2 Relevador de arranque o cierre, con retardo

Presentación del tema: "2 Relevador de arranque o cierre, con retardo"— Transcripción de la presentación:

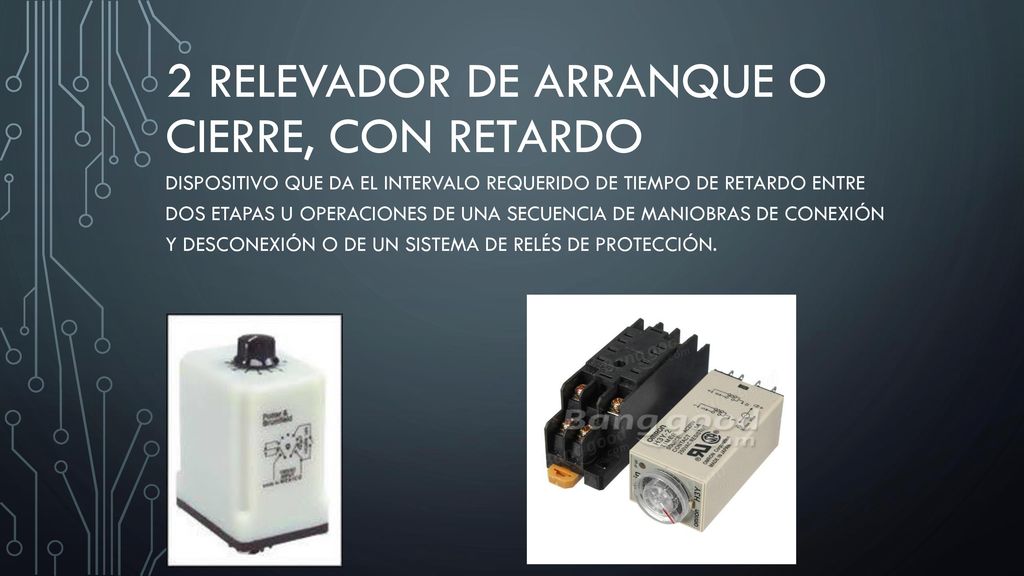

1 2 Relevador de arranque o cierre, con retardo
Dispositivo que da el intervalo requerido de tiempo de retardo entre dos etapas u operaciones de una secuencia de maniobras de conexión y desconexión o de un sistema de relés de protección.

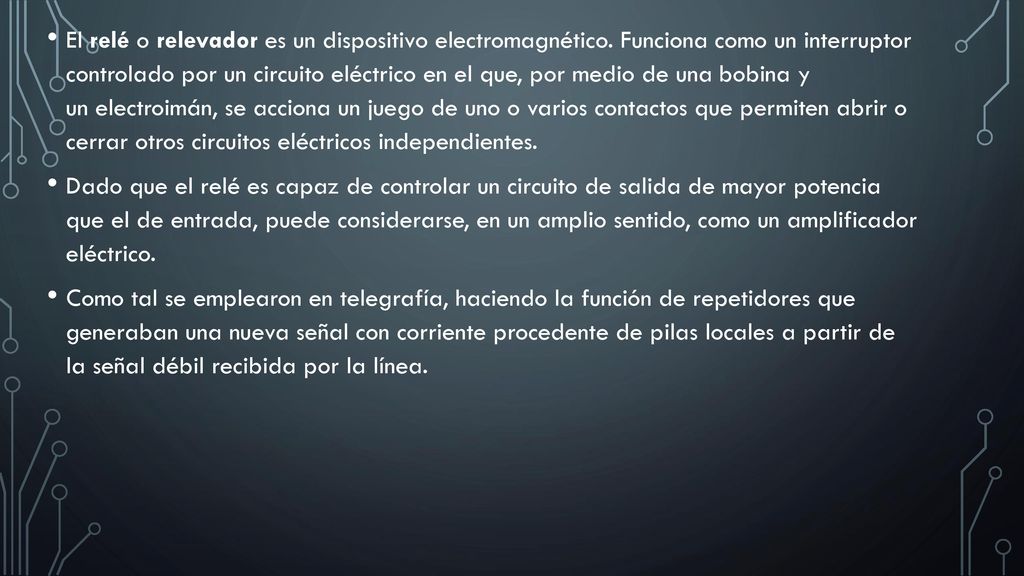

2 El relé o relevador es un dispositivo electromagnético
El relé o relevador es un dispositivo electromagnético. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes. Dado que el relé es capaz de controlar un circuito de salida de mayor potencia que el de entrada, puede considerarse, en un amplio sentido, como un amplificador eléctrico. Como tal se emplearon en telegrafía, haciendo la función de repetidores que generaban una nueva señal con corriente procedente de pilas locales a partir de la señal débil recibida por la línea.

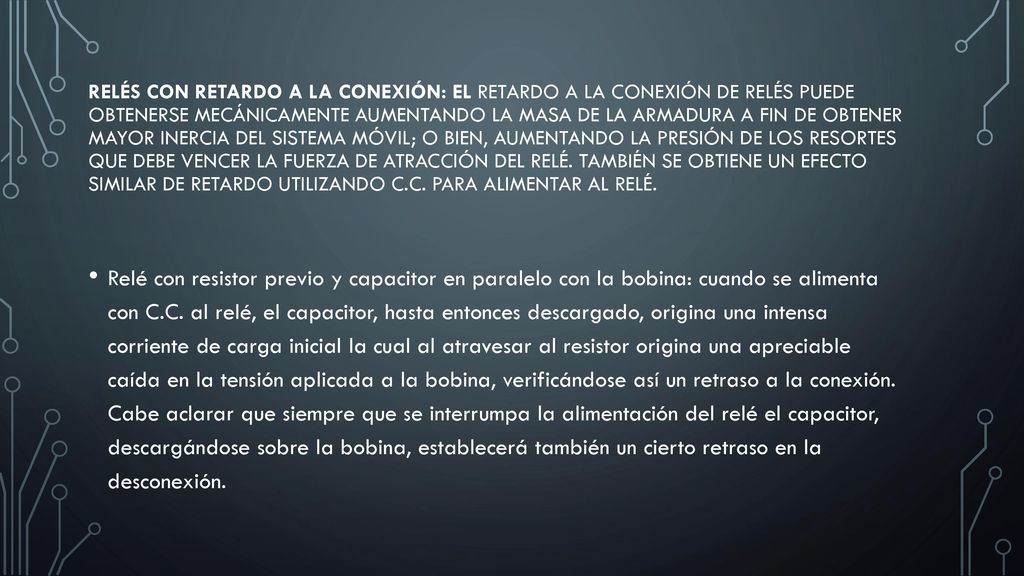

3 Relés con retardo a la conexión: El retardo a la conexión de relés puede obtenerse mecánicamente aumentando la masa de la armadura a fin de obtener mayor inercia del sistema móvil; o bien, aumentando la presión de los resortes que debe vencer la fuerza de atracción del relé. También se obtiene un efecto similar de retardo utilizando C.C. para alimentar al relé. Relé con resistor previo y capacitor en paralelo con la bobina: cuando se alimenta con C.C. al relé, el capacitor, hasta entonces descargado, origina una intensa corriente de carga inicial la cual al atravesar al resistor origina una apreciable caída en la tensión aplicada a la bobina, verificándose así un retraso a la conexión. Cabe aclarar que siempre que se interrumpa la alimentación del relé el capacitor, descargándose sobre la bobina, establecerá también un cierto retraso en la desconexión.

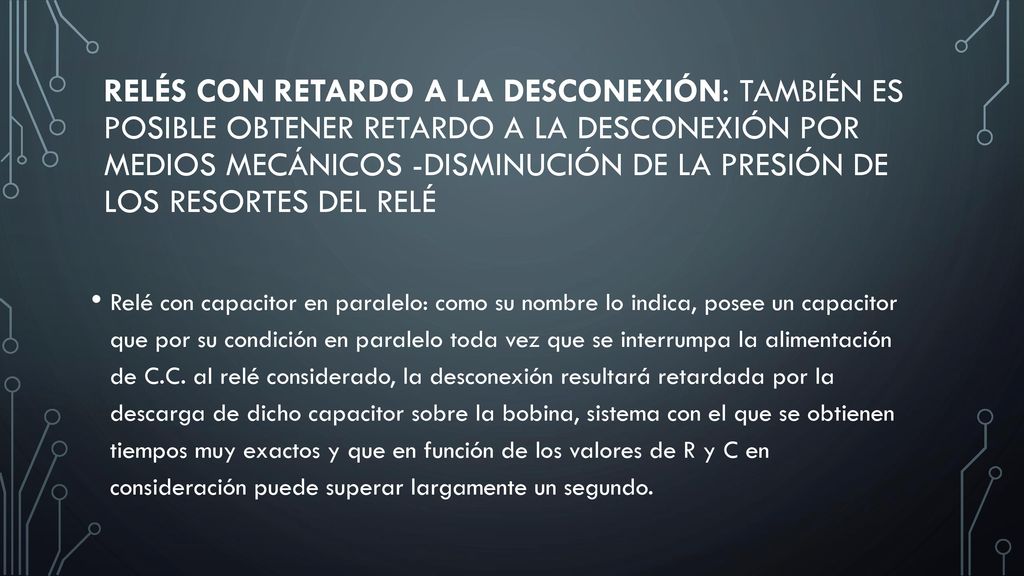

4 Relés con retardo a la desconexión: también es posible obtener retardo a la desconexión por medios mecánicos -disminución de la presión de los resortes del relé Relé con capacitor en paralelo: como su nombre lo indica, posee un capacitor que por su condición en paralelo toda vez que se interrumpa la alimentación de C.C. al relé considerado, la desconexión resultará retardada por la descarga de dicho capacitor sobre la bobina, sistema con el que se obtienen tiempos muy exactos y que en función de los valores de R y C en consideración puede superar largamente un segundo.

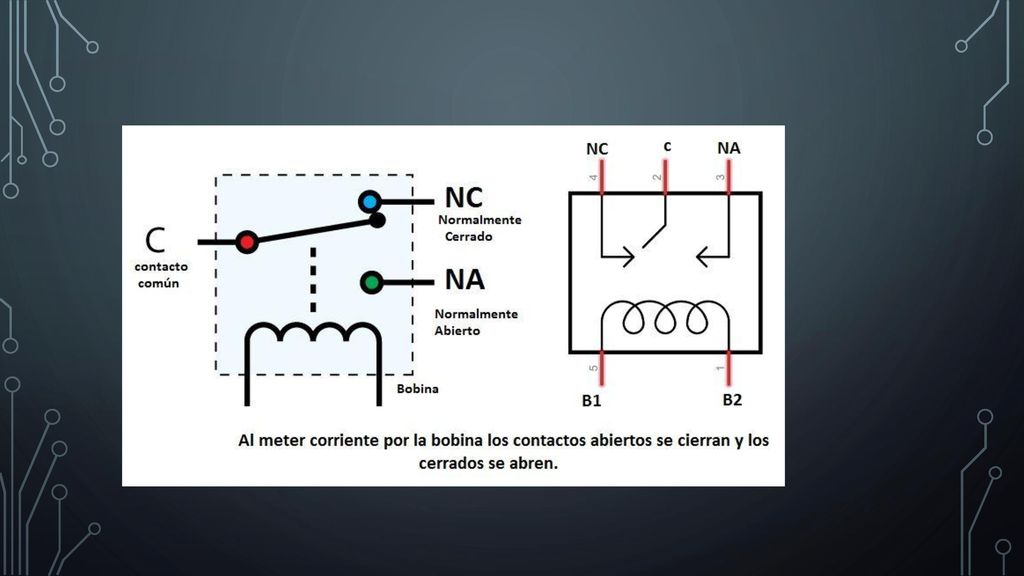

5

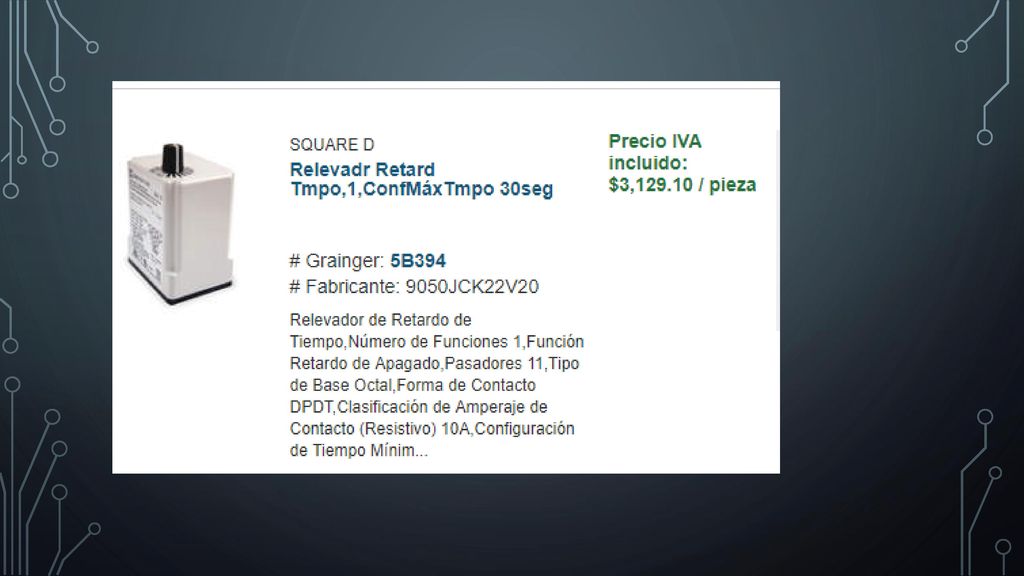

6

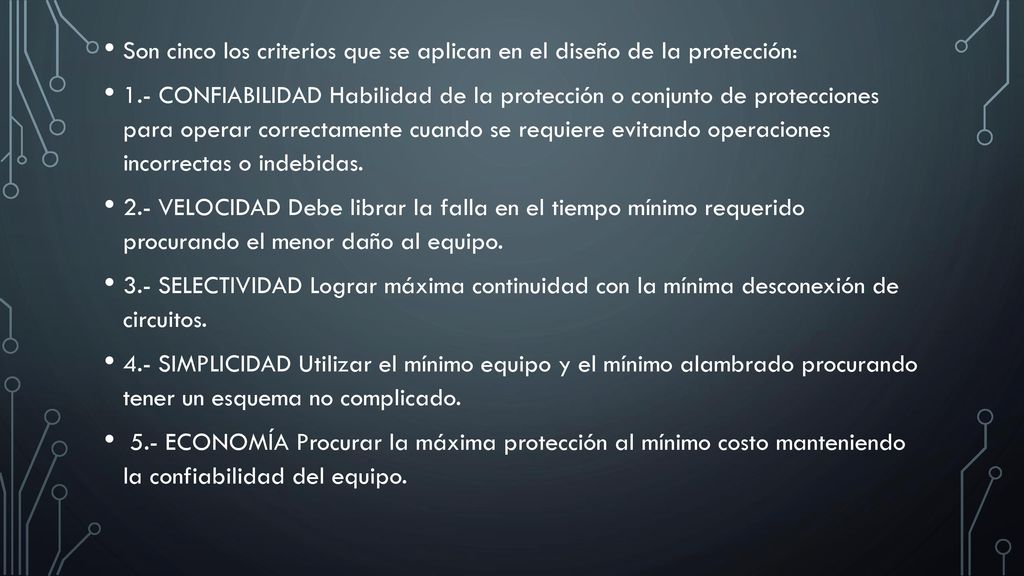

7 Son cinco los criterios que se aplican en el diseño de la protección:
1.- CONFIABILIDAD Habilidad de la protección o conjunto de protecciones para operar correctamente cuando se requiere evitando operaciones incorrectas o indebidas. 2.- VELOCIDAD Debe librar la falla en el tiempo mínimo requerido procurando el menor daño al equipo. 3.- SELECTIVIDAD Lograr máxima continuidad con la mínima desconexión de circuitos. 4.- SIMPLICIDAD Utilizar el mínimo equipo y el mínimo alambrado procurando tener un esquema no complicado. 5.- ECONOMÍA Procurar la máxima protección al mínimo costo manteniendo la confiabilidad del equipo.

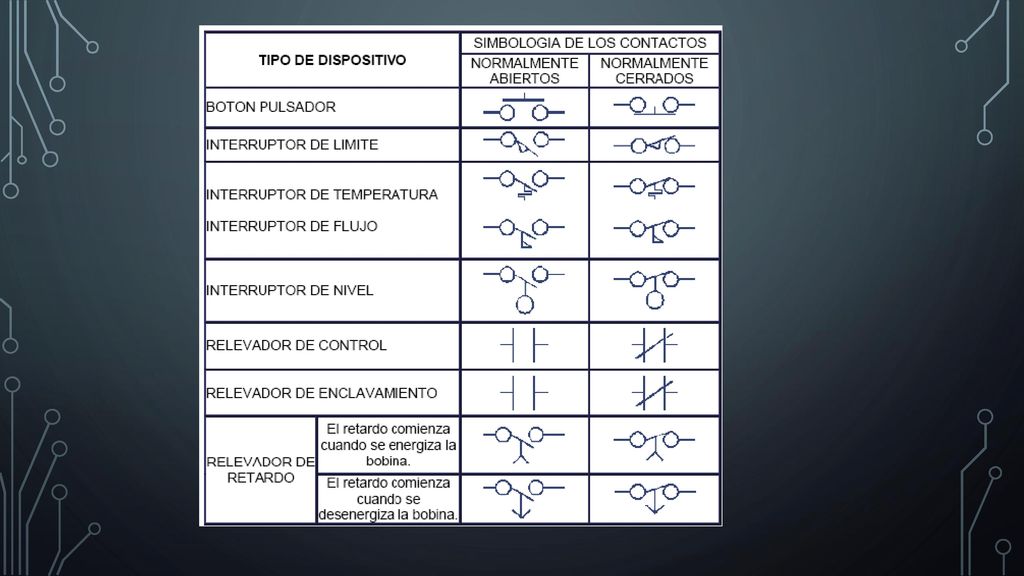

8

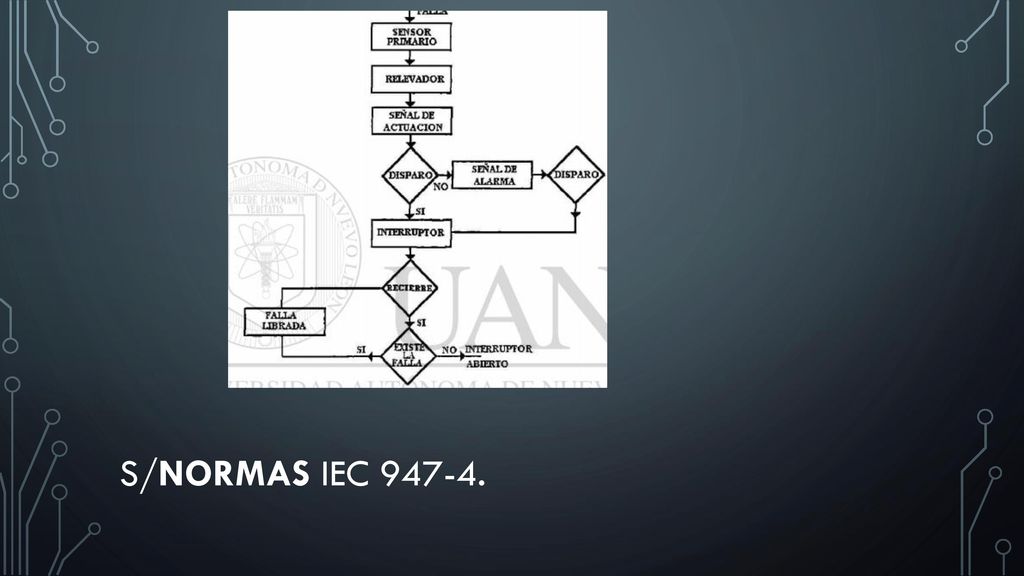

9  S/Normas IEC

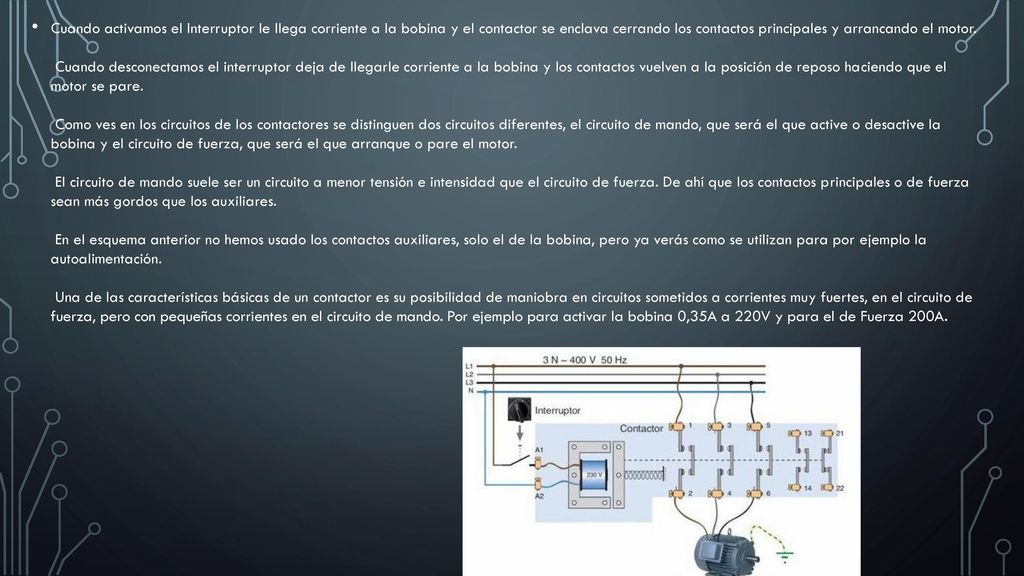

10 Cuando activamos el Interruptor le llega corriente a la bobina y el contactor se enclava cerrando los contactos principales y arrancando el motor.  Cuando desconectamos el interruptor deja de llegarle corriente a la bobina y los contactos vuelven a la posición de reposo haciendo que el motor se pare.  Como ves en los circuitos de los contactores se distinguen dos circuitos diferentes, el circuito de mando, que será el que active o desactive la bobina y el circuito de fuerza, que será el que arranque o pare el motor.  El circuito de mando suele ser un circuito a menor tensión e intensidad que el circuito de fuerza. De ahí que los contactos principales o de fuerza sean más gordos que los auxiliares.  En el esquema anterior no hemos usado los contactos auxiliares, solo el de la bobina, pero ya verás como se utilizan para por ejemplo la autoalimentación.  Una de las características básicas de un contactor es su posibilidad de maniobra en circuitos sometidos a corrientes muy fuertes, en el circuito de fuerza, pero con pequeñas corrientes en el circuito de mando. Por ejemplo para activar la bobina 0,35A a 220V y para el de Fuerza 200A.
