AUTOR: CÉSAR GUILLERMO JARAMILLO LÓPEZ Sangolquí, Diciembre del 2016
DEPARTAMENTO DE CIENCIAS DE LA COMPUTACIÓN MONOGRAFÍA TÉCNICA PREVIO A LA OBTENCIÓN DEL TÍTULO DE TECNÓLOGO EN COMPUTACIÓN TEMA: ANÁLISIS, DESARROLLO E IMPLEMENTACIÓN DEL SISTEMA DE CONTROL Y SEGUIMIENTO DEL PROCESO DE IMPORTACIÓN DE GRAPHICSOURCE C.A. AUTOR: CÉSAR GUILLERMO JARAMILLO LÓPEZ Sangolquí, Diciembre del 2016
2
ANTECEDENTES Comercialización de maquinaria e insumos para la industria gráfica desde 23-mayo-1997 Graphicsource es una empresa nacional de capital privado legalmente constituida el 23 de mayo de 1997
3

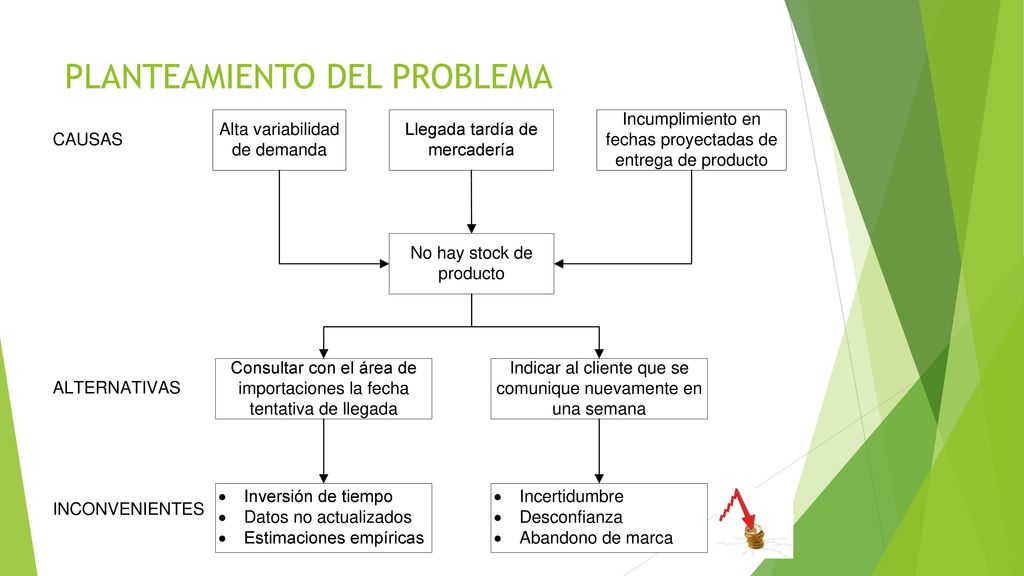

PLANTEAMIENTO DEL PROBLEMA
4

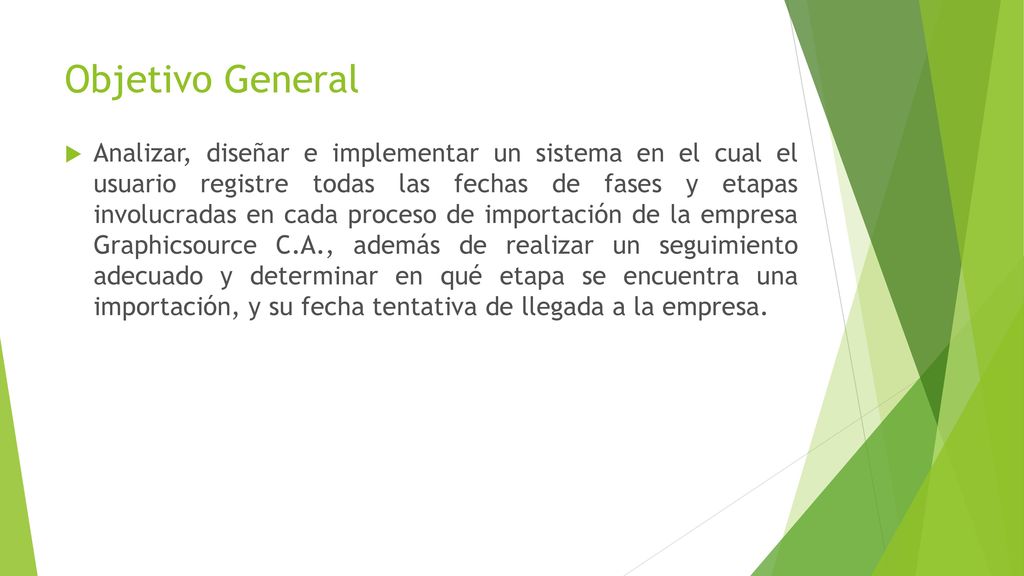

Objetivo General Analizar, diseñar e implementar un sistema en el cual el usuario registre todas las fechas de fases y etapas involucradas en cada proceso de importación de la empresa Graphicsource C.A., además de realizar un seguimiento adecuado y determinar en qué etapa se encuentra una importación, y su fecha tentativa de llegada a la empresa.
5
Objetivos Específicos

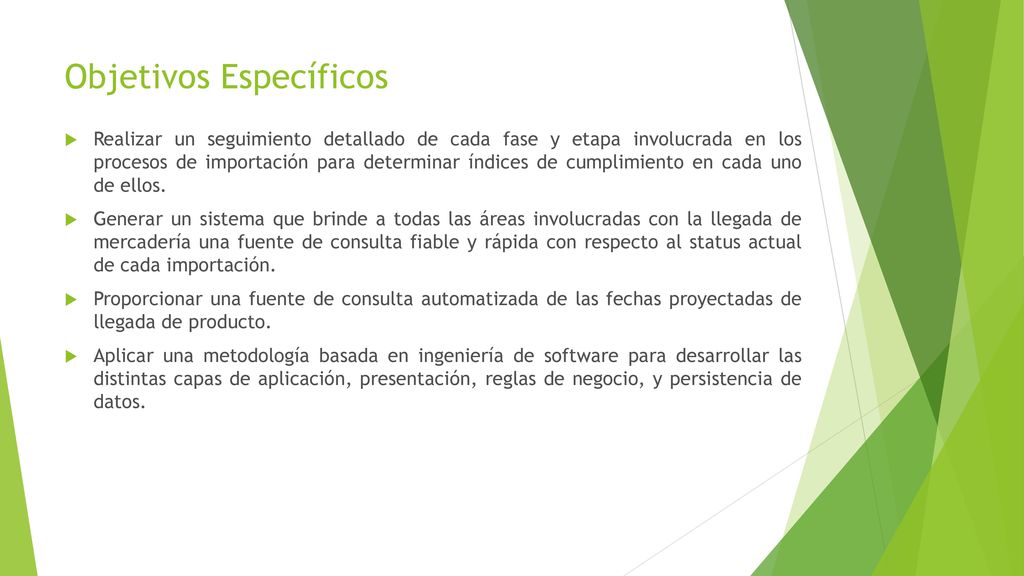

Realizar un seguimiento detallado de cada fase y etapa involucrada en los procesos de importación para determinar índices de cumplimiento en cada uno de ellos. Generar un sistema que brinde a todas las áreas involucradas con la llegada de mercadería una fuente de consulta fiable y rápida con respecto al status actual de cada importación. Proporcionar una fuente de consulta automatizada de las fechas proyectadas de llegada de producto. Aplicar una metodología basada en ingeniería de software para desarrollar las distintas capas de aplicación, presentación, reglas de negocio, y persistencia de datos.
6
Justificación e Importancia

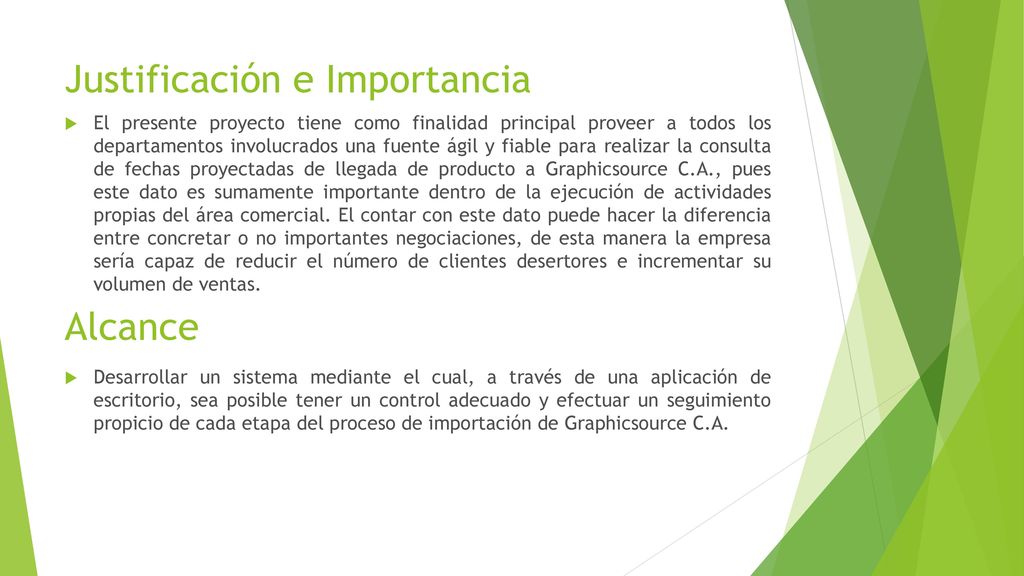

El presente proyecto tiene como finalidad principal proveer a todos los departamentos involucrados una fuente ágil y fiable para realizar la consulta de fechas proyectadas de llegada de producto a Graphicsource C.A., pues este dato es sumamente importante dentro de la ejecución de actividades propias del área comercial. El contar con este dato puede hacer la diferencia entre concretar o no importantes negociaciones, de esta manera la empresa sería capaz de reducir el número de clientes desertores e incrementar su volumen de ventas. Alcance Desarrollar un sistema mediante el cual, a través de una aplicación de escritorio, sea posible tener un control adecuado y efectuar un seguimiento propicio de cada etapa del proceso de importación de Graphicsource C.A.
7

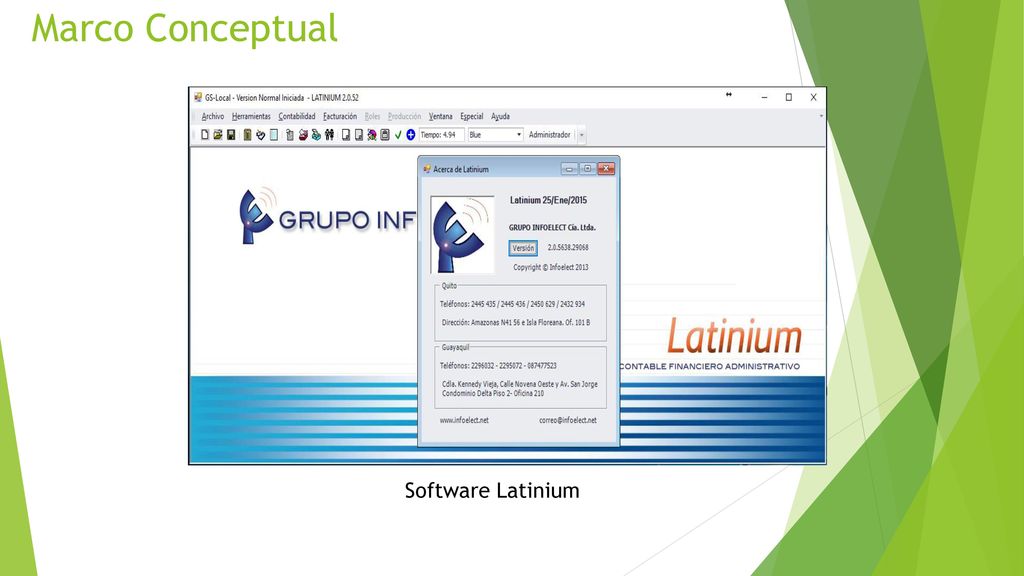

Marco Conceptual Software Latinium
8

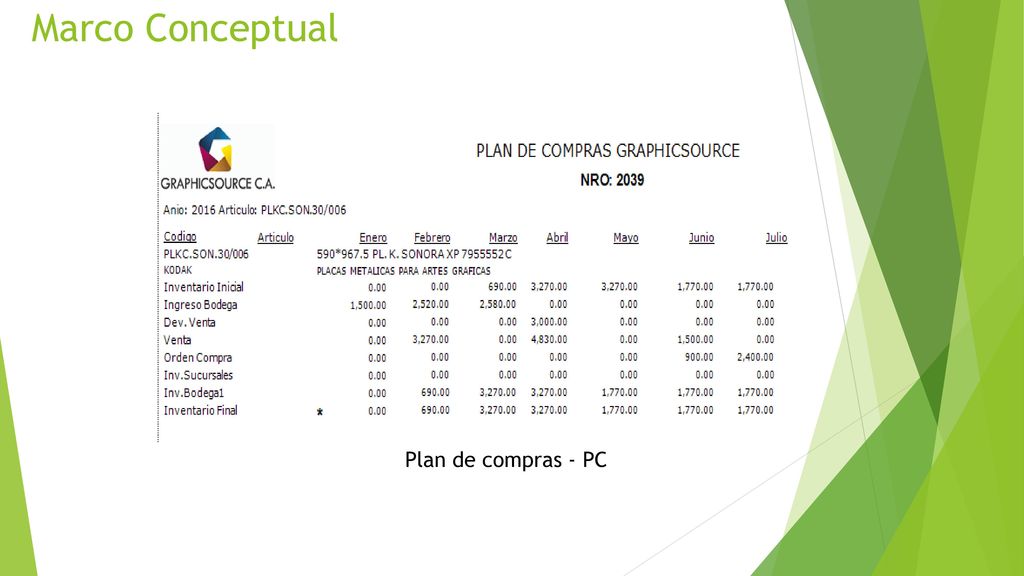

Marco Conceptual Plan de compras - PC
9

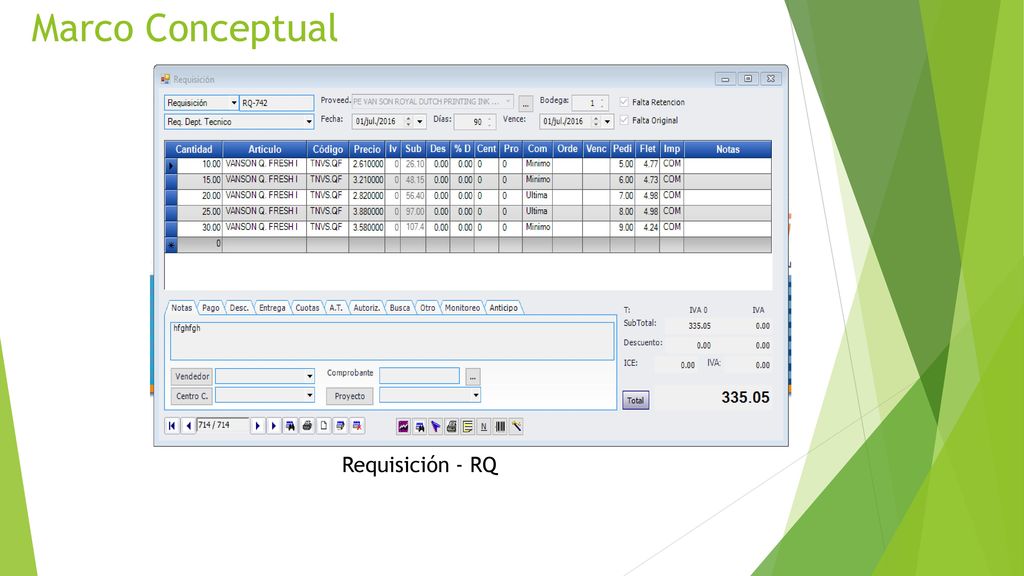

Marco Conceptual Requisición - RQ
10

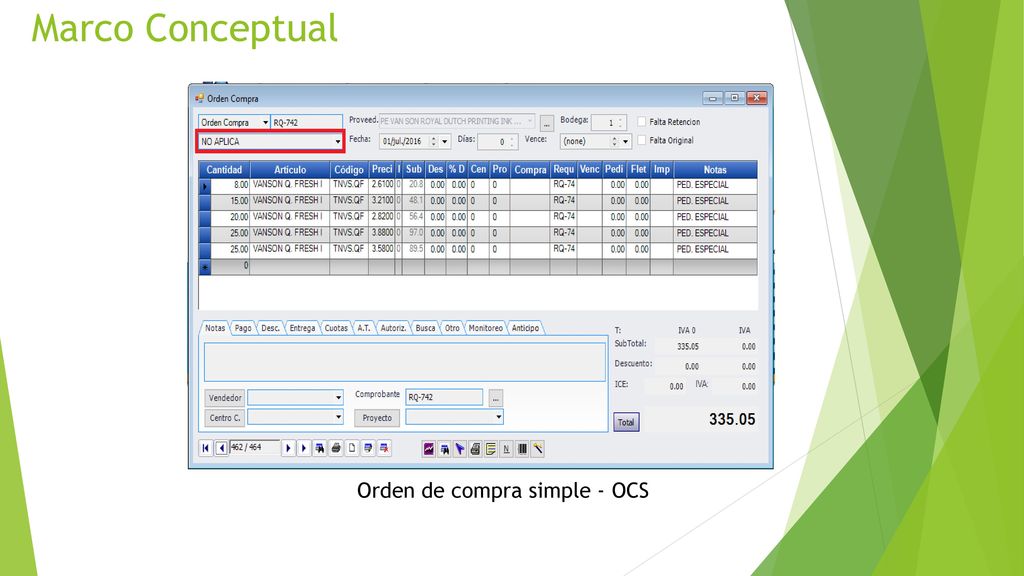

Marco Conceptual Orden de compra simple - OCS
11

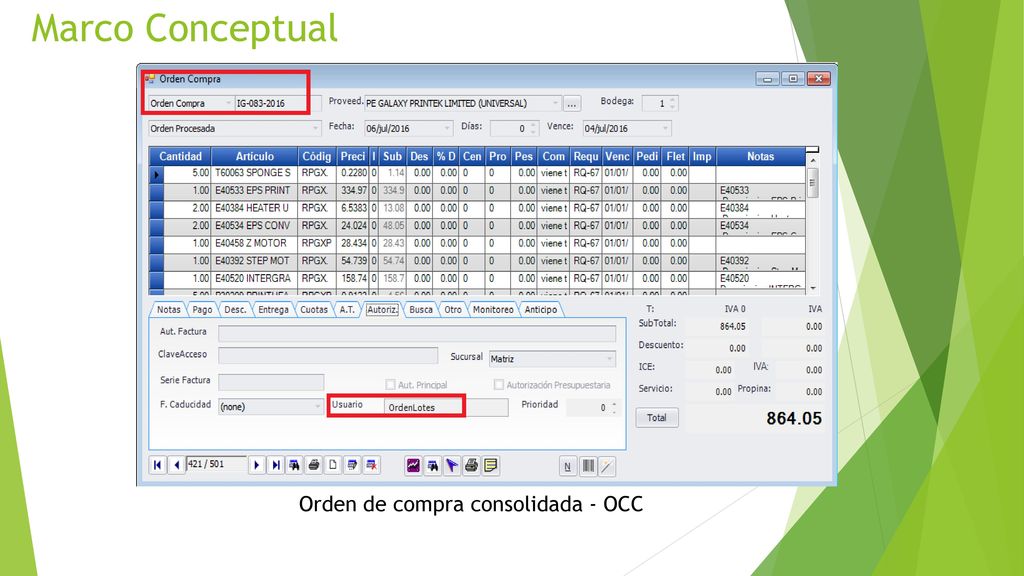

Marco Conceptual Orden de compra consolidada - OCC
12

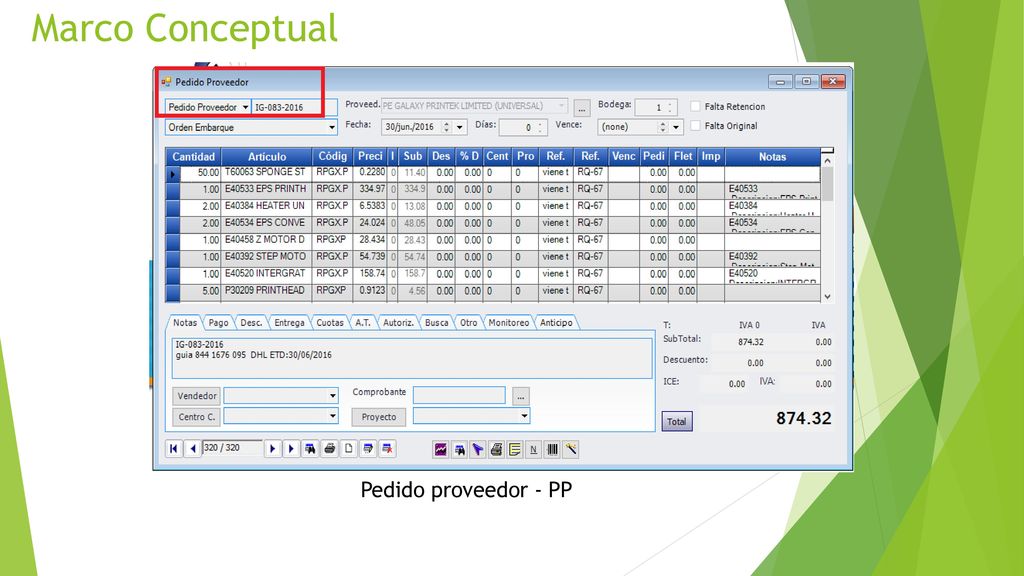

Marco Conceptual Pedido proveedor - PP
13

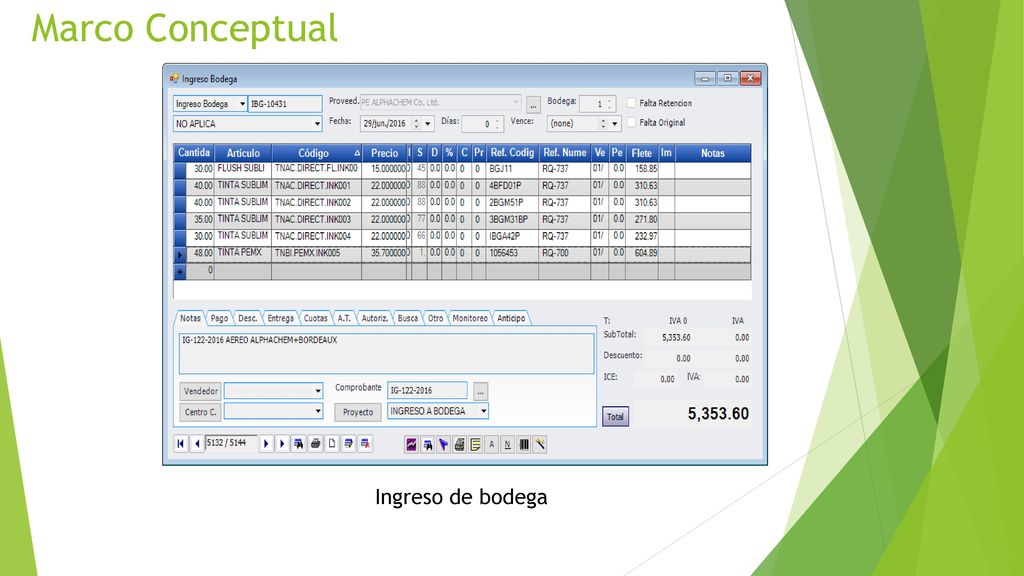

Marco Conceptual Ingreso de bodega
14

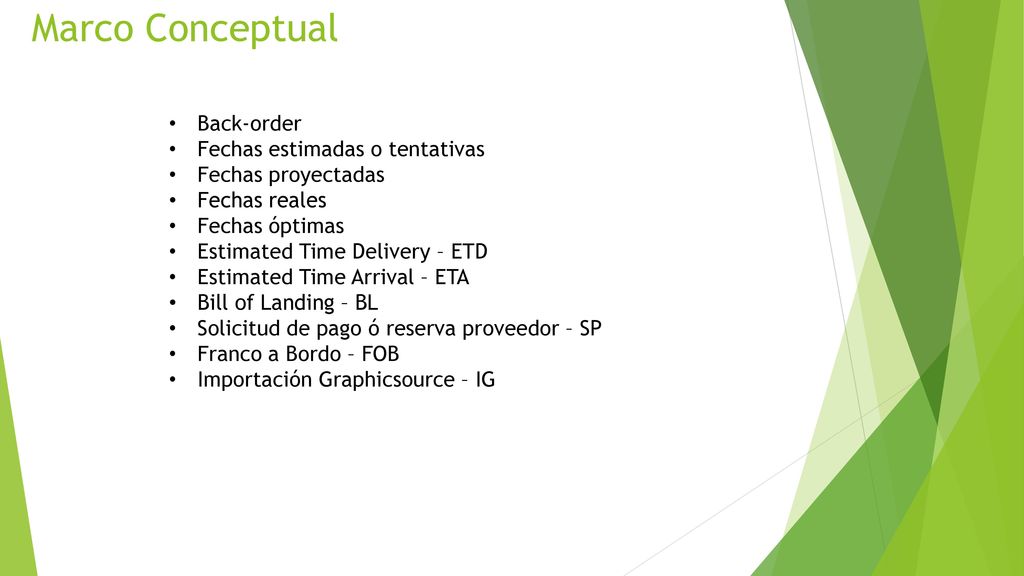

Marco Conceptual Back-order Fechas estimadas o tentativas
Fechas proyectadas Fechas reales Fechas óptimas Estimated Time Delivery – ETD Estimated Time Arrival – ETA Bill of Landing – BL Solicitud de pago ó reserva proveedor – SP Franco a Bordo – FOB Importación Graphicsource – IG
15
Flujo del proceso de adquisición local de producto

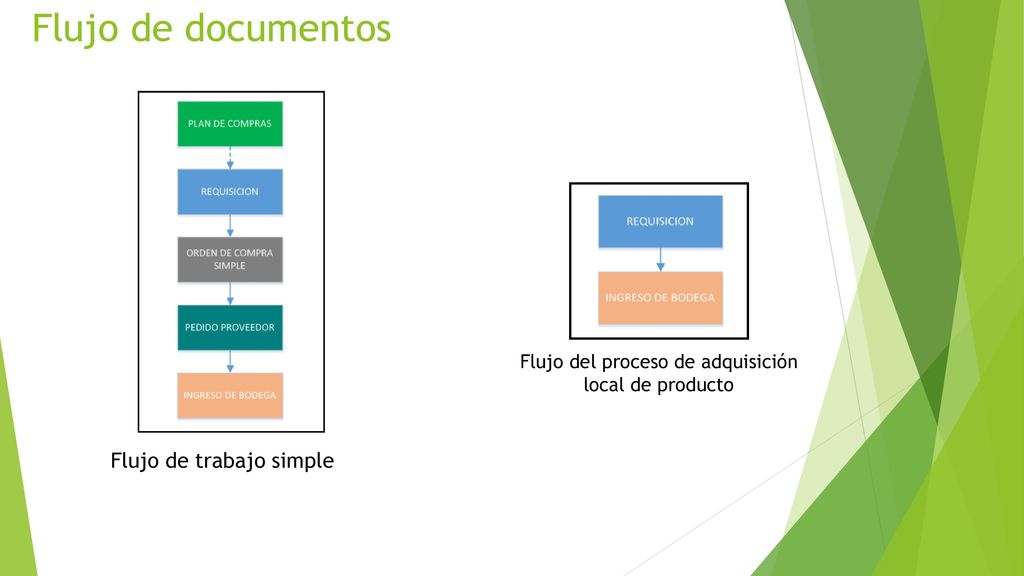

Flujo de documentos Flujo del proceso de adquisición local de producto Flujo de trabajo simple
16

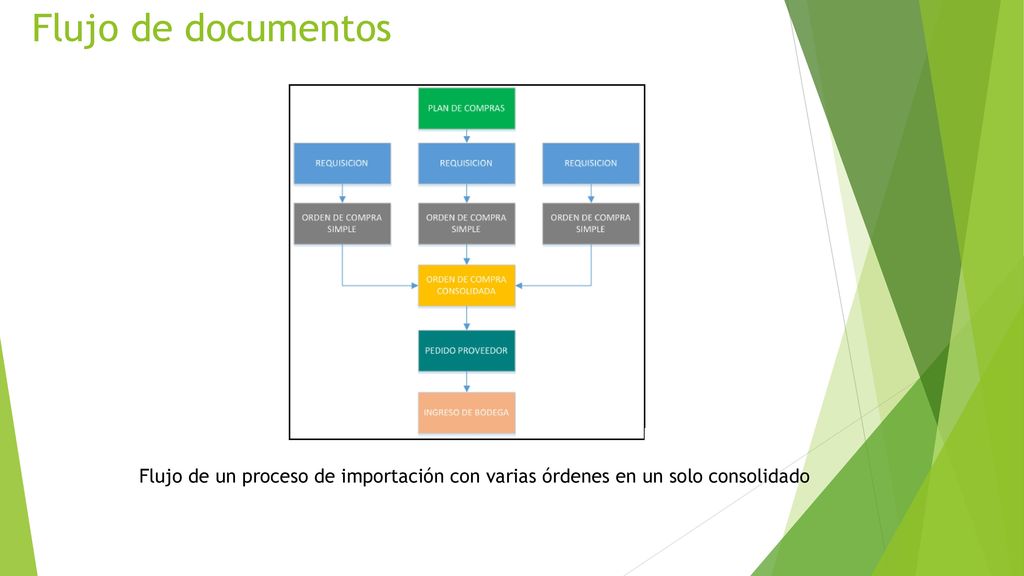

Flujo de documentos Flujo de un proceso de importación con varias órdenes en un solo consolidado
17

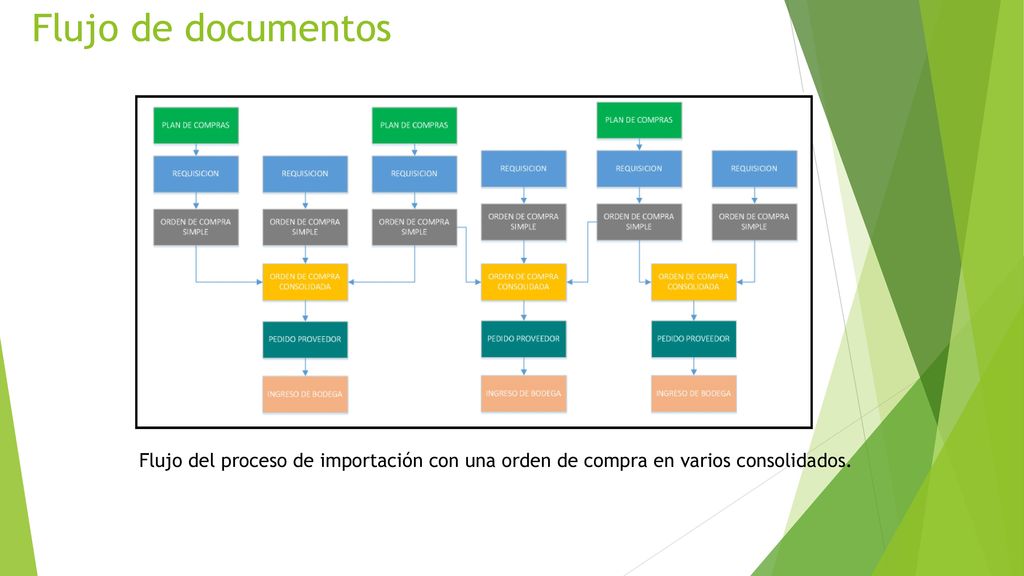

Flujo de documentos Flujo del proceso de importación con una orden de compra en varios consolidados.
18
Flujo de documentos Flujo del proceso de importación con una orden de compra en varios consolidados.
19

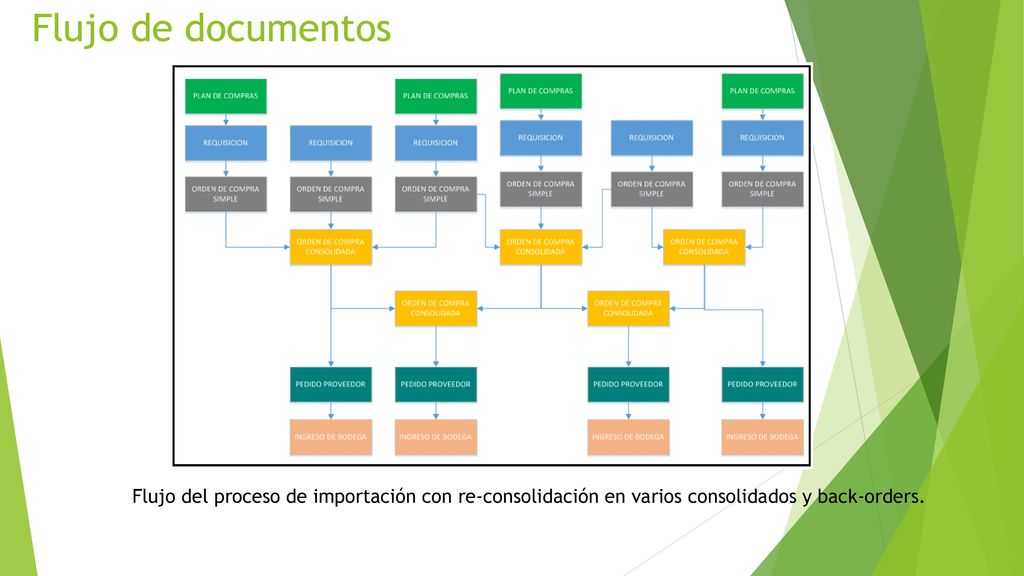

Flujo de documentos Flujo del proceso de importación con re-consolidación en varios consolidados y back-orders.
20

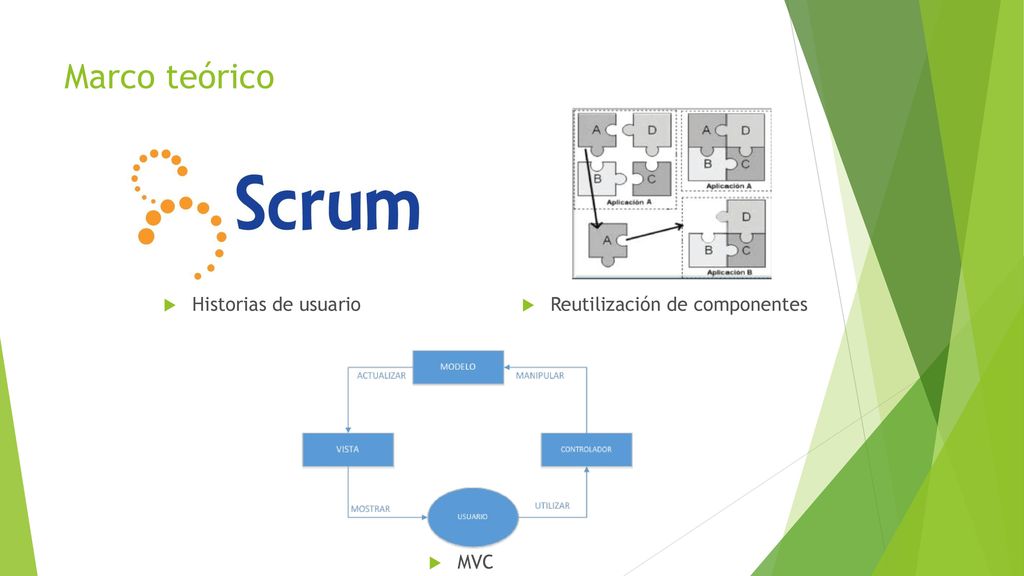

Marco teórico Historias de usuario Reutilización de componentes MVC
21

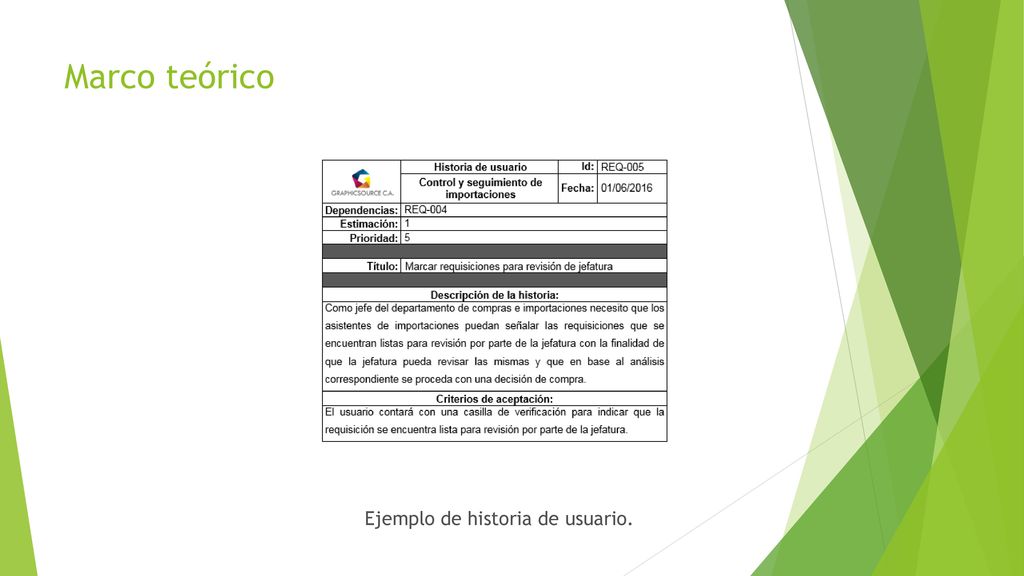

Marco teórico Ejemplo de historia de usuario. 33 historias de usuario
Promedio 4 criterios de aceptación cada una Ejemplo de historia de usuario.
22
Herramientas de Desarrollo
23
Implementación de la solución

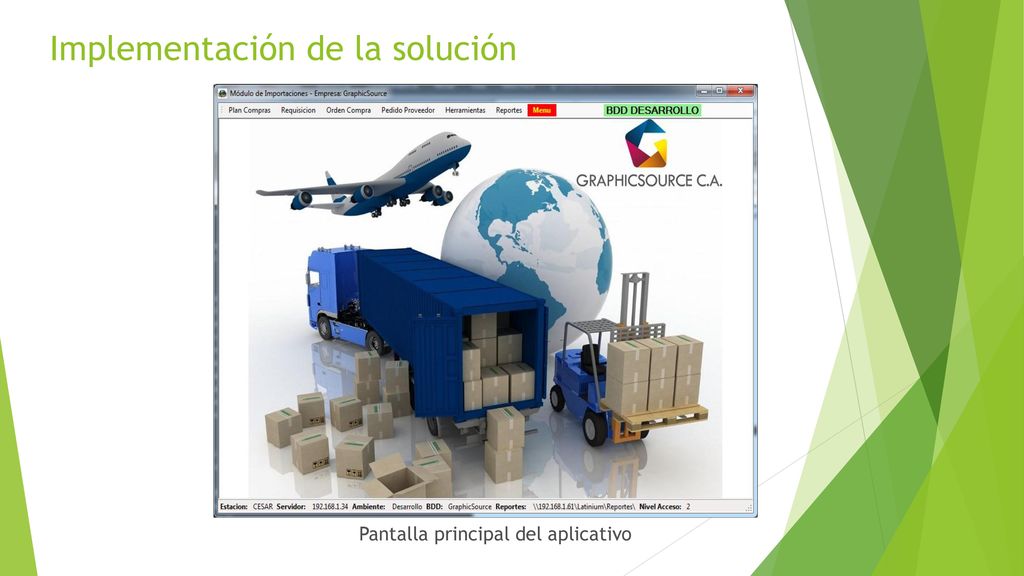

Pantalla principal del aplicativo
24
Implementación de la solución

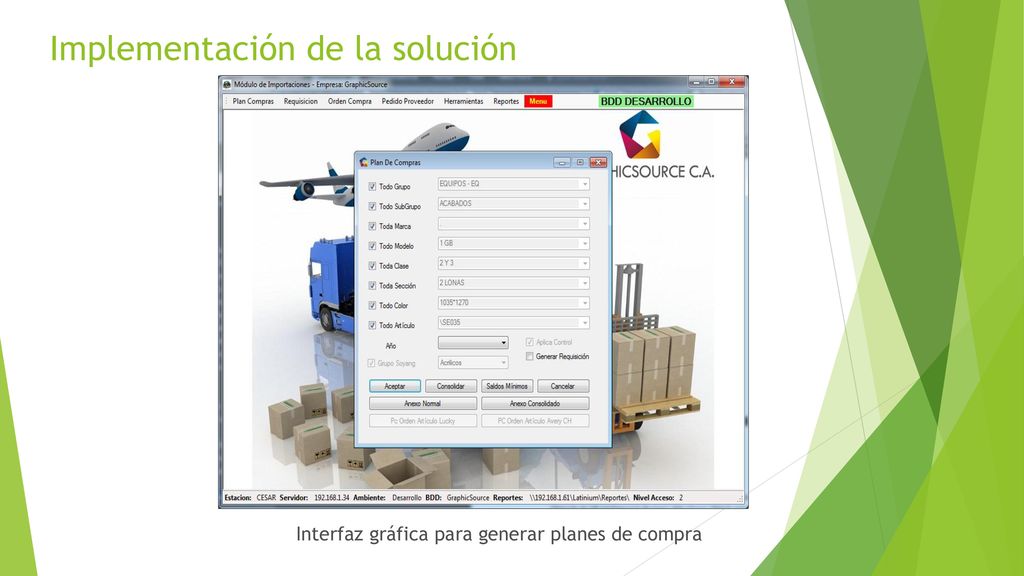

Interfaz gráfica para generar planes de compra
25
Implementación de la solución

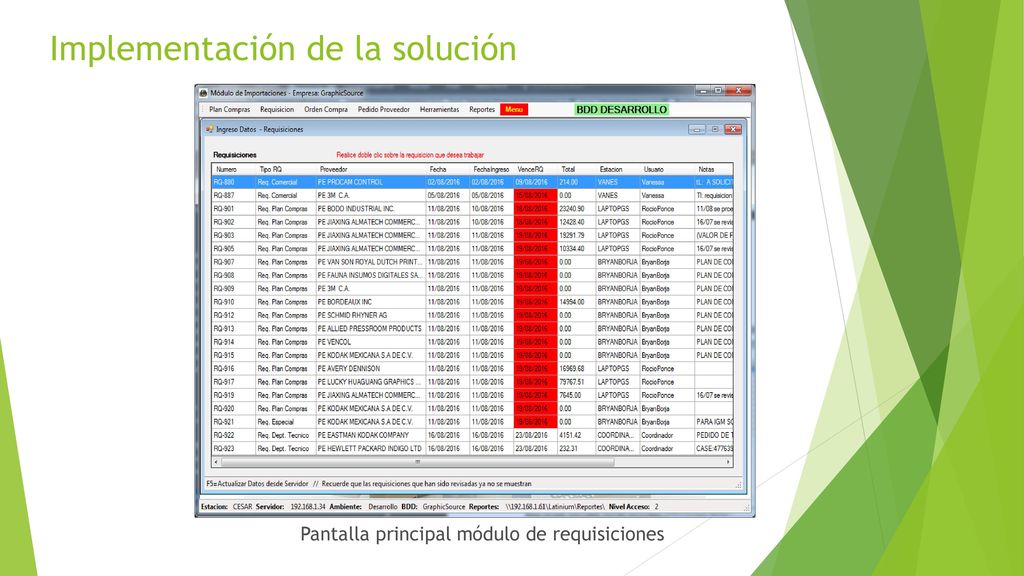

Pantalla principal módulo de requisiciones
26
Implementación de la solución

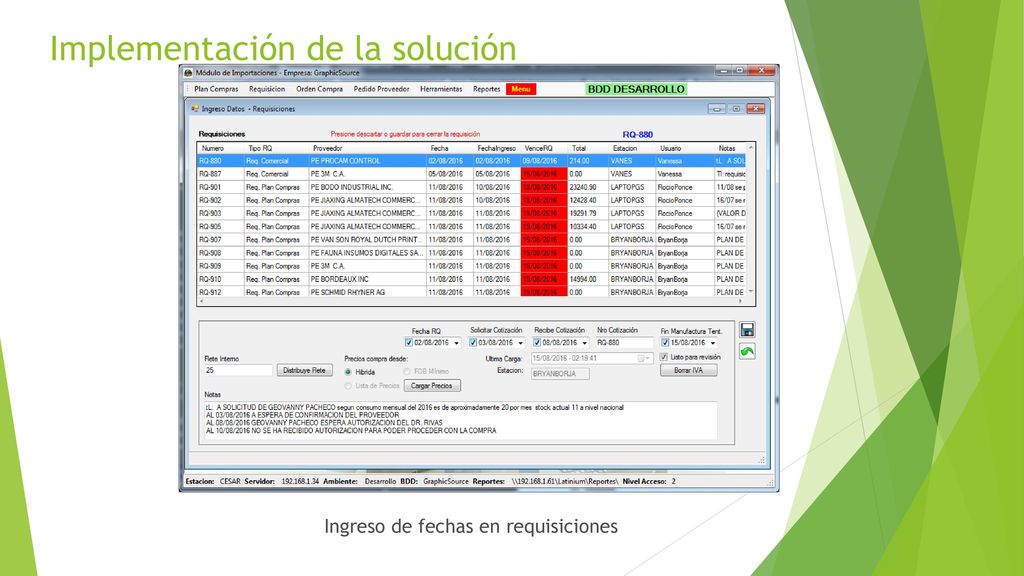

Ingreso de fechas en requisiciones
27
Implementación de la solución

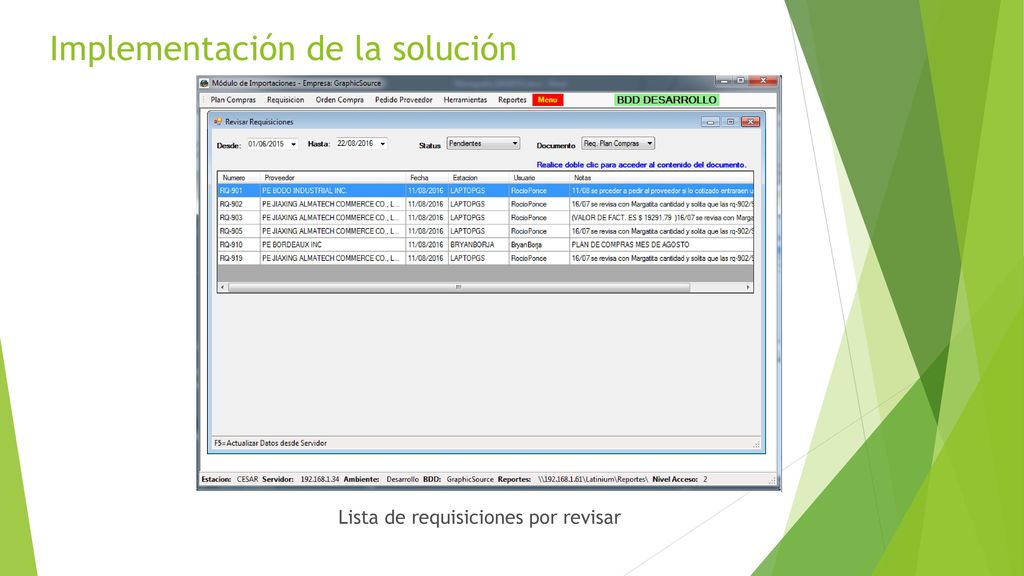

Lista de requisiciones por revisar
28
Implementación de la solución

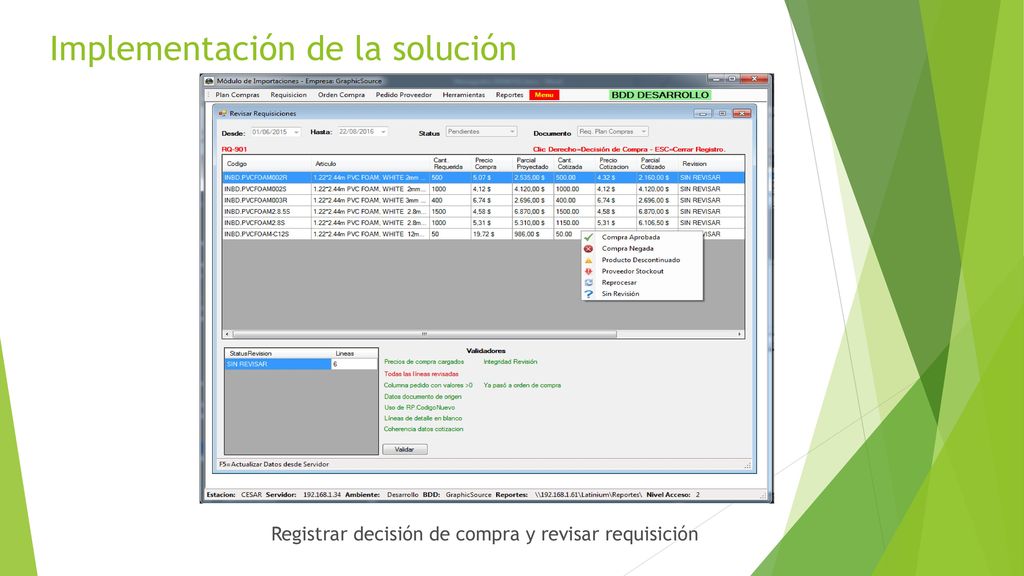

Registrar decisión de compra y revisar requisición
29
Implementación de la solución

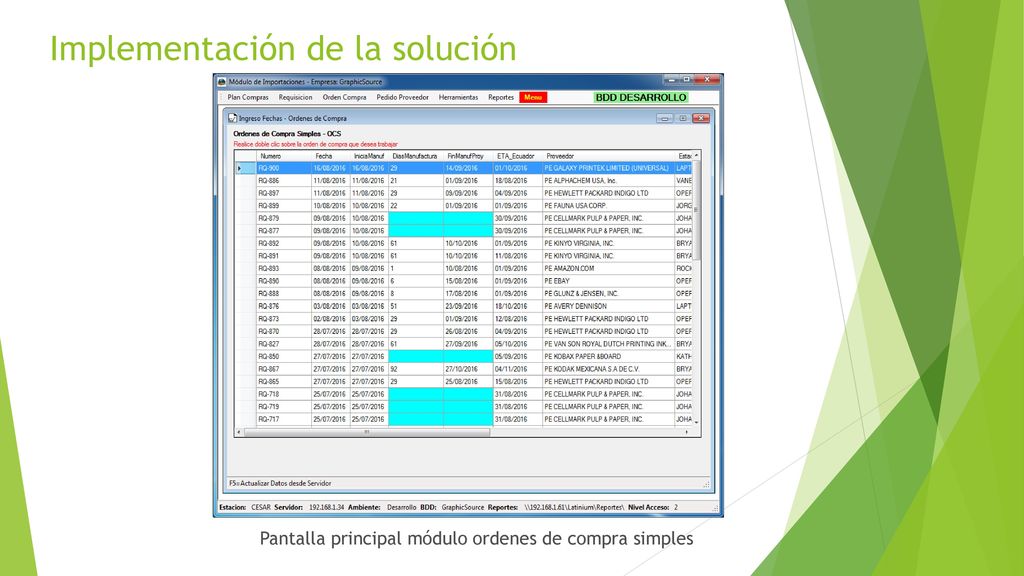

Pantalla principal módulo ordenes de compra simples
30
Implementación de la solución

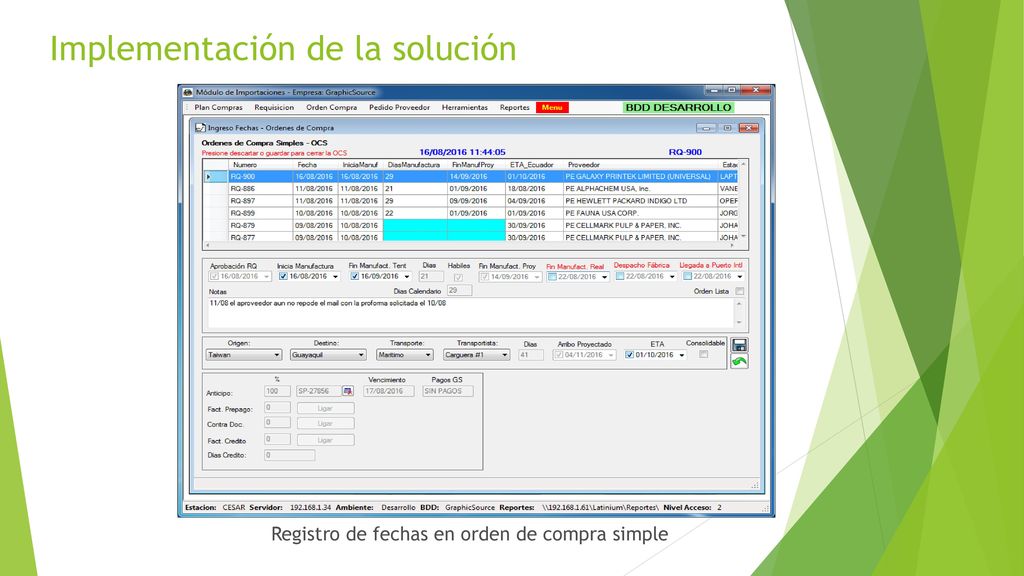

Registro de fechas en orden de compra simple
31
Implementación de la solución

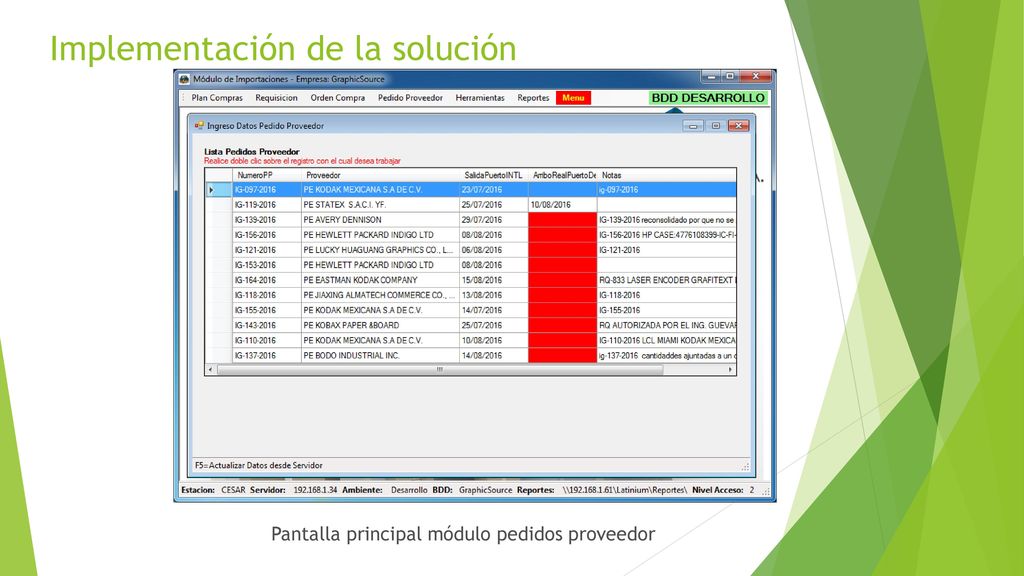

Pantalla principal módulo pedidos proveedor
32
Implementación de la solución

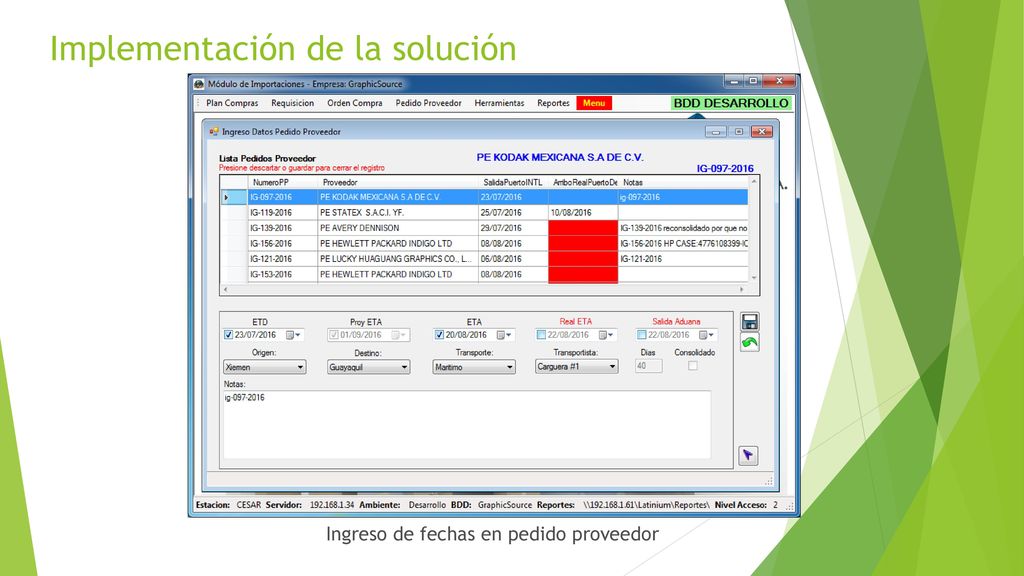

Ingreso de fechas en pedido proveedor
33
Implementación de la solución

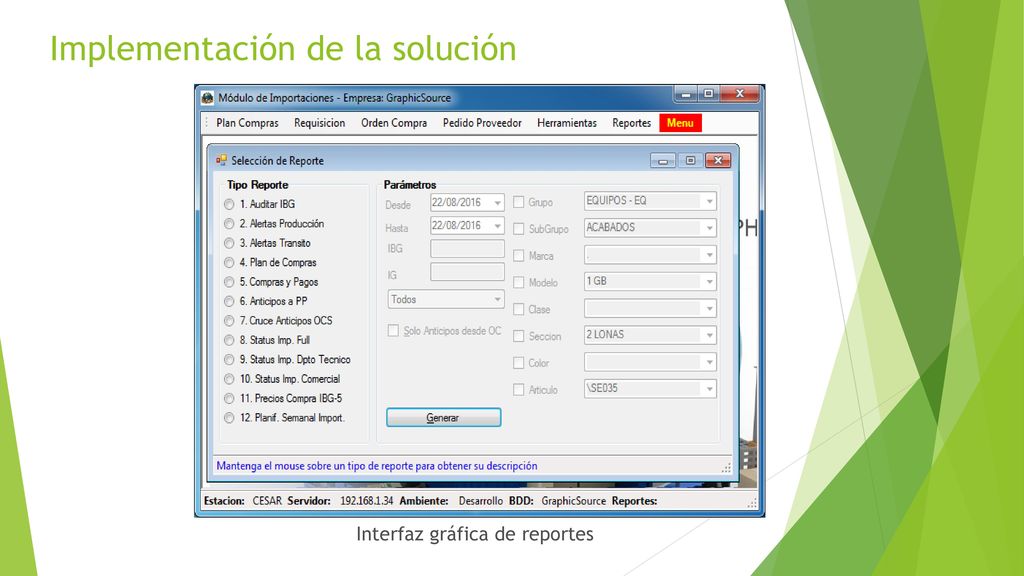

Interfaz gráfica de reportes
34
Implementación de la solución
Reporte de llegada de mercadería proyectado
35
Pruebas de software – Caja blanca
20 pruebas estructurales o de caja blanca
36

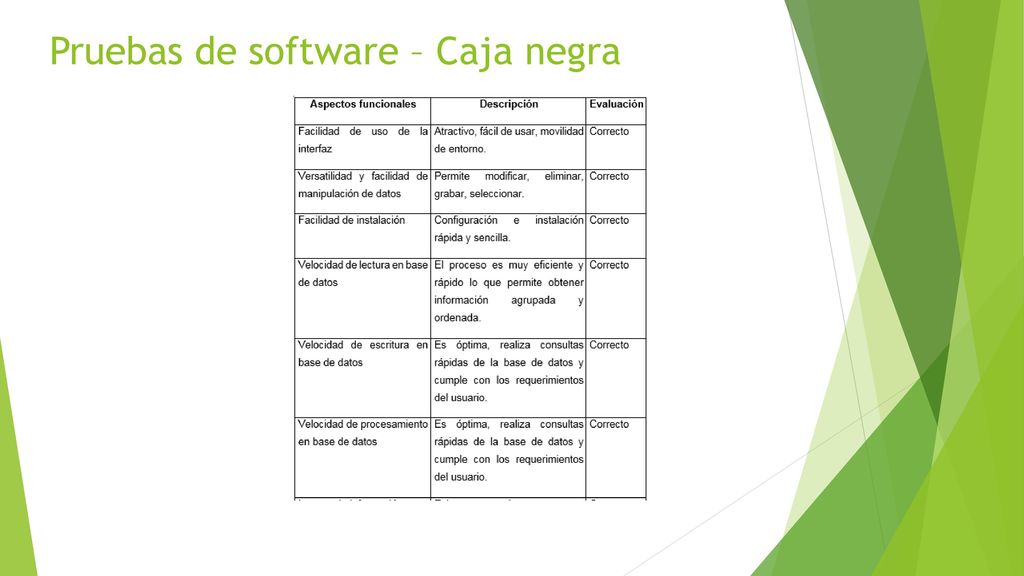

Pruebas de software – Caja negra
10 pruebas funcionales o caja negra
37
Pruebas de software – Aceptación

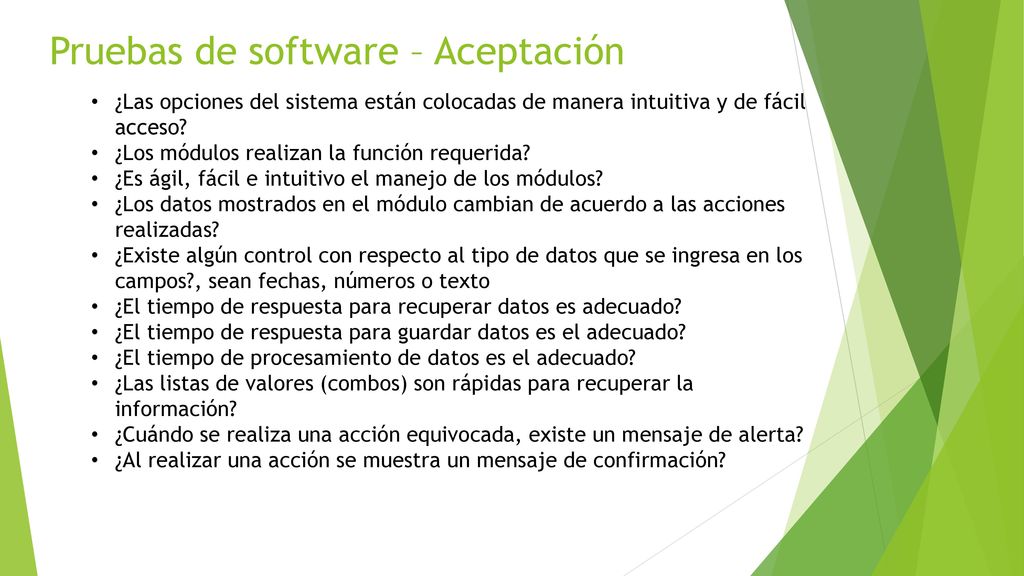

¿Las opciones del sistema están colocadas de manera intuitiva y de fácil acceso? ¿Los módulos realizan la función requerida? ¿Es ágil, fácil e intuitivo el manejo de los módulos? ¿Los datos mostrados en el módulo cambian de acuerdo a las acciones realizadas? ¿Existe algún control con respecto al tipo de datos que se ingresa en los campos?, sean fechas, números o texto ¿El tiempo de respuesta para recuperar datos es adecuado? ¿El tiempo de respuesta para guardar datos es el adecuado? ¿El tiempo de procesamiento de datos es el adecuado? ¿Las listas de valores (combos) son rápidas para recuperar la información? ¿Cuándo se realiza una acción equivocada, existe un mensaje de alerta? ¿Al realizar una acción se muestra un mensaje de confirmación?
38
Pruebas de software – Aceptación

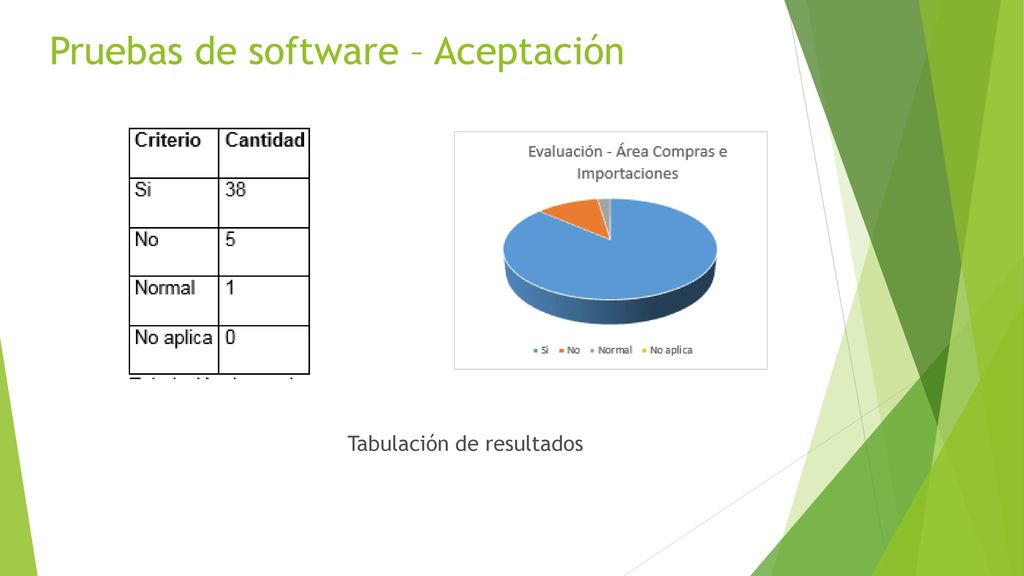

Tabulación de resultados
39

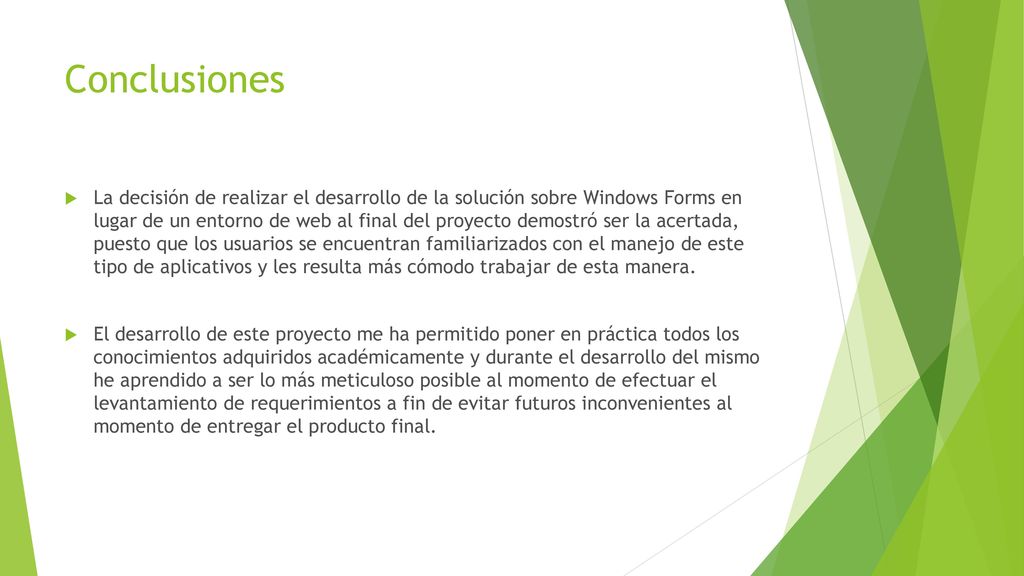

Conclusiones La decisión de realizar el desarrollo de la solución sobre Windows Forms en lugar de un entorno de web al final del proyecto demostró ser la acertada, puesto que los usuarios se encuentran familiarizados con el manejo de este tipo de aplicativos y les resulta más cómodo trabajar de esta manera. El desarrollo de este proyecto me ha permitido poner en práctica todos los conocimientos adquiridos académicamente y durante el desarrollo del mismo he aprendido a ser lo más meticuloso posible al momento de efectuar el levantamiento de requerimientos a fin de evitar futuros inconvenientes al momento de entregar el producto final.
40

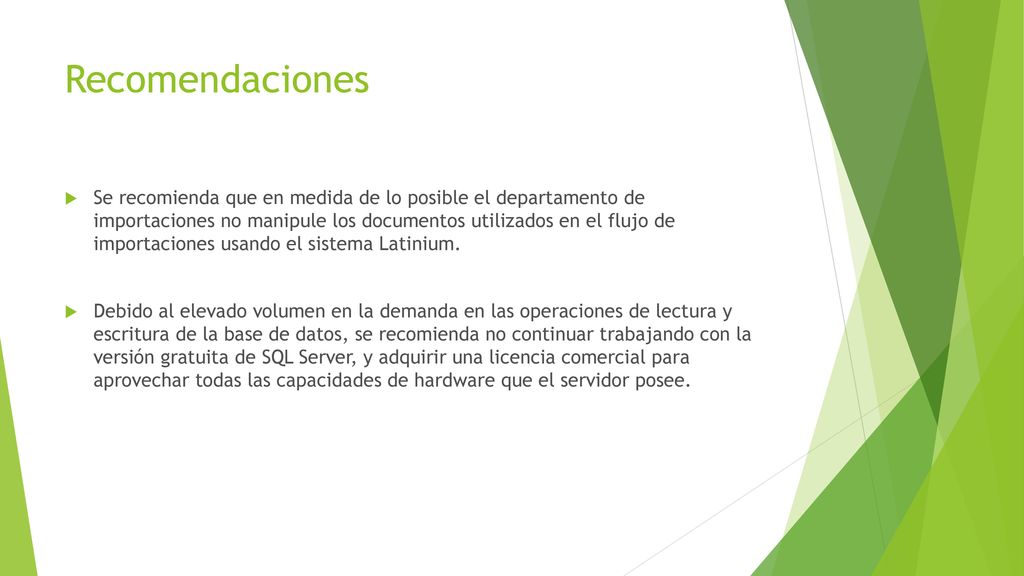

Recomendaciones Se recomienda que en medida de lo posible el departamento de importaciones no manipule los documentos utilizados en el flujo de importaciones usando el sistema Latinium. Debido al elevado volumen en la demanda en las operaciones de lectura y escritura de la base de datos, se recomienda no continuar trabajando con la versión gratuita de SQL Server, y adquirir una licencia comercial para aprovechar todas las capacidades de hardware que el servidor posee.
41
Anexos Manual del usuario Manual de instalación
