1 Diagramas de tuberías 3D usando Autodesk® Revit MEP® 2012
Pedro Rivera Diseñador Mecánico/Coordinador de BIM

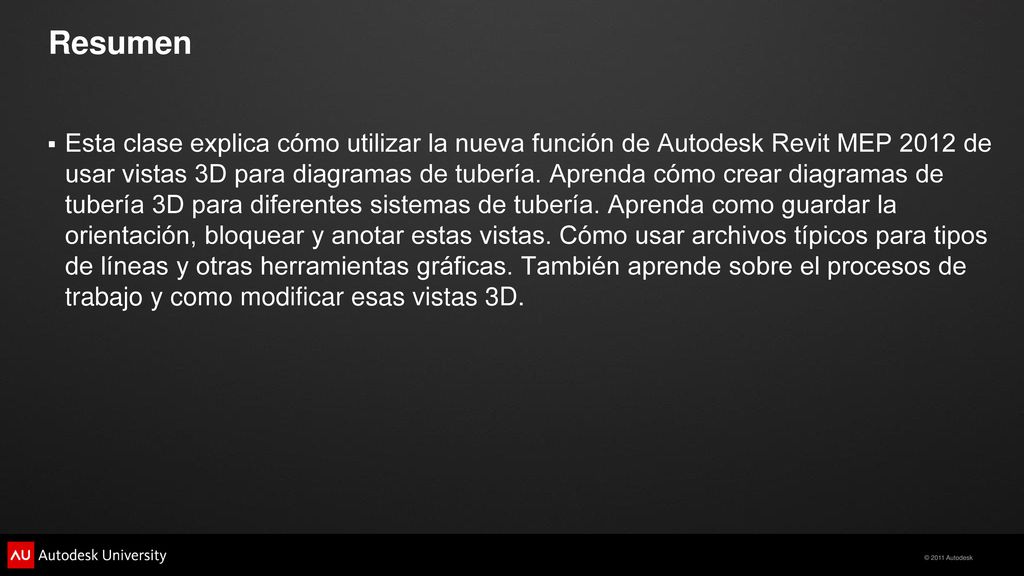

2 Resumen Esta clase explica cómo utilizar la nueva función de Autodesk Revit MEP 2012 de usar vistas 3D para diagramas de tubería. Aprenda cómo crear diagramas de tubería 3D para diferentes sistemas de tubería. Aprenda como guardar la orientación, bloquear y anotar estas vistas. Cómo usar archivos típicos para tipos de líneas y otras herramientas gráficas. También aprende sobre el procesos de trabajo y como modificar esas vistas 3D.

3 Sobre el Presentador 13 años de experiencia en la industria AEC
Especializado en Revit MEP Diseñado Mecánico/BIM Coordinador, RLF Inc. (Orlando, FL), firma de A/E especializada en Arquitectura para la Salud Implementó Revit MEP en el departamento de Ingeniería Mecánica de RLF. Extensa trayectoria en proyectos de gran escala.

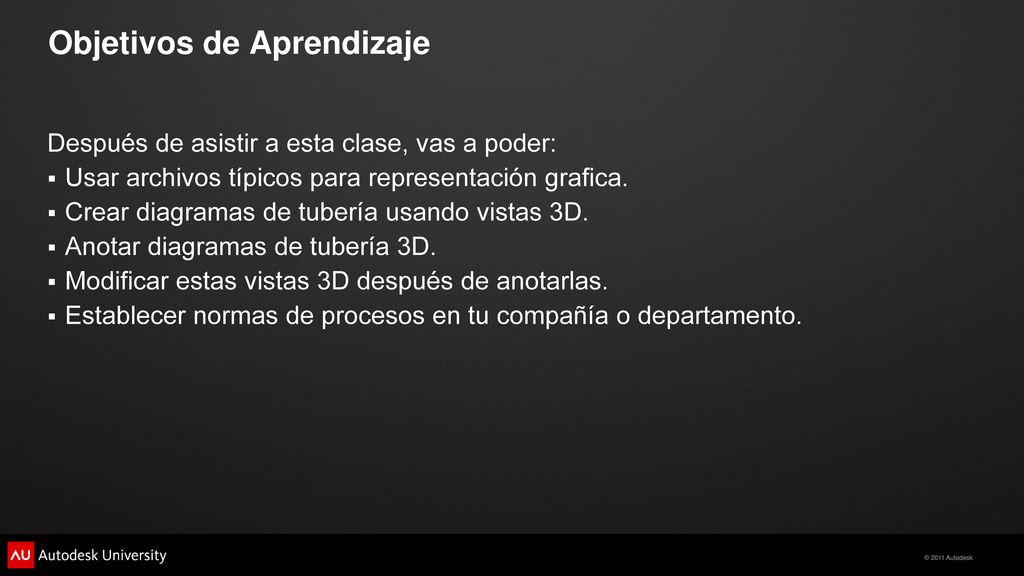

4 Objetivos de Aprendizaje
Después de asistir a esta clase, vas a poder: Usar archivos típicos para representación grafica. Crear diagramas de tubería usando vistas 3D. Anotar diagramas de tubería 3D. Modificar estas vistas 3D después de anotarlas. Establecer normas de procesos en tu compañía o departamento.

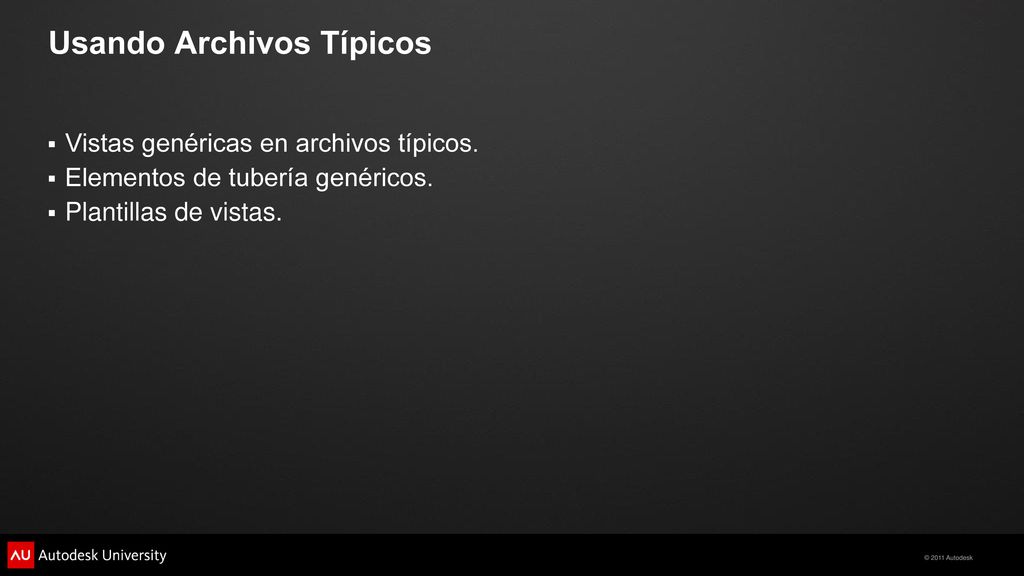

5 Usando Archivos Típicos
Vistas genéricas en archivos típicos. Elementos de tubería genéricos. Plantillas de vistas.

6 Diagramas de Tubería 3D Creación de Diagramas de Tubería 3D
Modificación de diagramas de tubería 3D Colocación de estas vistas en hojas de construcción.

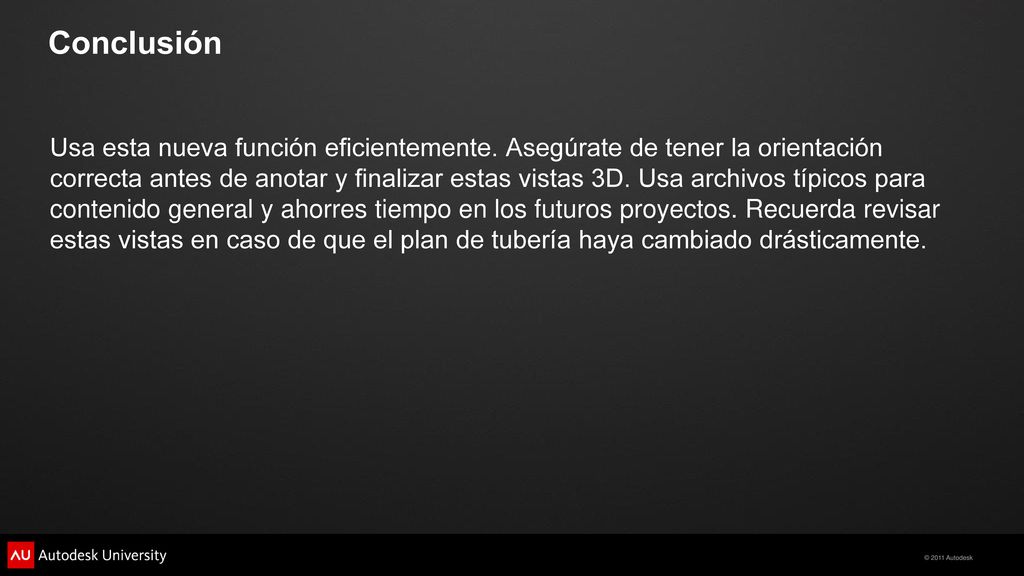

7 Conclusión Usa esta nueva función eficientemente. Asegúrate de tener la orientación correcta antes de anotar y finalizar estas vistas 3D. Usa archivos típicos para contenido general y ahorres tiempo en los futuros proyectos. Recuerda revisar estas vistas en caso de que el plan de tubería haya cambiado drásticamente.

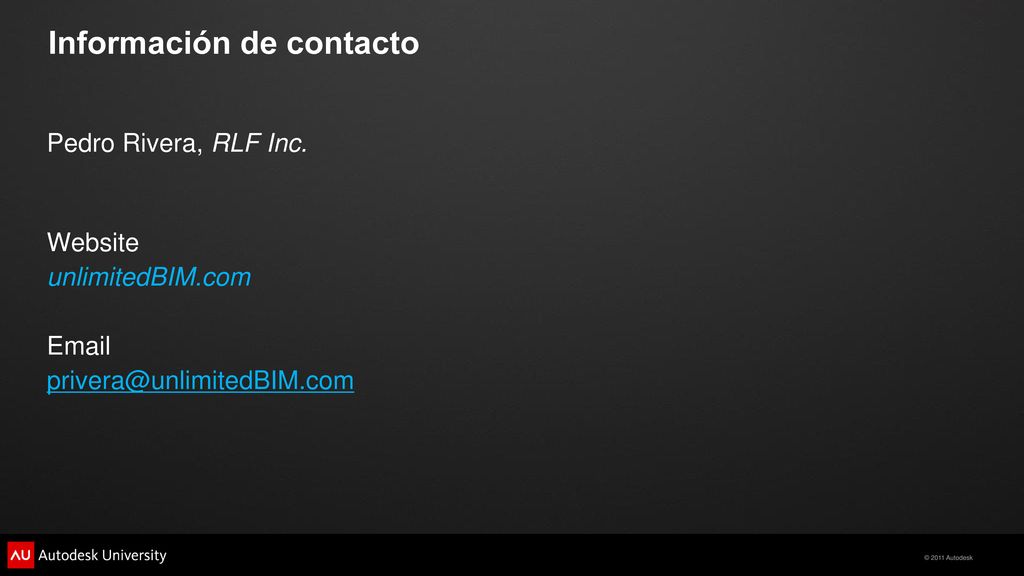

8 Información de contacto
Pedro Rivera, RLF Inc. Website unlimitedBIM.com

9 Autodesk University Sesión de Retroalimentación
Su opinión es muy importante para Autodesk Los asistentes pueden completar la encuesta en línea, con su dispositivo móvil, PC o en una estación de medición Cada encuesta completada participa por un pase gratis para asistir a AU2012 Usted puede ayudar a hacer un mejor AU2012 Complete la encuesta sobre AU2011 en una estación de medición y reciba la camiseta oficial del evento
