1 BOSCH PIEZOELECTRICO INDICE

2 BOSCH PIEZOELECTRICO DESARMAR EL INYECTOR UBICACIÓN DEL CODIGO
INDICE REPARACION DESARMAR EL INYECTOR UBICACIÓN DEL CODIGO

3 DESMONTAJE DE LA TUERCA
DESMONTAR PIEZO Aflojar la tuerca de la tobera sujetandola con el tornillo del banco, y con una llave 13 aflojar esta pero no quitarla completamente.

4 DESMONTAJE DE LA TUERCA

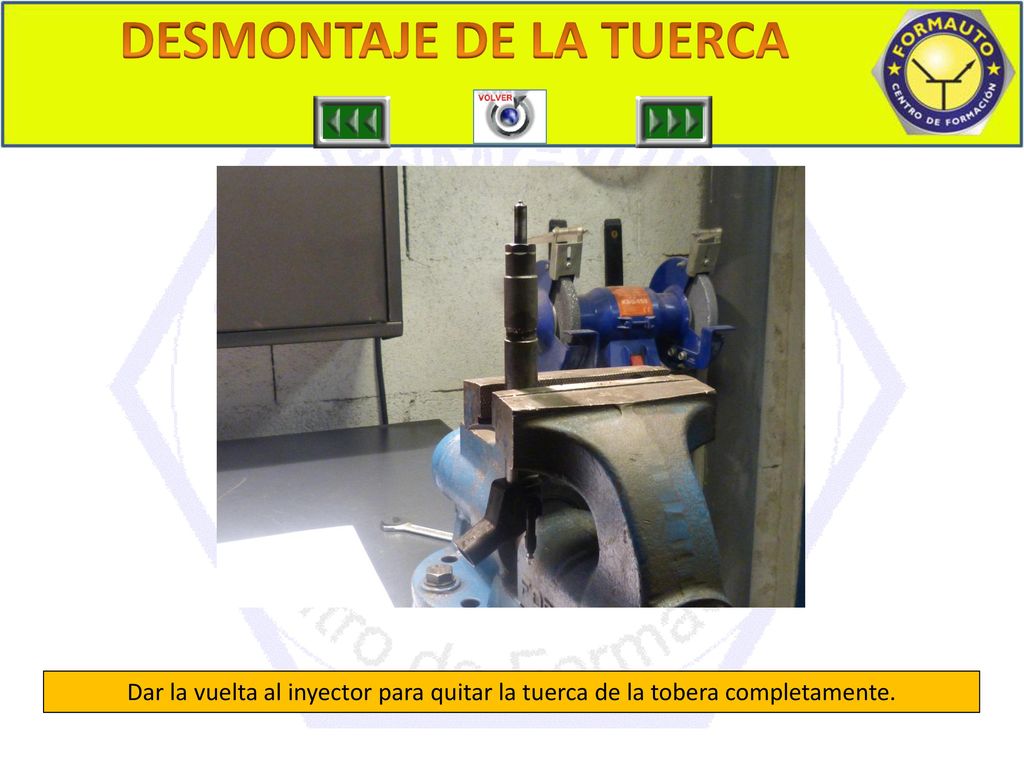

DESPIECE PIEZO 1 Dar la vuelta al inyector para quitar la tuerca de la tobera completamente.

5 COMPROBAR ELECTRO COMPONENTES
TOBERA CALIBRES DE LA CAMARA DE CONTROL SOPORTE VALVULA DE CIERRE Sacar la tuerca de la tobera y sujetar los distintos componentes del inyector.

6 AFLOJAR TUERCA DESPIECE DE LA TOBERA
CAMARA DE CONTROL MUELLE DE AJUSTE ARANDELA DE AJUSTE AGUJA Observar que los tetones de guia no entran en orificios taladrados en la tobera, por el contrario el centraje se hace a traves de rebajes en la tobera al mismo tiempo veremos que la arandela de ajuste se apoya directamente en la aguja.

7 CALIBRES DE LA CAMARA DE CONTROL

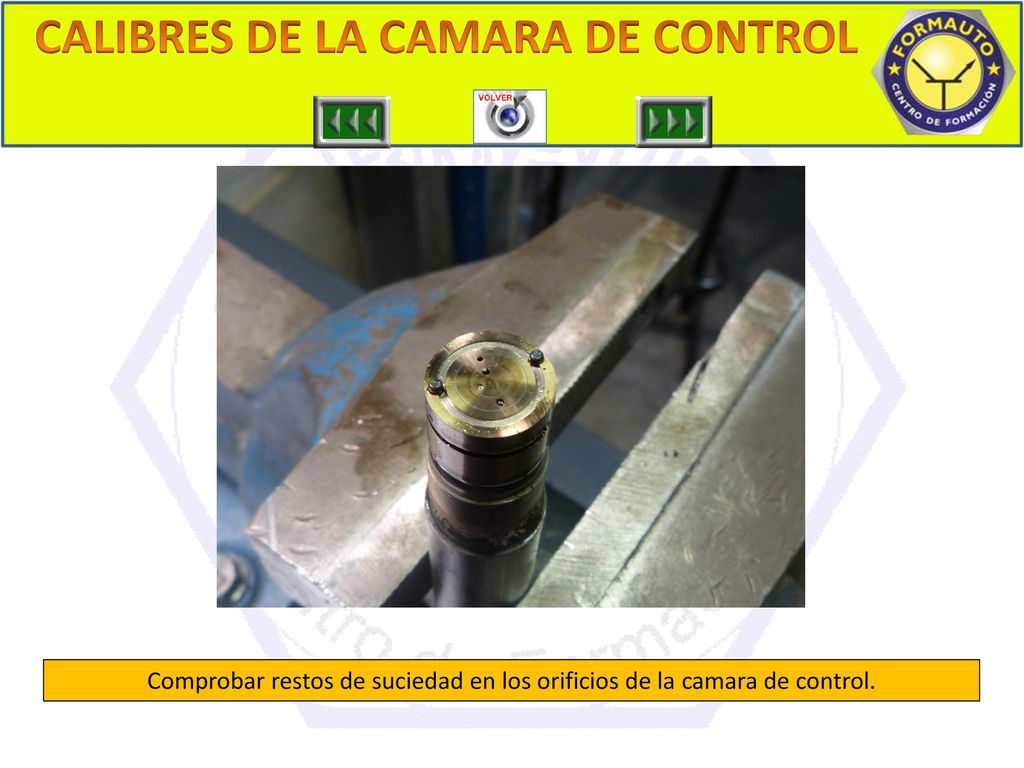

DESMONTAR SOPORTE Comprobar restos de suciedad en los orificios de la camara de control.

8 CALIBRES DE LA CAMARA DE CONTROL
AFLOJAR TUERCA LADO DE LA TOBERA Comprobar restos de suciedad en los orificios de la camara de control.

9 CALIBRES DE LA CAMARA DE CONTROL LADO DE LA CAMARA DE CONTROL
RESISTENCIA INYECTOR LADO DE LA CAMARA DE CONTROL Comprobar restos de suciedad en los orificios de la camara de control.

10 SOPORTE DE LA VALVULA DE CIERRE
DESPIECE SOPORTE En el inyector se han quedado la valvula de control junto con su soporte, debido al tamaño de la valvula y del muelle, tener cuidado al sacarlo, ya que se podria caer y perderse.

11 QUITAR CAMARA VALVULA DE CIERRE
Limpiar el cierre conico de la valvula, y observar posibles deterioros en el muelle de cierre.

12 VALVULA DE CIERRE Y SOPORTE
AFLOJAR TUERCA Limpiar el soporte de la valvula de cierre y observar posibles marcas de fuga en el cono de cierre del soporte.

13 AMPLIFICADOR HIDRAULICO
QUITAR CAMARA En el cuerpo del inyector se ha quedado la camara amplificadora de movimiento.

14 RESISTENCIA INYECTOR CUERPO DEL INYECTOR
En el cuerpo del inyector despues de sacar la camara amplificadora se ha quedado la arandela de tope del piezoelectrico, observar su posicion para montarlo posteriormente.

15 AMPLIFICADOR HIDRAULICO
RESISTENCIA INYECTOR ARANDELA DE TOPE DEL PIEZOELECTRICO CAMARA AMPLIFICADORA La camara amplificadora mientras no se desarme estara cargada de gasoil, por lo cual si no se desmonta no habra que realizar ninguna operación especial para cargarlo de combustible.

16 AMPLIFICADOR HIDRAULICO
TUERCA CAMARA MUELLE DEL PISTON AMPLIFICADOR PISTON DE MANDO MUELLE DEL PISTON DE MANDO CILINDRO DE DOBLE DIAMETRO PISTON AMPLIFICADOR ORIFICIO DE LUBRICACION Y DE CARGA DE LA CAMARA AMPLIFICADORA Si el vehiculo presenta problemas de arranque en caliente es posible que el piston amplificador este dañado por lo que hay que observar este piston.

17 SECCION CAMARA AMPLIFICADORA
AFLOJAR TUERCA CAMARA AMPLIFICADORA

18 RESISTENCIA INYECTOR DESPIECE COMPLETO MUELLE VALVULA DE CIERRE
ARANDELA DE CALZO CAMARA DE CONTROL CAMARA DE CIERRE TOBERA AGUJA MUELLE DE CIERRE PLACA DE CALIBRADA VALVULA DE CIERRE AMPLIFICADOR HIDRAULICO TUERCA DE LA TOBERA CUERPO DEL INYECTOR

19 UBICACIÓN DEL CODIGO CODIGO CODIGO INYECTOR
