1 Introducción a los Sistemas Operativos

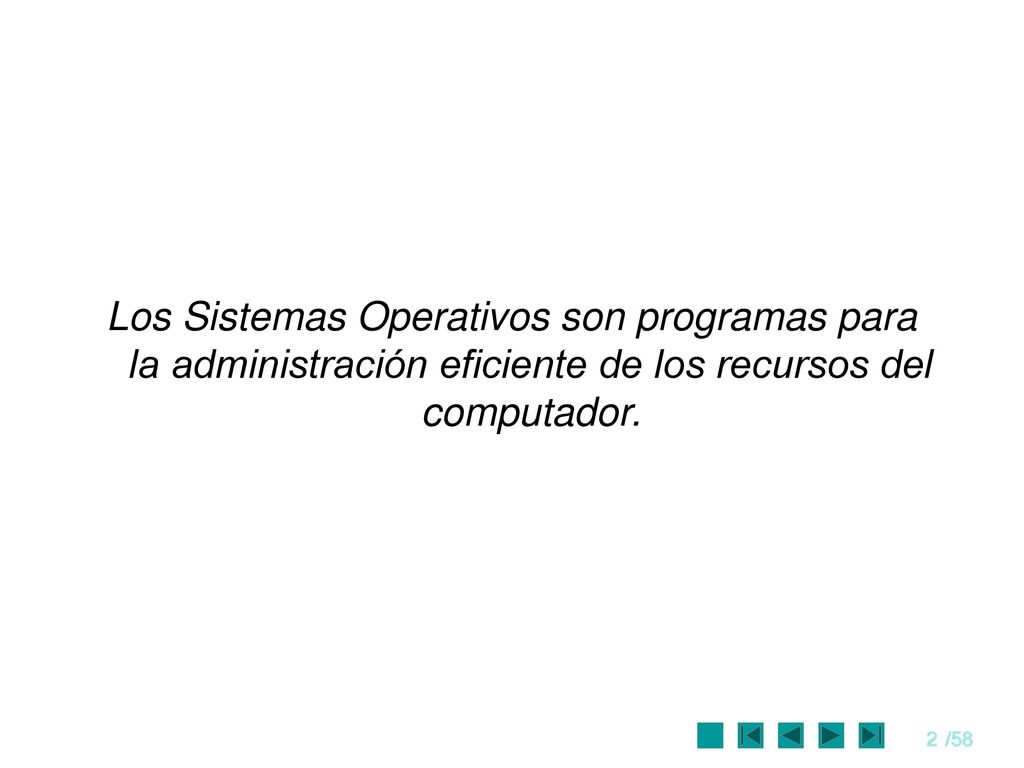

2 Los Sistemas Operativos son programas para la administración eficiente de los recursos del computador.

3 Tabla de Contenido i. Objetivos. 4 Problemas que Resuelve un SO 5
Introducción Estructura del SO Componentes Llamadas al Sistema 39 Estructura de un SO 42 Máquinas Virtuales 49 Diseño e Implementación 52 Bibliografía

4 Objetivos de la Sesión Definir las funciones y objetivos de un SO

5 Problemas que Resuelve un SO

6 Problemas que resuelve un S.O.
Un programa en ejecución es un conjunto de procesos en ejecución. Cómo sabe el proceso 2 que el proceso 1 ya terminó. Dado que 2 y 3 se pueden ejecutar en paralelo, ¿quién se ejecuta primero? Si 2 y 3 ya terminaron, ¿cómo se entera 4 de este suceso? 2 4 5 6 1 3

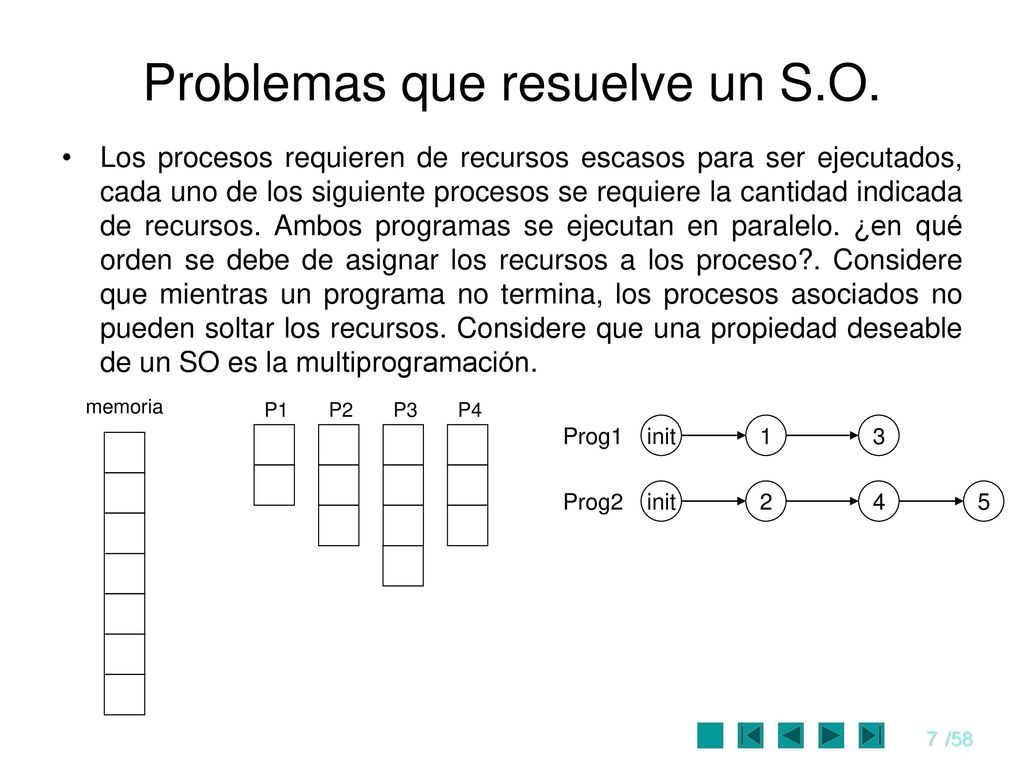

7 Problemas que resuelve un S.O.
Los procesos requieren de recursos escasos para ser ejecutados, cada uno de los siguiente procesos se requiere la cantidad indicada de recursos. Ambos programas se ejecutan en paralelo. ¿en qué orden se debe de asignar los recursos a los proceso?. Considere que mientras un programa no termina, los procesos asociados no pueden soltar los recursos. Considere que una propiedad deseable de un SO es la multiprogramación. memoria P1 P2 P3 P4 Prog1 init 1 3 Prog2 init 2 4 5

8 Problemas que resuelve un S.O.
El siguiente problema se denomina “el abrazo mortal” y se presenta cuando el μP no puede asignar un recurso compartido a un conjunto de procesos pendientes de terminar. Los recursos que podría liberar uno de los procesos cuando termine seria suficiente como para continuar los otros procesos y por lo tanto terminar. 4 2 2 4

9 INTRODUCCIÓN

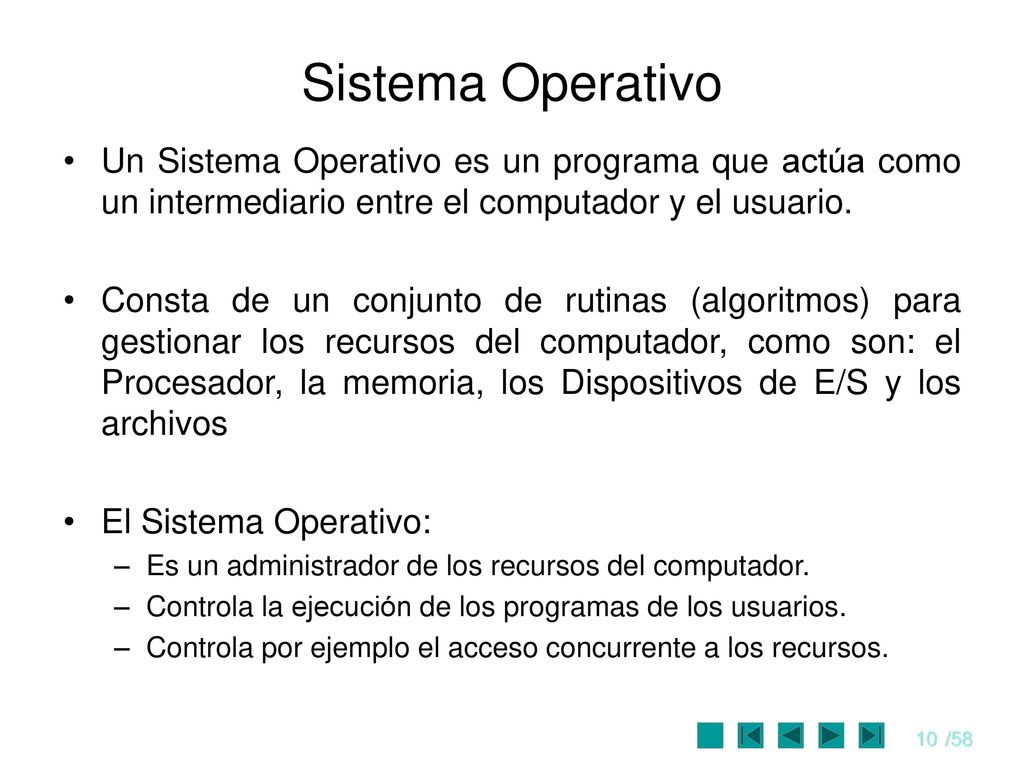

10 Sistema Operativo Un Sistema Operativo es un programa que actúa como un intermediario entre el computador y el usuario. Consta de un conjunto de rutinas (algoritmos) para gestionar los recursos del computador, como son: el Procesador, la memoria, los Dispositivos de E/S y los archivos El Sistema Operativo: Es un administrador de los recursos del computador. Controla la ejecución de los programas de los usuarios. Controla por ejemplo el acceso concurrente a los recursos.

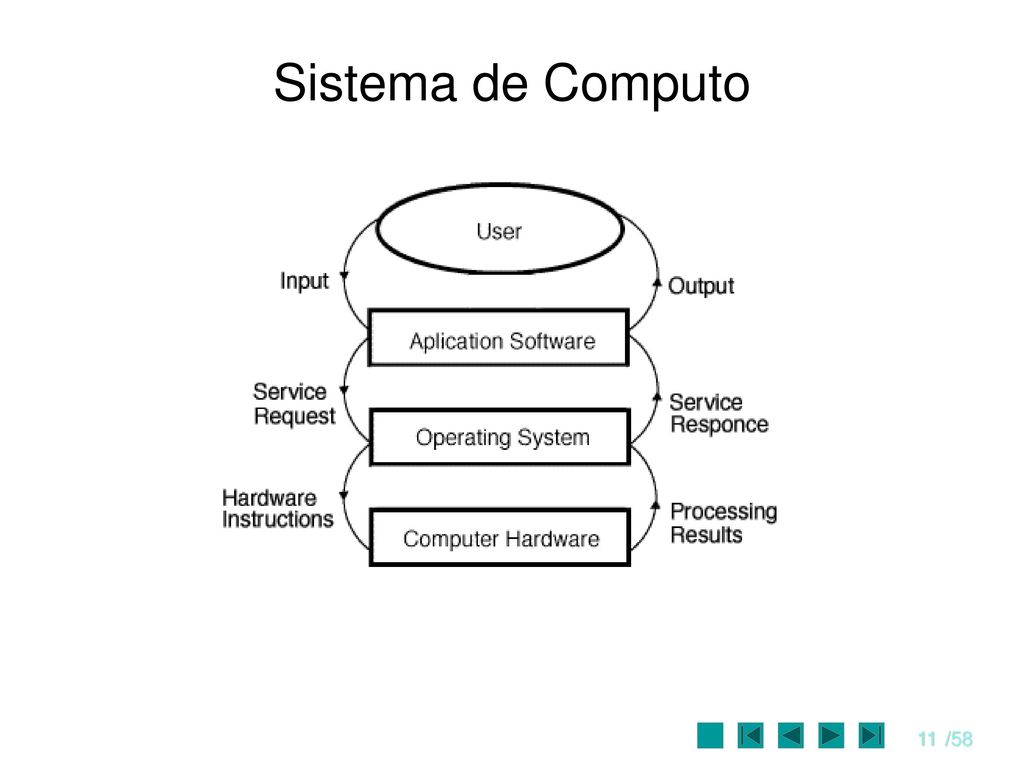

11 Sistema de Computo

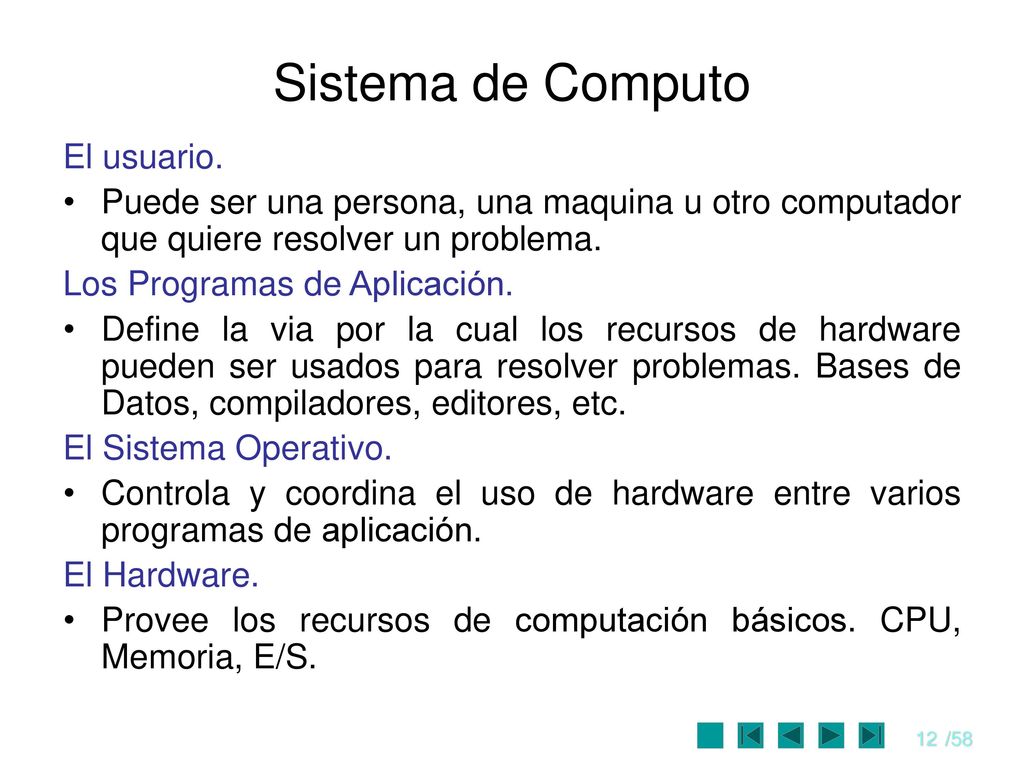

12 Sistema de Computo El usuario.
Puede ser una persona, una maquina u otro computador que quiere resolver un problema. Los Programas de Aplicación. Define la via por la cual los recursos de hardware pueden ser usados para resolver problemas. Bases de Datos, compiladores, editores, etc. El Sistema Operativo. Controla y coordina el uso de hardware entre varios programas de aplicación. El Hardware. Provee los recursos de computación básicos. CPU, Memoria, E/S.

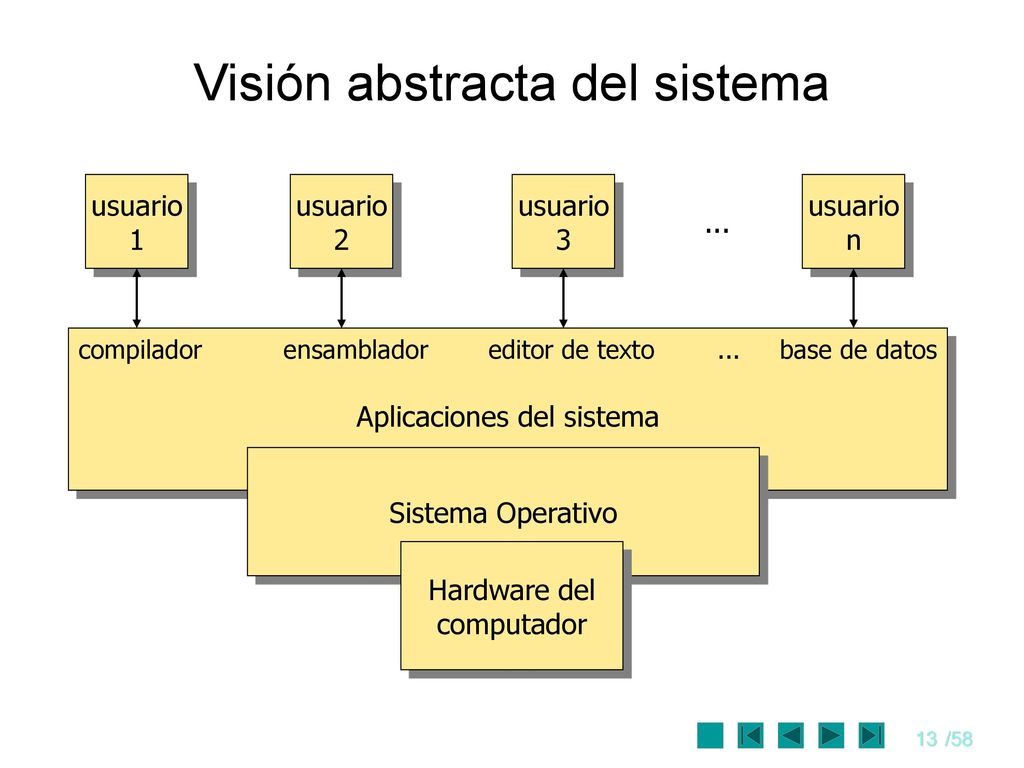

13 Visión abstracta del sistema
compilador ensamblador editor de texto base de datos Aplicaciones del sistema Sistema Operativo Hardware del computador usuario 1 2 3 n ...

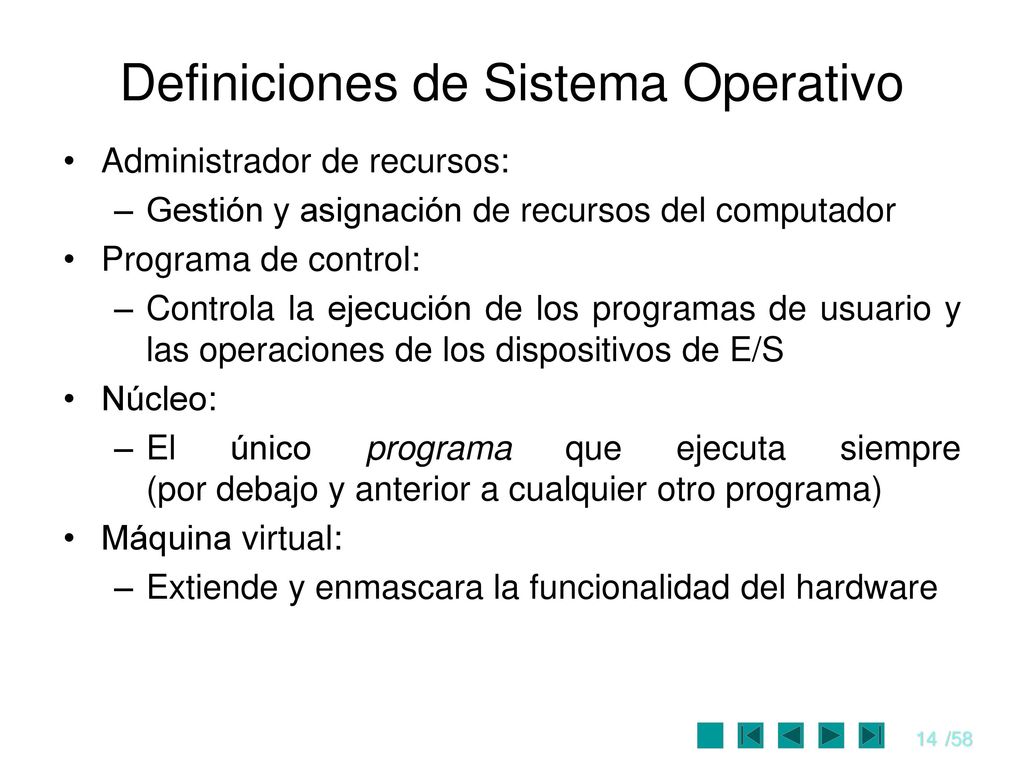

14 Definiciones de Sistema Operativo
Administrador de recursos: Gestión y asignación de recursos del computador Programa de control: Controla la ejecución de los programas de usuario y las operaciones de los dispositivos de E/S Núcleo: El único programa que ejecuta siempre (por debajo y anterior a cualquier otro programa) Máquina virtual: Extiende y enmascara la funcionalidad del hardware

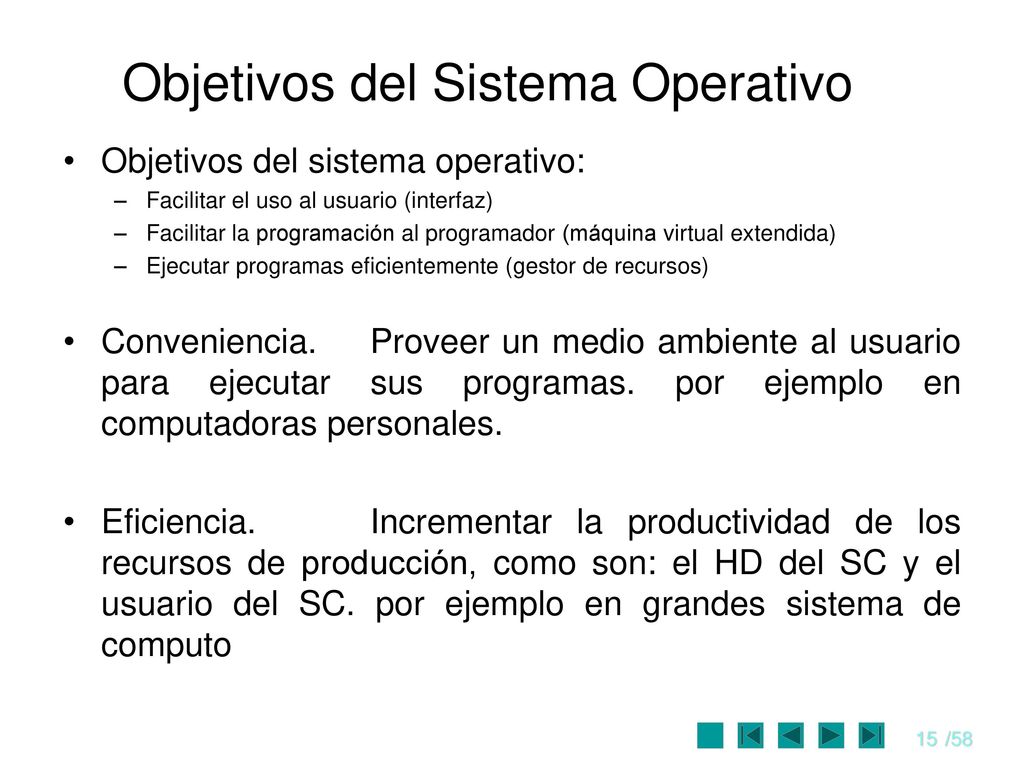

15 Objetivos del Sistema Operativo
Facilitar el uso al usuario (interfaz) Facilitar la programación al programador (máquina virtual extendida) Ejecutar programas eficientemente (gestor de recursos) Conveniencia. Proveer un medio ambiente al usuario para ejecutar sus programas. por ejemplo en computadoras personales. Eficiencia. Incrementar la productividad de los recursos de producción, como son: el HD del SC y el usuario del SC. por ejemplo en grandes sistema de computo

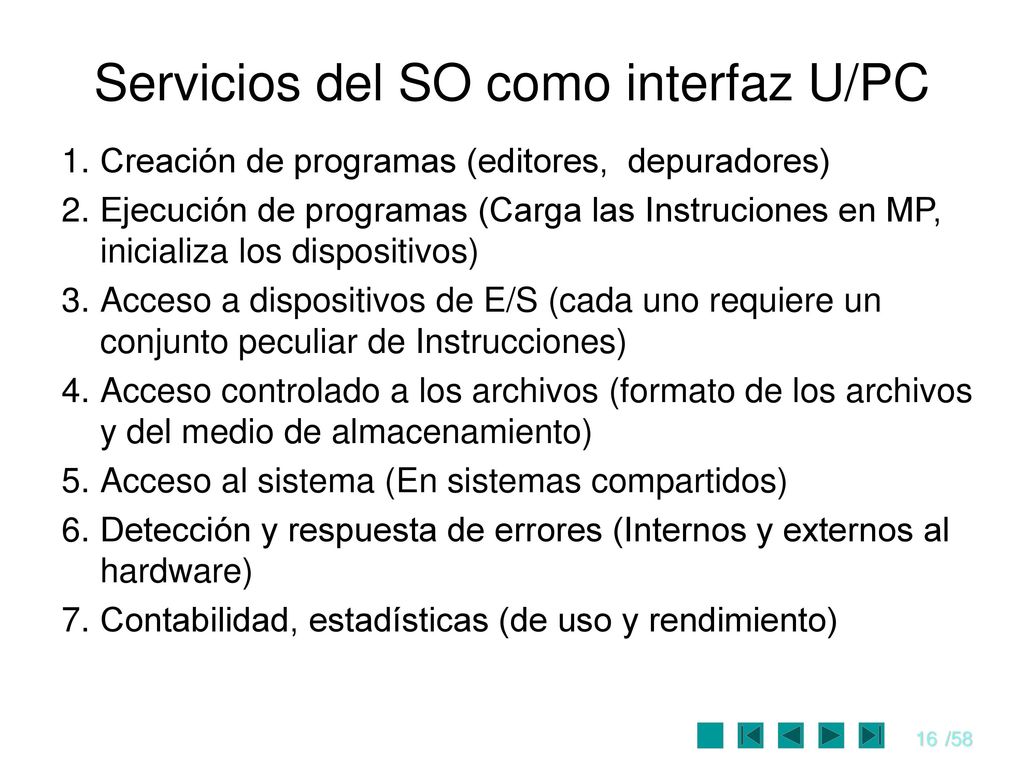

16 Servicios del SO como interfaz U/PC
Creación de programas (editores, depuradores) Ejecución de programas (Carga las Instruciones en MP, inicializa los dispositivos) Acceso a dispositivos de E/S (cada uno requiere un conjunto peculiar de Instrucciones) Acceso controlado a los archivos (formato de los archivos y del medio de almacenamiento) Acceso al sistema (En sistemas compartidos) Detección y respuesta de errores (Internos y externos al hardware) Contabilidad, estadísticas (de uso y rendimiento)

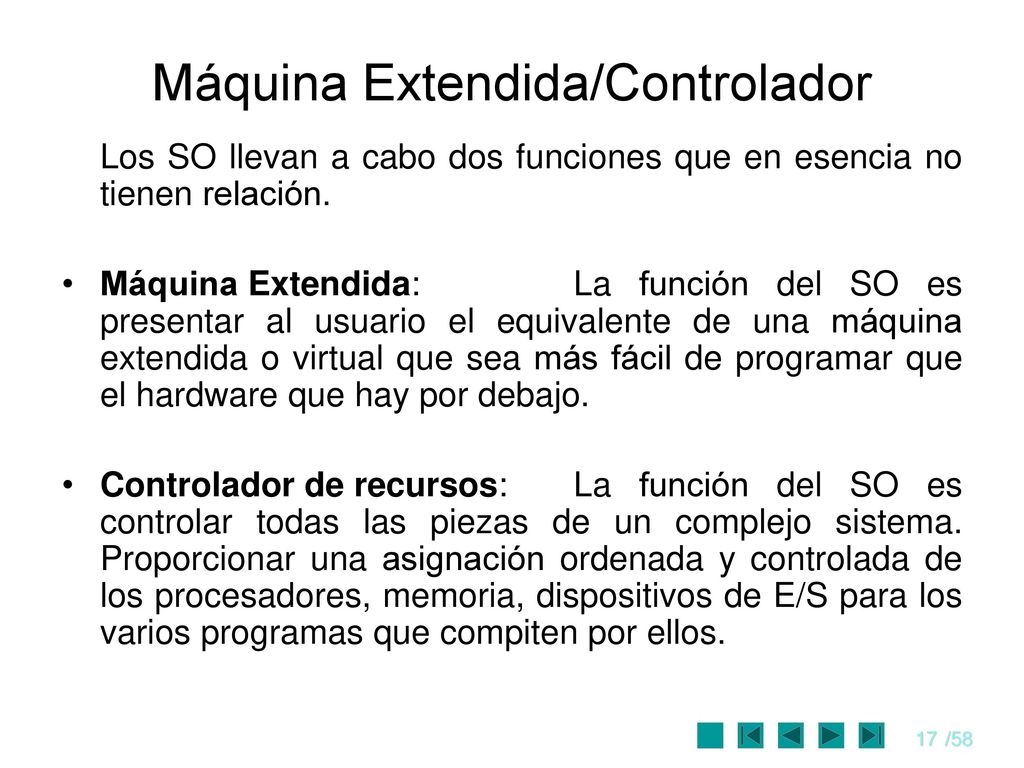

17 Máquina Extendida/Controlador
Los SO llevan a cabo dos funciones que en esencia no tienen relación. Máquina Extendida: La función del SO es presentar al usuario el equivalente de una máquina extendida o virtual que sea más fácil de programar que el hardware que hay por debajo. Controlador de recursos: La función del SO es controlar todas las piezas de un complejo sistema. Proporcionar una asignación ordenada y controlada de los procesadores, memoria, dispositivos de E/S para los varios programas que compiten por ellos.

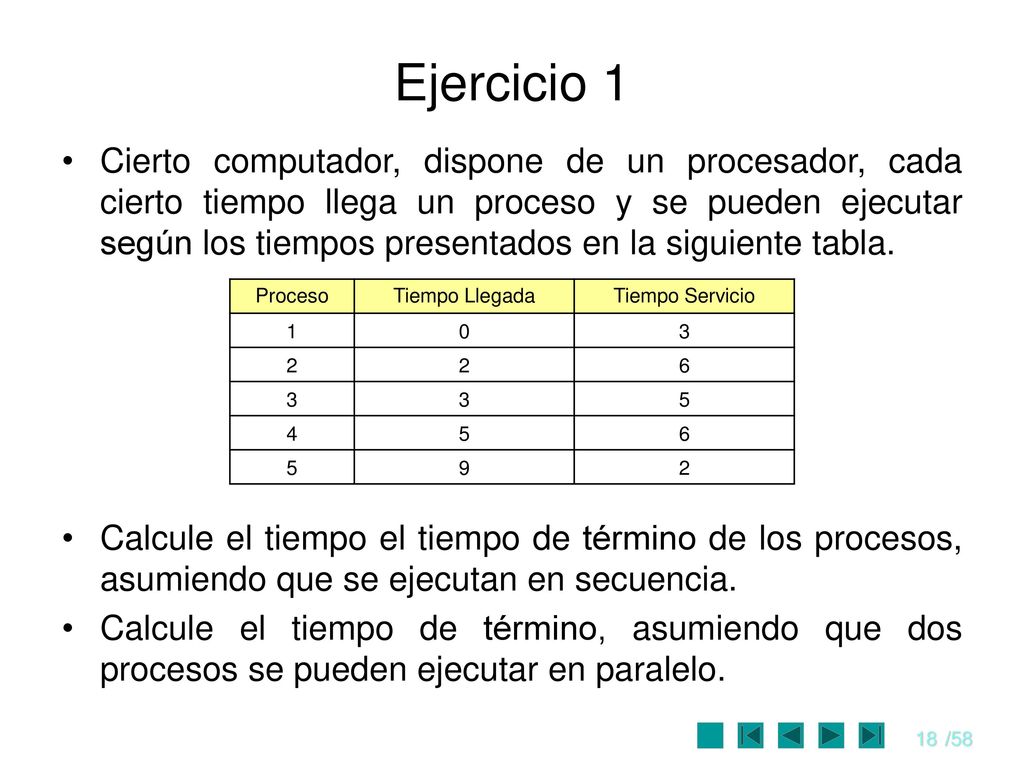

18 Ejercicio 1 Cierto computador, dispone de un procesador, cada cierto tiempo llega un proceso y se pueden ejecutar según los tiempos presentados en la siguiente tabla. Calcule el tiempo el tiempo de término de los procesos, asumiendo que se ejecutan en secuencia. Calcule el tiempo de término, asumiendo que dos procesos se pueden ejecutar en paralelo. Proceso Tiempo Llegada Tiempo Servicio 1 3 2 6 5 4 9

19 Ejercicio 1

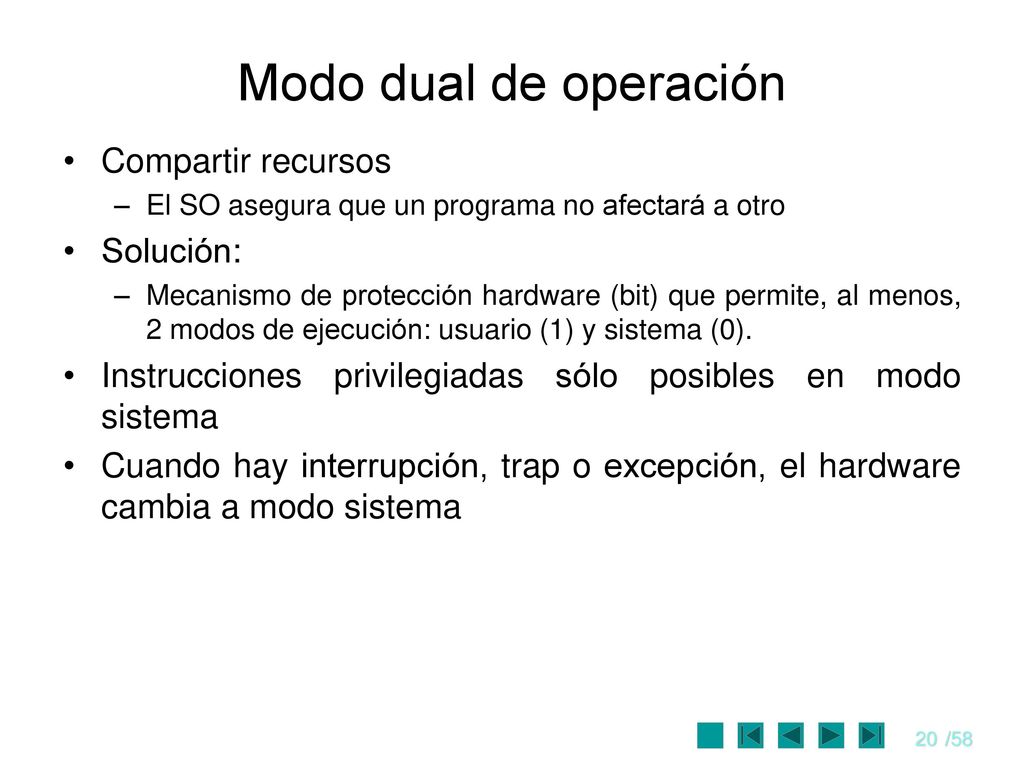

20 Modo dual de operación Compartir recursos Solución:
El SO asegura que un programa no afectará a otro Solución: Mecanismo de protección hardware (bit) que permite, al menos, 2 modos de ejecución: usuario (1) y sistema (0). Instrucciones privilegiadas sólo posibles en modo sistema Cuando hay interrupción, trap o excepción, el hardware cambia a modo sistema

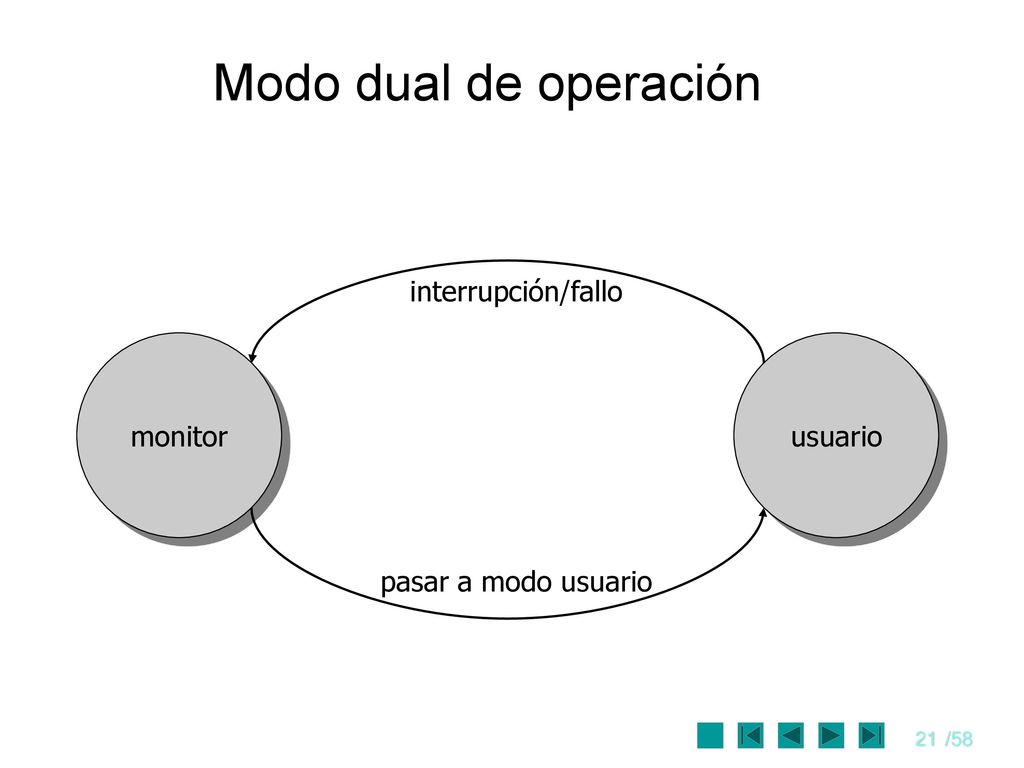

21 Modo dual de operación monitor usuario interrupción/fallo
pasar a modo usuario

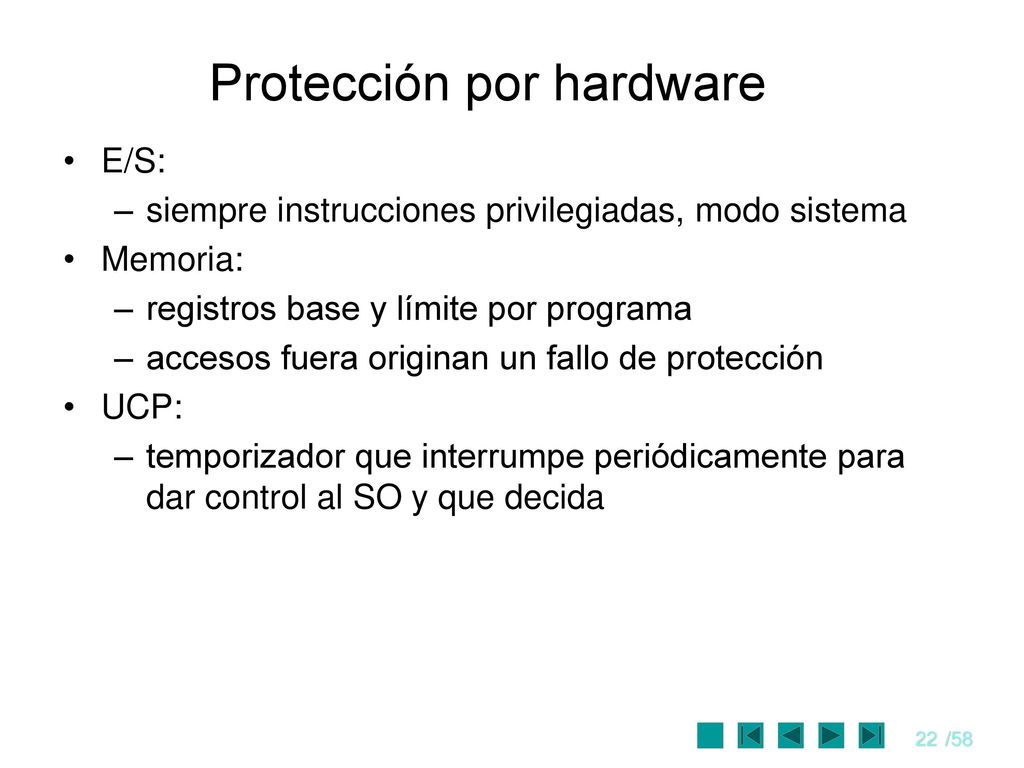

22 Protección por hardware
E/S: siempre instrucciones privilegiadas, modo sistema Memoria: registros base y límite por programa accesos fuera originan un fallo de protección UCP: temporizador que interrumpe periódicamente para dar control al SO y que decida

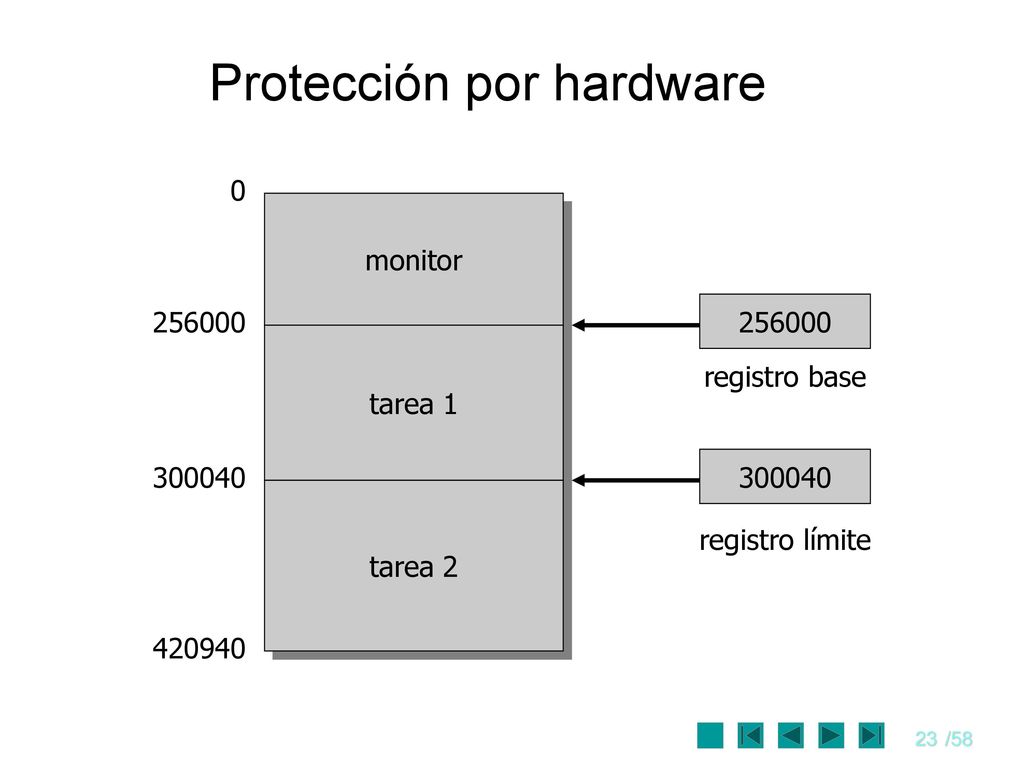

23 Protección por hardware
monitor tarea 1 tarea 2 256000 300040 registro base registro límite 420940

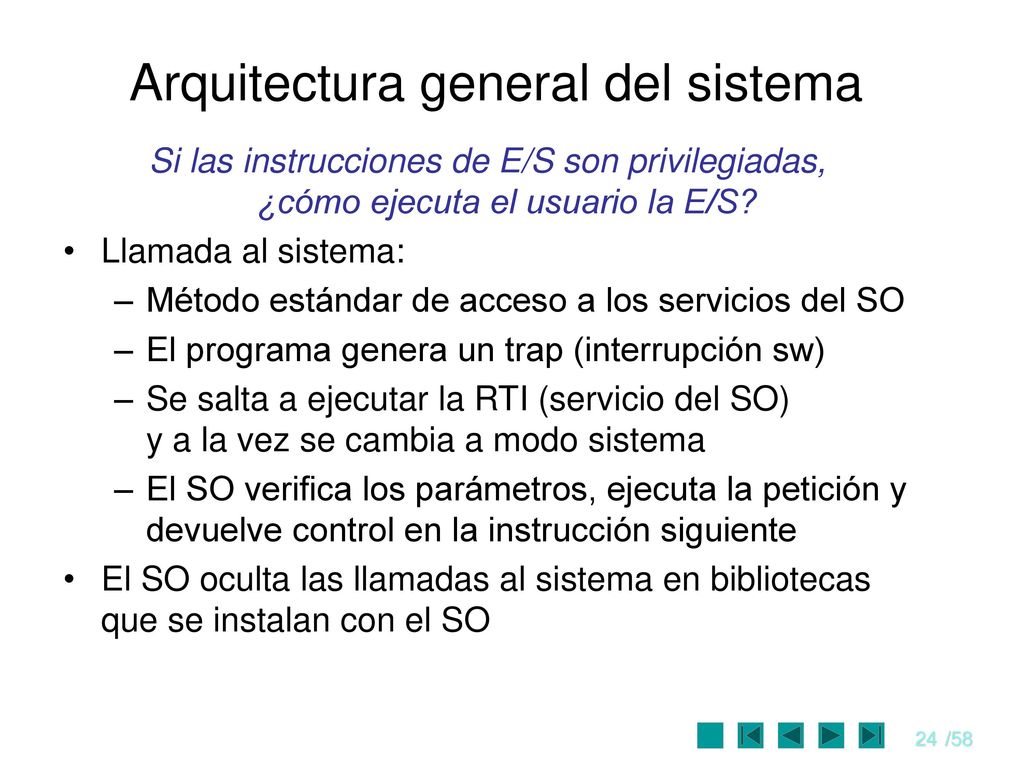

24 Arquitectura general del sistema
Si las instrucciones de E/S son privilegiadas, ¿cómo ejecuta el usuario la E/S? Llamada al sistema: Método estándar de acceso a los servicios del SO El programa genera un trap (interrupción sw) Se salta a ejecutar la RTI (servicio del SO) y a la vez se cambia a modo sistema El SO verifica los parámetros, ejecuta la petición y devuelve control en la instrucción siguiente El SO oculta las llamadas al sistema en bibliotecas que se instalan con el SO

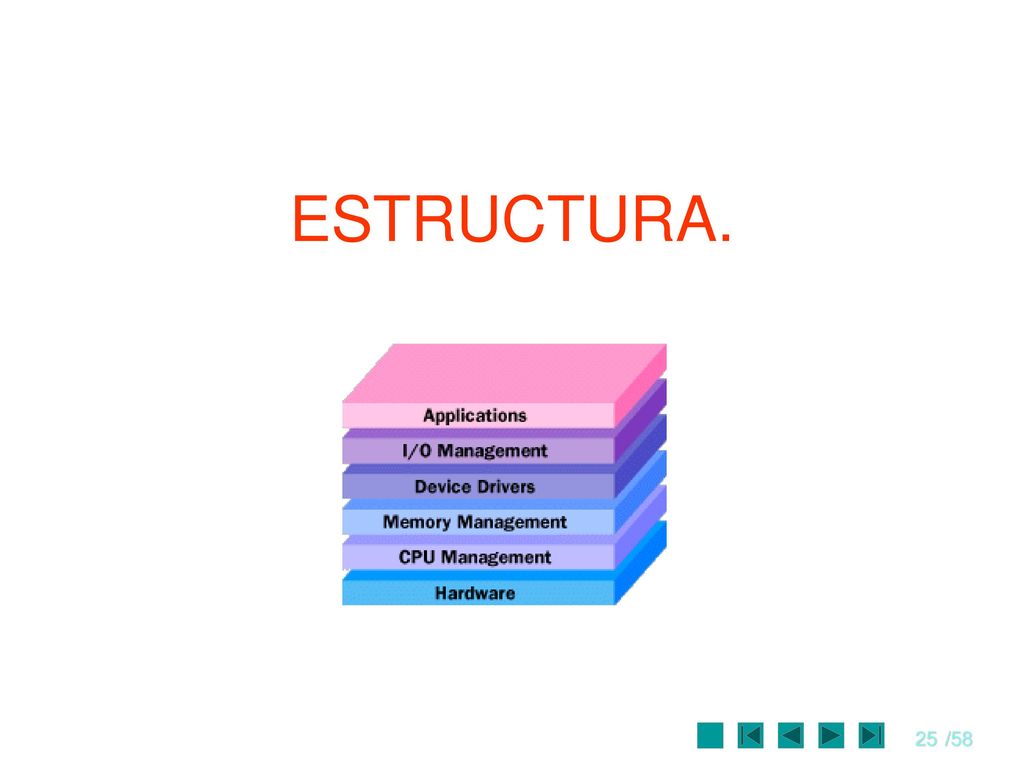

25 ESTRUCTURA.

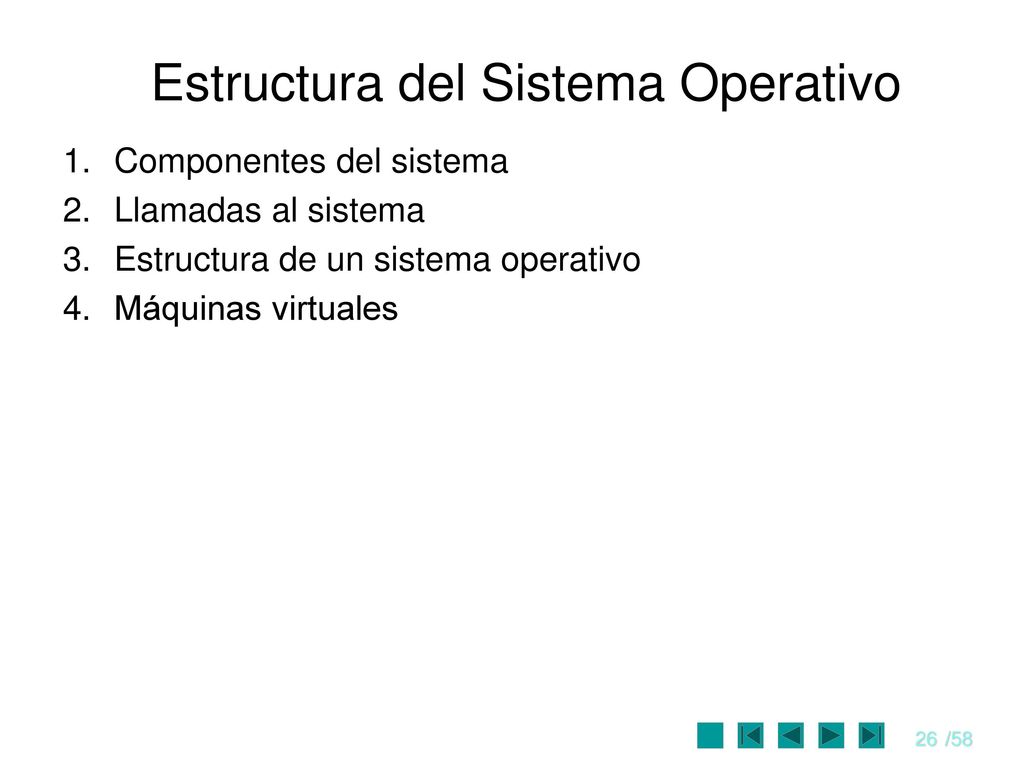

26 Estructura del Sistema Operativo
Componentes del sistema Llamadas al sistema Estructura de un sistema operativo Máquinas virtuales

27 1. COMPONENTES DEL SO

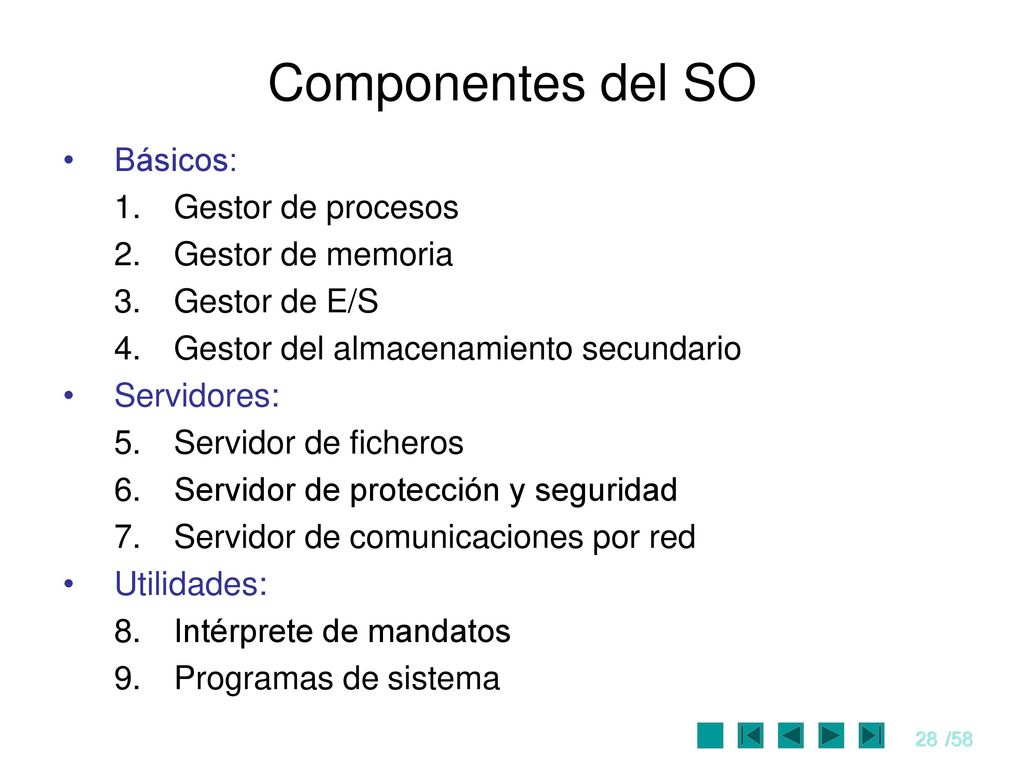

28 Componentes del SO Básicos: Gestor de procesos Gestor de memoria
Gestor de E/S Gestor del almacenamiento secundario Servidores: Servidor de ficheros Servidor de protección y seguridad Servidor de comunicaciones por red Utilidades: Intérprete de mandatos Programas de sistema

29 1. Gestor de procesos Un proceso es un programa en ejecución
Es la unidad que consume recursos: UCP, memoria, ficheros, etc. El SO gestionar lo siguiente de los procesos: Creación y destrucción Suspensión y reanudación Mecanismos de comunicación y sincronización Asignación de los recursos al proceso

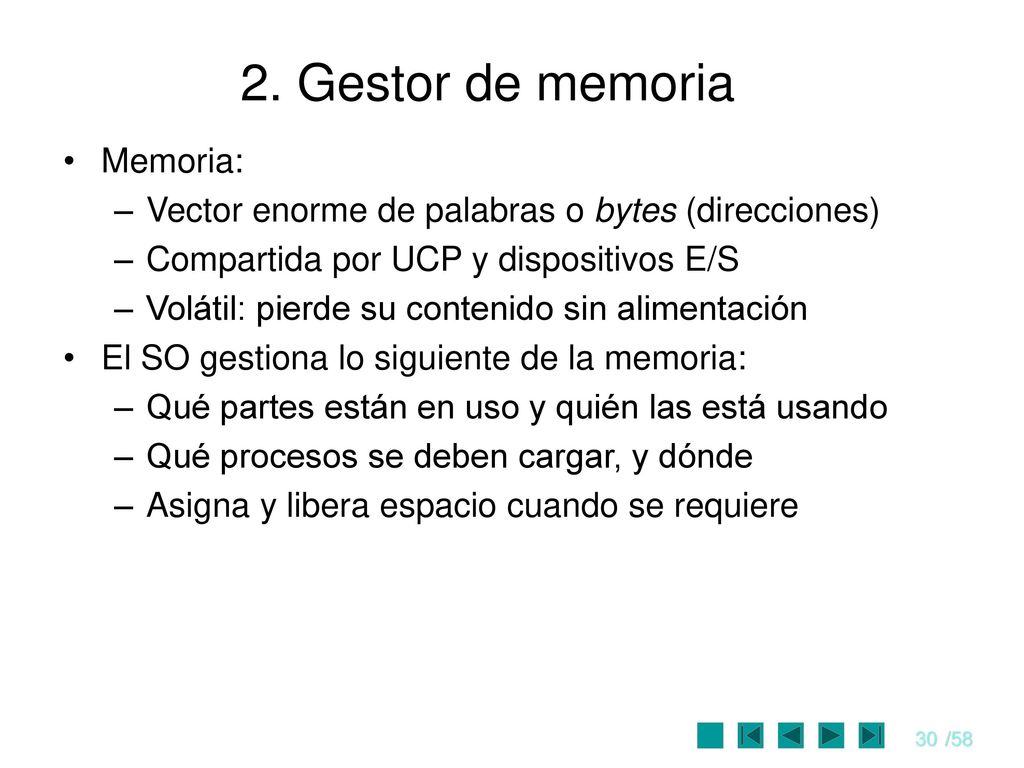

30 2. Gestor de memoria Memoria:
Vector enorme de palabras o bytes (direcciones) Compartida por UCP y dispositivos E/S Volátil: pierde su contenido sin alimentación El SO gestiona lo siguiente de la memoria: Qué partes están en uso y quién las está usando Qué procesos se deben cargar, y dónde Asigna y libera espacio cuando se requiere

31 3. Gestor de entrada/salida
El gestor de E/S está formado por: Almacenamiento intermedio en memoria (caché) Manejadores genéricos, uno por cada clase de dispositivo Gestión individualizada por dispositivo existente El SO gestiona lo siguiente de la E/S: Traduce peticiones a formato de manejador Copia memoria de/hacia el controlador Controla transferencias por DMA

32 4. Gestión del almacenamiento secundario
Dispositivos rápidos de E/S (discos) Vector enorme de “bloques” Almacenamiento no volátil Usado como respaldo de memoria principal El SO gestiona lo siguiente del almacenamiento secundario: Asignación y liberación de espacio Planificación de accesos a los discos

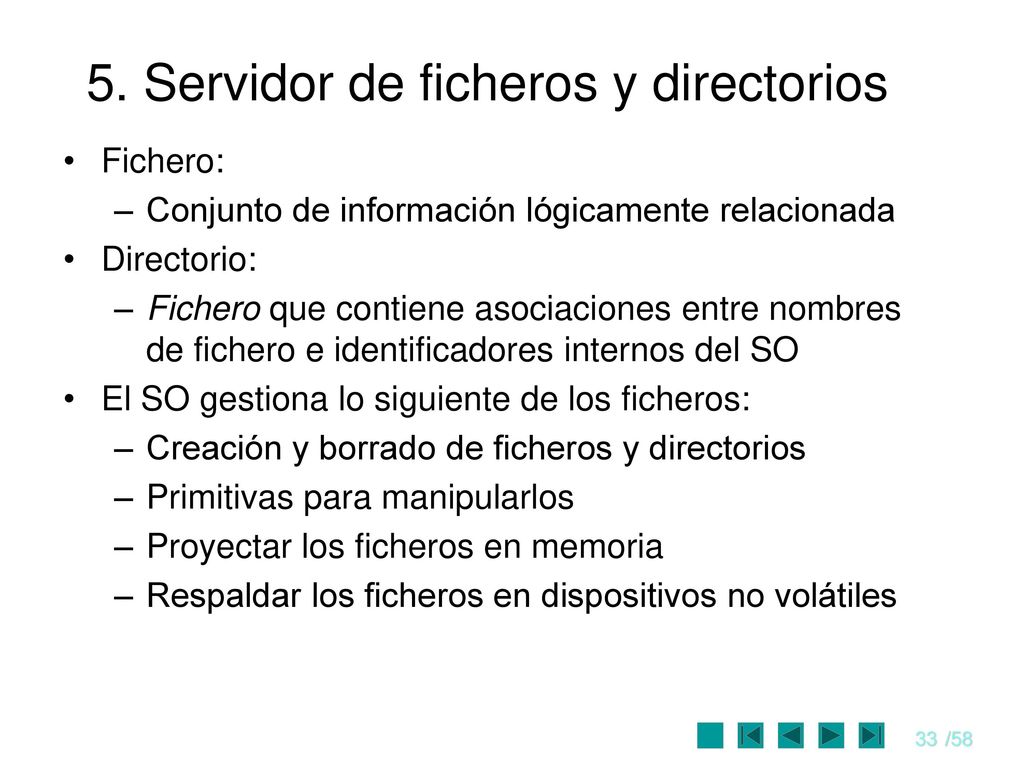

33 5. Servidor de ficheros y directorios
Conjunto de información lógicamente relacionada Directorio: Fichero que contiene asociaciones entre nombres de fichero e identificadores internos del SO El SO gestiona lo siguiente de los ficheros: Creación y borrado de ficheros y directorios Primitivas para manipularlos Proyectar los ficheros en memoria Respaldar los ficheros en dispositivos no volátiles

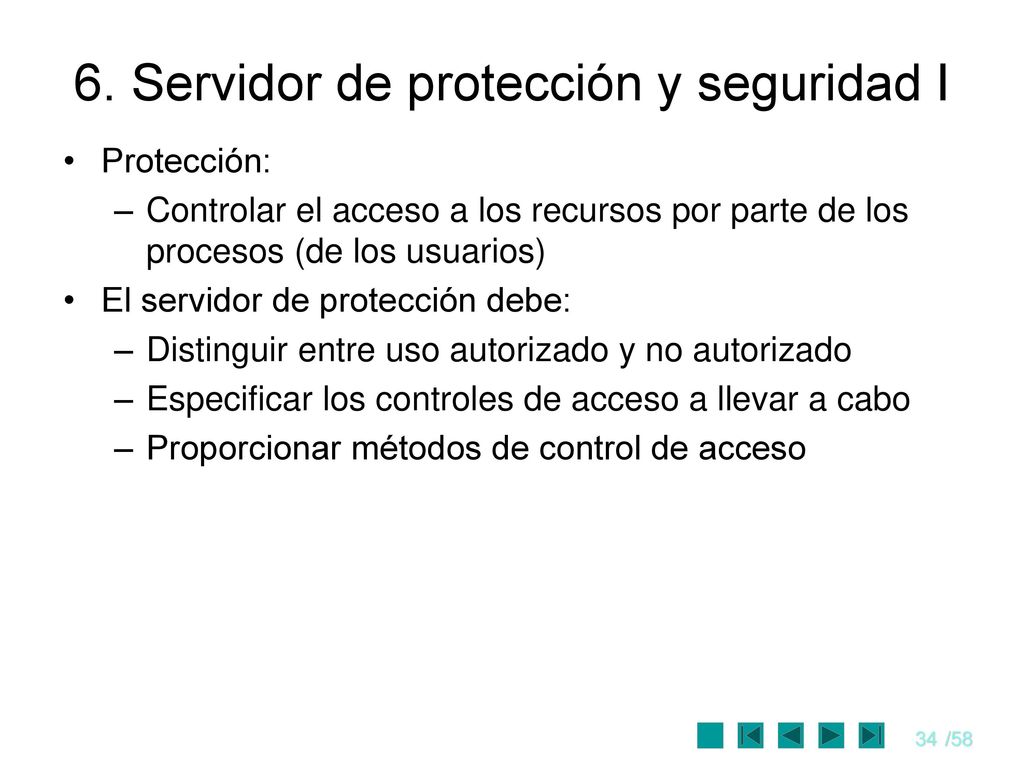

34 6. Servidor de protección y seguridad I
Controlar el acceso a los recursos por parte de los procesos (de los usuarios) El servidor de protección debe: Distinguir entre uso autorizado y no autorizado Especificar los controles de acceso a llevar a cabo Proporcionar métodos de control de acceso

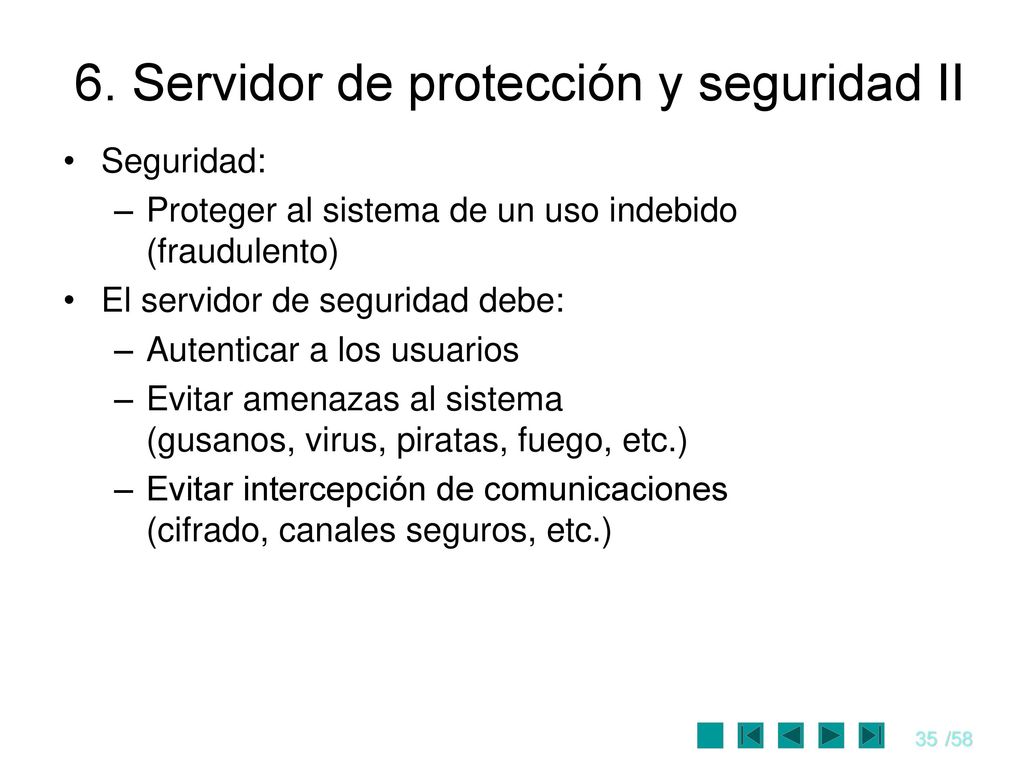

35 6. Servidor de protección y seguridad II
Proteger al sistema de un uso indebido (fraudulento) El servidor de seguridad debe: Autenticar a los usuarios Evitar amenazas al sistema (gusanos, virus, piratas, fuego, etc.) Evitar intercepción de comunicaciones (cifrado, canales seguros, etc.)

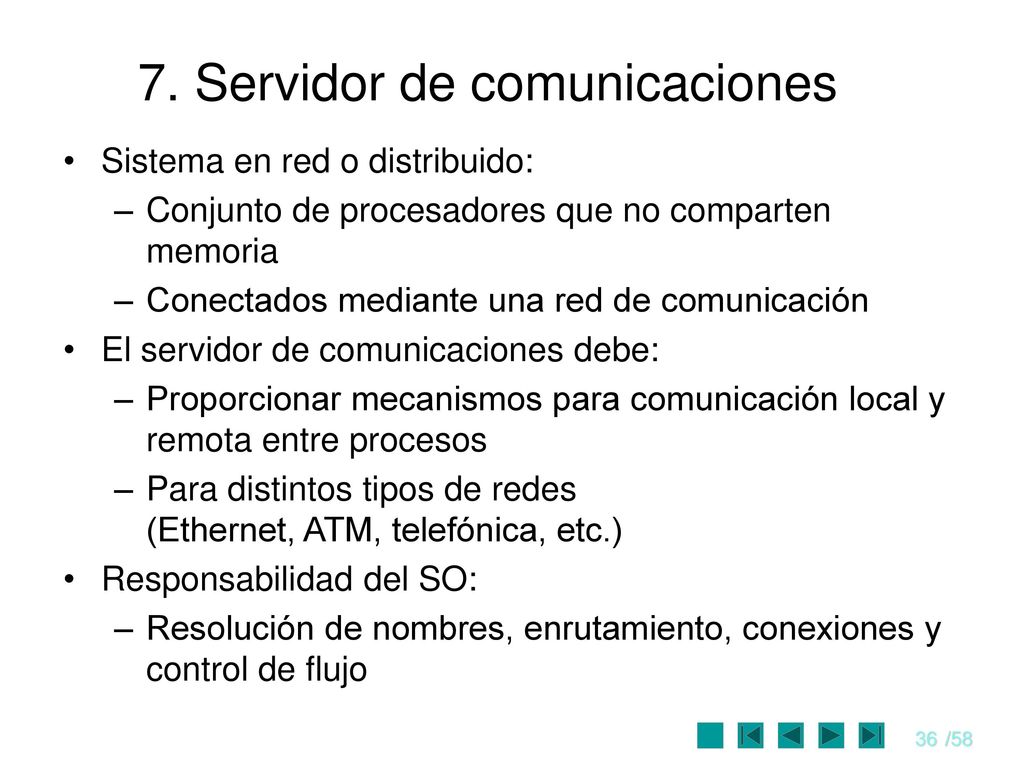

36 7. Servidor de comunicaciones
Sistema en red o distribuido: Conjunto de procesadores que no comparten memoria Conectados mediante una red de comunicación El servidor de comunicaciones debe: Proporcionar mecanismos para comunicación local y remota entre procesos Para distintos tipos de redes (Ethernet, ATM, telefónica, etc.) Responsabilidad del SO: Resolución de nombres, enrutamiento, conexiones y control de flujo

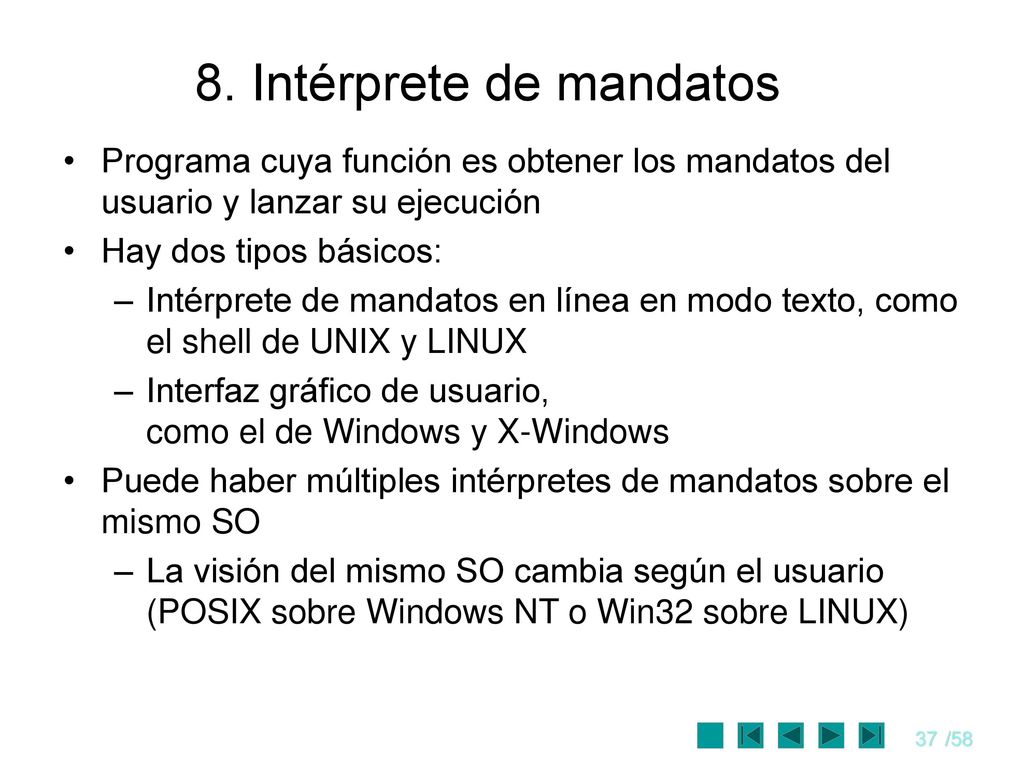

37 8. Intérprete de mandatos
Programa cuya función es obtener los mandatos del usuario y lanzar su ejecución Hay dos tipos básicos: Intérprete de mandatos en línea en modo texto, como el shell de UNIX y LINUX Interfaz gráfico de usuario, como el de Windows y X-Windows Puede haber múltiples intérpretes de mandatos sobre el mismo SO La visión del mismo SO cambia según el usuario (POSIX sobre Windows NT o Win32 sobre LINUX)

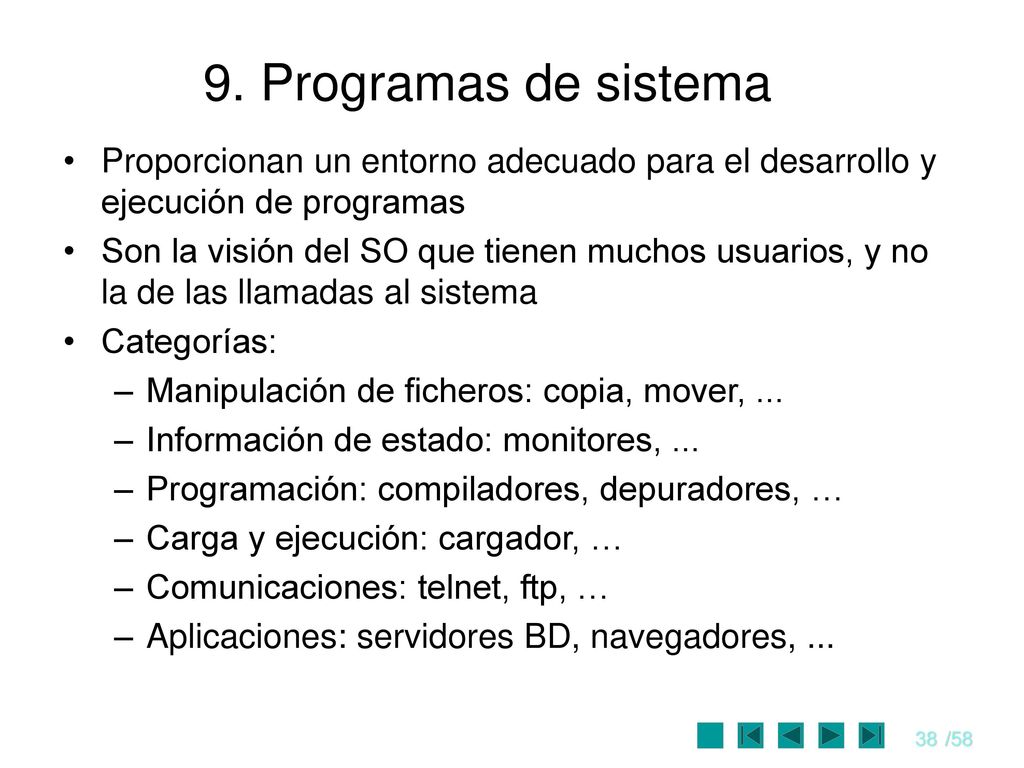

38 9. Programas de sistema Proporcionan un entorno adecuado para el desarrollo y ejecución de programas Son la visión del SO que tienen muchos usuarios, y no la de las llamadas al sistema Categorías: Manipulación de ficheros: copia, mover, ... Información de estado: monitores, ... Programación: compiladores, depuradores, … Carga y ejecución: cargador, … Comunicaciones: telnet, ftp, … Aplicaciones: servidores BD, navegadores, ...

39 2. LLAMADAS AL SISTEMA

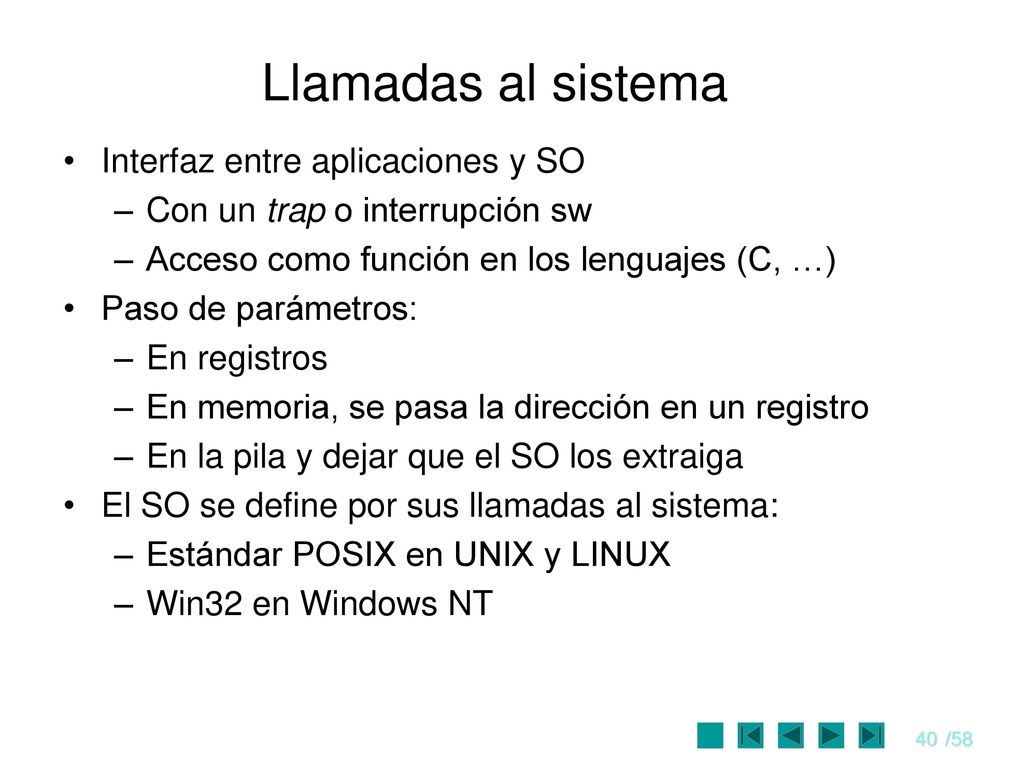

40 Llamadas al sistema Interfaz entre aplicaciones y SO
Con un trap o interrupción sw Acceso como función en los lenguajes (C, …) Paso de parámetros: En registros En memoria, se pasa la dirección en un registro En la pila y dejar que el SO los extraiga El SO se define por sus llamadas al sistema: Estándar POSIX en UNIX y LINUX Win32 en Windows NT

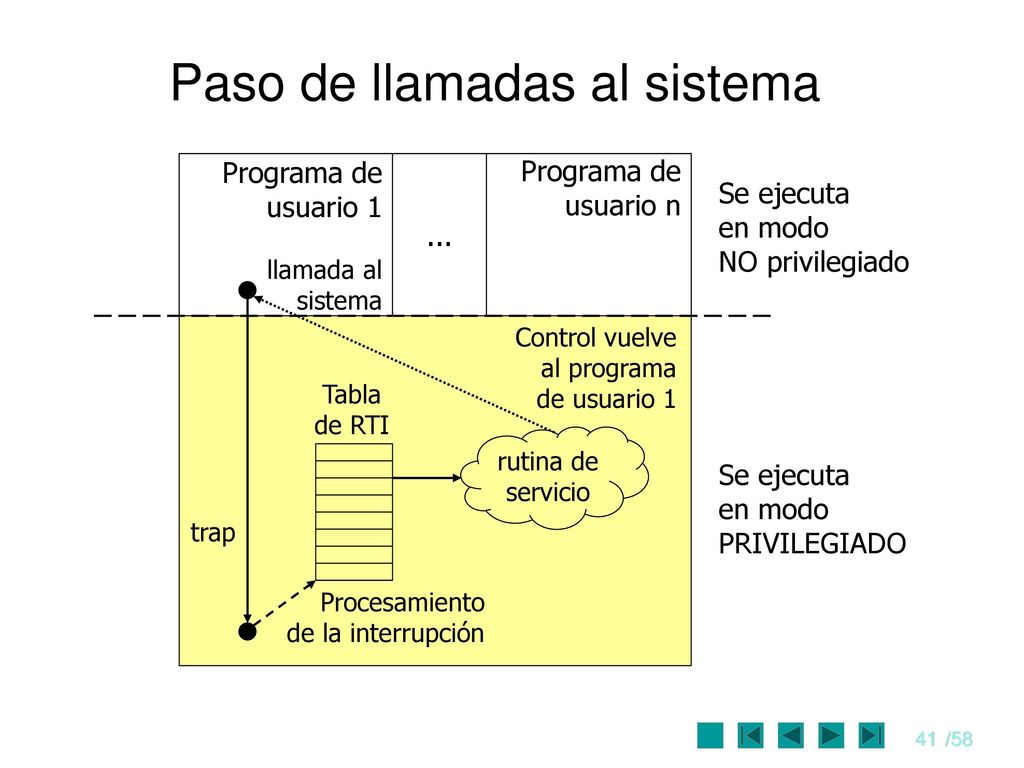

41 Paso de llamadas al sistema
Programa de usuario 1 llamada al sistema usuario n Se ejecuta en modo NO privilegiado PRIVILEGIADO ... Tabla de RTI trap Control vuelve al programa de usuario 1 rutina de servicio Procesamiento de la interrupción

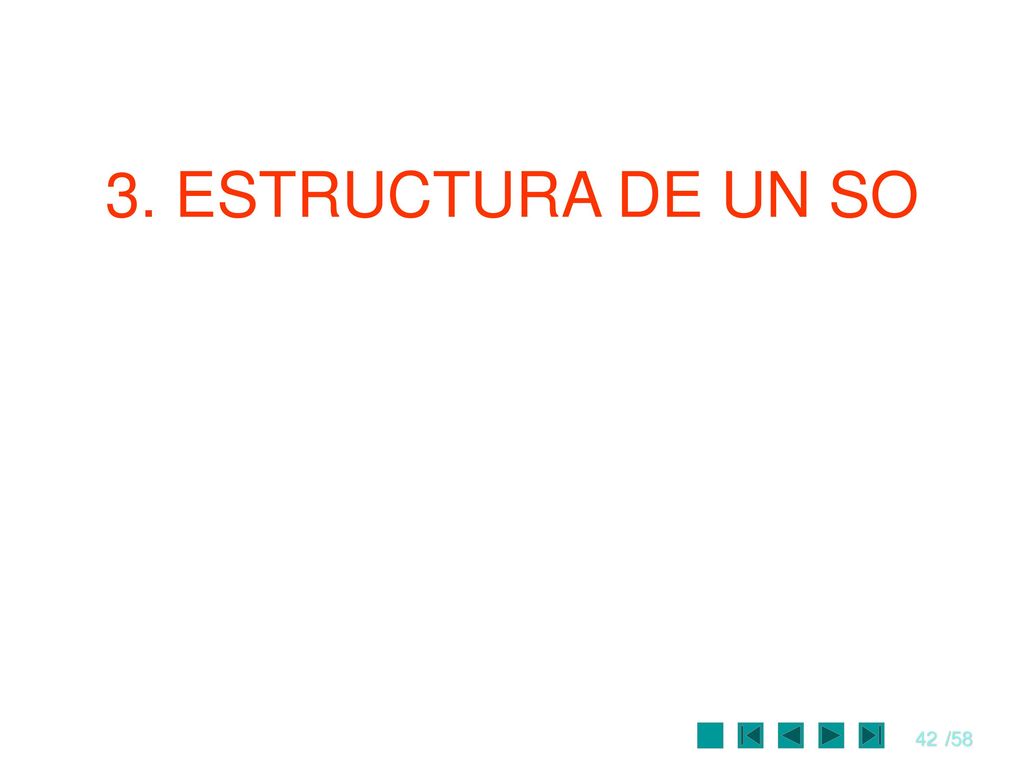

42 3. ESTRUCTURA DE UN SO

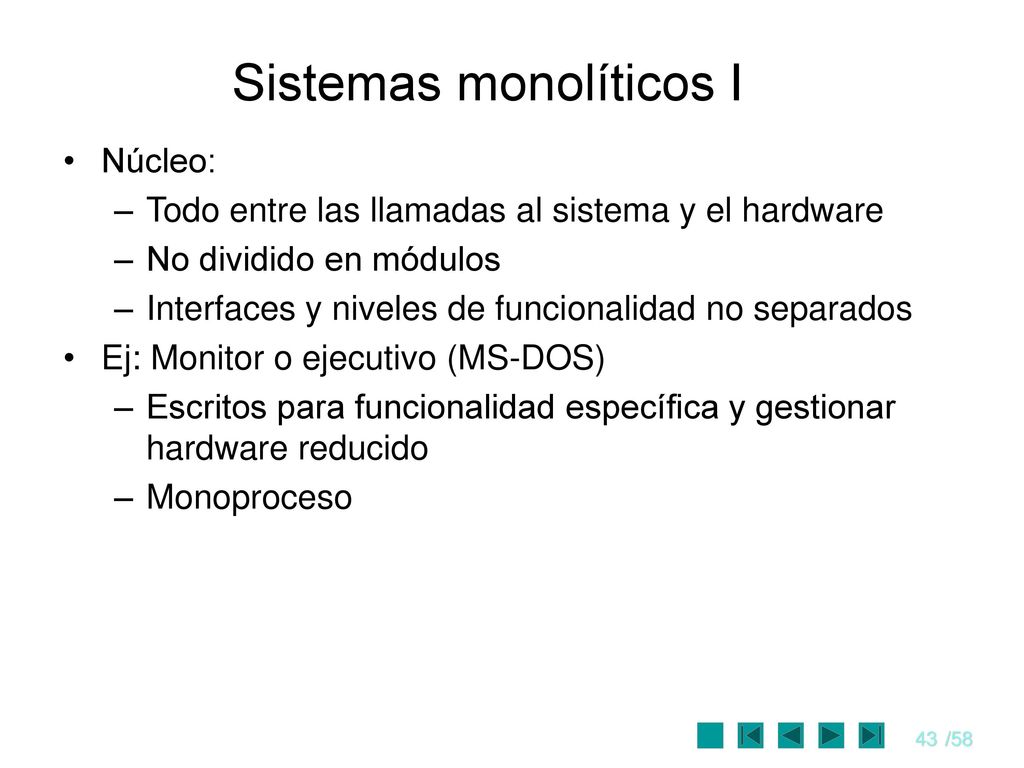

43 Sistemas monolíticos I
Núcleo: Todo entre las llamadas al sistema y el hardware No dividido en módulos Interfaces y niveles de funcionalidad no separados Ej: Monitor o ejecutivo (MS-DOS) Escritos para funcionalidad específica y gestionar hardware reducido Monoproceso

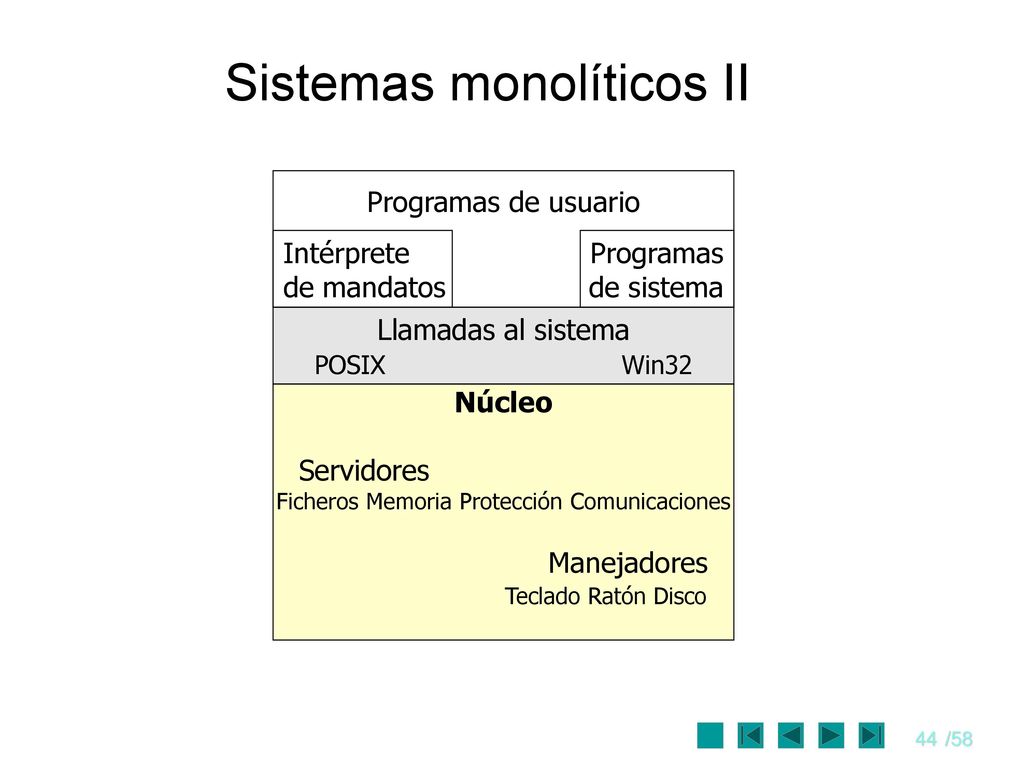

44 Sistemas monolíticos II
Intérprete de mandatos Programas de sistema Llamadas al sistema POSIX Win32 Núcleo Servidores Ficheros Memoria Protección Comunicaciones Manejadores Teclado Ratón Disco Programas de usuario

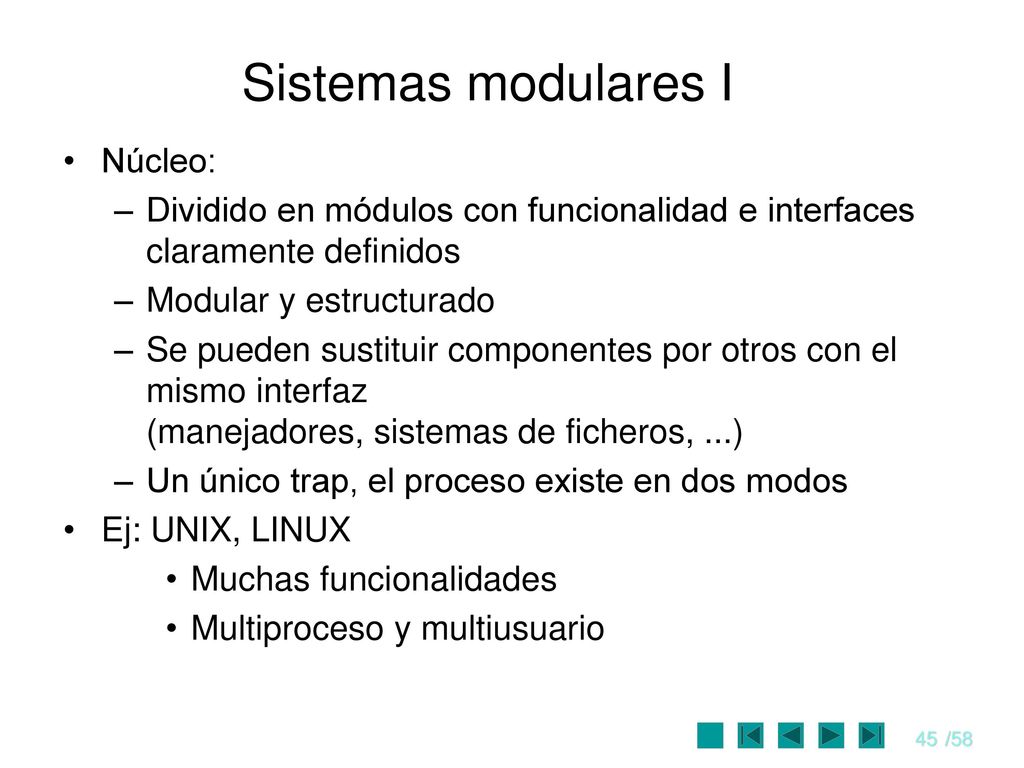

45 Sistemas modulares I Núcleo:
Dividido en módulos con funcionalidad e interfaces claramente definidos Modular y estructurado Se pueden sustituir componentes por otros con el mismo interfaz (manejadores, sistemas de ficheros, ...) Un único trap, el proceso existe en dos modos Ej: UNIX, LINUX Muchas funcionalidades Multiproceso y multiusuario

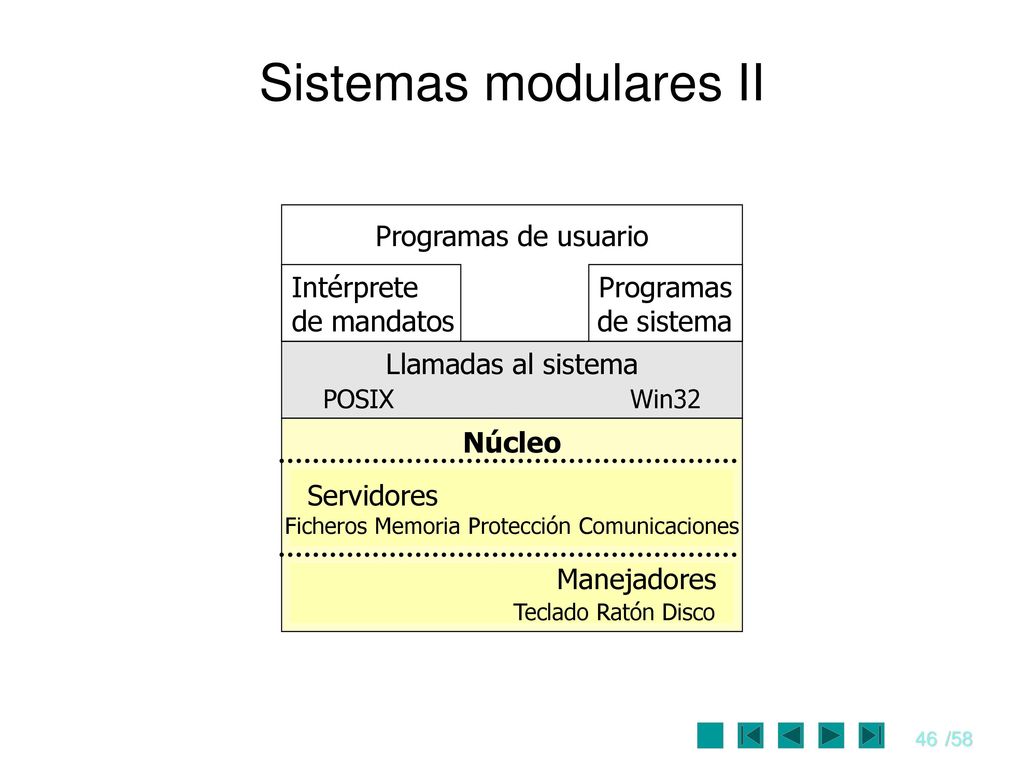

46 Ficheros Memoria Protección Comunicaciones
Sistemas modulares II Núcleo Intérprete de mandatos Programas de sistema Llamadas al sistema POSIX Win32 Programas de usuario Manejadores Teclado Ratón Disco Servidores Ficheros Memoria Protección Comunicaciones

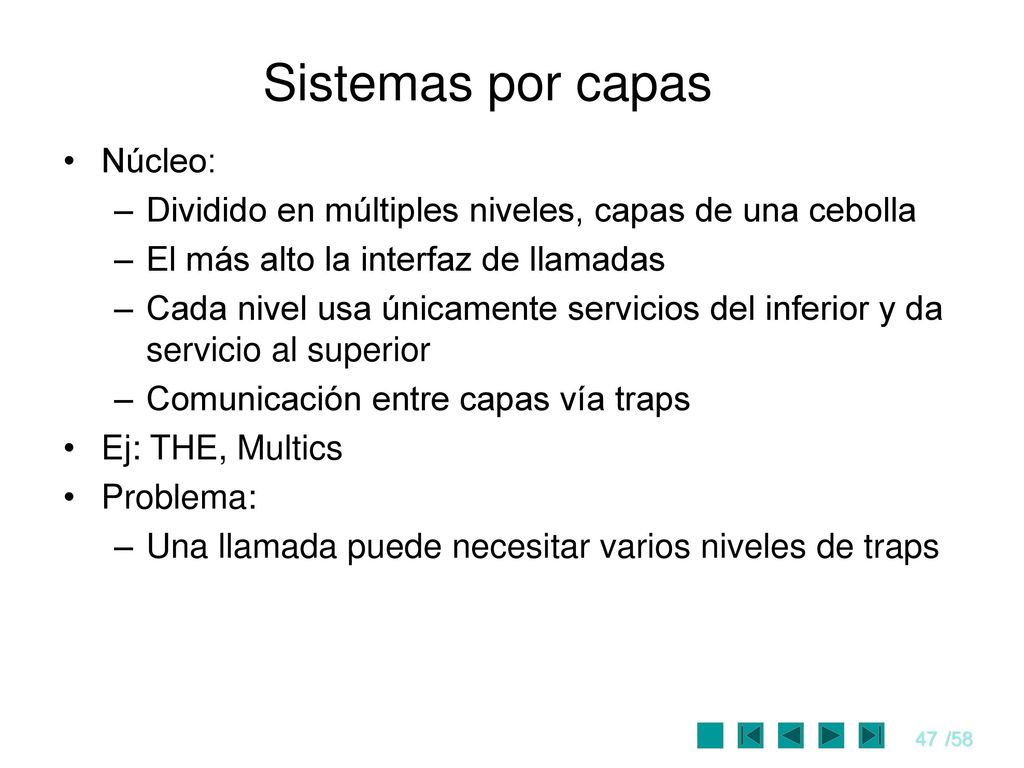

47 Sistemas por capas Núcleo:
Dividido en múltiples niveles, capas de una cebolla El más alto la interfaz de llamadas Cada nivel usa únicamente servicios del inferior y da servicio al superior Comunicación entre capas vía traps Ej: THE, Multics Problema: Una llamada puede necesitar varios niveles de traps

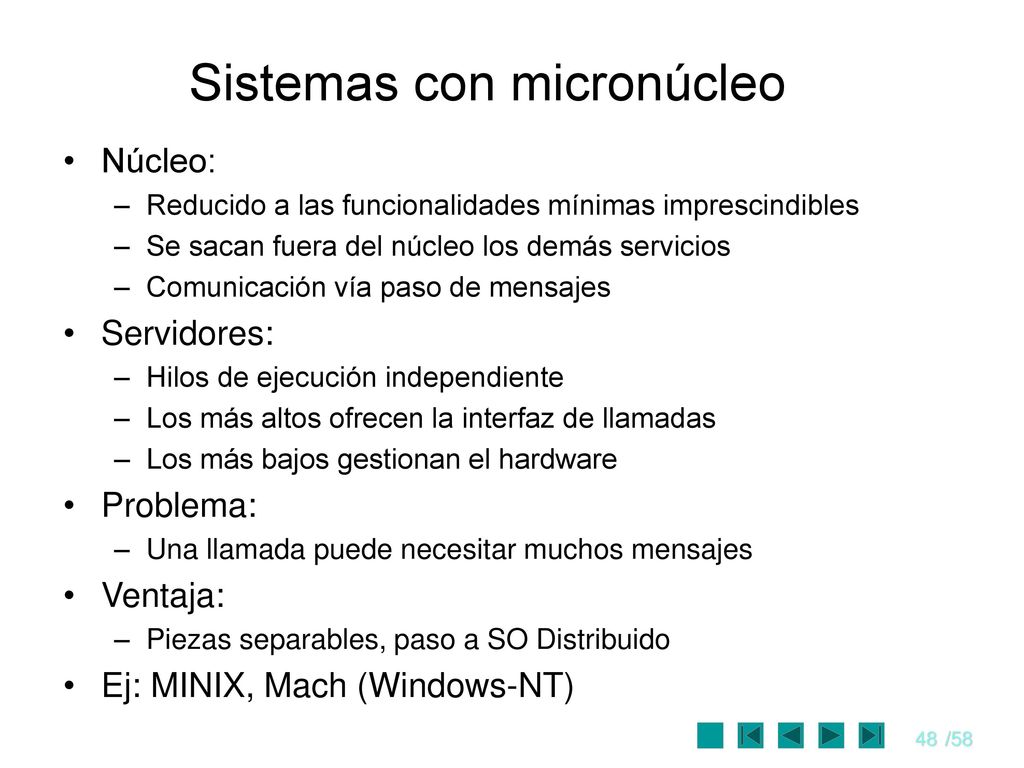

48 Sistemas con micronúcleo
Reducido a las funcionalidades mínimas imprescindibles Se sacan fuera del núcleo los demás servicios Comunicación vía paso de mensajes Servidores: Hilos de ejecución independiente Los más altos ofrecen la interfaz de llamadas Los más bajos gestionan el hardware Problema: Una llamada puede necesitar muchos mensajes Ventaja: Piezas separables, paso a SO Distribuido Ej: MINIX, Mach (Windows-NT)

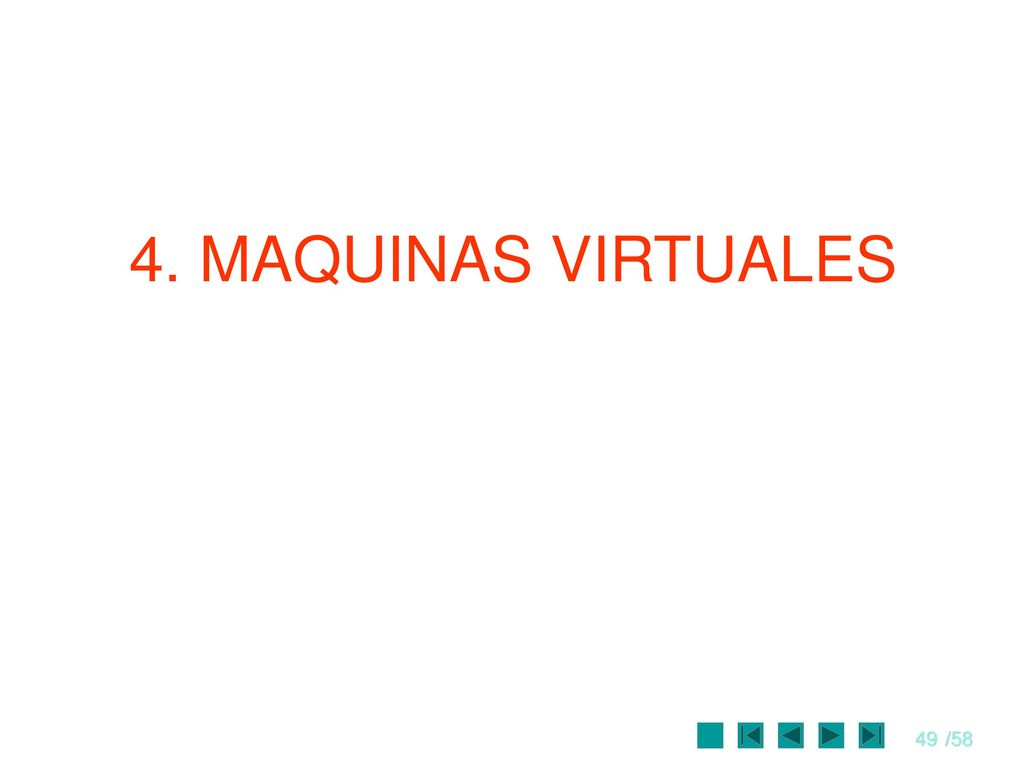

49 4. MAQUINAS VIRTUALES

50 Máquinas virtuales I Una MV crea una copia idéntica del hardware
Procesador con su propia memoria y E/S Sobre una MV se puede ejecutar cualquier SO Sobre el mismo computador varios SSOO a la vez El Monitor de MVs ejecuta sobre el HW real ¿Cómo se hace? Planificación UCP para MV  multiproceso Spooling y sistema ficheros  multiplexación E/S MV del operador  control del sistema Ventajas: Protección sencilla, muy modular, bueno para investigación y desarrollo (SO distribuido) Inconvenientes: Difícil compartir recursos Difícil implementar duplicados exactos del HW Usado para emular SSOO sobre otros Ej. VM-370, MS-DOS en Windows, VMware

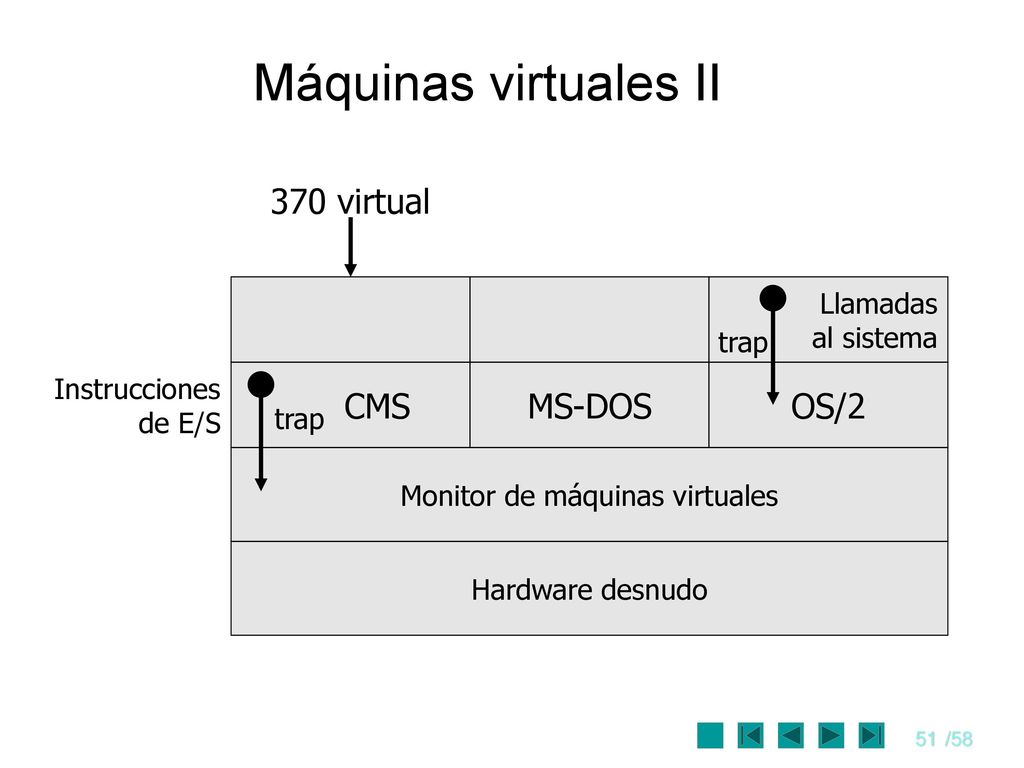

51 Monitor de máquinas virtuales
Máquinas virtuales II Hardware desnudo Monitor de máquinas virtuales CMS MS-DOS OS/2 Llamadas al sistema Instrucciones de E/S trap 370 virtual

52 DISEÑO E IMPLEMENTACION.

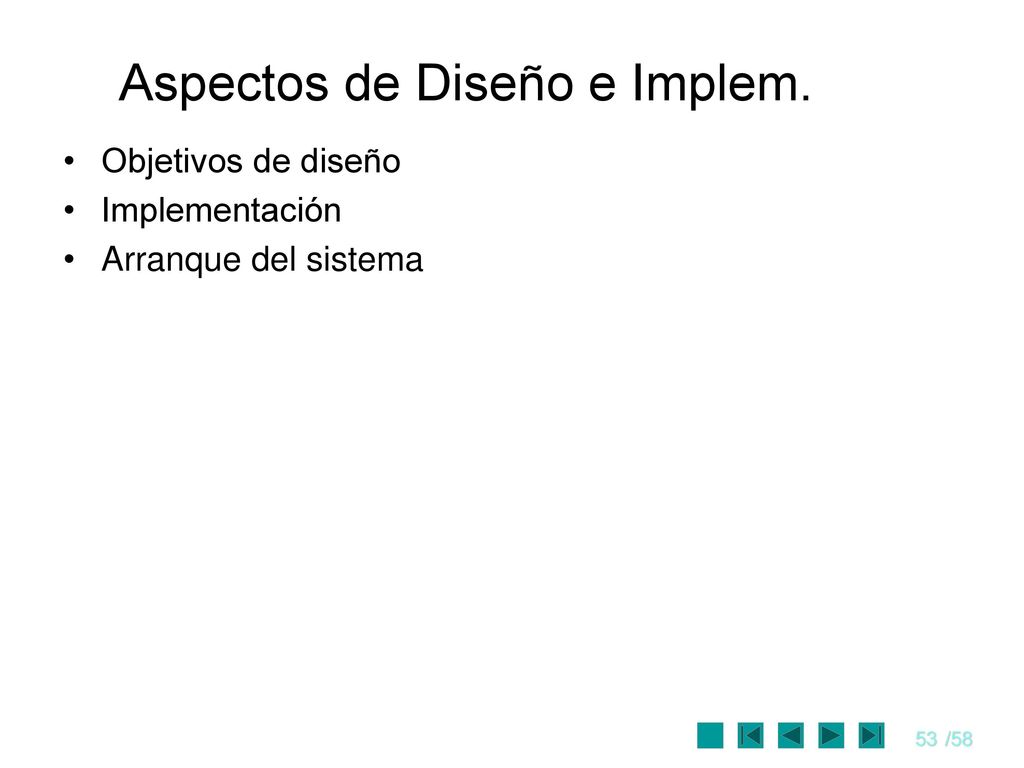

53 Aspectos de Diseño e Implem.
Objetivos de diseño Implementación Arranque del sistema

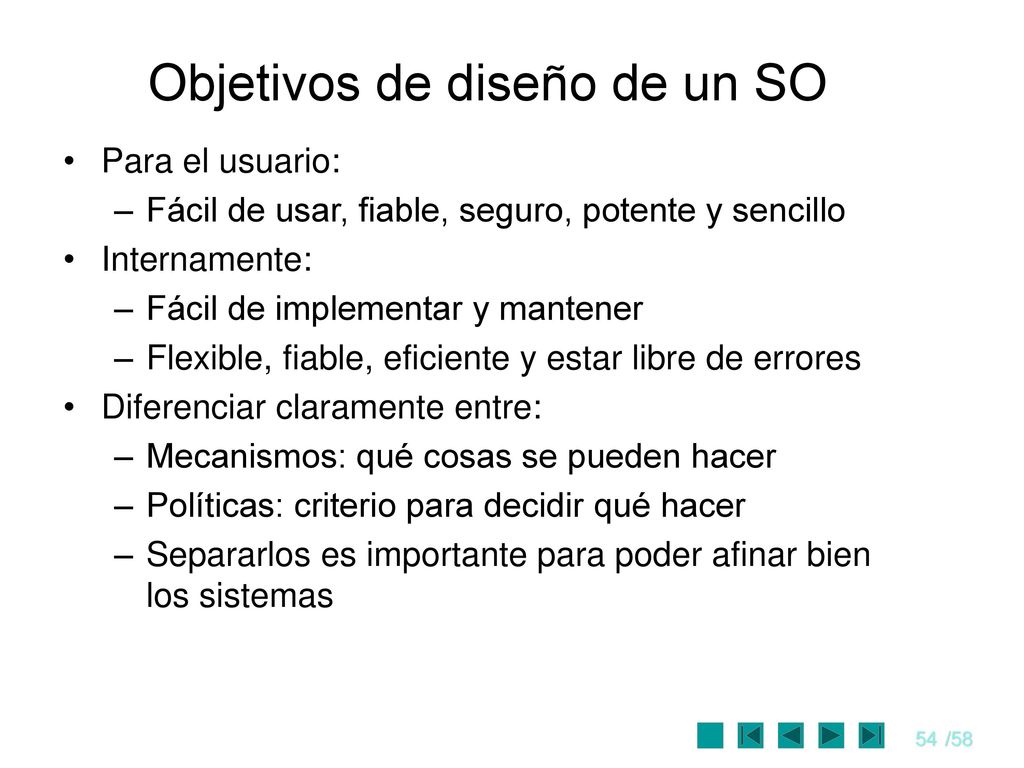

54 Objetivos de diseño de un SO
Para el usuario: Fácil de usar, fiable, seguro, potente y sencillo Internamente: Fácil de implementar y mantener Flexible, fiable, eficiente y estar libre de errores Diferenciar claramente entre: Mecanismos: qué cosas se pueden hacer Políticas: criterio para decidir qué hacer Separarlos es importante para poder afinar bien los sistemas

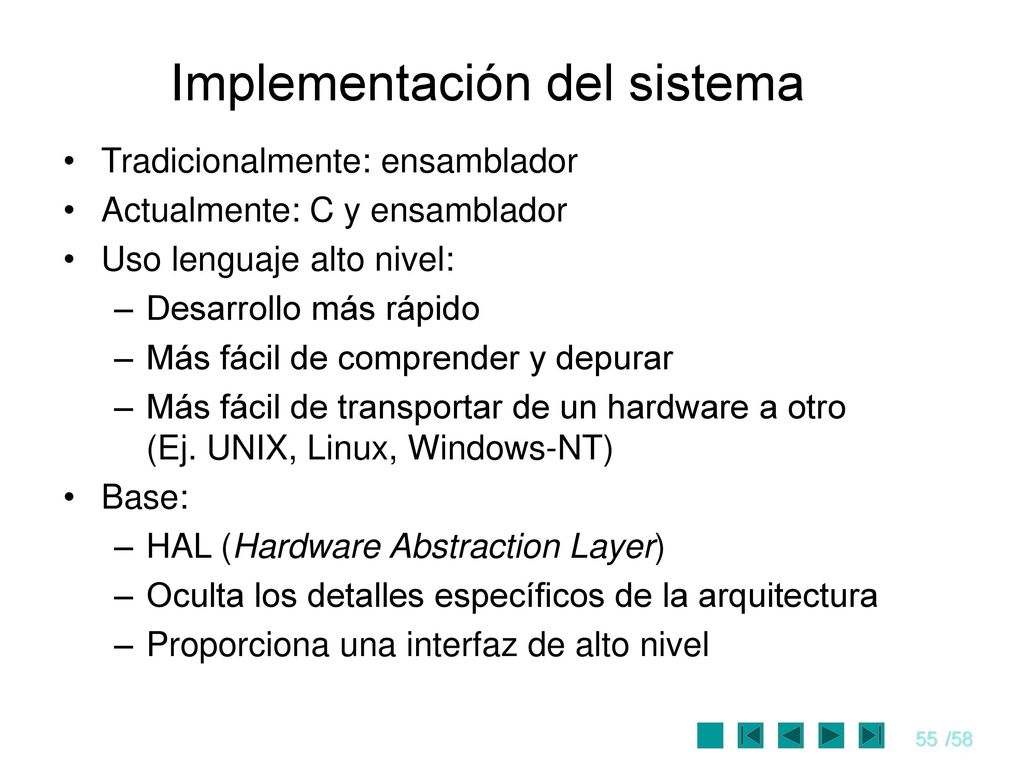

55 Implementación del sistema
Tradicionalmente: ensamblador Actualmente: C y ensamblador Uso lenguaje alto nivel: Desarrollo más rápido Más fácil de comprender y depurar Más fácil de transportar de un hardware a otro (Ej. UNIX, Linux, Windows-NT) Base: HAL (Hardware Abstraction Layer) Oculta los detalles específicos de la arquitectura Proporciona una interfaz de alto nivel

56 Arranque del sistema Cargador ROM
Carga y ejecuta el MRB Master Record Boot (sector de arranque) Carga y ejecuta el ejecutable del SO Ejecutable del SO Inicializa el núcleo Arranca e inicializa los manejadores de los dispositivos existentes Crea el primer proceso (PID==1) init. Proceso init Ejecuta scripts del nivel (rc.#) Se lanzan los servidores Sigue el guión inittab Crea un proceso login por terminal Proceso login Autentifica el acceso de usuarios al sistema Crea un shell (intérprete de mandatos)

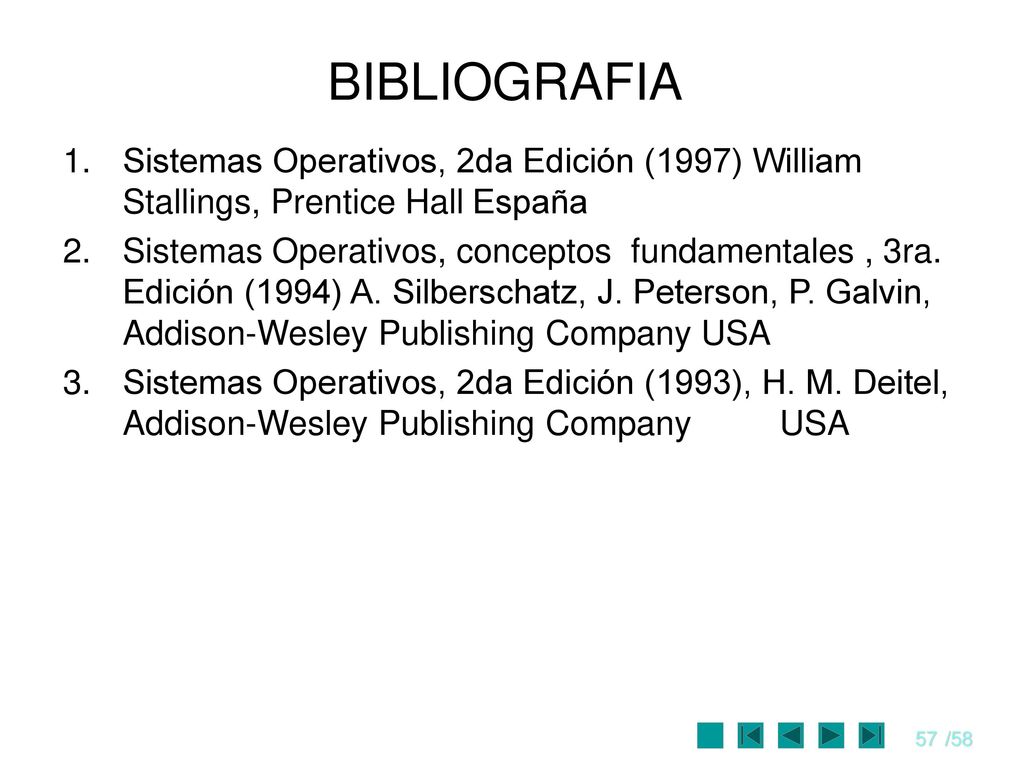

57 BIBLIOGRAFIA Sistemas Operativos, 2da Edición (1997) William Stallings, Prentice Hall España Sistemas Operativos, conceptos fundamentales , 3ra. Edición (1994) A. Silberschatz, J. Peterson, P. Galvin, Addison-Wesley Publishing Company USA Sistemas Operativos, 2da Edición (1993), H. M. Deitel, Addison-Wesley Publishing Company USA
