OBSERVATORIO NAVAL BUENOS AIRES SERVICIO PÚBLICO DE LA HORA OFICIAL ARGENTINA A. Cifuentes, C. Esperón, J.Salday 08/05/2018 1

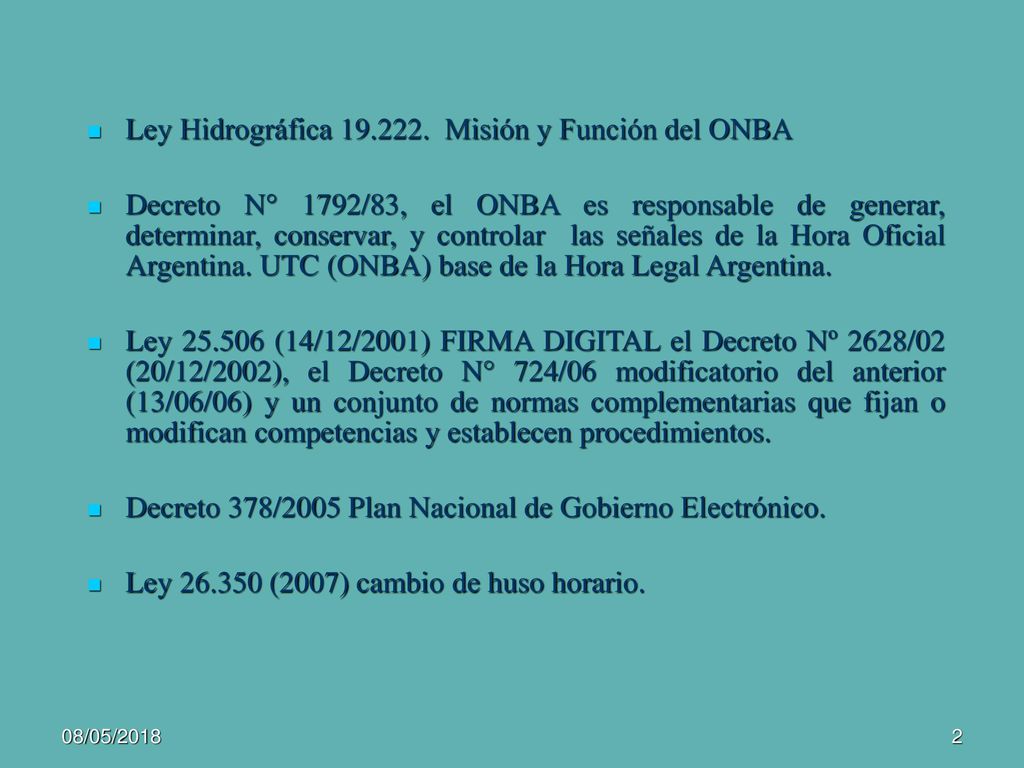

2 Ley Hidrográfica 19.222. Misión y Función del ONBA
Decreto N° 1792/83, el ONBA es responsable de generar, determinar, conservar, y controlar las señales de la Hora Oficial Argentina. UTC (ONBA) base de la Hora Legal Argentina. Ley (14/12/2001) FIRMA DIGITAL el Decreto Nº 2628/02 (20/12/2002), el Decreto N° 724/06 modificatorio del anterior (13/06/06) y un conjunto de normas complementarias que fijan o modifican competencias y establecen procedimientos. Decreto 378/2005 Plan Nacional de Gobierno Electrónico. Ley (2007) cambio de huso horario. 08/05/2018

3 SEÑALES HORARIAS GENERADAS POR EL ONBA

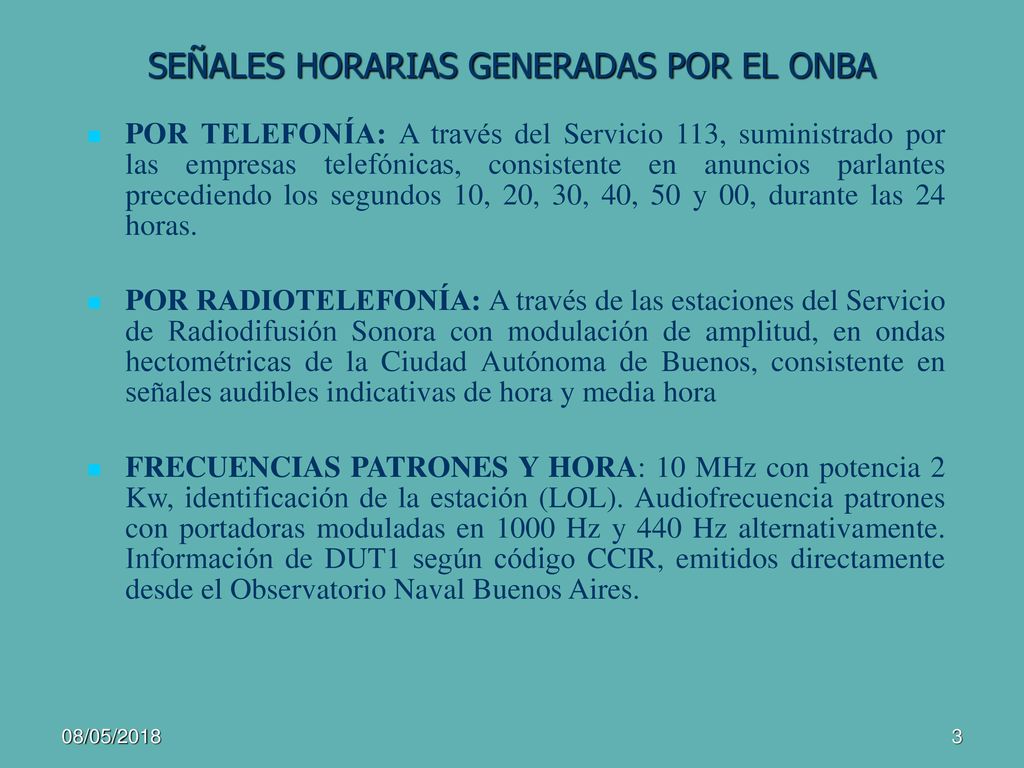

POR TELEFONÍA: A través del Servicio 113, suministrado por las empresas telefónicas, consistente en anuncios parlantes precediendo los segundos 10, 20, 30, 40, 50 y 00, durante las 24 horas. POR RADIOTELEFONÍA: A través de las estaciones del Servicio de Radiodifusión Sonora con modulación de amplitud, en ondas hectométricas de la Ciudad Autónoma de Buenos, consistente en señales audibles indicativas de hora y media hora FRECUENCIAS PATRONES Y HORA: 10 MHz con potencia 2 Kw, identificación de la estación (LOL). Audiofrecuencia patrones con portadoras moduladas en 1000 Hz y 440 Hz alternativamente. Información de DUT1 según código CCIR, emitidos directamente desde el Observatorio Naval Buenos Aires. 08/05/2018

4 Equipamiento del ONBA Microsemi 5071A
Osciladores de cesio son el estándar primario para el tiempo y las mediciones de frecuencia y la base de tiempo atómico, debido a que el segundo se define con respecto a las transiciones de energía del átomo de cesio. Osciladores de cesio tienen una precisión mejor que 1 x y tienen una excelente estabilidad a largo plazo. 08/05/2018

5 Agilent 53132A - 2 canales de entrada de 225 MHz

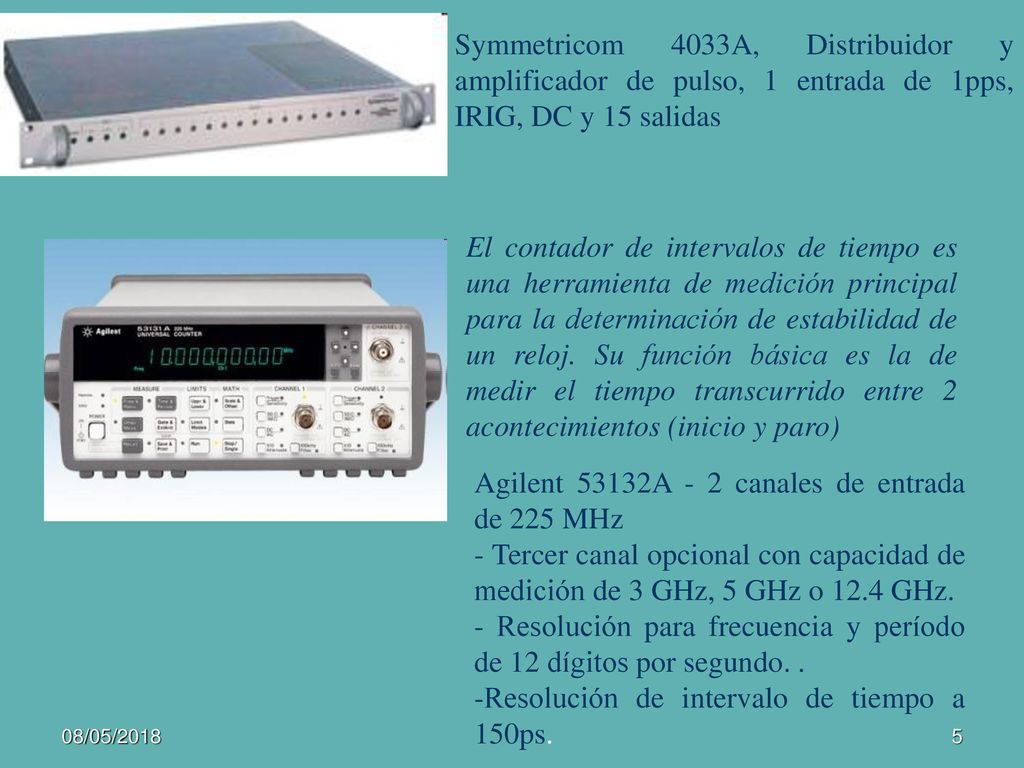

Symmetricom 4033A, Distribuidor y amplificador de pulso, 1 entrada de 1pps, IRIG, DC y 15 salidas El contador de intervalos de tiempo es una herramienta de medición principal para la determinación de estabilidad de un reloj. Su función básica es la de medir el tiempo transcurrido entre 2 acontecimientos (inicio y paro) Agilent 53132A - 2 canales de entrada de 225 MHz - Tercer canal opcional con capacidad de medición de 3 GHz, 5 GHz o 12.4 GHz. - Resolución para frecuencia y período de 12 dígitos por segundo. . Resolución de intervalo de tiempo a 150ps. 08/05/2018

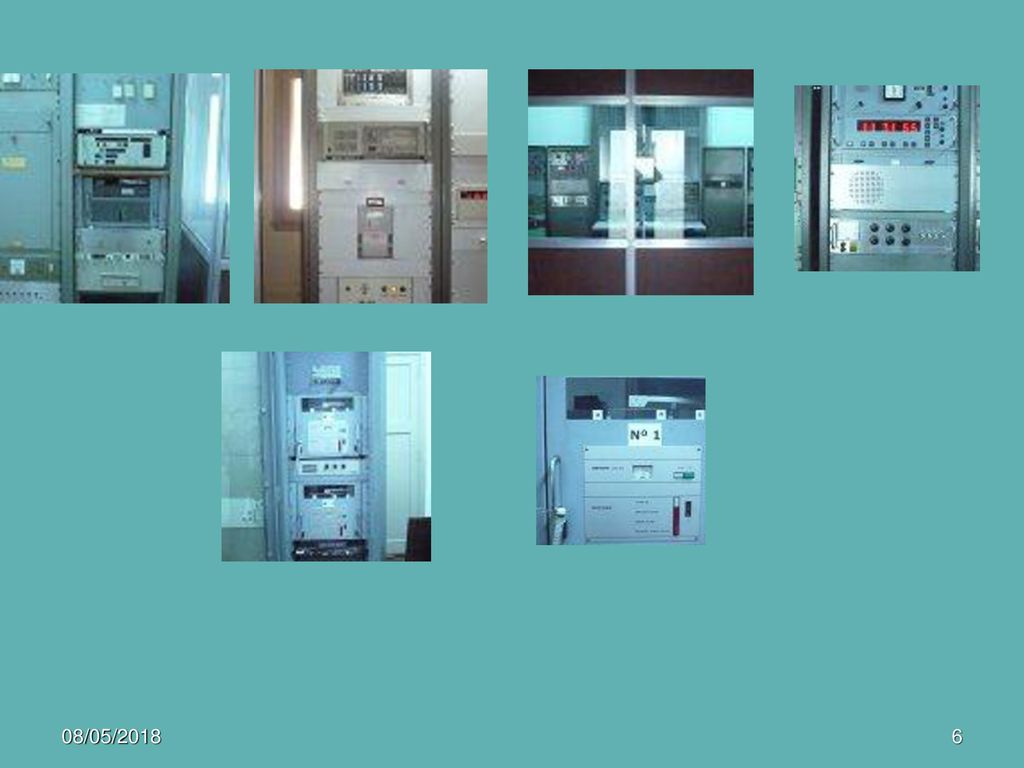

6 08/05/2018

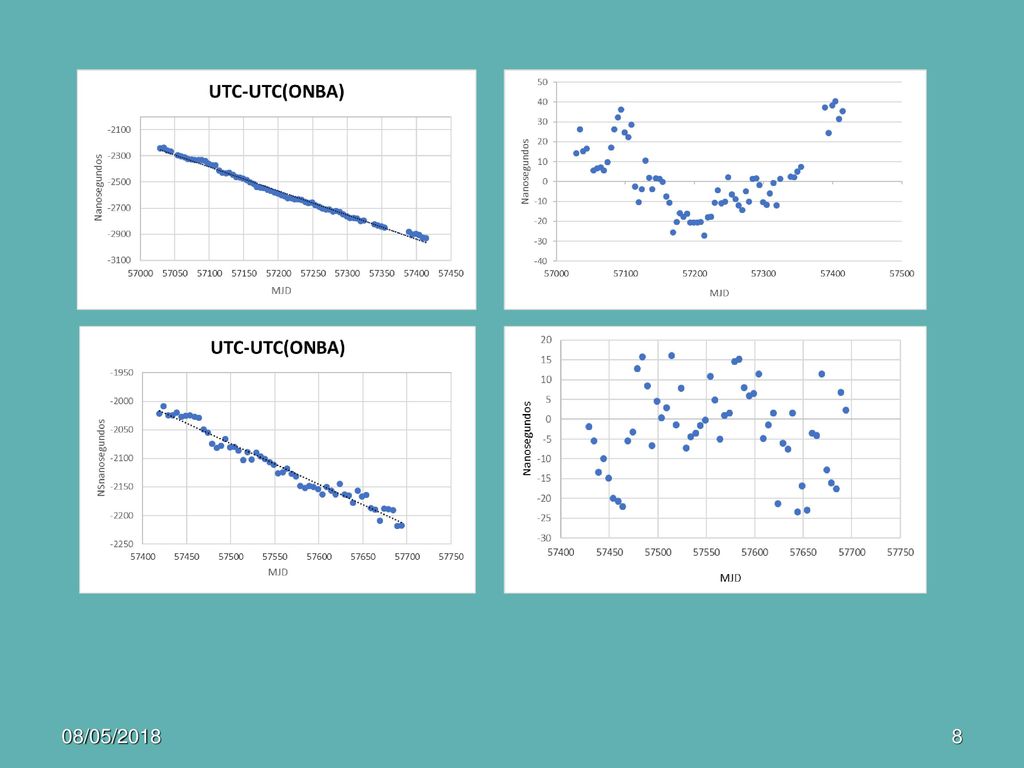

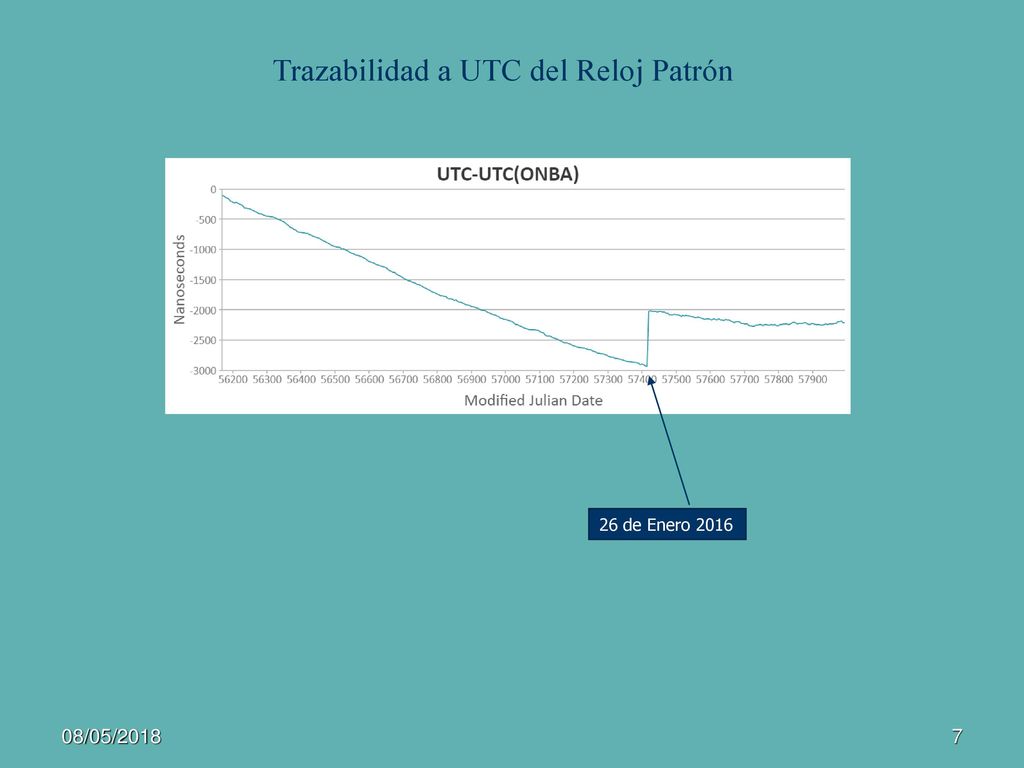

7 Trazabilidad a UTC del Reloj Patrón
26 de Enero 2016 08/05/2018

8 08/05/2018

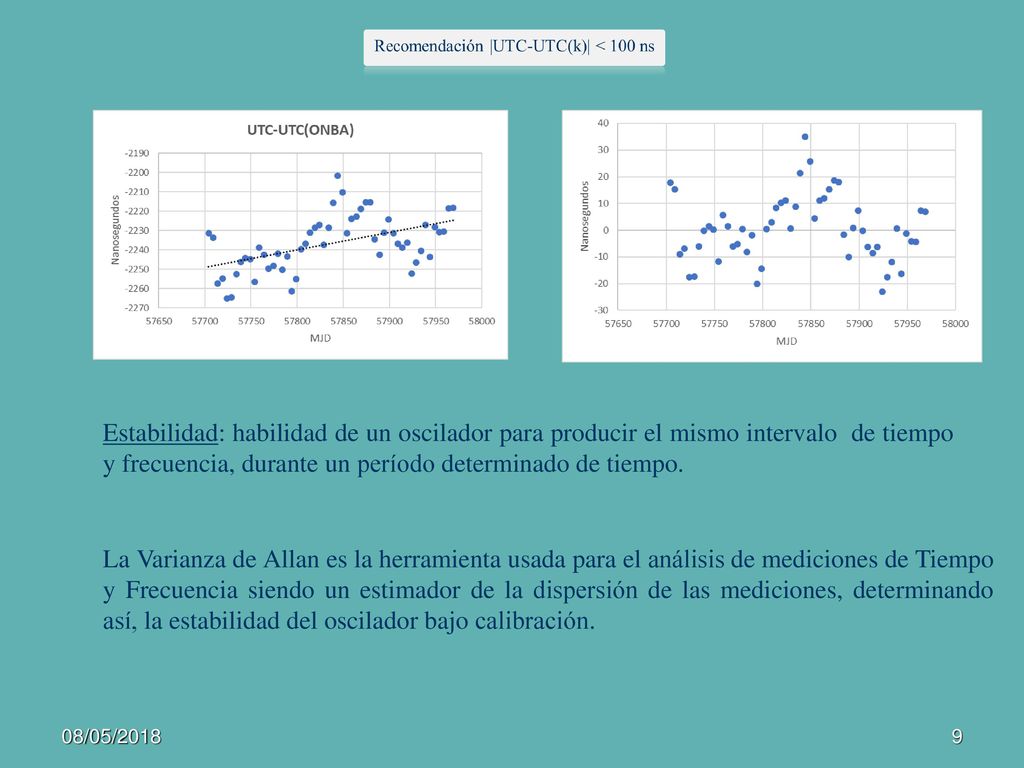

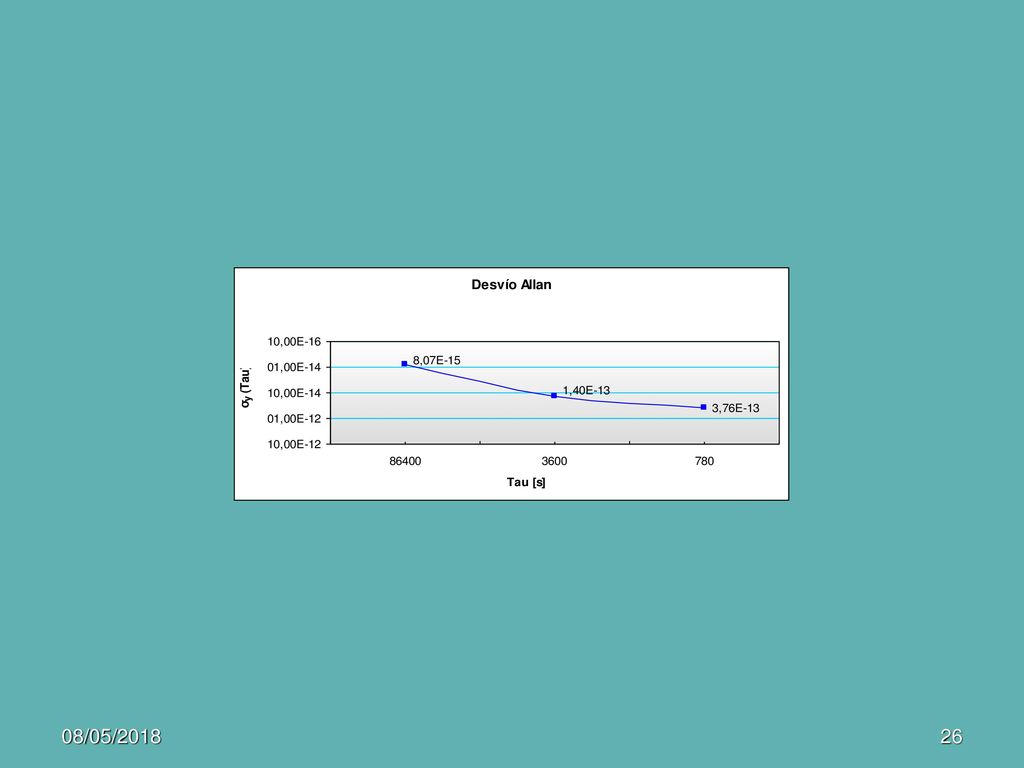

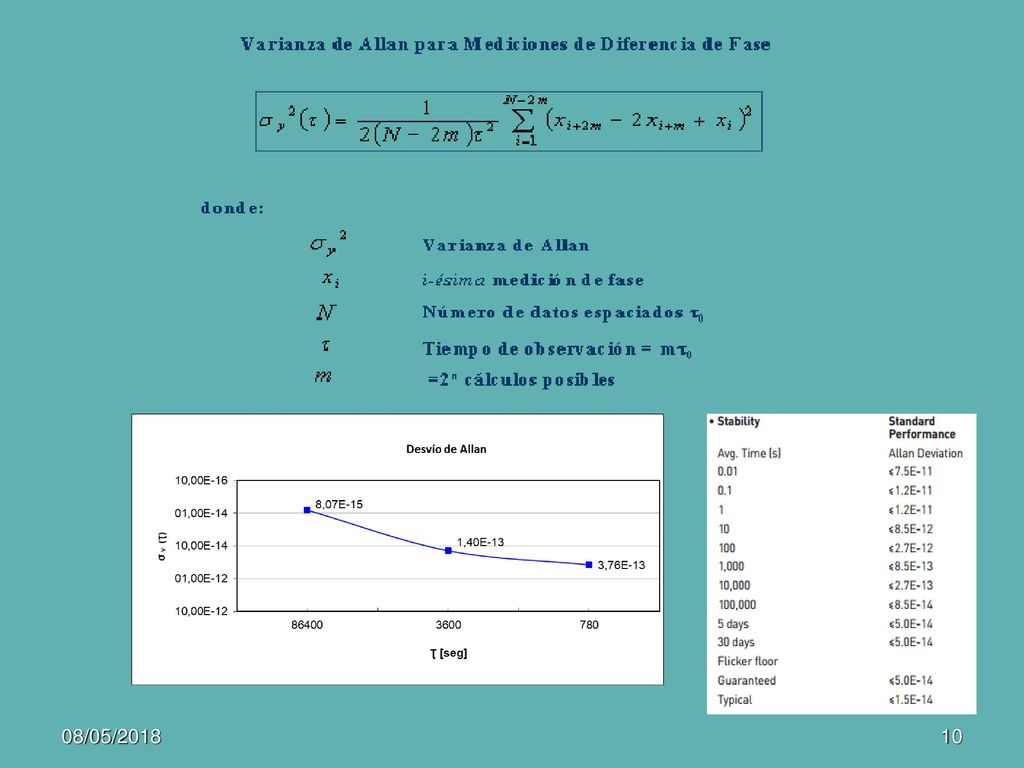

9 Estabilidad: habilidad de un oscilador para producir el mismo intervalo de tiempo y frecuencia, durante un período determinado de tiempo. La Varianza de Allan es la herramienta usada para el análisis de mediciones de Tiempo y Frecuencia siendo un estimador de la dispersión de las mediciones, determinando así, la estabilidad del oscilador bajo calibración. 08/05/2018

10 08/05/2018

11 Microsemi SyncServer S650

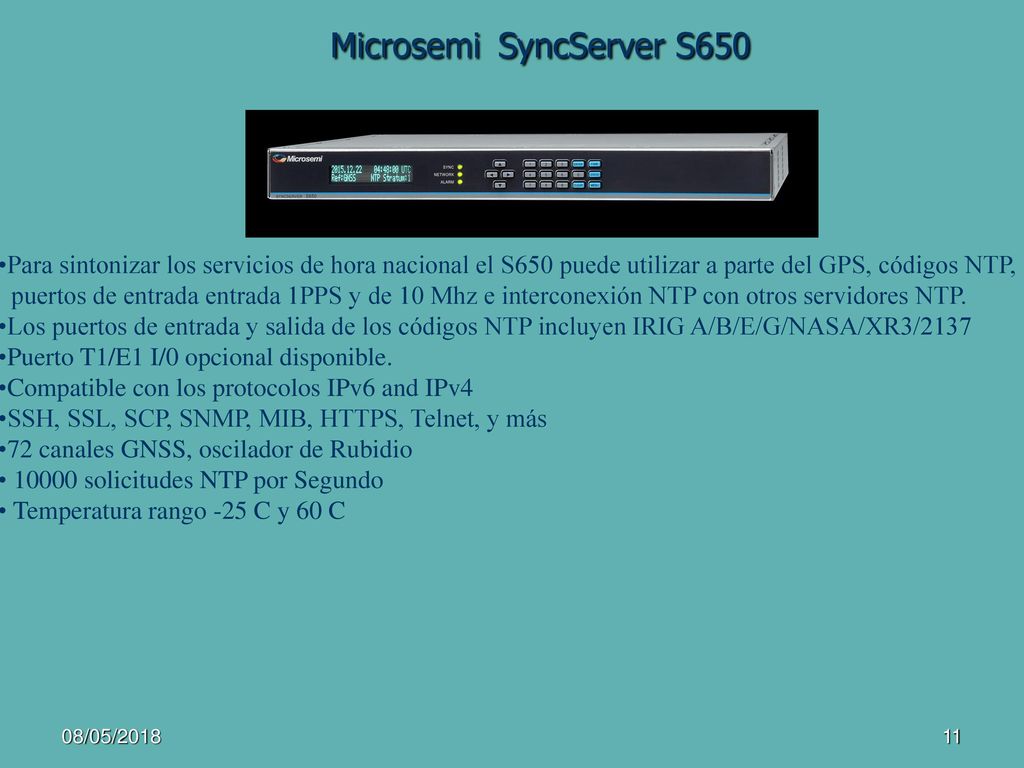

Para sintonizar los servicios de hora nacional el S650 puede utilizar a parte del GPS, códigos NTP, puertos de entrada entrada 1PPS y de 10 Mhz e interconexión NTP con otros servidores NTP. Los puertos de entrada y salida de los códigos NTP incluyen IRIG A/B/E/G/NASA/XR3/2137 Puerto T1/E1 I/0 opcional disponible. Compatible con los protocolos IPv6 and IPv4 SSH, SSL, SCP, SNMP, MIB, HTTPS, Telnet, y más 72 canales GNSS, oscilador de Rubidio 10000 solicitudes NTP por Segundo Temperatura rango -25 C y 60 C 08/05/2018

12 Microsemi SyncServer S650

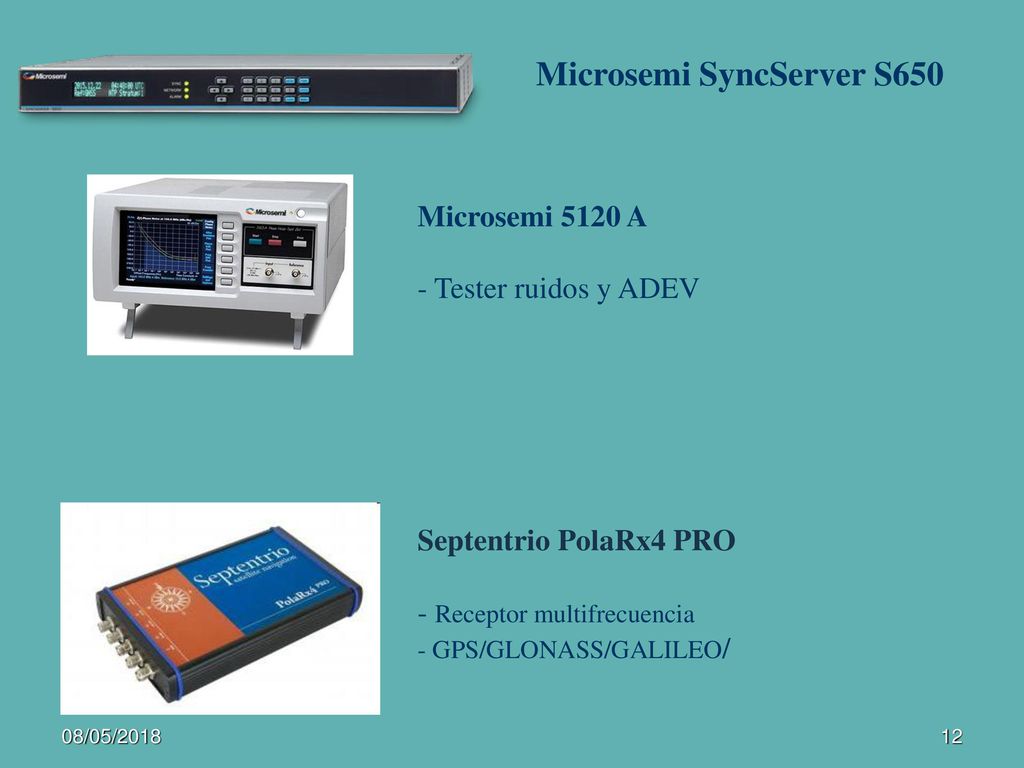

Microsemi 5120 A Tester ruidos y ADEV Septentrio PolaRx4 PRO Receptor multifrecuencia GPS/GLONASS/GALILEO/ 08/05/2018

13 Emisores de Frecuencias Patrones de 5 y 10 Mhz

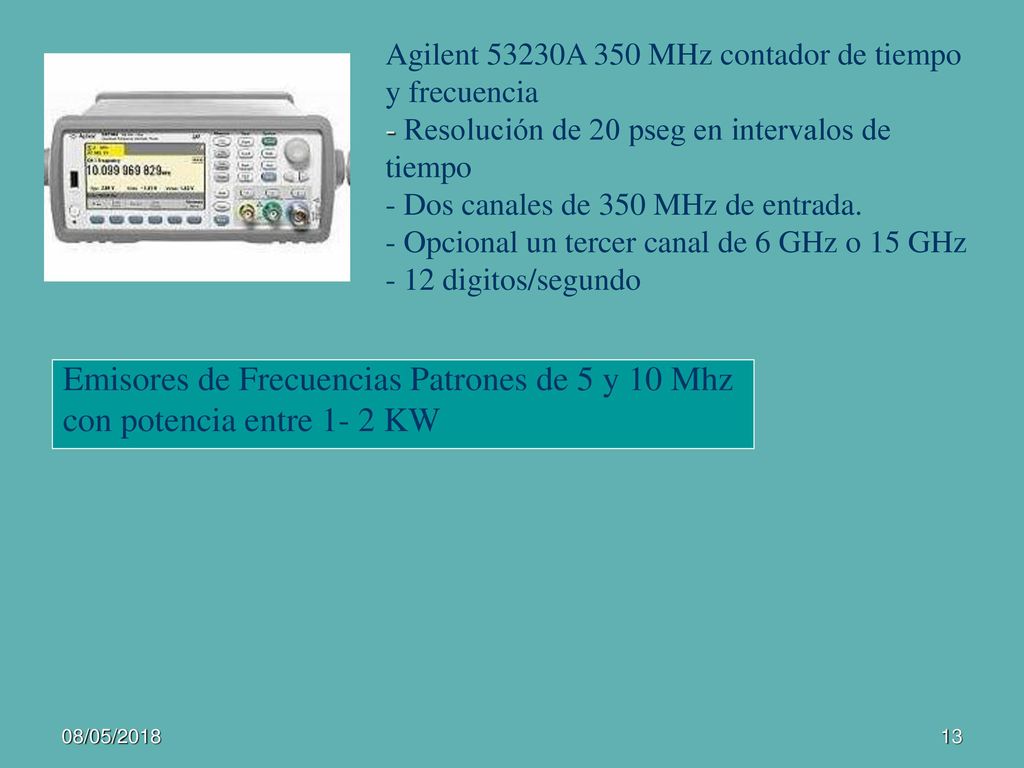

Agilent 53230A 350 MHz contador de tiempo y frecuencia Resolución de 20 pseg en intervalos de tiempo Dos canales de 350 MHz de entrada. Opcional un tercer canal de 6 GHz o 15 GHz - 12 digitos/segundo Emisores de Frecuencias Patrones de 5 y 10 Mhz con potencia entre 1- 2 KW 08/05/2018

14 Servidor de Tiempo SyncSer 650

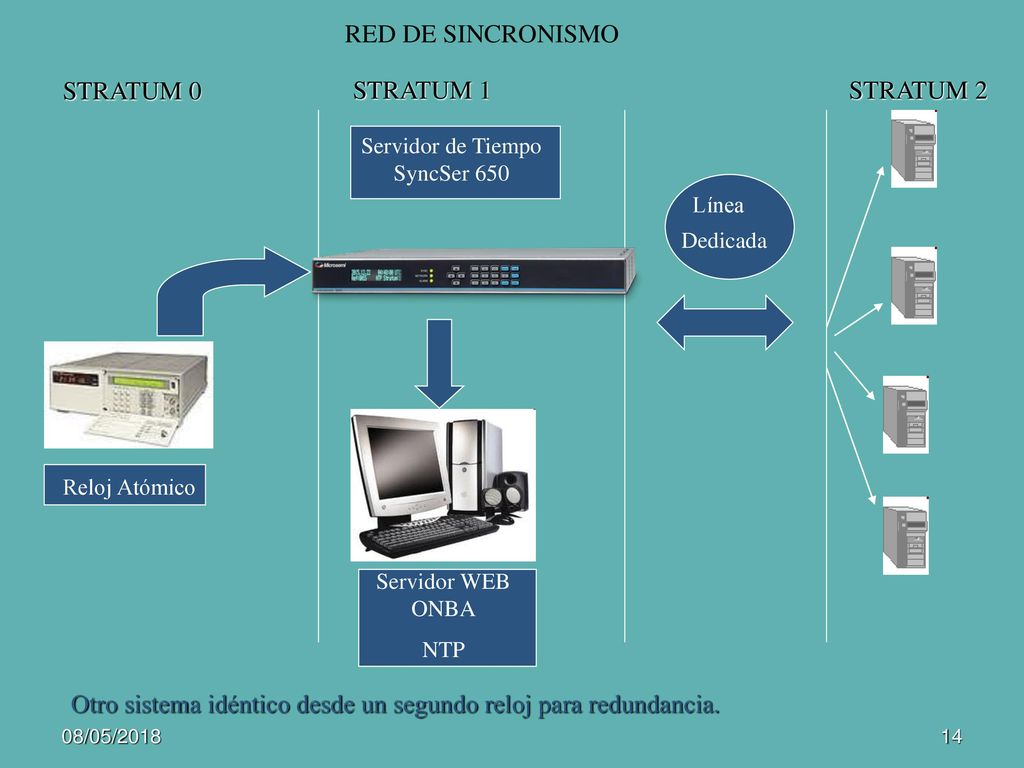

RED DE SINCRONISMO STRATUM 0 STRATUM 1 STRATUM 2 Servidor de Tiempo SyncSer 650 Línea Dedicada Reloj Atómico Servidor WEB ONBA NTP Otro sistema idéntico desde un segundo reloj para redundancia. 08/05/2018

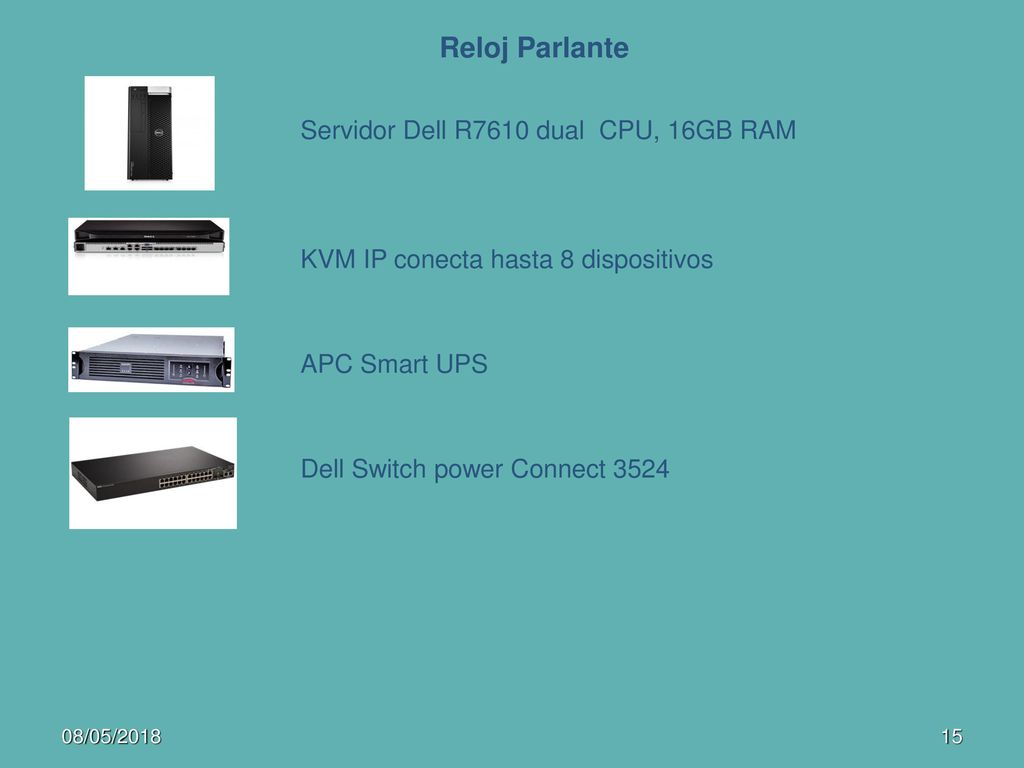

15 Reloj Parlante Servidor Dell R7610 dual CPU, 16GB RAM
KVM IP conecta hasta 8 dispositivos APC Smart UPS Dell Switch power Connect 3524 08/05/2018

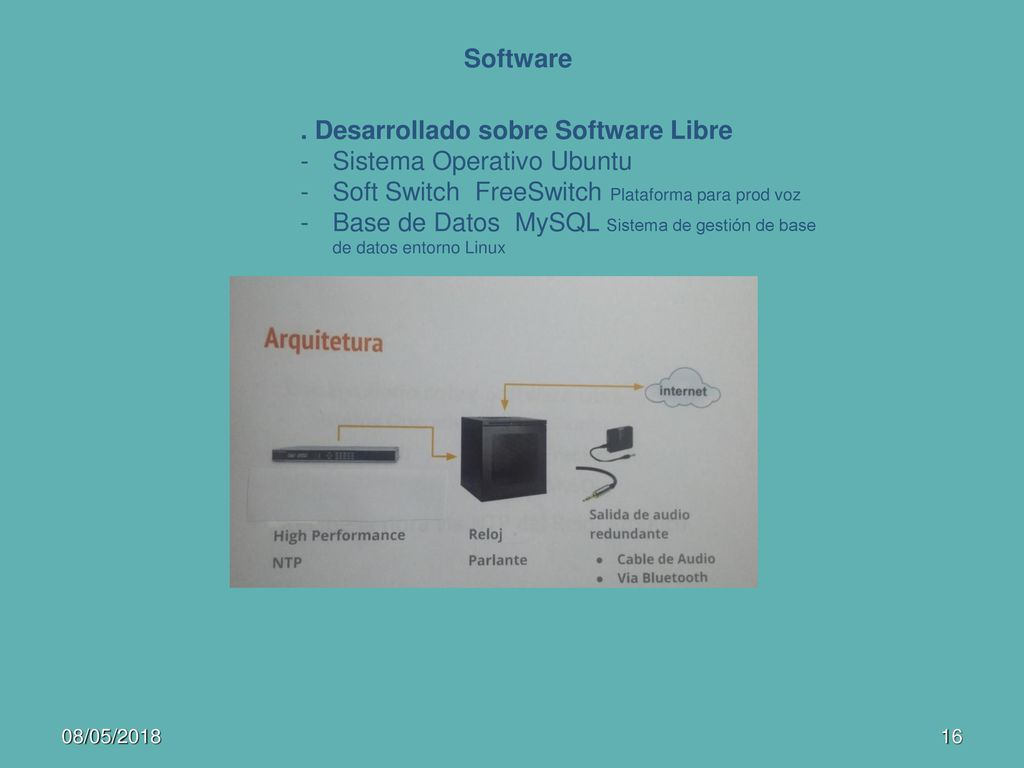

16 . Desarrollado sobre Software Libre Sistema Operativo Ubuntu
Soft Switch FreeSwitch Plataforma para prod voz Base de Datos MySQL Sistema de gestión de base de datos entorno Linux 08/05/2018

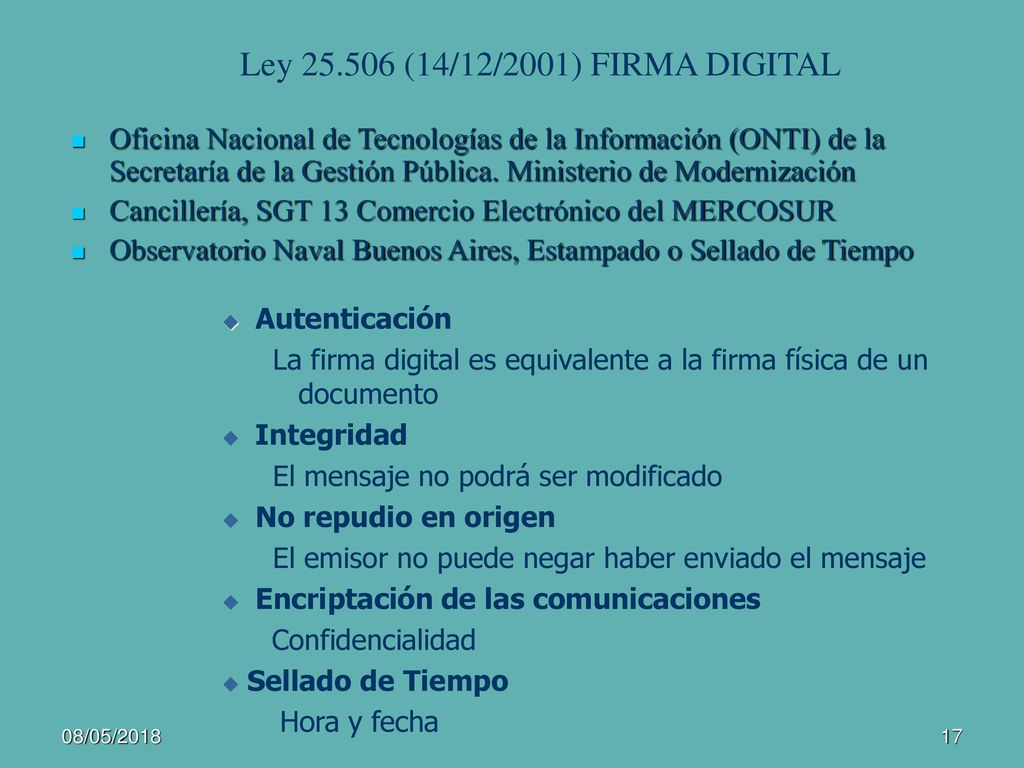

17 Ley (14/12/2001) FIRMA DIGITAL Oficina Nacional de Tecnologías de la Información (ONTI) de la Secretaría de la Gestión Pública. Ministerio de Modernización Cancillería, SGT 13 Comercio Electrónico del MERCOSUR Observatorio Naval Buenos Aires, Estampado o Sellado de Tiempo Autenticación La firma digital es equivalente a la firma física de un documento Integridad El mensaje no podrá ser modificado No repudio en origen El emisor no puede negar haber enviado el mensaje Encriptación de las comunicaciones Confidencialidad Sellado de Tiempo Hora y fecha 08/05/2018

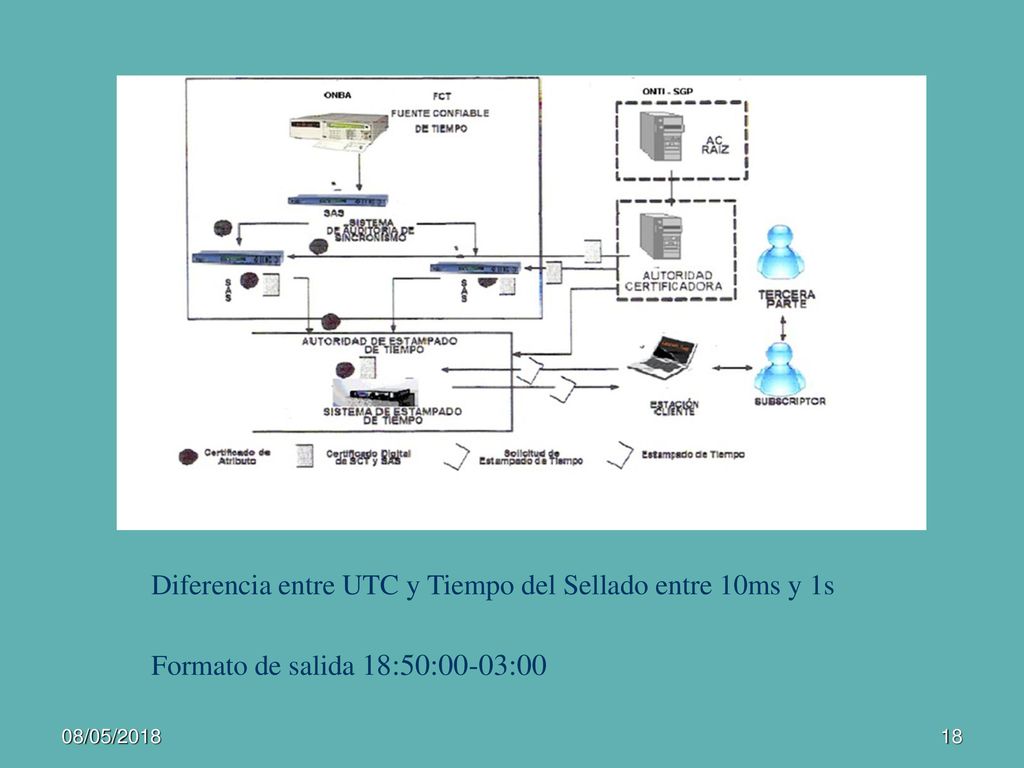

18 Diferencia entre UTC y Tiempo del Sellado entre 10ms y 1s
Formato de salida 18:50:00-03:00 08/05/2018

19 Público de la Hora Oficial Argentina (Dec 1792/83 y Ley Hidrográfica).
Conclusiones: Recuperar y actualizar capacidades técnicas y tecnológicas del Servicio Público de la Hora Oficial Argentina (Dec 1792/83 y Ley Hidrográfica). - Incrementar el número de relojes atómicos - Mejorar las capacidades de medición. - Mejorar la trazabilidad con el BIPM - Sincronismo y Firma Digital Ingreso de personal técnico en áreas de la Informática, Electrónica. 08/05/2018

20 08/05/2018

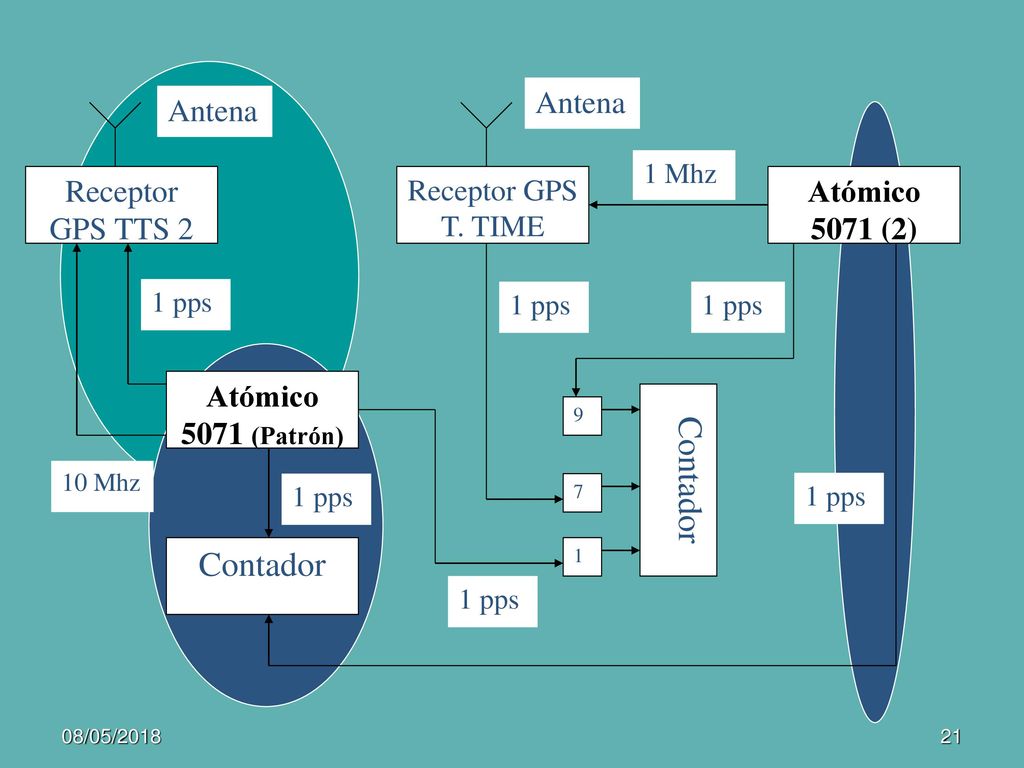

21 Contador Contador Antena Antena Receptor GPS TTS 2 Atómico 5071 (2)
1 Mhz Receptor GPS TTS 2 Receptor GPS T. TIME Atómico 5071 (2) 1 pps 1 pps 1 pps Atómico 5071 (Patrón) 9 Contador 10 Mhz 1 pps 7 1 pps Contador 1 1 pps 08/05/2018

22 ~ U$S 08/05/2018

23 Dra. María Silvina De Biasi (FCAG) Agr. Demián Gómez (IGN)
AGRADECIMIENTOS Dra. María Silvina De Biasi (FCAG) Agr. Demián Gómez (IGN) Dr. E. F. Arias (BIPM) 08/05/2018

24 manera que la secuencia de cambios en la escala UTC será:

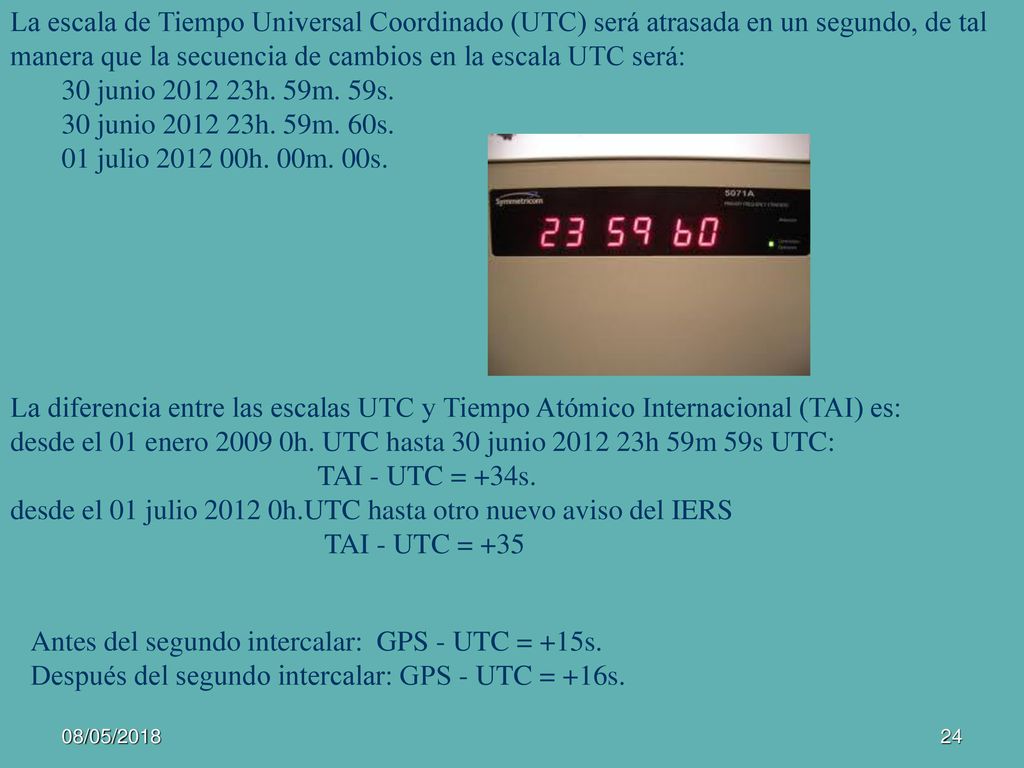

La escala de Tiempo Universal Coordinado (UTC) será atrasada en un segundo, de tal manera que la secuencia de cambios en la escala UTC será: 30 junio h. 59m. 59s. 30 junio h. 59m. 60s. 01 julio h. 00m. 00s. La diferencia entre las escalas UTC y Tiempo Atómico Internacional (TAI) es: desde el 01 enero h. UTC hasta 30 junio h 59m 59s UTC: TAI - UTC = +34s. desde el 01 julio h.UTC hasta otro nuevo aviso del IERS TAI - UTC = +35 Antes del segundo intercalar: GPS - UTC = +15s. Después del segundo intercalar: GPS - UTC = +16s. 08/05/2018

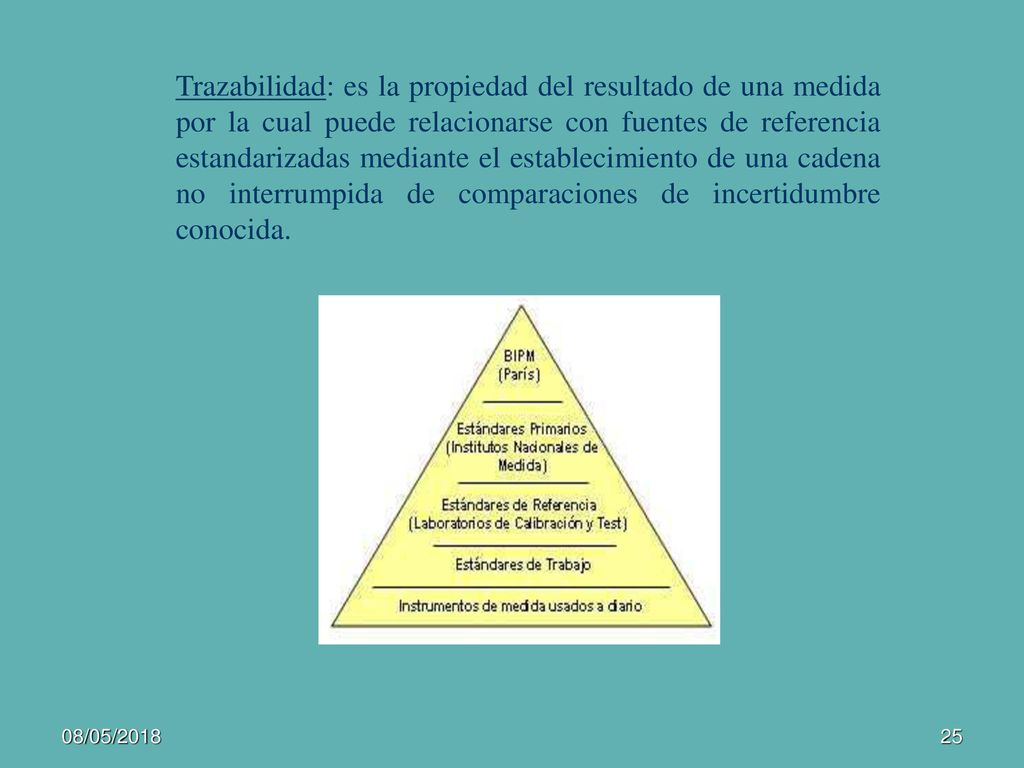

25 Trazabilidad: es la propiedad del resultado de una medida por la cual puede relacionarse con fuentes de referencia estandarizadas mediante el establecimiento de una cadena no interrumpida de comparaciones de incertidumbre conocida. 08/05/2018

26 08/05/2018

27 UT1-UTC < 0.9 s (Boletín C, IERS)

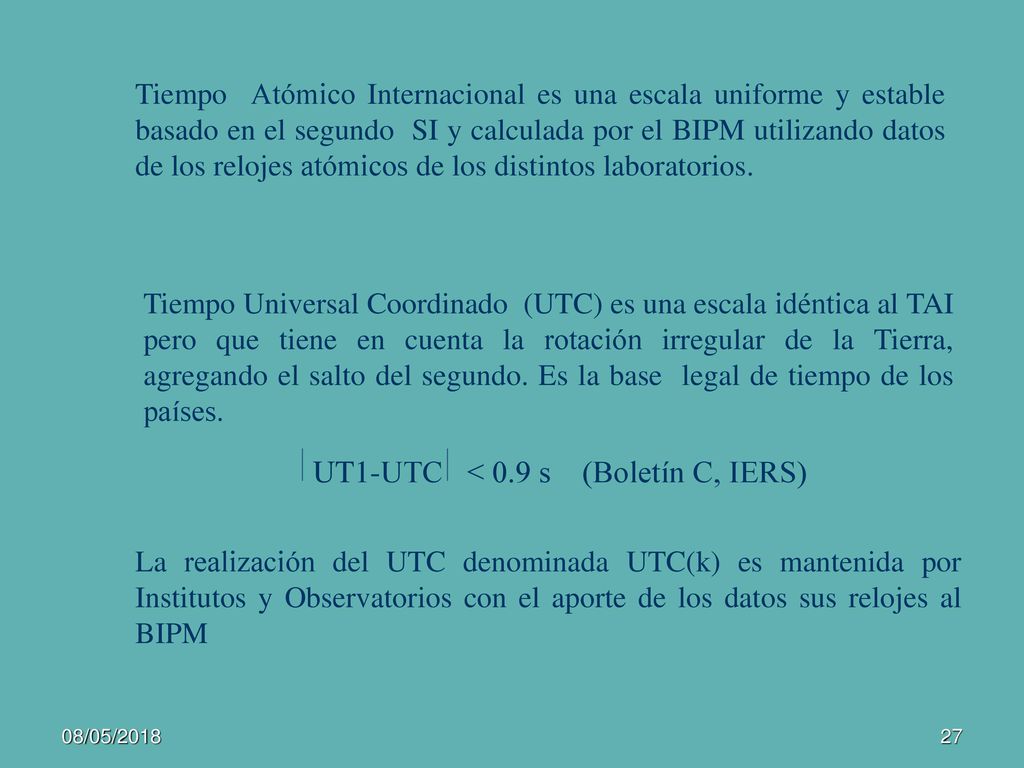

Tiempo Atómico Internacional es una escala uniforme y estable basado en el segundo SI y calculada por el BIPM utilizando datos de los relojes atómicos de los distintos laboratorios. Tiempo Universal Coordinado (UTC) es una escala idéntica al TAI pero que tiene en cuenta la rotación irregular de la Tierra, agregando el salto del segundo. Es la base legal de tiempo de los países. UT1-UTC < 0.9 s (Boletín C, IERS) La realización del UTC denominada UTC(k) es mantenida por Institutos y Observatorios con el aporte de los datos sus relojes al BIPM 08/05/2018
