1 Variadores de frecuencia
Introducción a los modelos LS

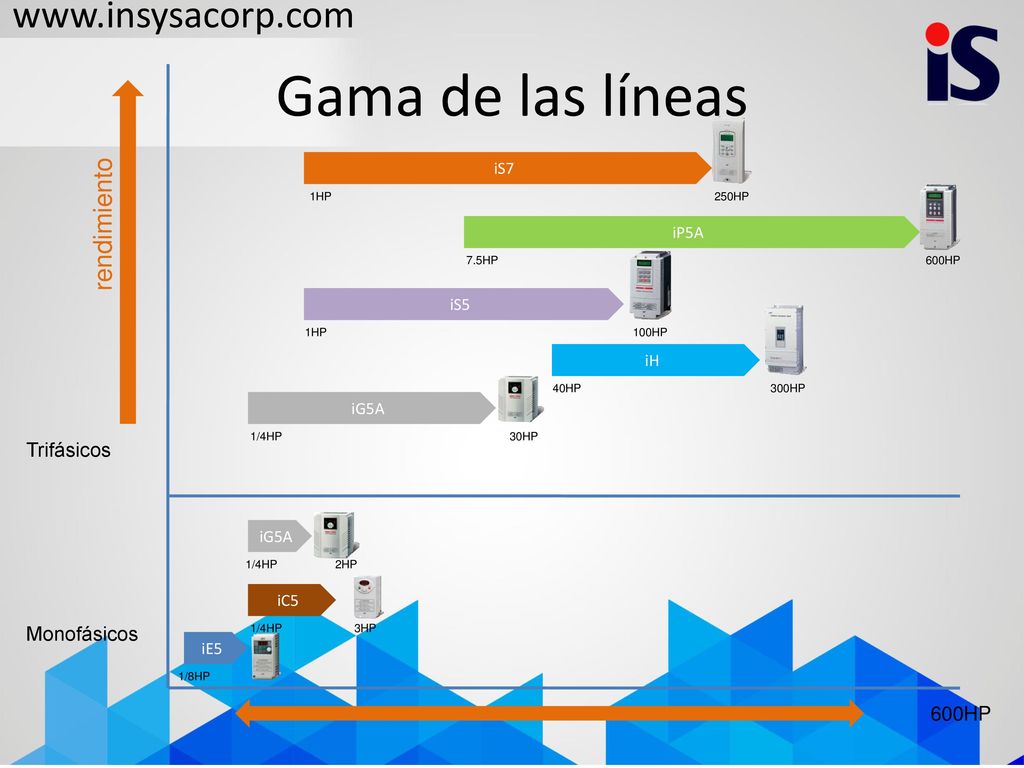

2 Gama de las líneas www.insysacorp.com rendimiento Trifásicos
iS7 1HP 250HP iP5A 7.5HP 600HP iS5 1HP 100HP iH 40HP 300HP iG5A 1/4HP 30HP Trifásicos iG5A 1/4HP 2HP iC5 Monofásicos 1/4HP 3HP iE5 1/8HP 600HP

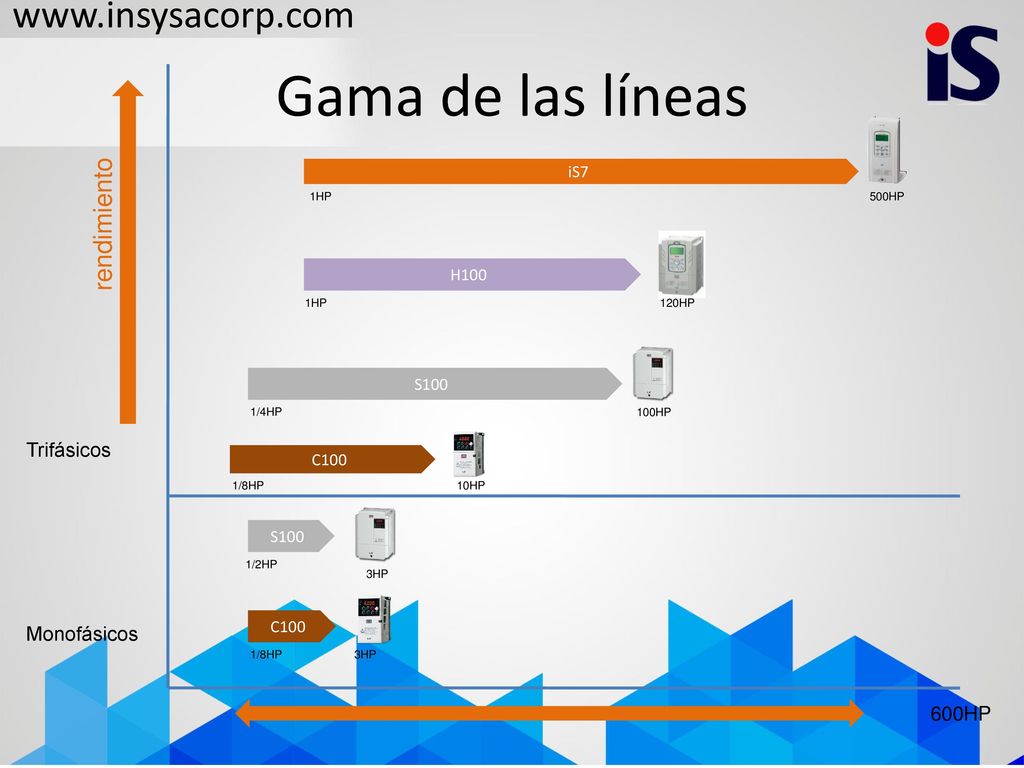

3 Gama de las líneas www.insysacorp.com rendimiento Trifásicos
iS7 1HP 500HP H100 1HP 120HP S100 1/4HP 100HP Trifásicos C100 1/8HP 10HP S100 1/2HP 3HP Monofásicos C100 1/8HP 3HP 600HP

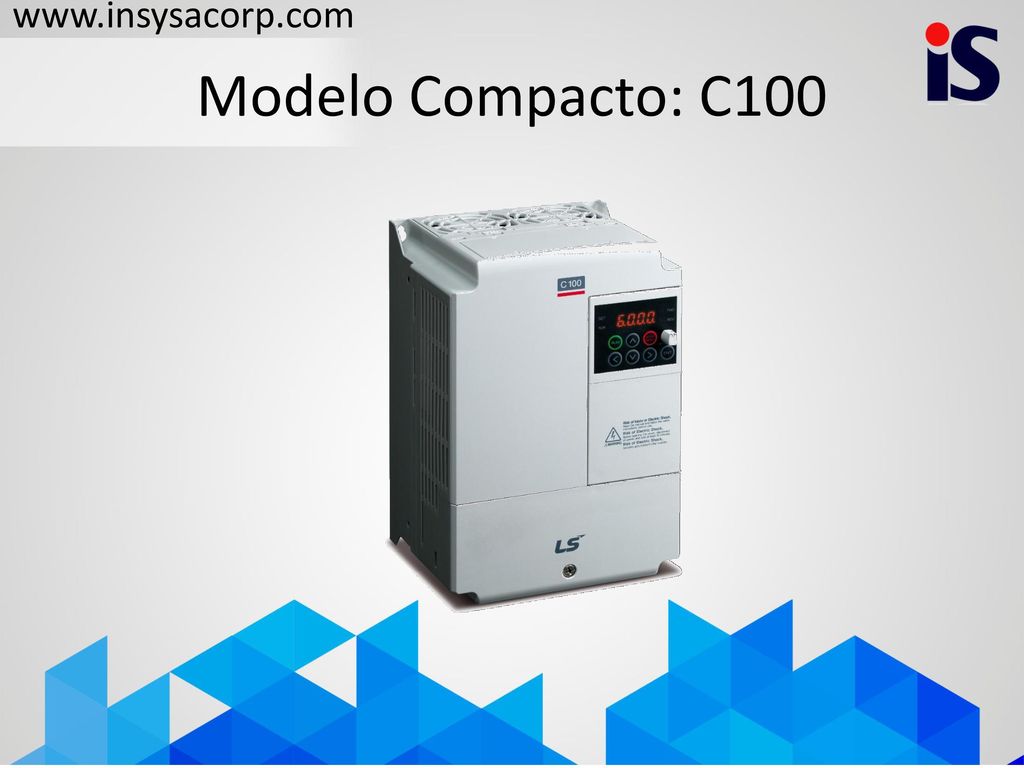

4 Modelo Compacto: C100

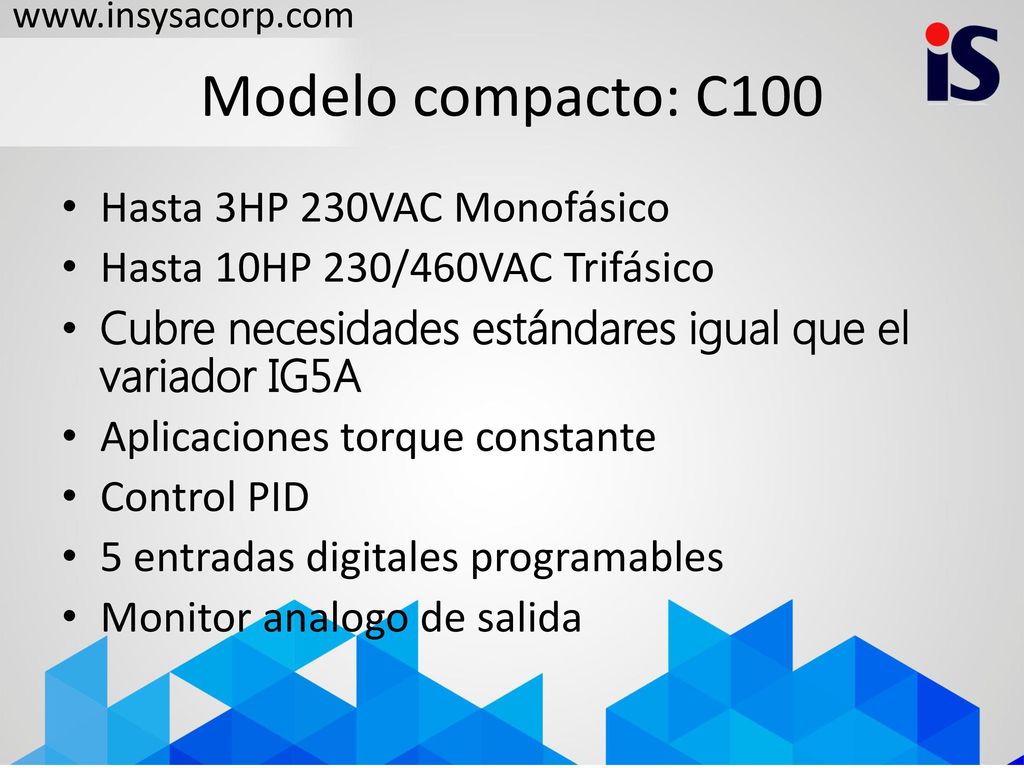

5 Modelo compacto: C100 Hasta 3HP 230VAC Monofásico
Modelo compacto: C100 Hasta 3HP 230VAC Monofásico Hasta 10HP 230/460VAC Trifásico Cubre necesidades estándares igual que el variador IG5A Aplicaciones torque constante Control PID 5 entradas digitales programables Monitor analogo de salida

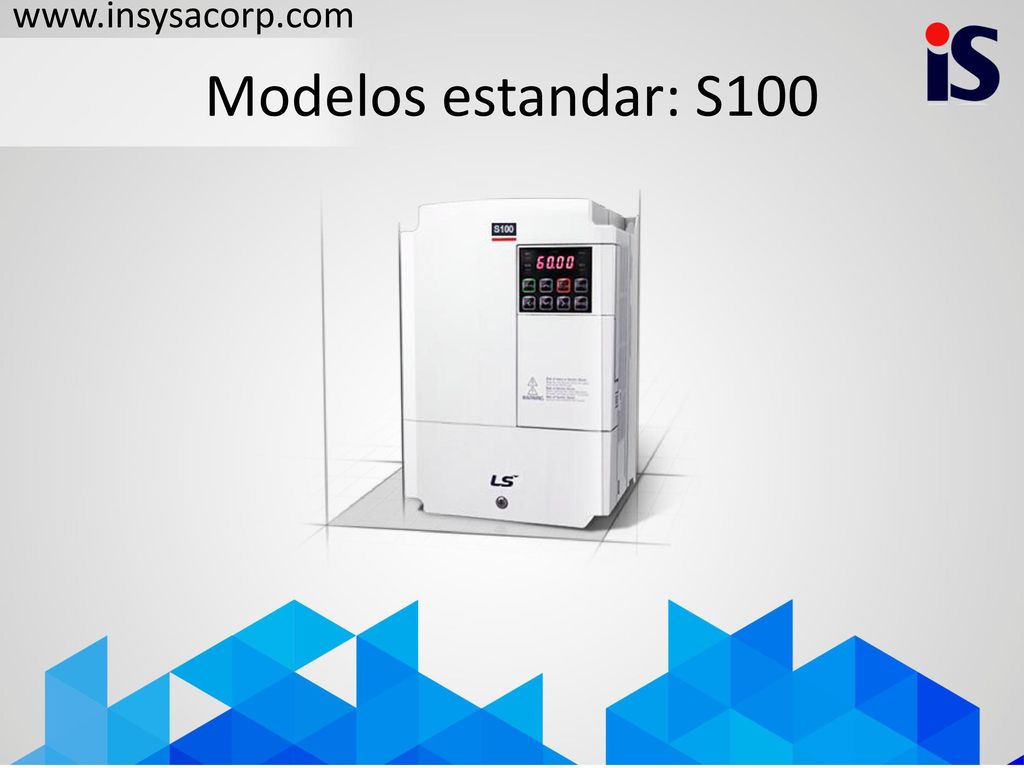

6 Modelos estandar: S100

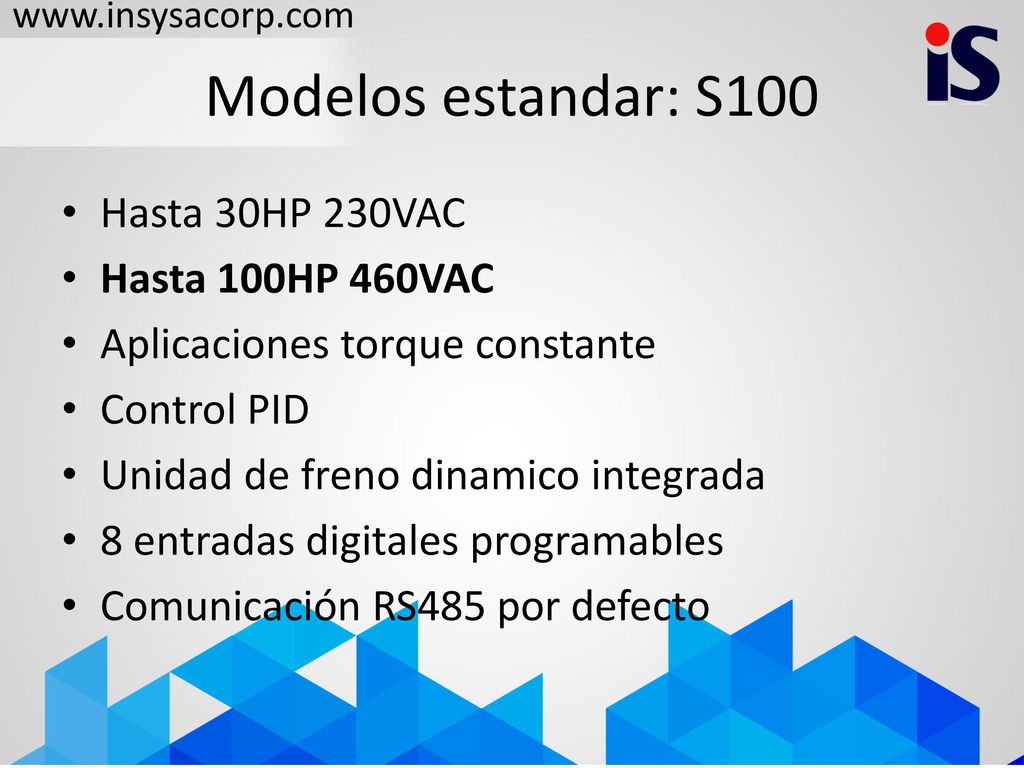

7 Modelos estandar: S100 Hasta 30HP 230VAC Hasta 100HP 460VAC
Modelos estandar: S100 Hasta 30HP 230VAC Hasta 100HP 460VAC Aplicaciones torque constante Control PID Unidad de freno dinamico integrada 8 entradas digitales programables Comunicación RS485 por defecto

8 Modelos estandar: S100

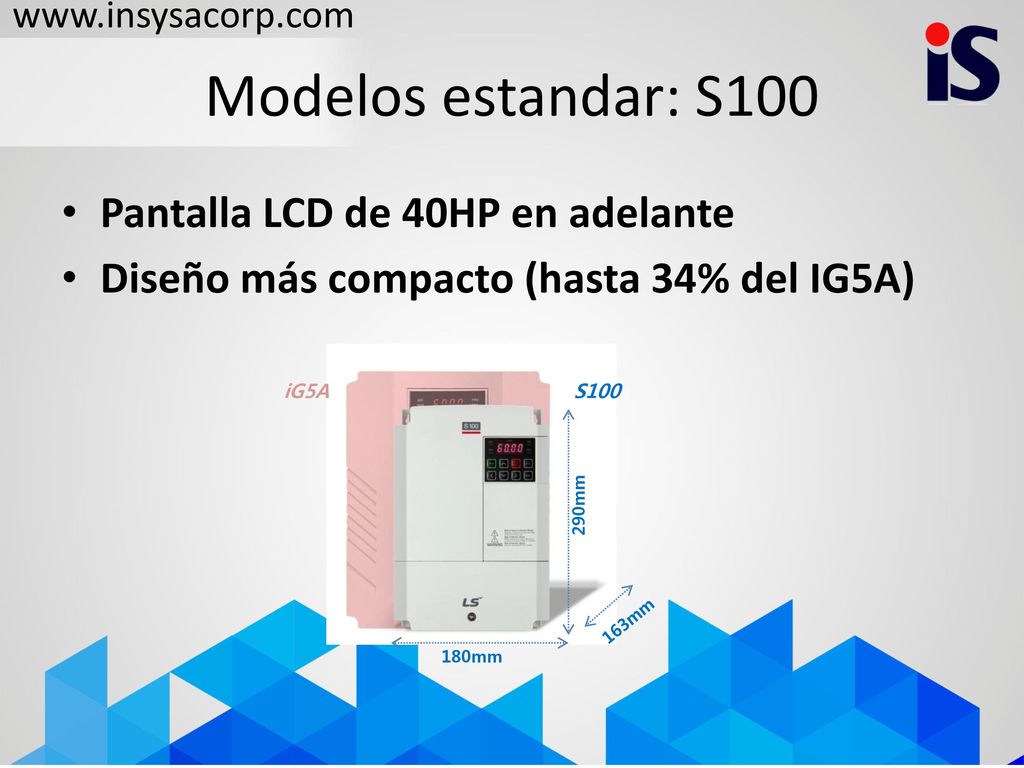

9 Modelos estandar: S100 Pantalla LCD de 40HP en adelante
Modelos estandar: S100 Pantalla LCD de 40HP en adelante Diseño más compacto (hasta 34% del IG5A) 290mm 180mm 163mm iG5A S100

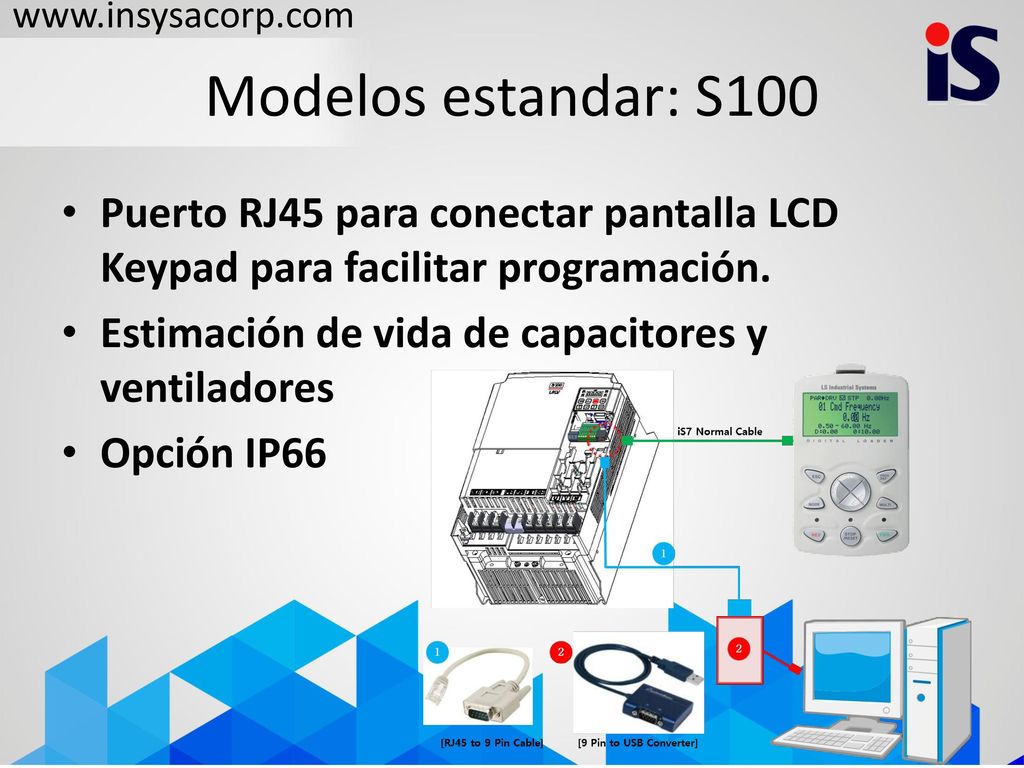

10 Modelos estandar: S100 Puerto RJ45 para conectar pantalla LCD Keypad para facilitar programación. Estimación de vida de capacitores y ventiladores Opción IP66

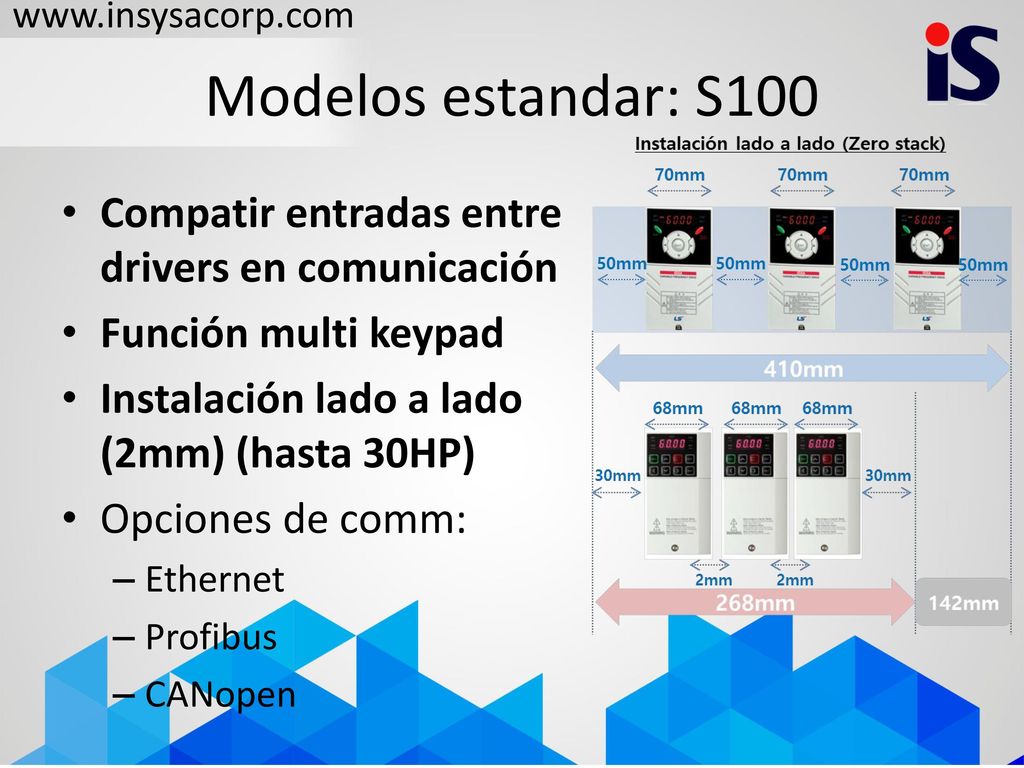

11 Modelos estandar: S100 Compatir entradas entre drivers en comunicación
Modelos estandar: S100 Compatir entradas entre drivers en comunicación Función multi keypad Instalación lado a lado (2mm) (hasta 30HP) Opciones de comm: Ethernet Profibus CANopen

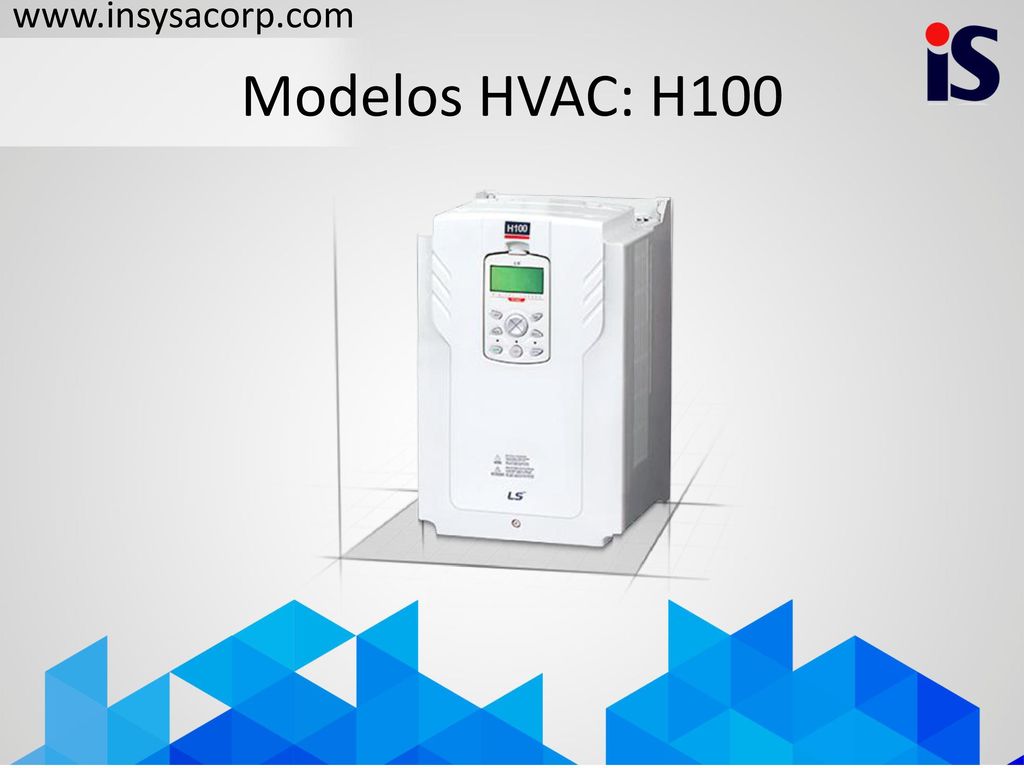

12 Modelos HVAC: H100

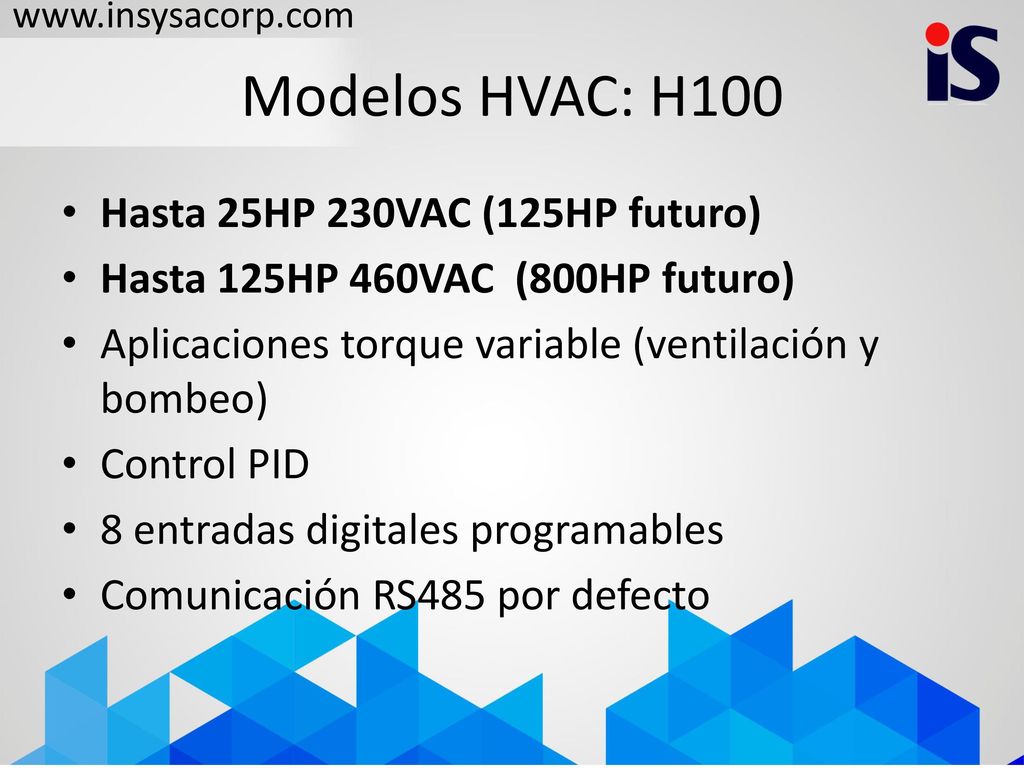

13 Modelos HVAC: H100 Hasta 25HP 230VAC (125HP futuro)
Modelos HVAC: H100 Hasta 25HP 230VAC (125HP futuro) Hasta 125HP 460VAC (800HP futuro) Aplicaciones torque variable (ventilación y bombeo) Control PID 8 entradas digitales programables Comunicación RS485 por defecto

14 < volumen promedio>
Modelos HVAC: H100 Reducción de tamaño hasta 34% con respecto a modelo anterior Frame iP5A H100 1 150 x 284 x156.5 160 x 232 x 181 2 200 x 284 x 182 180 x 290 x 205 3 250 x 385 x 201 220 x 350 x 223 4 304 x 460 x 234 275 x 450 x 284 5 300 x 534 x 265.6 325 x 510 x 284 6 370 x 610 x 337.6 325 x 550 x 309 < volumen promedio> 112% 100%* 95% 83% 66% H100 (LSIS) iP5A (LSIS) DANFOSS VACON ABB * Red is smaller than iP5A * * Blue is bigger than iP5A * Compare average volume based on iP5A(100%) (400V)

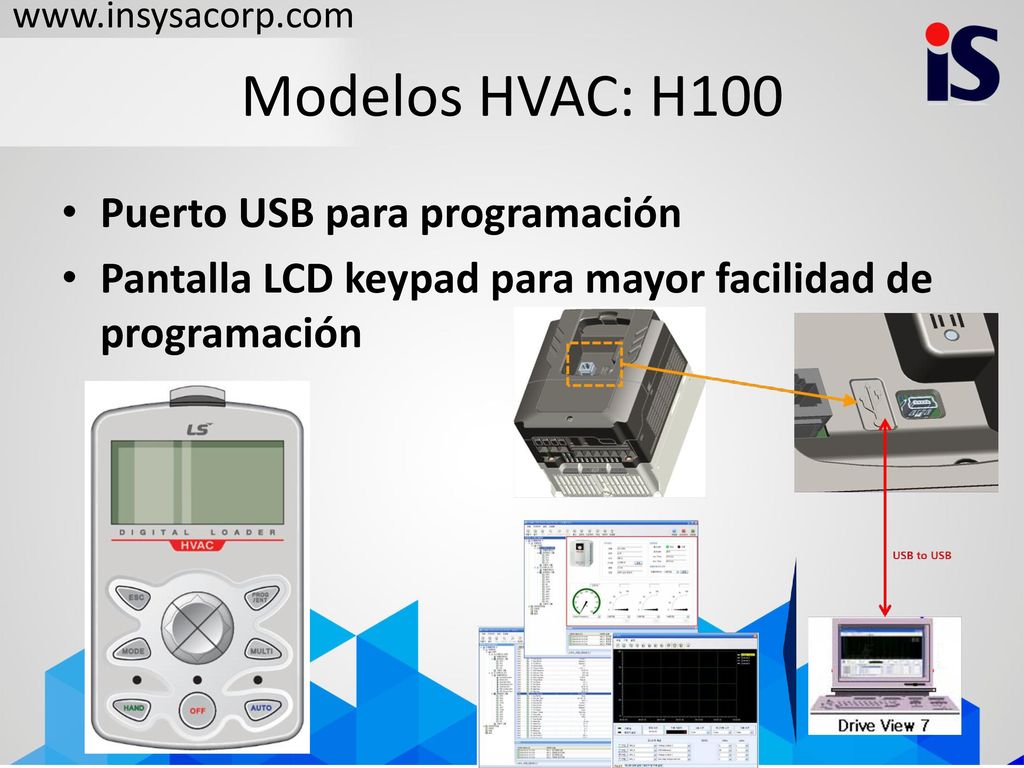

15 Modelos HVAC: H100 Puerto USB para programación
Modelos HVAC: H100 Puerto USB para programación Pantalla LCD keypad para mayor facilidad de programación

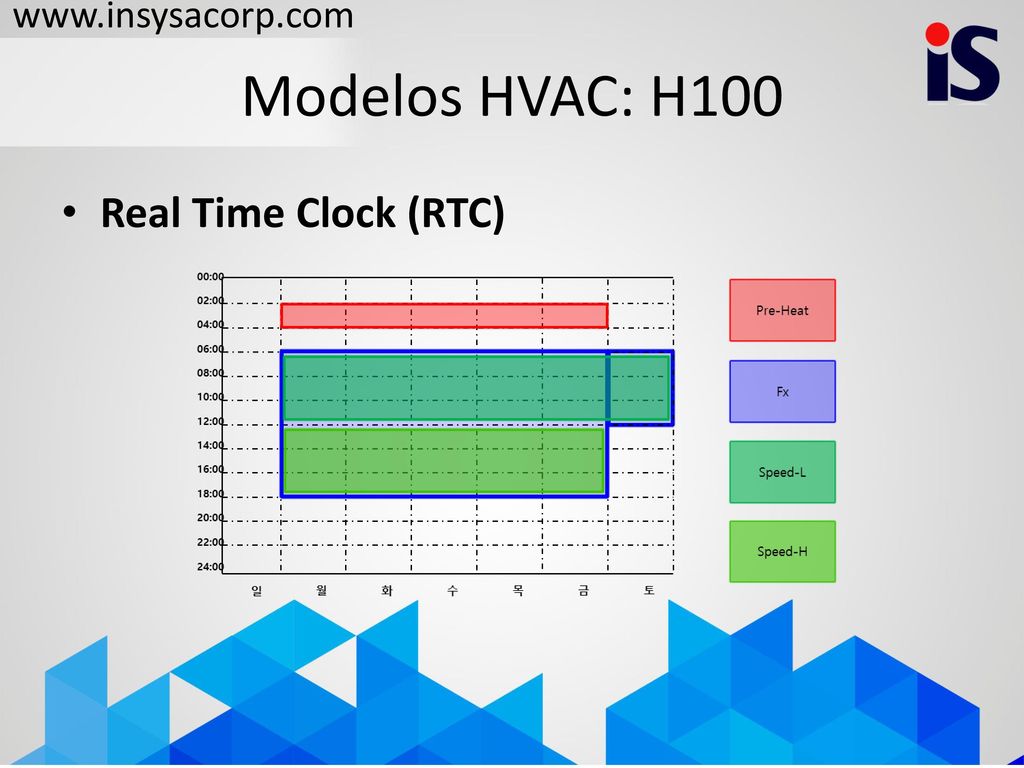

16 Modelos HVAC: H100 Real Time Clock (RTC)

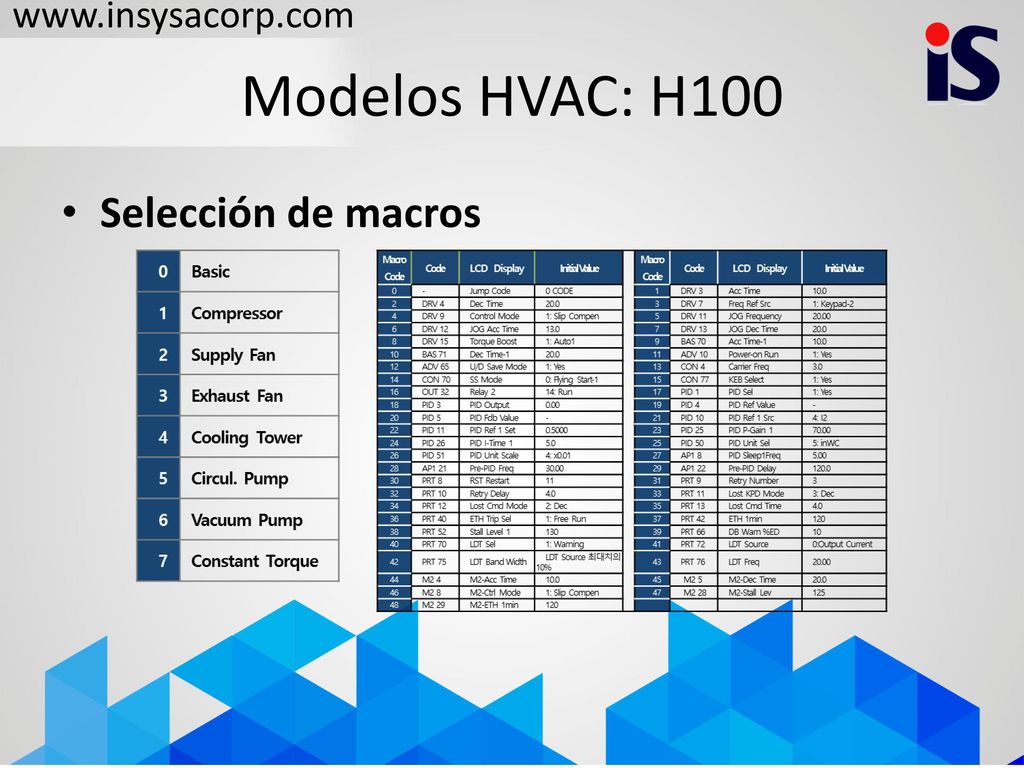

17 Modelos HVAC: H100 Selección de macros

18 Modelos HVAC: H100 www.insysacorp.com

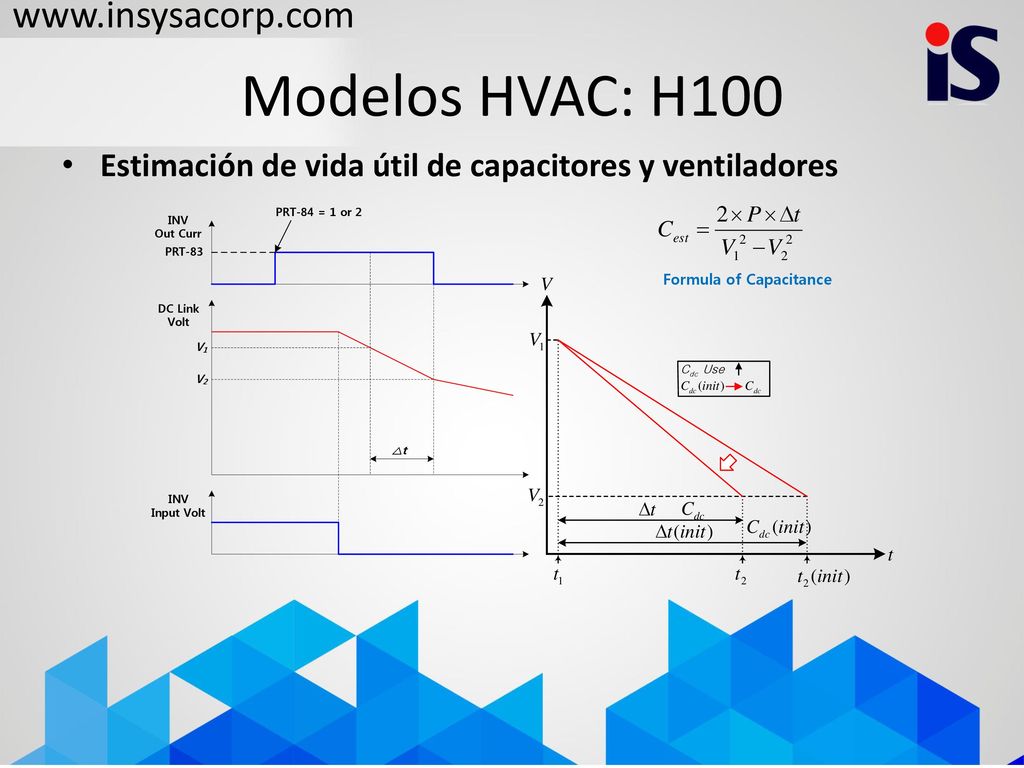

Estimación de vida útil de capacitores y ventiladores Formula of Capacitance

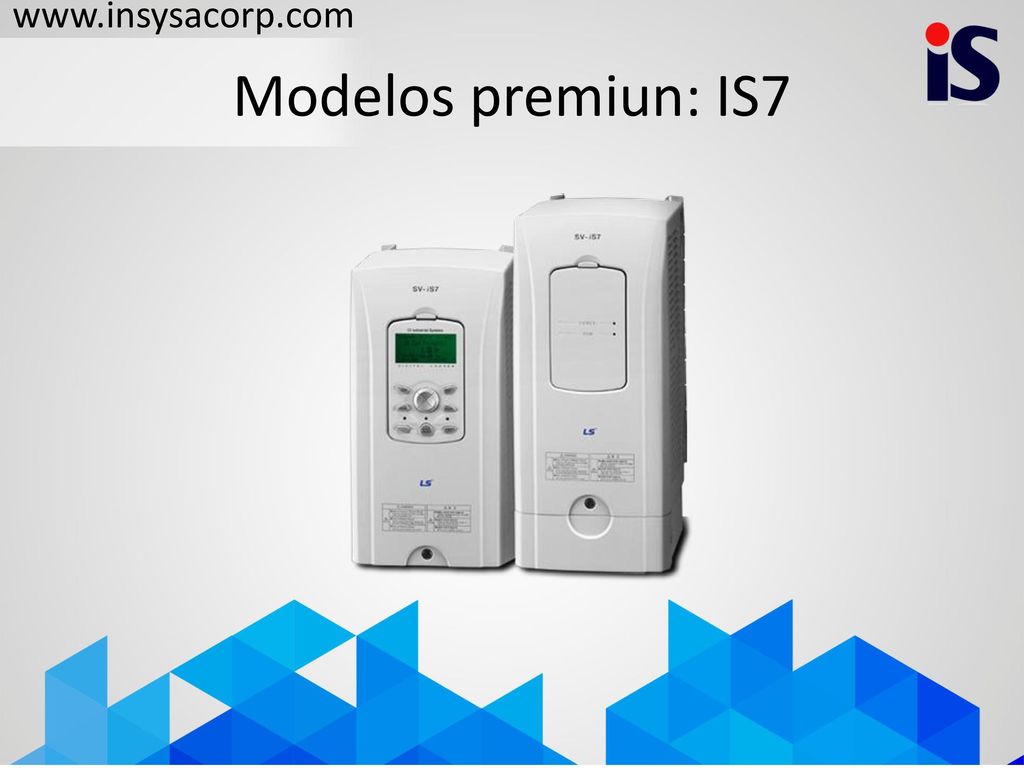

19 Modelos premiun: IS7

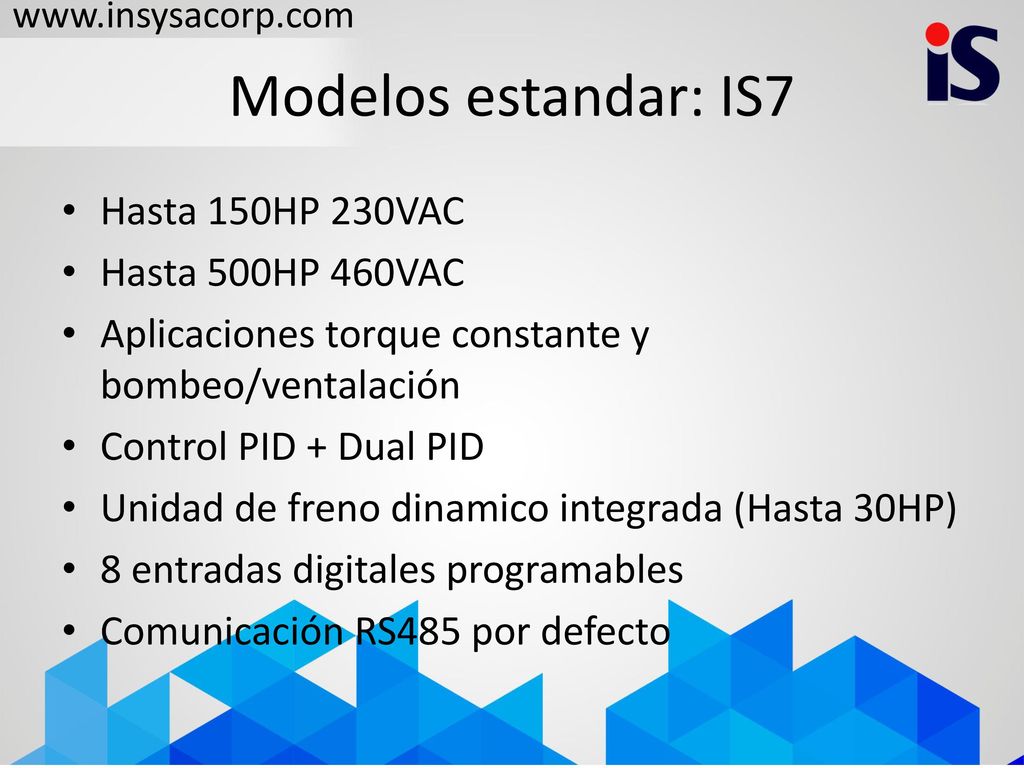

20 Modelos estandar: IS7 Hasta 150HP 230VAC Hasta 500HP 460VAC
Modelos estandar: IS7 Hasta 150HP 230VAC Hasta 500HP 460VAC Aplicaciones torque constante y bombeo/ventalación Control PID + Dual PID Unidad de freno dinamico integrada (Hasta 30HP) 8 entradas digitales programables Comunicación RS485 por defecto

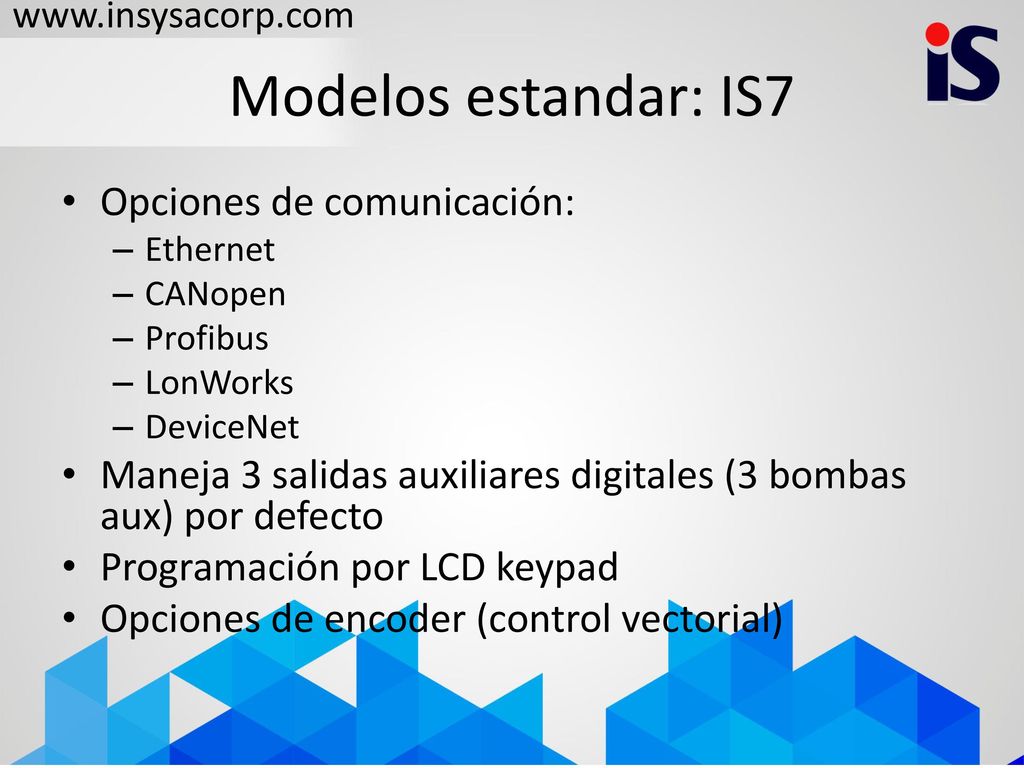

21 Modelos estandar: IS7 Opciones de comunicación:
Modelos estandar: IS7 Opciones de comunicación: Ethernet CANopen Profibus LonWorks DeviceNet Maneja 3 salidas auxiliares digitales (3 bombas aux) por defecto Programación por LCD keypad Opciones de encoder (control vectorial)

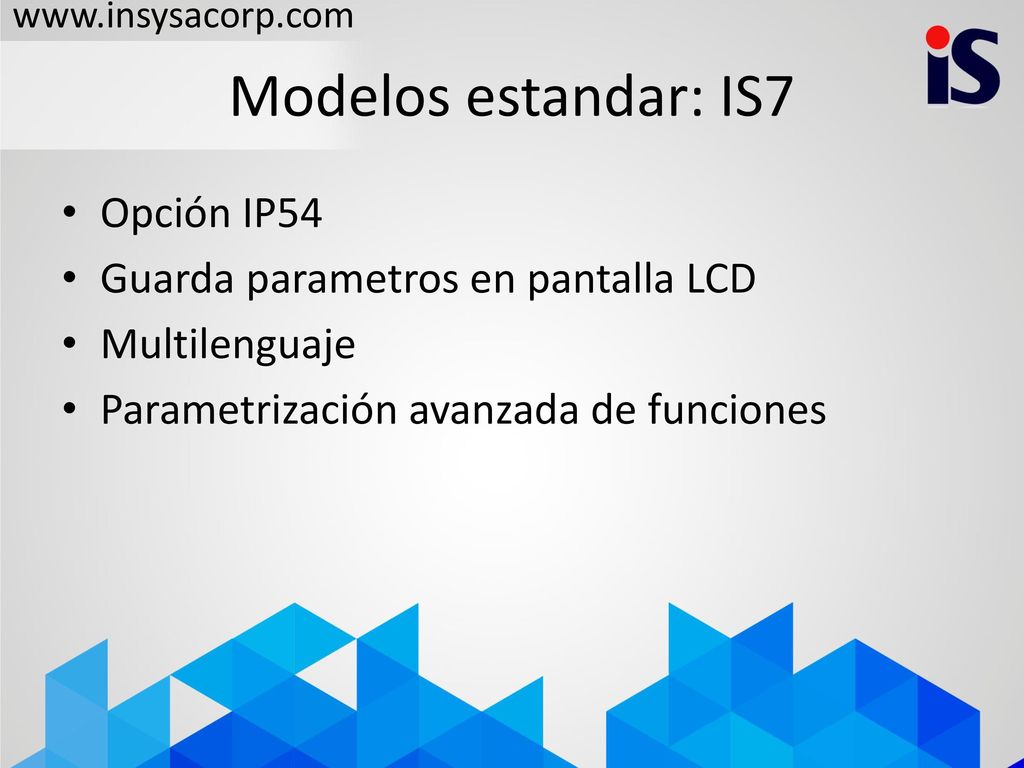

22 Modelos estandar: IS7 Opción IP54 Guarda parametros en pantalla LCD
Modelos estandar: IS7 Opción IP54 Guarda parametros en pantalla LCD Multilenguaje Parametrización avanzada de funciones

23 PROYECTOS DESARROLLADOS
PROYECTOS DESARROLLADOS

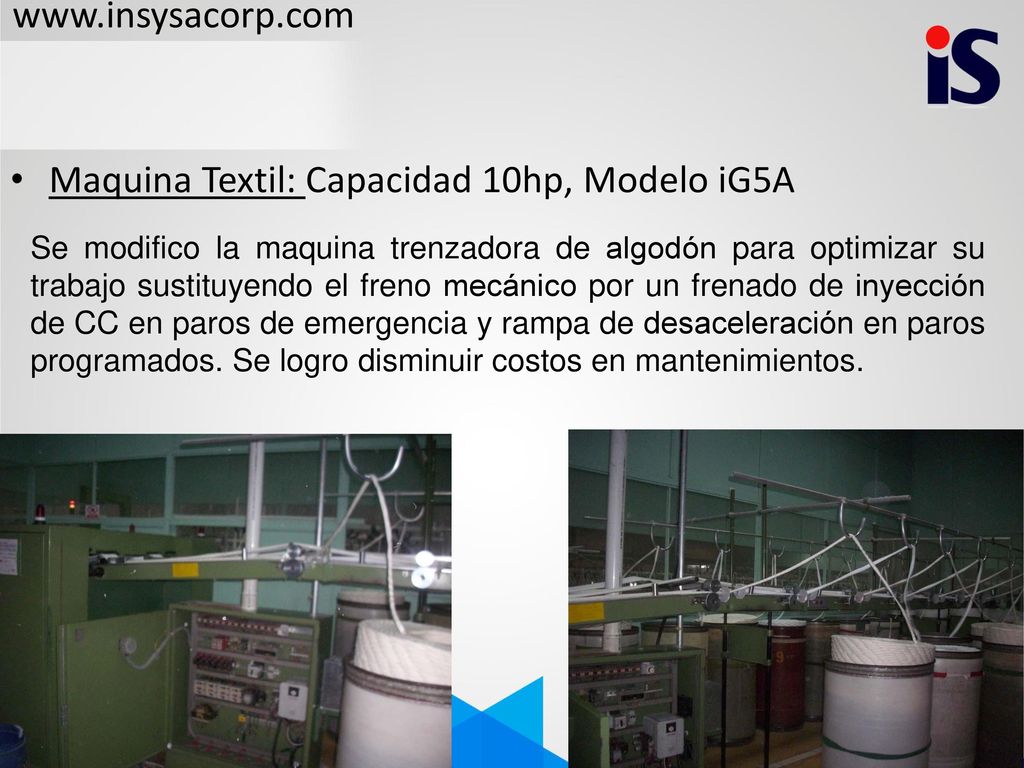

24 Maquina Textil: Capacidad 10hp, Modelo iG5A
Maquina Textil: Capacidad 10hp, Modelo iG5A Se modifico la maquina trenzadora de algodón para optimizar su trabajo sustituyendo el freno mecánico por un frenado de inyección de CC en paros de emergencia y rampa de desaceleración en paros programados. Se logro disminuir costos en mantenimientos.

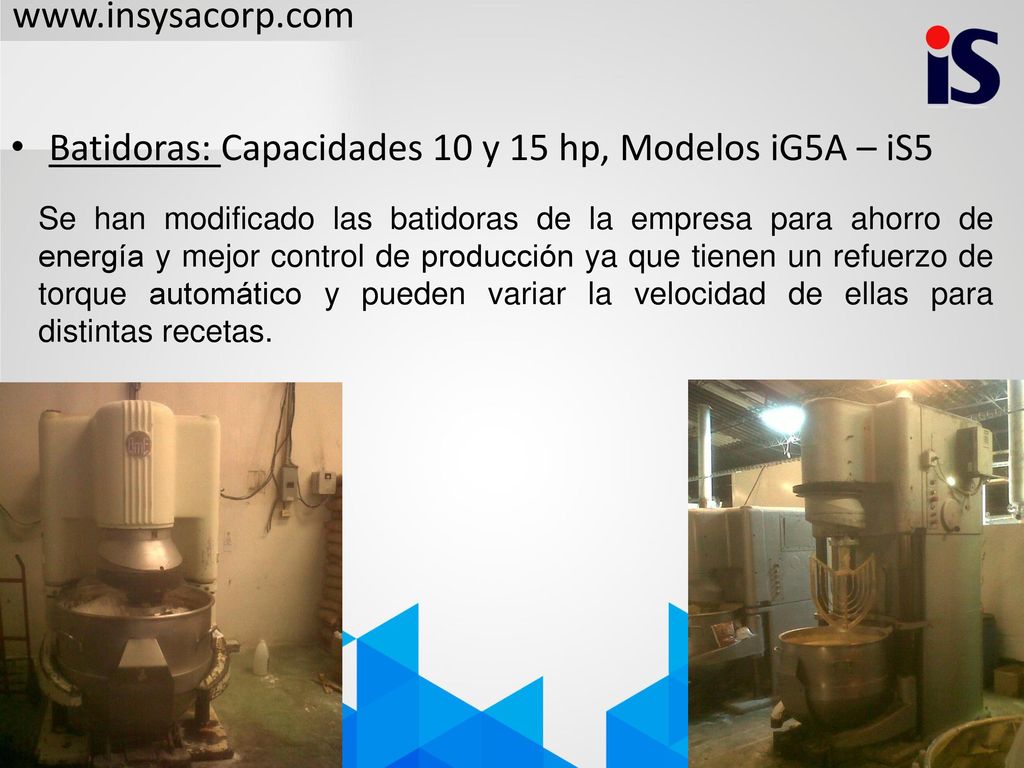

25 Batidoras: Capacidades 10 y 15 hp, Modelos iG5A – iS5
Batidoras: Capacidades 10 y 15 hp, Modelos iG5A – iS5 Se han modificado las batidoras de la empresa para ahorro de energía y mejor control de producción ya que tienen un refuerzo de torque automático y pueden variar la velocidad de ellas para distintas recetas.

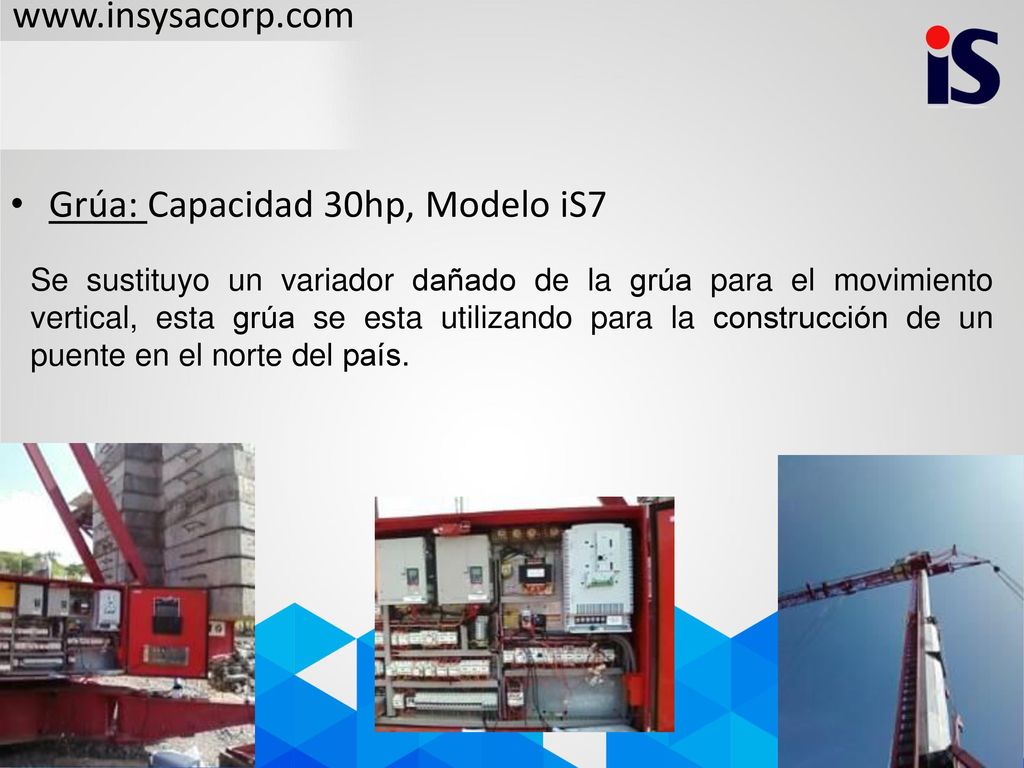

26 Grúa: Capacidad 30hp, Modelo iS7
Grúa: Capacidad 30hp, Modelo iS7 Se sustituyo un variador dañado de la grúa para el movimiento vertical, esta grúa se esta utilizando para la construcción de un puente en el norte del país.

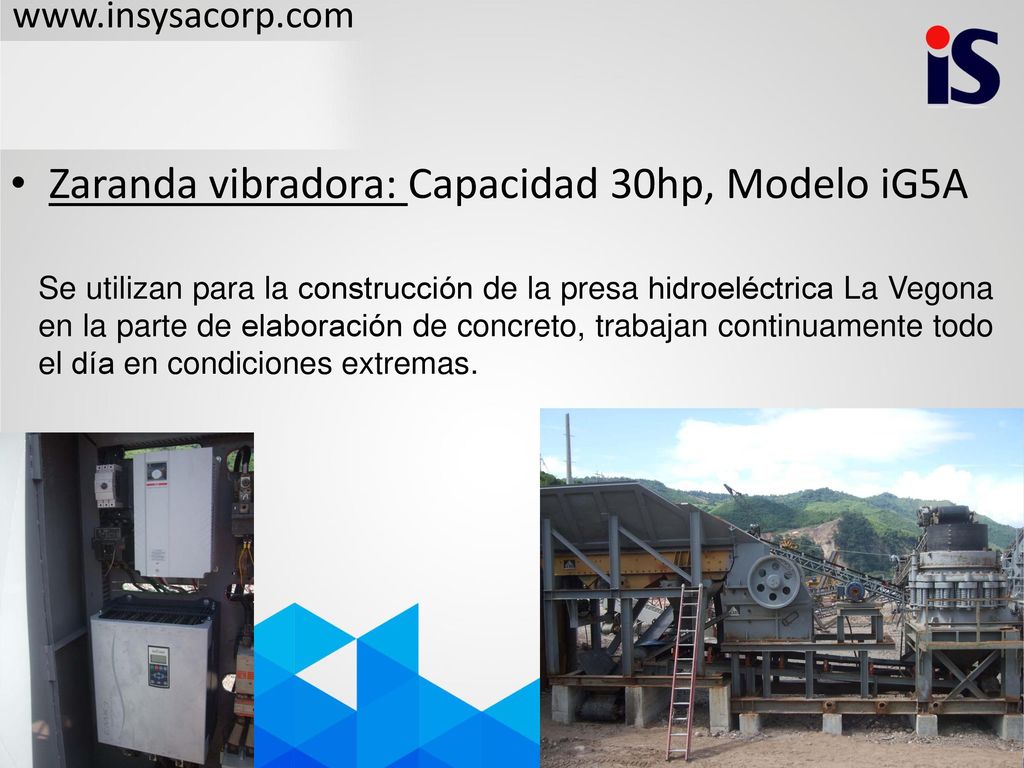

27 Zaranda vibradora: Capacidad 30hp, Modelo iG5A
Zaranda vibradora: Capacidad 30hp, Modelo iG5A Se utilizan para la construcción de la presa hidroeléctrica La Vegona en la parte de elaboración de concreto, trabajan continuamente todo el día en condiciones extremas.

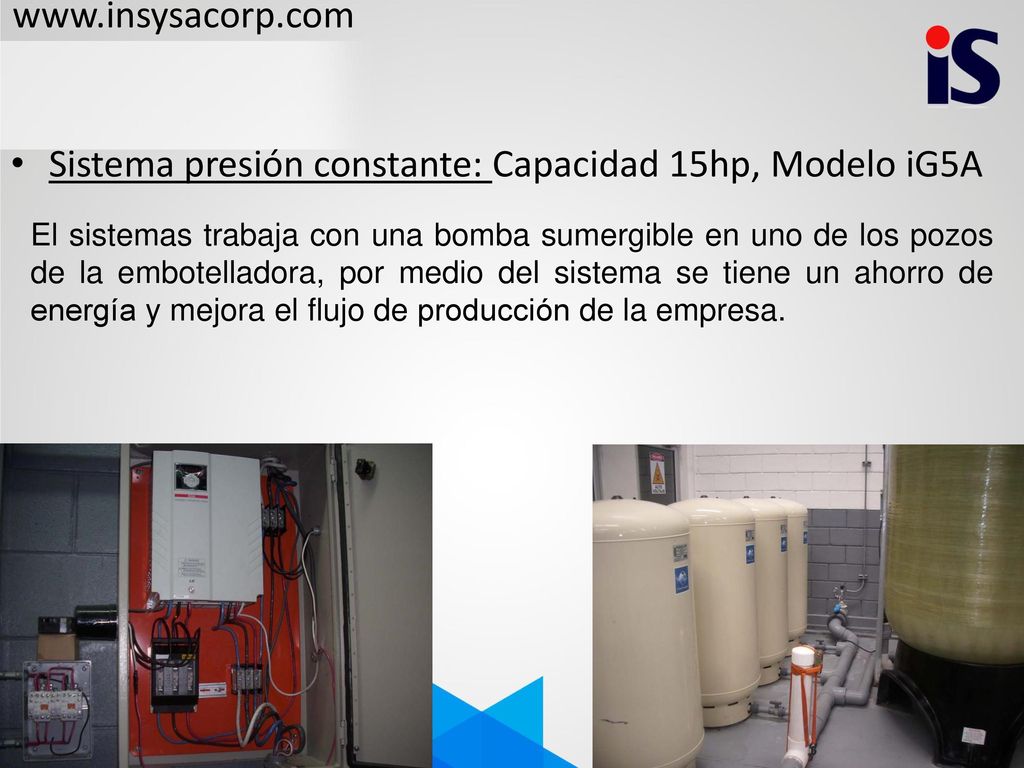

28 Sistema presión constante: Capacidad 15hp, Modelo iG5A
Sistema presión constante: Capacidad 15hp, Modelo iG5A El sistemas trabaja con una bomba sumergible en uno de los pozos de la embotelladora, por medio del sistema se tiene un ahorro de energía y mejora el flujo de producción de la empresa.

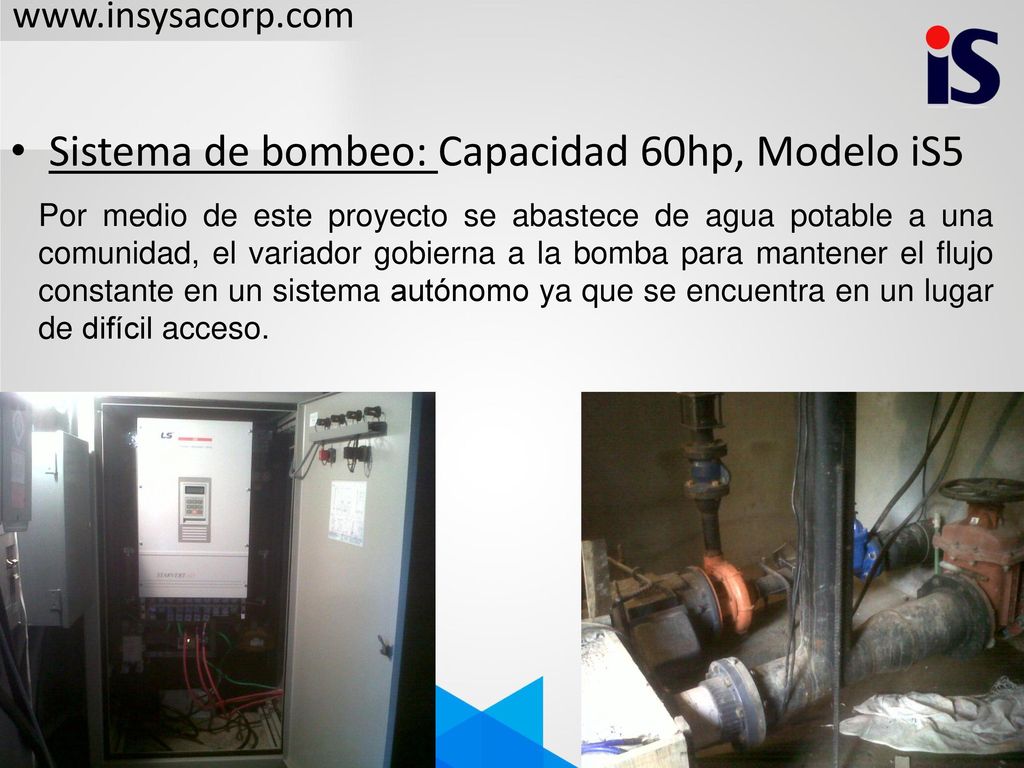

29 Sistema de bombeo: Capacidad 60hp, Modelo iS5
Sistema de bombeo: Capacidad 60hp, Modelo iS5 Por medio de este proyecto se abastece de agua potable a una comunidad, el variador gobierna a la bomba para mantener el flujo constante en un sistema autónomo ya que se encuentra en un lugar de difícil acceso.

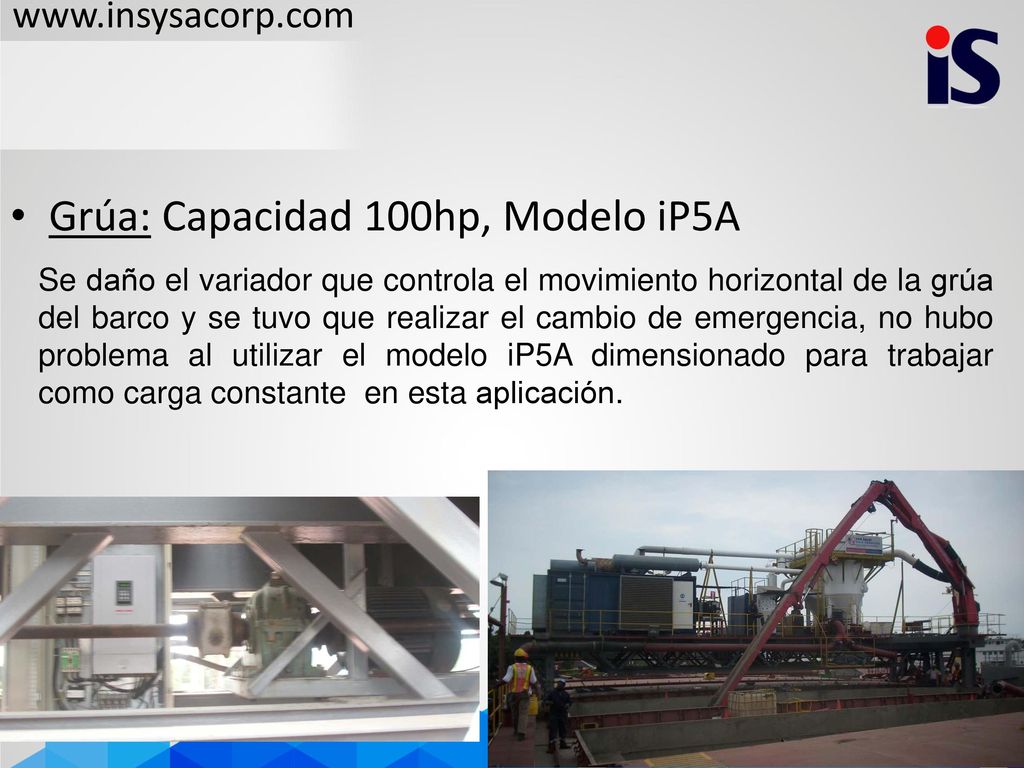

30 Grúa: Capacidad 100hp, Modelo iP5A
Grúa: Capacidad 100hp, Modelo iP5A Se daño el variador que controla el movimiento horizontal de la grúa del barco y se tuvo que realizar el cambio de emergencia, no hubo problema al utilizar el modelo iP5A dimensionado para trabajar como carga constante en esta aplicación.

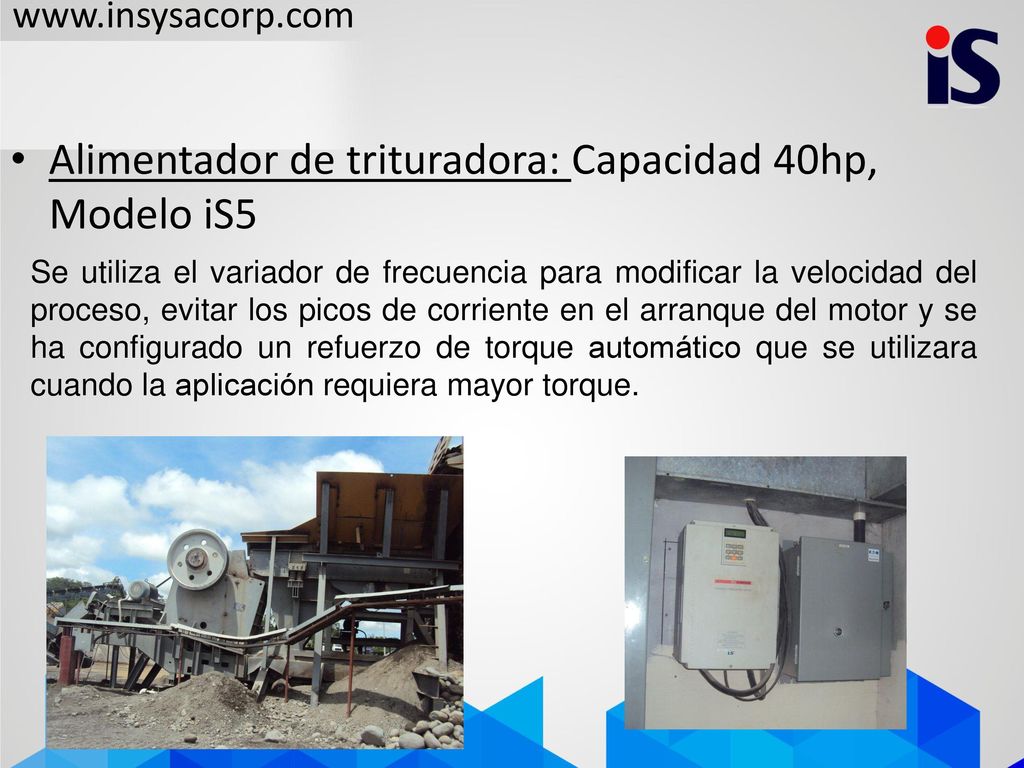

31 Alimentador de trituradora: Capacidad 40hp, Modelo iS5
Alimentador de trituradora: Capacidad 40hp, Modelo iS5 Se utiliza el variador de frecuencia para modificar la velocidad del proceso, evitar los picos de corriente en el arranque del motor y se ha configurado un refuerzo de torque automático que se utilizara cuando la aplicación requiera mayor torque.

32 Extrusoras: capacidad 100hp, Modelo iS5
Extrusoras: capacidad 100hp, Modelo iS5 Entre sus ventajas esta la eliminación de los picos de corriente en el arranque por medio de la rampa de aceleración, como también la regulación de velocidad del motor.

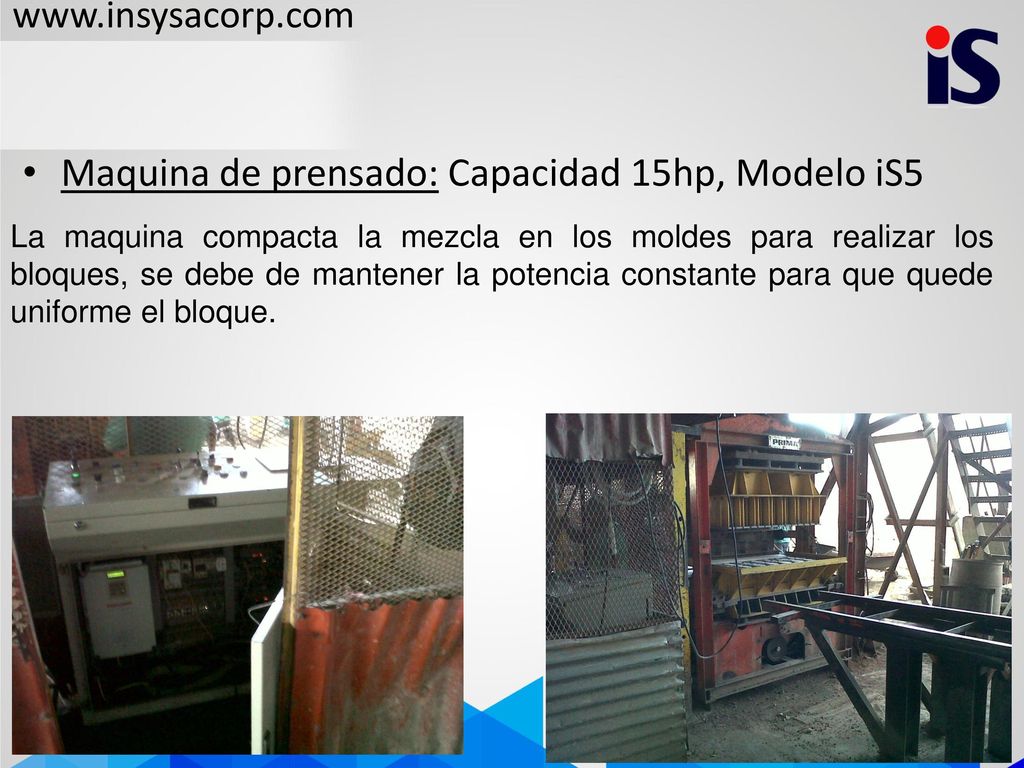

33 Maquina de prensado: Capacidad 15hp, Modelo iS5
Maquina de prensado: Capacidad 15hp, Modelo iS5 La maquina compacta la mezcla en los moldes para realizar los bloques, se debe de mantener la potencia constante para que quede uniforme el bloque.

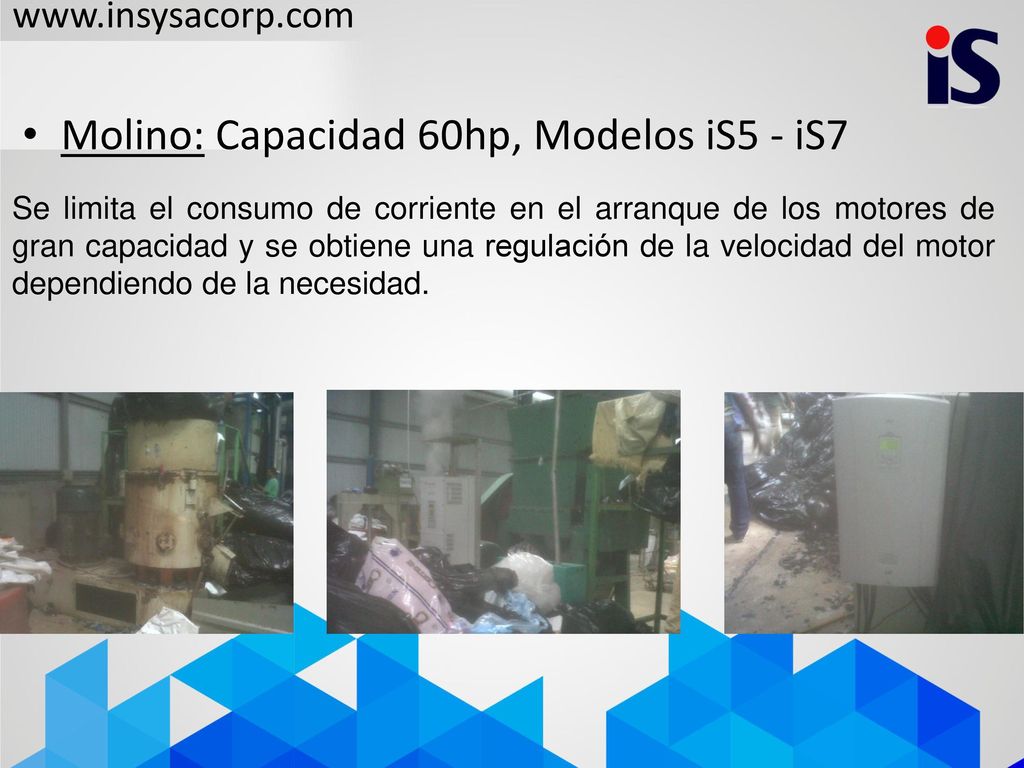

34 Molino: Capacidad 60hp, Modelos iS5 - iS7
Molino: Capacidad 60hp, Modelos iS5 - iS7 Se limita el consumo de corriente en el arranque de los motores de gran capacidad y se obtiene una regulación de la velocidad del motor dependiendo de la necesidad.

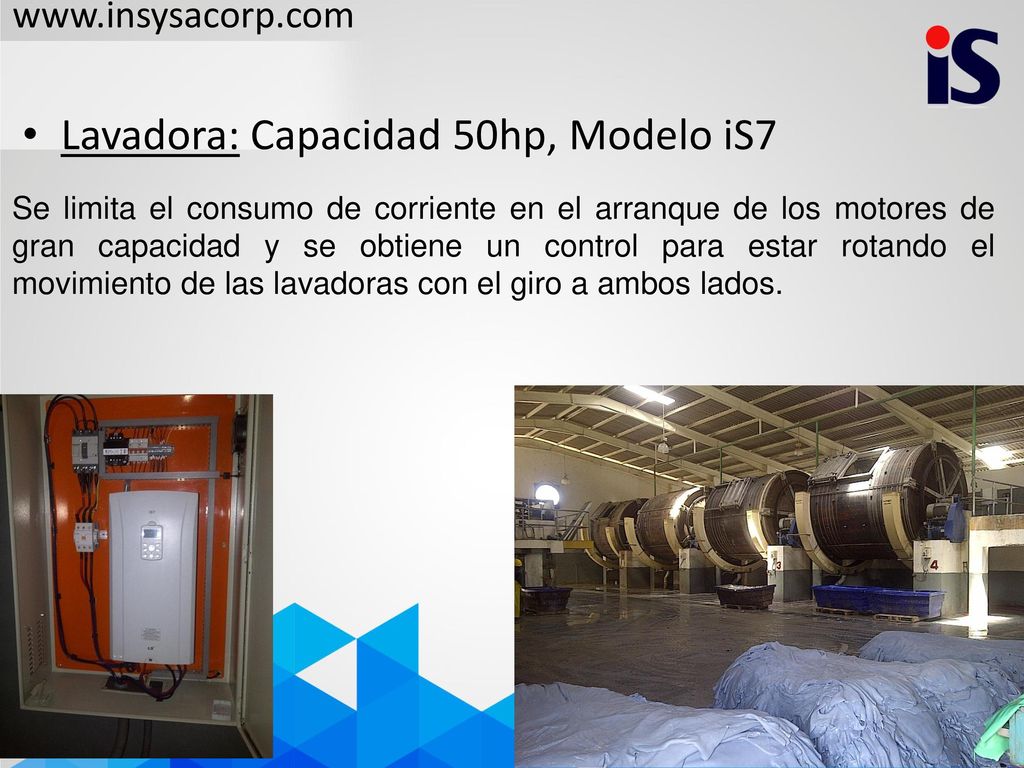

35 Lavadora: Capacidad 50hp, Modelo iS7
Lavadora: Capacidad 50hp, Modelo iS7 Se limita el consumo de corriente en el arranque de los motores de gran capacidad y se obtiene un control para estar rotando el movimiento de las lavadoras con el giro a ambos lados.

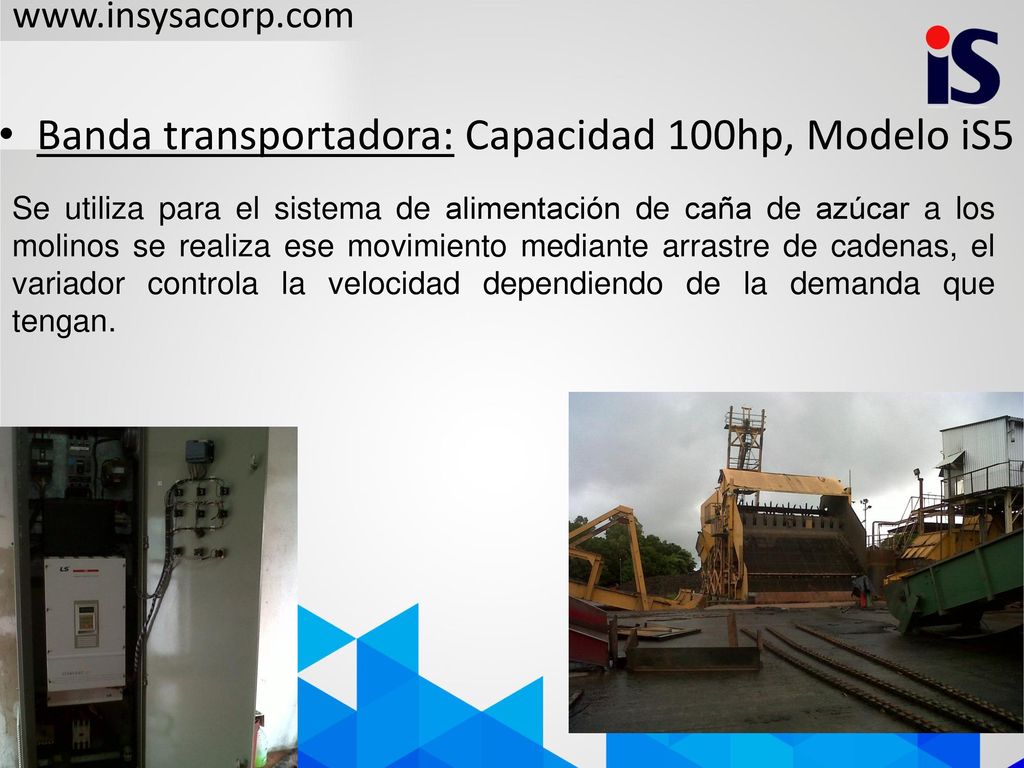

36 Banda transportadora: Capacidad 100hp, Modelo iS5
Banda transportadora: Capacidad 100hp, Modelo iS5 Se utiliza para el sistema de alimentación de caña de azúcar a los molinos se realiza ese movimiento mediante arrastre de cadenas, el variador controla la velocidad dependiendo de la demanda que tengan.

37 Gracias por su atención
¿Preguntas?
