1 Productos de automatización MARIO VILLALTA - GUATEMALA 2015 WWW. INSYSACORP.COM

2 Soluciones HMI y SCADA

3 Pantallas economicas LS: XP10 Pantalla 192x64 LCD Memoria flash: programa/back up parametros Comunicación: 1200-115200 bps Master/Slave RS232/RS485 2 canales separados Teclas multifunción Alimentación 24VDC Versión con RTC (real time clock) www.insysacorp.com

4 Hardware y funciones XP10 www.insysacorp.com

5 Funcionalidades pantalla XP10 www.insysacorp.com

6 Funciones gráficas XP10 Gráfica de pastel Movimiento del motor www.insysacorp.com

7 Funciones gráficas XP10 Gráfica de barras Imágenes bitmap personalizadas www.insysacorp.com

8 Conectividad XP10 Utilización de protocolo propietario LS BUS (RS485) www.insysacorp.com

9 Ambiente de programación: Panel Editor www.insysacorp.com

10 Pantallas gama media XGT 65K colores Imágenes en alta calidad Soporte de formatos: BMP, JPG, GIF, WMF, etc. Ethernet integrado Manejo de datos: Logging, recetas, alarmas Multilenguaje Fácil programación orientada a objetos Puertos USB para periféricos: teclado, mouse, printer. Memoria de hasta 10MB www.insysacorp.com

11 Modelos pantallas HMI XGT XP30-TTA: Pantalla de 5.7” XP40-TTA: Pantalla de 7” versión económica XP50-TTA: Pantalla de 8.4” XP70-TTA: Pantalla de 10.4” XP80-TTA: Pantalla de 12.1” XP90-TTA: Pantalla de 15” www.insysacorp.com

12 Caracteristicas sobresalientes Alta calidad en las imágenes Software basado en Windows CE Software de programación gratuito y con simulador Compatibilidad con otras marcas: Schneider, Siemens, Mitsubishi, etc www.insysacorp.com

13 Conectividad paneles XGT www.insysacorp.com

14 Software de programación XP Builder Ambiente gráfico orientado a objetos www.insysacorp.com

15 Amplia librería de imágenes predeterminadas www.insysacorp.com

16 Configuración de alarmas www.insysacorp.com

17 Funciones especiales Creación de Scripts www.insysacorp.com

18 Funciones especiales Logging y Schedule www.insysacorp.com

19 Software SCADA Info U Software SCADA de LS www.insysacorp.com

20 Conectividad con otras marcas InfoU Diferentes tipos de drivers soportados para algunas marcas. www.insysacorp.com

21 Aplicaciones WEB y mobile www.insysacorp.com

22 Soluciones PLC

23 Líneas de PLC LS Tipo compactos: XBC/XEC, Master K Modulares compactos: XBM Modulares backplane: XGT series www.insysacorp.com

24 PLCs compactos Los tipos compactos son aquellos que integran entradas y salidas en el mismo CPU. LS IS cuenta con las series de PLC compactos: XBC: Solo ladder XEC: Prog. IEC (LD, SFC, ST) Master K: básico (antiguo) Las líneas más nuevas XBC y XEC cuentan con modelos económicos rentables para aplicaciones pequeñas que necesitan gran integración con sistemas o HMI www.insysacorp.com

25 Modelos tipo compactos Existen los tipos: H: Tipo avanzado SU: Estándar E: Economico Comparten los mismos modulos de expansión y el software de programación es el mismo incluso para los modelos de PLC avanzados modulares. Los modelos SU y H son más rápidos en respuesta que el modelo E. El modelo H no tiene las opciones en la parte frontal www.insysacorp.com

26 Compacto tipo H Características: Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, PID, Posicionamiento, Captura de impulsos, filtro de entrada, interruptor externo. Expansión Cnet, Ethernet Puerto descarga: Serial, USB Integrado 2 puertos de comunicación: RS232 y RS485 Velocidad de proceso: 83ns/paso Guarda programa en memoria ROM, no necesita bateria www.insysacorp.com

27 Compacto tipo H Características: Máx I/O: hasta 384 puntos de control Capacidad del programa 15K pasos/200KB Expansión hasta 10 módulos (incluyendo 2 módulos de comunicación) Reloj de tiempo real (RTC) integrado Permite guardar comentarios PID integrado hasta 16 lazos www.insysacorp.com

28 Modelo tipo SU Características: Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, PID, Posicionamiento, Captura de impulsos, filtro de entrada, interruptor externo. Expansión Cnet, Ethernet Puerto descarga: Serial RS232 Integrado 2 puertos de comunicación: RS232 y RS485 Velocidad de proceso: 94ns/paso Expansión hasta 7 módulos (incluyendo 2 módulos opcionales) PID integrado hasta 16 lazos RTC como opción (XBO-RTCA) www.insysacorp.com

29 Modelo tipo SU Guarda programa en la ROM, no necesita bateria Máx I/O: hasta 284 puntos de control Capacidad del programa 15K pasos/200KB www.insysacorp.com

30 Modelo tipo E Características: Integrado: Cnet, High Speed Counter, Captura de impulsos, filtro de entrada, interruptor externo. Puerto descarga: Serial RS232 Integrado 1 puerto de comunicación: RS232 o RS485 Velocidad de proceso: 240ns/paso Programación en memoria ROM Máx I/O: hasta 38 puntos de control Capacidad del programa 4K pasos/50KB www.insysacorp.com

31 Modelo tipo E Expansión hasta 2 módulos opcionales No acepta módulos de expansión RTC como opción (XBO-RTCA) No PID, no Pos. control www.insysacorp.com

32 Modulos de expansión www.insysacorp.com

33 Modulos de expansión www.insysacorp.com

34 Modulos de expansión www.insysacorp.com

35 Modelos tipo modulares Los tipos modulares son aquellos que no integran sus I/O en la misma CPU y necesitan tarjetas adicionales de acuerdo a la necesidad. LS IS cuenta con las series de PLC modulares: Serie XGB modelo XBM Serie XGT modelos: XGR XGK XGI Los modelos de la serie XGT utilizan base o backplane contario al XBM que no utiliza www.insysacorp.com

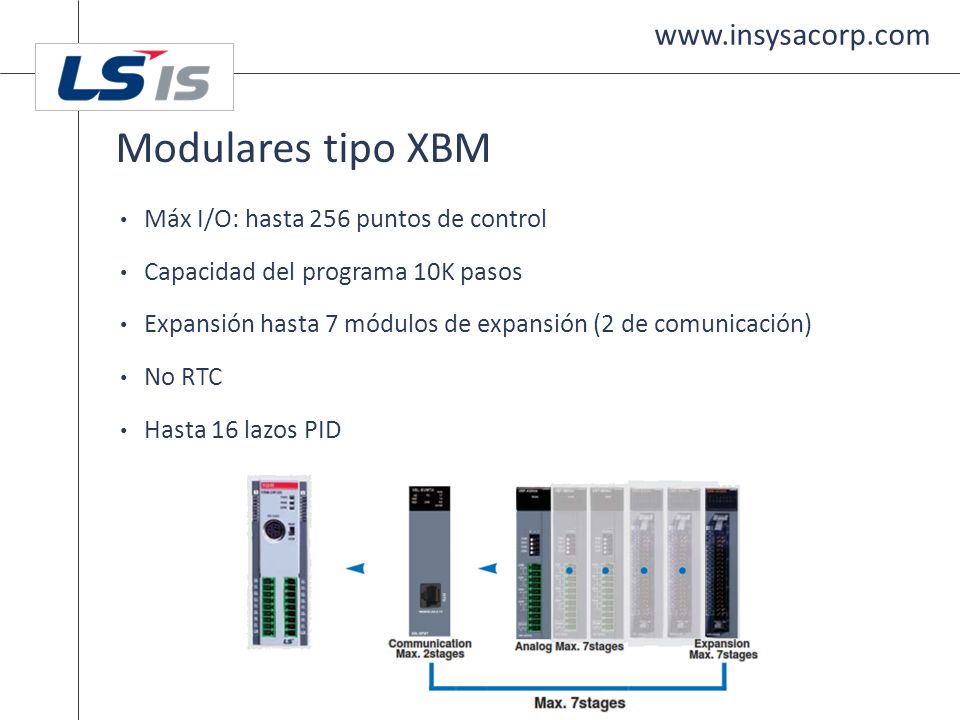

36 Modular tipo XBM Características: Lenguaje de programación: Ladder Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, Captura de impulsos, filtro de entrada, interruptor externo. Expansión: Cnet, Ethernet Puerto descarga: Serial RS232 Puerto comunicación: RS485/RS232C integrado Guarda programa en la ROM Velocidad de proceso: 160ns/paso www.insysacorp.com

37 Modulares tipo XBM Máx I/O: hasta 256 puntos de control Capacidad del programa 10K pasos Expansión hasta 7 módulos de expansión (2 de comunicación) No RTC Hasta 16 lazos PID www.insysacorp.com

38 Modulares tipo XGI/XGK Características: Apoyo operaciones de cálculo en coma flotante Integrado: Cnet, High Speed Counter, Captura de impulsos, filtro de entrada, interruptor externo. Puerto descarga: Serial RS232, USB Puerto comunicación: RS232 Velocidad de proceso: 28ns/paso Máx I/O: hasta 6,144 puntos de control www.insysacorp.com

39 Modulares tipo XGI/XGK Modelos CPU disponibles: E/S/H/U (64K / 128K / 512K / 1M) para XGI Modelos CPU disponibles: E/S/A/H/U (16K / 32K / 32K / 64K / 128M) para XGK Redes: Ethernet, Profibus, Devicenet, Serial, Can Open. 256 PID integradoS Modelo XGK: programación ladder Modelo XGI: programación IEC (ST, SFC, FB y LD) www.insysacorp.com

40 LS en la piramide de automatización www.insysacorp.com

41 Conexión tipo backplane Hasta 7 bases de expansión. Cada base puede ser de 4, 6, 8 o 12 slots según el requerimiento. www.insysacorp.com

42 Fuentes y modulos de expasión www.insysacorp.com

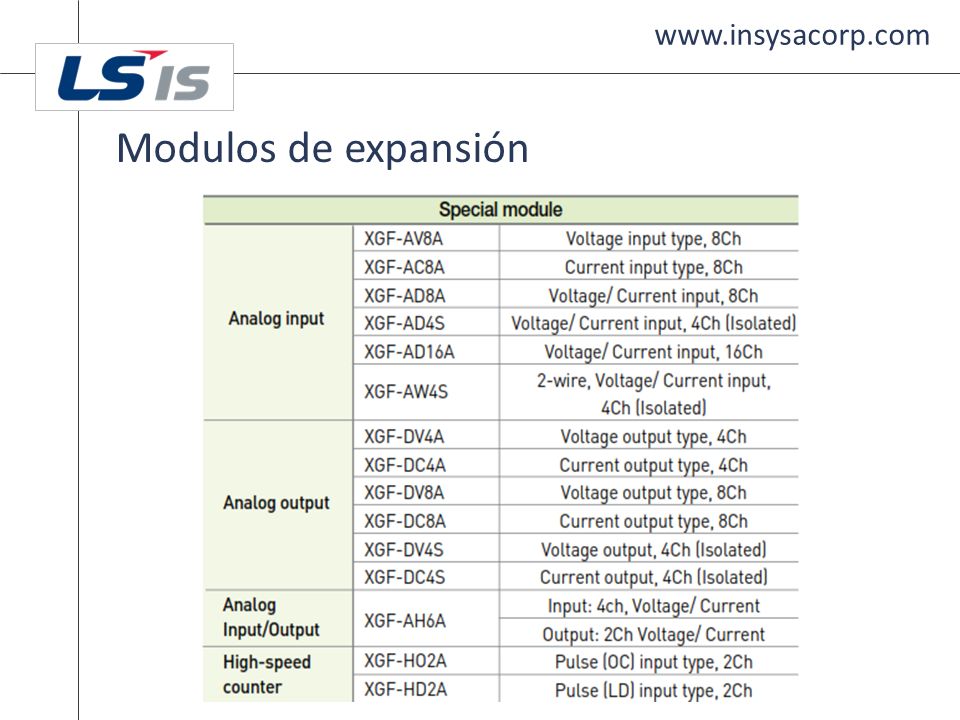

43 Modulos de expansión www.insysacorp.com

44 Modulos de expansión www.insysacorp.com

45 Modulos de expansión www.insysacorp.com

46 Modulos de expansión www.insysacorp.com

47 Paquetes de programación XG5000: Programación PLC, ladder, secuential fuction chart (SFC), structured text (ST), function block (FB) XG-PD: Programación de redes y diagnósticos XG-TCON: programación de módulos de control de temperatura XG-PM: programación equipos posición (servo) www.insysacorp.com

48 Software de programación www.insysacorp.com

49 Software de programación www.insysacorp.com

50 Conexión al PLC www.insysacorp.com

51 Software de programación www.insysacorp.com

52 Herramientas de programación www.insysacorp.com

53 Ventana del proyecto La ventana del proyecto administra parametros, variables, tablas I/O y Programas dentro del PLC. Recomendable hacer su tabla de variables para facilidad de programación Configurar todo los parametros necesarios del PLC www.insysacorp.com

54 Autodetección de tarjetas www.insysacorp.com

55 Creación de tags www.insysacorp.com

56 Creación de programas www.insysacorp.com

57 Programación escalera www.insysacorp.com

58 Programación Grafcet y texto estructurado www.insysacorp.com
