1 CARTOGRAFIAS 2 MAQUINARIA: PROGRAMAS BDM 555PRO PROGRAMADORA UPA
ECM TITANIUM VOLTA MEUCCI

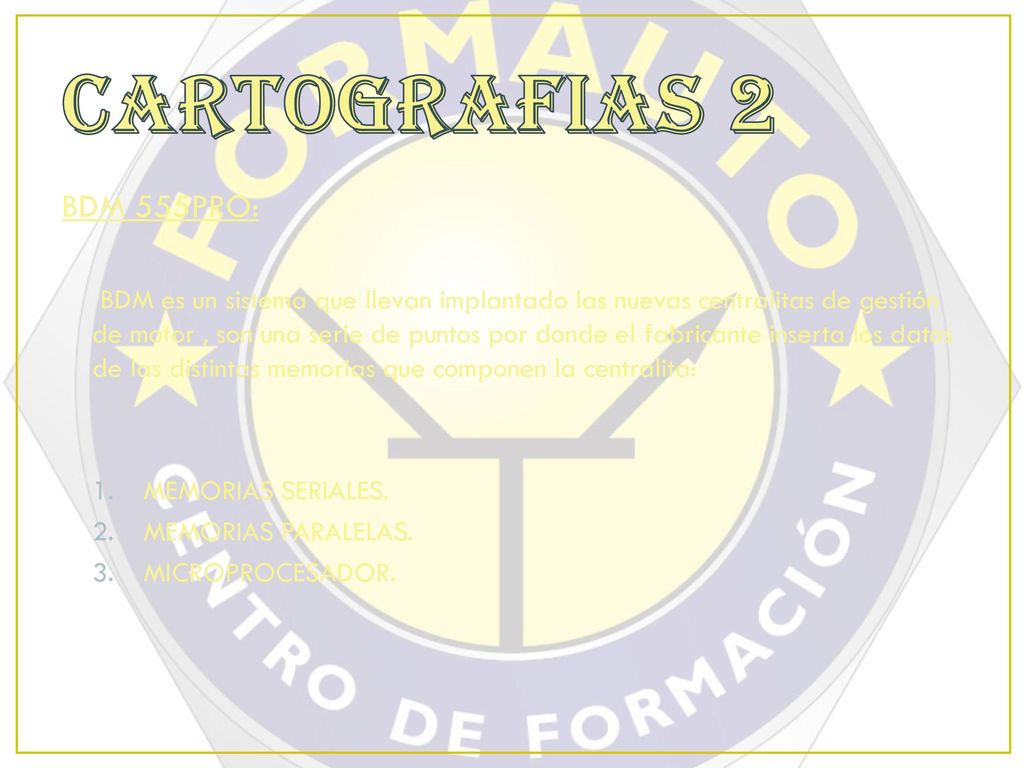

2 CARTOGRAFIAS 2 BDM 555PRO: BDM es un sistema que llevan implantado las nuevas centralitas de gestión de motor , son una serie de puntos por donde el fabricante inserta los datos de las distintas memorias que componen la centralita: MEMORIAS SERIALES. MEMORIAS PARALELAS. MICROPROCESADOR.

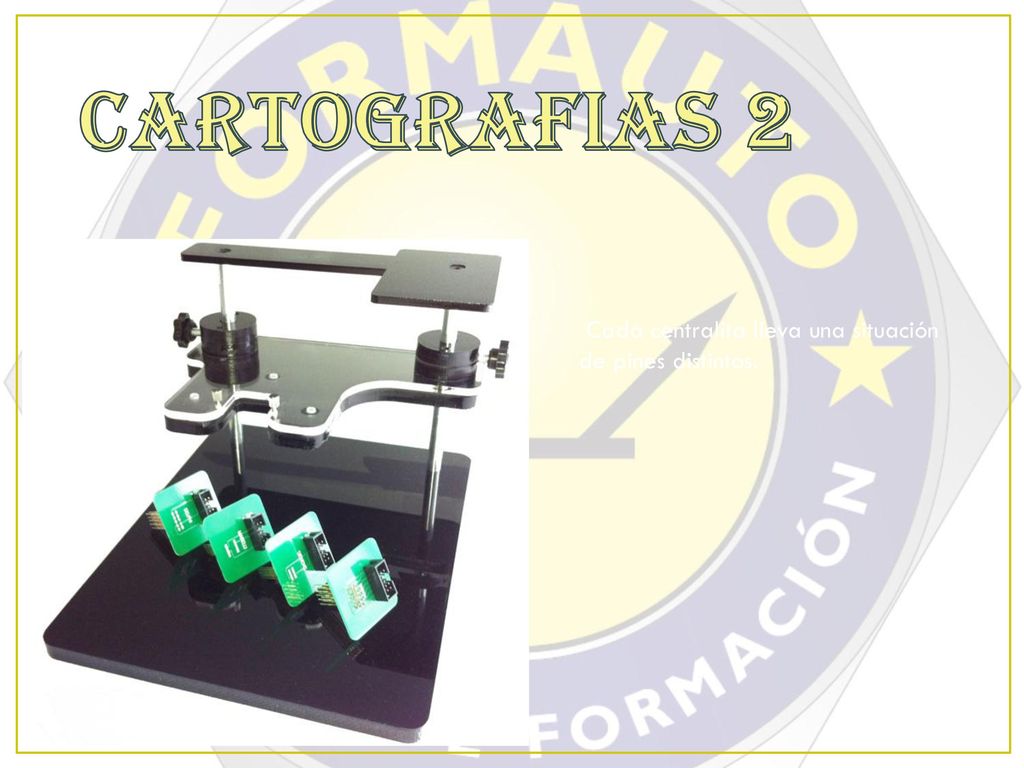

3 CARTOGRAFIAS 2 Cada centralita lleva una situación de pines distintos.

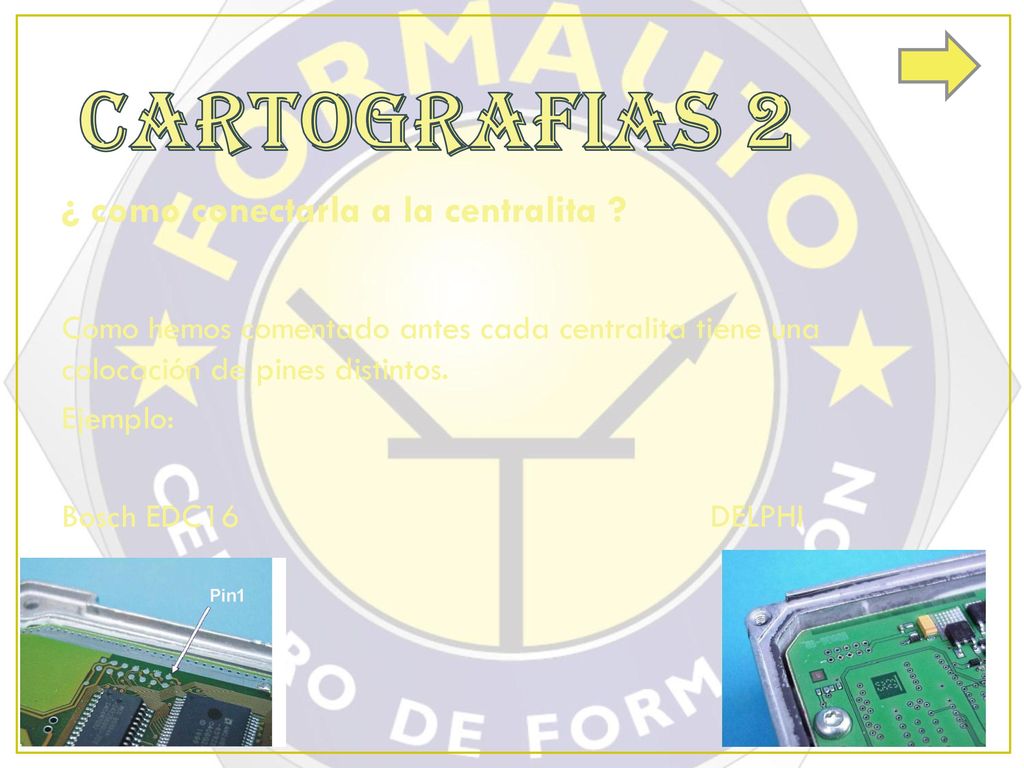

4 CARTOGRAFIAS 2 ¿ como conectarla a la centralita ?
Como hemos comentado antes cada centralita tiene una colocación de pines distintos. Ejemplo: Bosch EDC DELPHI

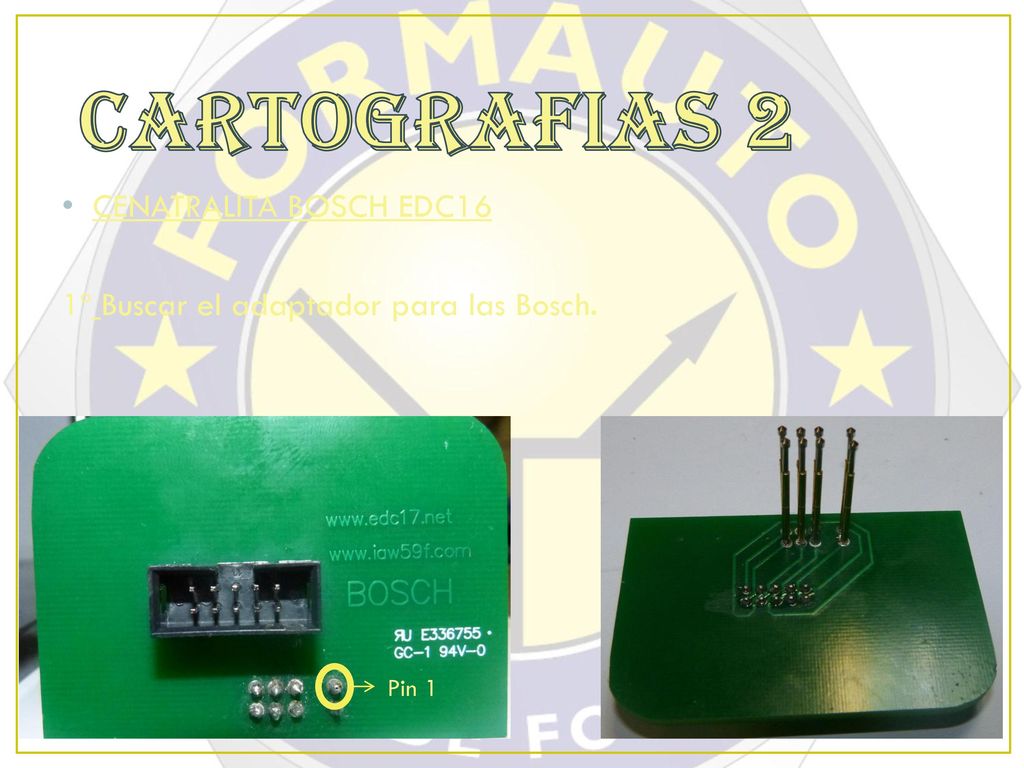

5 CARTOGRAFIAS 2 CENATRALITA BOSCH EDC16
1º Buscar el adaptador para las Bosch. Pin 1

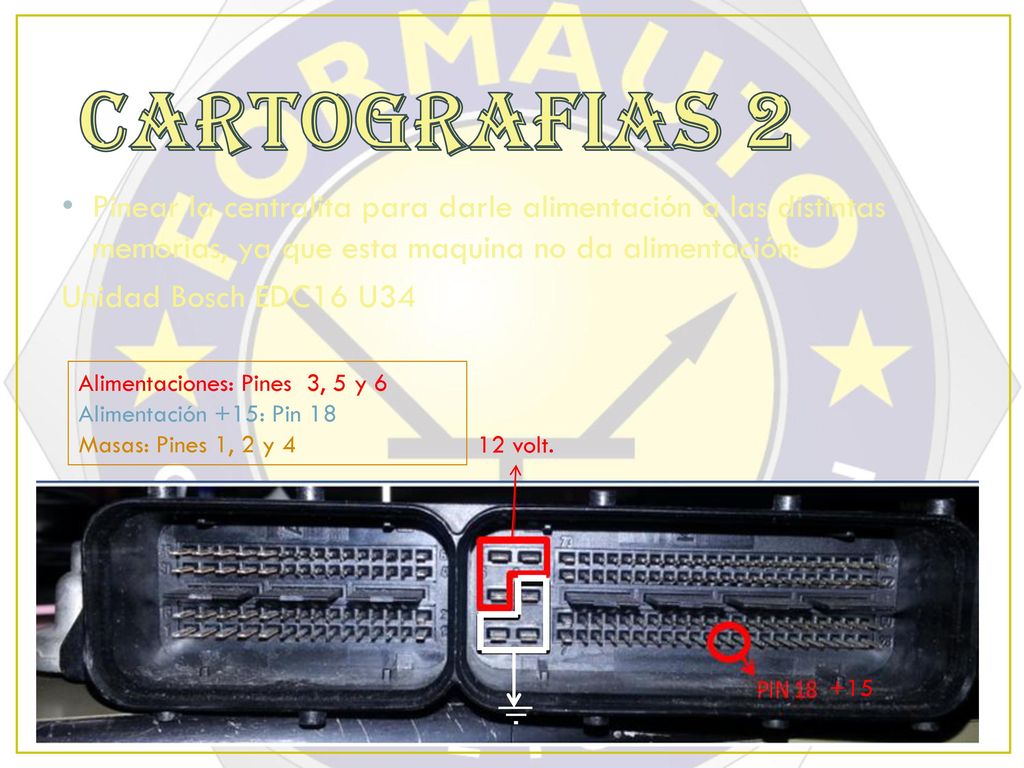

6 CARTOGRAFIAS 2 Pinear la centralita para darle alimentación a las distintas memorias, ya que esta maquina no da alimentación: Unidad Bosch EDC16 U34 Alimentaciones: Pines 3, 5 y 6 Alimentación +15: Pin 18 Masas: Pines 1, 2 y 4 12 volt. +15

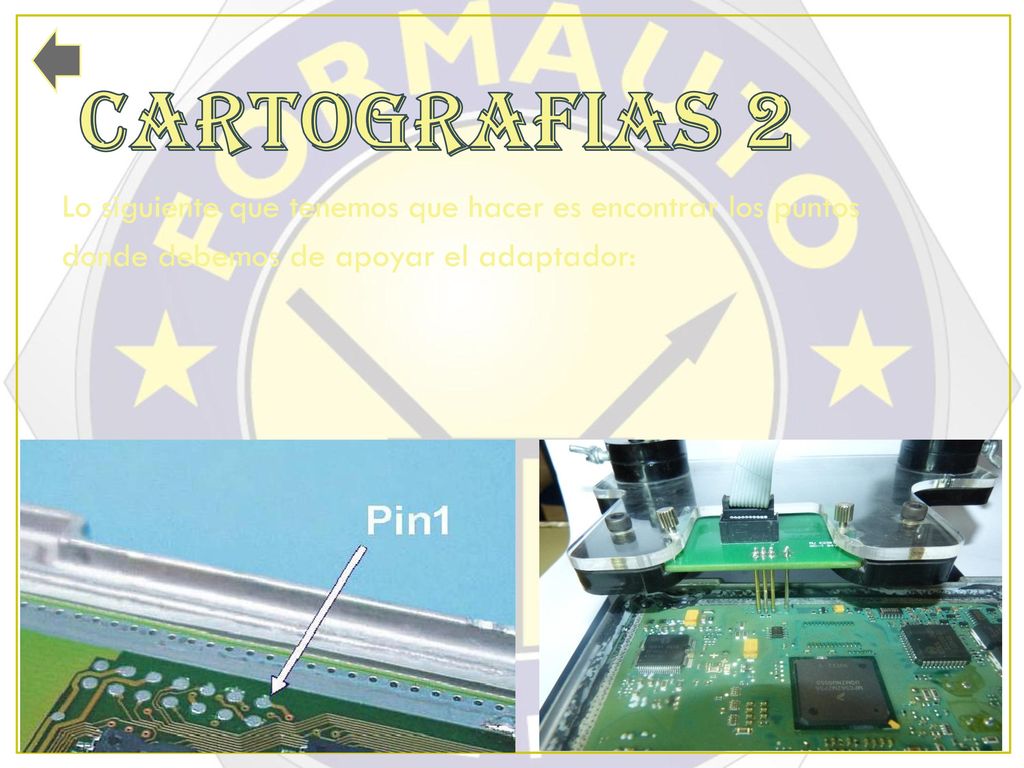

7 CARTOGRAFIAS 2 Lo siguiente que tenemos que hacer es encontrar los puntos donde debemos de apoyar el adaptador:

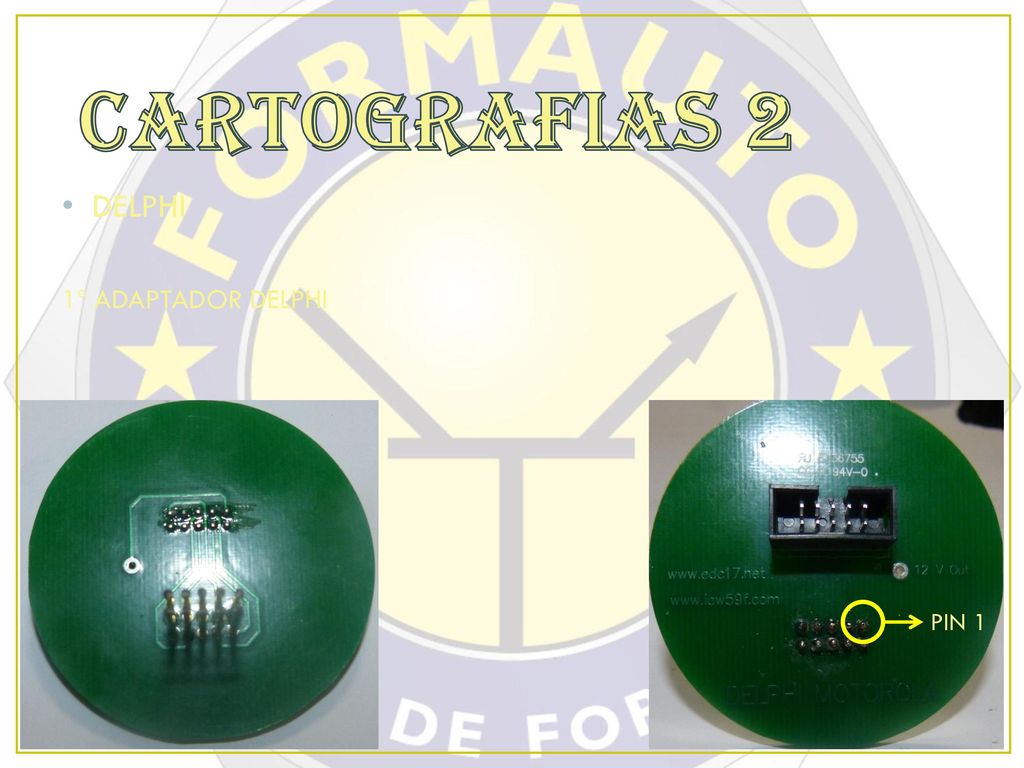

8 CARTOGRAFIAS 2 DELPHI 1º ADAPTADOR DELPHI PIN 1

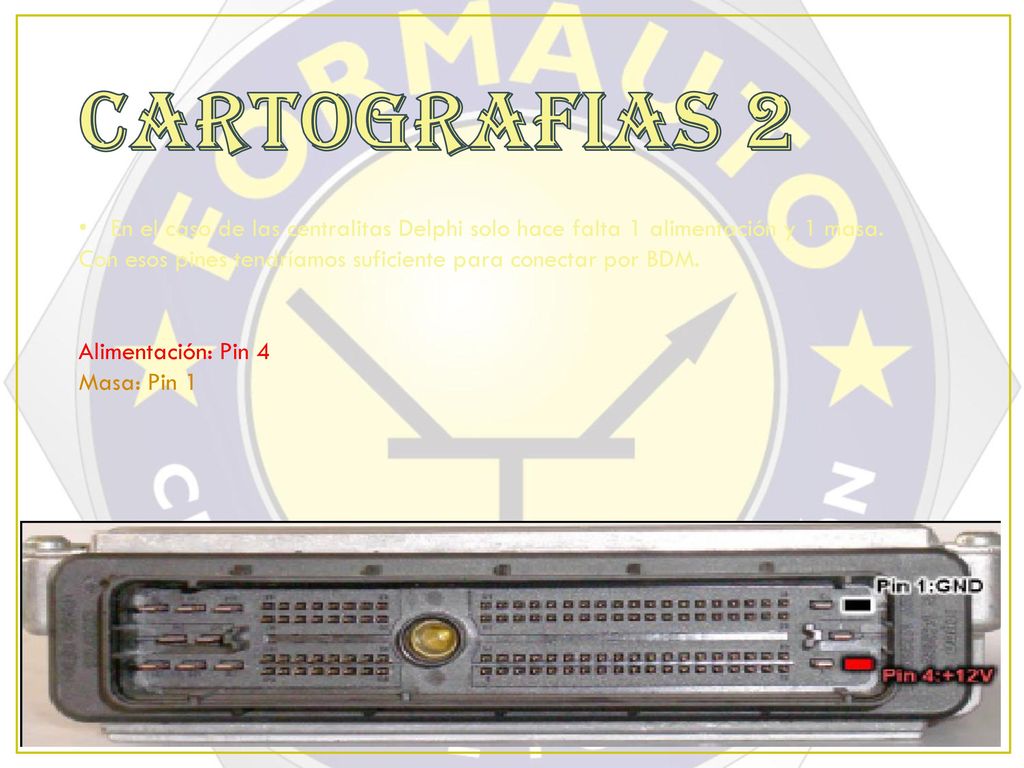

9 CARTOGRAFIAS 2 En el caso de las centralitas Delphi solo hace falta 1 alimentación y 1 masa. Con esos pines tendríamos suficiente para conectar por BDM. Alimentación: Pin 4 Masa: Pin 1

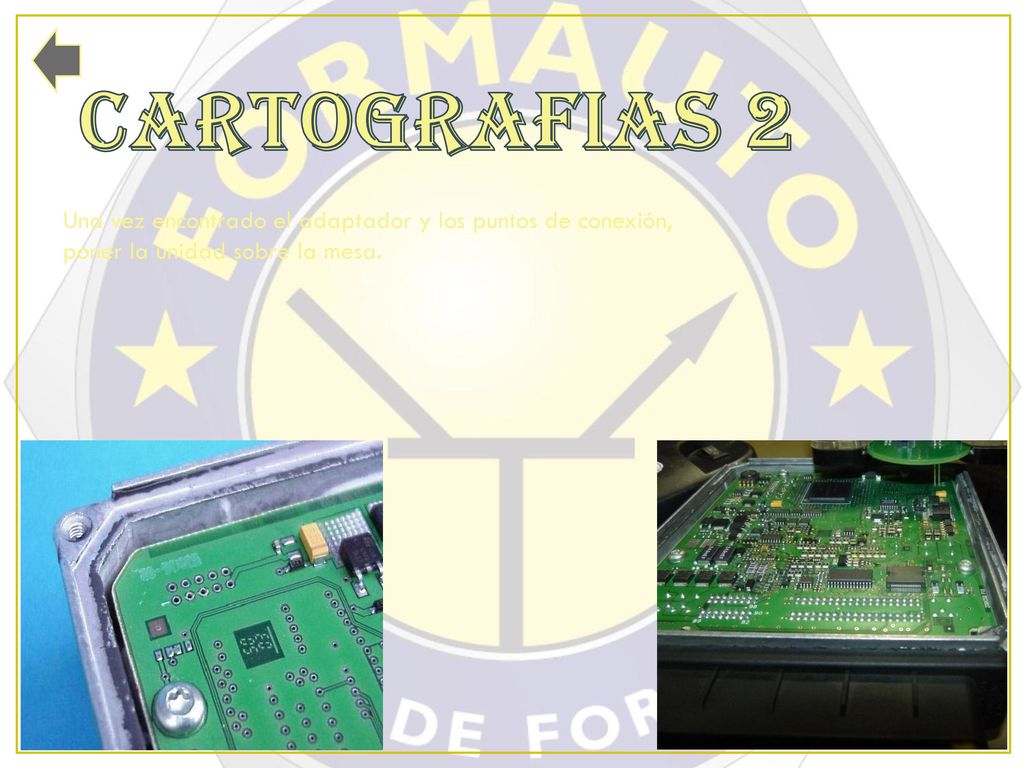

10 CARTOGRAFIAS 2 Una vez encontrado el adaptador y los puntos de conexión, poner la unidad sobre la mesa.

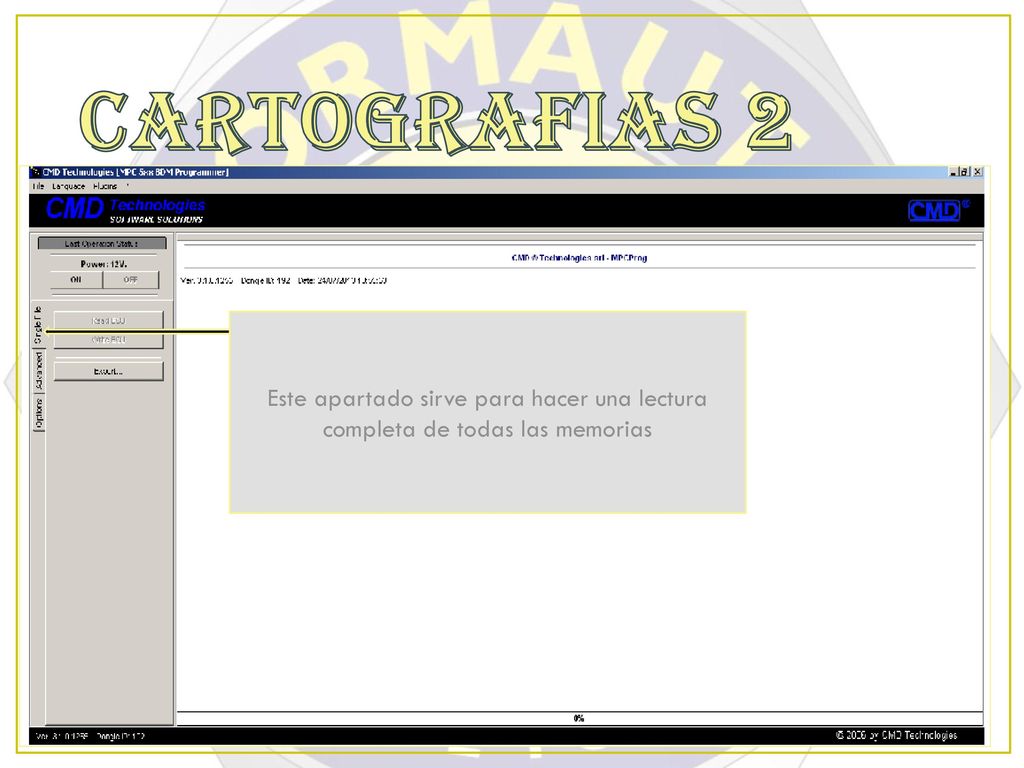

11 CARTOGRAFIAS 2 Este apartado sirve para hacer una lectura completa de todas las memorias

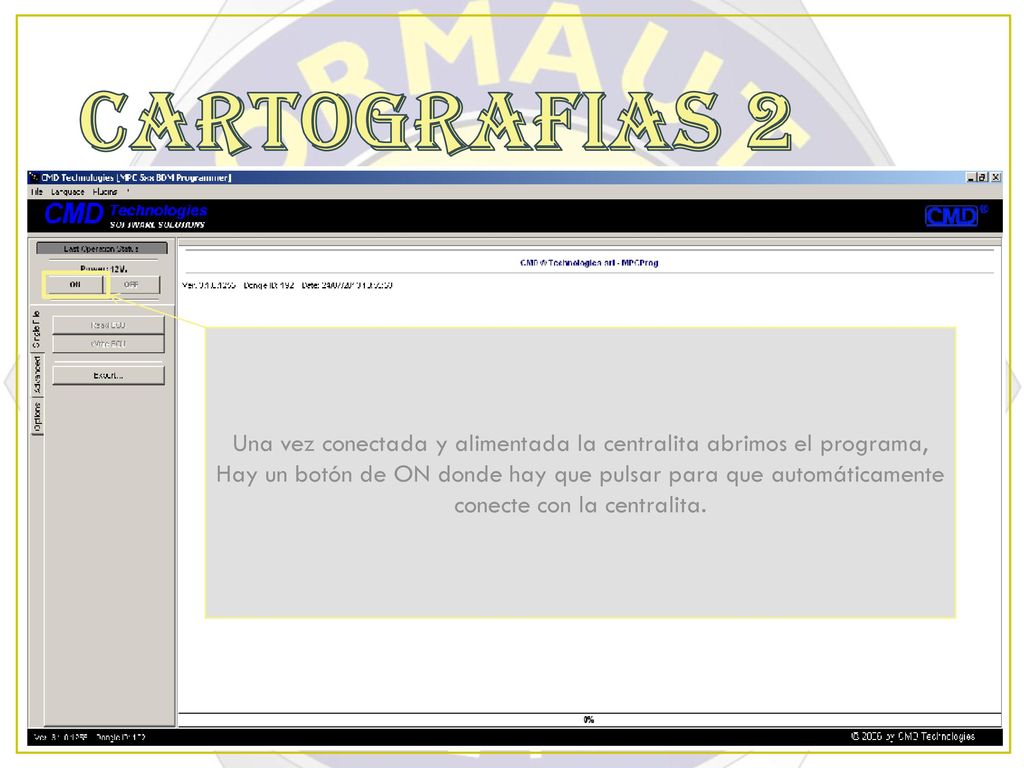

12 Una vez conectada y alimentada la centralita abrimos el programa,
CARTOGRAFIAS 2 Una vez conectada y alimentada la centralita abrimos el programa, Hay un botón de ON donde hay que pulsar para que automáticamente conecte con la centralita.

13 En este apartado podemos leer directamente el mapa de inyección.
CARTOGRAFIAS 2 En este apartado podemos leer directamente el mapa de inyección.

14 CARTOGRAFIAS 2 En este apartado es donde hay que entrar si lo que queremos es insertar un mapa modificado.

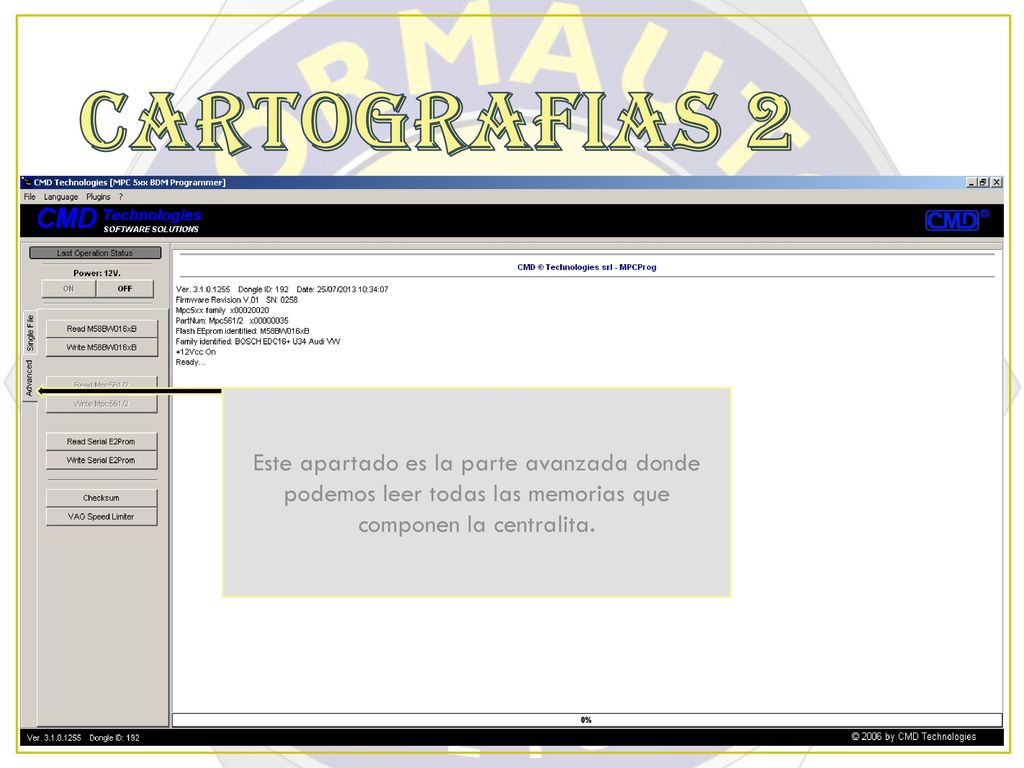

15 CARTOGRAFIAS 2 Este apartado es la parte avanzada donde podemos leer todas las memorias que componen la centralita.

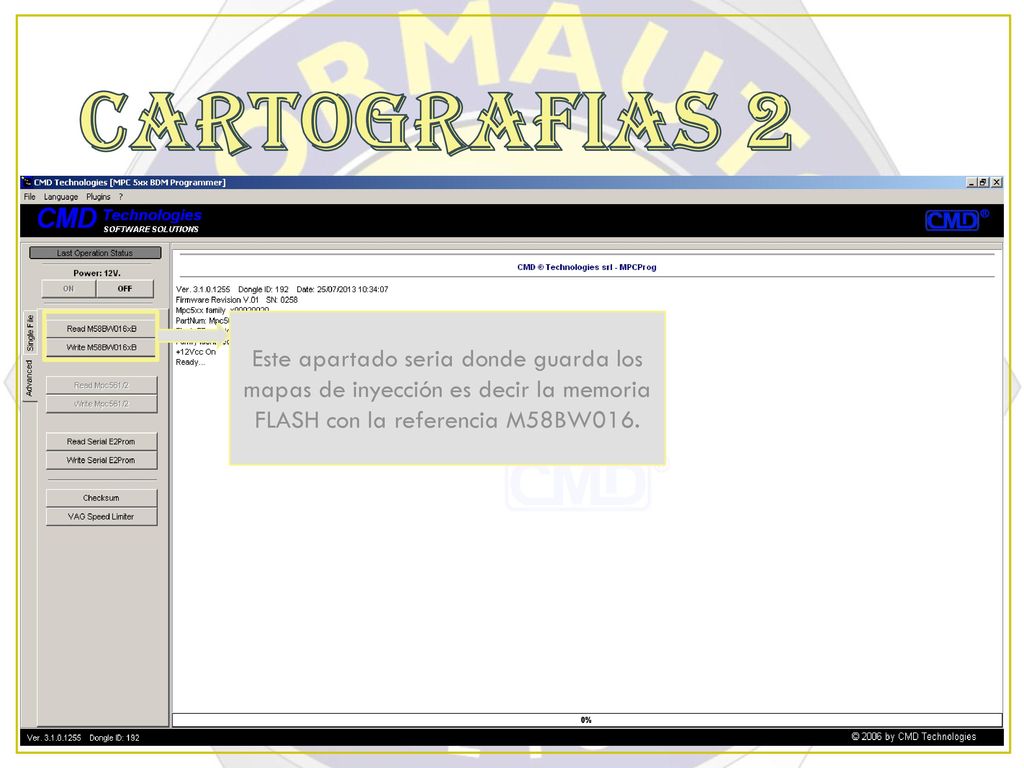

16 CARTOGRAFIAS 2 Este apartado seria donde guarda los mapas de inyección es decir la memoria FLASH con la referencia M58BW016.

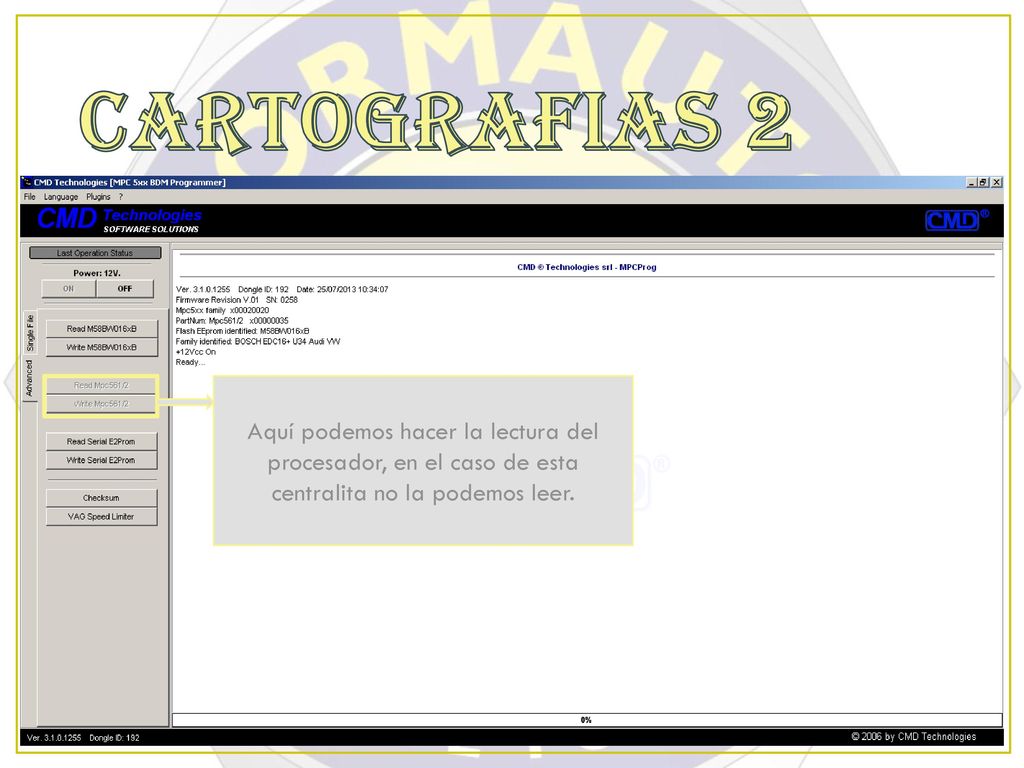

17 CARTOGRAFIAS 2 Aquí podemos hacer la lectura del procesador, en el caso de esta centralita no la podemos leer.

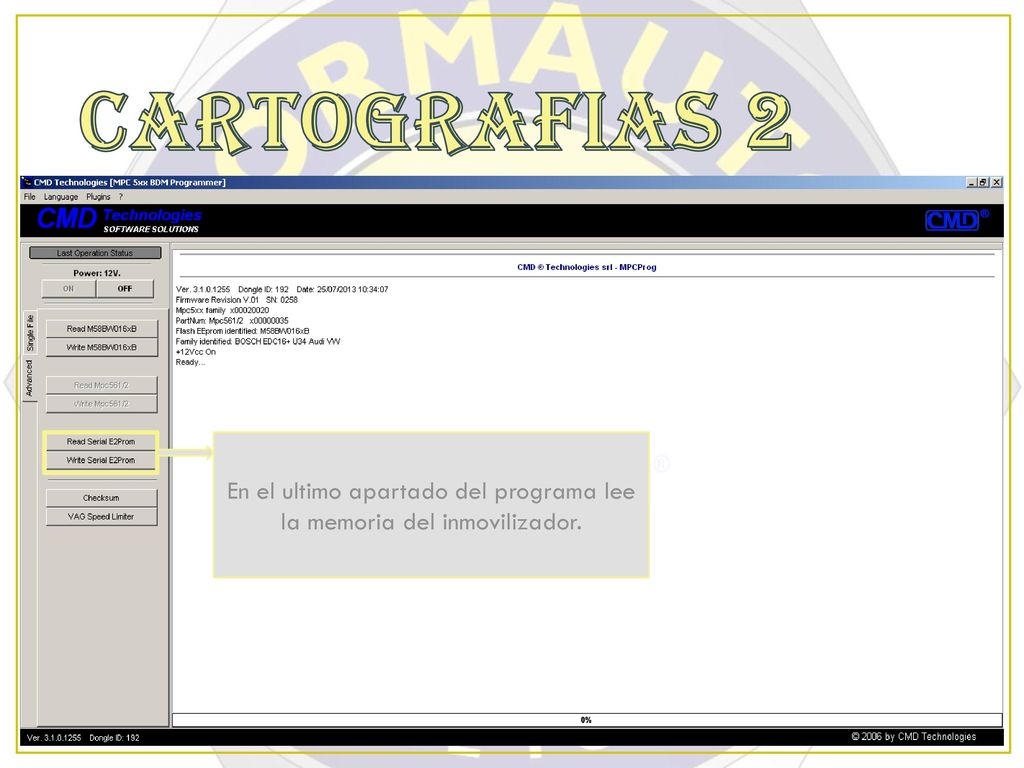

18 En el ultimo apartado del programa lee la memoria del inmovilizador.
CARTOGRAFIAS 2 En el ultimo apartado del programa lee la memoria del inmovilizador.

19 Proceso de lectura memoria FLASH
CARTOGRAFIAS 2 Proceso de lectura memoria FLASH

20 CARTOGRAFIAS 2 PROGRAMADORA WILLEM:
Es una maquina que se utiliza para leer o escribir en las distintas memorias, el inconveniente es que tenemos que desoldar la memoria que queramos leer.

21 CARTOGRAFIAS 2 PLCC 32 5volt. PLCC 32 3,3volt 24CXX 93CXX 27XX DIP32

22 Aquí seleccionamos que memoria es
CARTOGRAFIAS 2 Aquí seleccionamos que memoria es Estos interruptores dependiendo del tipo de memoria que vallamos a leer lleva una posición u otra.

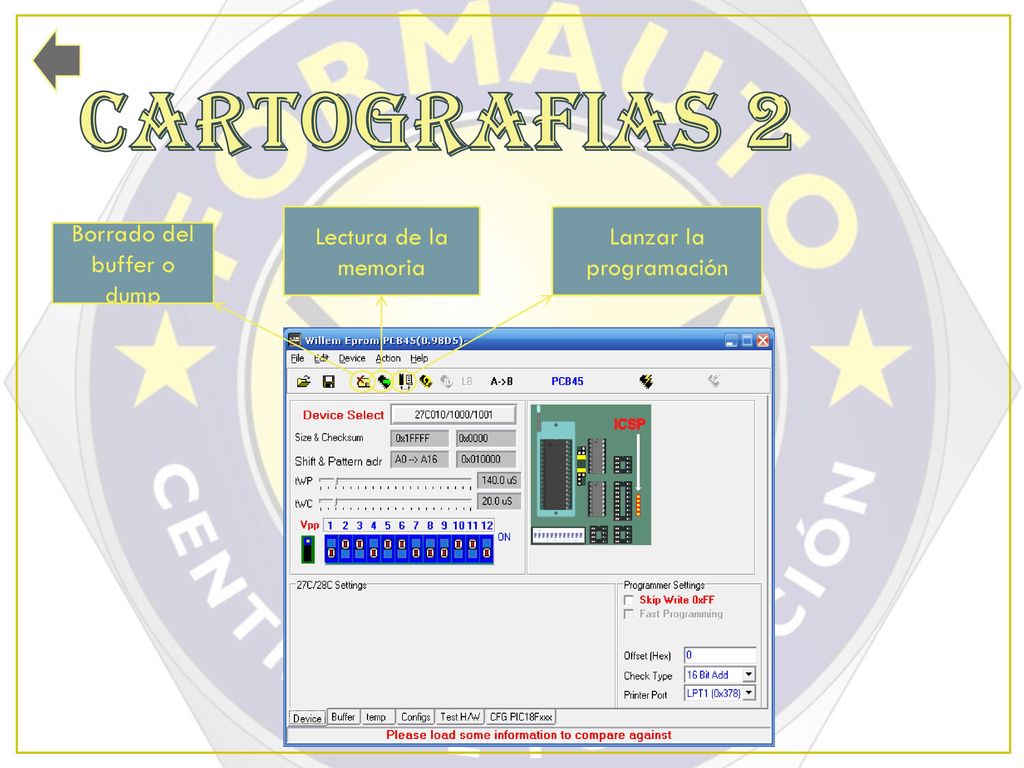

23 CARTOGRAFIAS 2 Lectura de la memoria Lanzar la programación
Borrado del buffer o dump

24 CARTOGRAFIAS 2 UPA: Es otra programadora un poco mas limitada puesto que solo podemos leer memorias seriales y micro procesadores. Con esta maquina al igual que la anterior si queremos leer la información que contiene hay que desoldarla de la centralita.

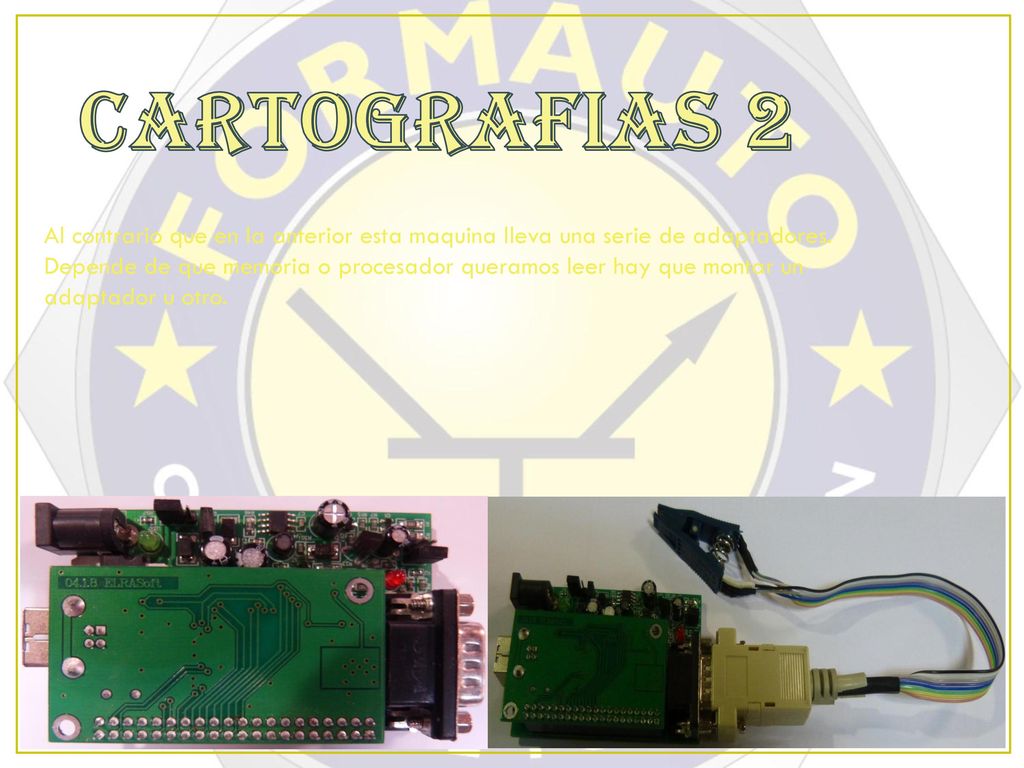

25 CARTOGRAFIAS 2 Al contrario que en la anterior esta maquina lleva una serie de adaptadores. Depende de que memoria o procesador queramos leer hay que montar un adaptador u otro.

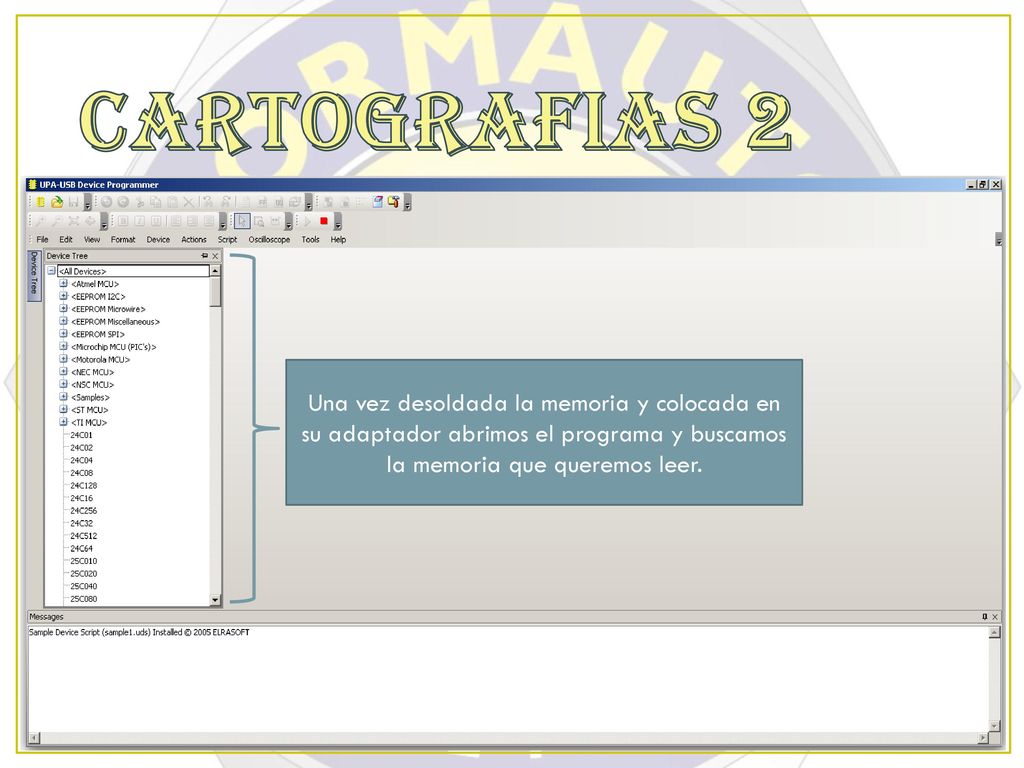

26 CARTOGRAFIAS 2 Una vez desoldada la memoria y colocada en su adaptador abrimos el programa y buscamos la memoria que queremos leer.

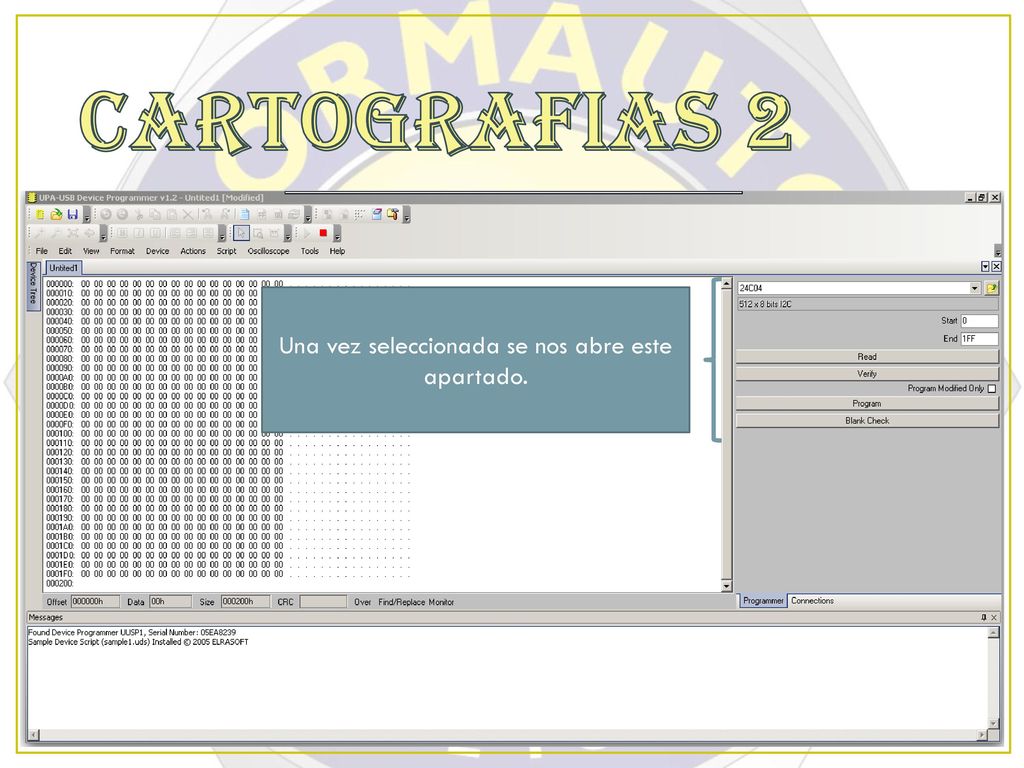

27 Una vez seleccionada se nos abre este apartado.
CARTOGRAFIAS 2 Una vez seleccionada se nos abre este apartado.

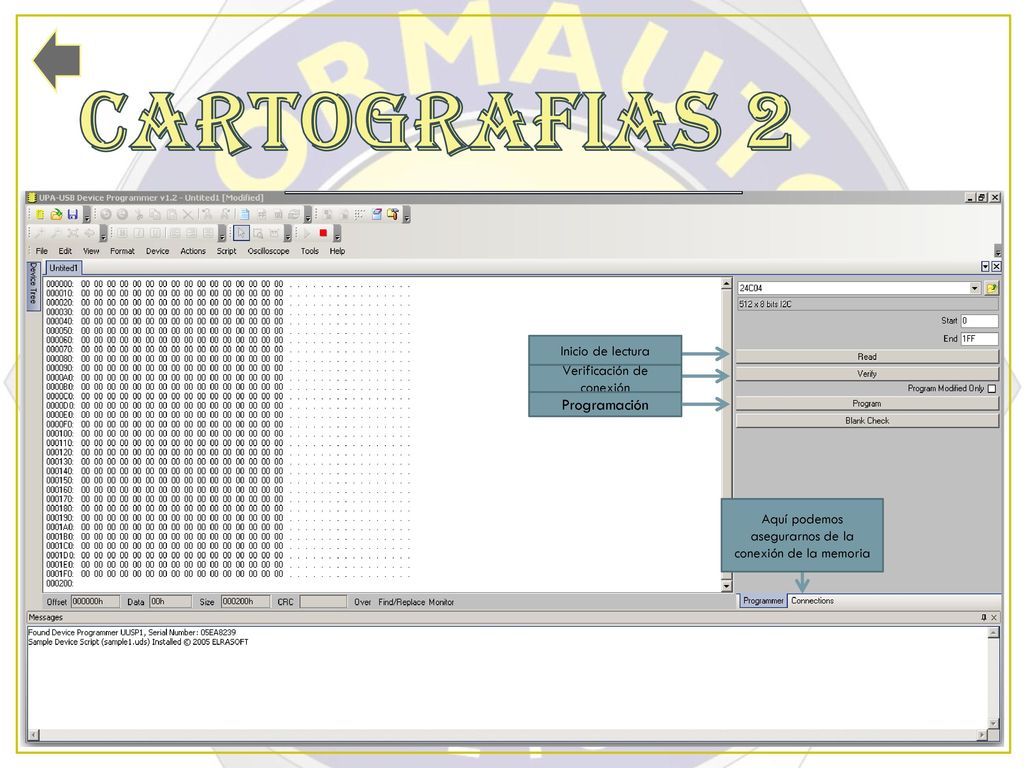

28 CARTOGRAFIAS 2 Programación Inicio de lectura Verificación de conexión
Aquí podemos asegurarnos de la conexión de la memoria

29 CARTOGRAFIAS 2 Volta.- Es un programa que sirve para la anulación tanto de FILTROS DE PARTICULAS, INMOVILIZADORES, y EGR.

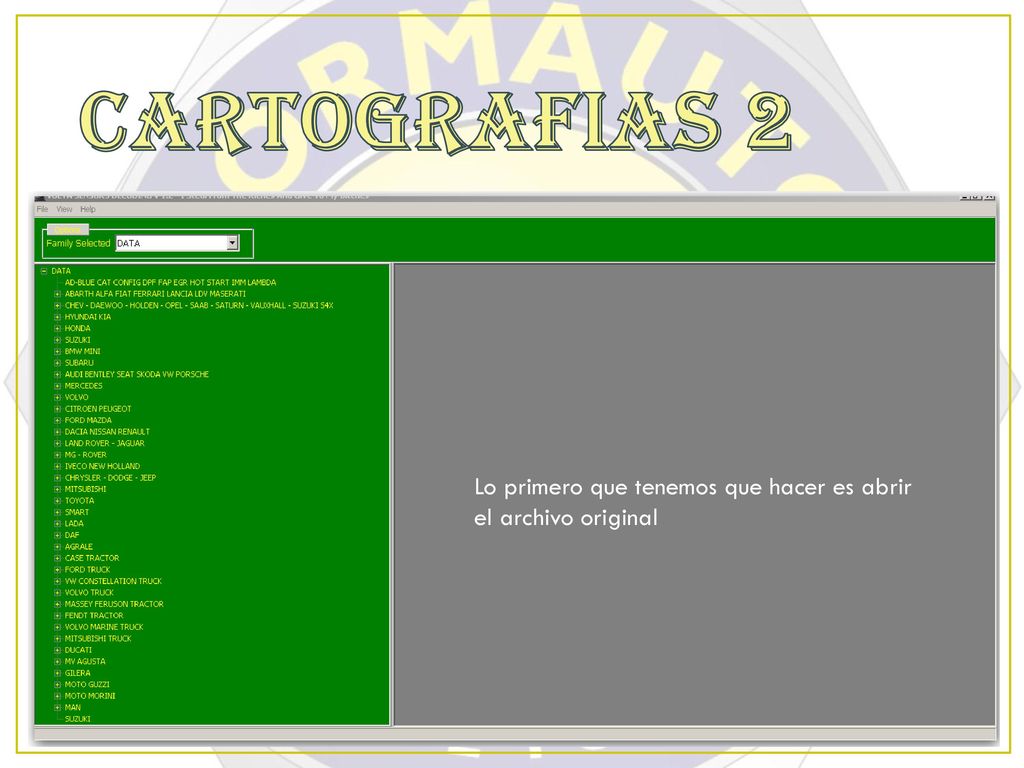

30 CARTOGRAFIAS 2 Lo primero que tenemos que hacer es abrir
el archivo original

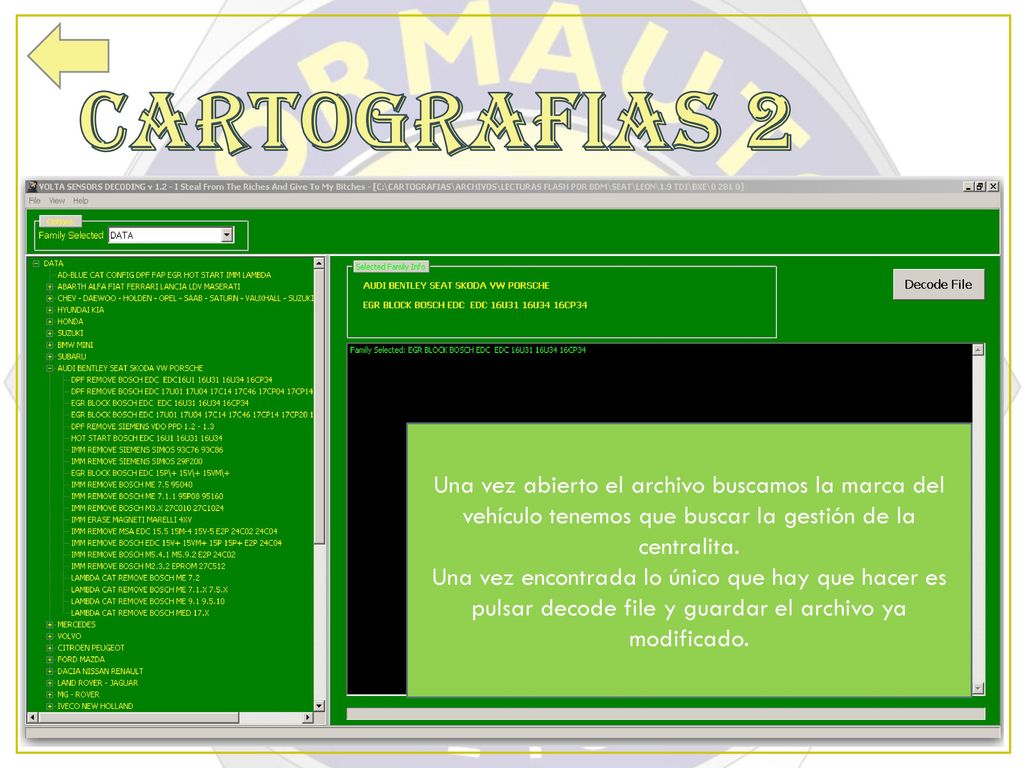

31 CARTOGRAFIAS 2 Una vez abierto el archivo buscamos la marca del vehículo tenemos que buscar la gestión de la centralita. Una vez encontrada lo único que hay que hacer es pulsar decode file y guardar el archivo ya modificado.

32 CARTOGRAFIAS 2 Meucci.- Meucci es un programa que se utiliza para la
des inmovilización de las centralitas.

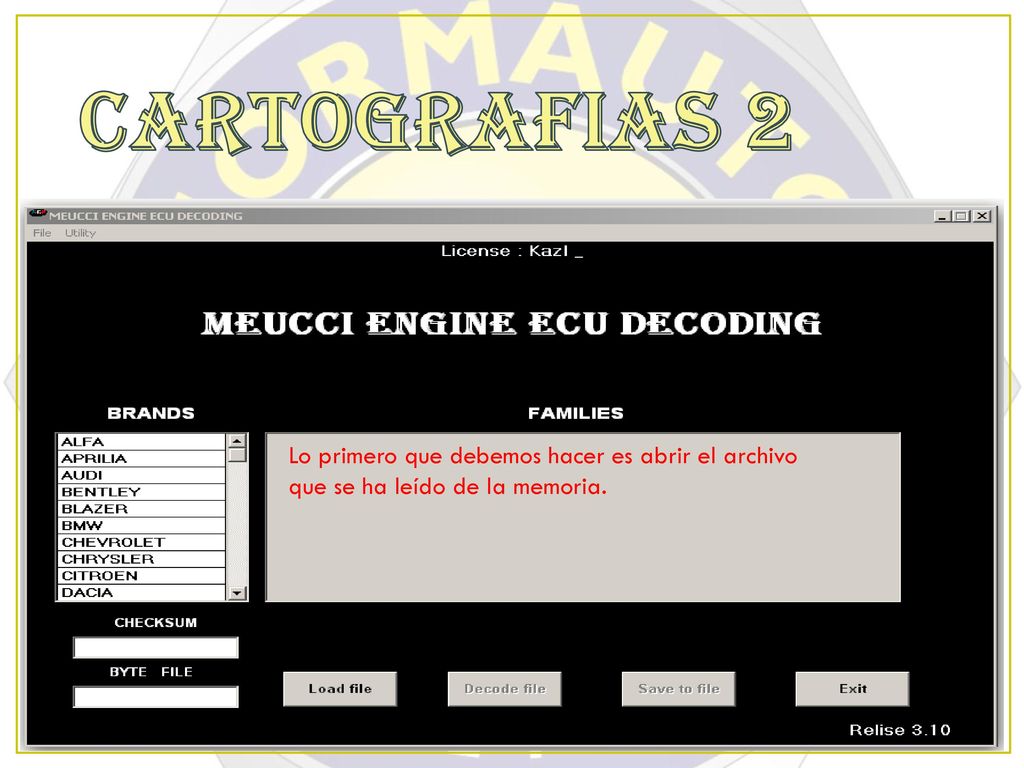

33 CARTOGRAFIAS 2 Lo primero que debemos hacer es abrir el archivo
que se ha leído de la memoria.

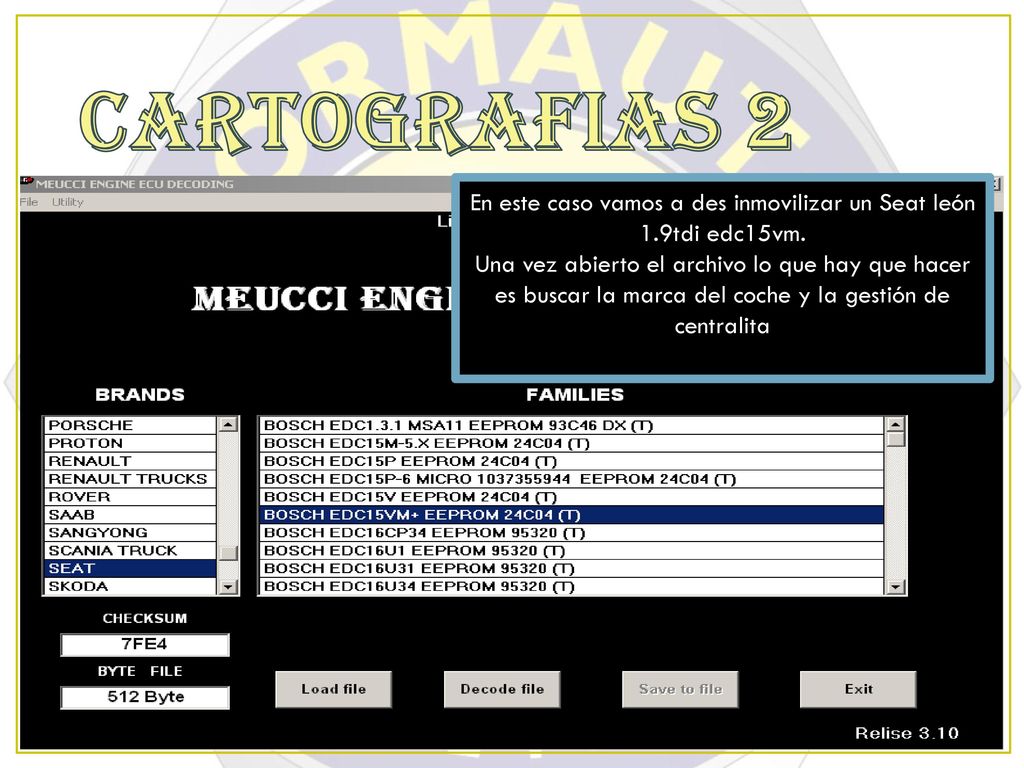

34 En este caso vamos a des inmovilizar un Seat león 1.9tdi edc15vm.
CARTOGRAFIAS 2 En este caso vamos a des inmovilizar un Seat león 1.9tdi edc15vm. Una vez abierto el archivo lo que hay que hacer es buscar la marca del coche y la gestión de centralita

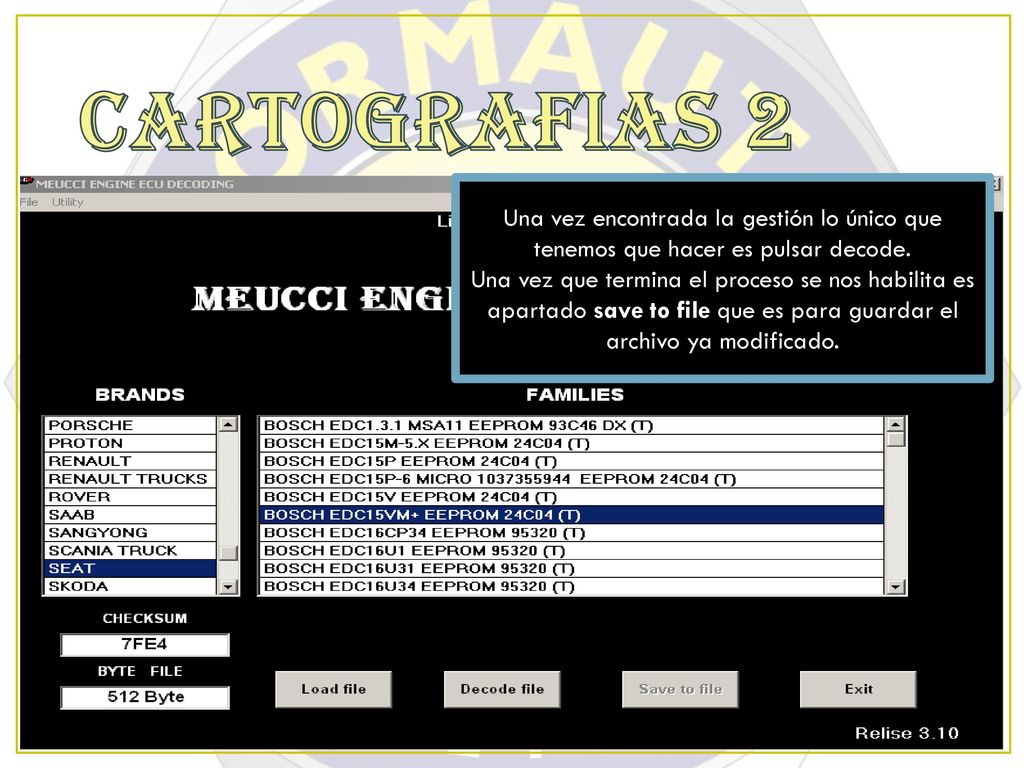

35 CARTOGRAFIAS 2 Una vez encontrada la gestión lo único que tenemos que hacer es pulsar decode. Una vez que termina el proceso se nos habilita es apartado save to file que es para guardar el archivo ya modificado.
