Funciones o Señales Singulares

Presentación del tema: "Funciones o Señales Singulares"— Transcripción de la presentación:

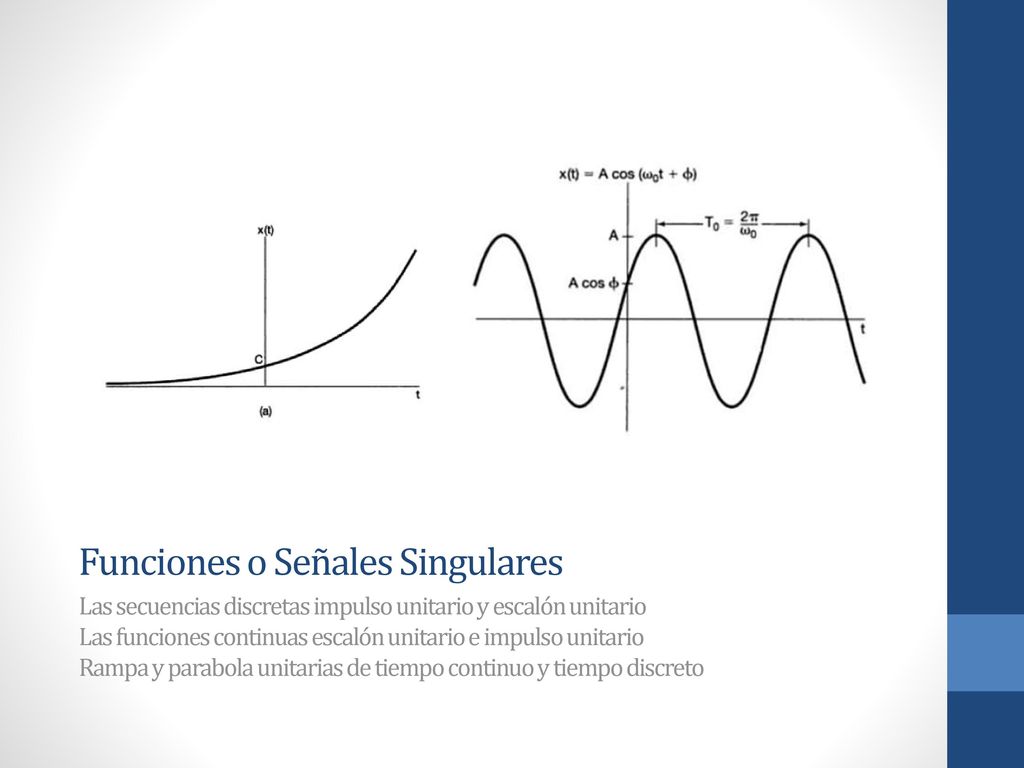

1 Funciones o Señales Singulares
Las secuencias discretas impulso unitario y escalón unitario Las funciones continuas escalón unitario e impulso unitario Rampa y parabola unitarias de tiempo continuo y tiempo discreto

2 Funciones o señales singulares

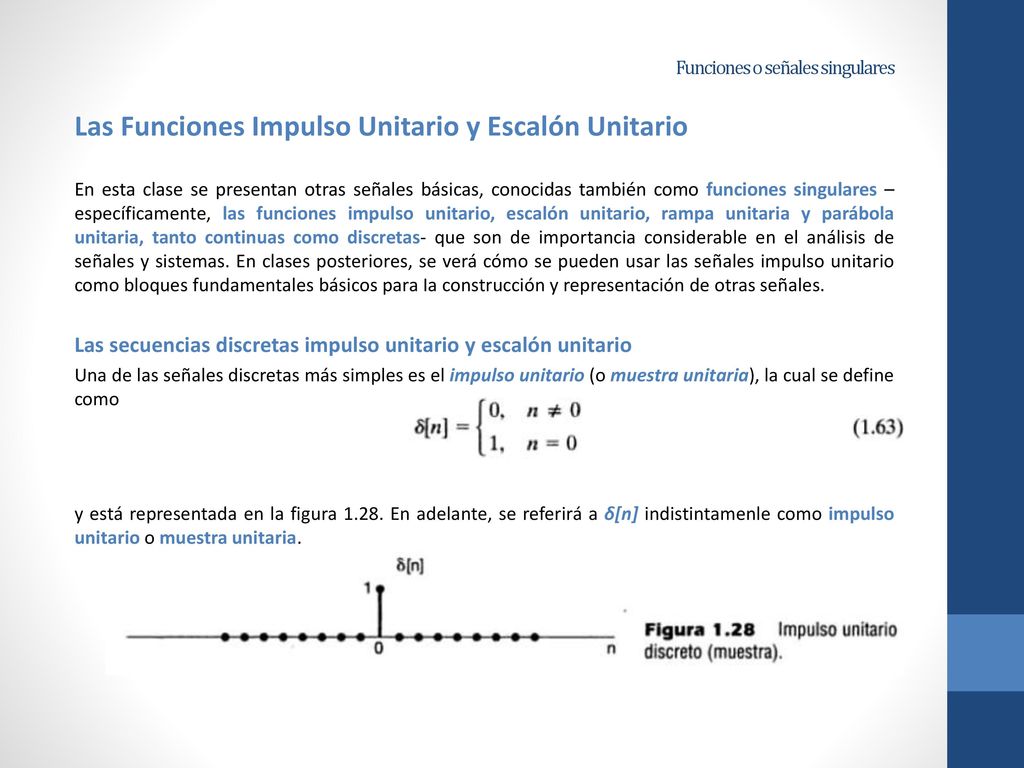

Las Funciones Impulso Unitario y Escalón Unitario En esta clase se presentan otras señales básicas, conocidas también como funciones singulares –específicamente, las funciones impulso unitario, escalón unitario, rampa unitaria y parábola unitaria, tanto continuas como discretas- que son de importancia considerable en el análisis de señales y sistemas. En clases posteriores, se verá cómo se pueden usar las señales impulso unitario como bloques fundamentales básicos para Ia construcción y representación de otras señales. Las secuencias discretas impulso unitario y escalón unitario Una de las señales discretas más simples es el impulso unitario (o muestra unitaria), la cual se define como y está representada en la figura En adelante, se referirá a δ[n] indistintamenle como impulso unitario o muestra unitaria.

3 Funciones o señales singulares

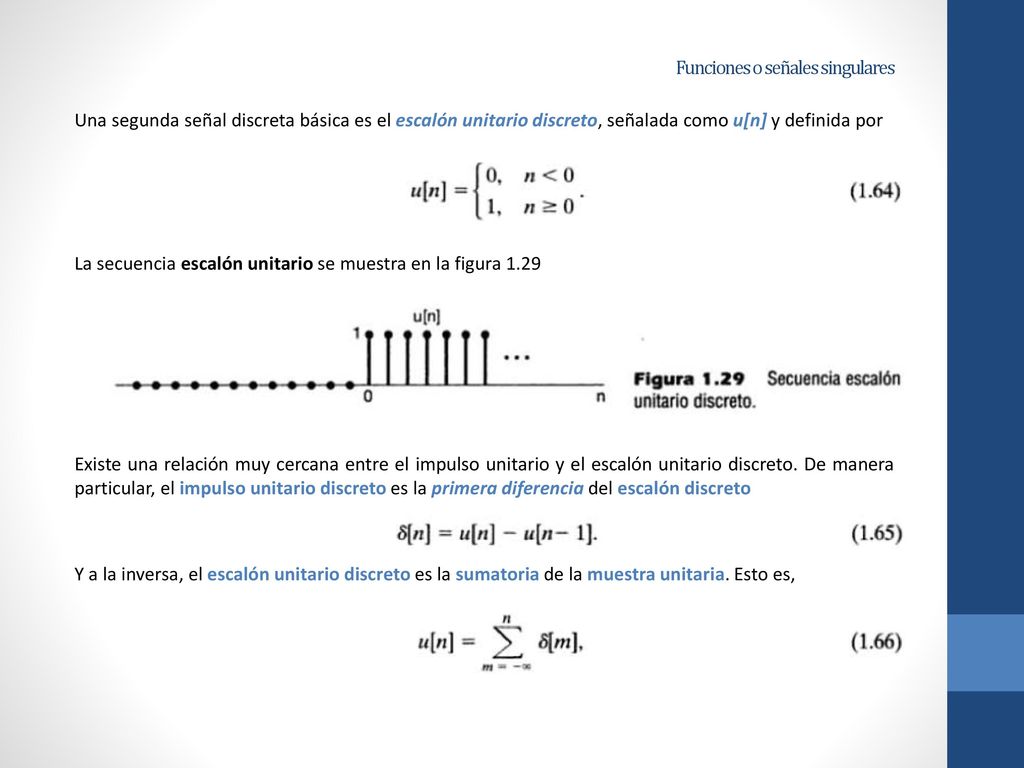

Una segunda señal discreta básica es el escalón unitario discreto, señalada como u[n] y definida por La secuencia escalón unitario se muestra en la figura 1.29 Existe una relación muy cercana entre el impulso unitario y el escalón unitario discreto. De manera particular, el impulso unitario discreto es la primera diferencia del escalón discreto Y a la inversa, el escalón unitario discreto es la sumatoria de la muestra unitaria. Esto es,

4 Funciones o señales singulares
lo cual se ilustra en la figura Ya que el único valor diferente de cero de la muestra unitaria está en el punto en el cual su argumento es cero, vemos, a partir de la figura, que la sumatoria en la ecuación (1.66) es 0 para n < 0 y 1 para n ≥ 0.

5 Funciones o señales singulares
Además, cambiando la variable de Ia sumatoria de m a k = n - m en In ecuación (1.66), encontramos que el escalón unitario discreto también se puede escribir en términos de la muestra unitaria como o de manera equivalente, La ecuación (1.67) se ilustra en la figura En este caso el valor diferente de cero de δ[n - k] se encuentra en el valor de k igual a n, por lo cual nuevamente vemos que la sumatoria en la ecuación (1.67) es 0 para n < 0 y 1 para n ≥ 0.

6 Funciones o señales singulares

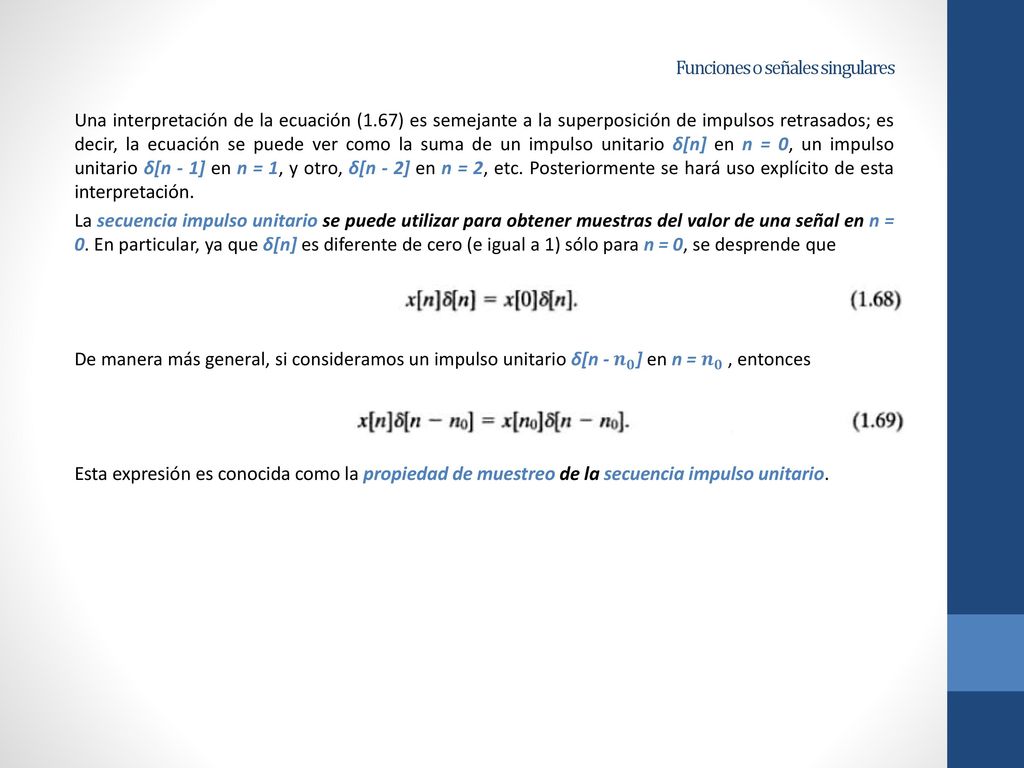

Una interpretación de la ecuación (1.67) es semejante a la superposición de impulsos retrasados; es decir, la ecuación se puede ver como la suma de un impulso unitario δ[n] en n = 0, un impulso unitario δ[n - 1] en n = 1, y otro, δ[n - 2] en n = 2, etc. Posteriormente se hará uso explícito de esta interpretación. La secuencia impulso unitario se puede utilizar para obtener muestras del valor de una señal en n = 0. En particular, ya que δ[n] es diferente de cero (e igual a 1) sólo para n = 0, se desprende que De manera más general, si consideramos un impulso unitario δ[n - 𝒏 𝟎 ] en n = 𝒏 𝟎 , entonces Esta expresión es conocida como la propiedad de muestreo de la secuencia impulso unitario.

7 Funciones o señales singulares
Las señales continuas impulso unitario y escalón unitario La función escalón unitario u(t) continua se define de manera similar a su contraparte discreta. Específicamente como se muestra en la figura 1.32. Obsérvese que el escalón unitario es discontinuo en t = 0. La función impulso unitario δ(t) continua está relacionada con el escalón unitario de manera análoga a la relación que existe entre las funciones discretas impulso unitario y escalón unitario.

8 Funciones o señales singulares
Lo anterior también sugiere una relación entre δ(t) y u(t) análoga a la expresión para δ[n] en la ecuación (1.65). En particular, a partir de la ecuación (1.71) vemos que el impulso unitario continuo puede obtenerse de la primera derivada del escalón unitario continuo: En contraste con el caso discreto, esta ecuación presenta cierta dificultad formal como representación de la función impulso unitario, ya que u(t) es discontinua en t = 0 y, en consecuencia, formalmente no es diferenciable. Sin embargo, podemos interpretar la ecuación (1 .72) al considerar una aproximación del escalón unitario 𝒖 Δ (t), como se muestra en la figura 1.33, la cual se eleva del valor 0 al valor 1 en un corto intervalo de tiempo de longitud Δ. Por supuesto, el escalón unitario cambia de valor instantáneamente y entonces puede considerarse como una idealización tan corta de 𝒖 Δ (t) para Δ que su duración no es significativa para propósitos prácticos. De manera formal, u(t) es el límite de 𝒖 Δ (t) conforme Δ → 0. Consideremos ahora la derivada Como se muestra en la figura 1.34

9 Funciones o señales singulares

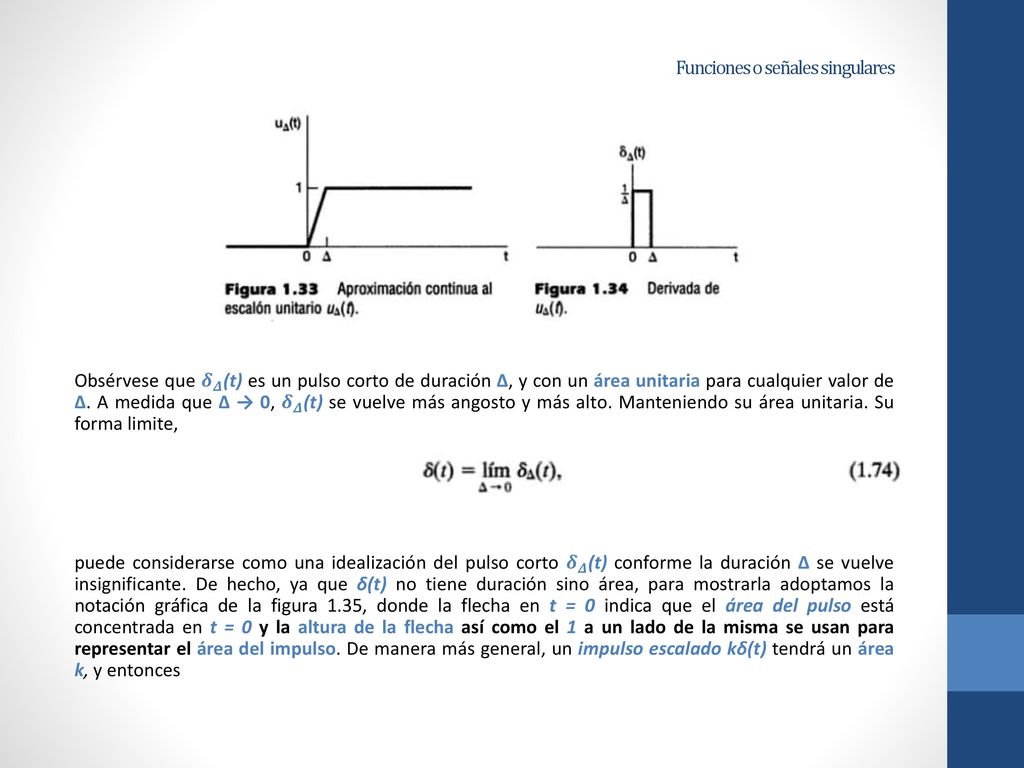

Obsérvese que 𝜹 𝜟 (t) es un pulso corto de duración Δ, y con un área unitaria para cualquier valor de Δ. A medida que Δ → 0, 𝜹 𝜟 (t) se vuelve más angosto y más alto. Manteniendo su área unitaria. Su forma limite, puede considerarse como una idealización del pulso corto 𝜹 𝜟 (t) conforme la duración Δ se vuelve insignificante. De hecho, ya que δ(t) no tiene duración sino área, para mostrarla adoptamos la notación gráfica de la figura 1.35, donde la flecha en t = 0 indica que el área del pulso está concentrada en t = 0 y la altura de la flecha así como el 1 a un lado de la misma se usan para representar el área del impulso. De manera más general, un impulso escalado kδ(t) tendrá un área k, y entonces

10 Funciones o señales singulares

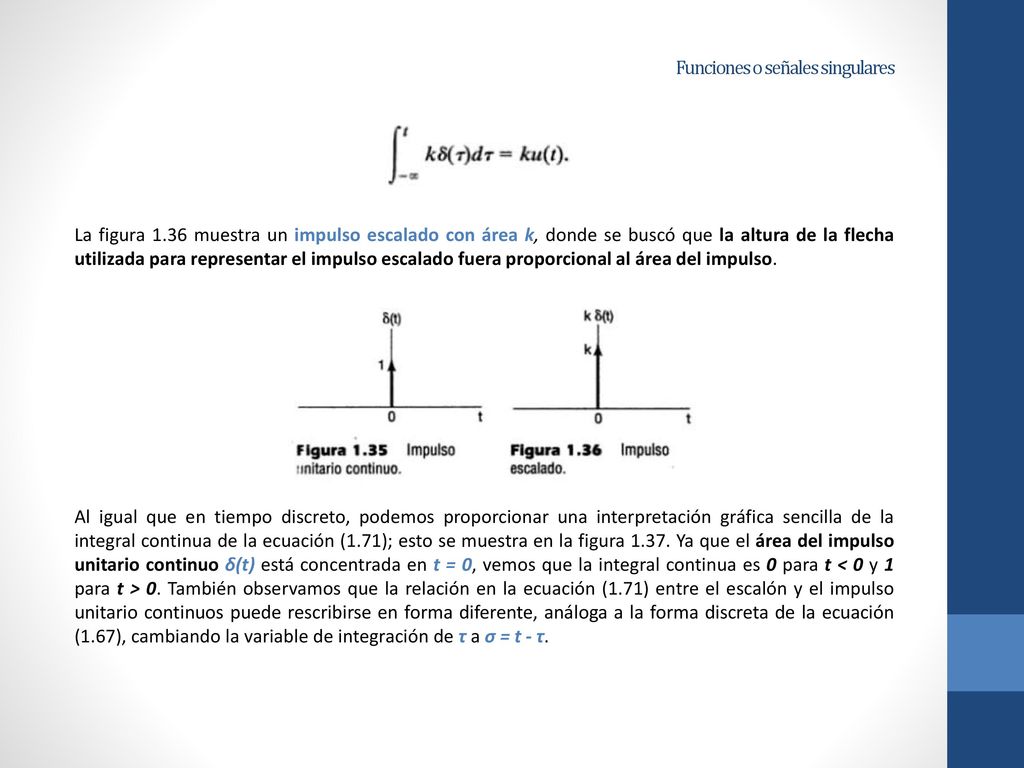

La figura 1.36 muestra un impulso escalado con área k, donde se buscó que la altura de la flecha utilizada para representar el impulso escalado fuera proporcional al área del impulso. Al igual que en tiempo discreto, podemos proporcionar una interpretación gráfica sencilla de la integral continua de la ecuación (1.71); esto se muestra en la figura Ya que el área del impulso unitario continuo δ(t) está concentrada en t = 0, vemos que la integral continua es 0 para t < 0 y 1 para t > 0. También observamos que la relación en la ecuación (1.71) entre el escalón y el impulso unitario continuos puede rescribirse en forma diferente, análoga a la forma discreta de la ecuación (1.67), cambiando la variable de integración de τ a σ = t - τ.

11 Funciones o señales singulares

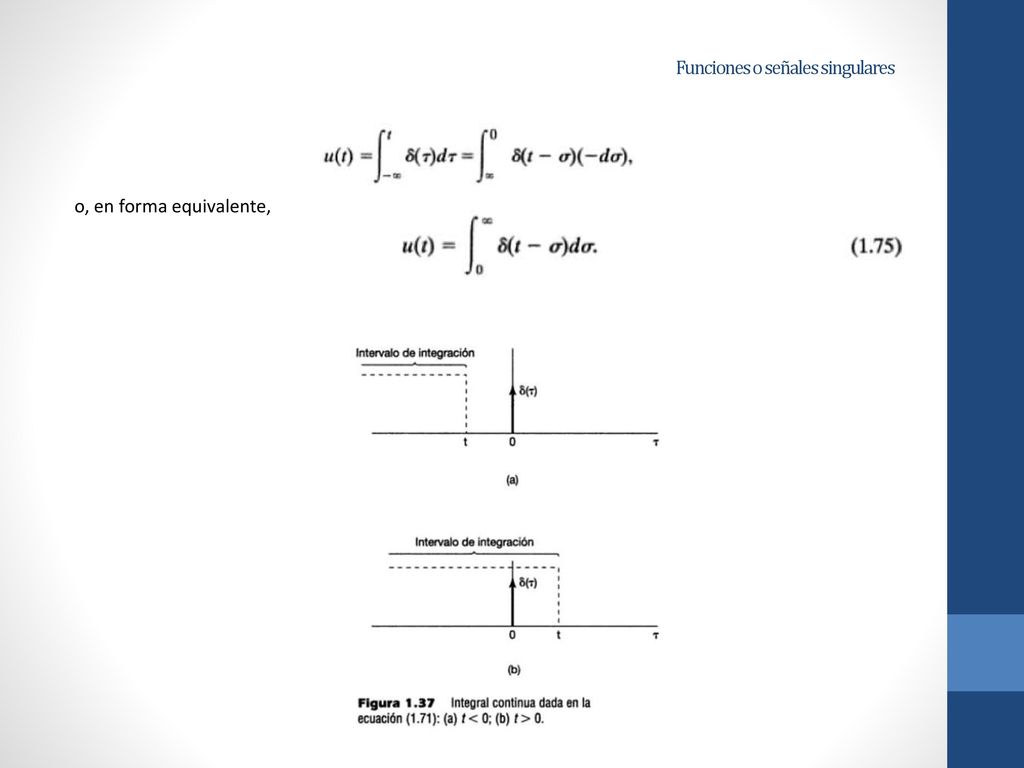

o, en forma equivalente,

12 Funciones o señales singulares

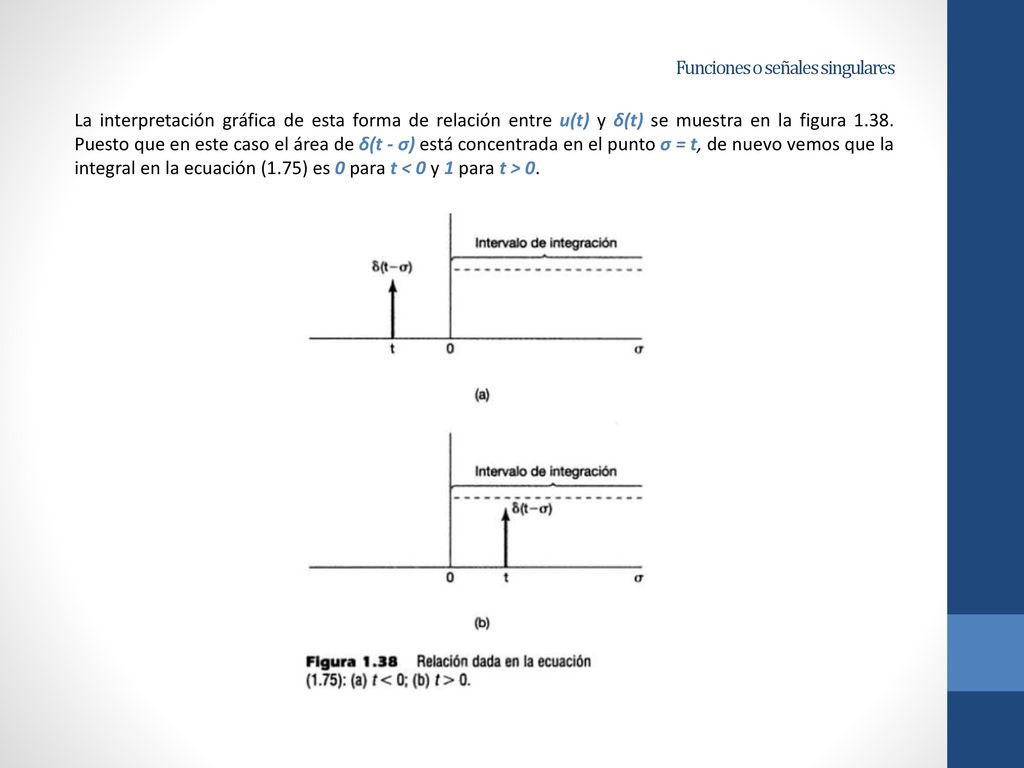

La interpretación gráfica de esta forma de relación entre u(t) y δ(t) se muestra en la figura Puesto que en este caso el área de δ(t - σ) está concentrada en el punto σ = t, de nuevo vemos que la integral en la ecuación (1.75) es 0 para t < 0 y 1 para t > 0.

13 Funciones o señales singulares

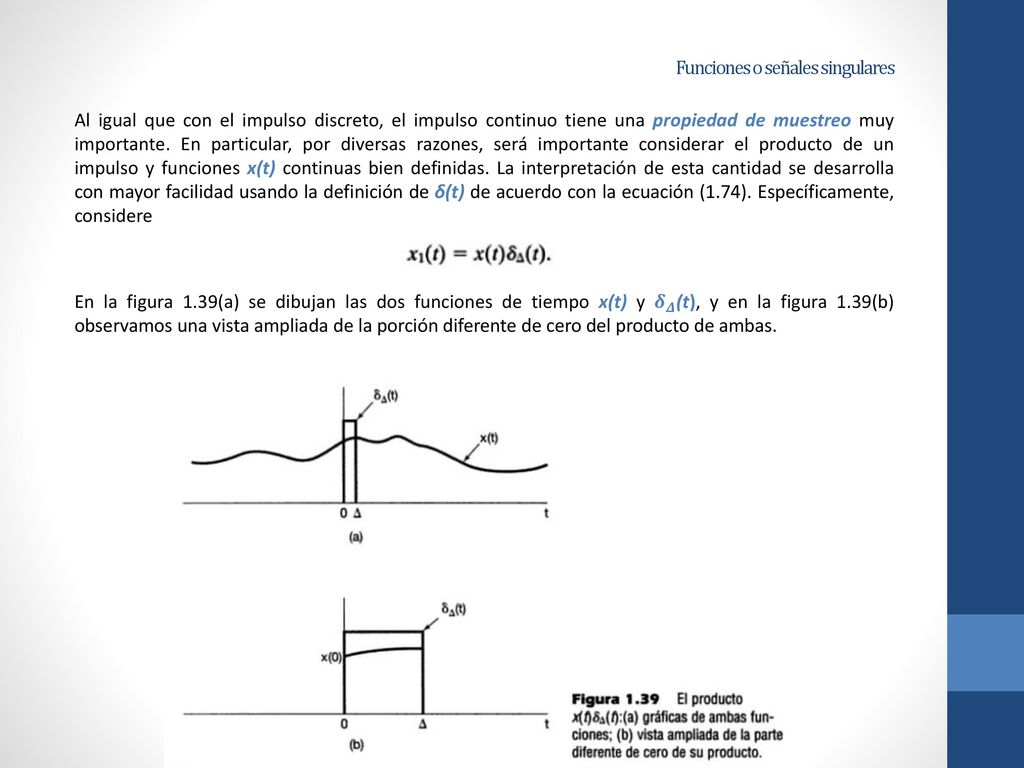

Al igual que con el impulso discreto, el impulso continuo tiene una propiedad de muestreo muy importante. En particular, por diversas razones, será importante considerar el producto de un impulso y funciones x(t) continuas bien definidas. La interpretación de esta cantidad se desarrolla con mayor facilidad usando la definición de δ(t) de acuerdo con la ecuación (1.74). Específicamente, considere En la figura 1.39(a) se dibujan las dos funciones de tiempo x(t) y 𝜹 𝜟 (t), y en la figura 1.39(b) observamos una vista ampliada de la porción diferente de cero del producto de ambas.

14 Funciones o señales singulares

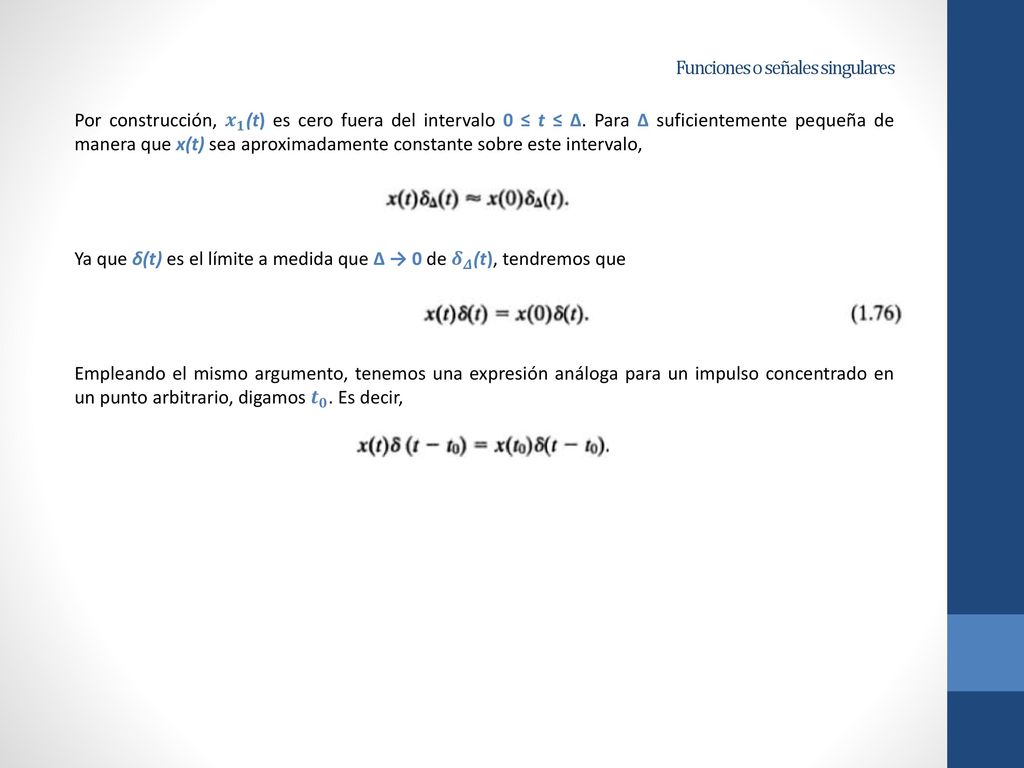

Por construcción, 𝒙 𝟏 (t) es cero fuera del intervalo 0 ≤ t ≤ Δ. Para Δ suficientemente pequeña de manera que x(t) sea aproximadamente constante sobre este intervalo, Ya que δ(t) es el límite a medida que Δ → 0 de 𝜹 𝜟 (t), tendremos que Empleando el mismo argumento, tenemos una expresión análoga para un impulso concentrado en un punto arbitrario, digamos 𝒕 𝟎 . Es decir,

15 Funciones o señales singulares
Cualquier sistema físico real tiene algo de inercia asociada con él y entonces no responde instantáneamente a las entradas. En consecuencia, si un pulso de duración lo suficientemente corta se aplica a esos sistemas, la respuesta del sistema no será influenciada de forma perceptible por la duración del pulso o por los detalles de la forma del pulso. En cambio, la principal característica del pulso que realmente importará es el efecto neto integrado del pulso, es decir, su área. Para sistemas que responden mucho más rápido que otros, el pulso tendrá que ser de duración mucho más corta antes de que los detalles de la forma del pulso o su duración pierdan importancia. No obstante, para cualquier sistema físico, siempre se puede encontrar un pulso que sea "suficientemente corto". Por tanto, el impulso unitario es una idealización de este concepto --el pulso que es bastante corto para cualquier sistema--. Como se verá próximamente, la respuesta de un sistema a este pulso idealizado juega un papel crucial en el análisis de sistemas y señales, y en el proceso de desarrollo y comprensión de este papel, se ofrecerá un conocimiento adicional sobre la señal idealizada.

16 Funciones o señales singulares

17 Funciones o señales singulares

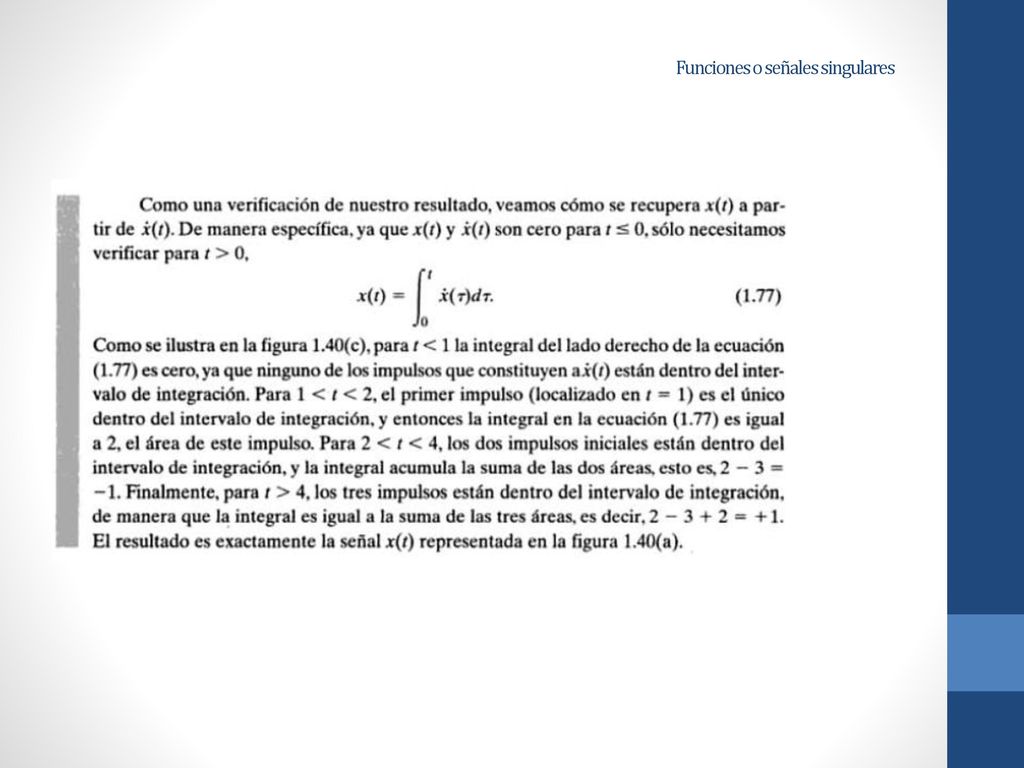

18 Funciones o señales singulares
Rampa Unitaria y Parábola Unitaria La rampa unitaria de tiempo continuo, ramp(t), y de tiempo discreto, ramp[n], se definen, respectivamente, como sigue: 𝑟𝑎𝑚𝑝 𝑡 = 0, 𝑡<0 𝑡, 𝑡≥0 = −∞ 𝑡 𝑢 𝜏 𝑑𝜏=𝑡 𝑢(𝑡) 𝑟𝑎𝑚𝑝[𝑛] = 0, 𝑛<0 𝑛, 𝑛≥0 = 𝑚=−∞ 𝑛 𝑢 𝑚−1 =𝑛 𝑢[𝑛]

19 Funciones o señales singulares

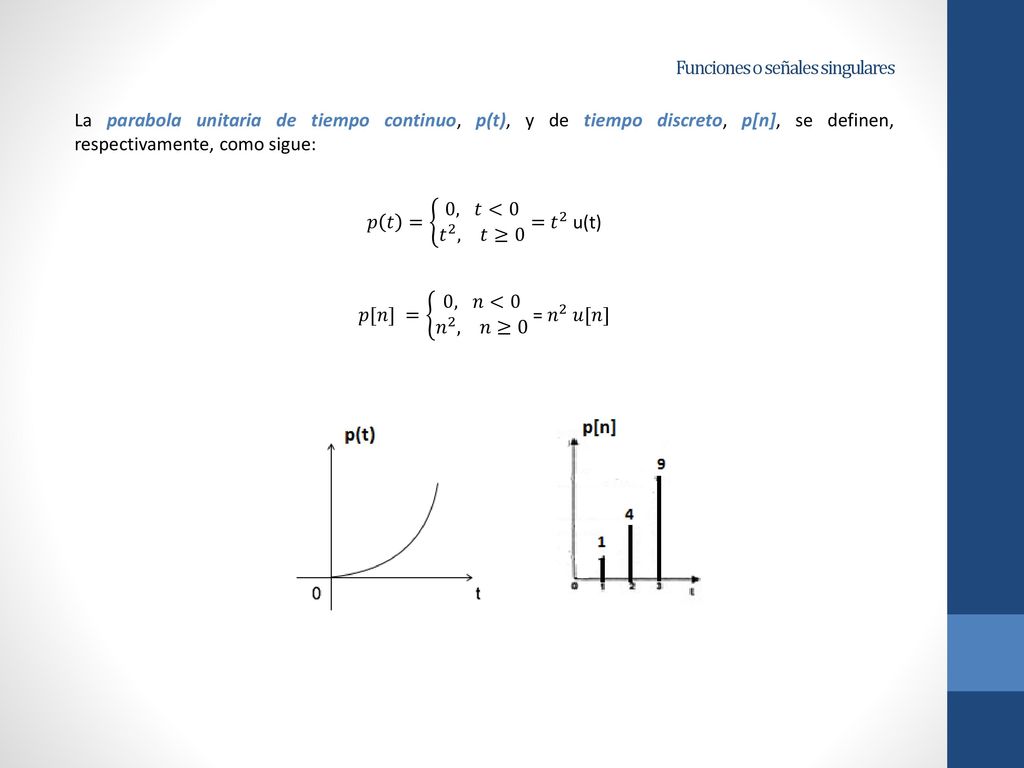

La parabola unitaria de tiempo continuo, p(t), y de tiempo discreto, p[n], se definen, respectivamente, como sigue: 𝑝 𝑡 = 0, 𝑡<0 𝑡 2 , 𝑡≥0 = 𝑡 2 u(t) 𝑝[𝑛] = 0, 𝑛<0 𝑛 2 , 𝑛≥0 = 𝑛 2 𝑢[𝑛]
