1 DISEÑO DE UN MULTIPLICADOR DE VELOCIDAD DE RELACIÓN DE TRANSMISIÓN 6 PARA EL ACOPLE A UNA FRESADORA CNC PRESENTADO POR: D. ETHAN HERNÁNDEZ BERNAL DIRIGIDO POR: D. MANUEL TUR VALIENTE TITULACIÓN: GRADO EN INGENIERÍA MECÁNICA FECHA: JULIO 2017

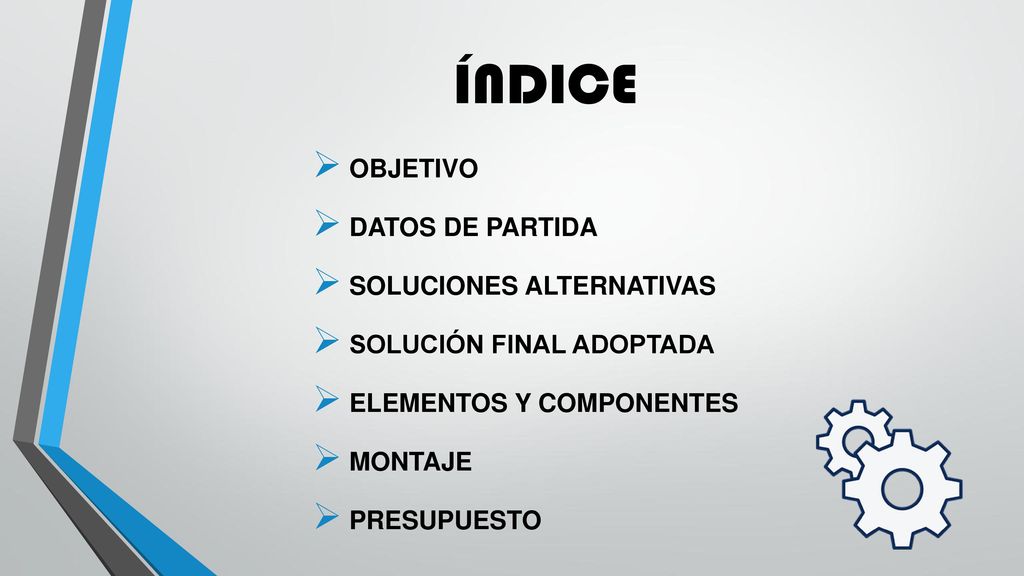

2 ÍNDICE OBJETIVO DATOS DE PARTIDA SOLUCIONES ALTERNATIVAS
SOLUCIÓN FINAL ADOPTADA ELEMENTOS Y COMPONENTES MONTAJE PRESUPUESTO

3 OBJETIVO DISEÑO Y CÁLCULO DE UN MULTIPLICADOR DE VELOCIDAD DE ACOPLE A UNA FRESADORA DE CONTROL NUMÉRICO. MECANIZADO EN EL CICLO SUPERIOR DE FABRICACIÓN MECÁNICA DE ESCUELAS SAN JOSÉ – JESUITAS.

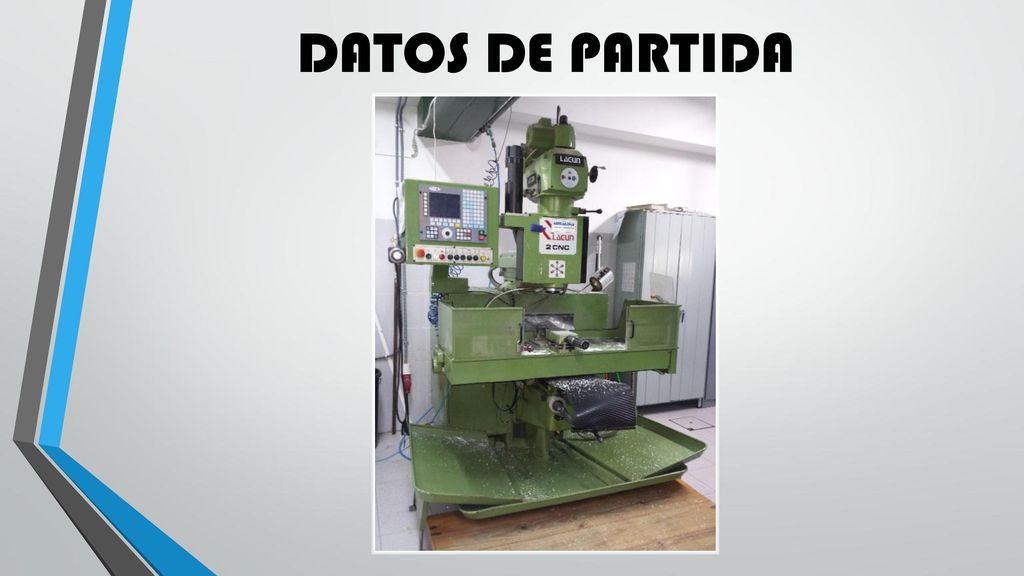

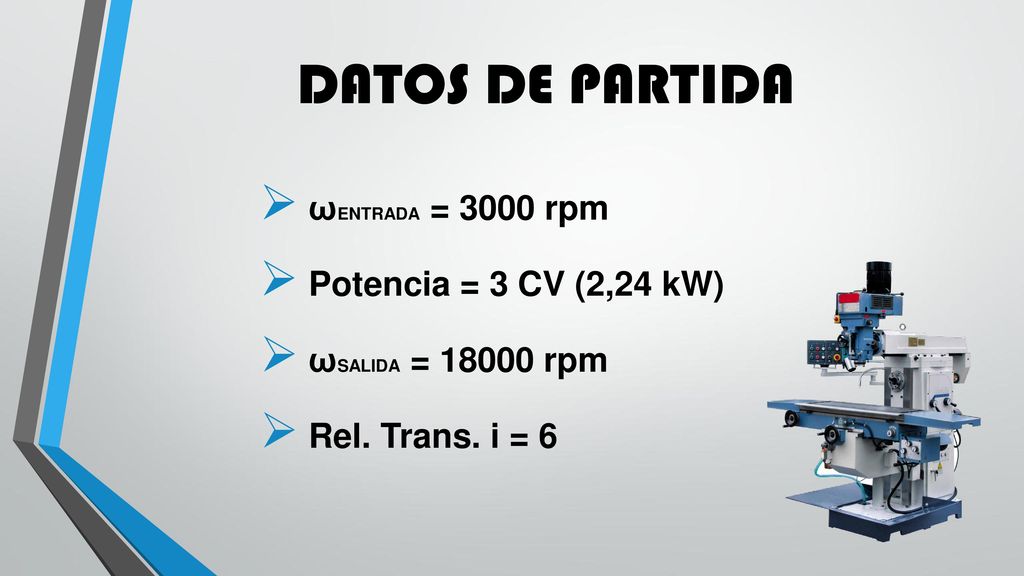

4 DATOS DE PARTIDA

5 DATOS DE PARTIDA ωENTRADA = 3000 rpm Potencia = 3 CV (2,24 kW)
ωSALIDA = rpm Rel. Trans. i = 6

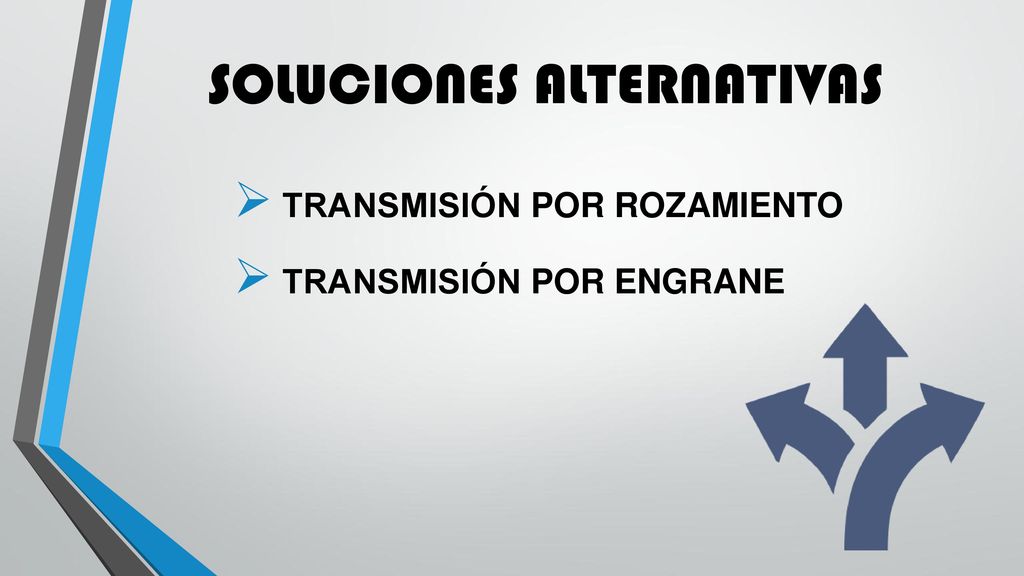

6 SOLUCIONES ALTERNATIVAS
TRANSMISIÓN POR ROZAMIENTO TRANSMISIÓN POR ENGRANE

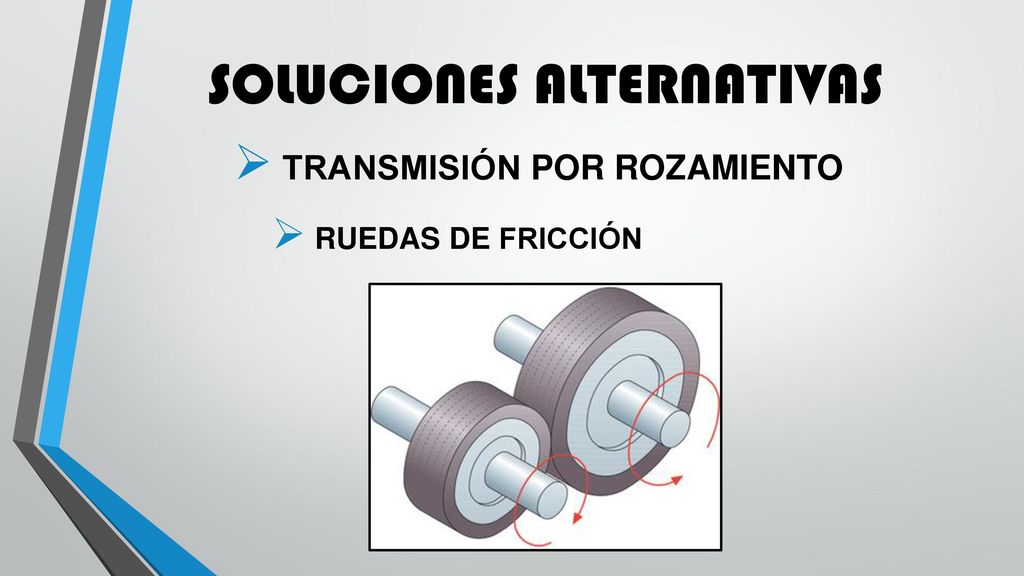

7 SOLUCIONES ALTERNATIVAS
TRANSMISIÓN POR ROZAMIENTO RUEDAS DE FRICCIÓN

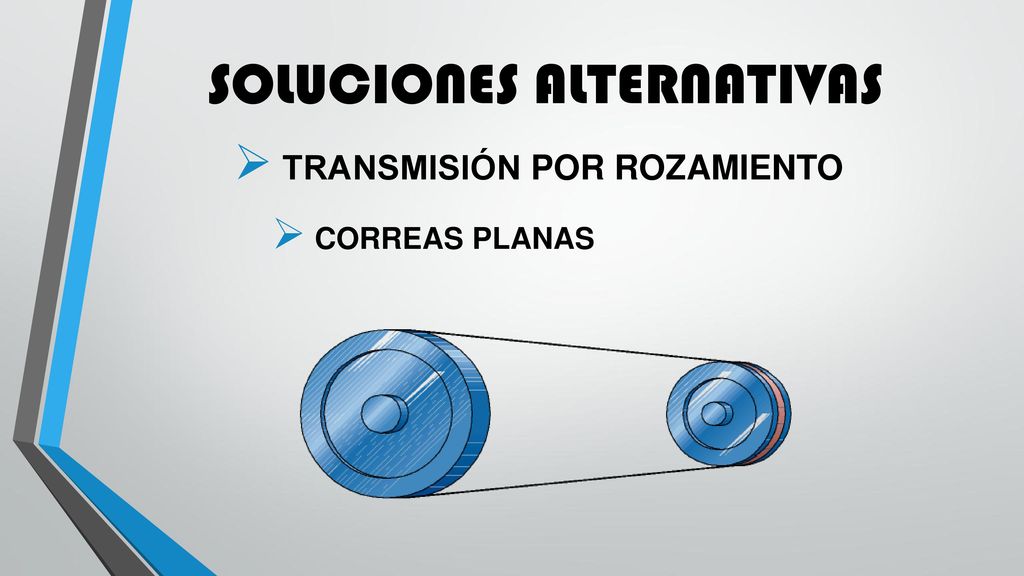

8 SOLUCIONES ALTERNATIVAS
TRANSMISIÓN POR ROZAMIENTO CORREAS PLANAS

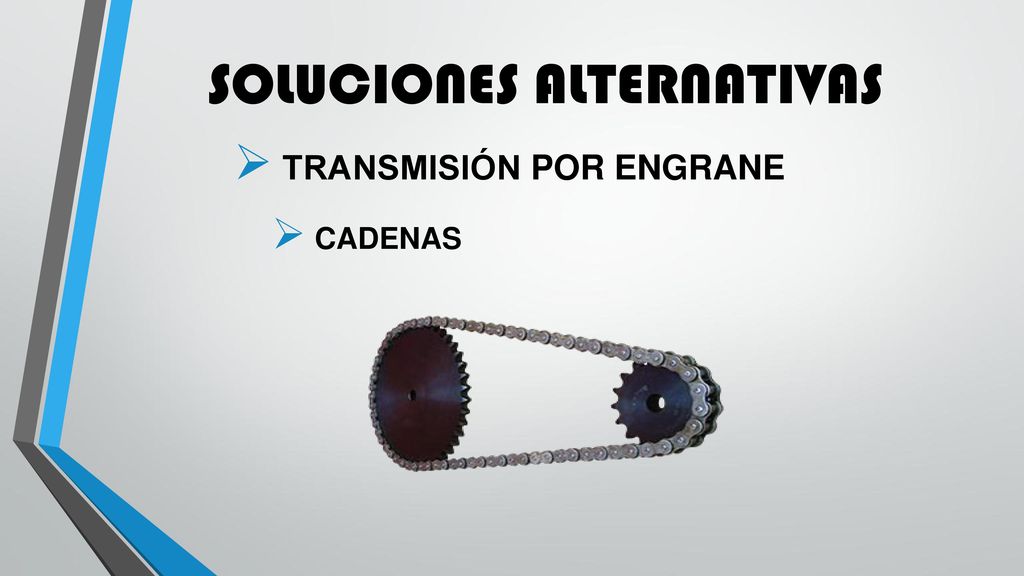

9 SOLUCIONES ALTERNATIVAS
TRANSMISIÓN POR ENGRANE CADENAS

10 SOLUCIONES ALTERNATIVAS
TRANSMISIÓN POR ENGRANE ENGRANAJES DIENTES RECTOS DIENTES HELICOIDALES

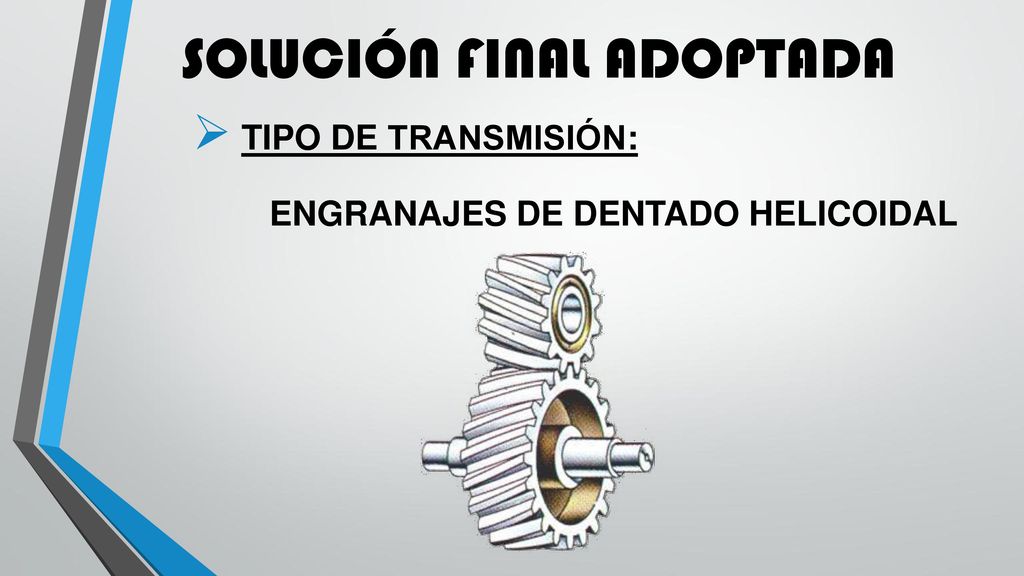

11 SOLUCIÓN FINAL ADOPTADA
TIPO DE TRANSMISIÓN: ENGRANAJES DE DENTADO HELICOIDAL

12 SOLUCIÓN FINAL ADOPTADA

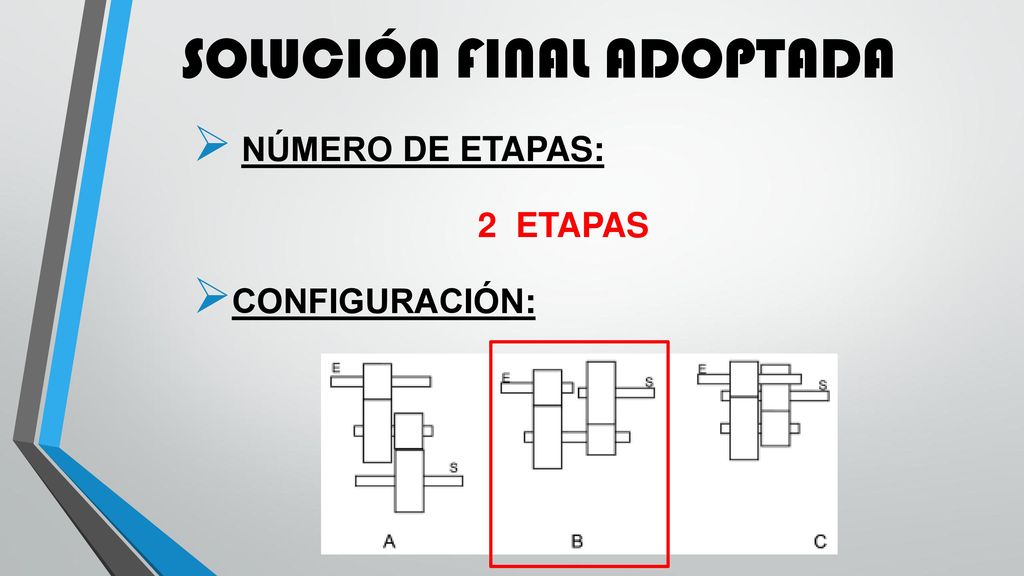

NÚMERO DE ETAPAS: 2 ETAPAS CONFIGURACIÓN:

13 SOLUCIÓN FINAL ADOPTADA
DATOS GENERALES DE LAS ETAPAS: Relación de transmisión = 2,4737 Diámetro primitivo del piñón = 30,33 mm Diámetro primitivo de la rueda = 75,02 mm Ancho Engranaje Etapa 1 = 19 mm Ancho Engranaje Etapa 2 = 9 mm

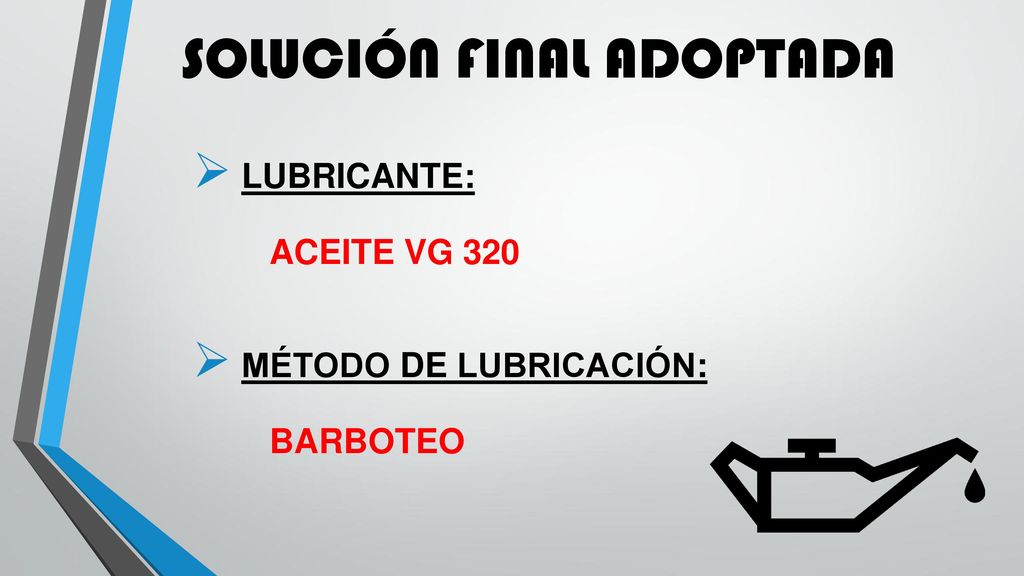

14 SOLUCIÓN FINAL ADOPTADA
LUBRICANTE: ACEITE VG 320 MÉTODO DE LUBRICACIÓN: BARBOTEO

15 SOLUCIÓN FINAL ADOPTADA

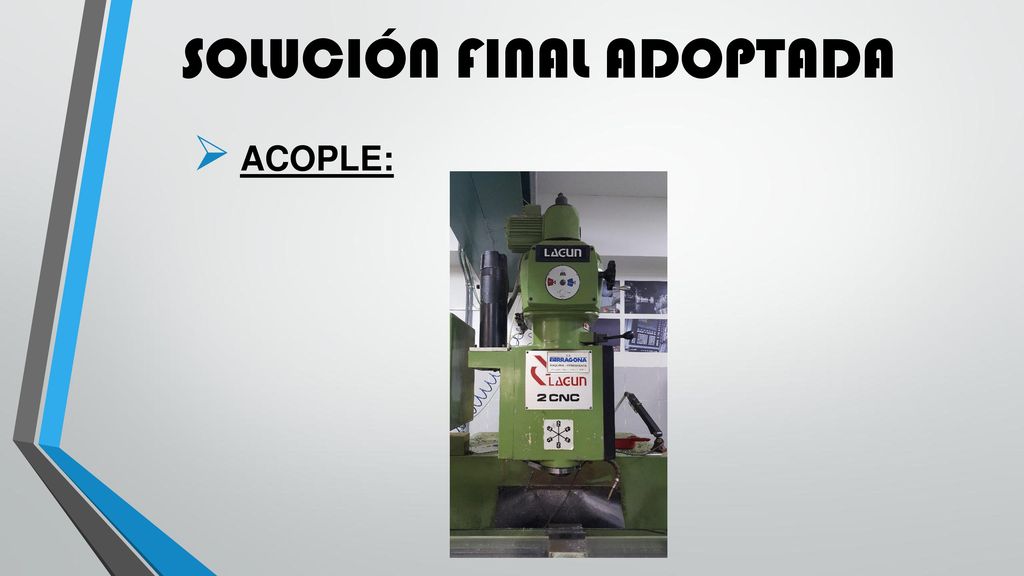

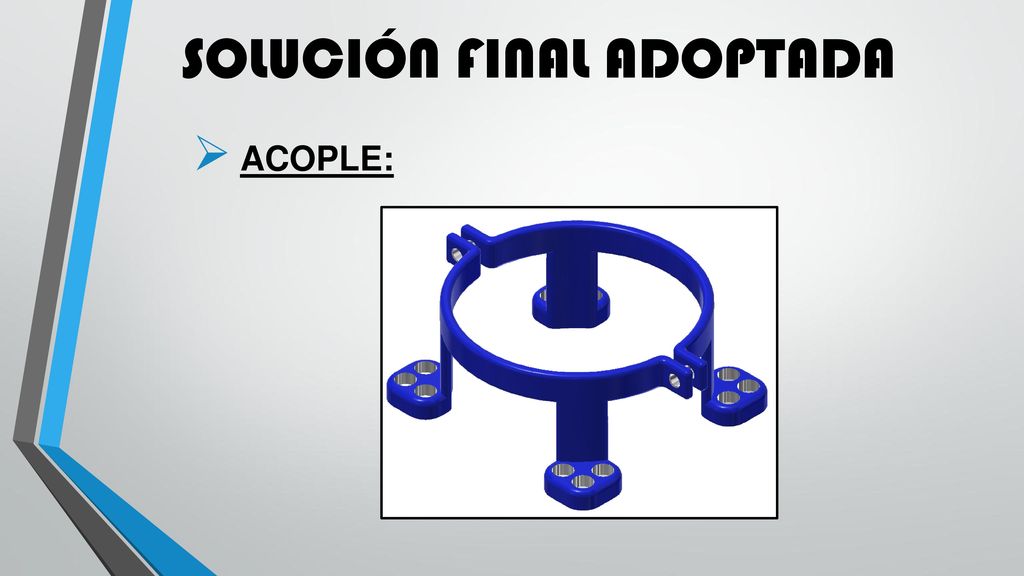

ACOPLE:

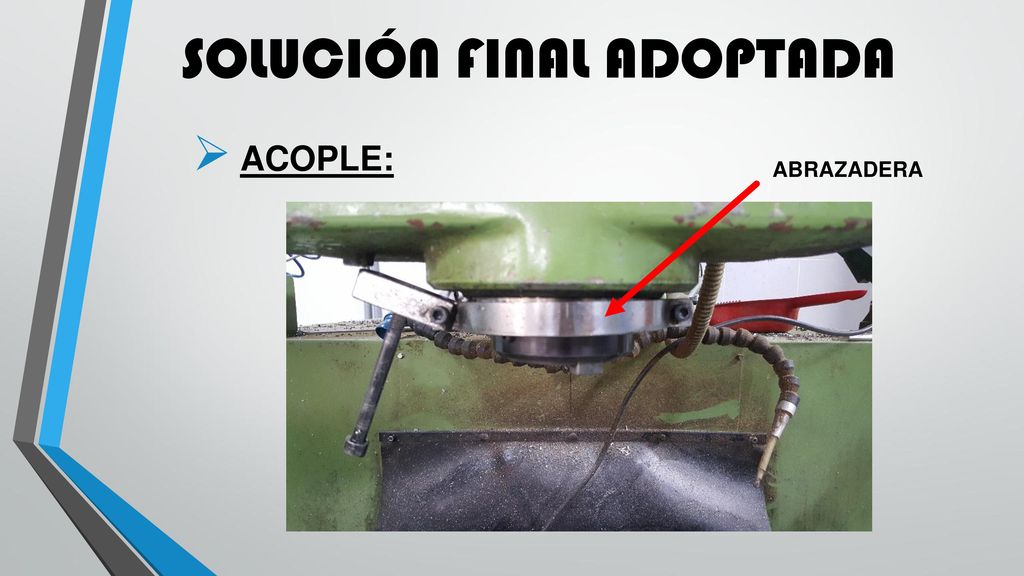

16 SOLUCIÓN FINAL ADOPTADA
ACOPLE: ABRAZADERA

17 SOLUCIÓN FINAL ADOPTADA
ACOPLE:

18 ELEMENTOS Y COMPONENTES
CARCASA PLACA INTERMEDIA ÁRBOLES ANCLAJE ENGRANAJES CASQUILLOS SELLO DE ESTANQUEIDAD RODAMIENTOS RETENES CHAVETAS ARANDELAS ELÁSTICAS OTROS ELEMENTOS MECANIZADOS ELEMENTOS NORMALIZADOS

19 ELEMENTOS Y COMPONENTES

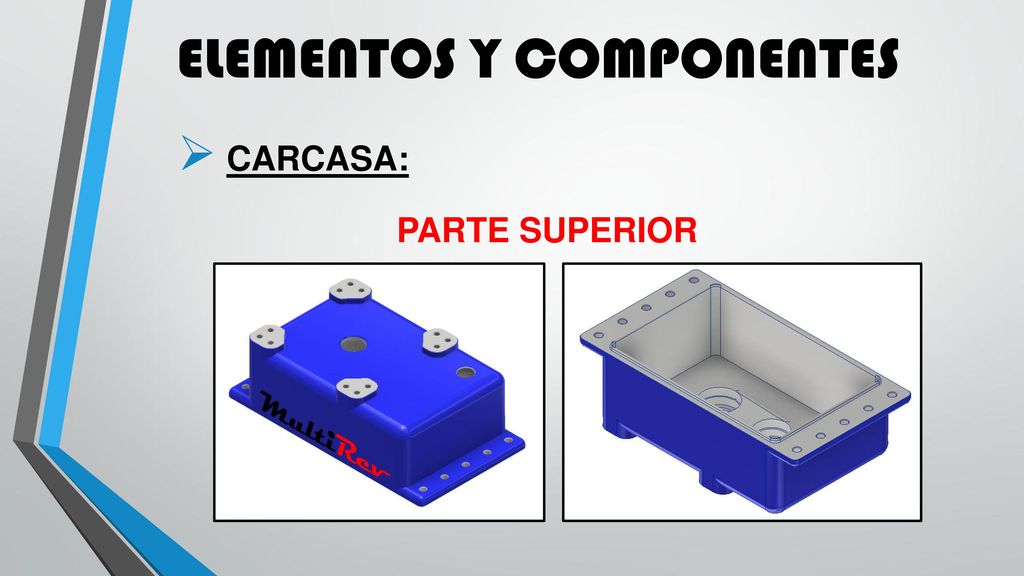

CARCASA: PARTE SUPERIOR

20 ELEMENTOS Y COMPONENTES

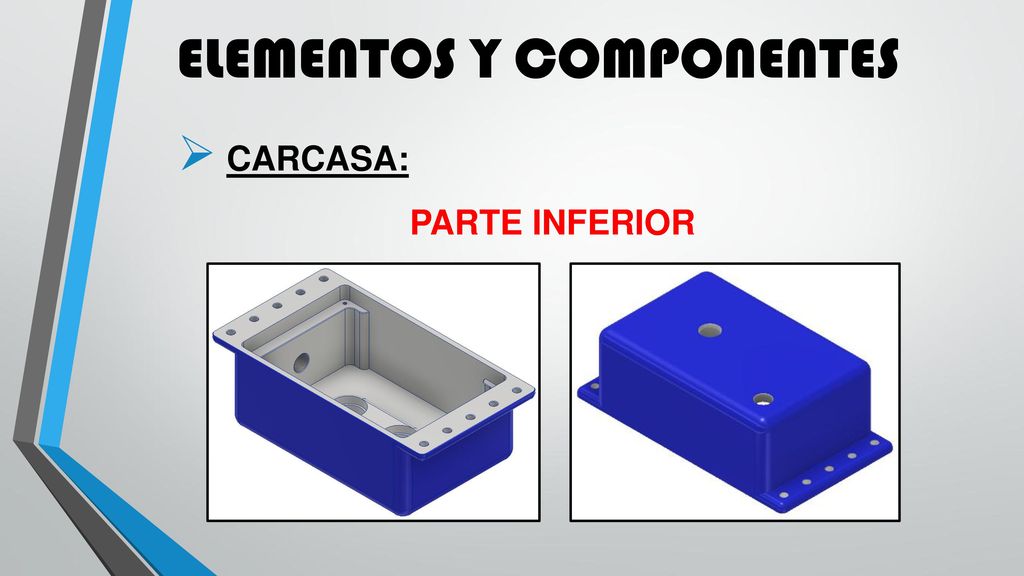

CARCASA: PARTE INFERIOR

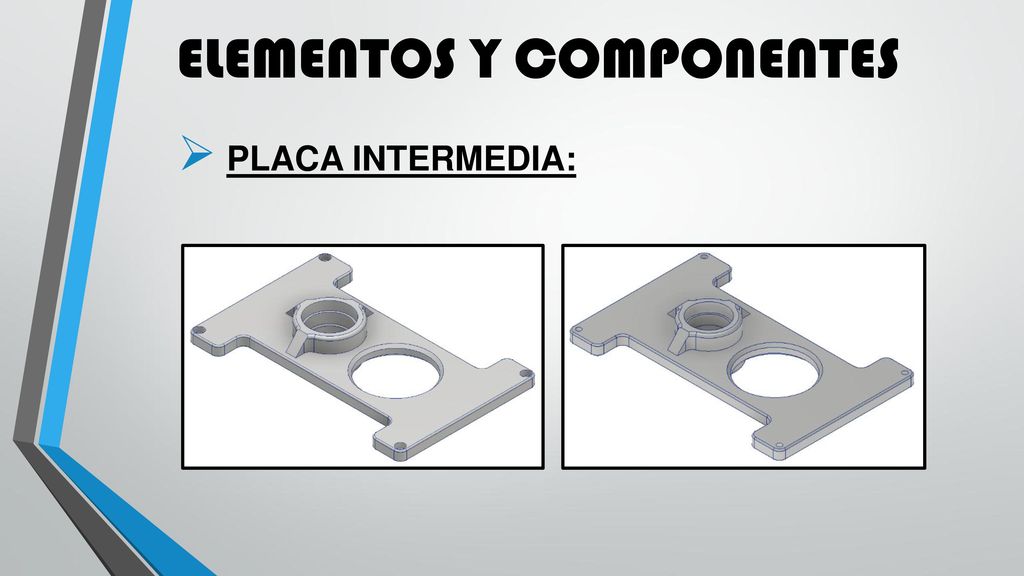

21 ELEMENTOS Y COMPONENTES
PLACA INTERMEDIA:

22 ELEMENTOS Y COMPONENTES
ACOPLE:

23 ELEMENTOS Y COMPONENTES

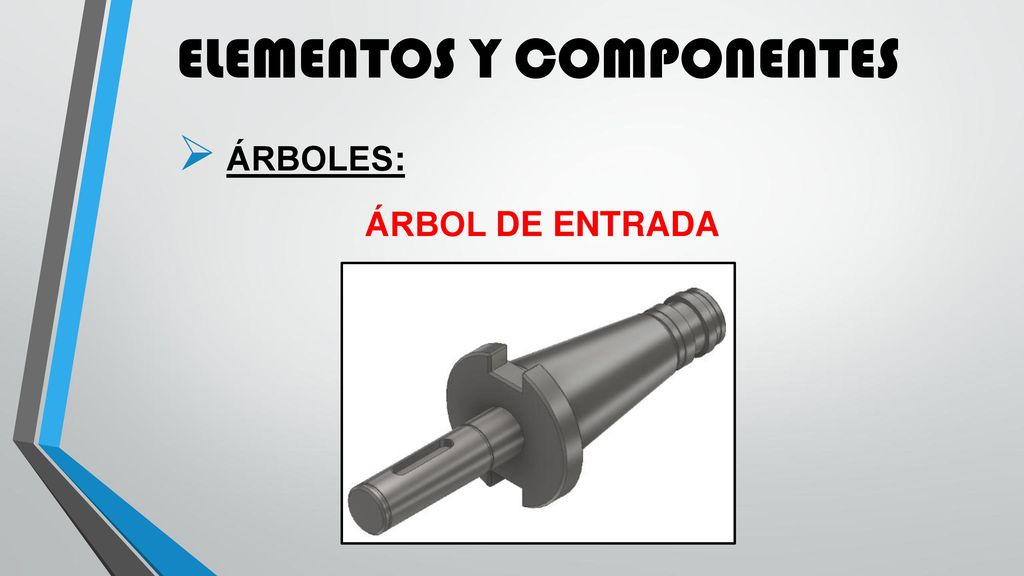

ÁRBOLES: ÁRBOL DE ENTRADA

24 ELEMENTOS Y COMPONENTES

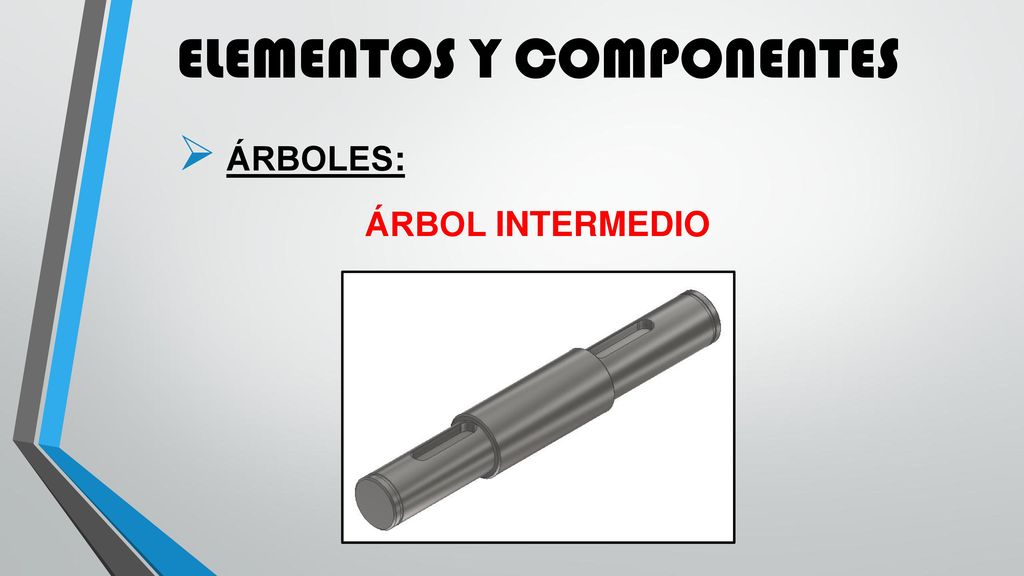

ÁRBOLES: ÁRBOL INTERMEDIO

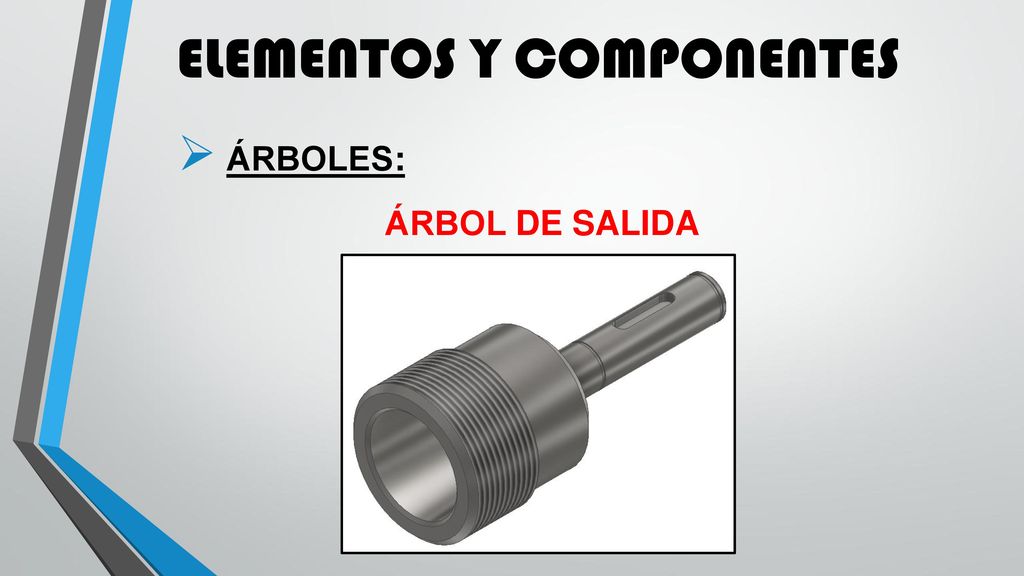

25 ELEMENTOS Y COMPONENTES
ÁRBOLES: ÁRBOL DE SALIDA

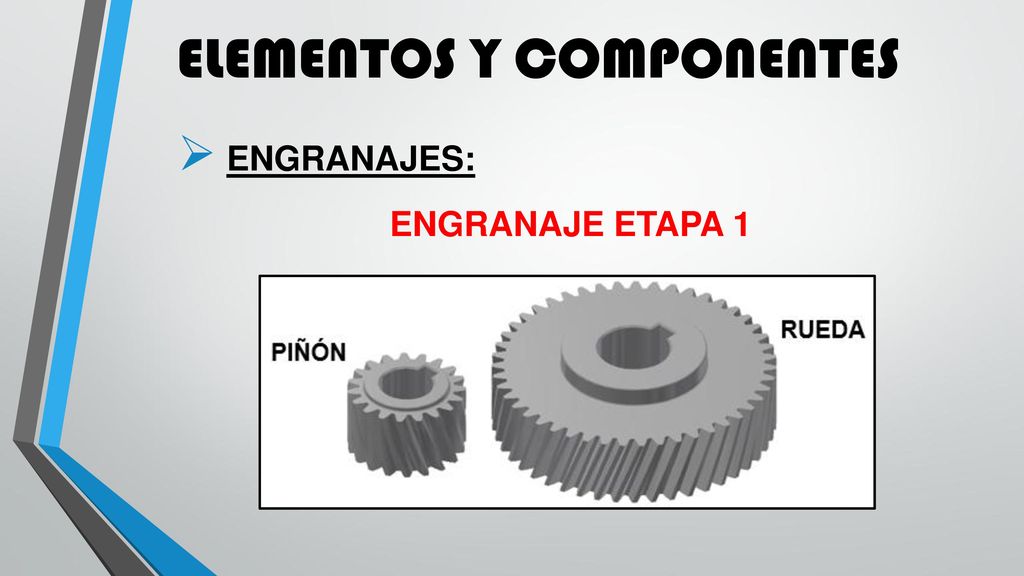

26 ELEMENTOS Y COMPONENTES
ENGRANAJES: ENGRANAJE ETAPA 1

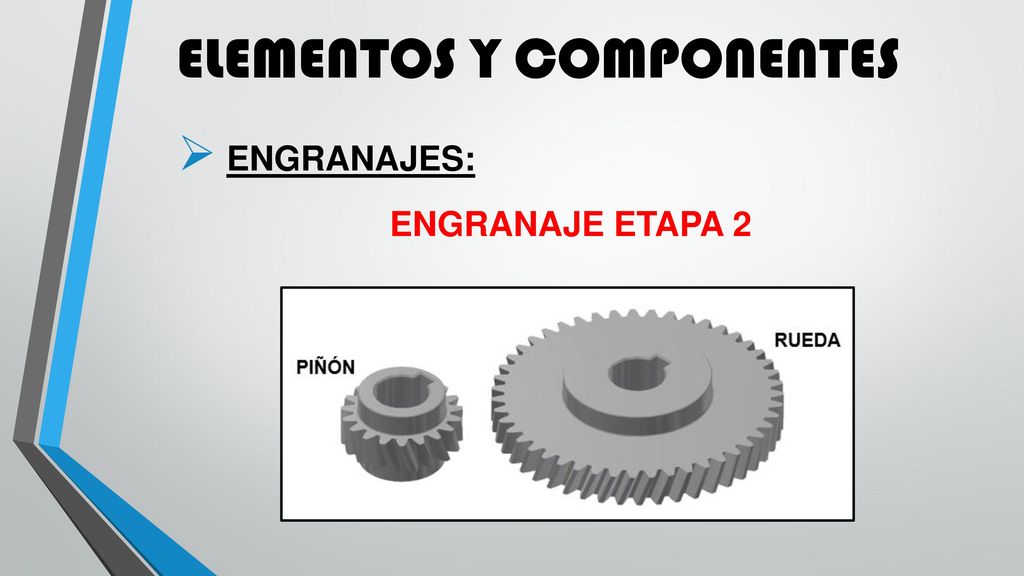

27 ELEMENTOS Y COMPONENTES
ENGRANAJES: ENGRANAJE ETAPA 2

28 ELEMENTOS Y COMPONENTES

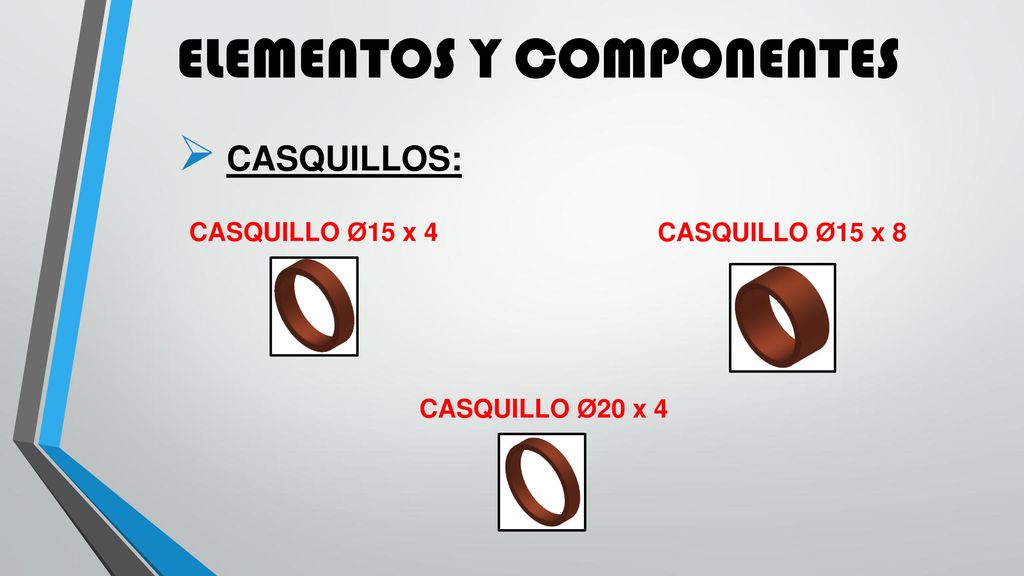

CASQUILLOS: CASQUILLO Ø15 x 4 CASQUILLO Ø15 x 8 CASQUILLO Ø20 x 4

29 ELEMENTOS Y COMPONENTES

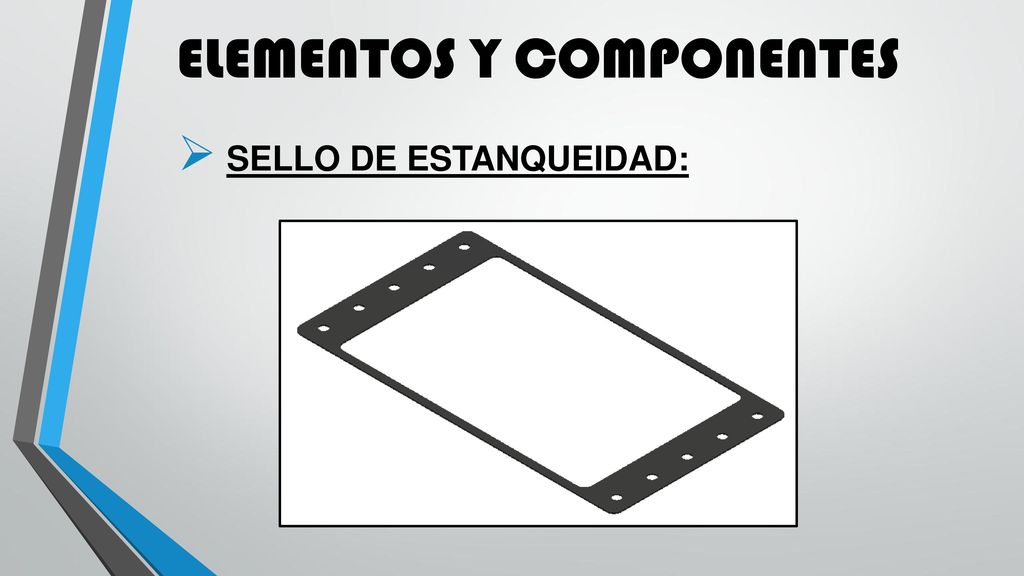

SELLO DE ESTANQUEIDAD:

30 ELEMENTOS Y COMPONENTES

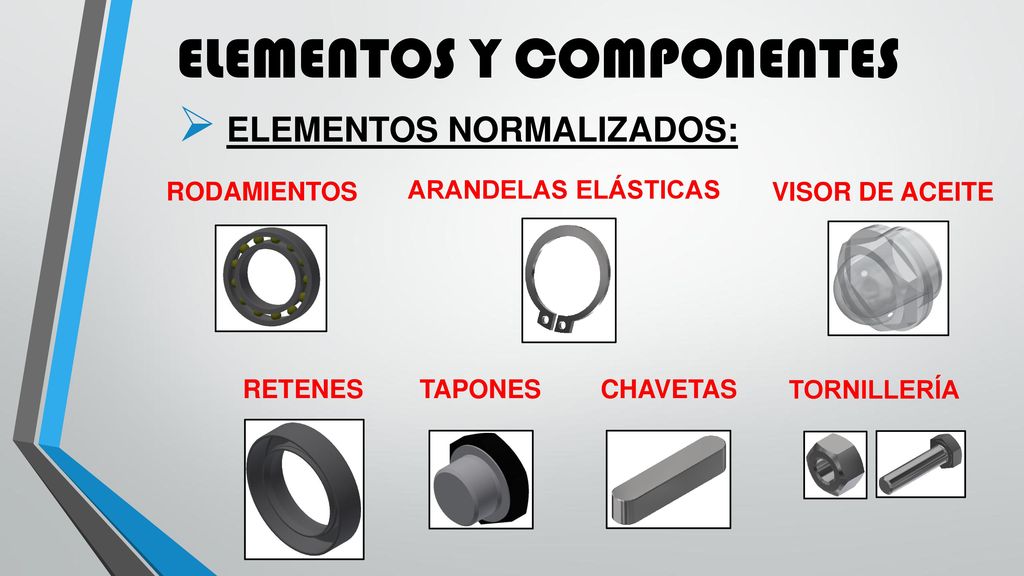

ELEMENTOS NORMALIZADOS: RODAMIENTOS ARANDELAS ELÁSTICAS VISOR DE ACEITE RETENES TAPONES CHAVETAS TORNILLERÍA

31 MONTAJE SUBCONJUNTO 1 CUERPO INFERIOR ÁRBOL INTERMEDIO ÁRBOL DE SALIDA
PLACA INTERMEDIA PIÑÓN ETAPA 1 PIÑÓN ETAPA 2 RUEDA ETAPA 2 RODAMIENTOS CASQUILLOS CHAVETAS ARANDELAS ELÁSTICAS RETÉN TORNILLERÍA TAPÓN Y VISOR DE ACEITE

32 MONTAJE SUBCONJUNTO 1

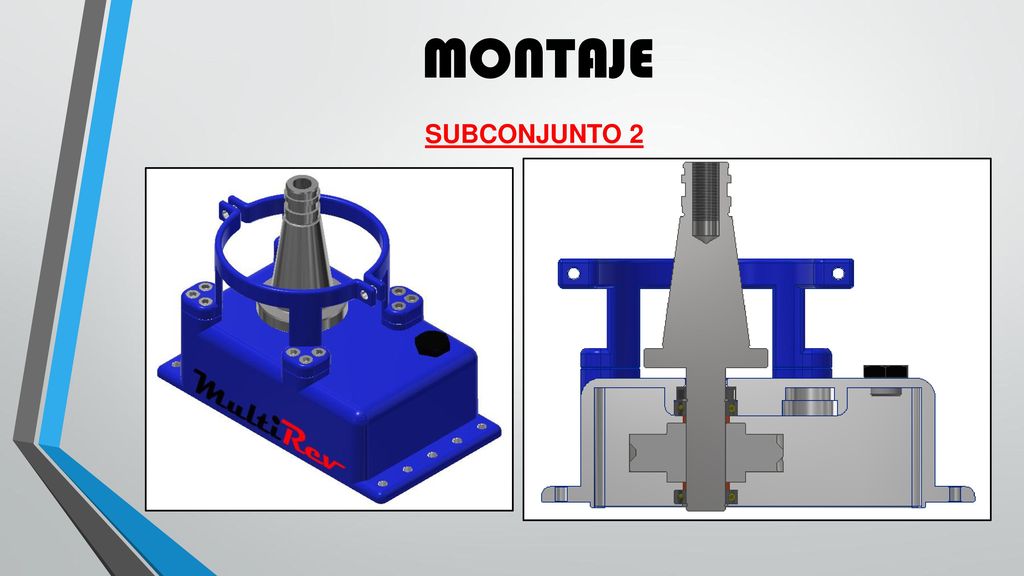

33 MONTAJE SUBCONJUNTO 2 CUERPO SUPERIOR ÁRBOL DE ENTRADA CASQUILLOS
ÁRBOL DE SALIDA RUEDA ETAPA 1 ANCLAJE RODAMIENTOS CASQUILLOS CHAVETAS ARANDELAS ELÁSTICAS RETÉN TORNILLERÍA

34 MONTAJE SUBCONJUNTO 2

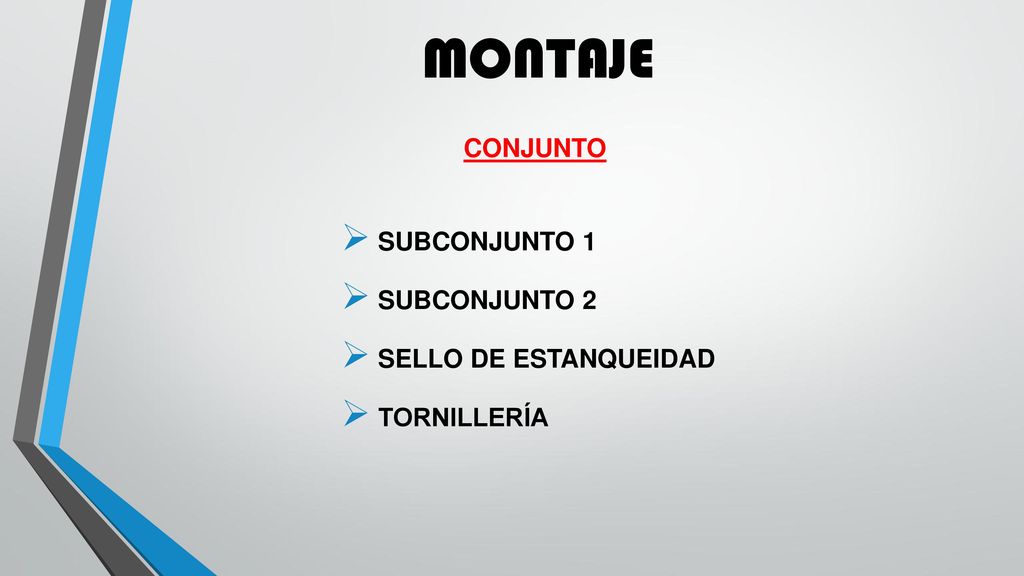

35 MONTAJE CONJUNTO SUBCONJUNTO 1 SUBCONJUNTO 2 SELLO DE ESTANQUEIDAD
TORNILLERÍA

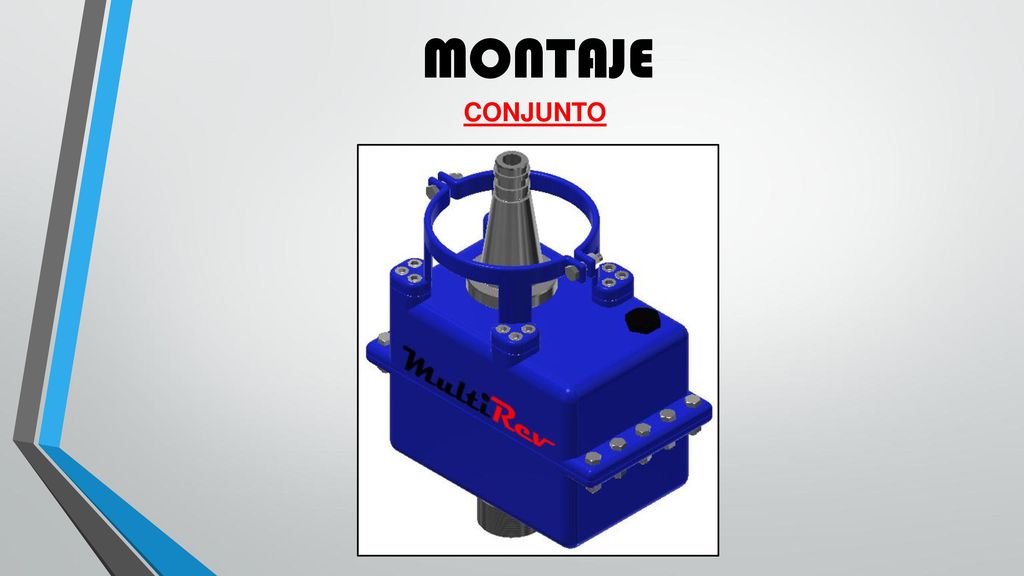

36 MONTAJE CONJUNTO

37

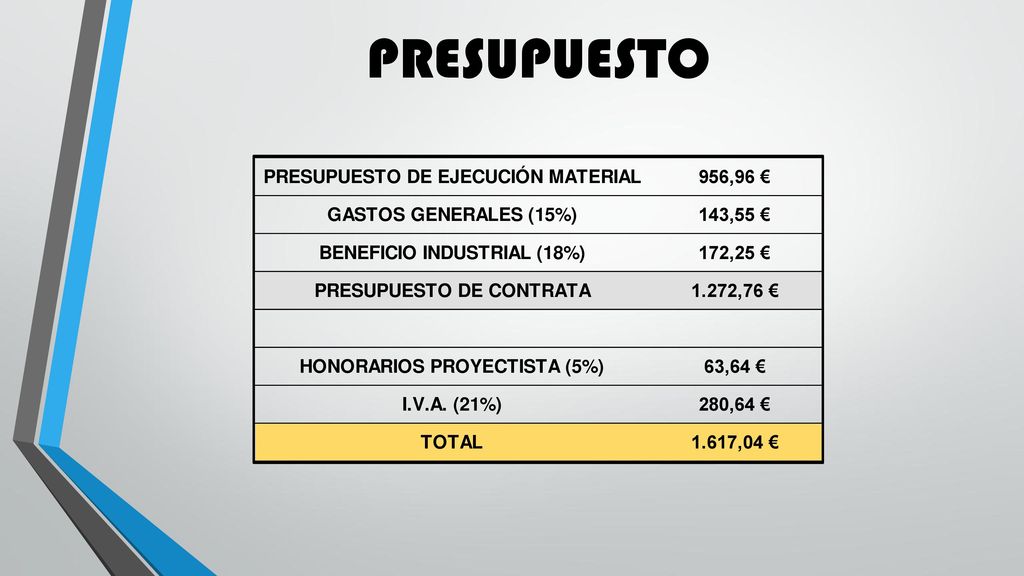

38 PRESUPUESTO

39
