EVALUACION DE VELOCIDAD DE CORROSION

Presentación del tema: "EVALUACION DE VELOCIDAD DE CORROSION"— Transcripción de la presentación:

1 EVALUACION DE VELOCIDAD DE CORROSION
L.M. GASSA

2 VELOCIDAD DE CORROSIÓN
[mm/a o mpa] W = masa (mg) perdida después del tiempo de exposición t (h)  = densidad del material (g/cm3) A = área de la muestra (cm2) K = constante = 87,6 (para A en cm2) 534 (para A en pulg2) 2.- Corriente por unidad de superficie del material corroído jcorr

3 METODOS EXPERIMENTALES
PERDIDA DE PESO: Peso perdido por unidad de área y por unidad de tiempo. Profundidad de la penetración del ataque por unidad de tiempo. ELECTROQUÍMICOS: Extrapolación de Tafel Método de la resistencia de polarización.

4

5

6 Curvas de polarización

7 Velocidades de corrosión vs. Rp

8

9

10

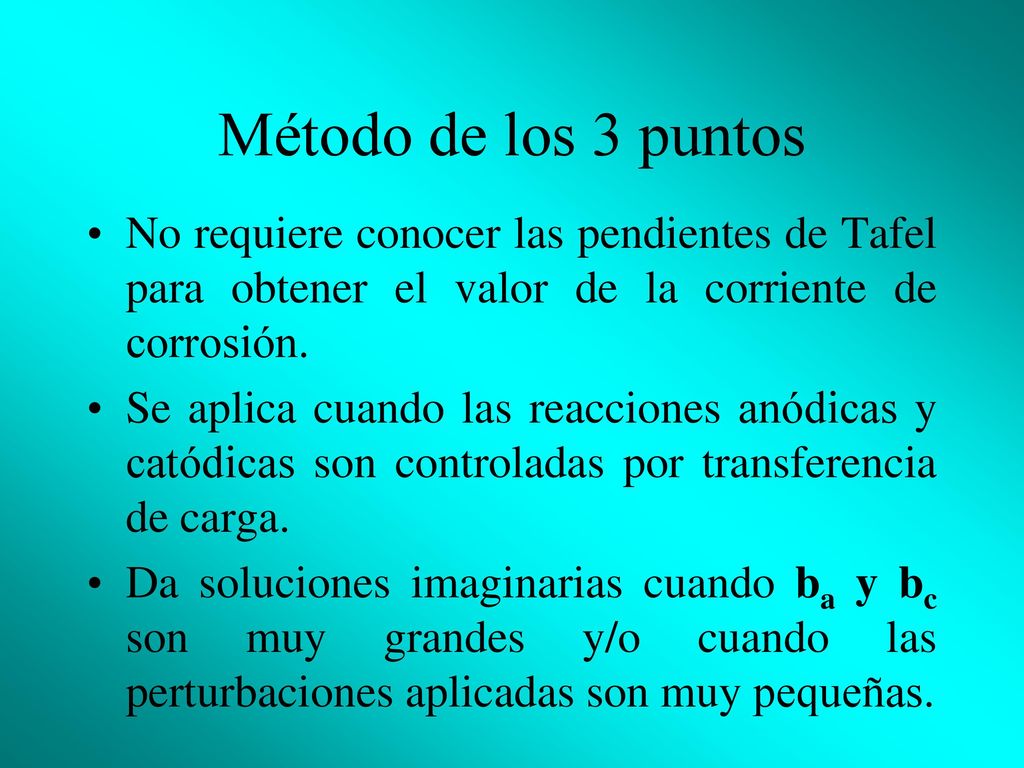

11 Método de los 3 puntos No requiere conocer las pendientes de Tafel para obtener el valor de la corriente de corrosión. Se aplica cuando las reacciones anódicas y catódicas son controladas por transferencia de carga. Da soluciones imaginarias cuando ba y bc son muy grandes y/o cuando las perturbaciones aplicadas son muy pequeñas.

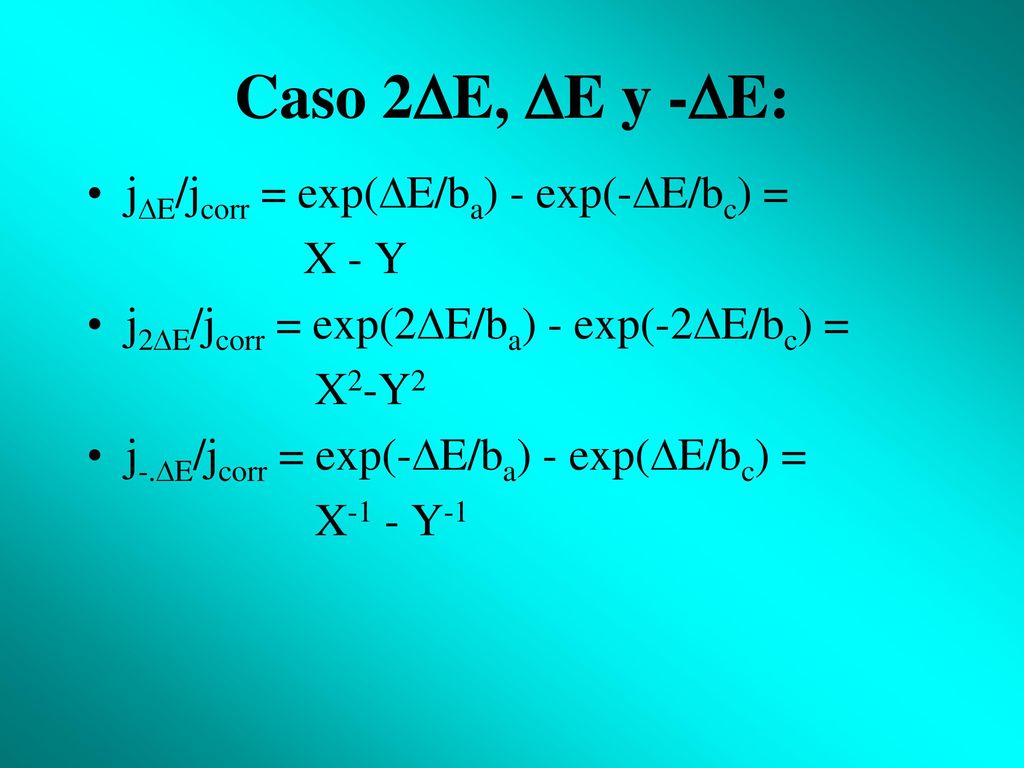

12 Caso 2E, E y -E: jE/jcorr = exp(E/ba) - exp(-E/bc) = X - Y

13 r1 = i2E/iE = (X2-Y2)/(X-Y) = X + Y
2 ecuaciones con 2 incógnitas. X = (r1 + (r12 + 4r2)1/2)/2   Y = (r1 - (r12 + 4r2)1/2)/2

14 Reemplazando en la expresión   jcorr
jcorr = jE/[(r1r2)2 + 4r1]1/2 ba = 2.3 E/ln{(-r1r2 + [(r1r2)2 + 4r1]1/2)/2} bc = -2.3 E/ln{(-r1r2 - [(r1r2)2 + 4r1]1/2)/2

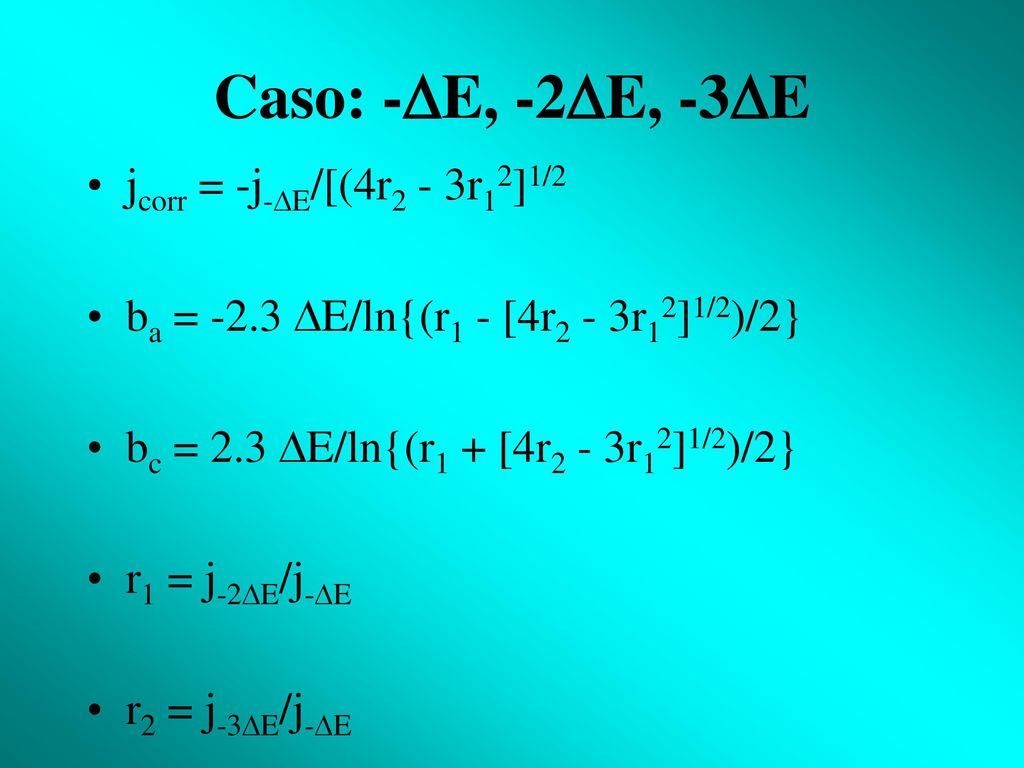

15 Caso: -E, -2E, -3E jcorr = -j-E/[(4r2 - 3r12]1/2
ba = -2.3 E/ln{(r1 - [4r2 - 3r12]1/2)/2} bc = 2.3 E/ln{(r1 + [4r2 - 3r12]1/2)/2} r1 = j-2E/j-E r2 = j-3E/j-E
