1 ARBOLES DE DECISIÓN PARA LAS OFERTAS TÉCNICO - ECONÓMICAS

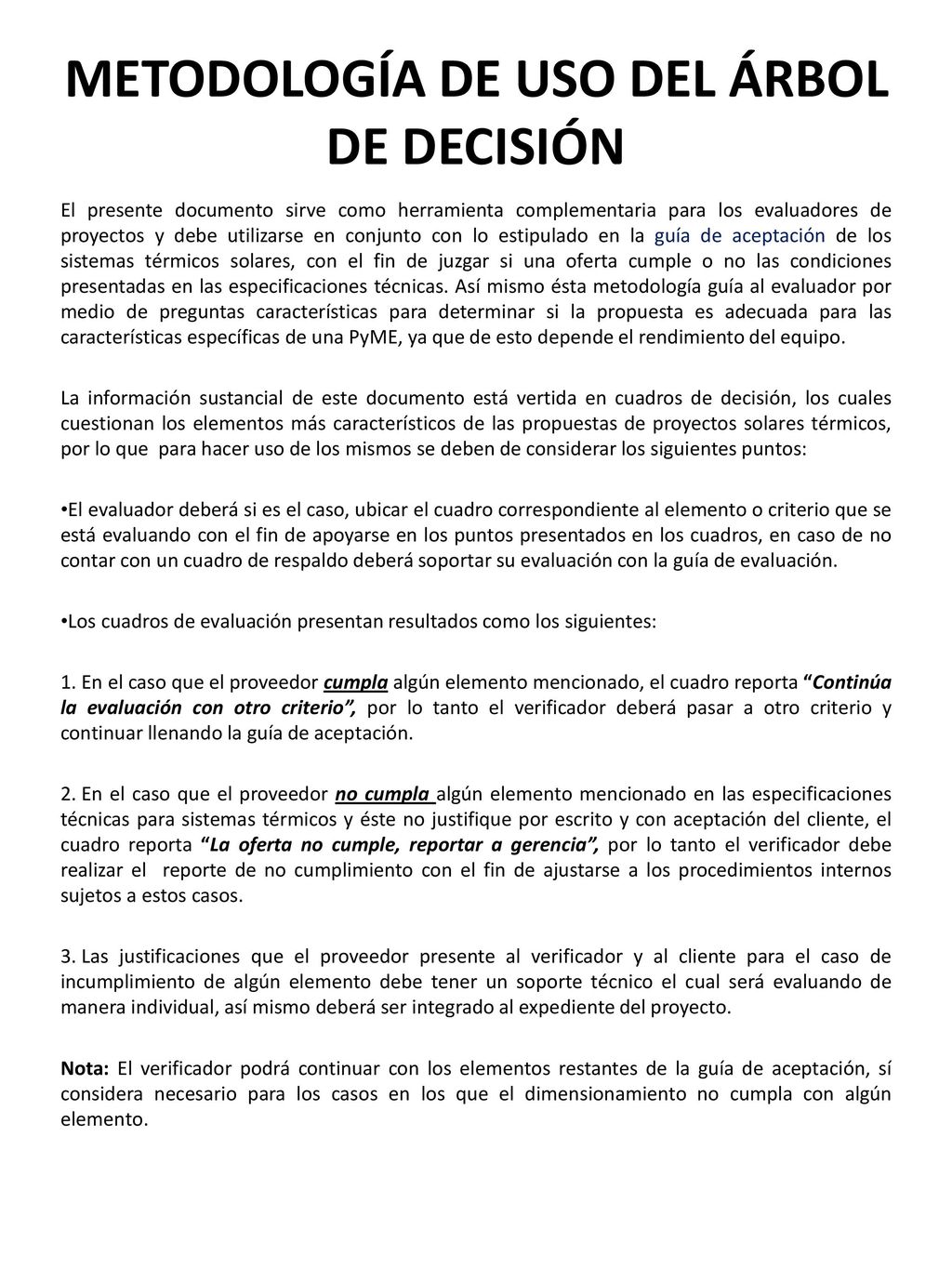

2 METODOLOGÍA DE USO DEL ÁRBOL DE DECISIÓN
El presente documento sirve como herramienta complementaria para los evaluadores de proyectos y debe utilizarse en conjunto con lo estipulado en la guía de aceptación de los sistemas térmicos solares, con el fin de juzgar si una oferta cumple o no las condiciones presentadas en las especificaciones técnicas. Así mismo ésta metodología guía al evaluador por medio de preguntas características para determinar si la propuesta es adecuada para las características específicas de una PyME, ya que de esto depende el rendimiento del equipo. La información sustancial de este documento está vertida en cuadros de decisión, los cuales cuestionan los elementos más característicos de las propuestas de proyectos solares térmicos, por lo que para hacer uso de los mismos se deben de considerar los siguientes puntos: El evaluador deberá si es el caso, ubicar el cuadro correspondiente al elemento o criterio que se está evaluando con el fin de apoyarse en los puntos presentados en los cuadros, en caso de no contar con un cuadro de respaldo deberá soportar su evaluación con la guía de evaluación. Los cuadros de evaluación presentan resultados como los siguientes: En el caso que el proveedor cumpla algún elemento mencionado, el cuadro reporta “Continúa la evaluación con otro criterio”, por lo tanto el verificador deberá pasar a otro criterio y continuar llenando la guía de aceptación. En el caso que el proveedor no cumpla algún elemento mencionado en las especificaciones técnicas para sistemas térmicos y éste no justifique por escrito y con aceptación del cliente, el cuadro reporta “La oferta no cumple, reportar a gerencia”, por lo tanto el verificador debe realizar el reporte de no cumplimiento con el fin de ajustarse a los procedimientos internos sujetos a estos casos. Las justificaciones que el proveedor presente al verificador y al cliente para el caso de incumplimiento de algún elemento debe tener un soporte técnico el cual será evaluando de manera individual, así mismo deberá ser integrado al expediente del proyecto. Nota: El verificador podrá continuar con los elementos restantes de la guía de aceptación, sí considera necesario para los casos en los que el dimensionamiento no cumpla con algún elemento.

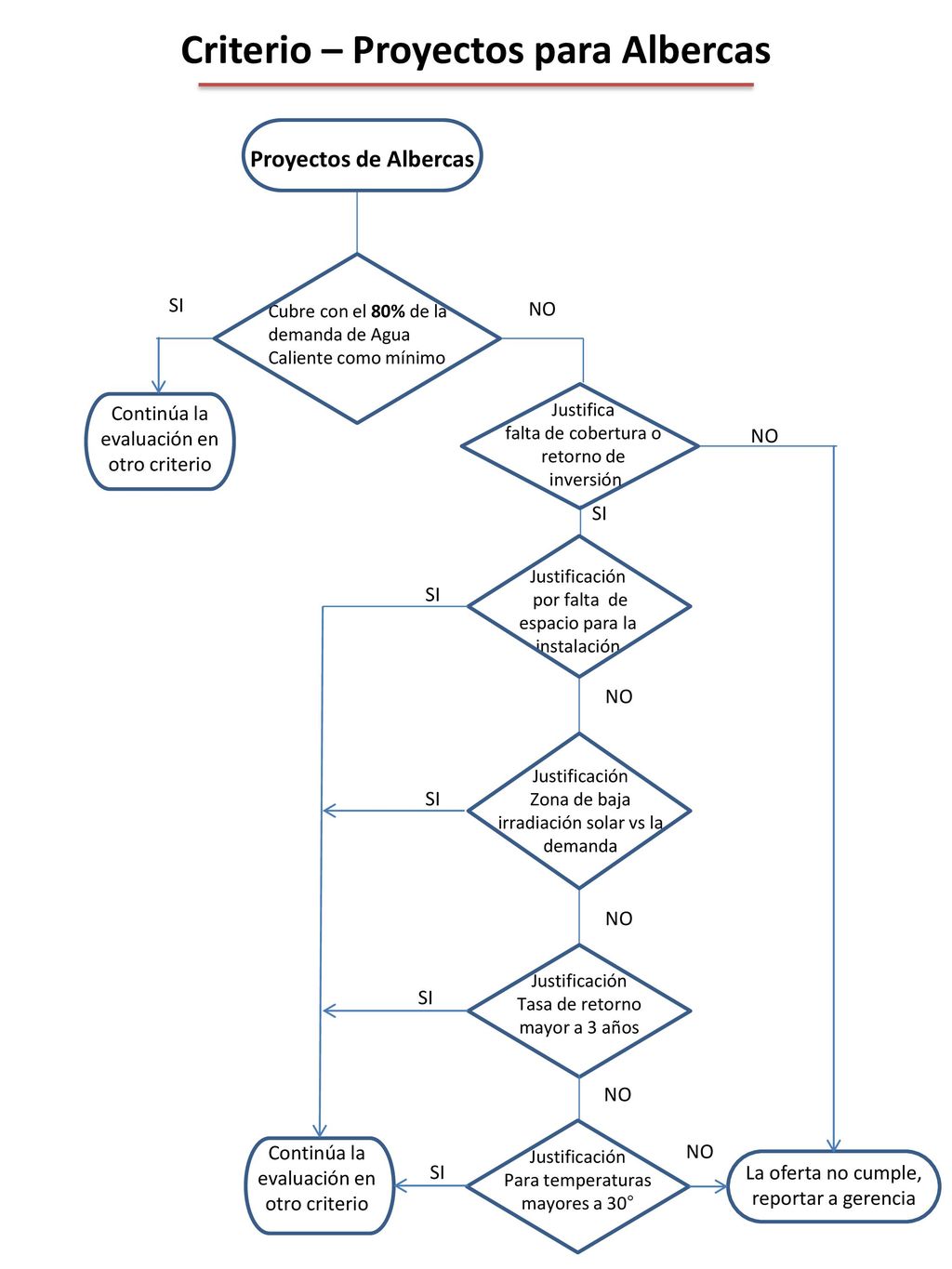

3 Criterio – Proyectos para Albercas
Proyectos de Albercas SI Cubre con el 80% de la demanda de Agua Caliente como mínimo NO Continúa la evaluación en otro criterio Justifica falta de cobertura o retorno de inversión NO SI Justificación por falta de espacio para la instalación SI NO Justificación Zona de baja irradiación solar vs la demanda SI NO Justificación Tasa de retorno mayor a 3 años SI NO Continúa la evaluación en otro criterio Justificación Para temperaturas mayores a 30° NO SI La oferta no cumple, reportar a gerencia

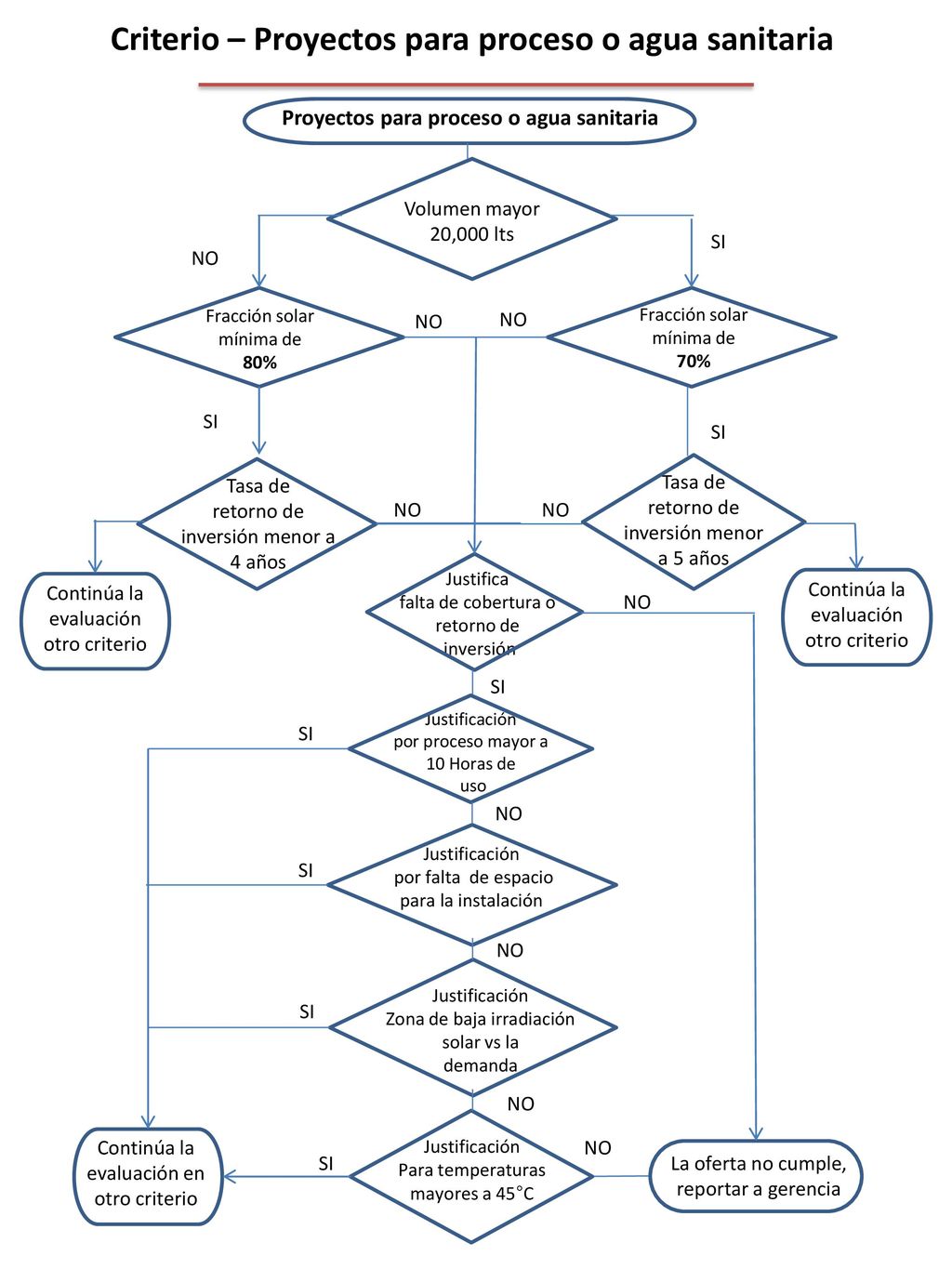

4 Criterio – Proyectos para proceso o agua sanitaria
Volumen mayor 20,000 lts SI NO Fracción solar mínima de 80% NO NO Fracción solar mínima de 70% SI SI Tasa de retorno de inversión menor a 4 años Tasa de retorno de inversión menor a 5 años NO NO Justifica falta de cobertura o retorno de inversión Continúa la evaluación otro criterio Continúa la evaluación otro criterio NO SI Justificación por proceso mayor a 10 Horas de uso SI NO Justificación por falta de espacio para la instalación SI NO Justificación Zona de baja irradiación solar vs la demanda SI NO Continúa la evaluación en otro criterio Justificación Para temperaturas mayores a 45°C NO SI La oferta no cumple, reportar a gerencia

5 Criterio - Termotanque
El volumen del termotanque cubre, o tiene un rango mayor a la demanda del cliente NO SI El termotanque puede almacenar la energía generada NO SI El tanque soporta un 40% mas de la presión generada por el sistema NO La oferta no cumple, reportar a gerencia SI Continúa la evaluación en otro criterio

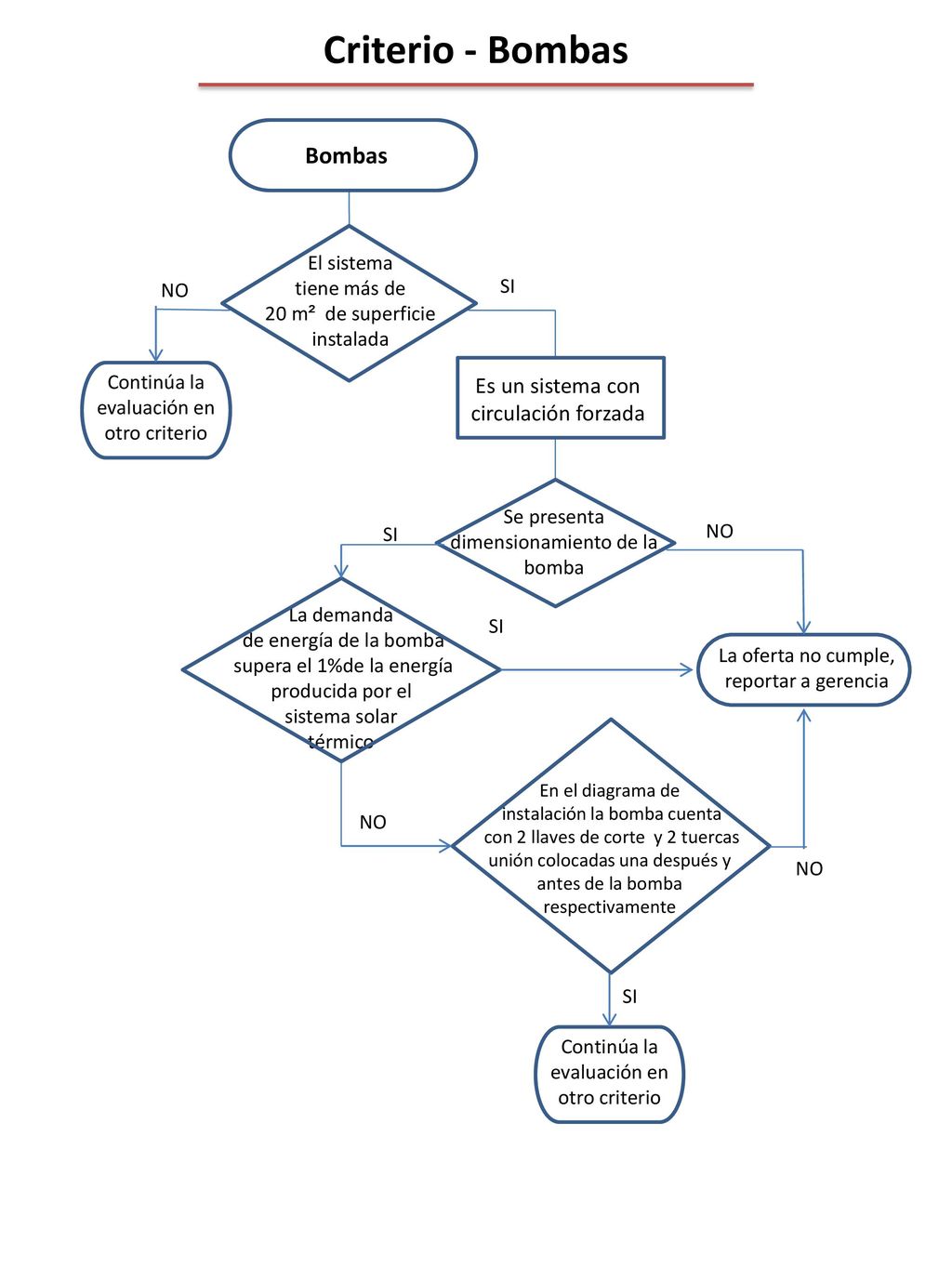

6 Criterio - Bombas Bombas Es un sistema con circulación forzada
El sistema tiene más de 20 m² de superficie instalada NO SI Continúa la evaluación en otro criterio Es un sistema con circulación forzada Se presenta dimensionamiento de la bomba SI NO La demanda de energía de la bomba supera el 1%de la energía producida por el sistema solar térmico SI La oferta no cumple, reportar a gerencia En el diagrama de instalación la bomba cuenta con 2 llaves de corte y 2 tuercas unión colocadas una después y antes de la bomba respectivamente NO NO SI Continúa la evaluación en otro criterio

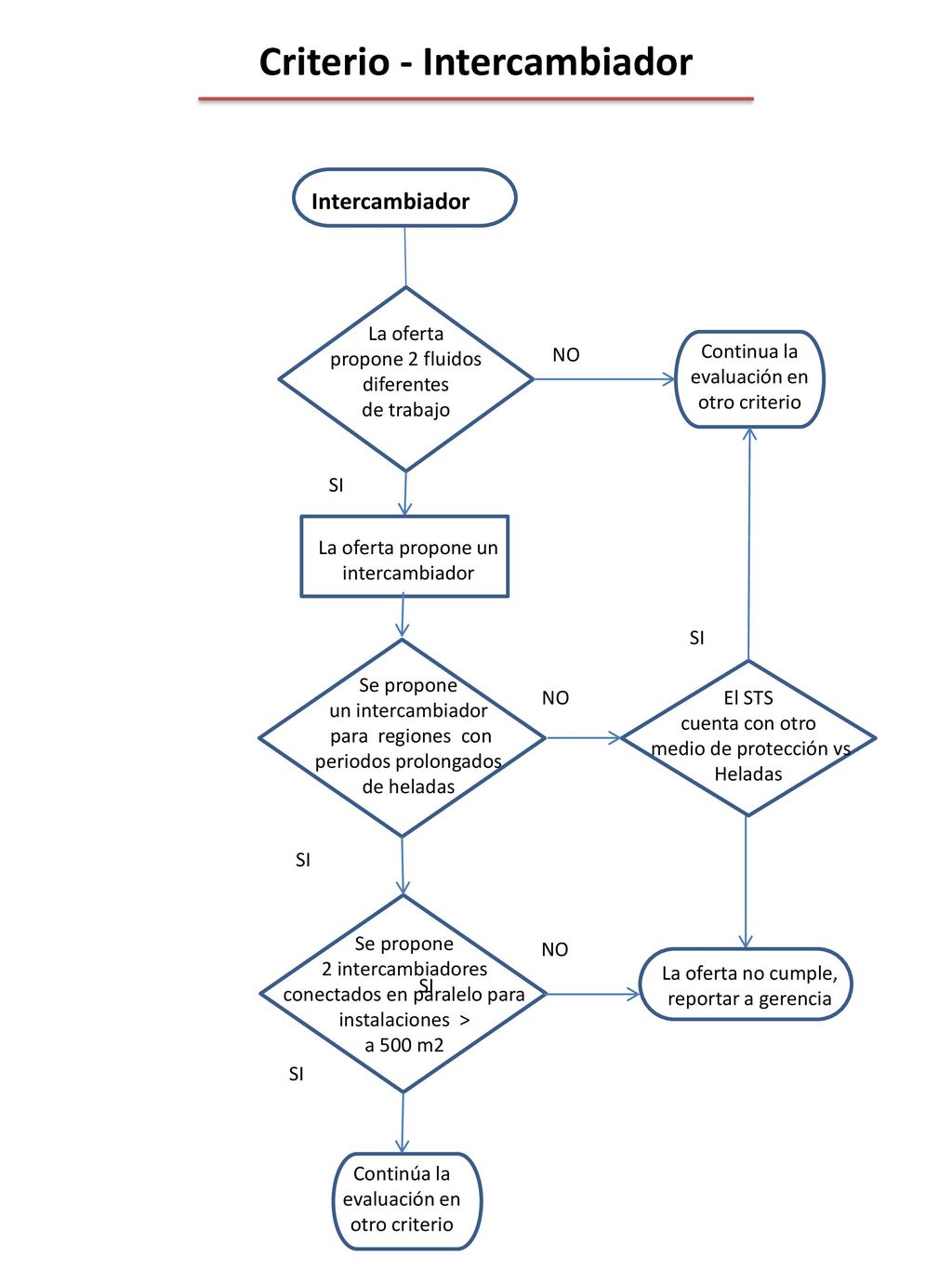

7 Criterio - Intercambiador
La oferta propone 2 fluidos diferentes de trabajo NO Continua la evaluación en otro criterio SI La oferta propone un intercambiador SI Se propone un intercambiador para regiones con periodos prolongados de heladas NO El STS cuenta con otro medio de protección vs Heladas SI Se propone 2 intercambiadores conectados en paralelo para instalaciones > a 500 m2 NO La oferta no cumple, reportar a gerencia SI SI Continúa la evaluación en otro criterio

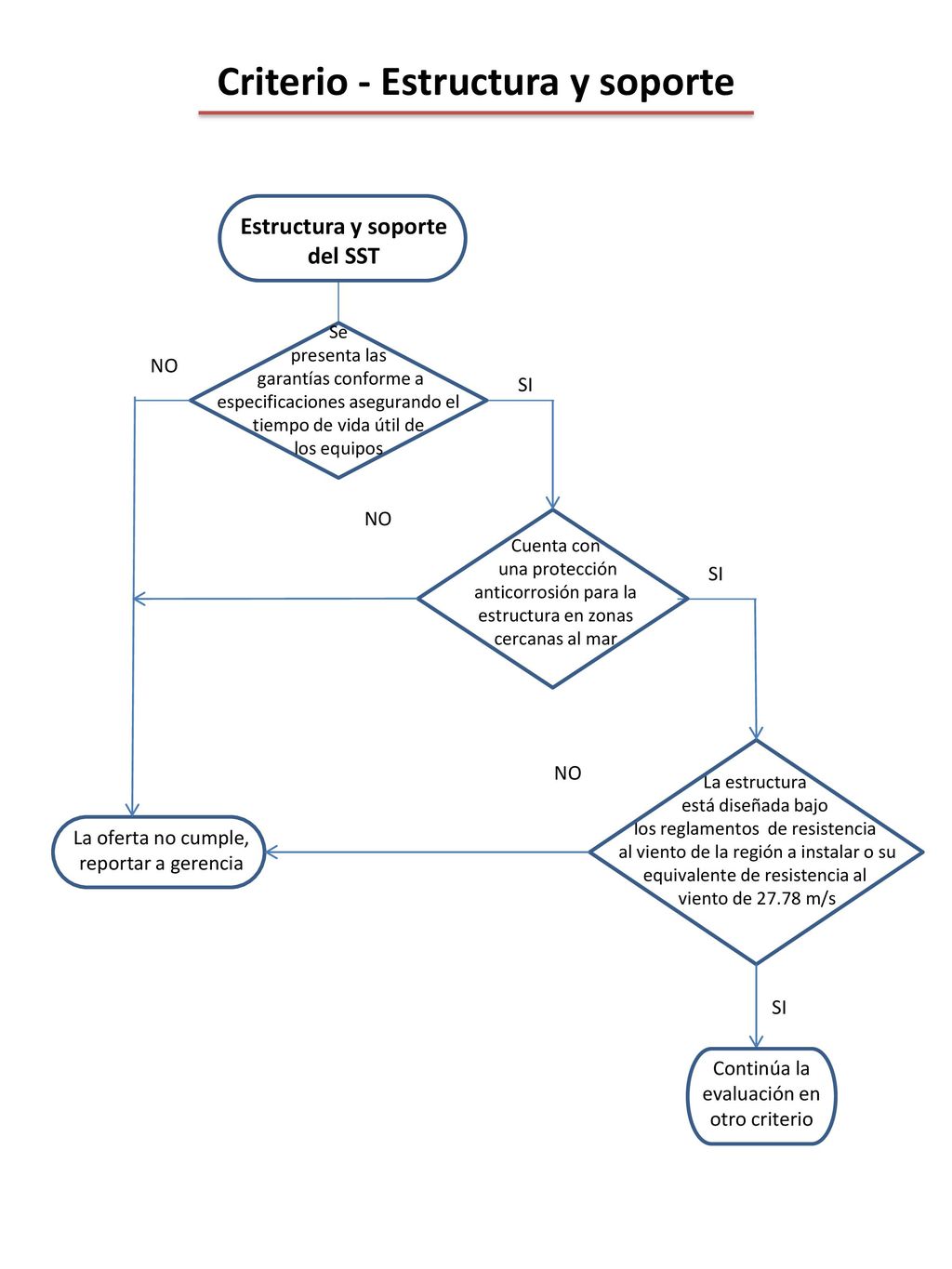

8 Criterio - Estructura y soporte
Estructura y soporte del SST Se presenta las garantías conforme a especificaciones asegurando el tiempo de vida útil de los equipos NO SI NO Cuenta con una protección anticorrosión para la estructura en zonas cercanas al mar SI NO La estructura está diseñada bajo los reglamentos de resistencia al viento de la región a instalar o su equivalente de resistencia al viento de m/s La oferta no cumple, reportar a gerencia SI Continúa la evaluación en otro criterio

9 Criterio - Protección por sobrecalentamiento y sobrepresión
Sistema a presión Sistema sin presión SI SI Utiliza alguna protección con volúmenes de termotanques Entrega dimensionamiento del tanque de expansión NO NO SI SI NO NO La oferta contempla válvulas de alivio Utiliza algún protección con desagüe SI SI La oferta contempla válvulas de corte NO NO Protección por recirculación nocturna SI SI La oferta contempla válvulas de seguridad NO NO Justificación por falta de sistemas de protección La oferta no cumple, reportar a gerencia SI SI Continúa la evaluación en otro criterio

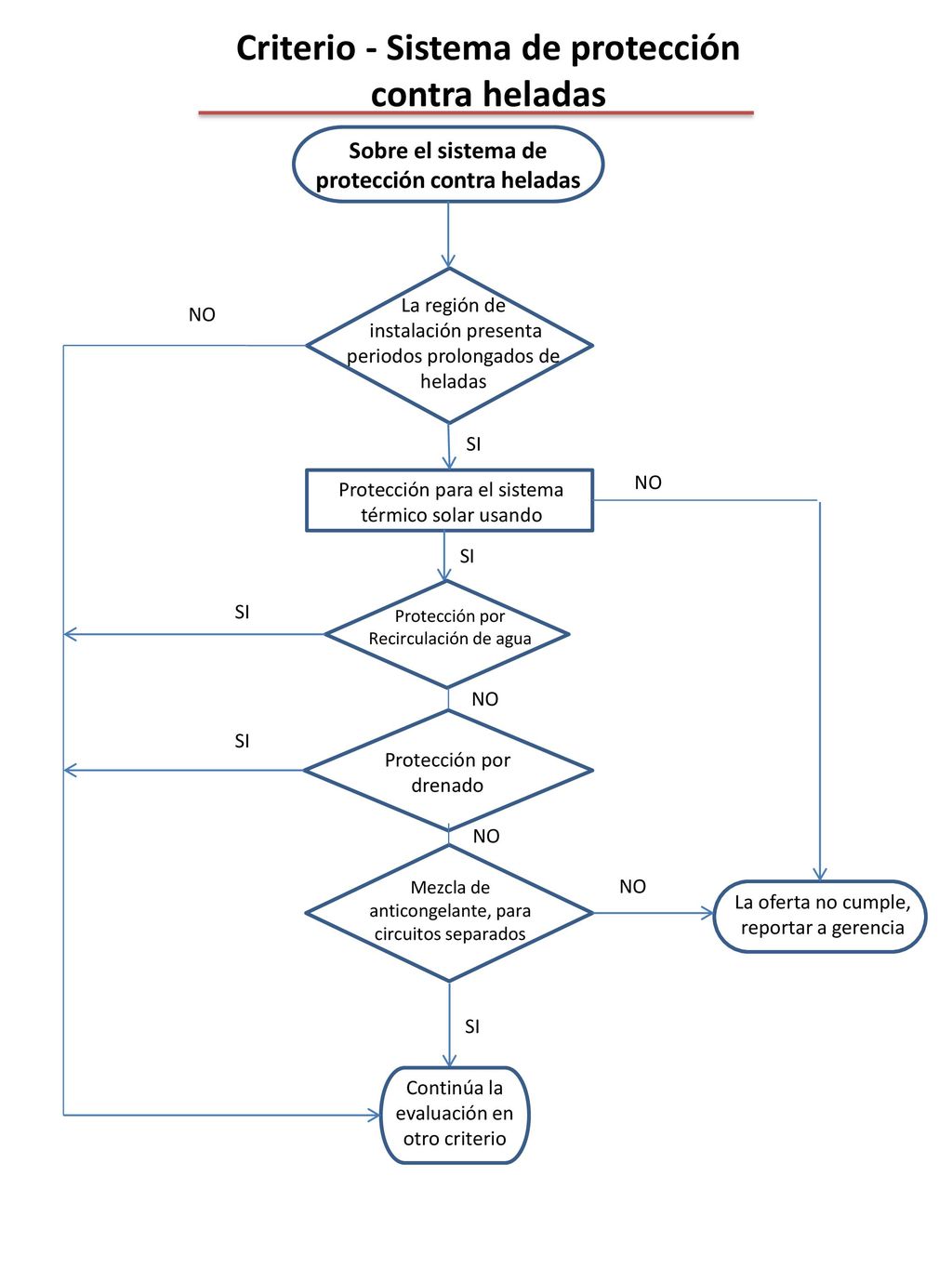

10 Criterio - Sistema de protección contra heladas
Sobre el sistema de protección contra heladas La región de instalación presenta periodos prolongados de heladas NO SI NO Protección para el sistema térmico solar usando SI SI Protección por Recirculación de agua NO SI Protección por drenado NO Mezcla de anticongelante, para circuitos separados NO La oferta no cumple, reportar a gerencia SI Continúa la evaluación en otro criterio
