Demostración DVB-T Andina Link Febrero 2008

Presentación del tema: "Demostración DVB-T Andina Link Febrero 2008"— Transcripción de la presentación:

1 Demostración DVB-T Andina Link Febrero 2008
Agradecimiento: IQPC Invitación y excelente organización Al público Ocutbre 2007

2 01 Características técnicas de la demostración
Índice 01 Características técnicas de la demostración 02 Equipamiento utilizado

3 Transmisión de contenidos Definición Estándar
Características de la Demo DVB-T en Cartagena Andina Link 2008 Inicio: 26 – 28 Febrero Fin: Transmisión de contenidos Definición Estándar MUX Digital Señal Colombia Caracol RCN Demo DVB-T 6 MHz Lanzadera Encuestas Portal Ciudadano Ticker de noticias Servicios interactivos Canal 35 UHF

4 Tx 400 Wrms Cobertura teórica actual Centro Convenciones Aeropuerto
Zona Hoteles 5 Km 3 Km 2,5 Km Casco histórico Características Txor Principal Cerro de la POPA 6 Paneles (2 caras) Transmisor de 400 Wrms Canal 35 UHF (6 MHz) Servicios Interactivos Características Transmisión 16 QAM 2k FEC 2/3 I.g. 1/8

5 Arquitectura de la Cabecera
AUDIO VIDEO DATOS Transmisor DVB-ASI RE-MULTIPLEXOR MTS1000 Inyector de Interactividad CODIFICADORES Compresión Multiplexación

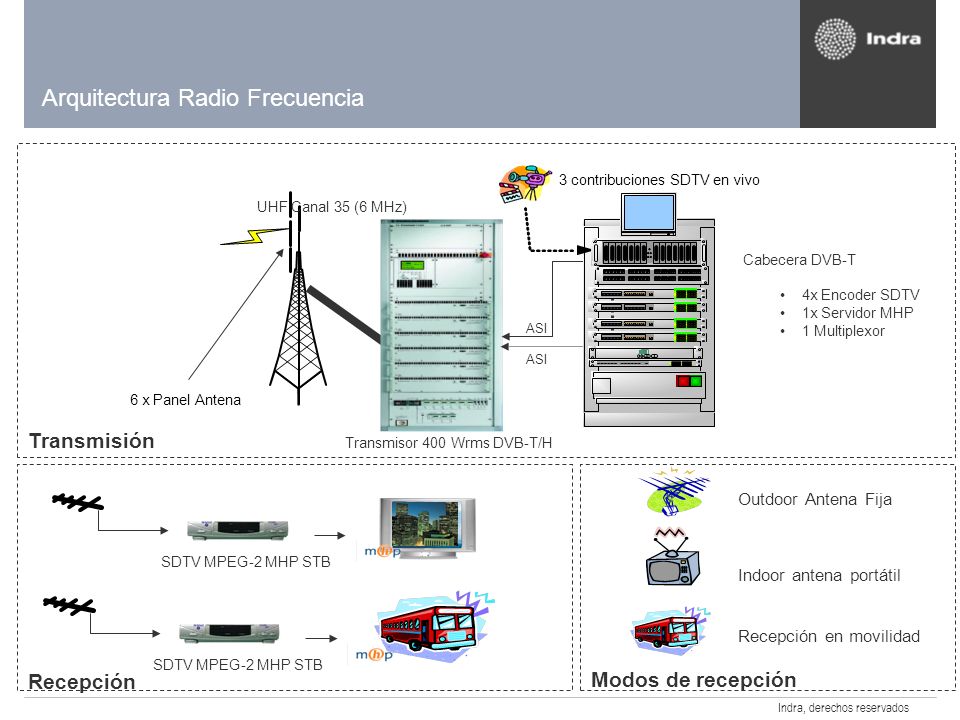

6 Arquitectura Radio Frecuencia
3 contribuciones SDTV en vivo UHF Canal 35 (6 MHz) Cabecera DVB-T 4x Encoder SDTV 1x Servidor MHP 1 Multiplexor ASI ASI 6 x Panel Antena Transmisión Transmisor 400 Wrms DVB-T/H Outdoor Antena Fija SDTV MPEG-2 MHP STB Indoor antena portátil Recepción en movilidad SDTV MPEG-2 MHP STB Recepción Modos de recepción

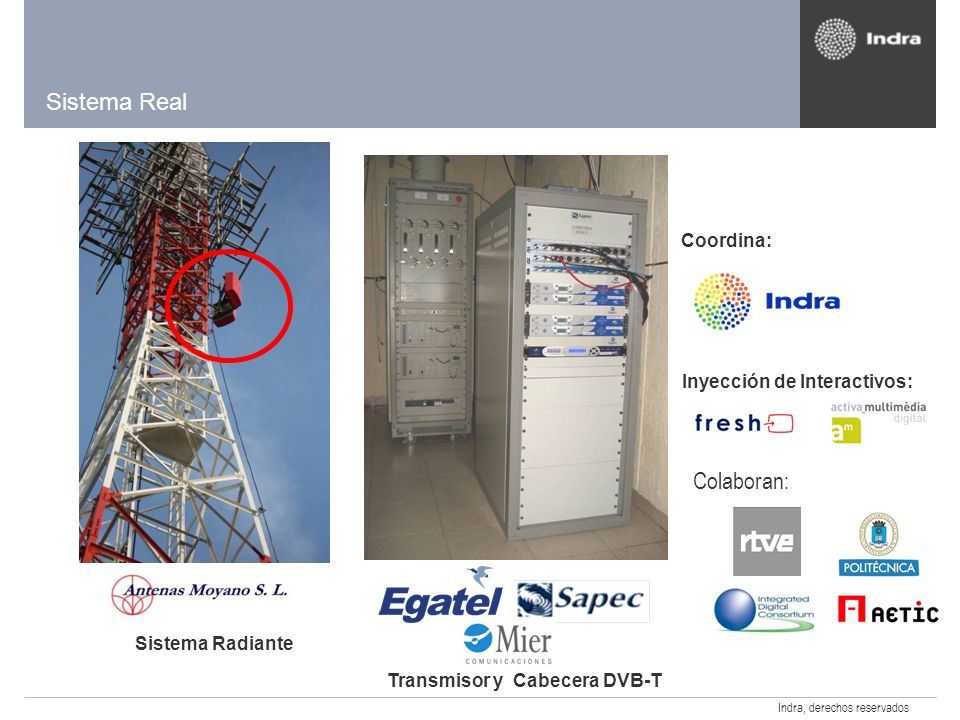

7 Sistema Real Colaboran: Coordina: Inyección de Interactivos:
Sistema Radiante Transmisor y Cabecera DVB-T

8 Elementos de recepción empleados
Antenas Pantallas de Televisión Antena Yagi UHF Antena portátil UHF Pantalla Plasma SDTV Televisor convencional (480 lineas horizontales) Receptores Receptor Coship DVB-T SD/HD 60Hz Receptor Skardin SDTV MHP 60Hz Receptor Freecom DVB-T SD USB Receptores Inves DVB-T SDTV USB

9 Daniel García Manteiga (dgarciam@soluziona.com / dgmanteiga@indra.es )
Transformar el conocimiento en valor Muchas gracias por su atención Muchas gracias y si hay alguna pregunta adicional estoy a vuestra disposición…. Daniel García Manteiga / )
