1 Entorno de Desarrollo para la Transmisión de Aplicaciones Interactivas en Televisión Digital Terrestre en Colombia Sergio A Gutiérrez D Oscar G Duarte V sagutierrezd@unal.edu.co ogduartev@unal.edu.co V CONFERENCIA CIENTÍFICA EN TELECOMUNICACIONES, TECNOLOGÍAS DE LA INFORMACIÓN Y COMUNICACIONES

2 Contenido 2 Estructura de la Televisión Digital Terrestre (TDT) Conceptos básicos en TDT interactiva Infraestructura de transmisión de aplicaciones en TDT Resultados

3 Televisión Digital Terrestre Disponible en : http://www.dvb.org/about_dvb/dvb_worldwide/DVB-T_map.pdf 3 Estructura general de la televisión digital terrestre interactiva TDT DVB-T2 Set-Top-Box Multiplex servicios (Audio, Video, Datos) Local Interactividad Remota Middleware ¿Infraestructura para Transmitir Aplicaciones Interactivas en TDT?

4 Arquitectura para creación de un Transport Stream Imagen basada en W. Fischer, Digital video and audio broadcasting technology: Springer Verlag, 2008. 4

5 Entorno de desarrollo para transmisión de TDT interactiva 5 Infraestructura para la transmisión y recepción de un programa interactivo en televisión digital Stream_typePID 2 ; video2064 3 ; Audio2068 5 ; AIT2001 11 ; DSM-CC2004 Stream_typePID 2 ; video256 3 ; Audio272 servicioPID 0 ; NIT10 1 ; PMT 11032 2 ; PMT 232 Computador personal: sistema operativo de 32 bits, procesador AMDx86, Ram 4 Gb. Opencaster 3.1.4 instalado en una distribución Ubuntu 12.04 con Phyton 2.6 DTU-245-SDP marca Dektec y su software StreamXpress ETL analyzer marca Rohde&Schwarz Multiplexor: Ateme MC3100 (6 entradas y 3 salidas ASI) Modulador: SFE/SFE100 Rohde&Schwarz, Configuración de parámetros DVB-T. baudrate de 9952941 bps Frecuencia 473MHZ Constelación 16 QAM, rata de codificación 2/3 intervalo de guarda ¼. Antenas Omnidireccionales Kathrein. Antena: Kathrein BDZ-30 STB: i-CAN 3810 Televisor (entrada scart)

6 Resultados 6 PMT servicio 1 (PCR 2064) PMT servicio 2 (PCR 256) PAT Transport stream decodificado en equipo ETL

7 Resultados (ETL analyser) 7 Transport Stream Servicio 1Servicio 2 ETL analyzer

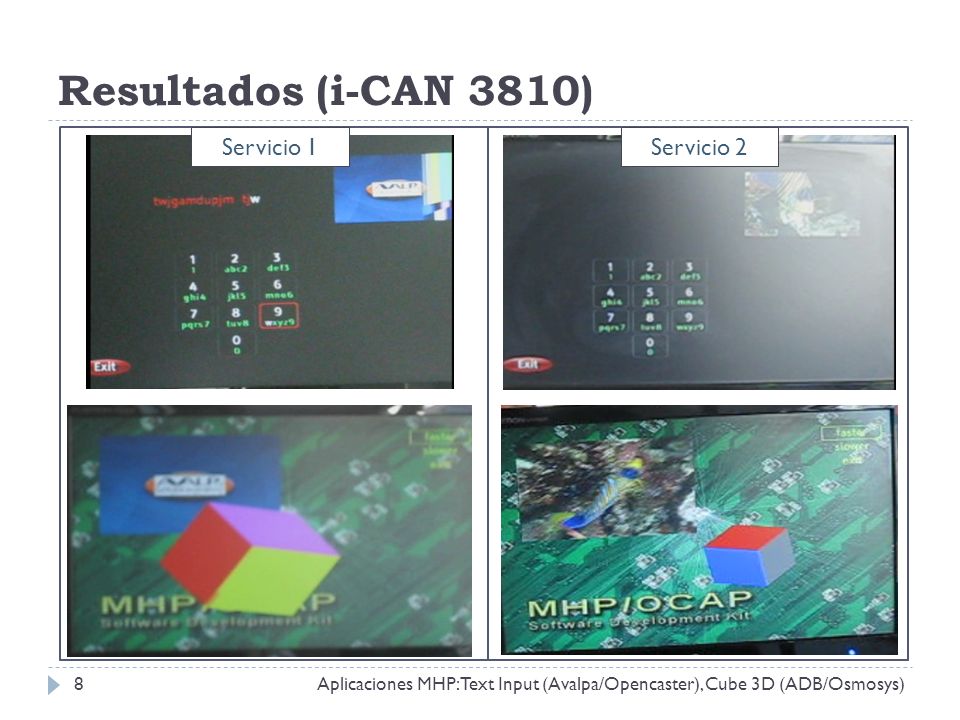

8 Resultados (i-CAN 3810) 8 Servicio 2Servicio 1 Aplicaciones MHP: Text Input (Avalpa/Opencaster), Cube 3D (ADB/Osmosys)

9 Conclusiones 9 La arquitectura propuesta es funcional y sirve para certificación de decodificadores y para probar aplicaciones interactivas. Existe una alta interrelación en los parámetros de configuración de los servicios en un multiplex. Es necesario tener cuidado cuando se generen las tablas PSI/SI, o se realice la vinculación de los servicios de audio, video y datos, porque la fase de producción y transmisión puede ser realizada por proveedores diferentes. Actualmente se trabaja en programación de aplicaciones interactivas para el estándar MHP y se están desarrollando herramientas de software para gestión del transport stream utilizando Opencaster y los drivers de la tarjeta DTU-245-SDP.

10 Agradecimientos 10 Dirección de Investigación Sede Bogotá DIB de la Universidad Nacional de Colombia. Convocatoria Apoyo a Tesis de Posgrado, proyecto 14420. Tecnoparque Colombia – SENA, Nodo Bogotá. Grupo de Investigación PAAS – UN. Universidad Nacional de Colombia. Grupo de Investigación CMUN – Universidad Nacional de Colombia.

11 11 GRACIAS
