1 UAPA UNIBERSIDAD ABIERTA PARA ADULTO Participante: Sandy Soto 09-0438
Dioriza Domínguez Tema: La escala asignatura: Topografía 2

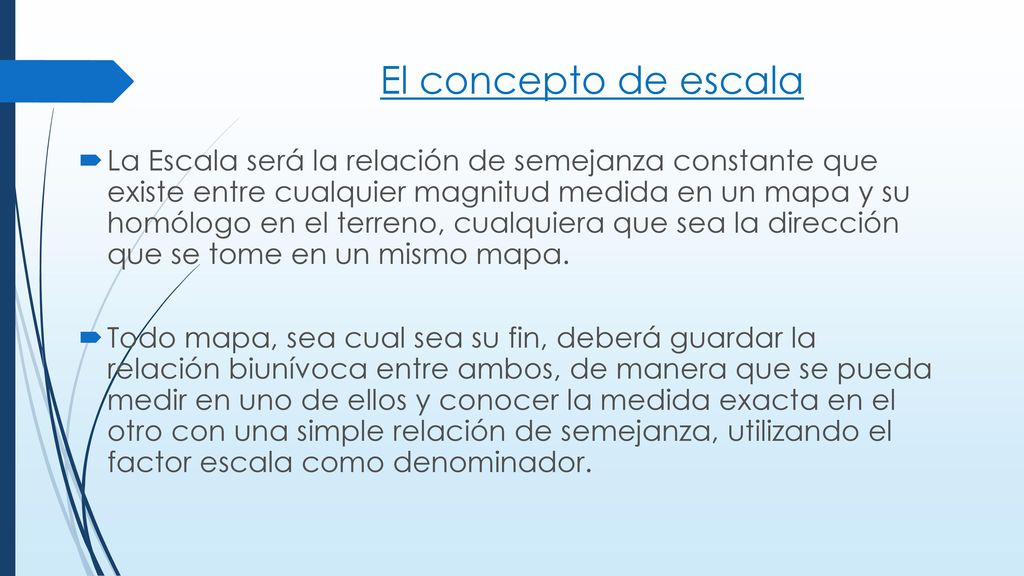

2 El concepto de escala La Escala será la relación de semejanza constante que existe entre cualquier magnitud medida en un mapa y su homólogo en el terreno, cualquiera que sea la dirección que se tome en un mismo mapa. Todo mapa, sea cual sea su fin, deberá guardar la relación biunívoca entre ambos, de manera que se pueda medir en uno de ellos y conocer la medida exacta en el otro con una simple relación de semejanza, utilizando el factor escala como denominador.

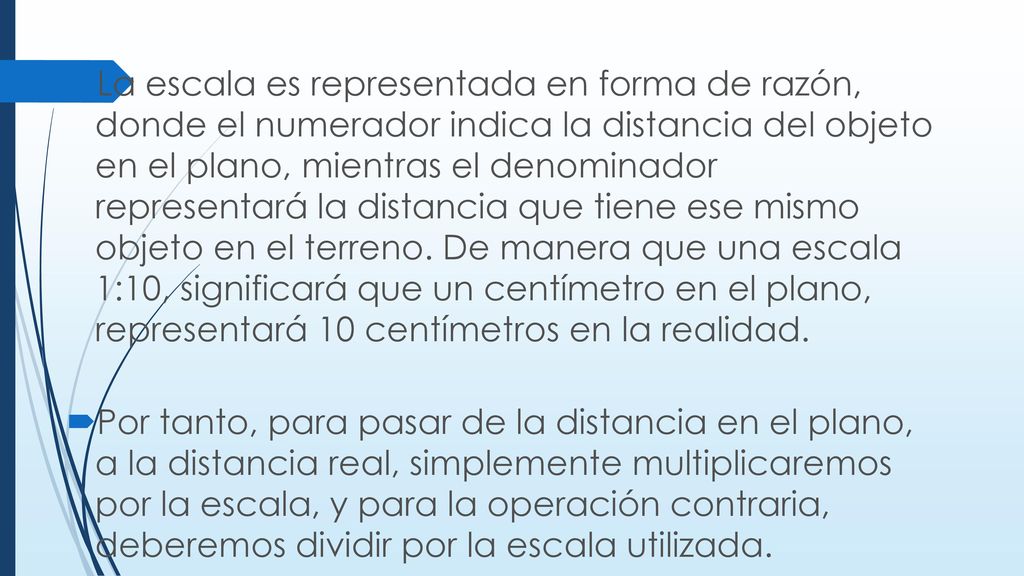

3 La escala es representada en forma de razón, donde el numerador indica la distancia del objeto en el plano, mientras el denominador representará la distancia que tiene ese mismo objeto en el terreno. De manera que una escala 1:10, significará que un centímetro en el plano, representará 10 centímetros en la realidad. Por tanto, para pasar de la distancia en el plano, a la distancia real, simplemente multiplicaremos por la escala, y para la operación contraria, deberemos dividir por la escala utilizada.

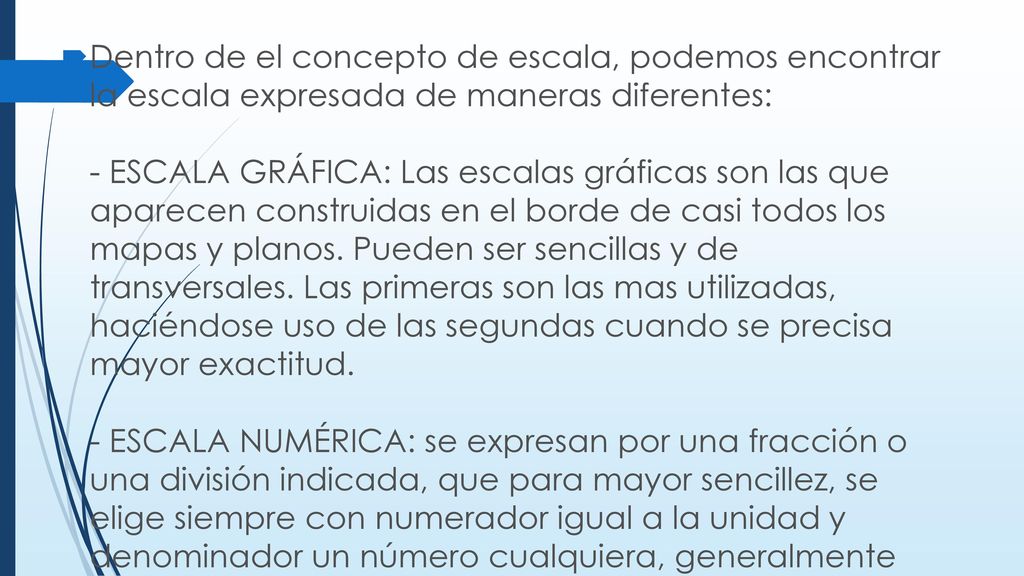

4 Dentro de el concepto de escala, podemos encontrar la escala expresada de maneras diferentes: - ESCALA GRÁFICA: Las escalas gráficas son las que aparecen construidas en el borde de casi todos los mapas y planos. Pueden ser sencillas y de transversales. Las primeras son las mas utilizadas, haciéndose uso de las segundas cuando se precisa mayor exactitud ESCALA NUMÉRICA: se expresan por una fracción o una división indicada, que para mayor sencillez, se elige siempre con numerador igual a la unidad y denominador un número cualquiera, generalmente números enteros y con una numeración adecuada. E = 1:500; E = 1:1000; E = 1:2000; etc.

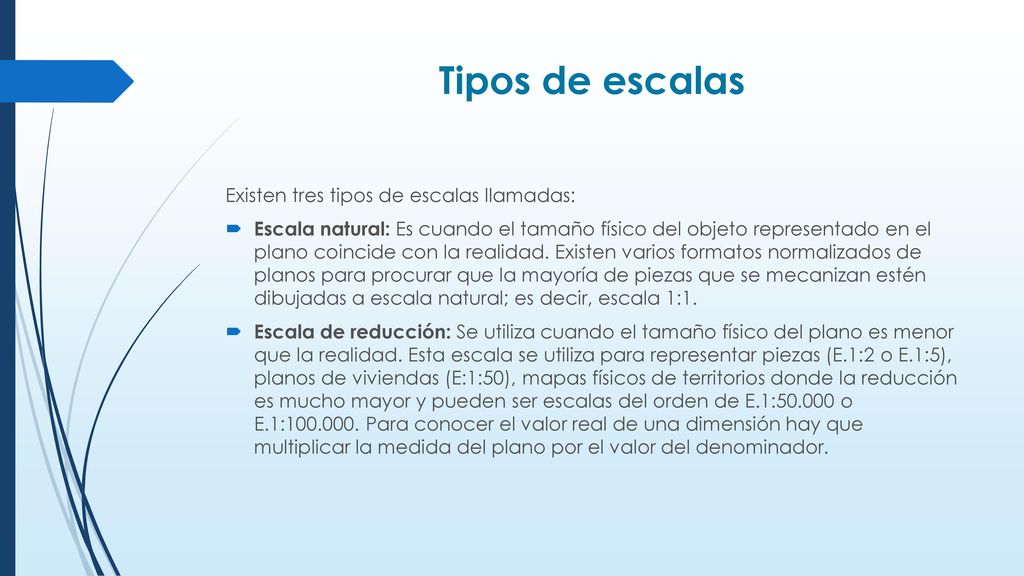

5 Tipos de escalas Existen tres tipos de escalas llamadas:
Escala natural: Es cuando el tamaño físico del objeto representado en el plano coincide con la realidad. Existen varios formatos normalizados de planos para procurar que la mayoría de piezas que se mecanizan estén dibujadas a escala natural; es decir, escala 1:1. Escala de reducción: Se utiliza cuando el tamaño físico del plano es menor que la realidad. Esta escala se utiliza para representar piezas (E.1:2 o E.1:5), planos de viviendas (E:1:50), mapas físicos de territorios donde la reducción es mucho mayor y pueden ser escalas del orden de E.1: o E.1: Para conocer el valor real de una dimensión hay que multiplicar la medida del plano por el valor del denominador.

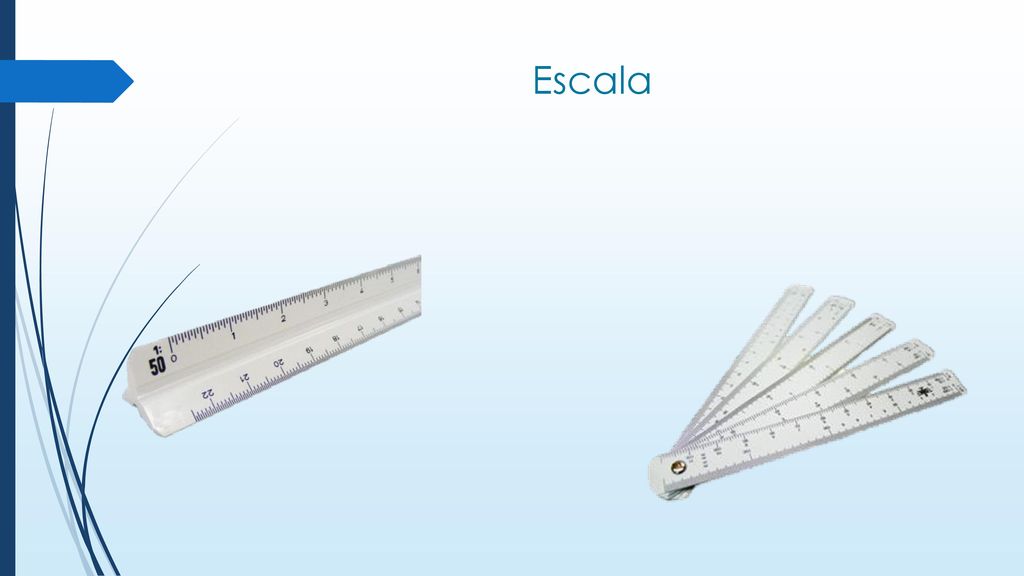

6 Escala

7

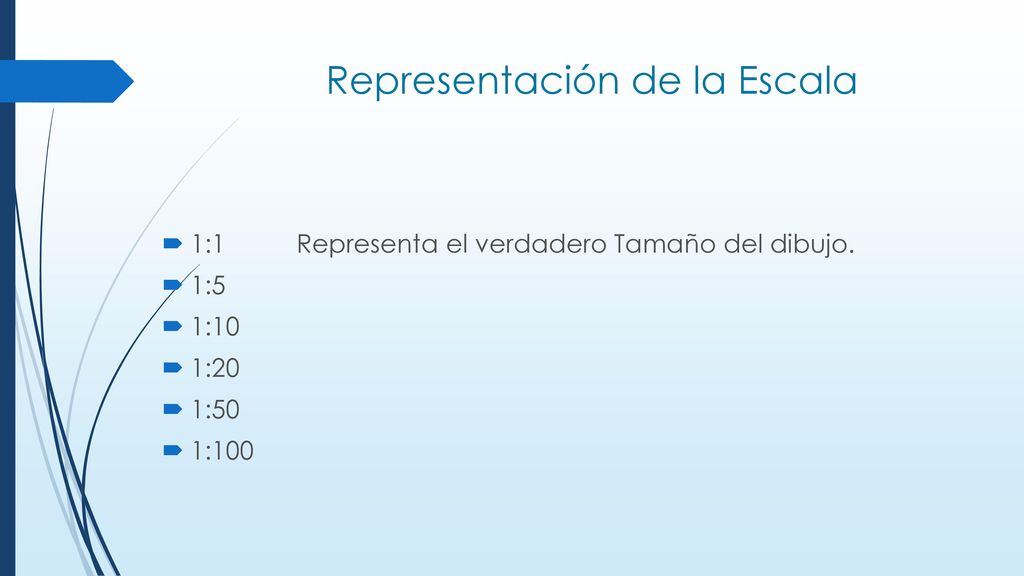

8 Representación de la Escala
1: Representa el verdadero Tamaño del dibujo. 1:5 1:10 1:20 1:50 1:100

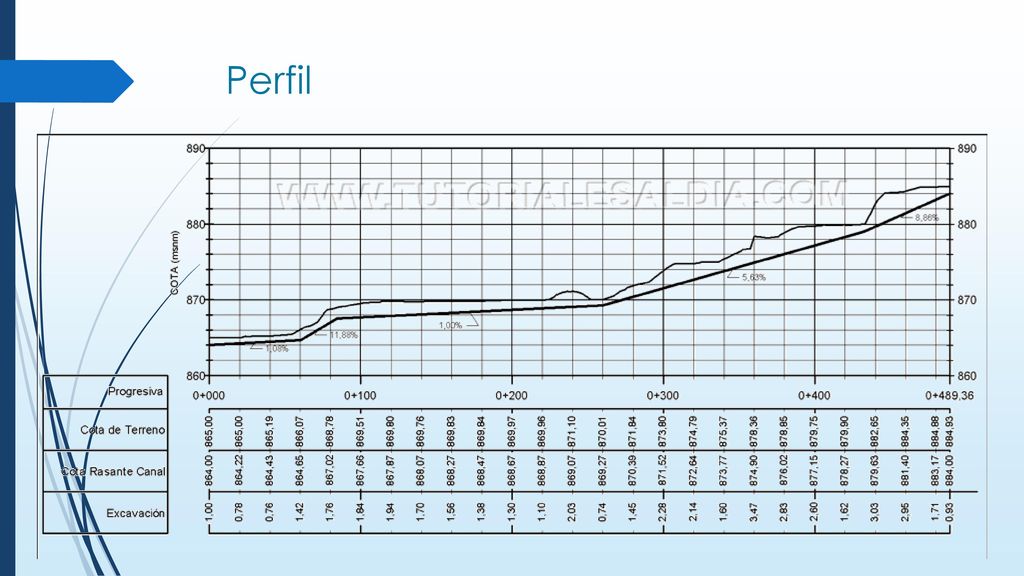

9 Perfil

10
