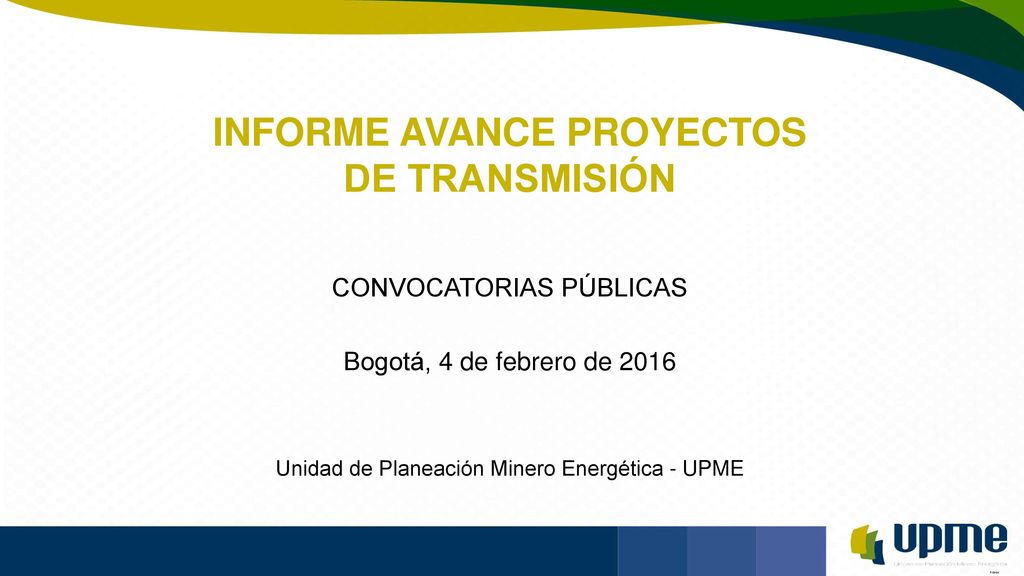

CONVOCATORIAS PÚBLICAS Bogotá, 4 de febrero de 2016 Unidad de Planeación Minero Energética - UPME

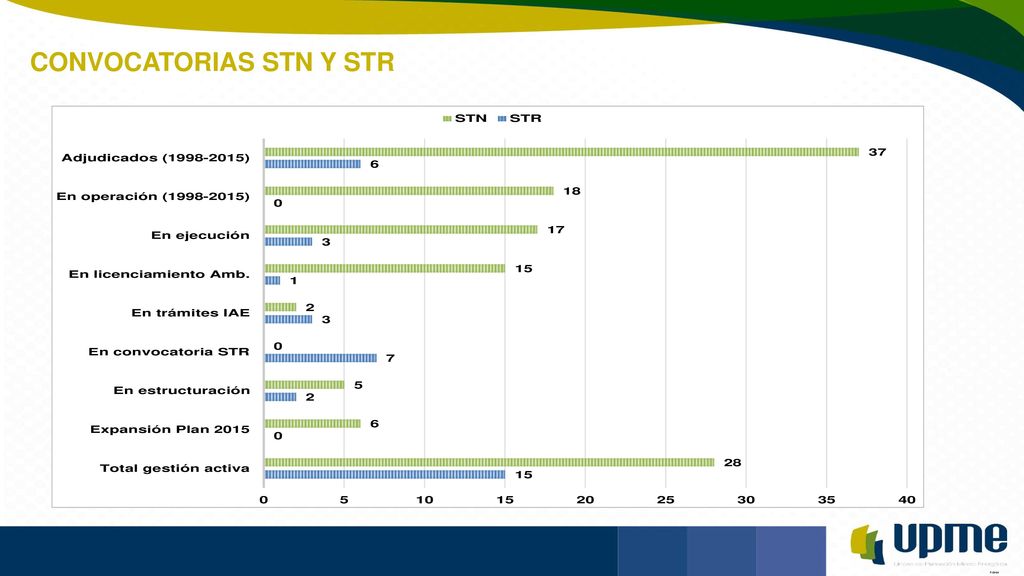

2 CONVOCATORIAS STN Y STR

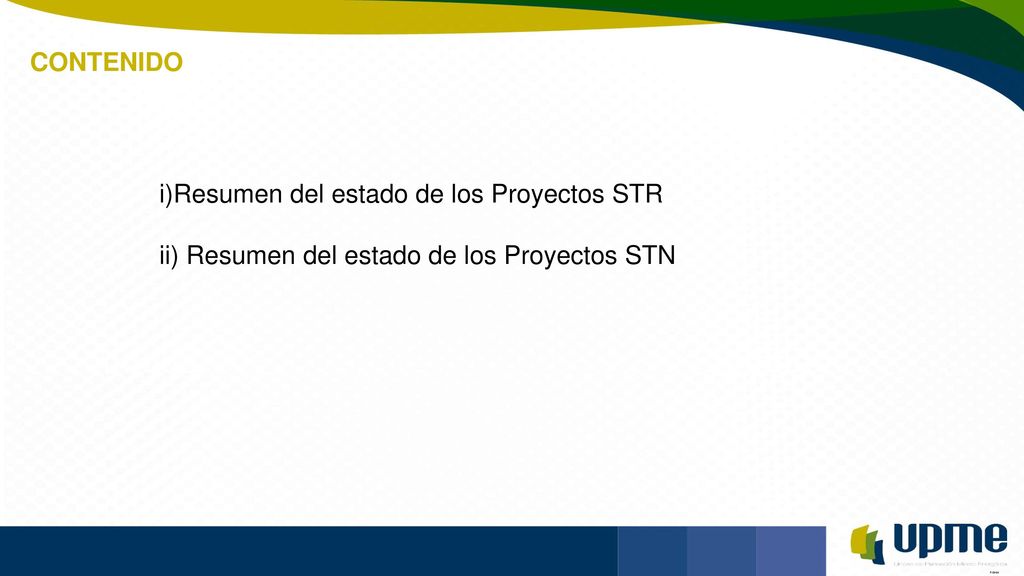

3 CONTENIDO Resumen del estado de los Proyectos STR Resumen del estado de los Proyectos STN

4 CONTENIDO Resumen del estado de los Proyectos STR Resumen del estado de los Proyectos STN

5 Fecha Puesta en Operación

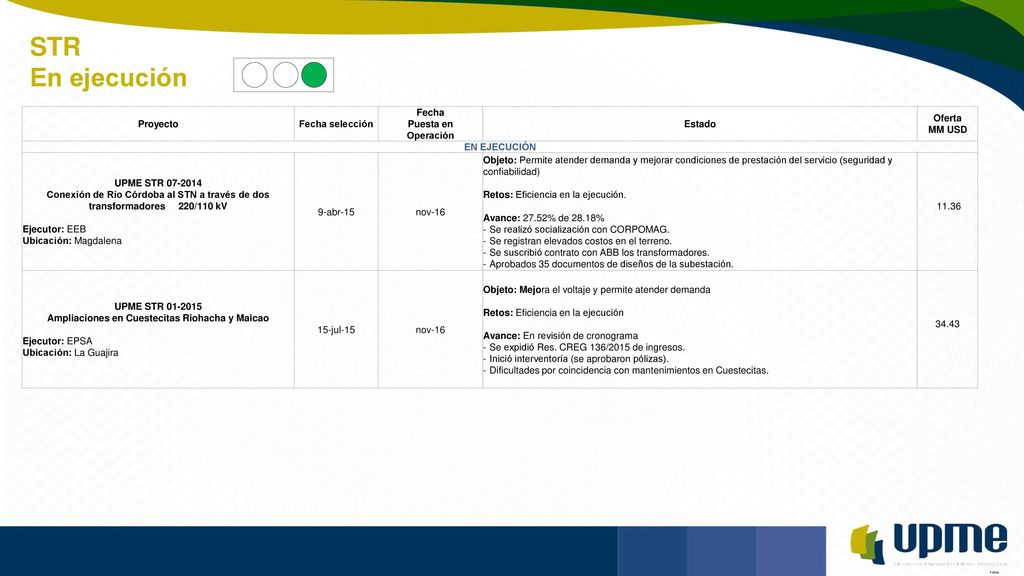

STR En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME STR Conexión de Río Córdoba al STN a través de dos transformadores /110 kV Ejecutor: EEB Ubicación: Magdalena 9-abr-15 nov-16 Objeto: Permite atender demanda y mejorar condiciones de prestación del servicio (seguridad y confiabilidad) Retos: Eficiencia en la ejecución. Avance: 27.52% de 28.18% Se realizó socialización con CORPOMAG. Se registran elevados costos en el terreno. Se suscribió contrato con ABB los transformadores. Aprobados 35 documentos de diseños de la subestación. 11.36 UPME STR Ampliaciones en Cuestecitas Riohacha y Maicao Ejecutor: EPSA Ubicación: La Guajira 15-jul-15 Objeto: Mejora el voltaje y permite atender demanda Retos: Eficiencia en la ejecución Avance: En revisión de cronograma Se expidió Res. CREG 136/2015 de ingresos. Inició interventoría (se aprobaron pólizas). Dificultades por coincidencia con mantenimientos en Cuestecitas. 34.43

6 Fecha Puesta en Operación

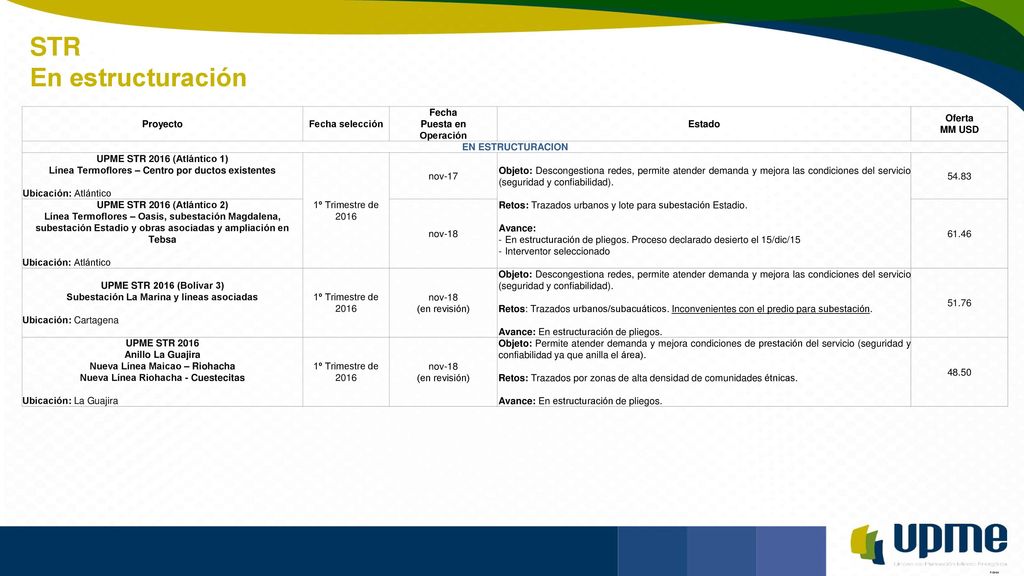

STR En estructuración Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN ESTRUCTURACION UPME STR 2016 (Atlántico 1) Línea Termoflores – Centro por ductos existentes Ubicación: Atlántico 1º Trimestre de 2016 nov-17 Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). Retos: Trazados urbanos y lote para subestación Estadio. Avance: En estructuración de pliegos. Proceso declarado desierto el 15/dic/15 Interventor seleccionado 54.83 UPME STR 2016 (Atlántico 2) Línea Termoflores – Oasis, subestación Magdalena, subestación Estadio y obras asociadas y ampliación en Tebsa nov-18 61.46 UPME STR 2016 (Bolívar 3) Subestación La Marina y líneas asociadas Ubicación: Cartagena (en revisión) Retos: Trazados urbanos/subacuáticos. Inconvenientes con el predio para subestación. Avance: En estructuración de pliegos. 51.76 UPME STR 2016 Anillo La Guajira Nueva Línea Maicao – Riohacha Nueva Línea Riohacha - Cuestecitas Ubicación: La Guajira Objeto: Permite atender demanda y mejora condiciones de prestación del servicio (seguridad y confiabilidad ya que anilla el área). Retos: Trazados por zonas de alta densidad de comunidades étnicas. 48.50

7 Fecha Puesta en Operación

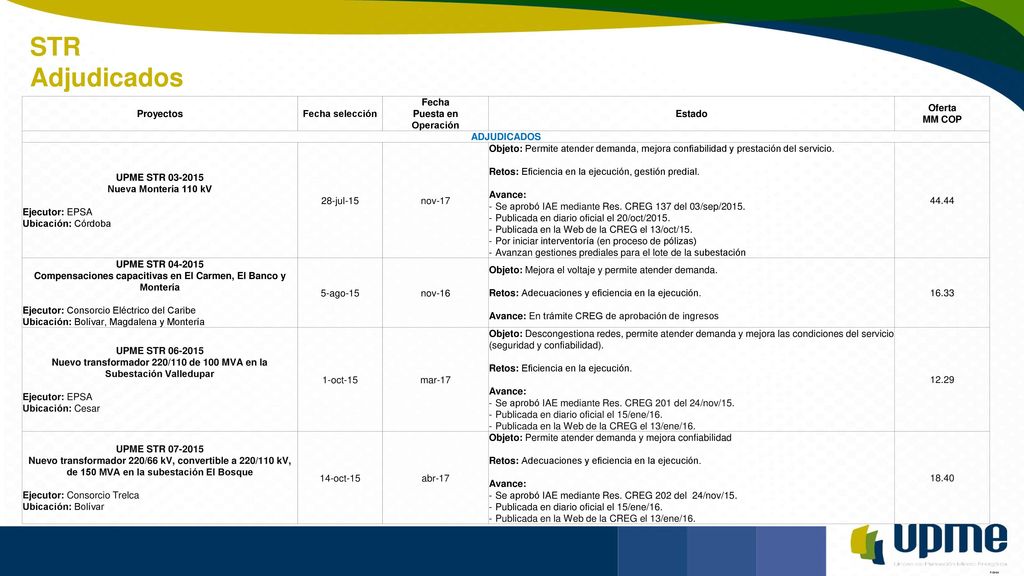

STR Adjudicados Proyectos Fecha selección Fecha Puesta en Operación Estado Oferta MM COP ADJUDICADOS UPME STR Nueva Montería 110 kV Ejecutor: EPSA Ubicación: Córdoba 28-jul-15 nov-17 Objeto: Permite atender demanda, mejora confiabilidad y prestación del servicio. Retos: Eficiencia en la ejecución, gestión predial. Avance: Se aprobó IAE mediante Res. CREG 137 del 03/sep/2015. Publicada en diario oficial el 20/oct/2015. Publicada en la Web de la CREG el 13/oct/15. Por iniciar interventoría (en proceso de pólizas) Avanzan gestiones prediales para el lote de la subestación 44.44 UPME STR Compensaciones capacitivas en El Carmen, El Banco y Montería Ejecutor: Consorcio Eléctrico del Caribe Ubicación: Bolívar, Magdalena y Montería 5-ago-15 nov-16 Objeto: Mejora el voltaje y permite atender demanda. Retos: Adecuaciones y eficiencia en la ejecución. Avance: En trámite CREG de aprobación de ingresos 16.33 UPME STR Nuevo transformador 220/110 de 100 MVA en la Subestación Valledupar Ubicación: Cesar 1-oct-15 mar-17 Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). Retos: Eficiencia en la ejecución. Se aprobó IAE mediante Res. CREG 201 del 24/nov/15. Publicada en diario oficial el 15/ene/16. Publicada en la Web de la CREG el 13/ene/16. 12.29 UPME STR Nuevo transformador 220/66 kV, convertible a 220/110 kV, de 150 MVA en la subestación El Bosque Ejecutor: Consorcio Trelca Ubicación: Bolívar 14-oct-15 abr-17 Objeto: Permite atender demanda y mejora confiabilidad Se aprobó IAE mediante Res. CREG 202 del 24/nov/15. 18.40

8 Fecha Puesta en Operación

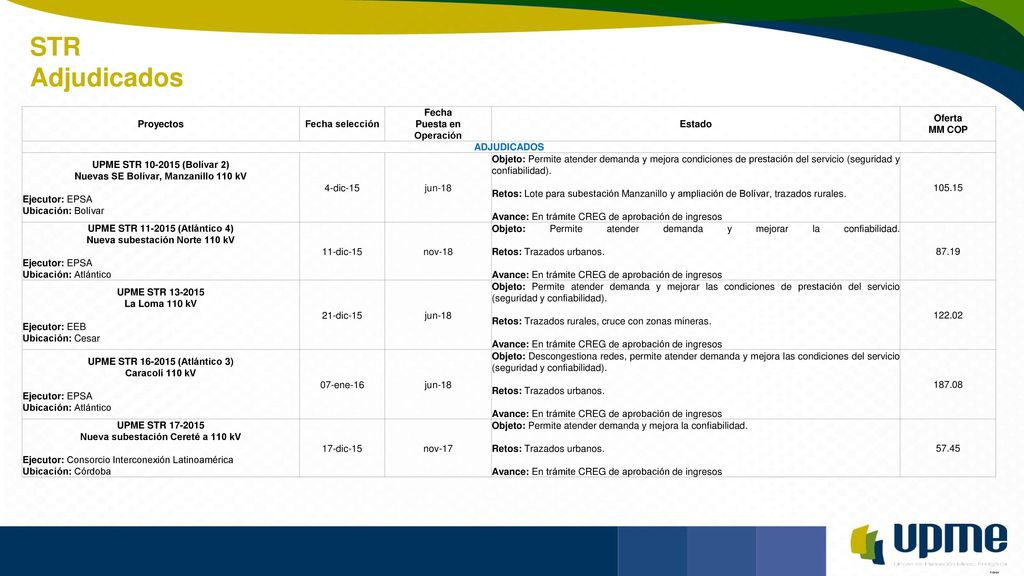

STR Adjudicados Proyectos Fecha selección Fecha Puesta en Operación Estado Oferta MM COP ADJUDICADOS UPME STR (Bolívar 2) Nuevas SE Bolívar, Manzanillo 110 kV Ejecutor: EPSA Ubicación: Bolívar 4-dic-15 jun-18 Objeto: Permite atender demanda y mejora condiciones de prestación del servicio (seguridad y confiabilidad). Retos: Lote para subestación Manzanillo y ampliación de Bolívar, trazados rurales. Avance: En trámite CREG de aprobación de ingresos 105.15 UPME STR (Atlántico 4) Nueva subestación Norte 110 kV Ubicación: Atlántico 11-dic-15 nov-18 Objeto: Permite atender demanda y mejorar la confiabilidad. Retos: Trazados urbanos. 87.19 UPME STR La Loma 110 kV Ejecutor: EEB Ubicación: Cesar 21-dic-15 Objeto: Permite atender demanda y mejorar las condiciones de prestación del servicio (seguridad y confiabilidad). Retos: Trazados rurales, cruce con zonas mineras. 122.02 UPME STR (Atlántico 3) Caracolí 110 kV 07-ene-16 Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). 187.08 UPME STR Nueva subestación Cereté a 110 kV Ejecutor: Consorcio Interconexión Latinoamérica Ubicación: Córdoba 17-dic-15 nov-17 Objeto: Permite atender demanda y mejora la confiabilidad. 57.45

9 STR Desiertos o cancelados

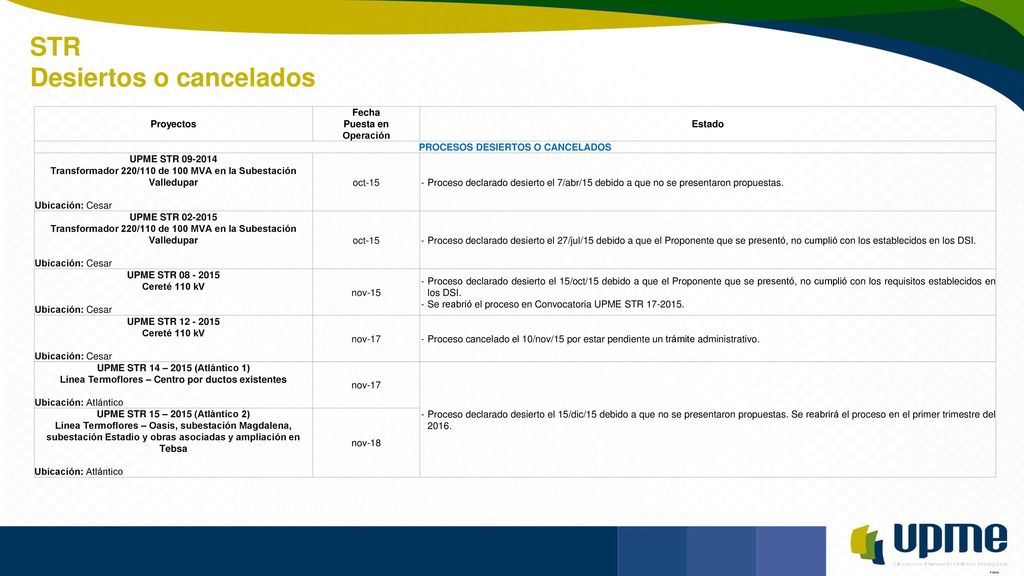

Proyectos Fecha Puesta en Operación Estado PROCESOS DESIERTOS O CANCELADOS UPME STR Transformador 220/110 de 100 MVA en la Subestación Valledupar Ubicación: Cesar oct-15 Proceso declarado desierto el 7/abr/15 debido a que no se presentaron propuestas. UPME STR Proceso declarado desierto el 27/jul/15 debido a que el Proponente que se presentó, no cumplió con los establecidos en los DSI. UPME STR Cereté 110 kV nov-15 Proceso declarado desierto el 15/oct/15 debido a que el Proponente que se presentó, no cumplió con los requisitos establecidos en los DSI. Se reabrió el proceso en Convocatoria UPME STR UPME STR nov-17 Proceso cancelado el 10/nov/15 por estar pendiente un trámite administrativo. UPME STR 14 – 2015 (Atlántico 1) Línea Termoflores – Centro por ductos existentes Ubicación: Atlántico Proceso declarado desierto el 15/dic/15 debido a que no se presentaron propuestas. Se reabrirá el proceso en el primer trimestre del 2016. UPME STR 15 – 2015 (Atlántico 2) Línea Termoflores – Oasis, subestación Magdalena, subestación Estadio y obras asociadas y ampliación en Tebsa nov-18

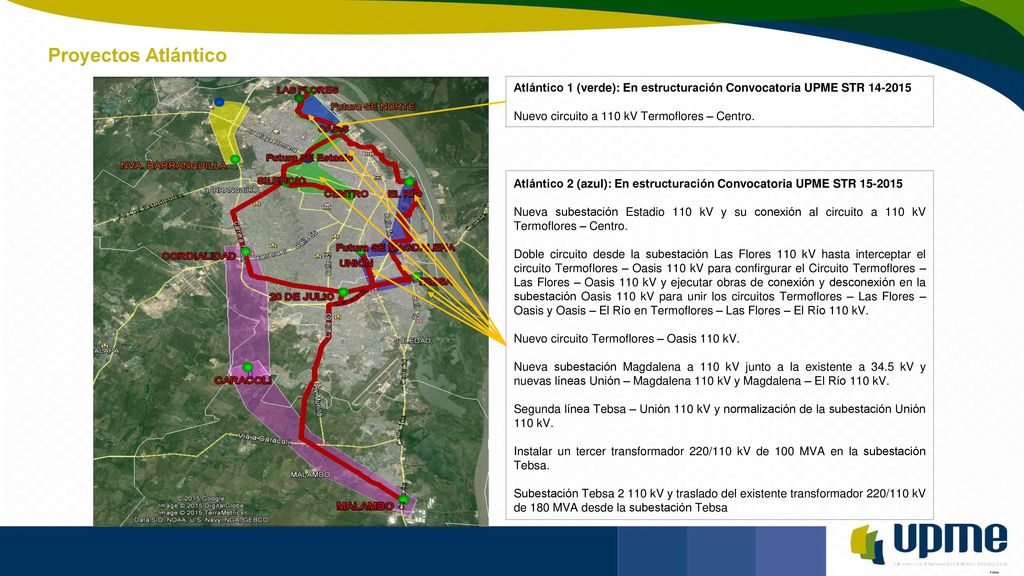

10 Proyectos Atlántico Atlántico 1 (verde): En estructuración Convocatoria UPME STR Nuevo circuito a 110 kV Termoflores – Centro. Atlántico 2 (azul): En estructuración Convocatoria UPME STR Nueva subestación Estadio 110 kV y su conexión al circuito a 110 kV Termoflores – Centro. Doble circuito desde la subestación Las Flores 110 kV hasta interceptar el circuito Termoflores – Oasis 110 kV para confirgurar el Circuito Termoflores – Las Flores – Oasis 110 kV y ejecutar obras de conexión y desconexión en la subestación Oasis 110 kV para unir los circuitos Termoflores – Las Flores – Oasis y Oasis – El Río en Termoflores – Las Flores – El Río 110 kV. Nuevo circuito Termoflores – Oasis 110 kV. Nueva subestación Magdalena a 110 kV junto a la existente a 34.5 kV y nuevas líneas Unión – Magdalena 110 kV y Magdalena – El Río 110 kV. Segunda línea Tebsa – Unión 110 kV y normalización de la subestación Unión 110 kV. Instalar un tercer transformador 220/110 kV de 100 MVA en la subestación Tebsa. Subestación Tebsa kV y traslado del existente transformador 220/110 kV de 180 MVA desde la subestación Tebsa

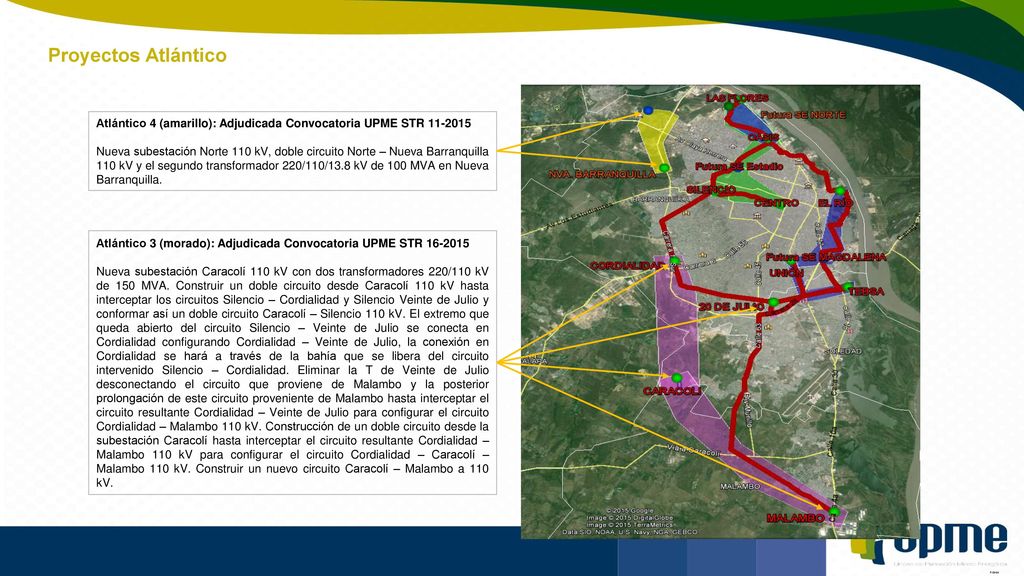

11 Proyectos Atlántico Atlántico 4 (amarillo): Adjudicada Convocatoria UPME STR Nueva subestación Norte 110 kV, doble circuito Norte – Nueva Barranquilla 110 kV y el segundo transformador 220/110/13.8 kV de 100 MVA en Nueva Barranquilla. Atlántico 3 (morado): Adjudicada Convocatoria UPME STR Nueva subestación Caracolí 110 kV con dos transformadores 220/110 kV de 150 MVA. Construir un doble circuito desde Caracolí 110 kV hasta interceptar los circuitos Silencio – Cordialidad y Silencio Veinte de Julio y conformar así un doble circuito Caracolí – Silencio 110 kV. El extremo que queda abierto del circuito Silencio – Veinte de Julio se conecta en Cordialidad configurando Cordialidad – Veinte de Julio, la conexión en Cordialidad se hará a través de la bahía que se libera del circuito intervenido Silencio – Cordialidad. Eliminar la T de Veinte de Julio desconectando el circuito que proviene de Malambo y la posterior prolongación de este circuito proveniente de Malambo hasta interceptar el circuito resultante Cordialidad – Veinte de Julio para configurar el circuito Cordialidad – Malambo 110 kV. Construcción de un doble circuito desde la subestación Caracolí hasta interceptar el circuito resultante Cordialidad – Malambo 110 kV para configurar el circuito Cordialidad – Caracolí – Malambo 110 kV. Construir un nuevo circuito Caracolí – Malambo a 110 kV.

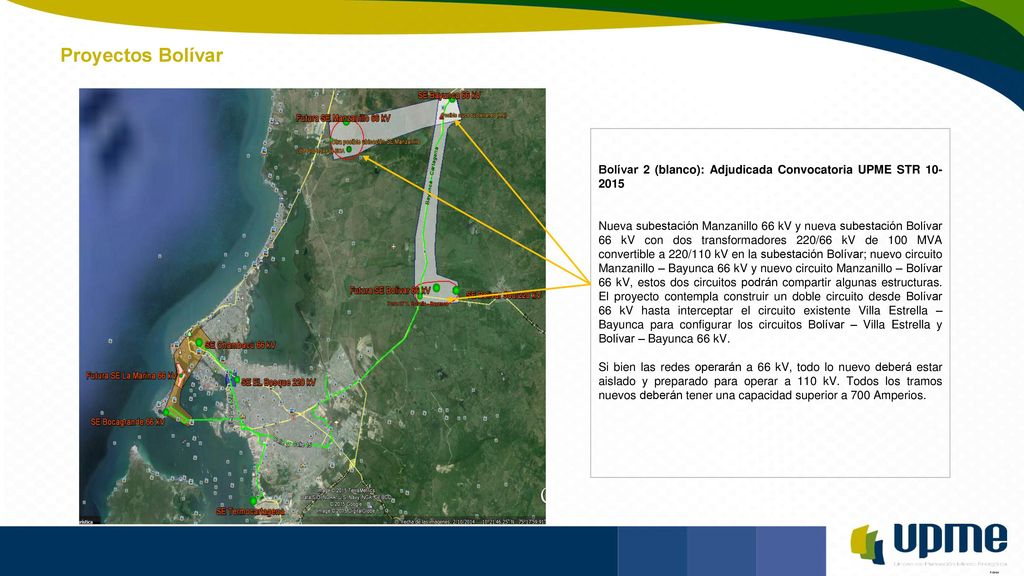

12 Proyectos Bolívar Bolívar 2 (blanco): Adjudicada Convocatoria UPME STR Nueva subestación Manzanillo 66 kV y nueva subestación Bolívar 66 kV con dos transformadores 220/66 kV de 100 MVA convertible a 220/110 kV en la subestación Bolívar; nuevo circuito Manzanillo – Bayunca 66 kV y nuevo circuito Manzanillo – Bolívar 66 kV, estos dos circuitos podrán compartir algunas estructuras. El proyecto contempla construir un doble circuito desde Bolívar 66 kV hasta interceptar el circuito existente Villa Estrella – Bayunca para configurar los circuitos Bolívar – Villa Estrella y Bolívar – Bayunca 66 kV. Si bien las redes operarán a 66 kV, todo lo nuevo deberá estar aislado y preparado para operar a 110 kV. Todos los tramos nuevos deberán tener una capacidad superior a 700 Amperios.

13 Proyectos Bolívar Bolívar 3 (amarillo): En estructuración
Nueva subestación La Marina 66 kV, línea Bosque – La Marina 66 kV, un doble circuito desde subestación La Marina hasta interceptar el circuito Bosque – Chambacú 66 kV, un doble circuito desde subestación La Marina hasta interceptar el circuito Cartagena – Bocagrande 66 kV y la instalación del tercer transformador 220/66 kV en la subestación El Bosque convertible a 220/110 kV. Bolívar 1 (azul): Adjudicada Instalar segundo transformador 220/66 kV de 150 MVA en la subestación El Bosque 220 kV convertible a 110 kV.

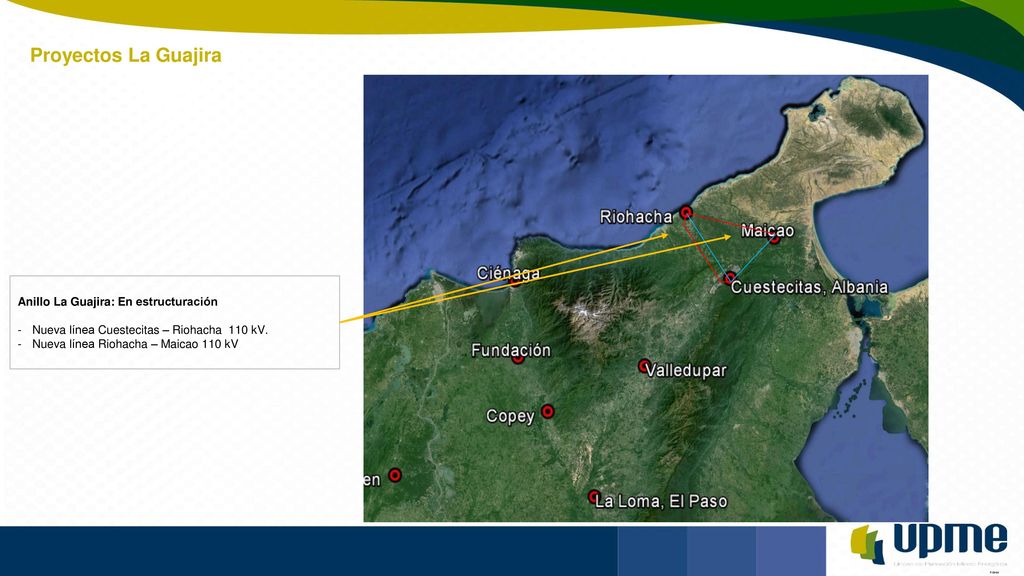

14 Proyectos La Guajira Anillo La Guajira: En estructuración
Nueva línea Cuestecitas – Riohacha 110 kV. Nueva línea Riohacha – Maicao 110 kV

15 CONTENIDO Resumen del estado de los Proyectos STR Resumen del estado de los Proyectos STN

16 Fecha Puesta en Operación

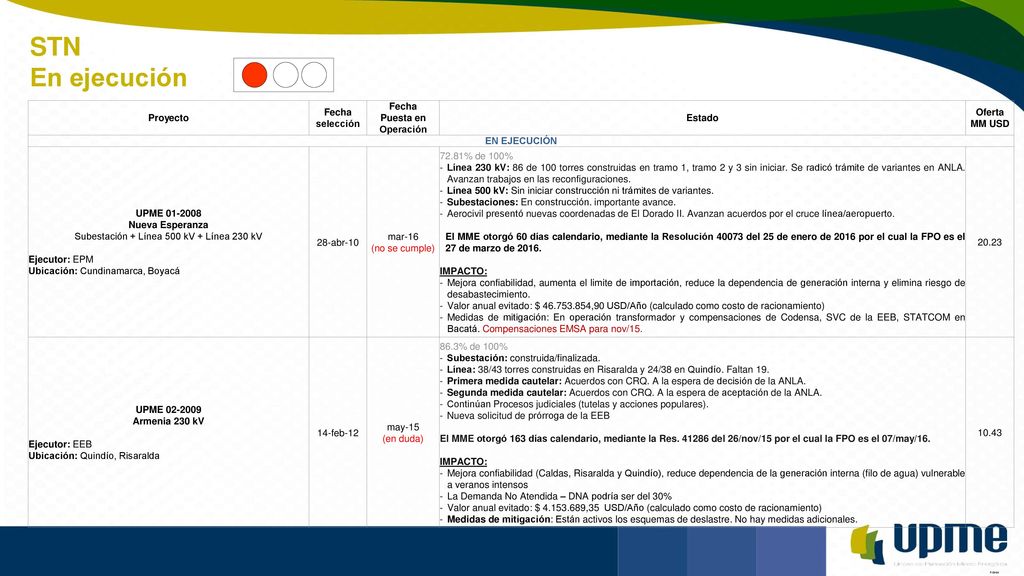

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Nueva Esperanza Subestación + Línea 500 kV + Línea 230 kV Ejecutor: EPM Ubicación: Cundinamarca, Boyacá 28-abr-10 mar-16 (no se cumple) 72.81% de 100% Línea 230 kV: 86 de 100 torres construidas en tramo 1, tramo 2 y 3 sin iniciar. Se radicó trámite de variantes en ANLA. Avanzan trabajos en las reconfiguraciones. Línea 500 kV: Sin iniciar construcción ni trámites de variantes. Subestaciones: En construcción. importante avance. Aerocivil presentó nuevas coordenadas de El Dorado II. Avanzan acuerdos por el cruce línea/aeropuerto. El MME otorgó 60 días calendario, mediante la Resolución del 25 de enero de 2016 por el cual la FPO es el 27 de marzo de 2016. IMPACTO: Mejora confiabilidad, aumenta el limite de importación, reduce la dependencia de generación interna y elimina riesgo de desabastecimiento. Valor anual evitado: $ ,90 USD/Año (calculado como costo de racionamiento) Medidas de mitigación: En operación transformador y compensaciones de Codensa, SVC de la EEB, STATCOM en Bacatá. Compensaciones EMSA para nov/15. 20.23 UPME Armenia 230 kV Ejecutor: EEB Ubicación: Quindío, Risaralda 14-feb-12 may-15 (en duda) 86.3% de 100% Subestación: construida/finalizada. Línea: 38/43 torres construidas en Risaralda y 24/38 en Quindío. Faltan 19. Primera medida cautelar: Acuerdos con CRQ. A la espera de decisión de la ANLA. Segunda medida cautelar: Acuerdos con CRQ. A la espera de aceptación de la ANLA. Continúan Procesos judiciales (tutelas y acciones populares). Nueva solicitud de prórroga de la EEB El MME otorgó 163 días calendario, mediante la Res del 26/nov/15 por el cual la FPO es el 07/may/16. Mejora confiabilidad (Caldas, Risaralda y Quindío), reduce dependencia de la generación interna (filo de agua) vulnerable a veranos intensos La Demanda No Atendida – DNA podría ser del 30% Valor anual evitado: $ ,35 USD/Año (calculado como costo de racionamiento) Medidas de mitigación: Están activos los esquemas de deslastre. No hay medidas adicionales. 10.43

17 Fecha Puesta en Operación

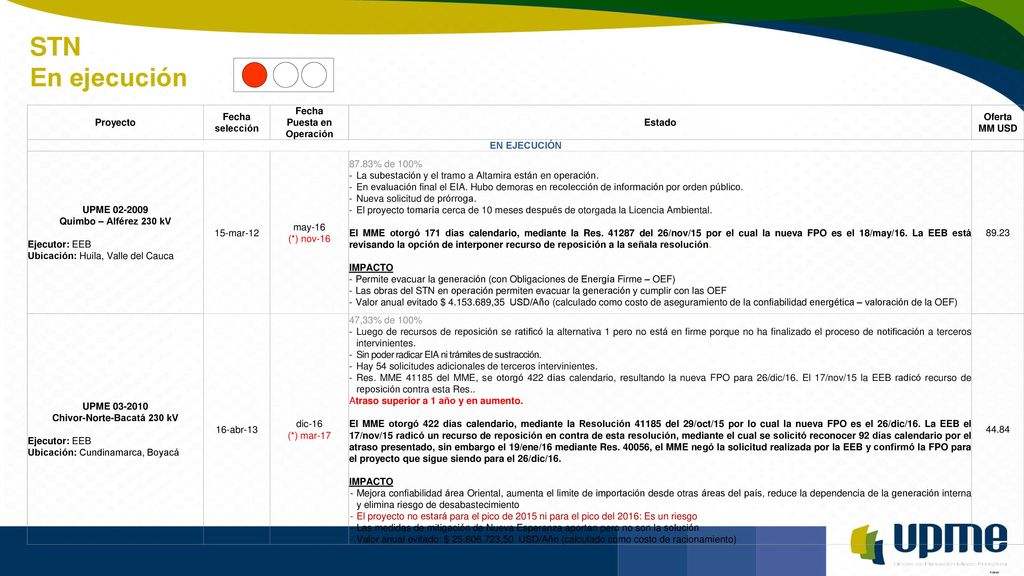

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Quimbo – Alférez 230 kV Ejecutor: EEB Ubicación: Huila, Valle del Cauca 15-mar-12 may-16 (*) nov-16 87.83% de 100% La subestación y el tramo a Altamira están en operación. En evaluación final el EIA. Hubo demoras en recolección de información por orden público. Nueva solicitud de prórroga. El proyecto tomaría cerca de 10 meses después de otorgada la Licencia Ambiental. El MME otorgó 171 días calendario, mediante la Res del 26/nov/15 por el cual la nueva FPO es el 18/may/16. La EEB está revisando la opción de interponer recurso de reposición a la señala resolución. IMPACTO Permite evacuar la generación (con Obligaciones de Energía Firme – OEF) Las obras del STN en operación permiten evacuar la generación y cumplir con las OEF Valor anual evitado $ ,35 USD/Año (calculado como costo de aseguramiento de la confiabilidad energética – valoración de la OEF) 89.23 UPME Chivor-Norte-Bacatá 230 kV Ubicación: Cundinamarca, Boyacá 16-abr-13 dic-16 (*) mar-17 47,33% de 100% Luego de recursos de reposición se ratificó la alternativa 1 pero no está en firme porque no ha finalizado el proceso de notificación a terceros intervinientes. Sin poder radicar EIA ni trámites de sustracción. Hay 54 solicitudes adicionales de terceros intervinientes. Res. MME del MME, se otorgó 422 días calendario, resultando la nueva FPO para 26/dic/16. El 17/nov/15 la EEB radicó recurso de reposición contra esta Res.. Atraso superior a 1 año y en aumento. El MME otorgó 422 días calendario, mediante la Resolución del 29/oct/15 por lo cual la nueva FPO es el 26/dic/16. La EEB el 17/nov/15 radicó un recurso de reposición en contra de esta resolución, mediante el cual se solicitó reconocer 92 días calendario por el atraso presentado, sin embargo el 19/ene/16 mediante Res , el MME negó la solicitud realizada por la EEB y confirmó la FPO para el proyecto que sigue siendo para el 26/dic/16. Mejora confiabilidad área Oriental, aumenta el limite de importación desde otras áreas del país, reduce la dependencia de la generación interna y elimina riesgo de desabastecimiento El proyecto no estará para el pico de 2015 ni para el pico del 2016: Es un riesgo Las medidas de mitigación de Nueva Esperanza aportan pero no son la solución Valor anual evitado: $ ,50 USD/Año (calculado como costo de racionamiento) 44.84

18 Fecha Puesta en Operación

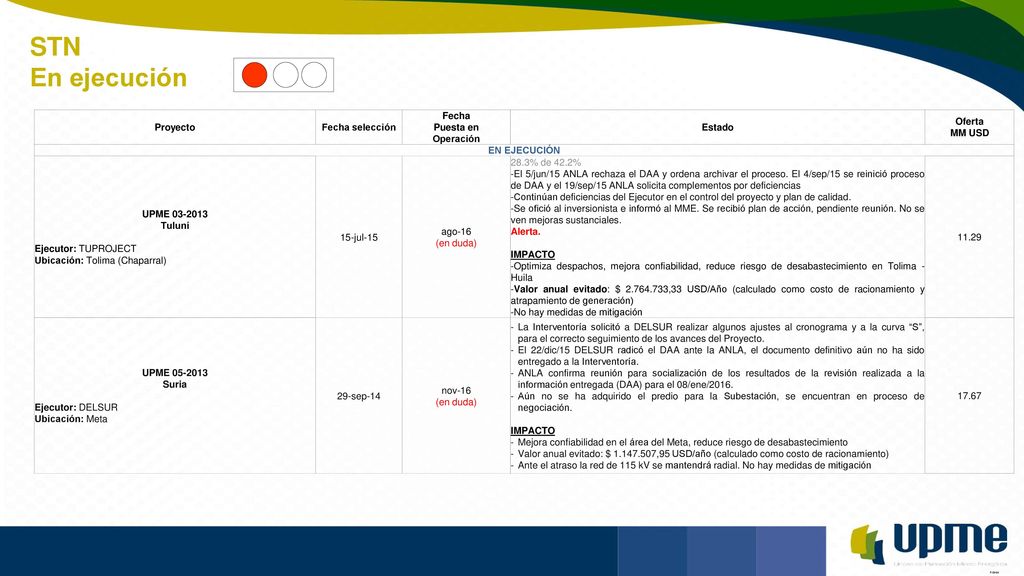

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Tuluní Ejecutor: TUPROJECT Ubicación: Tolima (Chaparral) 15-jul-15 ago-16 (en duda) 28.3% de 42.2% El 5/jun/15 ANLA rechaza el DAA y ordena archivar el proceso. El 4/sep/15 se reinició proceso de DAA y el 19/sep/15 ANLA solicita complementos por deficiencias Continúan deficiencias del Ejecutor en el control del proyecto y plan de calidad. Se ofició al inversionista e informó al MME. Se recibió plan de acción, pendiente reunión. No se ven mejoras sustanciales. Alerta. IMPACTO Optimiza despachos, mejora confiabilidad, reduce riesgo de desabastecimiento en Tolima - Huila Valor anual evitado: $ ,33 USD/Año (calculado como costo de racionamiento y atrapamiento de generación) No hay medidas de mitigación 11.29 UPME Suria Ejecutor: DELSUR Ubicación: Meta 29-sep-14 nov-16 La Interventoría solicitó a DELSUR realizar algunos ajustes al cronograma y a la curva “S”, para el correcto seguimiento de los avances del Proyecto. El 22/dic/15 DELSUR radicó el DAA ante la ANLA, el documento definitivo aún no ha sido entregado a la Interventoría. ANLA confirma reunión para socialización de los resultados de la revisión realizada a la información entregada (DAA) para el 08/ene/2016. Aún no se ha adquirido el predio para la Subestación, se encuentran en proceso de negociación. Mejora confiabilidad en el área del Meta, reduce riesgo de desabastecimiento Valor anual evitado: $ ,95 USD/año (calculado como costo de racionamiento) Ante el atraso la red de 115 kV se mantendrá radial. No hay medidas de mitigación 17.67

19 Fecha Puesta en Operación

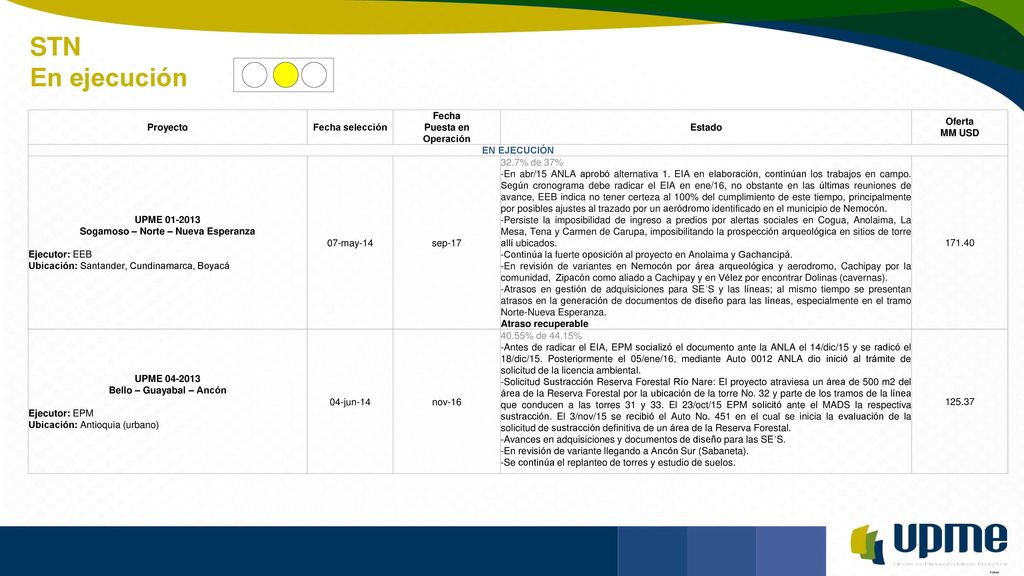

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Sogamoso – Norte – Nueva Esperanza Ejecutor: EEB Ubicación: Santander, Cundinamarca, Boyacá 07-may-14 sep-17 32.7% de 37% En abr/15 ANLA aprobó alternativa 1. EIA en elaboración, continúan los trabajos en campo. Según cronograma debe radicar el EIA en ene/16, no obstante en las últimas reuniones de avance, EEB indica no tener certeza al 100% del cumplimiento de este tiempo, principalmente por posibles ajustes al trazado por un aeródromo identificado en el municipio de Nemocón. Persiste la imposibilidad de ingreso a predios por alertas sociales en Cogua, Anolaima, La Mesa, Tena y Carmen de Carupa, imposibilitando la prospección arqueológica en sitios de torre allí ubicados. Continúa la fuerte oposición al proyecto en Anolaima y Gachancipá. En revisión de variantes en Nemocón por área arqueológica y aerodromo, Cachipay por la comunidad, Zipacón como aliado a Cachipay y en Vélez por encontrar Dolinas (cavernas). Atrasos en gestión de adquisiciones para SE´S y las líneas; al mismo tiempo se presentan atrasos en la generación de documentos de diseño para las líneas, especialmente en el tramo Norte-Nueva Esperanza. Atraso recuperable 171.40 UPME Bello – Guayabal – Ancón Ejecutor: EPM Ubicación: Antioquia (urbano) 04-jun-14 nov-16 40.55% de 44.15% Antes de radicar el EIA, EPM socializó el documento ante la ANLA el 14/dic/15 y se radicó el 18/dic/15. Posteriormente el 05/ene/16, mediante Auto 0012 ANLA dio inició al trámite de solicitud de la licencia ambiental. Solicitud Sustracción Reserva Forestal Río Nare: El proyecto atraviesa un área de 500 m2 del área de la Reserva Forestal por la ubicación de la torre No. 32 y parte de los tramos de la línea que conducen a las torres 31 y 33. El 23/oct/15 EPM solicitó ante el MADS la respectiva sustracción. El 3/nov/15 se recibió el Auto No. 451 en el cual se inicia la evaluación de la solicitud de sustracción definitiva de un área de la Reserva Forestal. Avances en adquisiciones y documentos de diseño para las SE´S. En revisión de variante llegando a Ancón Sur (Sabaneta). Se continúa el replanteo de torres y estudio de suelos. 125.37

20 Fecha Puesta en Operación

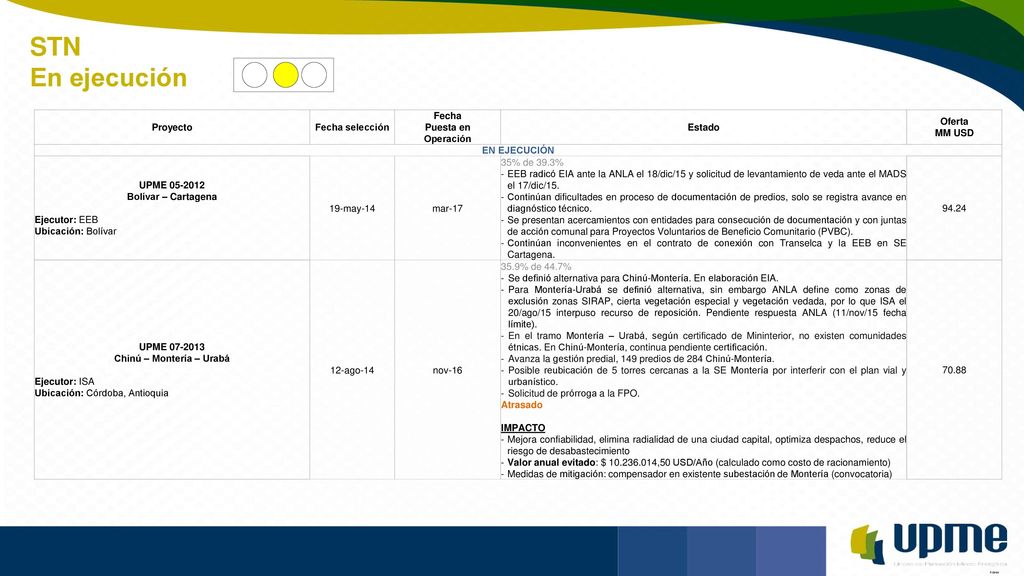

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Bolívar – Cartagena Ejecutor: EEB Ubicación: Bolívar 19-may-14 mar-17 35% de 39.3% EEB radicó EIA ante la ANLA el 18/dic/15 y solicitud de levantamiento de veda ante el MADS el 17/dic/15. Continúan dificultades en proceso de documentación de predios, solo se registra avance en diagnóstico técnico. Se presentan acercamientos con entidades para consecución de documentación y con juntas de acción comunal para Proyectos Voluntarios de Beneficio Comunitario (PVBC). Continúan inconvenientes en el contrato de conexión con Transelca y la EEB en SE Cartagena. 94.24 UPME Chinú – Montería – Urabá Ejecutor: ISA Ubicación: Córdoba, Antioquia 12-ago-14 nov-16 35.9% de 44.7% Se definió alternativa para Chinú-Montería. En elaboración EIA. Para Montería-Urabá se definió alternativa, sin embargo ANLA define como zonas de exclusión zonas SIRAP, cierta vegetación especial y vegetación vedada, por lo que ISA el 20/ago/15 interpuso recurso de reposición. Pendiente respuesta ANLA (11/nov/15 fecha límite). En el tramo Montería – Urabá, según certificado de Mininterior, no existen comunidades étnicas. En Chinú-Montería, continua pendiente certificación. Avanza la gestión predial, 149 predios de 284 Chinú-Montería. Posible reubicación de 5 torres cercanas a la SE Montería por interferir con el plan vial y urbanístico. Solicitud de prórroga a la FPO. Atrasado IMPACTO Mejora confiabilidad, elimina radialidad de una ciudad capital, optimiza despachos, reduce el riesgo de desabastecimiento Valor anual evitado: $ ,50 USD/Año (calculado como costo de racionamiento) Medidas de mitigación: compensador en existente subestación de Montería (convocatoria) 70.88

21 Fecha Puesta en Operación

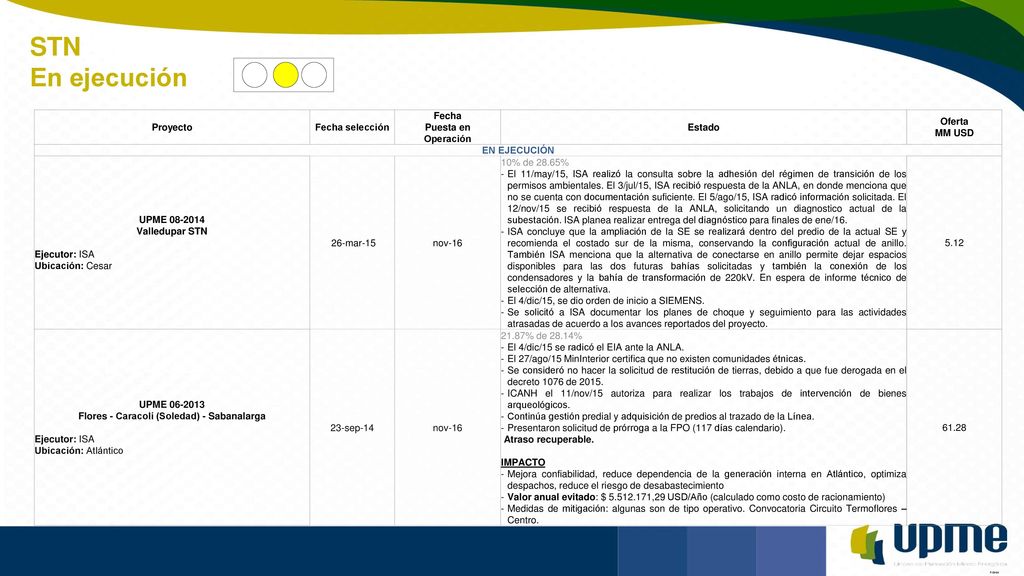

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Valledupar STN Ejecutor: ISA Ubicación: Cesar  26-mar-15 nov-16 10% de 28.65% El 11/may/15, ISA realizó la consulta sobre la adhesión del régimen de transición de los permisos ambientales. El 3/jul/15, ISA recibió respuesta de la ANLA, en donde menciona que no se cuenta con documentación suficiente. El 5/ago/15, ISA radicó información solicitada. El 12/nov/15 se recibió respuesta de la ANLA, solicitando un diagnostico actual de la subestación. ISA planea realizar entrega del diagnóstico para finales de ene/16. ISA concluye que la ampliación de la SE se realizará dentro del predio de la actual SE y recomienda el costado sur de la misma, conservando la configuración actual de anillo. También ISA menciona que la alternativa de conectarse en anillo permite dejar espacios disponibles para las dos futuras bahías solicitadas y también la conexión de los condensadores y la bahía de transformación de 220kV. En espera de informe técnico de selección de alternativa. El 4/dic/15, se dio orden de inicio a SIEMENS. Se solicitó a ISA documentar los planes de choque y seguimiento para las actividades atrasadas de acuerdo a los avances reportados del proyecto. 5.12 UPME Flores - Caracolí (Soledad) - Sabanalarga Ubicación: Atlántico 23-sep-14 21.87% de 28.14% El 4/dic/15 se radicó el EIA ante la ANLA. El 27/ago/15 MinInterior certifica que no existen comunidades étnicas. Se consideró no hacer la solicitud de restitución de tierras, debido a que fue derogada en el decreto 1076 de 2015. ICANH el 11/nov/15 autoriza para realizar los trabajos de intervención de bienes arqueológicos. Continúa gestión predial y adquisición de predios al trazado de la Línea. Presentaron solicitud de prórroga a la FPO (117 días calendario). Atraso recuperable. IMPACTO Mejora confiabilidad, reduce dependencia de la generación interna en Atlántico, optimiza despachos, reduce el riesgo de desabastecimiento Valor anual evitado: $ ,29 USD/Año (calculado como costo de racionamiento) Medidas de mitigación: algunas son de tipo operativo. Convocatoria Circuito Termoflores – Centro. 61.28

22 Fecha Puesta en Operación

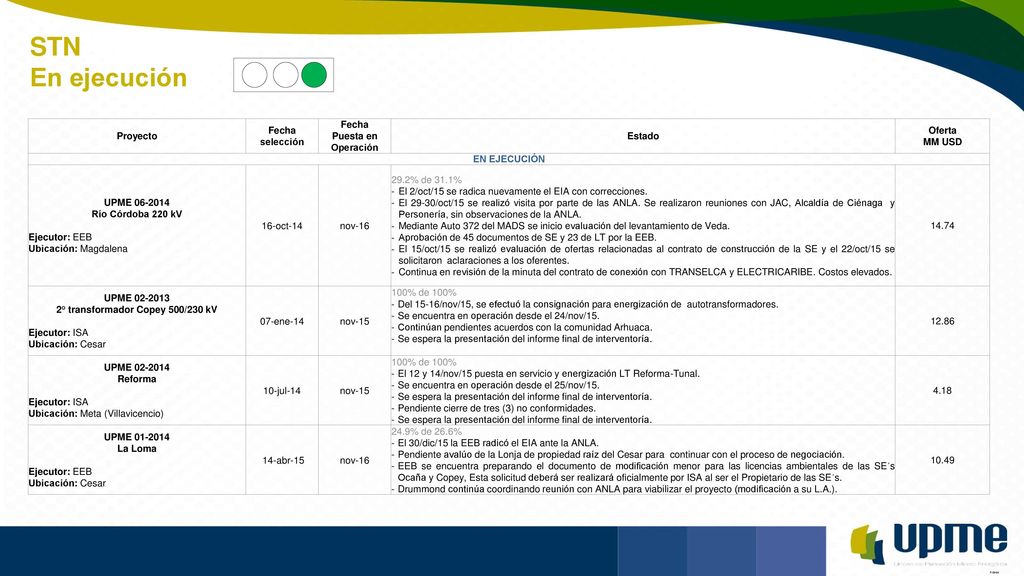

STN En ejecución Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Río Córdoba 220 kV Ejecutor: EEB Ubicación: Magdalena 16-oct-14 nov-16 29.2% de 31.1% El 2/oct/15 se radica nuevamente el EIA con correcciones. El 29-30/oct/15 se realizó visita por parte de las ANLA. Se realizaron reuniones con JAC, Alcaldía de Ciénaga y Personería, sin observaciones de la ANLA. Mediante Auto 372 del MADS se inicio evaluación del levantamiento de Veda. Aprobación de 45 documentos de SE y 23 de LT por la EEB. El 15/oct/15 se realizó evaluación de ofertas relacionadas al contrato de construcción de la SE y el 22/oct/15 se solicitaron aclaraciones a los oferentes. Continua en revisión de la minuta del contrato de conexión con TRANSELCA y ELECTRICARIBE. Costos elevados. 14.74 UPME 2° transformador Copey 500/230 kV Ejecutor: ISA Ubicación: Cesar 07-ene-14 nov-15 100% de 100% Del 15-16/nov/15, se efectuó la consignación para energización de autotransformadores. Se encuentra en operación desde el 24/nov/15. Continúan pendientes acuerdos con la comunidad Arhuaca. Se espera la presentación del informe final de interventoría. 12.86 UPME Reforma Ubicación: Meta (Villavicencio) 10-jul-14 El 12 y 14/nov/15 puesta en servicio y energización LT Reforma-Tunal. Se encuentra en operación desde el 25/nov/15. Pendiente cierre de tres (3) no conformidades. 4.18 UPME La Loma  14-abr-15 24.9% de 26.6% El 30/dic/15 la EEB radicó el EIA ante la ANLA. Pendiente avalúo de la Lonja de propiedad raíz del Cesar para continuar con el proceso de negociación. EEB se encuentra preparando el documento de modificación menor para las licencias ambientales de las SE´s Ocaña y Copey, Esta solicitud deberá ser realizará oficialmente por ISA al ser el Propietario de las SE´s. Drummond continúa coordinando reunión con ANLA para viabilizar el proyecto (modificación a su L.A.). 10.49

23 STN En ejecución UPME 03-2014 Ituango - Medellín (katíos) 19-feb-15

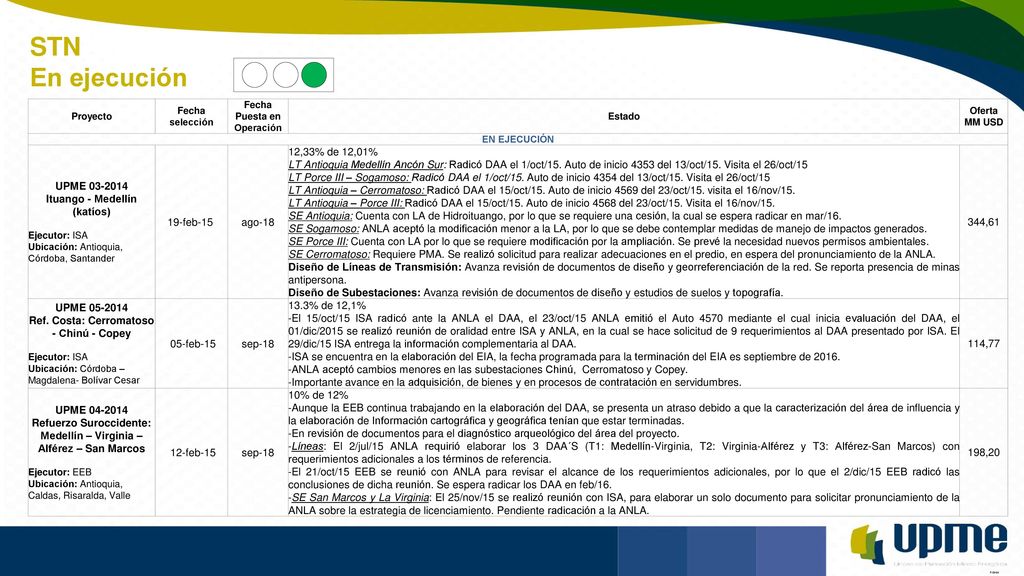

Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD EN EJECUCIÓN UPME Ituango - Medellín (katíos) Ejecutor: ISA Ubicación: Antioquia, Córdoba, Santander 19-feb-15  ago-18 12,33% de 12,01% LT Antioquia Medellín Ancón Sur: Radicó DAA el 1/oct/15. Auto de inicio 4353 del 13/oct/15. Visita el 26/oct/15 LT Porce III – Sogamoso: Radicó DAA el 1/oct/15. Auto de inicio 4354 del 13/oct/15. Visita el 26/oct/15 LT Antioquia – Cerromatoso: Radicó DAA el 15/oct/15. Auto de inicio 4569 del 23/oct/15. visita el 16/nov/15. LT Antioquia – Porce III: Radicó DAA el 15/oct/15. Auto de inicio 4568 del 23/oct/15. Visita el 16/nov/15. SE Antioquia: Cuenta con LA de Hidroituango, por lo que se requiere una cesión, la cual se espera radicar en mar/16. SE Sogamoso: ANLA aceptó la modificación menor a la LA, por lo que se debe contemplar medidas de manejo de impactos generados. SE Porce III: Cuenta con LA por lo que se requiere modificación por la ampliación. Se prevé la necesidad nuevos permisos ambientales. SE Cerromatoso: Requiere PMA. Se realizó solicitud para realizar adecuaciones en el predio, en espera del pronunciamiento de la ANLA. Diseño de Líneas de Transmisión: Avanza revisión de documentos de diseño y georreferenciación de la red. Se reporta presencia de minas antipersona. Diseño de Subestaciones: Avanza revisión de documentos de diseño y estudios de suelos y topografía. 344,61 UPME Ref. Costa: Cerromatoso - Chinú - Copey Ubicación: Córdoba – Magdalena- Bolívar Cesar  05-feb-15 sep-18 13.3% de 12,1% El 15/oct/15 ISA radicó ante la ANLA el DAA, el 23/oct/15 ANLA emitió el Auto 4570 mediante el cual inicia evaluación del DAA, el 01/dic/2015 se realizó reunión de oralidad entre ISA y ANLA, en la cual se hace solicitud de 9 requerimientos al DAA presentado por ISA. El 29/dic/15 ISA entrega la información complementaria al DAA. ISA se encuentra en la elaboración del EIA, la fecha programada para la terminación del EIA es septiembre de 2016. ANLA aceptó cambios menores en las subestaciones Chinú, Cerromatoso y Copey. Importante avance en la adquisición, de bienes y en procesos de contratación en servidumbres. 114,77 UPME Refuerzo Suroccidente: Medellín – Virginia – Alférez – San Marcos Ejecutor: EEB Ubicación: Antioquia, Caldas, Risaralda, Valle  12-feb-15 10% de 12% Aunque la EEB continua trabajando en la elaboración del DAA, se presenta un atraso debido a que la caracterización del área de influencia y la elaboración de Información cartográfica y geográfica tenían que estar terminadas. En revisión de documentos para el diagnóstico arqueológico del área del proyecto. Líneas: El 2/jul/15 ANLA requirió elaborar los 3 DAA´S (T1: Medellín-Virginia, T2: Virginia-Alférez y T3: Alférez-San Marcos) con requerimientos adicionales a los términos de referencia. El 21/oct/15 EEB se reunió con ANLA para revisar el alcance de los requerimientos adicionales, por lo que el 2/dic/15 EEB radicó las conclusiones de dicha reunión. Se espera radicar los DAA en feb/16. SE San Marcos y La Virginia: El 25/nov/15 se realizó reunión con ISA, para elaborar un solo documento para solicitar pronunciamiento de la ANLA sobre la estrategia de licenciamiento. Pendiente radicación a la ANLA. 198,20

24 Fecha Puesta en Operación

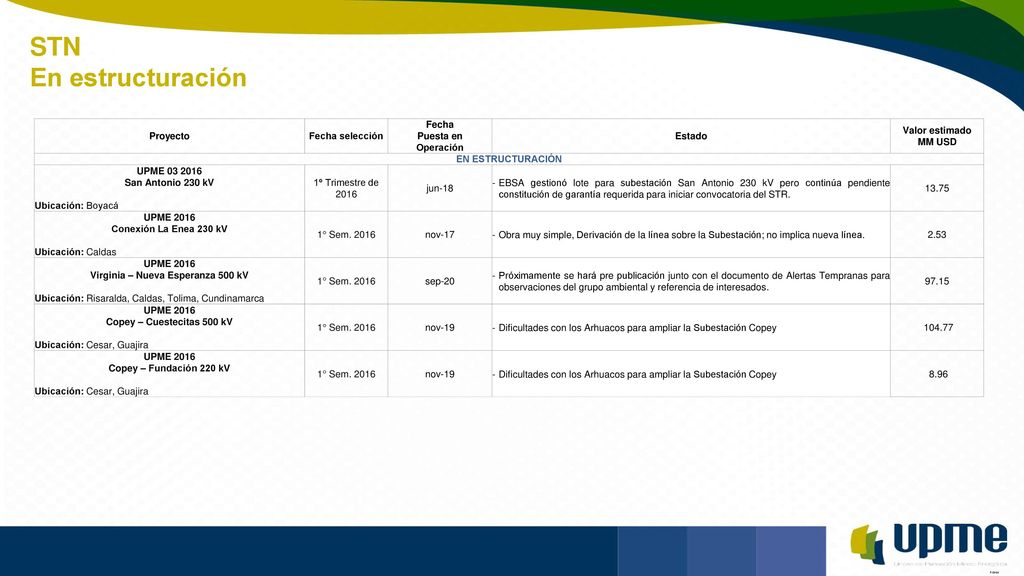

STN En estructuración Proyecto Fecha selección Fecha Puesta en Operación Estado Valor estimado MM USD EN ESTRUCTURACIÓN UPME San Antonio 230 kV Ubicación: Boyacá 1º Trimestre de 2016 jun-18 EBSA gestionó lote para subestación San Antonio 230 kV pero continúa pendiente constitución de garantía requerida para iniciar convocatoria del STR. 13.75 UPME 2016 Conexión La Enea 230 kV Ubicación: Caldas 1° Sem. 2016 nov-17 Obra muy simple, Derivación de la línea sobre la Subestación; no implica nueva línea. 2.53 Virginia – Nueva Esperanza 500 kV Ubicación: Risaralda, Caldas, Tolima, Cundinamarca sep-20 Próximamente se hará pre publicación junto con el documento de Alertas Tempranas para observaciones del grupo ambiental y referencia de interesados. 97.15 Copey – Cuestecitas 500 kV Ubicación: Cesar, Guajira nov-19 Dificultades con los Arhuacos para ampliar la Subestación Copey  104.77 Copey – Fundación 220 kV  8.96

25 Fecha Puesta en Operación

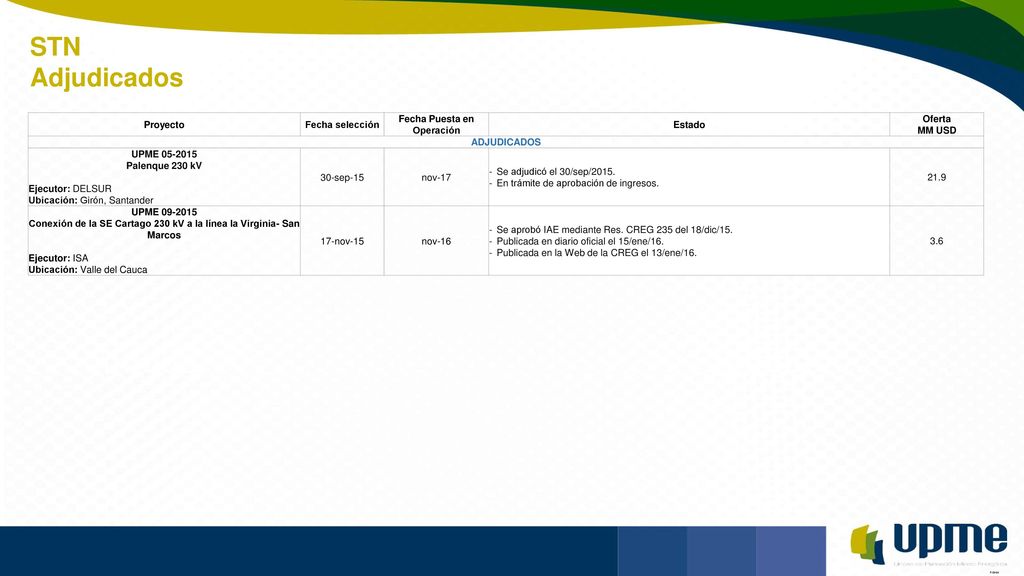

STN Adjudicados Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD ADJUDICADOS UPME Palenque 230 kV Ejecutor: DELSUR Ubicación: Girón, Santander 30-sep-15 nov-17 Se adjudicó el 30/sep/2015. En trámite de aprobación de ingresos. 21.9 UPME Conexión de la SE Cartago 230 kV a la línea la Virginia- San Marcos Ejecutor: ISA Ubicación: Valle del Cauca 17-nov-15 nov-16 Se aprobó IAE mediante Res. CREG 235 del 18/dic/15. Publicada en diario oficial el 15/ene/16. Publicada en la Web de la CREG el 13/ene/16. 3.6

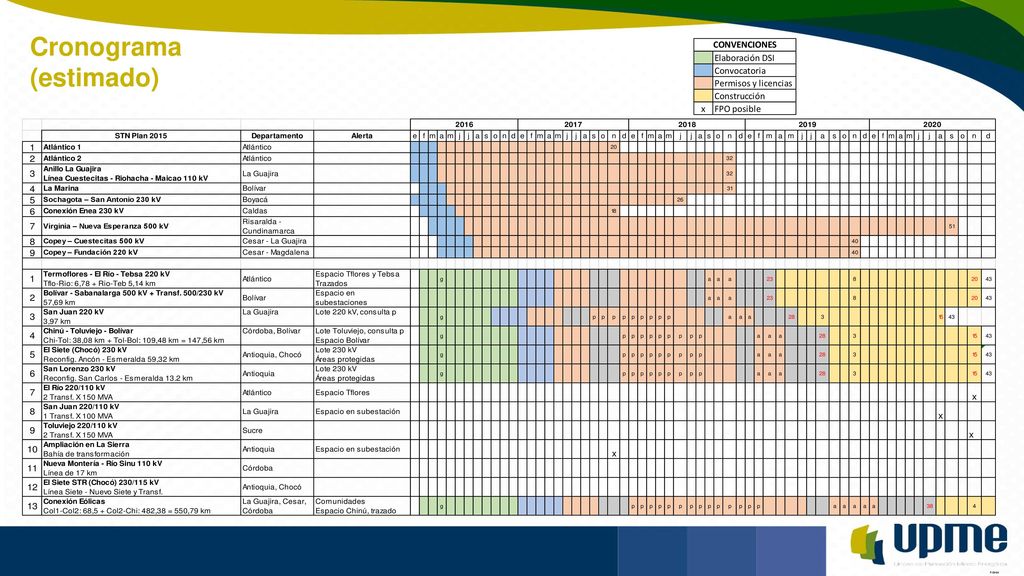

26 Cronograma (estimado)
