FORMATO DE PRESENTACION TRABAJO PRACTICO Nº8

Presentación del tema: "FORMATO DE PRESENTACION TRABAJO PRACTICO Nº8"— Transcripción de la presentación:

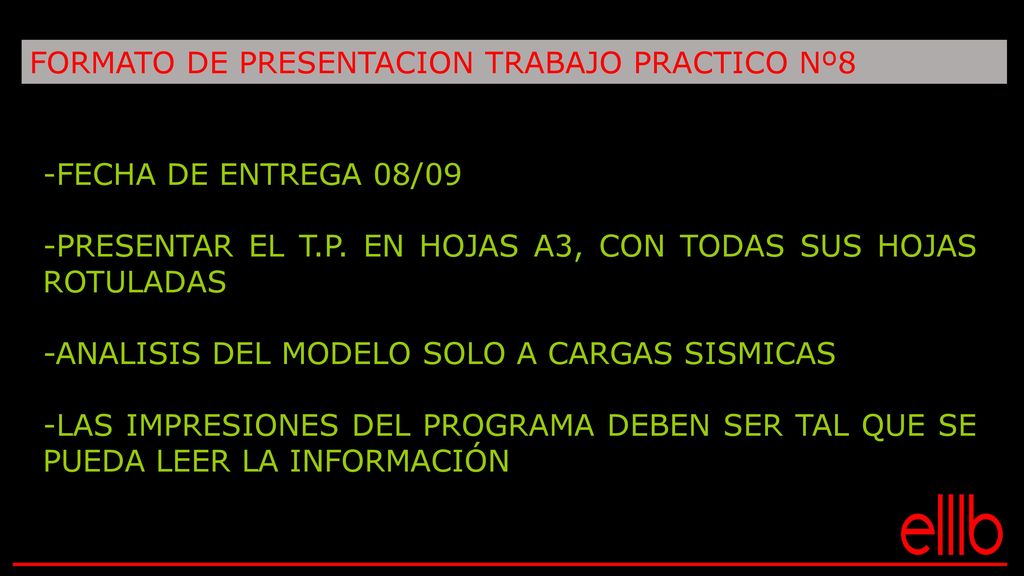

1 FORMATO DE PRESENTACION TRABAJO PRACTICO Nº8
-FECHA DE ENTREGA 08/09 -PRESENTAR EL T.P. EN HOJAS A3, CON TODAS SUS HOJAS ROTULADAS -ANALISIS DEL MODELO SOLO A CARGAS SISMICAS -LAS IMPRESIONES DEL PROGRAMA DEBEN SER TAL QUE SE PUEDA LEER LA INFORMACIÓN

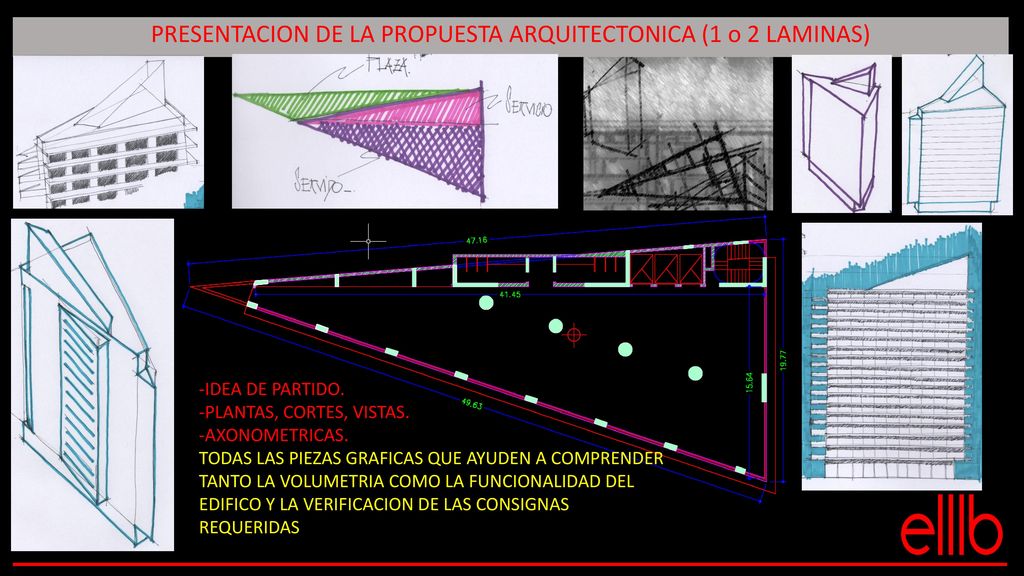

2 PRESENTACION DE LA PROPUESTA ARQUITECTONICA (1 o 2 LAMINAS)
-IDEA DE PARTIDO. -PLANTAS, CORTES, VISTAS. -AXONOMETRICAS. TODAS LAS PIEZAS GRAFICAS QUE AYUDEN A COMPRENDER TANTO LA VOLUMETRIA COMO LA FUNCIONALIDAD DEL EDIFICO Y LA VERIFICACION DE LAS CONSIGNAS REQUERIDAS

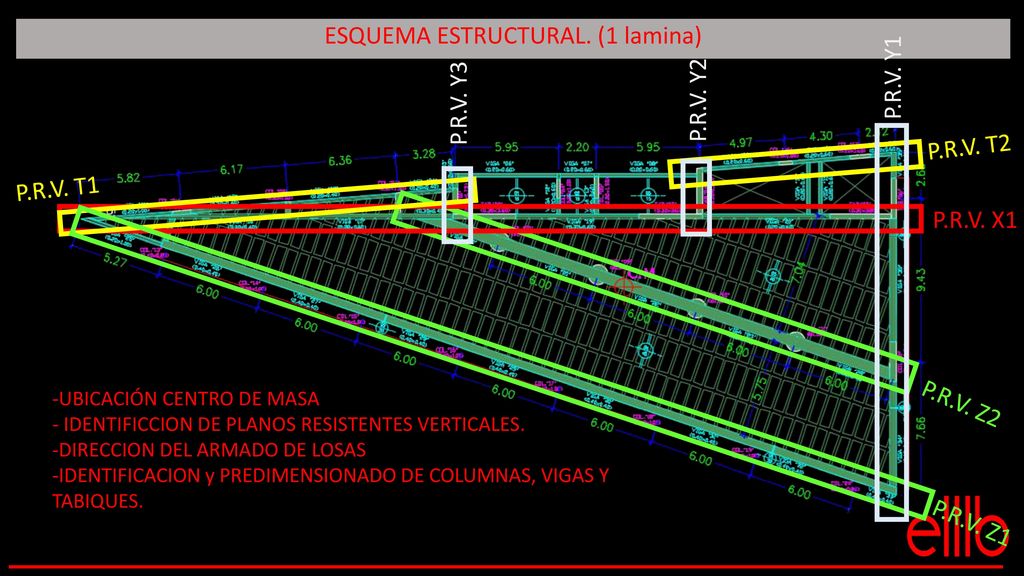

3 ESQUEMA ESTRUCTURAL. (1 lamina)
P.R.V. Y1 P.R.V. Y3 P.R.V. Y2 P.R.V. T2 P.R.V. T1 P.R.V. X1 P.R.V. Z2 P.R.V. Z1 -UBICACIÓN CENTRO DE MASA - IDENTIFICCION DE PLANOS RESISTENTES VERTICALES. -DIRECCION DEL ARMADO DE LOSAS -IDENTIFICACION y PREDIMENSIONADO DE COLUMNAS, VIGAS Y TABIQUES.

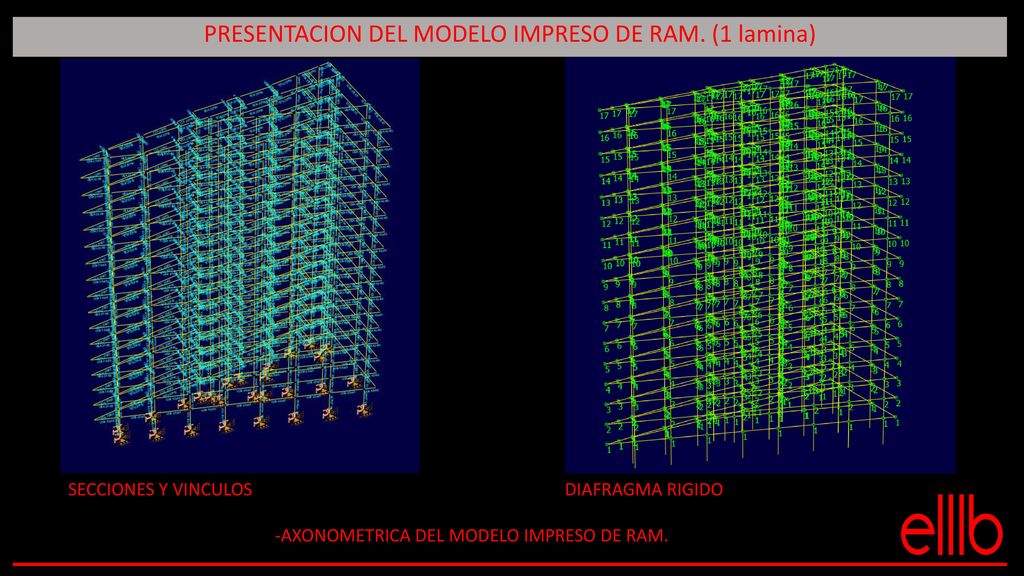

4 PRESENTACION DEL MODELO IMPRESO DE RAM. (1 lamina)
SECCIONES Y VINCULOS DIAFRAGMA RIGIDO -AXONOMETRICA DEL MODELO IMPRESO DE RAM.

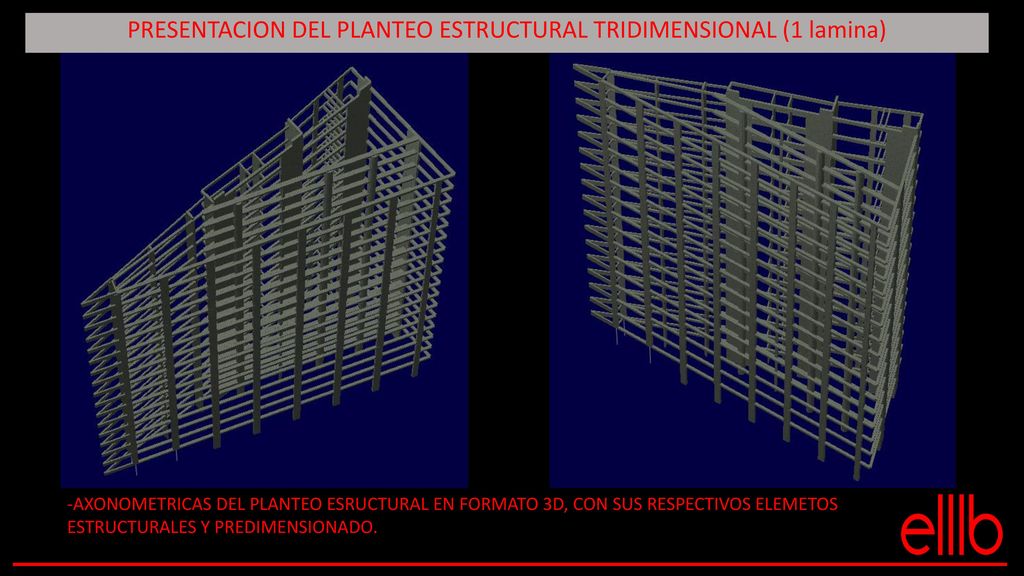

5 PRESENTACION DEL PLANTEO ESTRUCTURAL TRIDIMENSIONAL (1 lamina)
-AXONOMETRICAS DEL PLANTEO ESRUCTURAL EN FORMATO 3D, CON SUS RESPECTIVOS ELEMETOS ESTRUCTURALES Y PREDIMENSIONADO.

6 P.R.V. Z1 P.R.V. Z2 P.R.V. X1 P.R.V. T1 P.R.V. T2

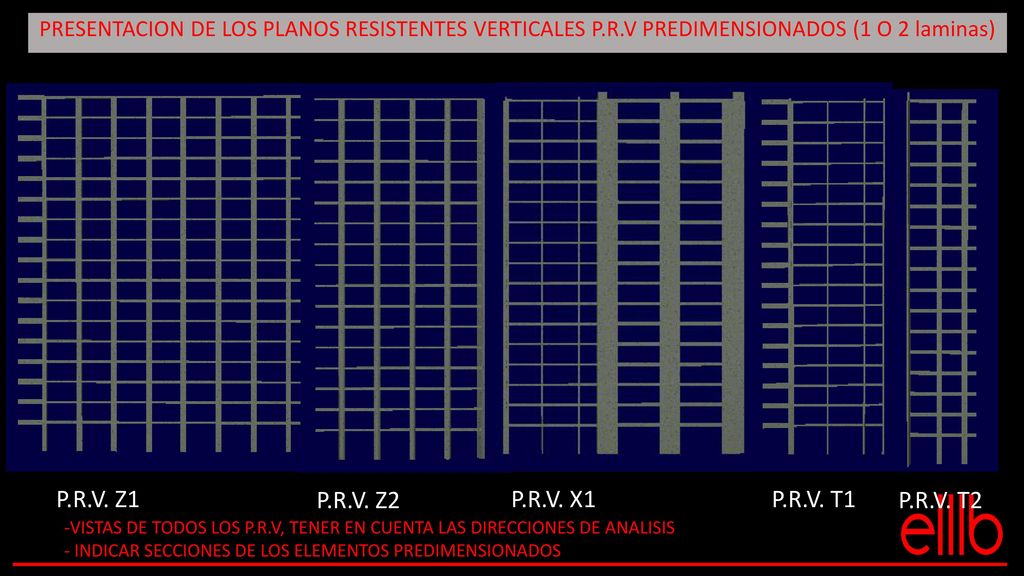

PRESENTACION DE LOS PLANOS RESISTENTES VERTICALES P.R.V PREDIMENSIONADOS (1 O 2 laminas) P.R.V. Z1 P.R.V. Z2 P.R.V. X1 P.R.V. T1 P.R.V. T2 -VISTAS DE TODOS LOS P.R.V, TENER EN CUENTA LAS DIRECCIONES DE ANALISIS - INDICAR SECCIONES DE LOS ELEMENTOS PREDIMENSIONADOS

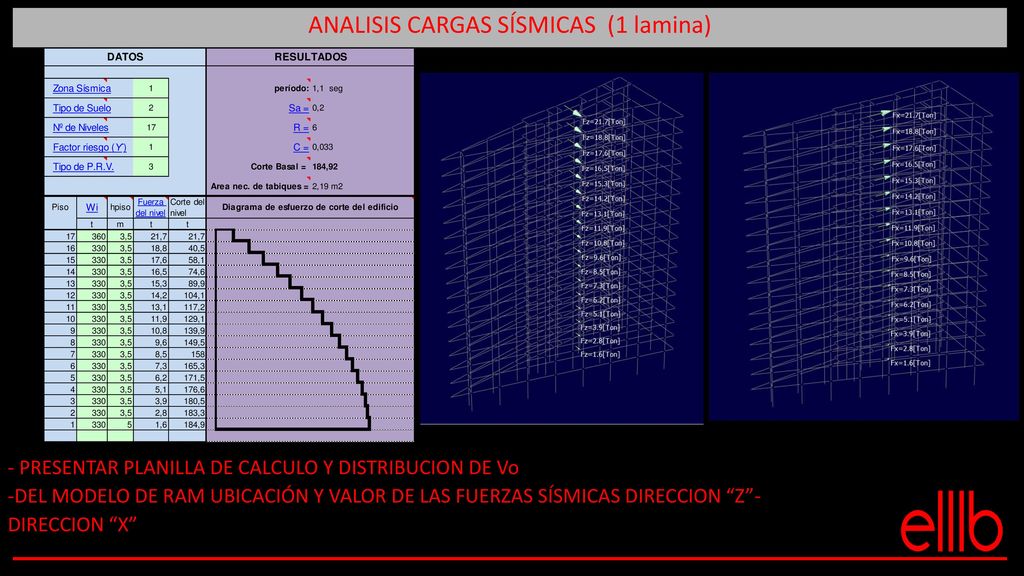

7 ANALISIS CARGAS SÍSMICAS (1 lamina)
- PRESENTAR PLANILLA DE CALCULO Y DISTRIBUCION DE Vo -DEL MODELO DE RAM UBICACIÓN Y VALOR DE LAS FUERZAS SÍSMICAS DIRECCION “Z”- DIRECCION “X”

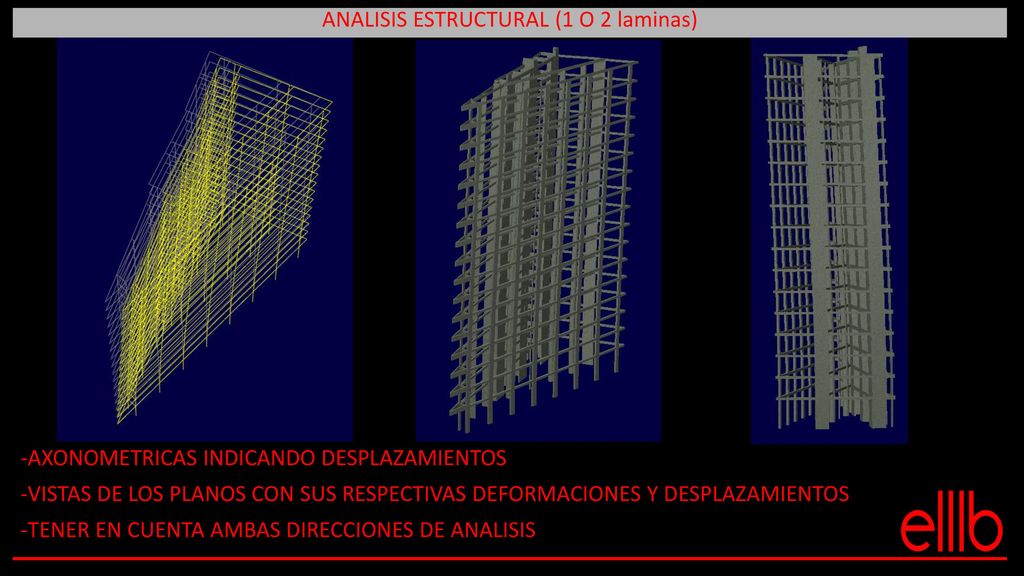

8 ANALISIS ESTRUCTURAL (1 O 2 laminas)
-AXONOMETRICAS INDICANDO DESPLAZAMIENTOS -VISTAS DE LOS PLANOS CON SUS RESPECTIVAS DEFORMACIONES Y DESPLAZAMIENTOS -TENER EN CUENTA AMBAS DIRECCIONES DE ANALISIS

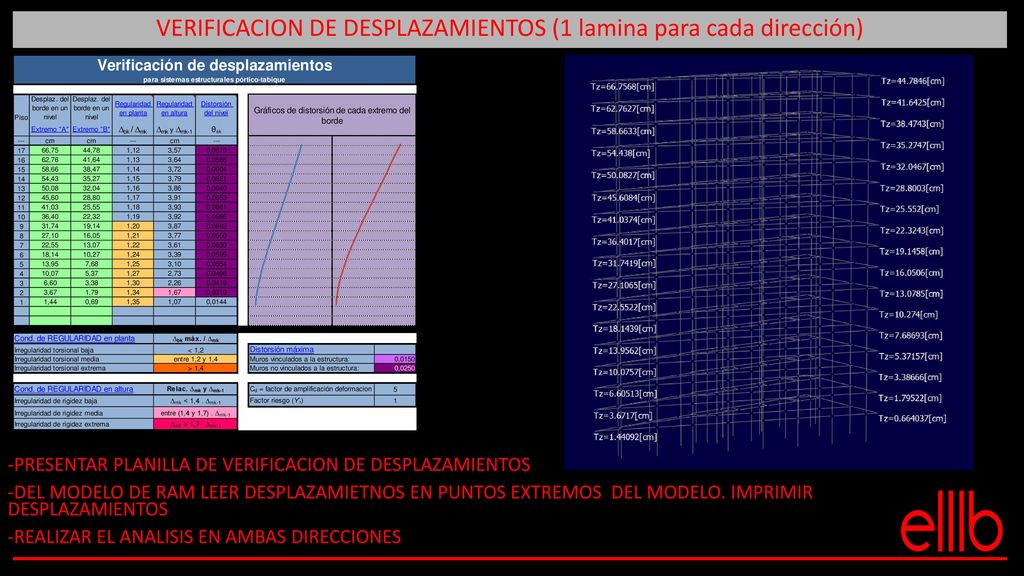

9 VERIFICACION DE DESPLAZAMIENTOS (1 lamina para cada dirección)
-PRESENTAR PLANILLA DE VERIFICACION DE DESPLAZAMIENTOS -DEL MODELO DE RAM LEER DESPLAZAMIETNOS EN PUNTOS EXTREMOS DEL MODELO. IMPRIMIR DESPLAZAMIENTOS -REALIZAR EL ANALISIS EN AMBAS DIRECCIONES

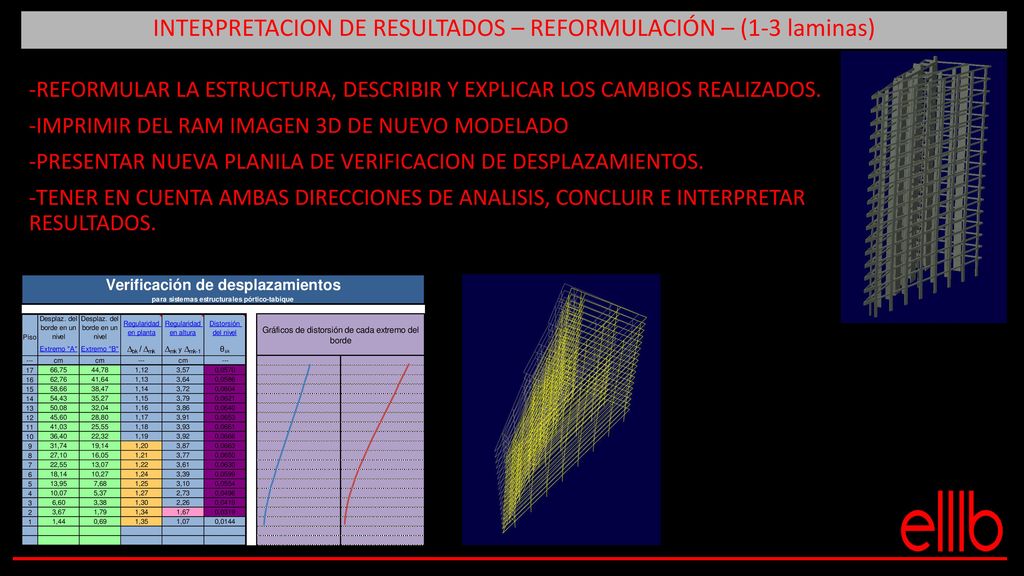

10 INTERPRETACION DE RESULTADOS – REFORMULACIÓN – (1-3 laminas)
-REFORMULAR LA ESTRUCTURA, DESCRIBIR Y EXPLICAR LOS CAMBIOS REALIZADOS. -IMPRIMIR DEL RAM IMAGEN 3D DE NUEVO MODELADO -PRESENTAR NUEVA PLANILA DE VERIFICACION DE DESPLAZAMIENTOS. -TENER EN CUENTA AMBAS DIRECCIONES DE ANALISIS, CONCLUIR E INTERPRETAR RESULTADOS.

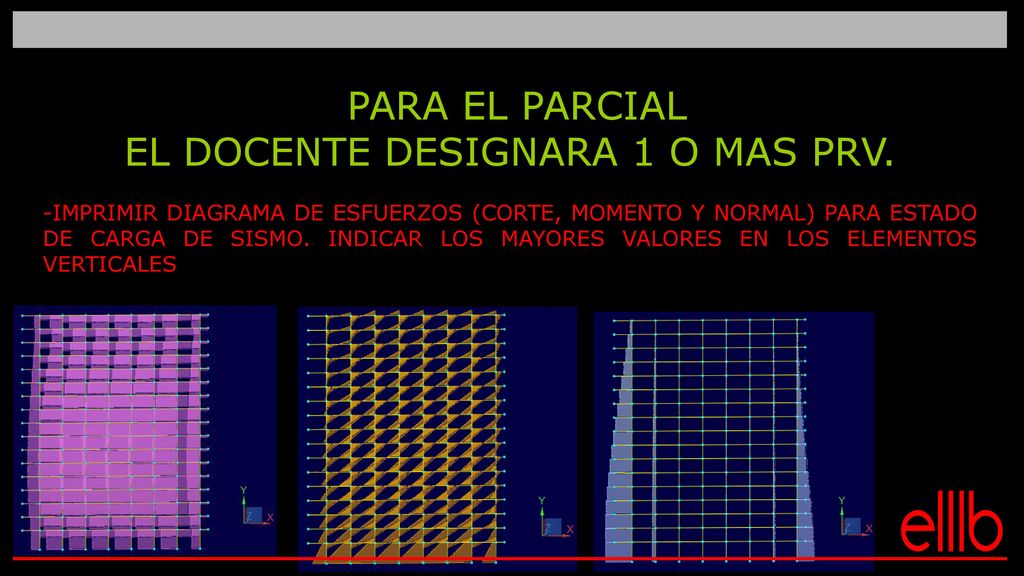

11 EL DOCENTE DESIGNARA 1 O MAS PRV.
PARA EL PARCIAL EL DOCENTE DESIGNARA 1 O MAS PRV. -IMPRIMIR DIAGRAMA DE ESFUERZOS (CORTE, MOMENTO Y NORMAL) PARA ESTADO DE CARGA DE SISMO. INDICAR LOS MAYORES VALORES EN LOS ELEMENTOS VERTICALES

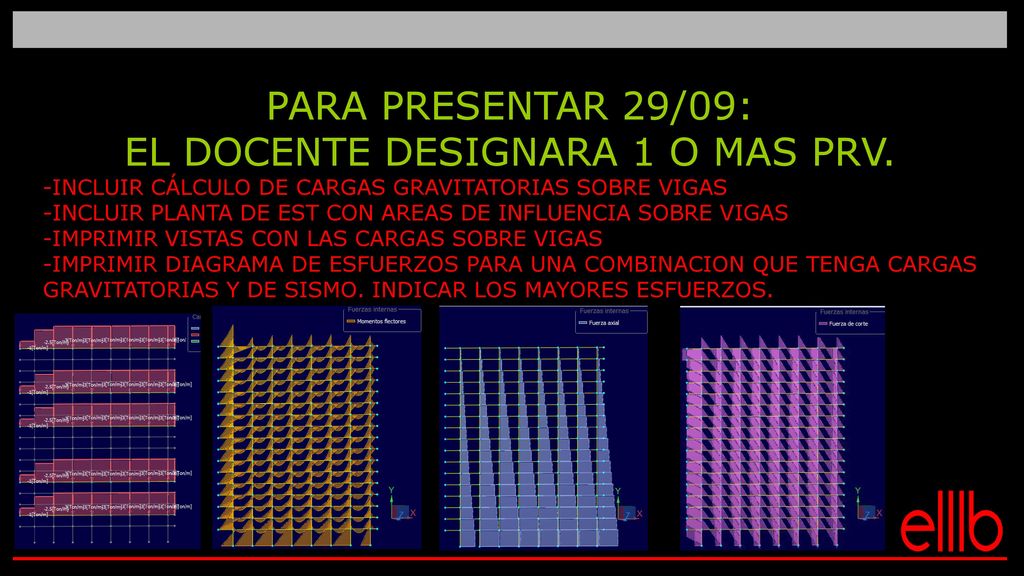

12 EL DOCENTE DESIGNARA 1 O MAS PRV.
PARA PRESENTAR 29/09: EL DOCENTE DESIGNARA 1 O MAS PRV. -INCLUIR CÁLCULO DE CARGAS GRAVITATORIAS SOBRE VIGAS -INCLUIR PLANTA DE EST CON AREAS DE INFLUENCIA SOBRE VIGAS -IMPRIMIR VISTAS CON LAS CARGAS SOBRE VIGAS -IMPRIMIR DIAGRAMA DE ESFUERZOS PARA UNA COMBINACION QUE TENGA CARGAS GRAVITATORIAS Y DE SISMO. INDICAR LOS MAYORES ESFUERZOS.
