1 Taller de redes de computación
Juliana medina Ramírez 

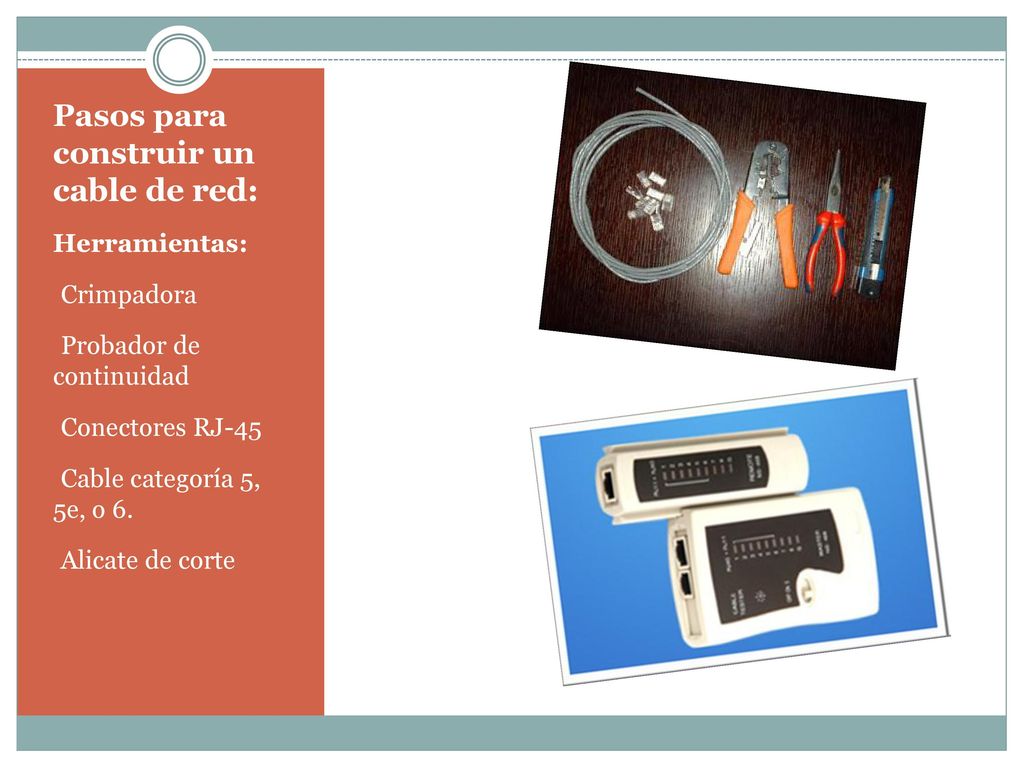

2 Pasos para construir un cable de red:
Herramientas: Crimpadora Probador de continuidad Conectores RJ-45 Cable categoría 5, 5e, o 6. Alicate de corte

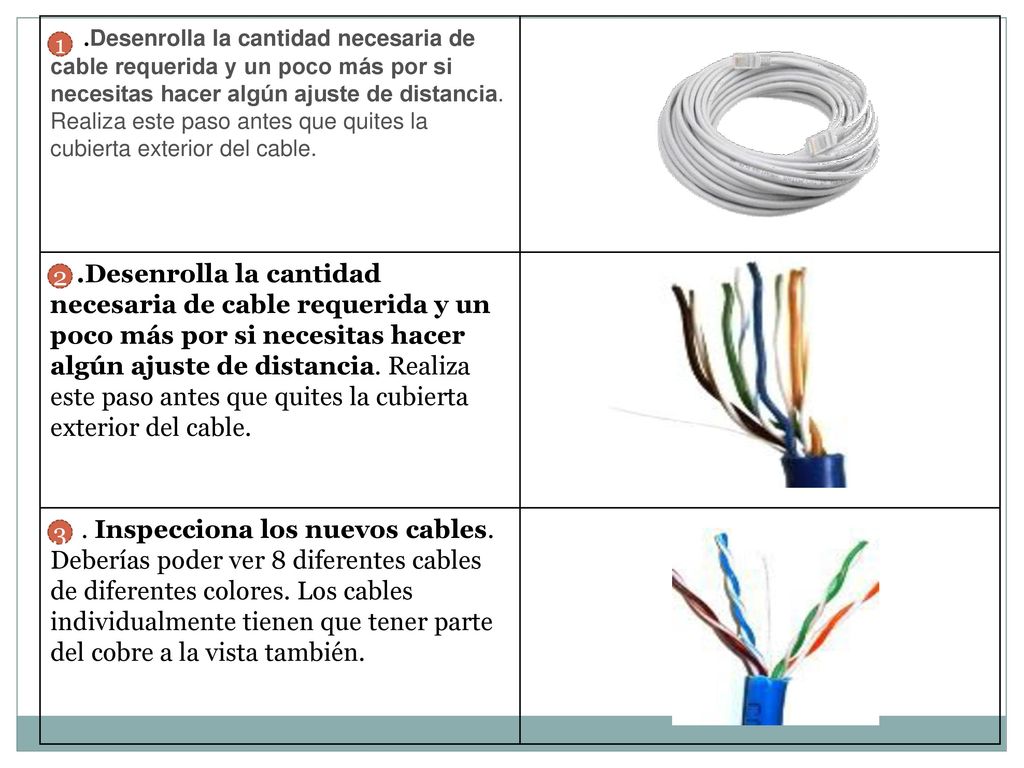

3 .Desenrolla la cantidad necesaria de cable requerida y un poco más por si necesitas hacer algún ajuste de distancia. Realiza este paso antes que quites la cubierta exterior del cable. . Inspecciona los nuevos cables. Deberías poder ver 8 diferentes cables de diferentes colores. Los cables individualmente tienen que tener parte del cobre a la vista también. 1 2 3

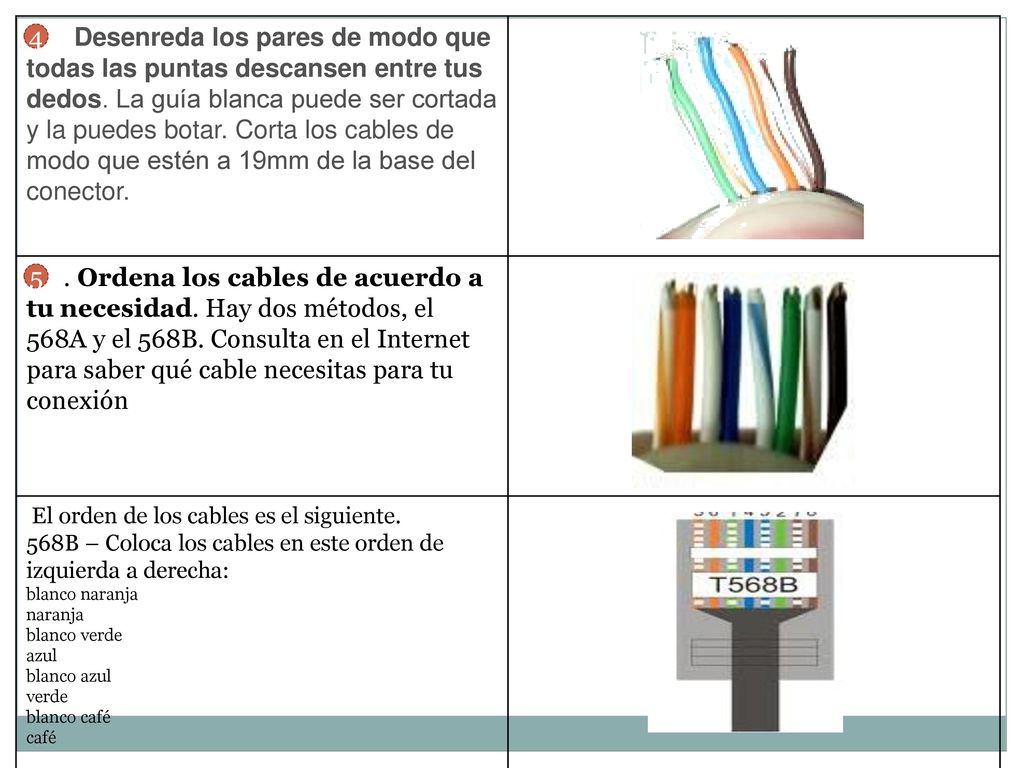

4 .Desenreda los pares de modo que todas las puntas descansen entre tus dedos. La guía blanca puede ser cortada y la puedes botar. Corta los cables de modo que estén a 19mm de la base del conector. . Ordena los cables de acuerdo a tu necesidad. Hay dos métodos, el 568A y el 568B. Consulta en el Internet para saber qué cable necesitas para tu conexión  El orden de los cables es el siguiente. 568B – Coloca los cables en este orden de izquierda a derecha: blanco naranja naranja blanco verde azul blanco azul verde blanco café café 4 5

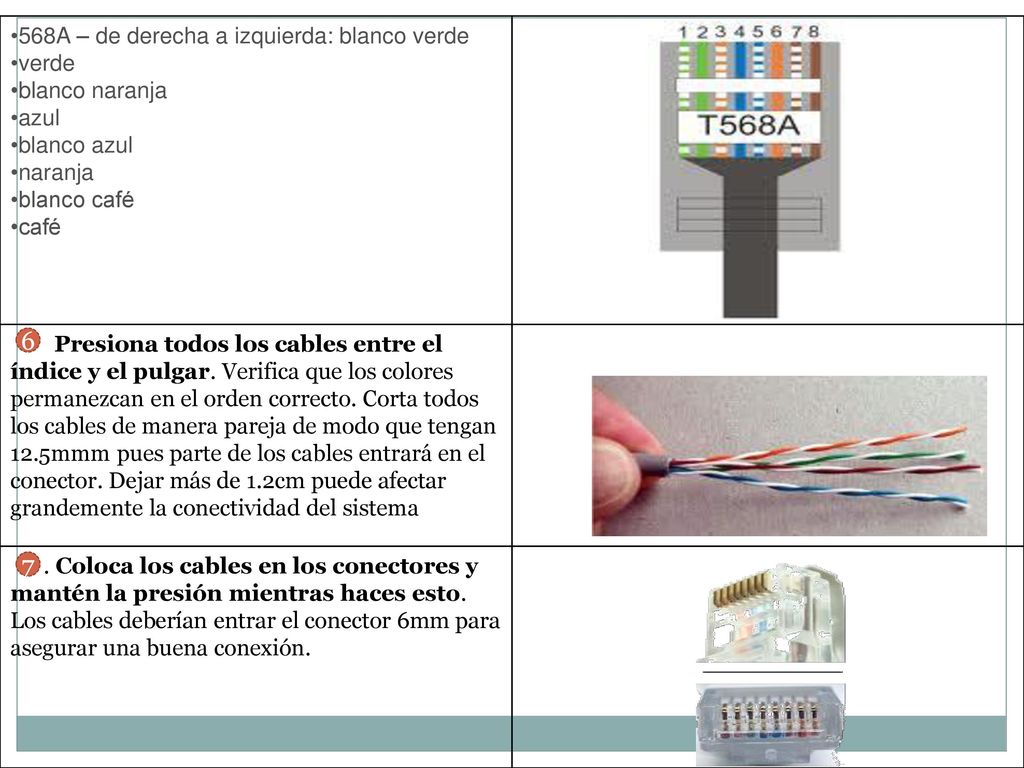

5 6 7 568A – de derecha a izquierda: blanco verde verde blanco naranja
azul blanco azul naranja blanco café café Presiona todos los cables entre el índice y el pulgar. Verifica que los colores permanezcan en el orden correcto. Corta todos los cables de manera pareja de modo que tengan 12.5mmm pues parte de los cables entrará en el conector. Dejar más de 1.2cm puede afectar grandemente la conectividad del sistema . Coloca los cables en los conectores y mantén la presión mientras haces esto. Los cables deberían entrar el conector 6mm para asegurar una buena conexión. 6 7

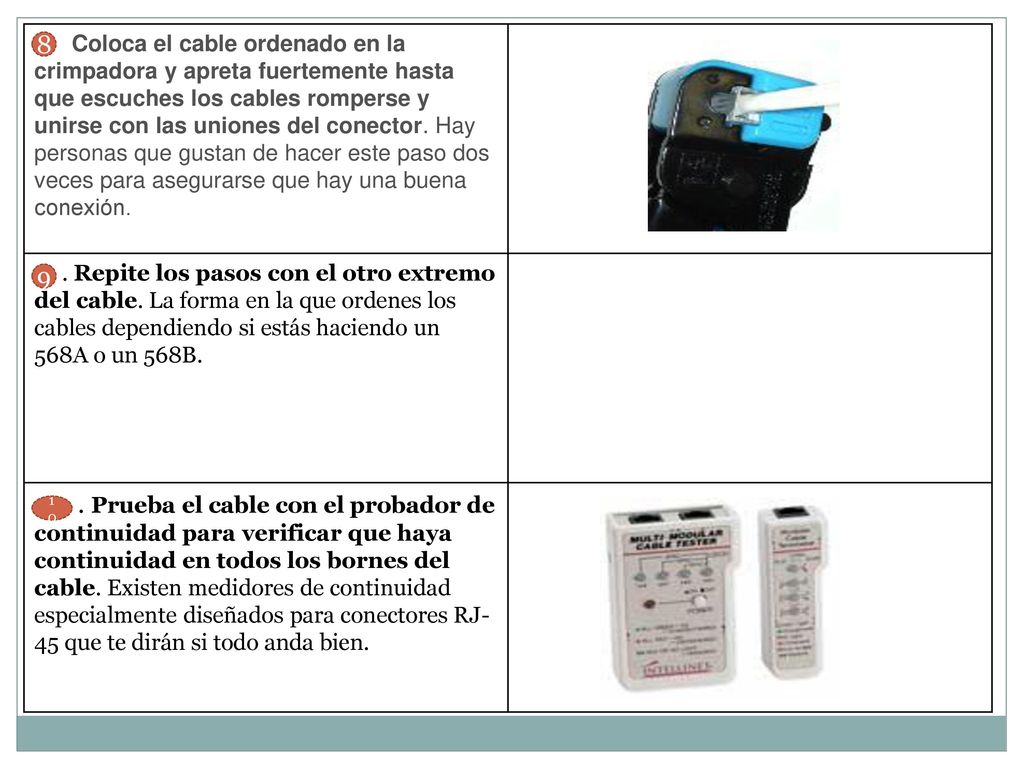

6 . Coloca el cable ordenado en la crimpadora y apreta fuertemente hasta que escuches los cables romperse y unirse con las uniones del conector. Hay personas que gustan de hacer este paso dos veces para asegurarse que hay una buena conexión. . Repite los pasos con el otro extremo del cable. La forma en la que ordenes los cables dependiendo si estás haciendo un 568A o un 568B. . Prueba el cable con el probador de continuidad para verificar que haya continuidad en todos los bornes del cable. Existen medidores de continuidad especialmente diseñados para conectores RJ-45 que te dirán si todo anda bien. 8 9 10

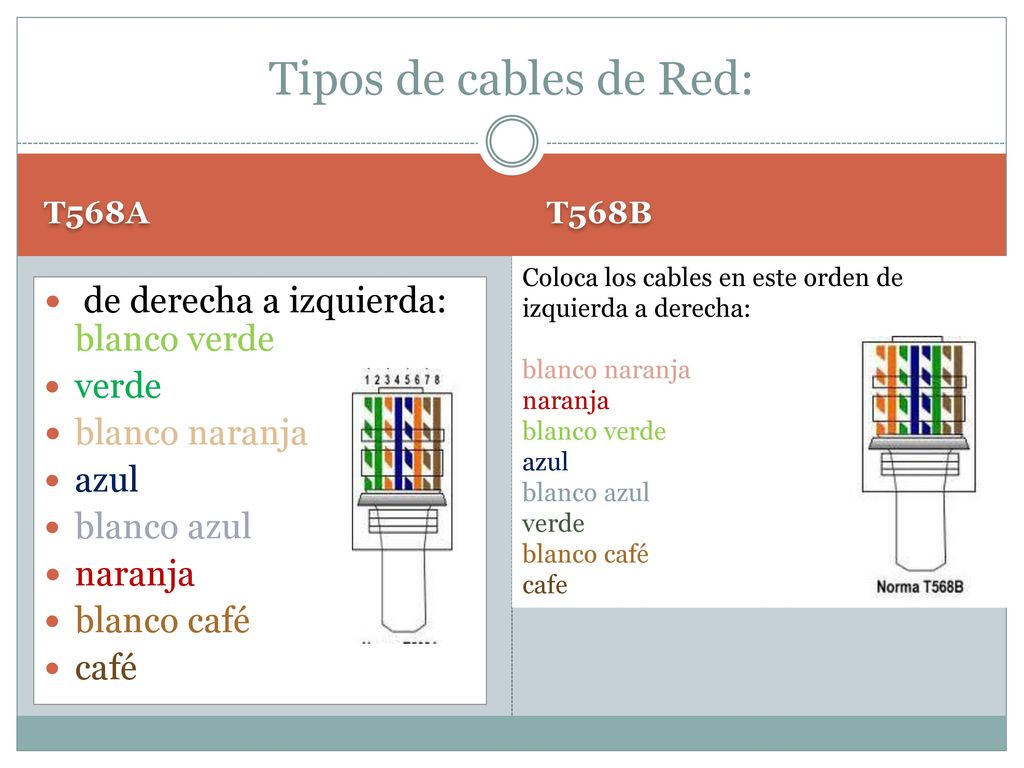

7 Tipos de cables de Red: de derecha a izquierda: blanco verde verde
T568A T568B Coloca los cables en este orden de izquierda a derecha: blanco naranja naranja blanco verde azul blanco azul verde blanco café cafe  de derecha a izquierda: blanco verde verde blanco naranja azul blanco azul naranja blanco café café

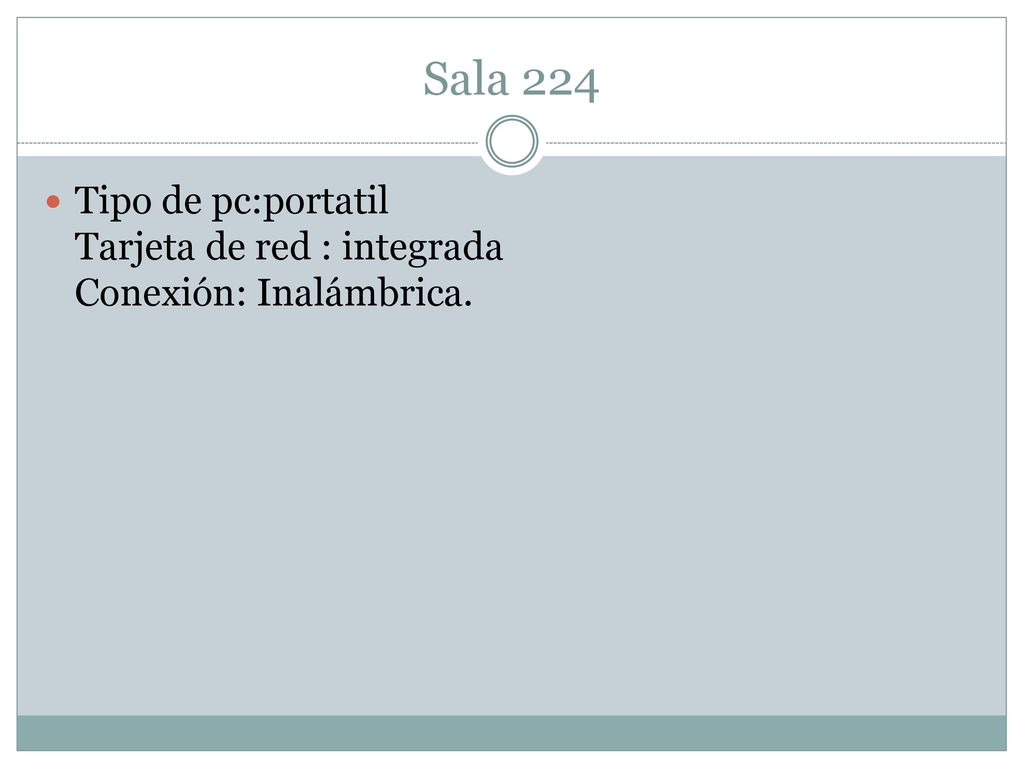

8 Sala 224 Tipo de pc:portatil Tarjeta de red : integrada Conexión: Inalámbrica.
