ELECTROFORESIS de Agarosa

Presentación del tema: "ELECTROFORESIS de Agarosa"— Transcripción de la presentación:

1 ELECTROFORESIS de Agarosa
Dr. Jesús Lee-Borges Dra. Liza Jiménez Dr. José M. Planas Dr. Jose A. Carde-Serrano Universidad de Puerto Rico - Aguadilla

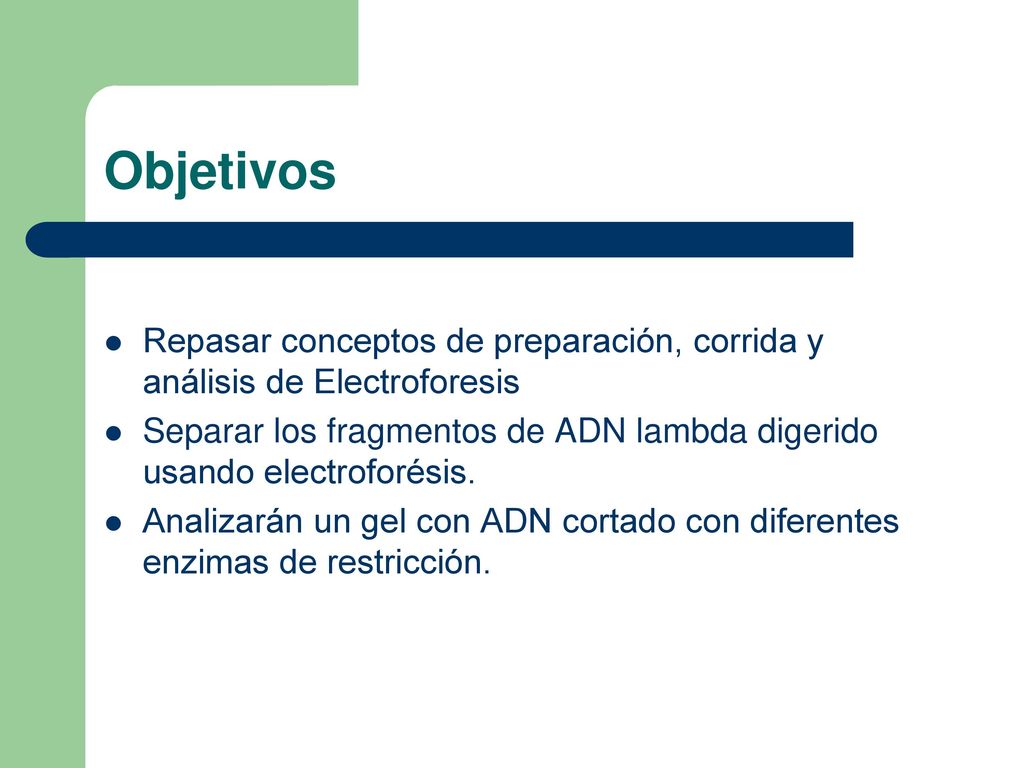

2 Objetivos Repasar conceptos de preparación, corrida y análisis de Electroforesis Separar los fragmentos de ADN lambda digerido usando electroforésis. Analizarán un gel con ADN cortado con diferentes enzimas de restricción.

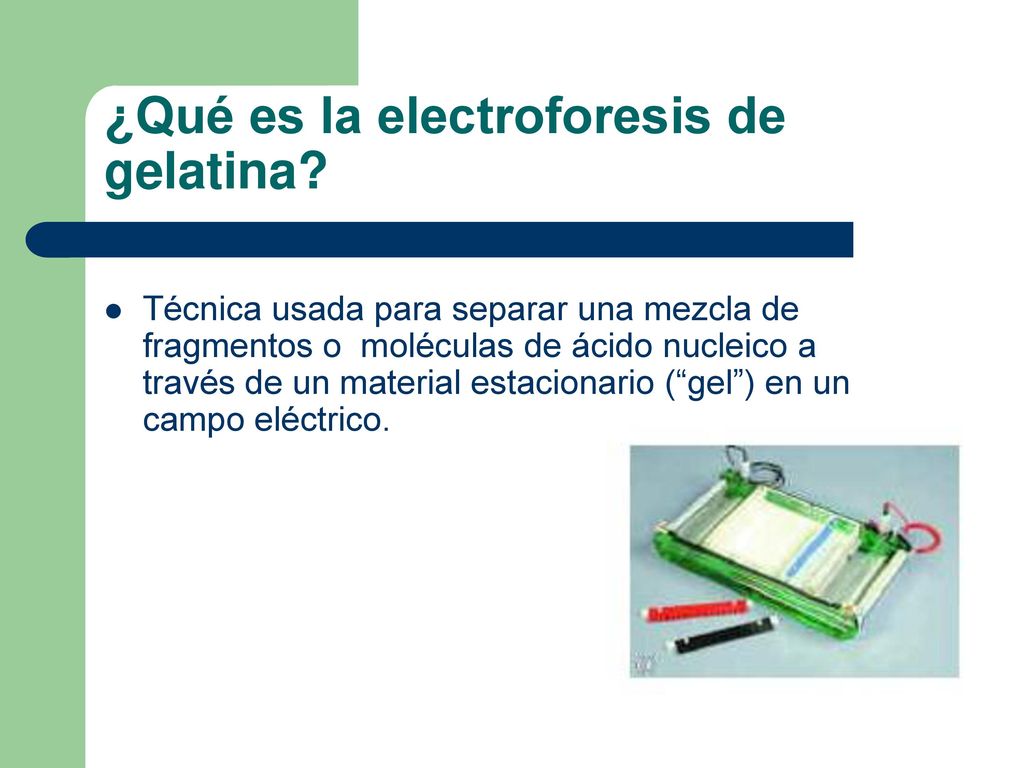

3 ¿Qué es la electroforesis de gelatina?
Técnica usada para separar una mezcla de fragmentos o moléculas de ácido nucleico a través de un material estacionario (“gel”) en un campo eléctrico.

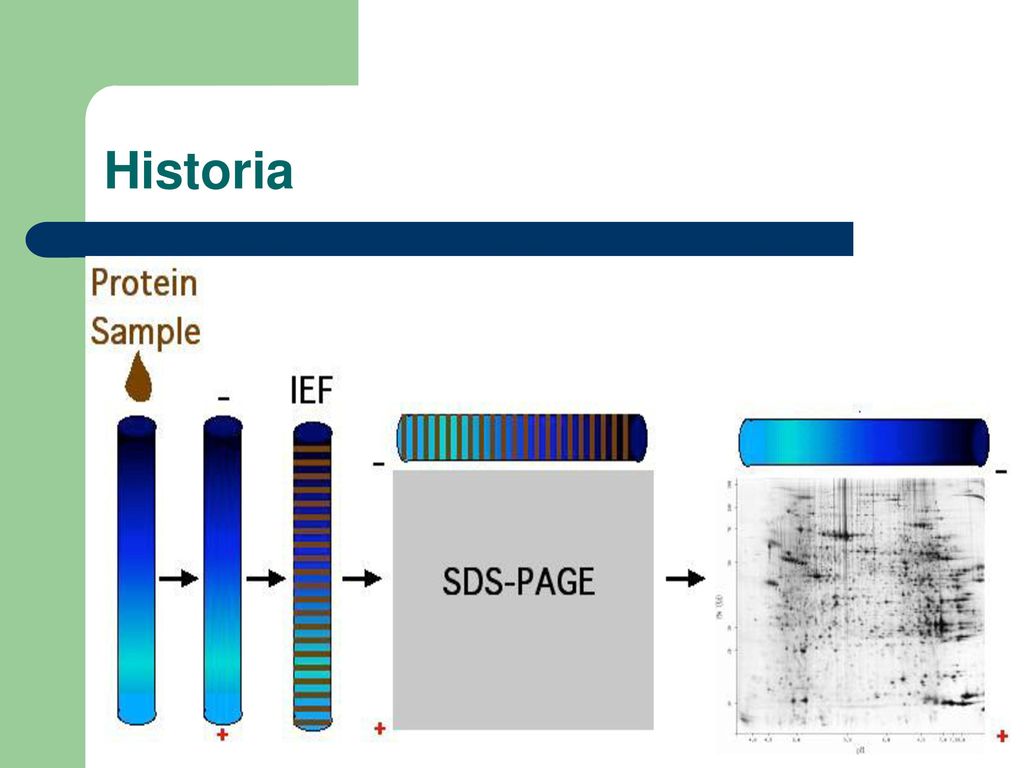

4 Historia 1933 - la técnica fue introducida por Tiselius
el “gel” poliacridamida fue introducida por Raymond y Weintraub la electroforesis de dos dimensiones fue anunciada por P. H. O’Farrell Variantes de la misma tecnica Gradientes

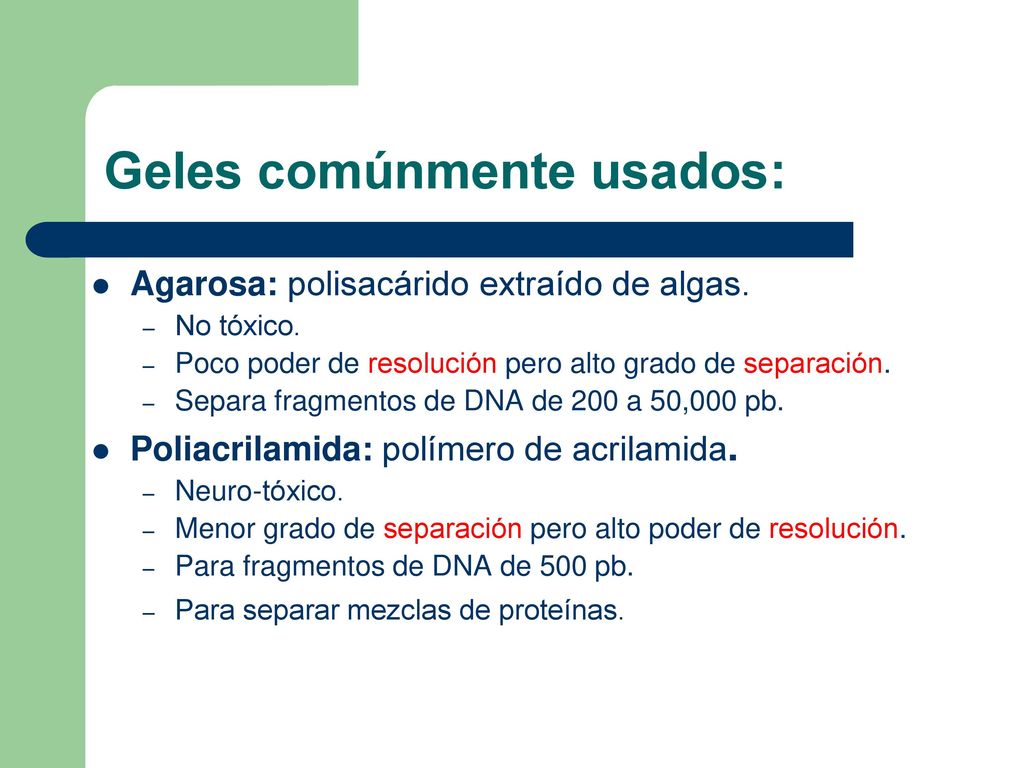

5 Geles comúnmente usados:
Agarosa: polisacárido extraído de algas. No tóxico. Poco poder de resolución pero alto grado de separación. Separa fragmentos de DNA de 200 a 50,000 pb. Poliacrilamida: polímero de acrilamida. Neuro-tóxico. Menor grado de separación pero alto poder de resolución. Para fragmentos de DNA de 500 pb. Para separar mezclas de proteínas.

6 Marcadores de Peso Molecular
Son usualmente una mezcla de ADN con pesos moleculares conocidos. Usados para estimar los tamaños de los fragmentos de ADN en una muestra de ADN. Marcadores: usualente mezlca de fragmentos de AND o de proteínas de peso molecular conocido… Para estimar los tamaños de las bandas separadas DNA Markers, High Range, (1Kbp-10Kbp), 2ml, 100 loadings, SM102 DNA Markers, High Range, (1Kbp-10Kbp), 2ml, 100 loadings. DNA markers are ready to load (includes dye and glycerol), and are specifically designed by creating unique restriction sites at precise locations offering 100% accuracy. The DNA markers are highly stable (2 years at 4C) and will not degrade if accidently left at RT. DNA Markers, are available in High (1kbp-10k bp), Medium (125bp-5000 bp) and Low range(250bp-3000bp).

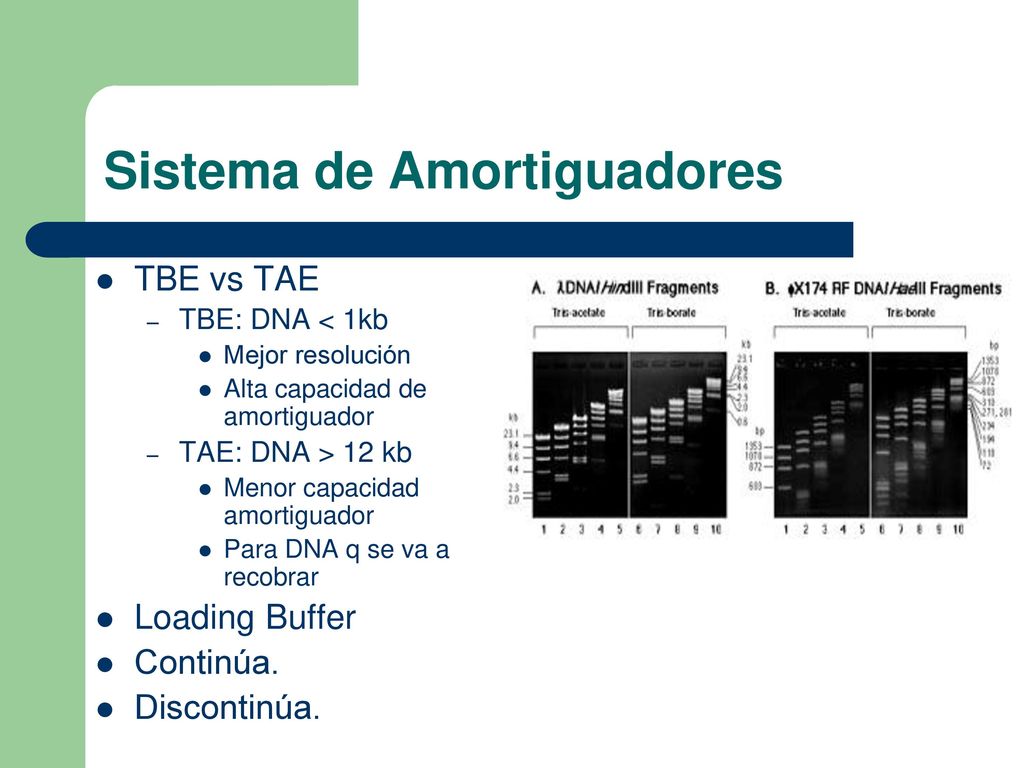

7 Sistema de Amortiguadores
TBE vs TAE TBE: DNA < 1kb Mejor resolución Alta capacidad de amortiguador TAE: DNA > 12 kb Menor capacidad amortiguador Para DNA q se va a recobrar Loading Buffer Continúa. Discontinúa.

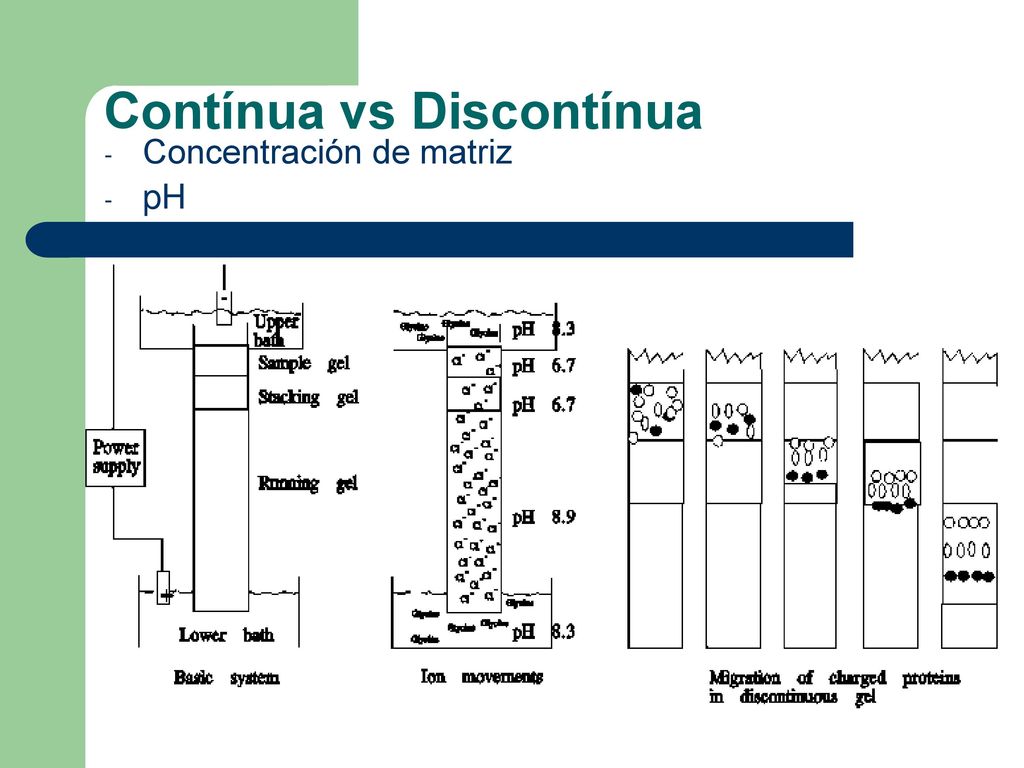

8 Contínua vs Discontínua
Concentración de matriz pH

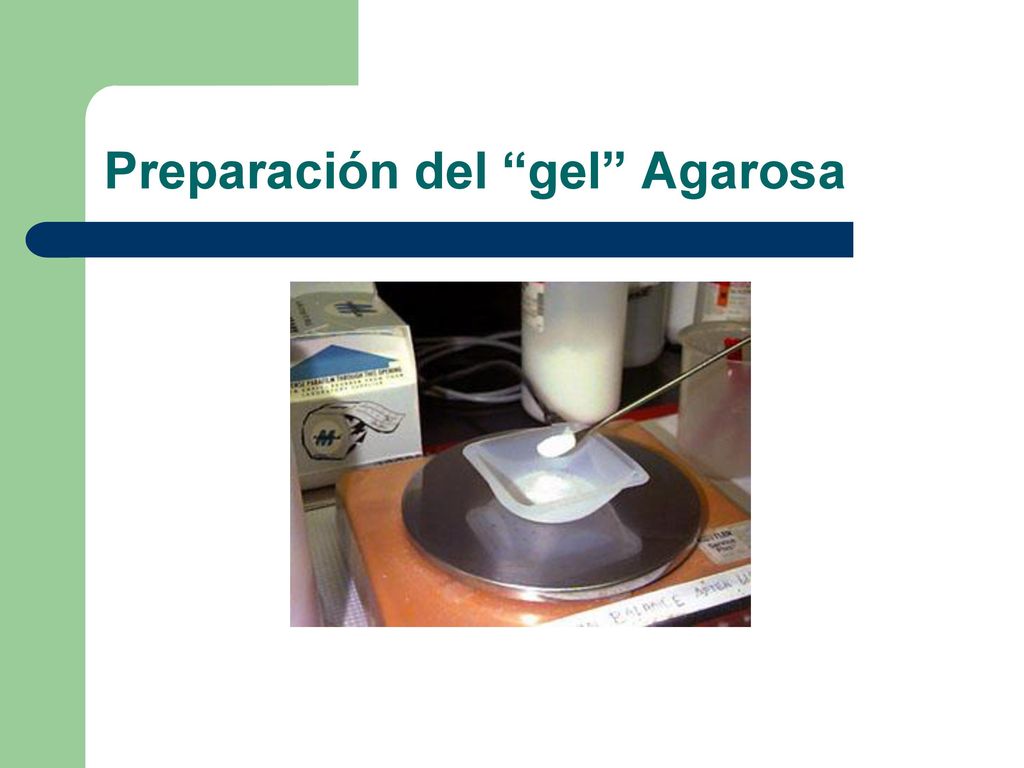

9 Preparación del “gel” Agarosa

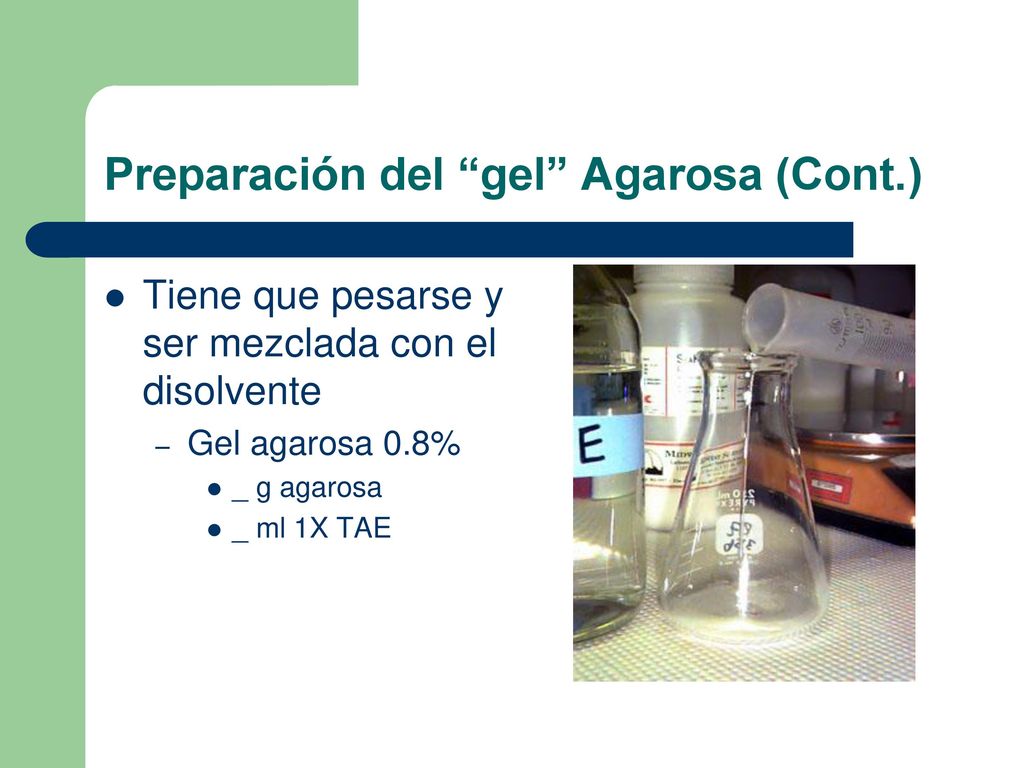

10 Preparación del “gel” Agarosa (Cont.)
Tiene que pesarse y ser mezclada con el disolvente Gel agarosa 0.8% _ g agarosa _ ml 1X TAE

11 Preparación del “gel” Agarosa (Cont.)
Como la agarosa no es soluble con el amortiguador a temperatura ambiente tiene que ser hervida.

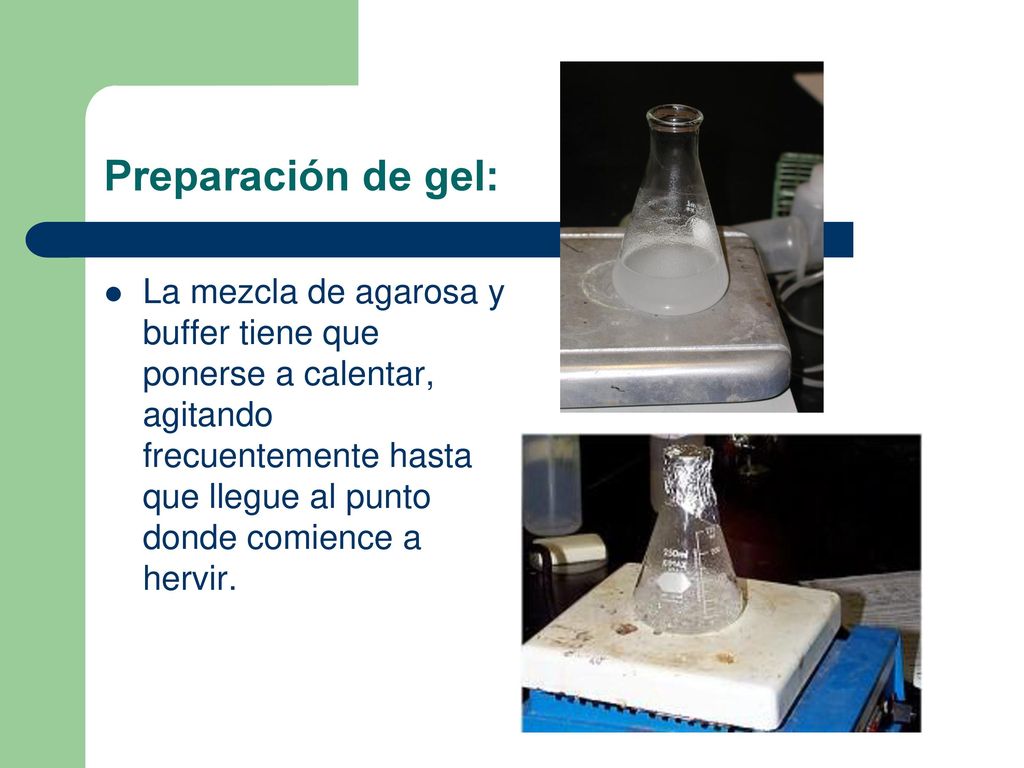

12 Preparación de gel: La mezcla de agarosa y buffer tiene que ponerse a calentar, agitando frecuentemente hasta que llegue al punto donde comience a hervir.

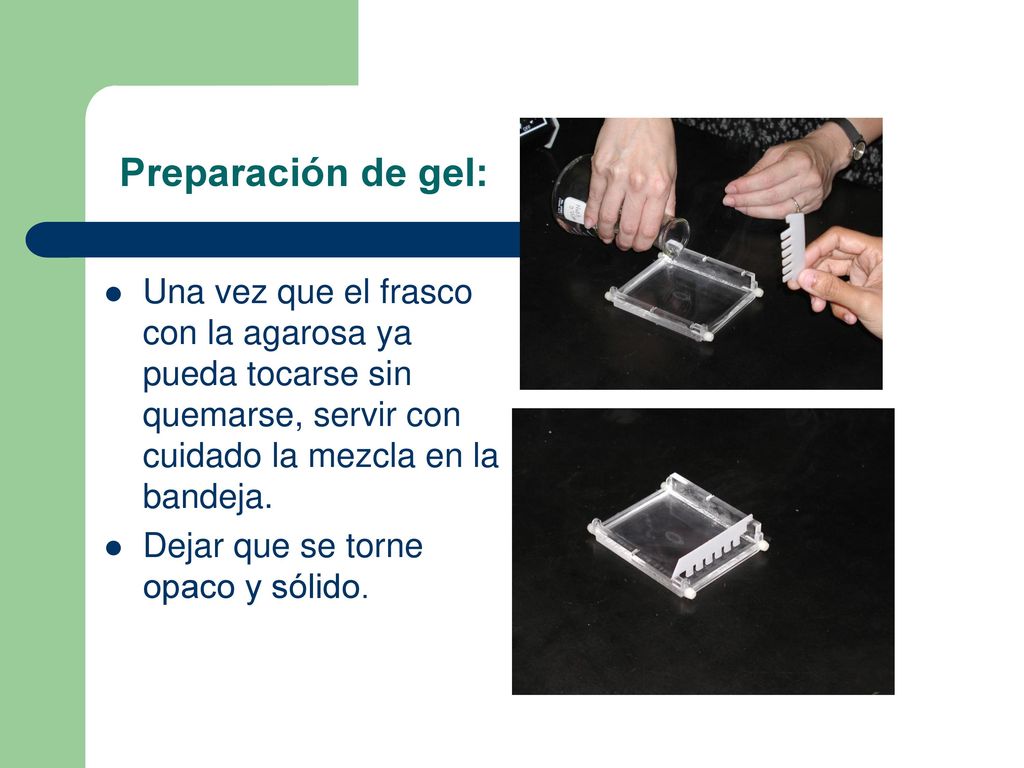

13 Preparación de gel: Una vez que el frasco con la agarosa ya pueda tocarse sin quemarse, servir con cuidado la mezcla en la bandeja. Dejar que se torne opaco y sólido.

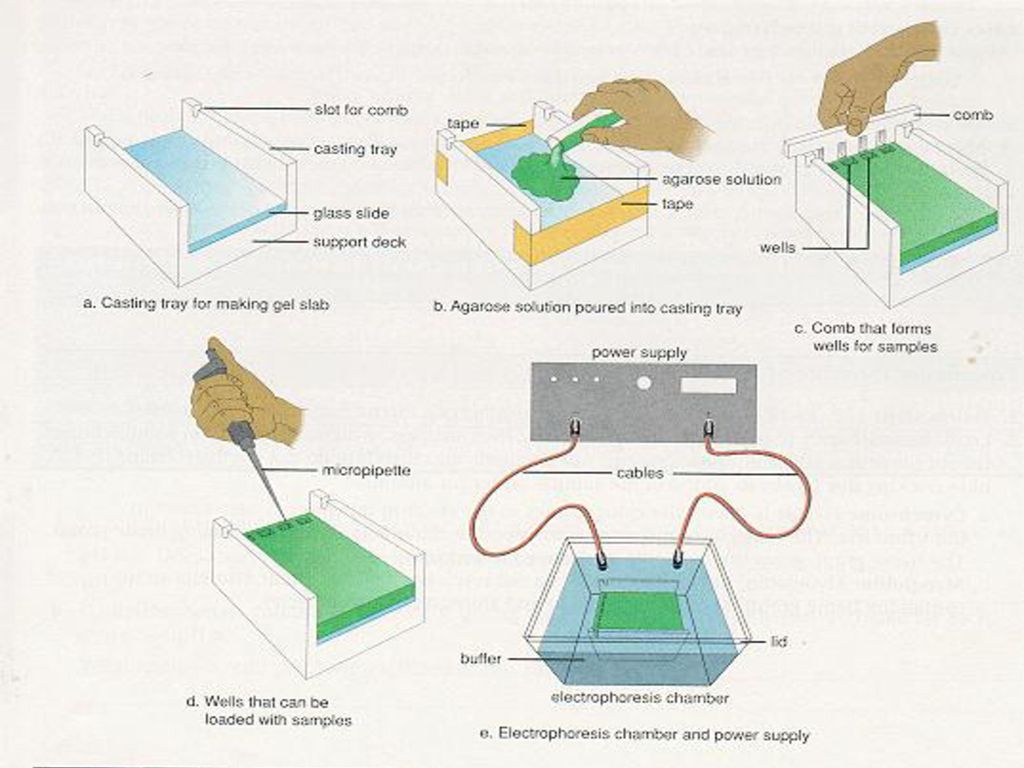

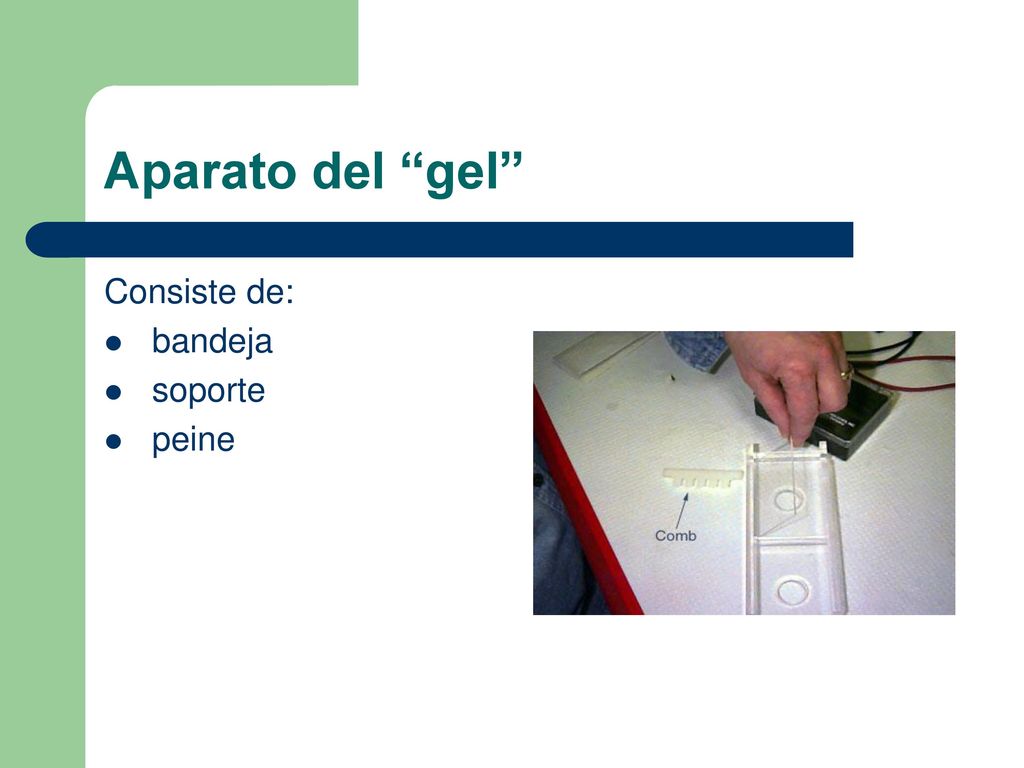

14 Aparato del “gel” Consiste de: bandeja soporte peine

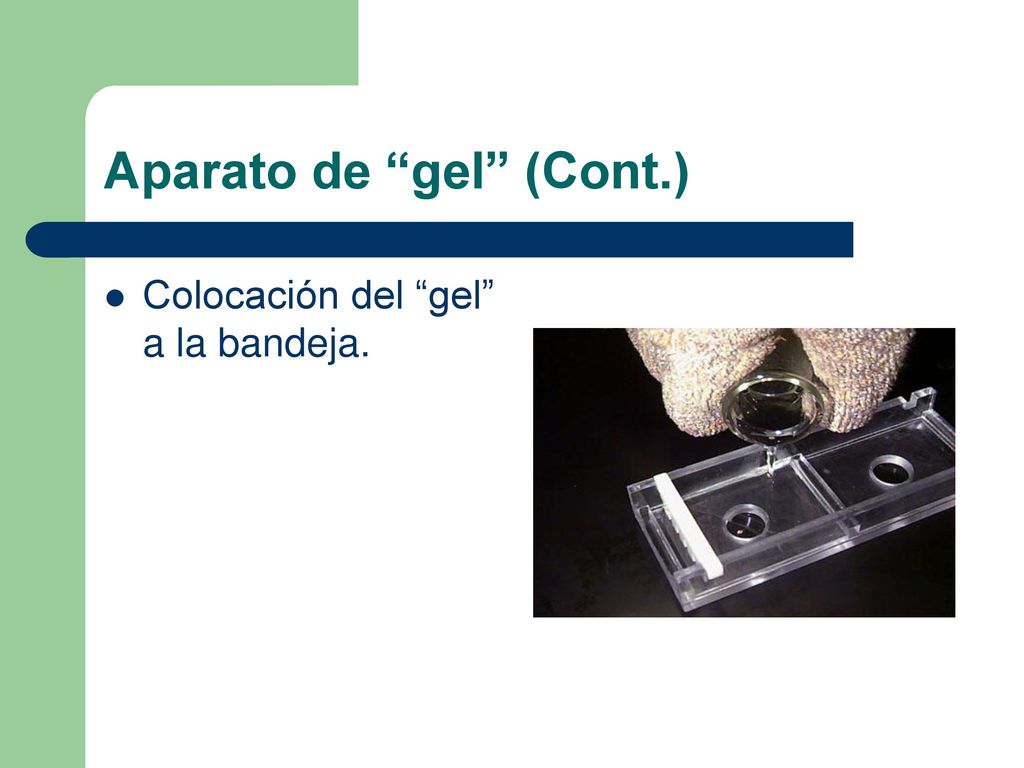

15 Aparato de “gel” (Cont.)
Colocación del “gel” a la bandeja.

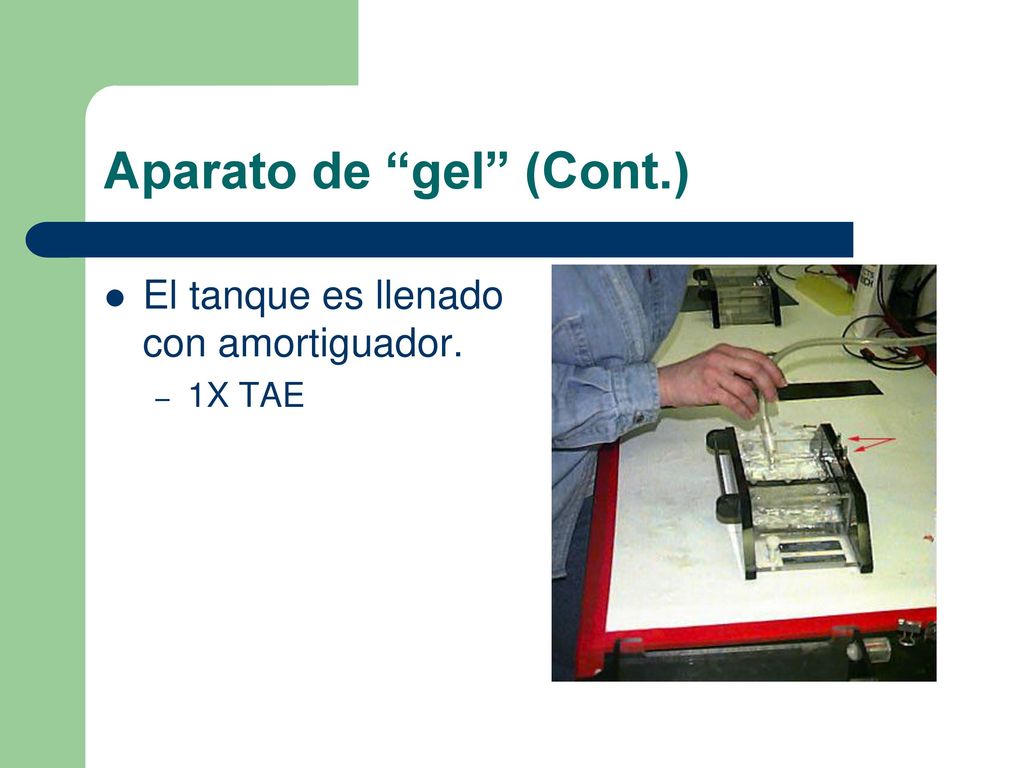

16 Aparato de “gel” (Cont.)
El tanque es llenado con amortiguador. 1X TAE

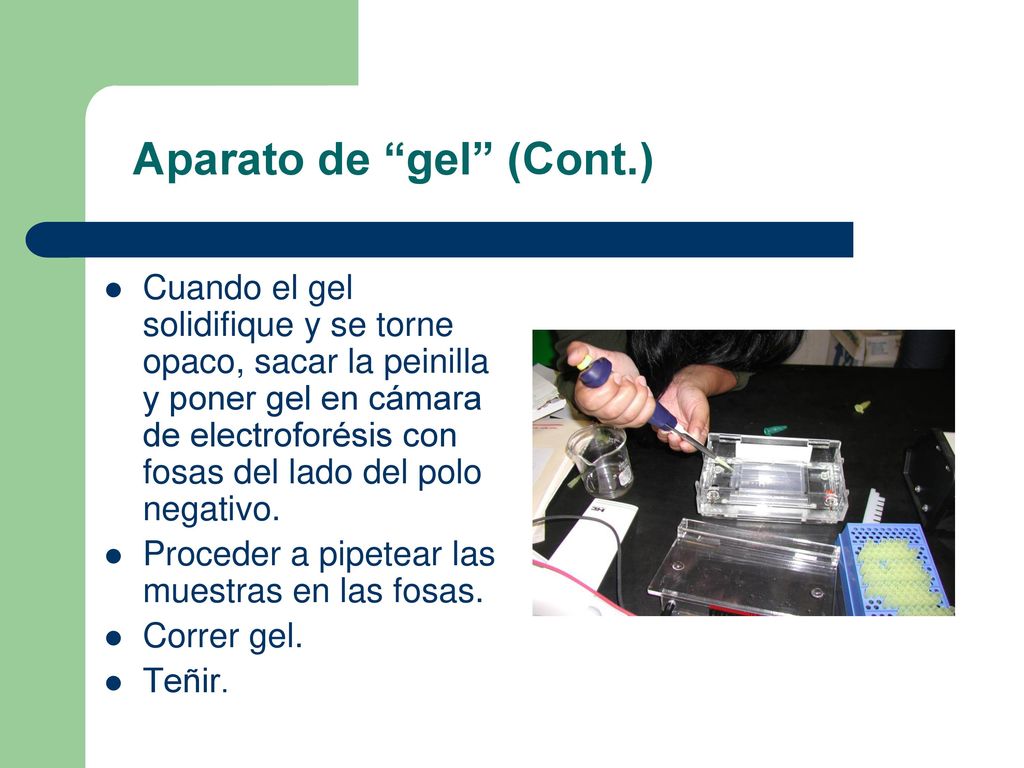

17 Aparato de “gel” (Cont.)
Cuando el gel solidifique y se torne opaco, sacar la peinilla y poner gel en cámara de electroforésis con fosas del lado del polo negativo. Proceder a pipetear las muestras en las fosas. Correr gel. Teñir.

18 Práctica de uso de micropipetas:
Apoyar brazo con la micropipeta en superficie firme. Utilizar la mano contraria para apoyar la micropipeta Introduzcir punta dentro de fosa, sin tocar el gel Servir el contenido en fosa, presionando botón de la pipeta hasta primer punto de resistencia

19 Aparato de “gel” (Cont.)

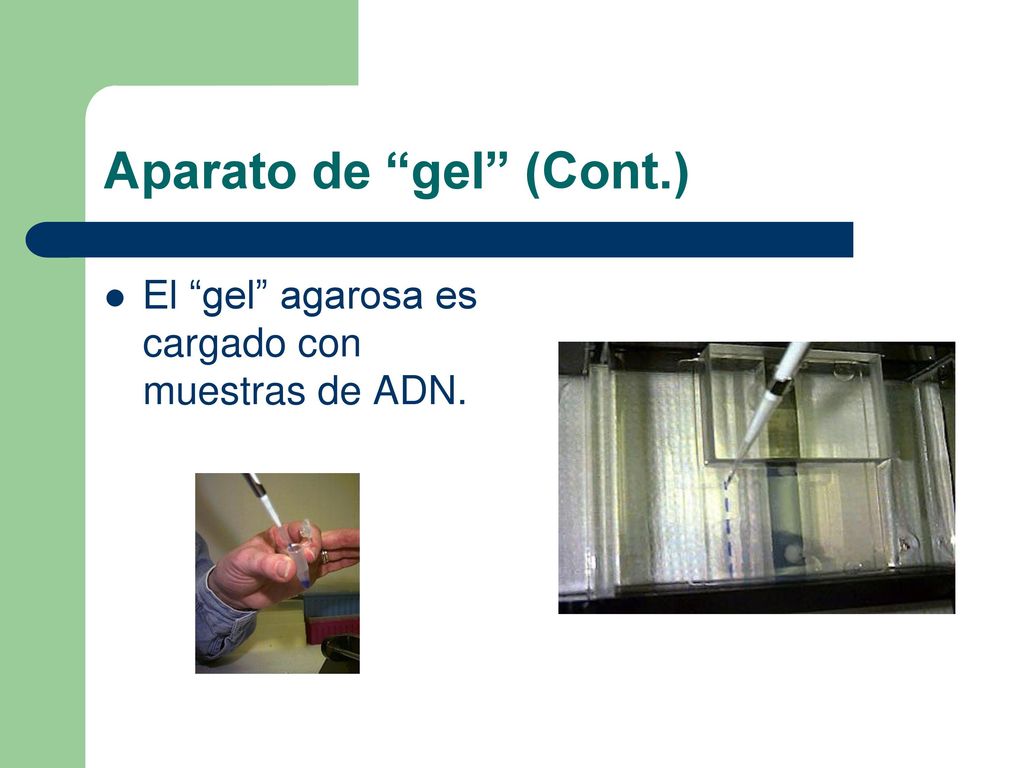

El “gel” agarosa es cargado con muestras de ADN.

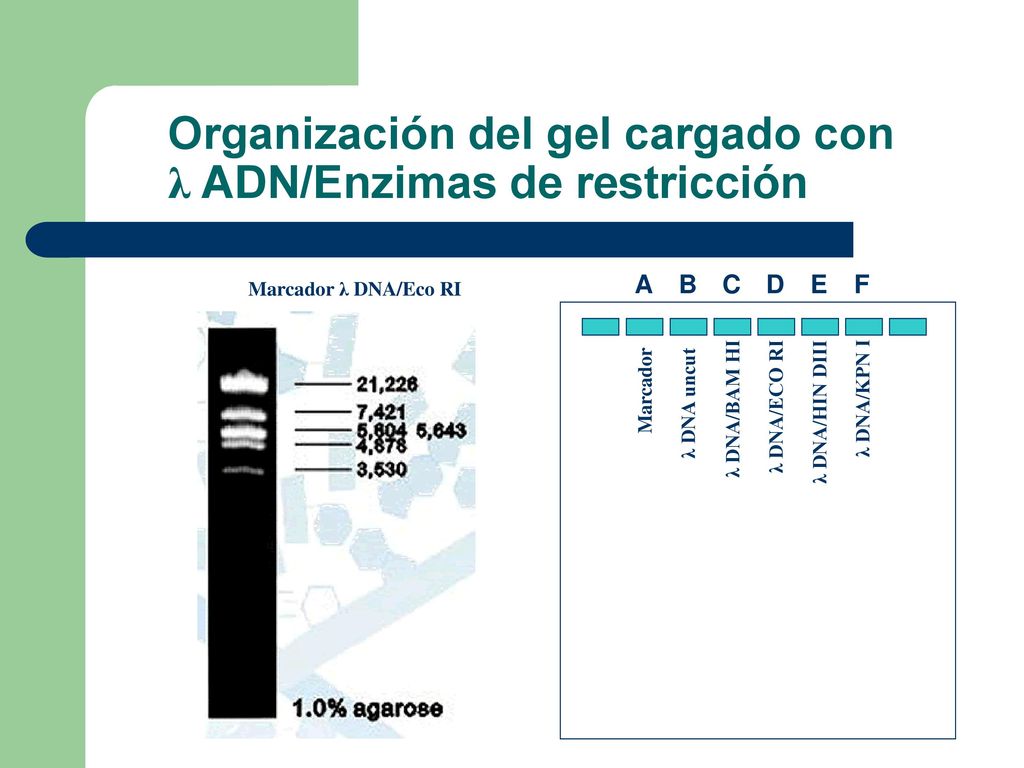

20 Organización del gel cargado con λ ADN/Enzimas de restricción
Marcador λ DNA uncut λ DNA/BAM HI λ DNA/ECO RI λ DNA/HIN DIII λ DNA/KPN I A B C D E F Marcador λ DNA/Eco RI

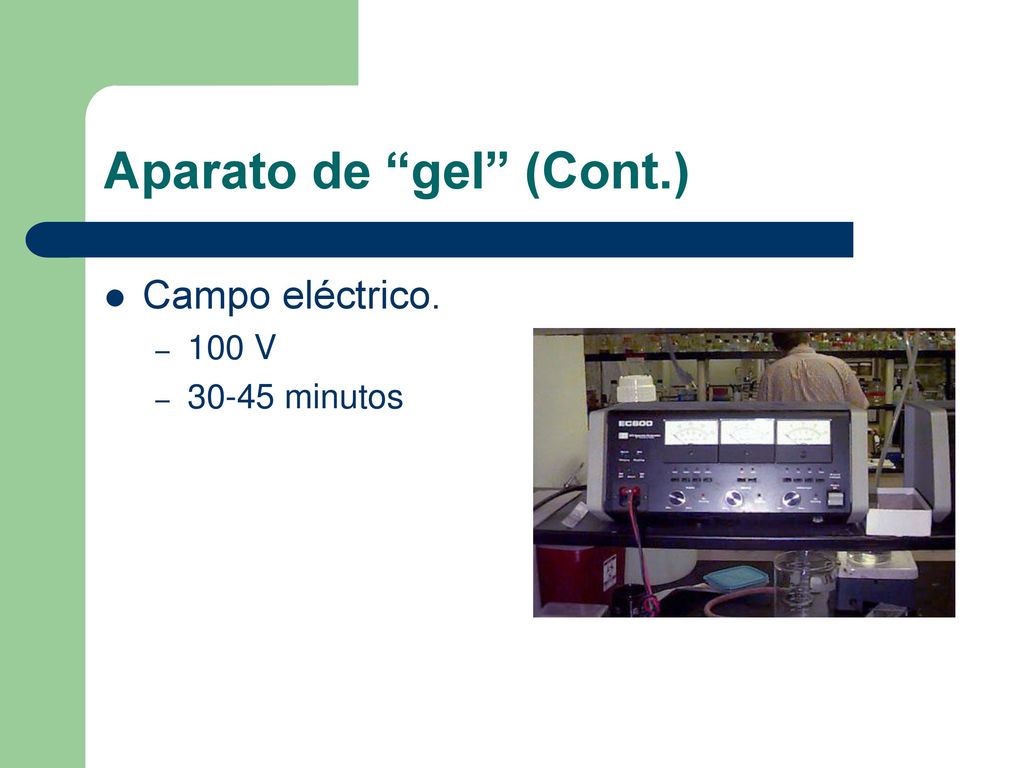

21 Aparato de “gel” (Cont.)
Campo eléctrico. 100 V 30-45 minutos

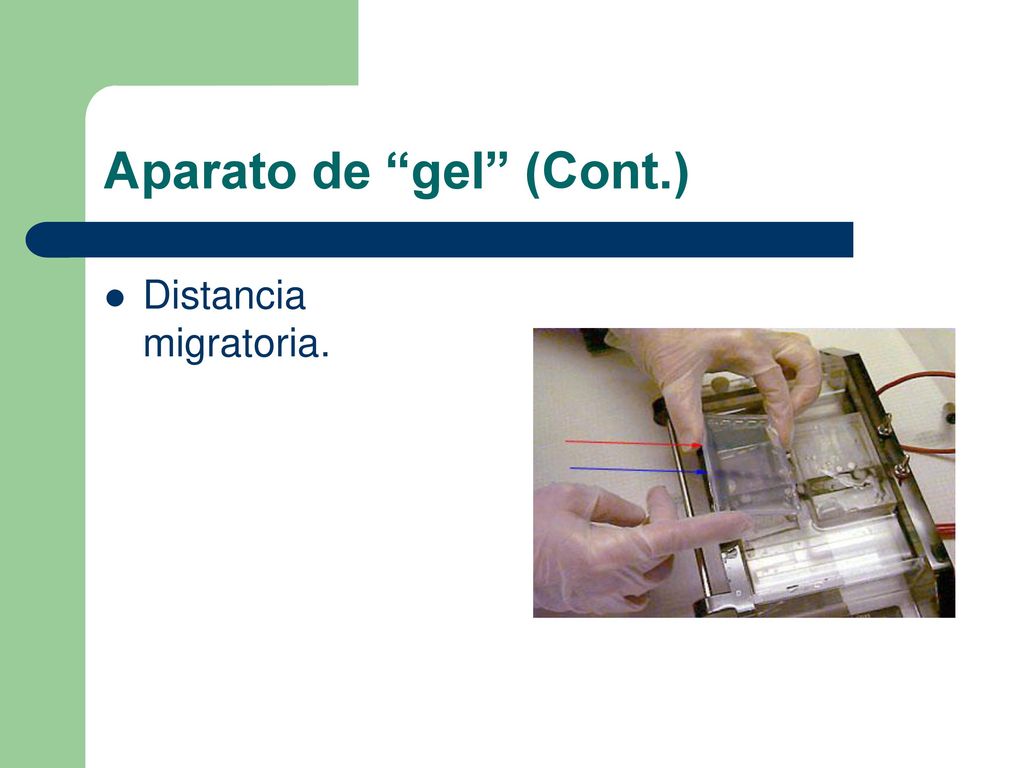

22 Aparato de “gel” (Cont.)
Distancia migratoria.

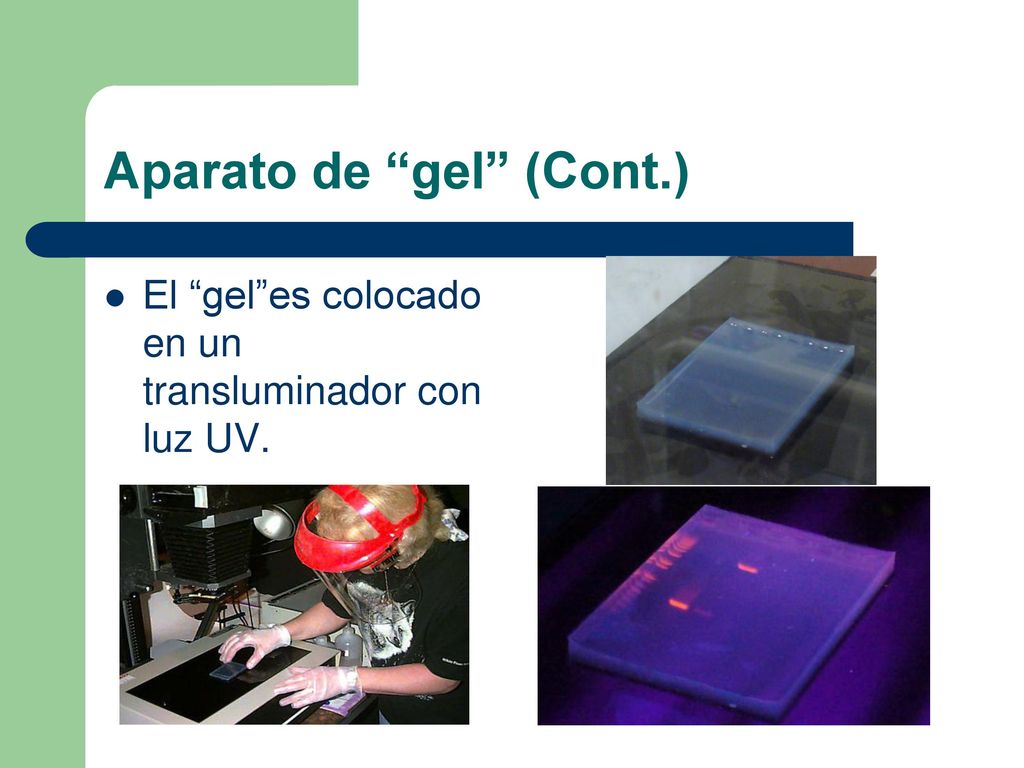

23 Aparato de “gel” (Cont.)
El “gel”es colocado en un transluminador con luz UV. UV 254 nm para exitar el EtBr y para q este emita a: Exita pero dana el DNA, esta la absorbe el DNA directamtne y la passa al ETBR 305nm, Exita mejor pero hace dano 365nm Hace menos danos al DNA como para clonar, esta la absorbe el tinte como tal no dana el DNA 625 Emite anaranjado

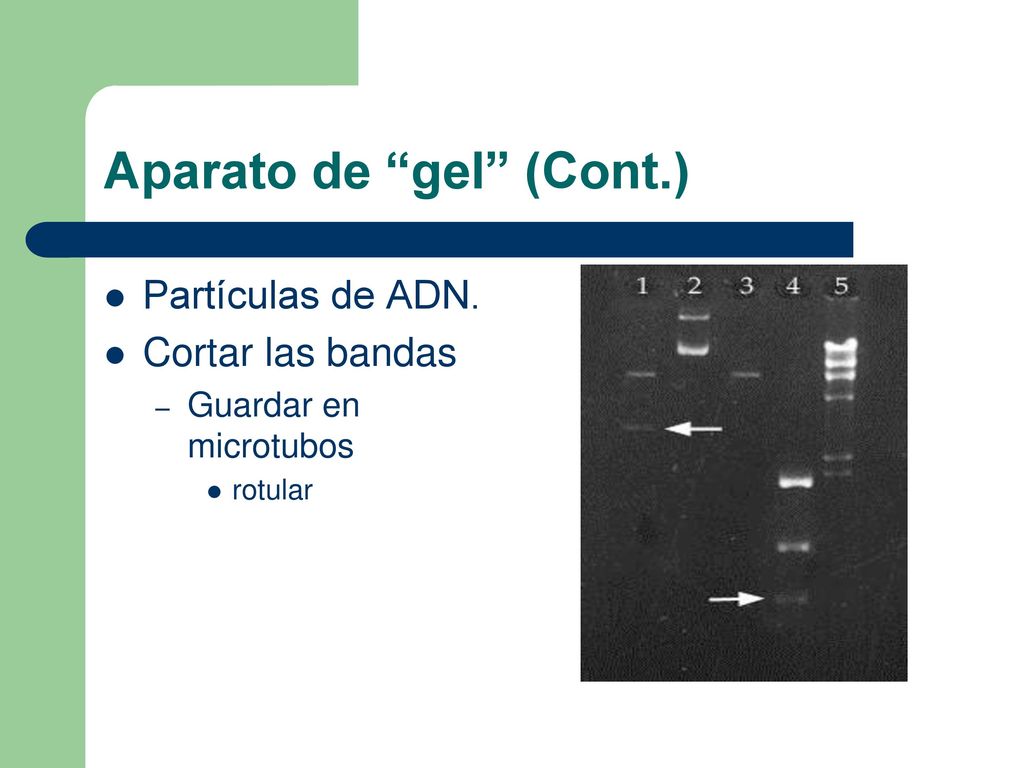

24 Aparato de “gel” (Cont.)
Partículas de ADN. Cortar las bandas Guardar en microtubos rotular

25

26

27 ¿Preguntas?

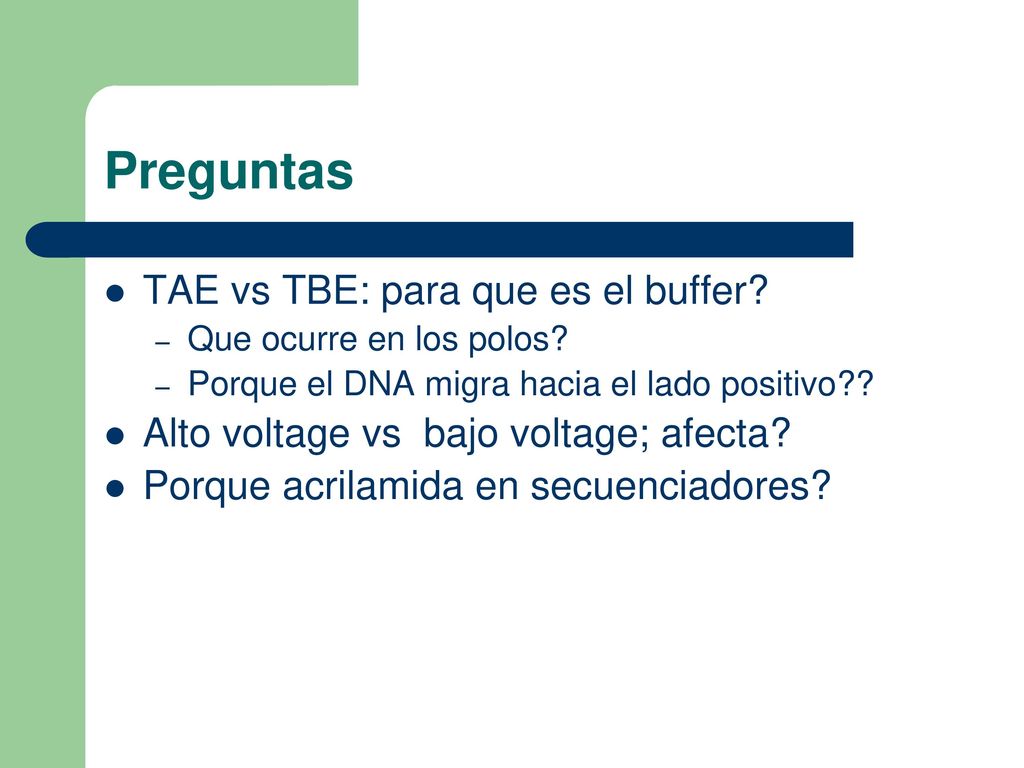

28 Preguntas TAE vs TBE: para que es el buffer?
Que ocurre en los polos? Porque el DNA migra hacia el lado positivo?? Alto voltage vs bajo voltage; afecta? Porque acrilamida en secuenciadores?

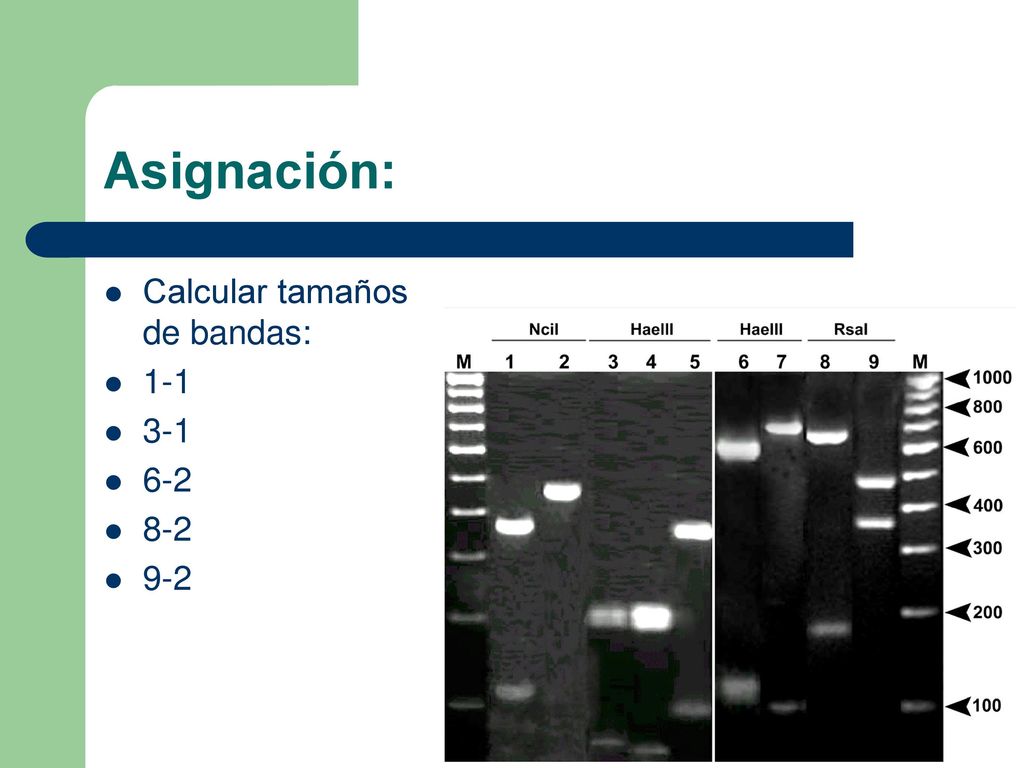

29 Asignación: Calcular tamaños de bandas: 1-1 3-1 6-2 8-2 9-2
