Arrancador electrónico suave SIRIUS 3RW30/31

Presentación del tema: "Arrancador electrónico suave SIRIUS 3RW30/31"— Transcripción de la presentación:

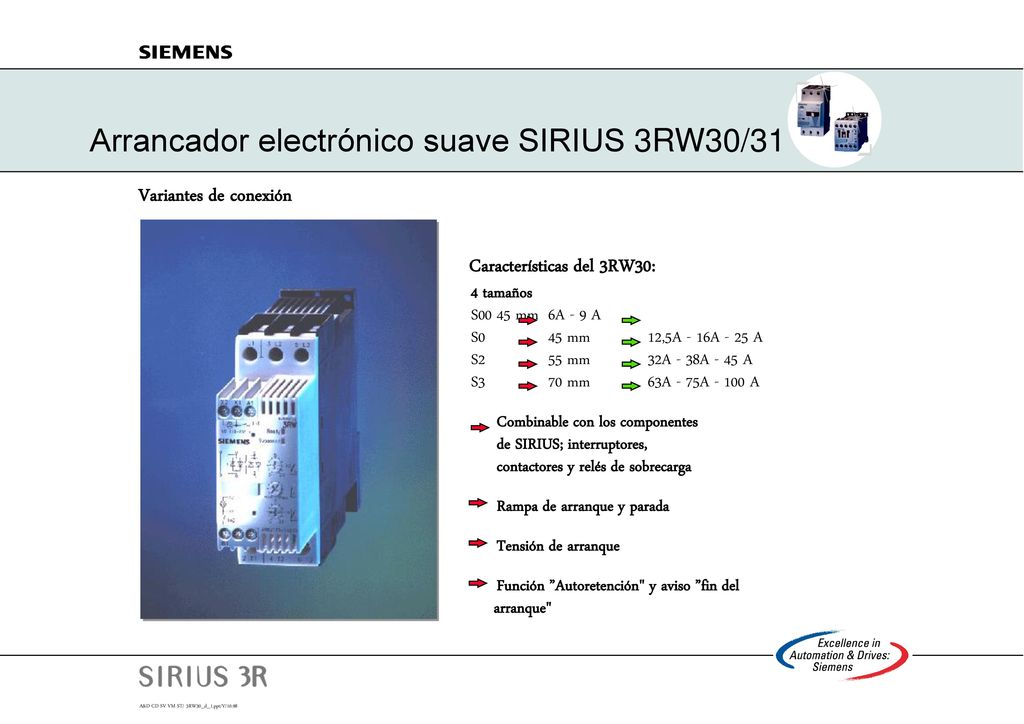

1 Arrancador electrónico suave SIRIUS 3RW30/31
Variantes de conexión Características del 3RW30: 4 tamaños S00 45 mm 6A - 9 A S0 45 mm 12,5A - 16A - 25 A S2 55 mm 32A - 38A - 45 A S3 70 mm 63A - 75A A Combinable con los componentes de SIRIUS; interruptores, contactores y relés de sobrecarga Rampa de arranque y parada Tensión de arranque Función ”Autoretención" y aviso ”fin del arranque"

2 Arrancador electrónico suave SIRIUS 3RW30/31

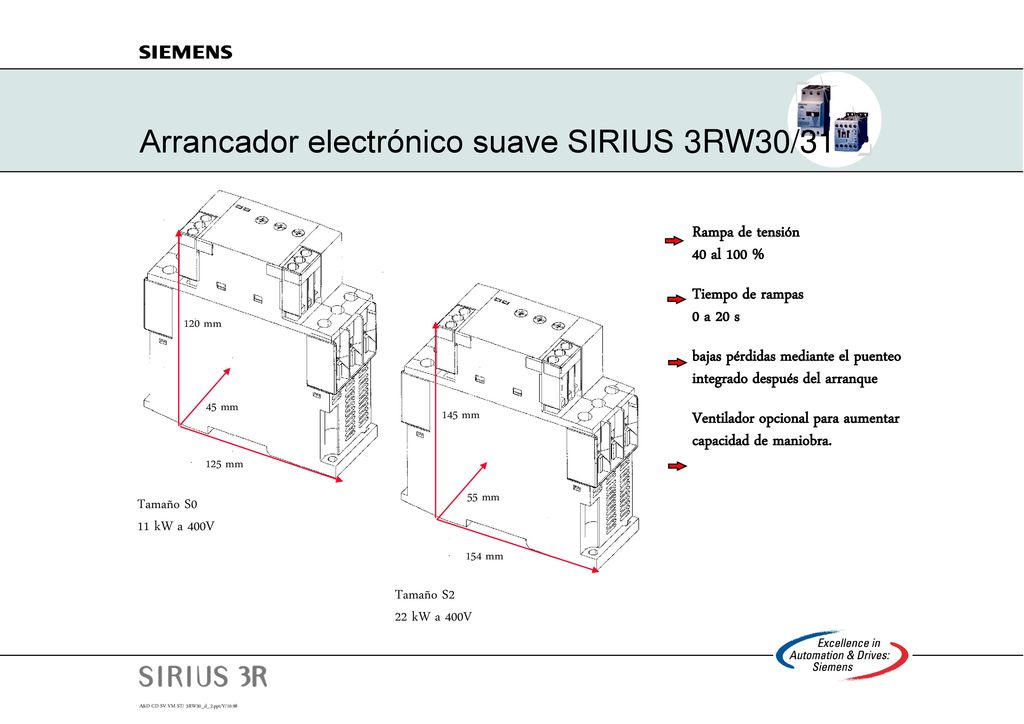

Rampa de tensión 40 al 100 % Tiempo de rampas 0 a 20 s bajas pérdidas mediante el puenteo integrado después del arranque Ventilador opcional para aumentar capacidad de maniobra. 120 mm 45 mm 145 mm 125 mm 55 mm Tamaño S0 11 kW a 400V 154 mm Tamaño S2 22 kW a 400V

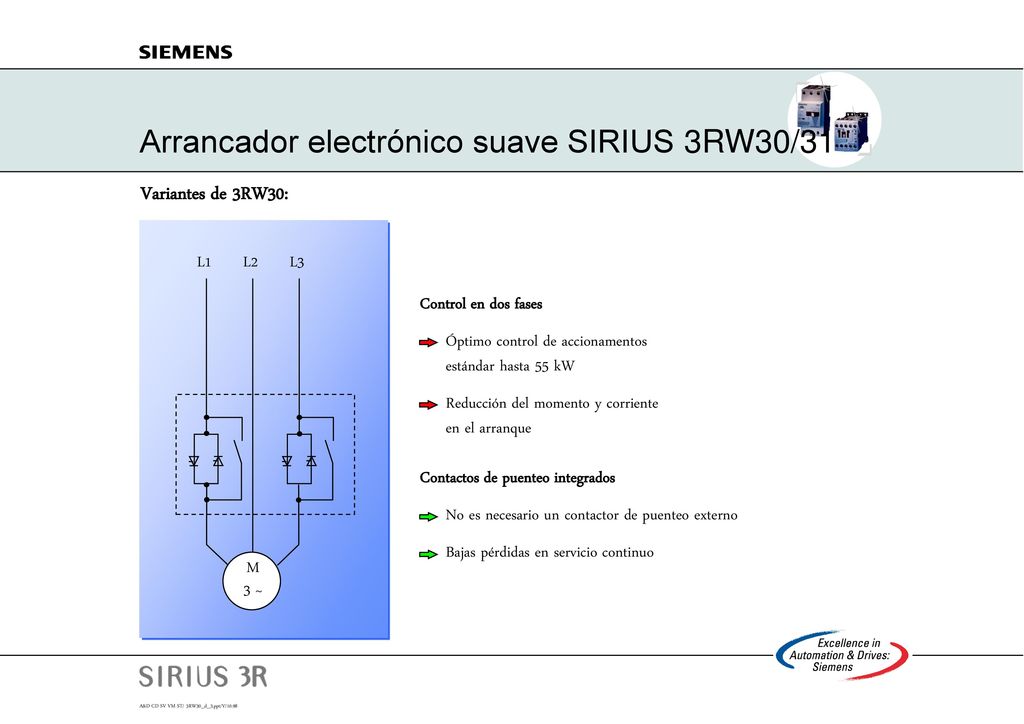

3 Arrancador electrónico suave SIRIUS 3RW30/31
Variantes de 3RW30: L1 L2 L3 Control en dos fases Óptimo control de accionamentos estándar hasta 55 kW Reducción del momento y corriente en el arranque Contactos de puenteo integrados No es necesario un contactor de puenteo externo Bajas pérdidas en servicio continuo M 3 ~

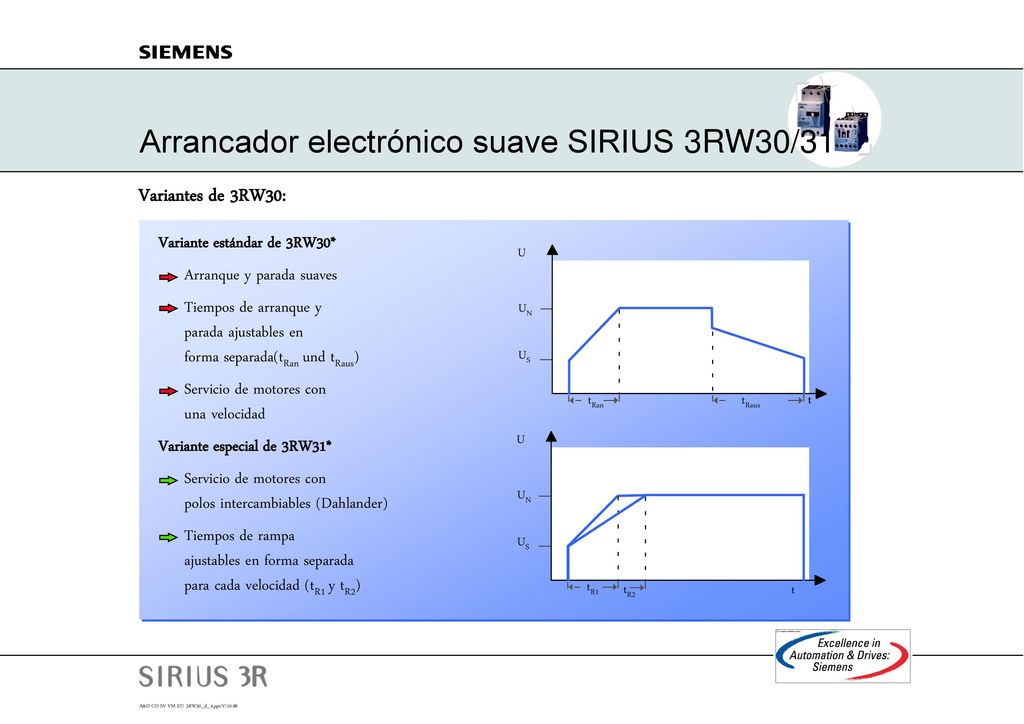

4 Arrancador electrónico suave SIRIUS 3RW30/31
Variantes de 3RW30: Variante estándar de 3RW30* Arranque y parada suaves Tiempos de arranque y parada ajustables en forma separada(tRan und tRaus) Servicio de motores con una velocidad Variante especial de 3RW31* Servicio de motores con polos intercambiables (Dahlander) Tiempos de rampa ajustables en forma separada para cada velocidad (tR1 y tR2) tRan t US UN U tR1 tR2 tRaus

5 Arrancador electrónico suave SIRIUS 3RW30/31

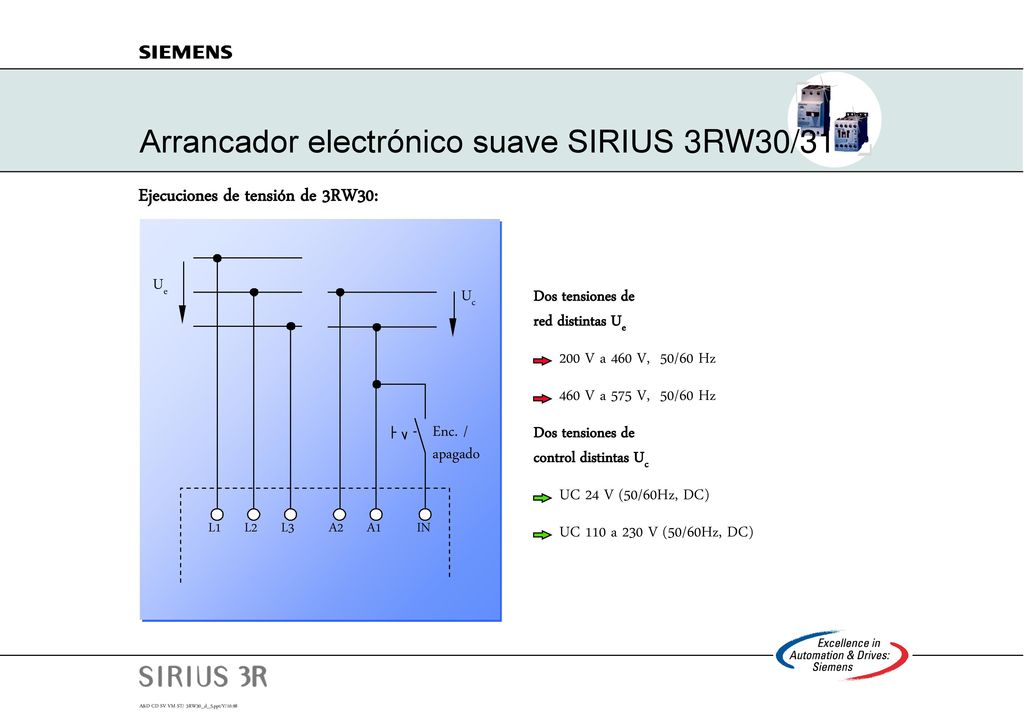

Ejecuciones de tensión de 3RW30: Uc Ue Enc. / apagado L1 L2 L3 A1 A2 IN Dos tensiones de red distintas Ue 200 V a 460 V, 50/60 Hz 460 V a 575 V, 50/60 Hz Dos tensiones de control distintas Uc UC 24 V (50/60Hz, DC) UC 110 a 230 V (50/60Hz, DC)

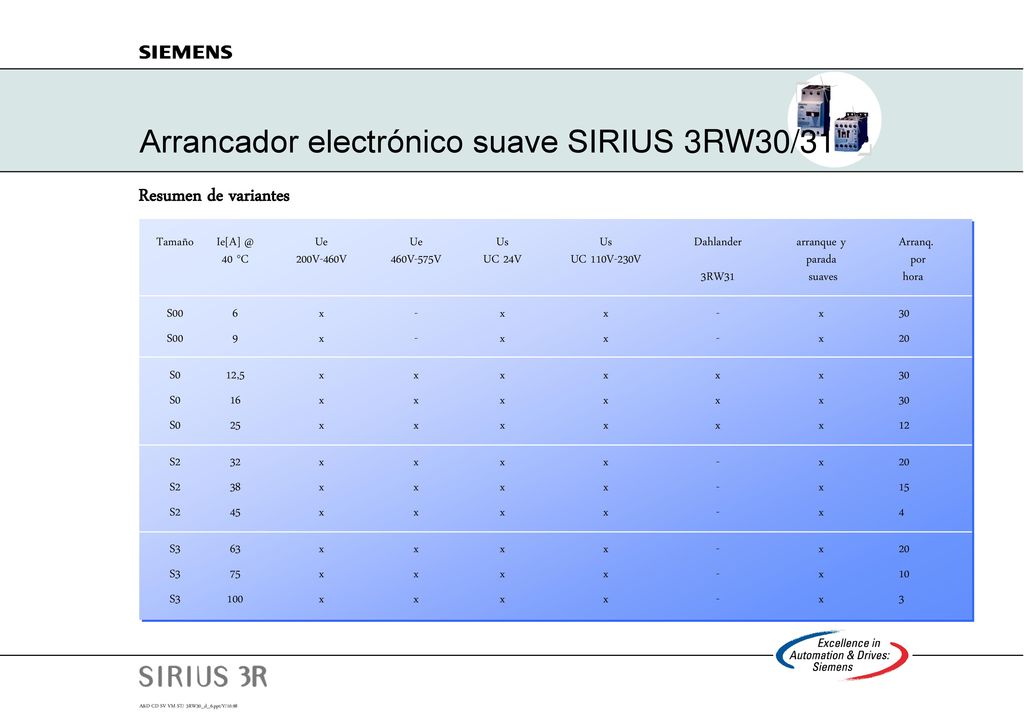

6 Arrancador electrónico suave SIRIUS 3RW30/31
Resumen de variantes Tamaño Ue Ue Us Us Dahlander arranque y Arranq °C 200V-460V 460V-575V UC 24V UC 110V-230V parada por RW31 suaves hora S00 6 x - x x - x 30 S00 9 x - x x - x 20 S0 12,5 x x x x x x 30 S0 16 x x x x x x 30 S0 25 x x x x x x 12 S2 32 x x x x - x 20 S2 38 x x x x - x 15 S2 45 x x x x - x 4 S3 63 x x x x - x 20 S3 75 x x x x - x 10 S3 100 x x x x - x 3

7 Arrancador electrónico suave SIRIUS 3RW30/31

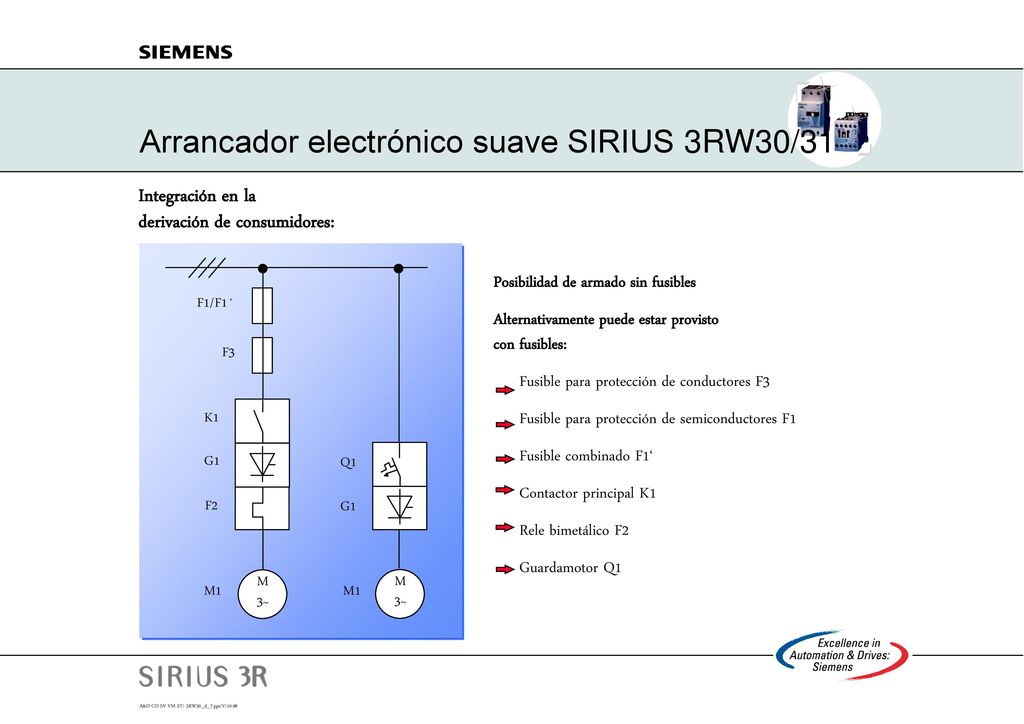

Integración en la derivación de consumidores: Posibilidad de armado sin fusibles Alternativamente puede estar provisto con fusibles: Fusible para protección de conductores F3 Fusible para protección de semiconductores F1 Fusible combinado F1‘ Contactor principal K1 Rele bimetálico F2 Guardamotor Q1 F1/F1´ F3 K1 G1 Q1 F2 G1 M 3~ M 3~ M1 M1

8 Arrancador electrónico suave SIRIUS 3RW30/31

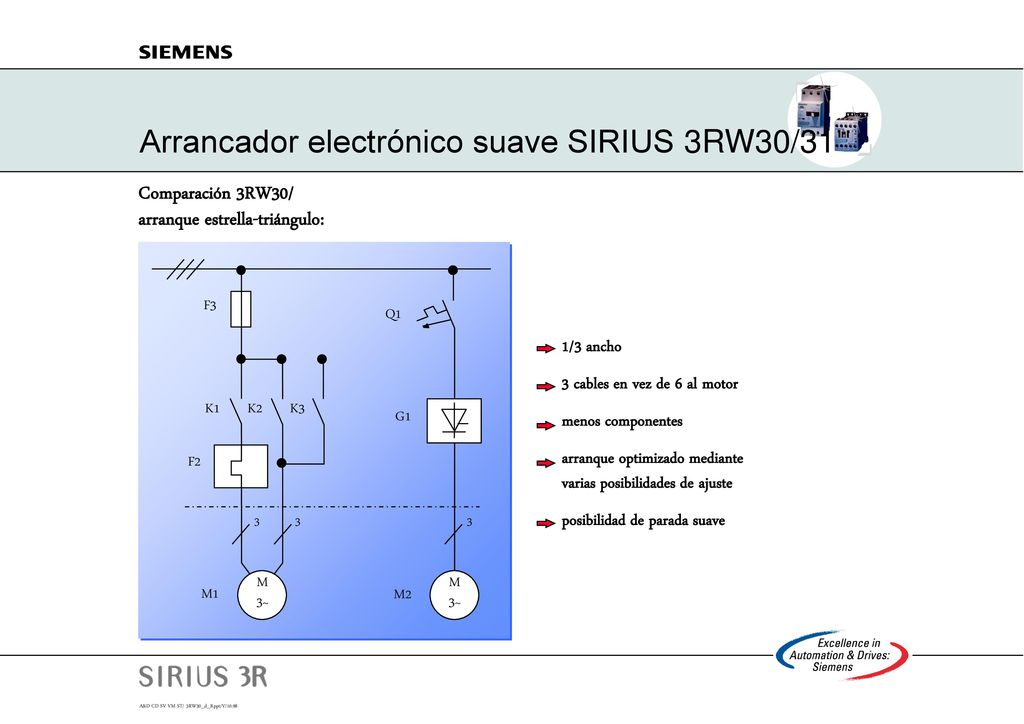

Comparación 3RW30/ arranque estrella-triángulo: F3 Q1 1/3 ancho 3 cables en vez de 6 al motor menos componentes arranque optimizado mediante varias posibilidades de ajuste posibilidad de parada suave K1 K2 K3 G1 F2 3 3 3 M 3~ M 3~ M1 M2

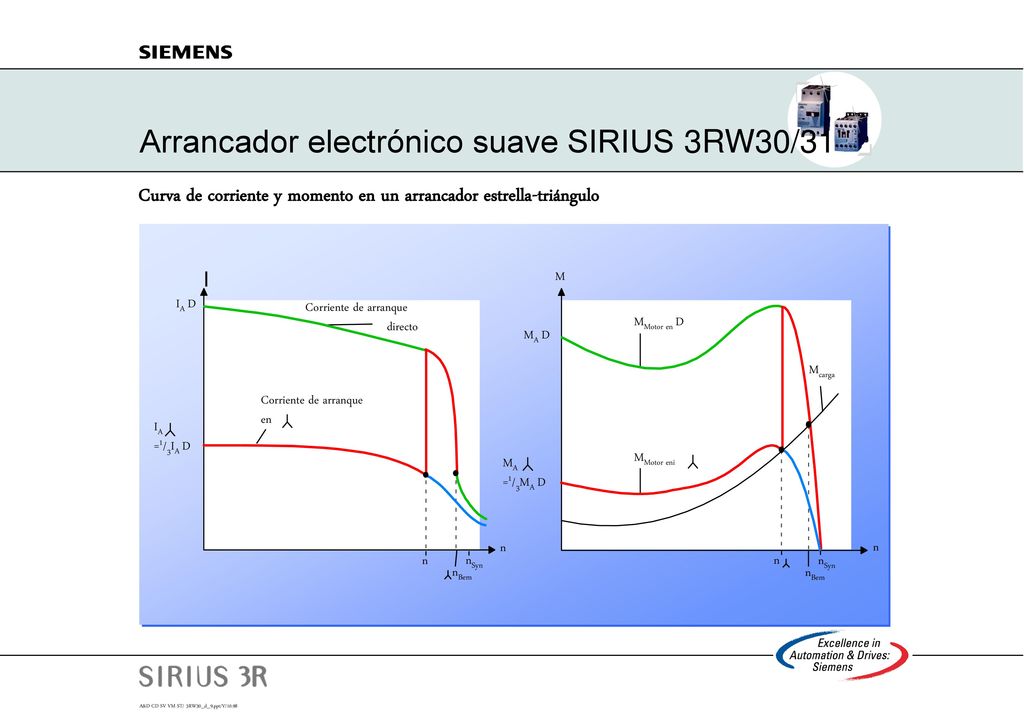

9 Arrancador electrónico suave SIRIUS 3RW30/31
Curva de corriente y momento en un arrancador estrella-triángulo I M IA D Corriente de arranque directo MMotor en D MA D Mcarga Corriente de arranque en IA =1/3IA D MMotor eni MA =1/3MA D n n n nSyn n nSyn nBem nBem

10 Arrancador electrónico suave SIRIUS 3RW30/31

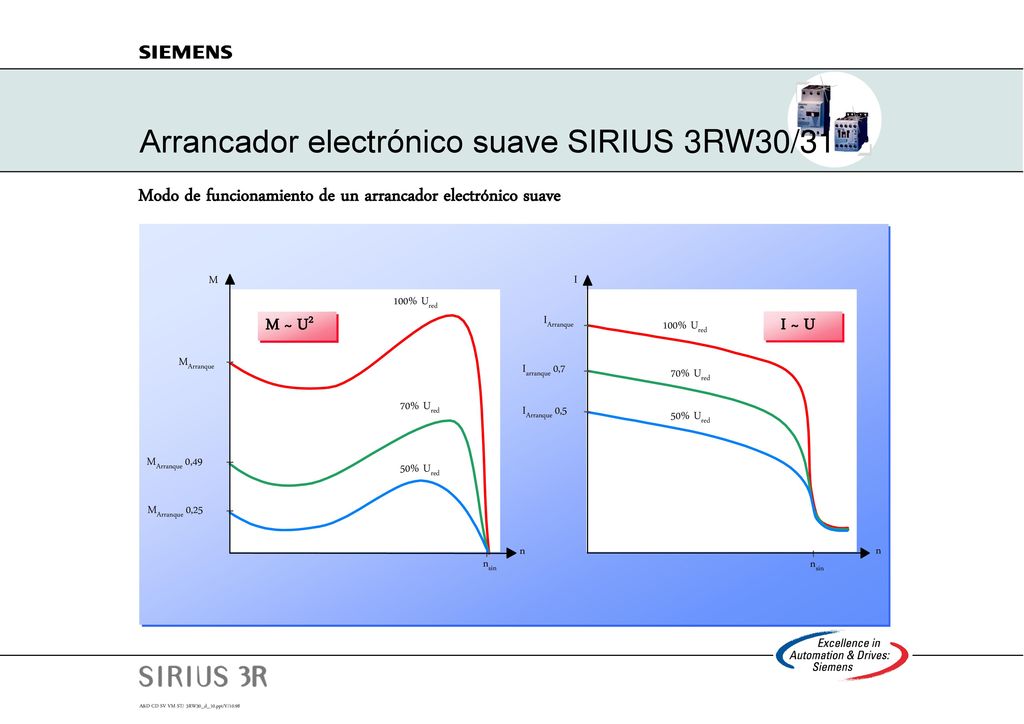

Modo de funcionamiento de un arrancador electrónico suave I IArranque Iarranque 0,7 100% Ured 70% Ured 50% Ured nsin n I ~ U IArranque 0,5 M MArranque MArranque 0,49 MArranque 0,25 M ~ U2

11 Arrancador electrónico suave SIRIUS 3RW30/31

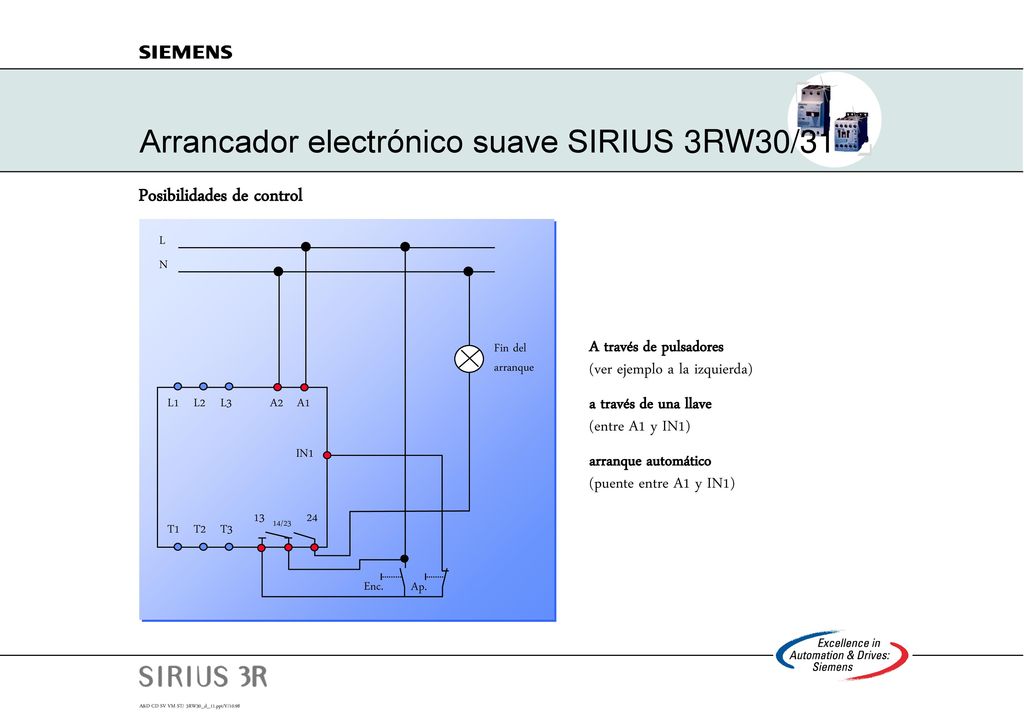

Posibilidades de control L N Fin del arranque A través de pulsadores (ver ejemplo a la izquierda) a través de una llave (entre A1 y IN1) arranque automático (puente entre A1 y IN1) L1 L2 L3 A2 A1 IN1 13 24 T1 T2 T3 14/23 Enc. Ap.

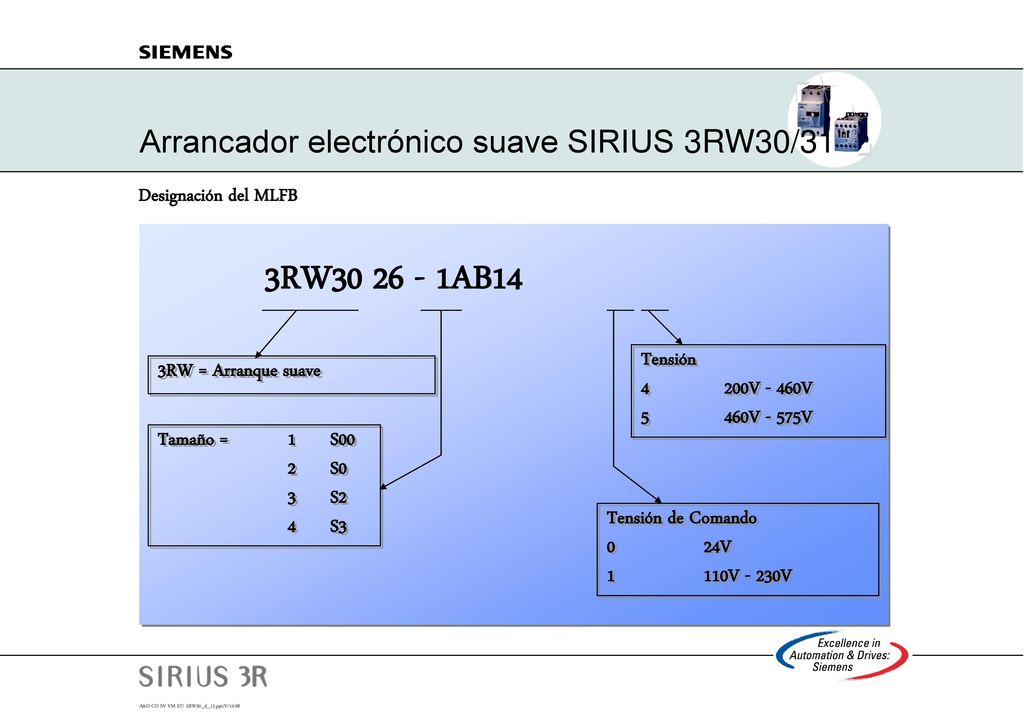

12 3RW30 26 - 1AB14 Arrancador electrónico suave SIRIUS 3RW30/31
Designación del MLFB 3RW AB14 Tensión 4 200V - 460V 5 460V - 575V 3RW = Arranque suave Tamaño = 1 S00 2 S0 3 S2 4 S3 Tensión de Comando 0 24V 1 110V - 230V

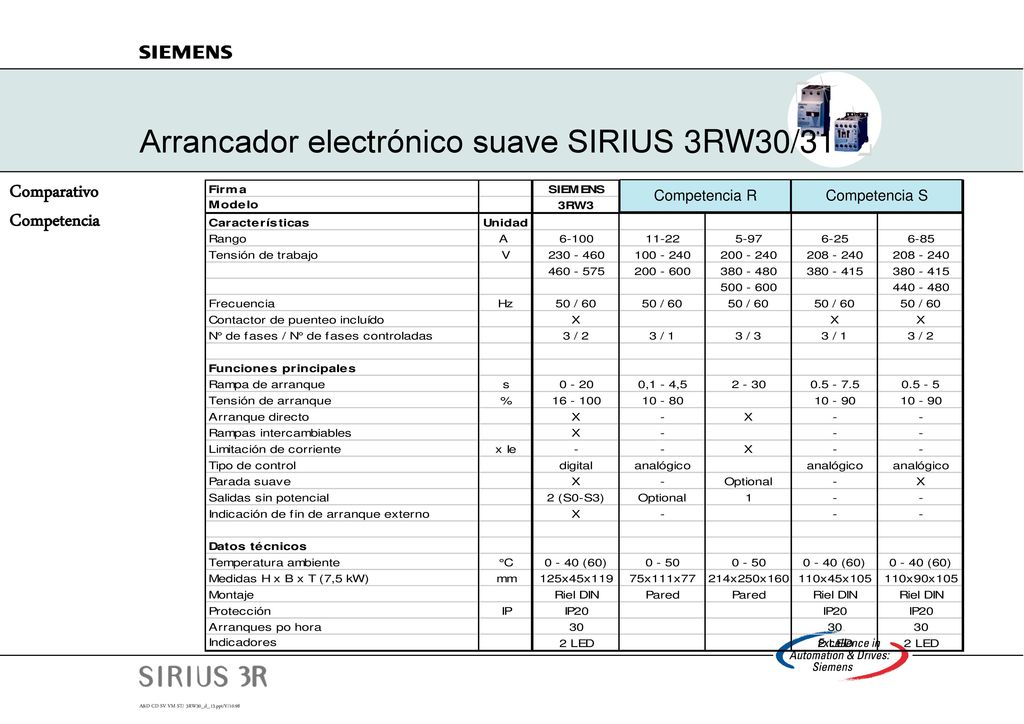

13 Arrancador electrónico suave SIRIUS 3RW30/31
Comparativo Competencia Competencia R Competencia S
