PROYECCIONES TÓRAX ÓSEO

Presentación del tema: "PROYECCIONES TÓRAX ÓSEO"— Transcripción de la presentación:

1 PROYECCIONES TÓRAX ÓSEO
I.E.S. Profesor Gonzalo Huesa CFGS Imagen para el Diagnóstico PROYECCIONES TÓRAX ÓSEO GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

2 Anatomía radiológica de la caja tóracica
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

3 GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

4 Anatomía radiológica de la caja tóracica lateral

5 Tórax proyección PA en bipedestación
1 2 Las radiografías de tórax en PA se imprimen como si el lector mirase la superficie corporal anterior del paciente. Hay que tener en cuenta que con las posiciones PA y PA oblicuas la radiografía es rotada 180º (izquierda a derecha) antes de verla. Así pues, deben interpretarse en el monitor o colocarse en el negatoscopio como si el paciente estuviese mirando al lector. Criterios de evaluación 3 4 Campos pulmonares completos y sin movimiento 5 6 Equidistancia articulaciones esternoclaviculares y la columna al borde costal 7 8 10 pares de costillas 9 Técnica con mayor kV Escápulas no superpuestas 10 Pulmones con contraste óptimo Sombra aérea de la tráquea

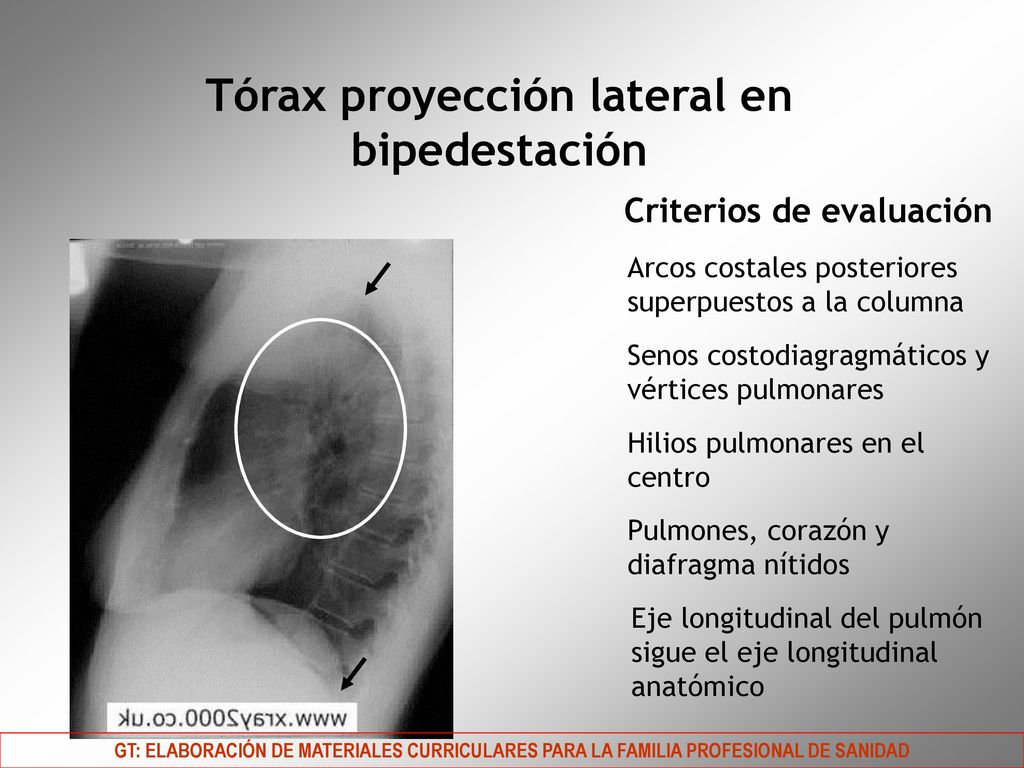

6 Tórax proyección lateral en bipedestación
Criterios de evaluación Arcos costales posteriores superpuestos a la columna Senos costodiagragmáticos y vértices pulmonares Hilios pulmonares en el centro Pulmones, corazón y diafragma nítidos Eje longitudinal del pulmón sigue el eje longitudinal anatómico GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

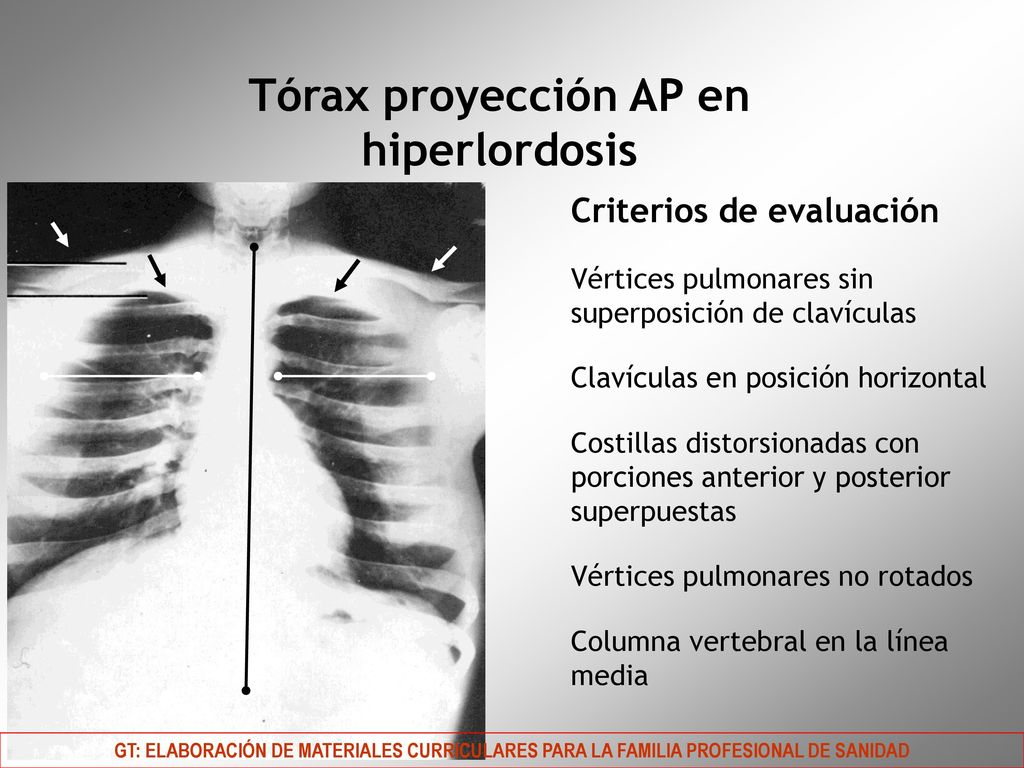

7 Tórax proyección AP en hiperlordosis
Criterios de evaluación Vértices pulmonares sin superposición de clavículas Clavículas en posición horizontal Costillas distorsionadas con porciones anterior y posterior superpuestas Vértices pulmonares no rotados Columna vertebral en la línea media GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

8 Tórax proyección oblicua PA
Criterios de evaluación Corazón y tráquea sin superposición de la columna Campos pulmonares completos Distancia columna-borde costal doble en el lado apartado

9 Tórax proyección AP Criterios de evaluación
Campos pulmonares completos, nítidos y sin movimiento Criterios de evaluación Corazón y grandes vasos magnificados Pulmones de menor tamaño Tráquea superpuesta a columna vertebral Tórax sin rotación Escápula a través de los hombros Contraste óptimo

10 Tórax proyección PA Tórax proyección AP
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

11 Tórax proyección AP decúbito lateral
Criterios de evaluación Tórax sin rotación Campos pulmonares completos Se visualiza si existen: líquido, niveles hidroaéreos o neumotórax Húmeros no superpuestos Pulmones con contraste adecuado GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

12 Esternón proyección lateral
Criterios de evaluación Esternón libre de superposiciones de las costillas Manubrio esternal no superpuesto a partes blandas de los hombros Esternón no ampliado Sombras de las mamas no deben oscurecer porción inferior

13 Esternón proyección oblicua (OAI)
Criterios de evaluación Esternón completo Esternón sin superposición de las vértebras torácicas Respiración suspendida Respiración superficial

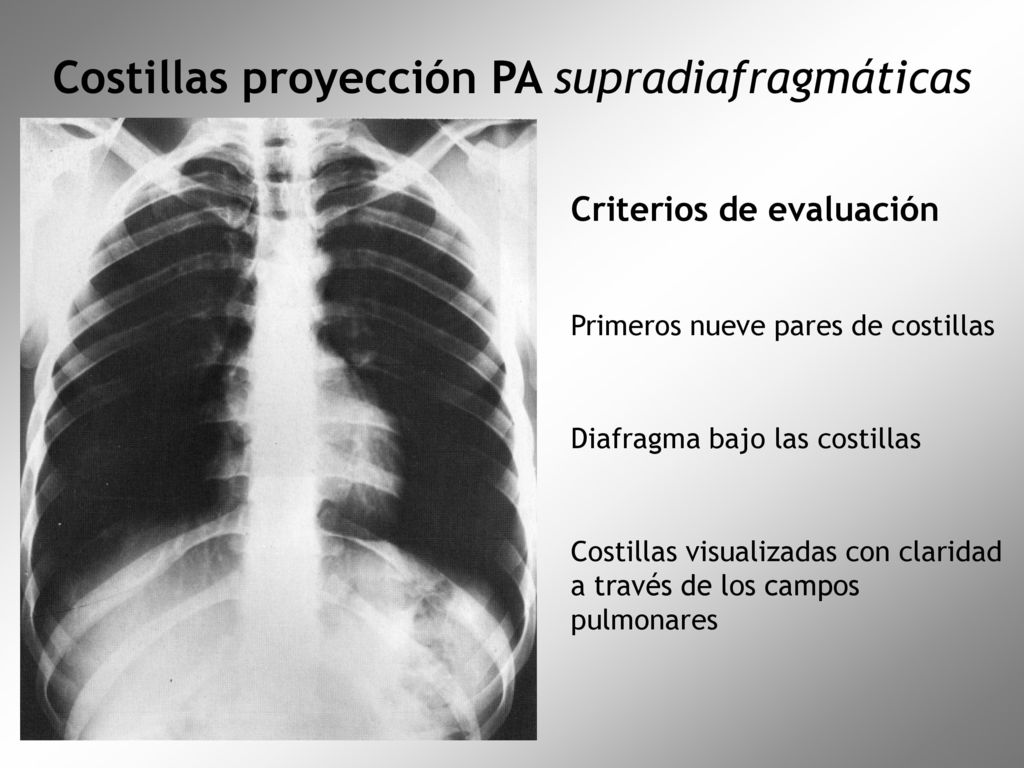

14 Costillas proyección PA supradiafragmáticas
Criterios de evaluación Primeros nueve pares de costillas Diafragma bajo las costillas Costillas visualizadas con claridad a través de los campos pulmonares

15 Costillas proyección oblicua PA izquierda
Criterios de evaluación Primeros diez pares de costillas Diafragma bajo las costillas Costillas visualizadas con claridad a través de los campos pulmonares

16 Costillas proyección AP supradiafragmáticas
Criterios de evaluación Primeros diez pares de costillas Diafragma bajo las costillas Costillas visualizadas con claridad a través de los campos pulmonares GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

17 Costillas proyección AP infradiafragmáticas
Criterios de evaluación Debe observarse la zona torácica inferior y abdominal superior (costillas 8-12) Diafragma proyectado por encima de las costillas estudiadas

18 Costillas proyección AP supradiafragmáticas
Criterios de evaluación Primeros diez pares de costillas Diafragma bajo las costillas Costillas visualizadas con claridad a través de los campos pulmonares

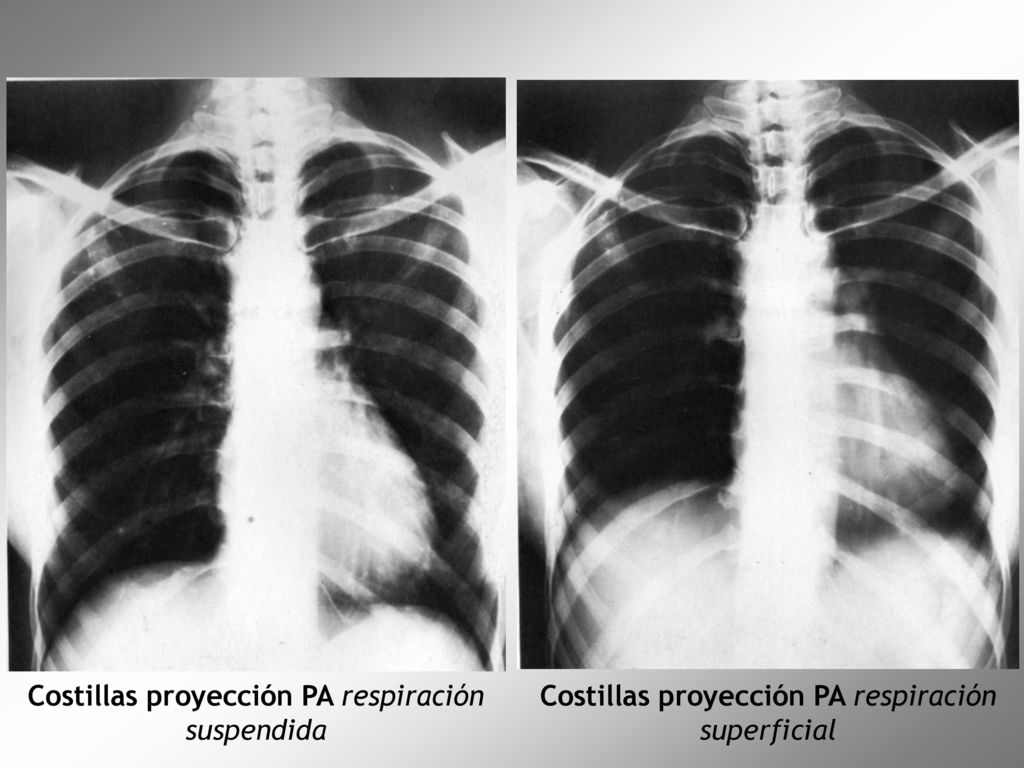

19 Costillas proyección PA respiración suspendida
Costillas proyección PA respiración superficial

20

21 Abdomen proyección AP decúbito supino
Criterios de evaluación Abdomen superior hasta sínfisis púbica Pelvis, columna lumbar y últimas costillas sin rotación Apófisis espinosas en el centro de la columna Columna vertebral en el centro de la imagen Bazo, riñones, musculatura del psoas y reborde inferior hepático

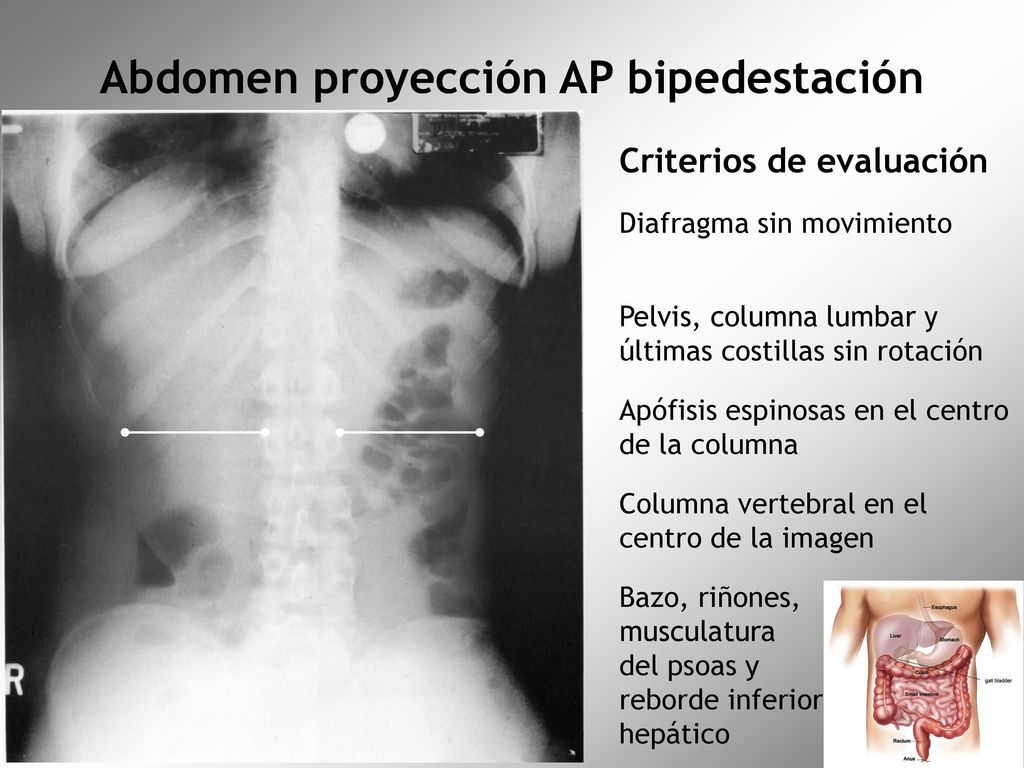

22 Abdomen proyección AP bipedestación
Criterios de evaluación Diafragma sin movimiento Pelvis, columna lumbar y últimas costillas sin rotación Apófisis espinosas en el centro de la columna Columna vertebral en el centro de la imagen Bazo, riñones, musculatura del psoas y reborde inferior hepático

23 Abdomen proyección AP decúbito lateral
Criterios de evaluación Abdomen superior hasta sínfisis púbica Pelvis, columna lumbar y últimas costillas sin rotación Diafragma inmóvil Apófisis espinosas en el centro de la columna Columna vertebral en el centro de la imagen Bazo, riñones, musculatura del psoas y reborde inferior hepático

24 Abdomen proyección lateral

25 Radiografías patológicas

26 Tórax proyección AP decúbito lateral derecho nivel líquido y fisura en pulmón derecho

27 Abdomen proyección AP hepatomegalia

28 Tórax proyección AP decúbito lateral izquierdo niveles hidroaéreos en pulmón derecho

29 Abdomen proyección AP aerosol en recto

30 Abdomen proyección AP cálculo renal

31 Abdomen proyección AP cadena en ano

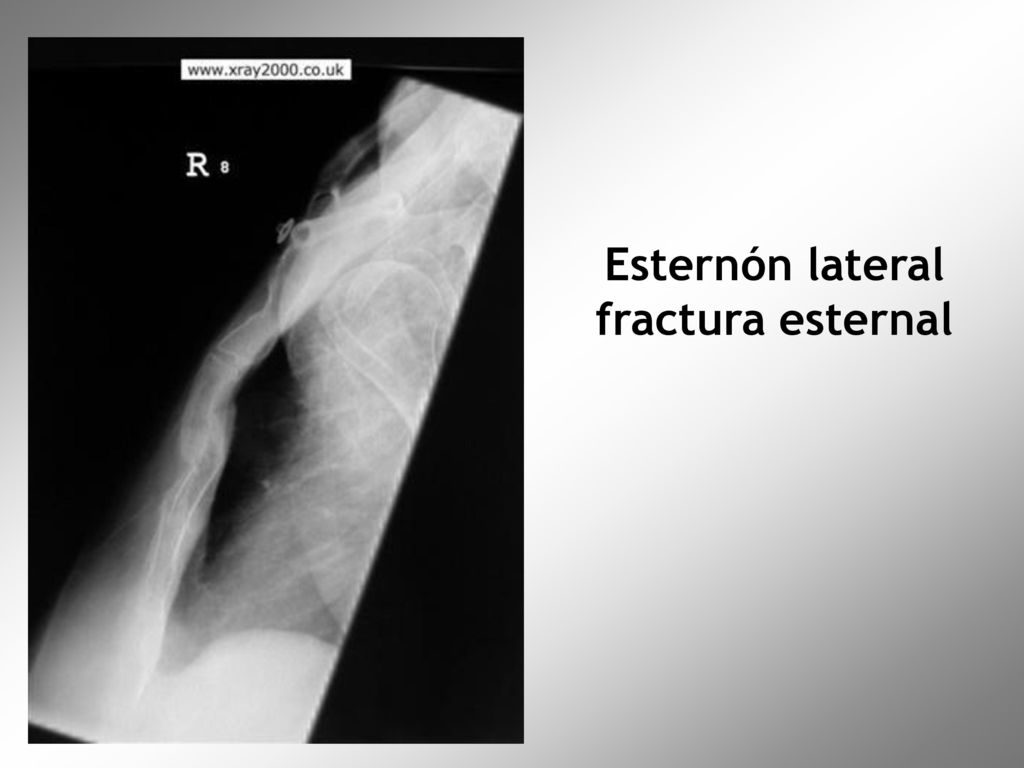

32 Esternón lateral fractura esternal

33 Abdomen proyección lateral aerosol en recto

34 Abdomen proyección AP bipedestación niveles hidroaéreos

35 Tórax proyección AP colapso pulmonar derecho

36 Abdomen proyección AP

37 Abdomen proyección AP decúbito supino obstrucción intestinal

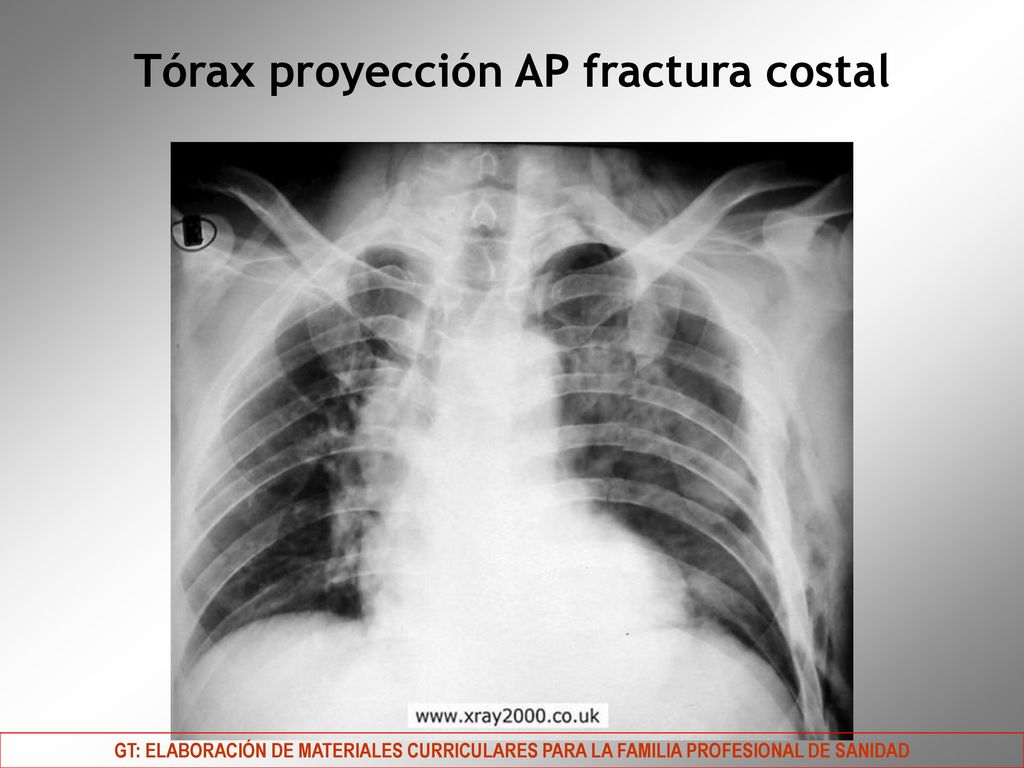

38 Tórax proyección AP fractura costal
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

39 Abdomen proyección AP paquetes de droga

40 Abdomen proyección AP distensión de sigmoides

41 Abdomen proyección AP colitis

42 Abdomen proyección AP paquetes de droga

43 Tórax proyección PA metástasis pulmonar

44 Abdomen proyección PA fetos gemelos
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

45 Abdomen proyección AP decúbito lateral obstrucción

46 Abdomen proyección PA feto
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

47 Tórax proyección PA válvula aórtica
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

48 Abdomen proyección AP envase de colonia

49 Tórax proyección PA tumor
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

50 Abdomen proyección AP aire en intestino delgado
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD

51 Tórax proyección PA asma
GT: ELABORACIÓN DE MATERIALES CURRICULARES PARA LA FAMILIA PROFESIONAL DE SANIDAD
