1 “DISEÑO PARA LA FABRICACIÓN ADITIVA
TRABAJO FINAL DE GRADO “DISEÑO PARA LA FABRICACIÓN ADITIVA DE CALZADO” Autor: Adrián Visier Martín Tutor: Andrés Conejero Rodilla Año: Septiembre 2016

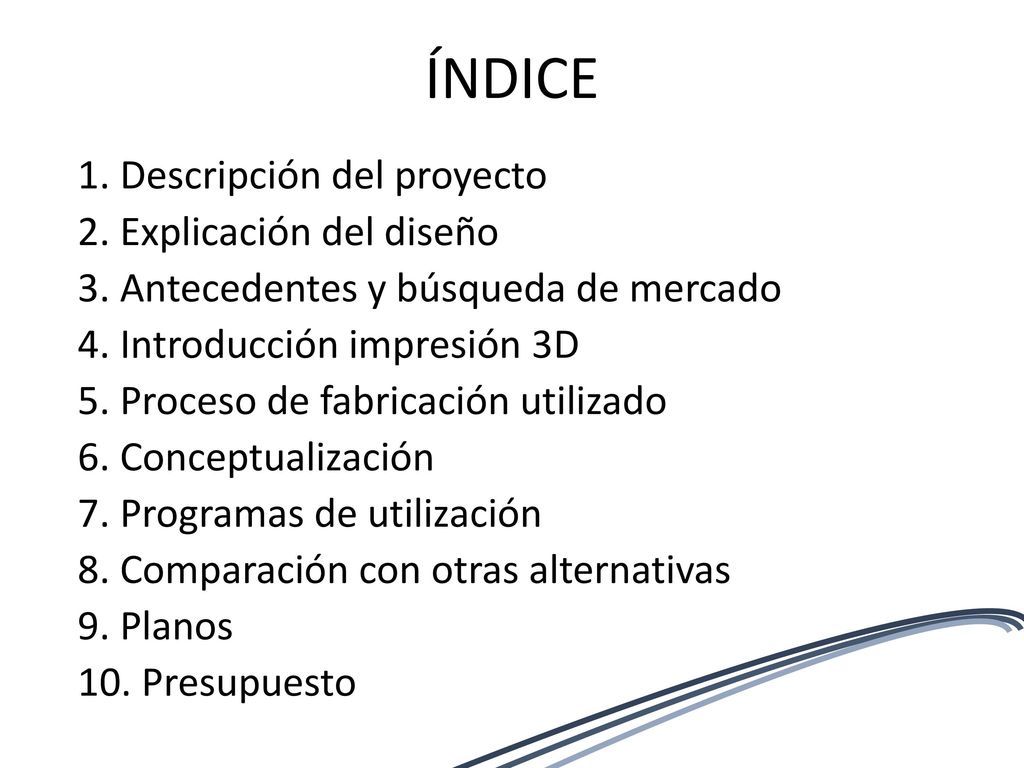

2 ÍNDICE 1. Descripción del proyecto 2. Explicación del diseño 3. Antecedentes y búsqueda de mercado 4. Introducción impresión 3D 5. Proceso de fabricación utilizado 6. Conceptualización 7. Programas de utilización 8. Comparación con otras alternativas 9. Planos 10. Presupuesto

3 1. Descripción del proyecto

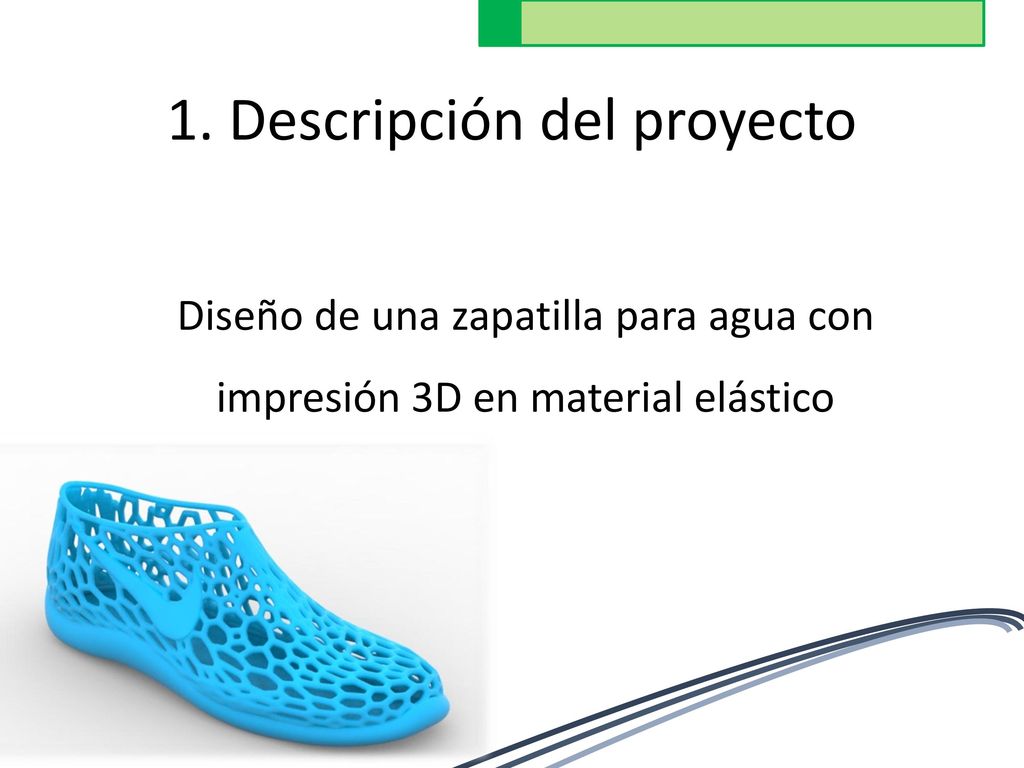

Diseño de una zapatilla para agua con impresión 3D en material elástico

4 2. Explicación del diseño
Suela deportiva Diseño geométrico Agujeros en la geometría Para la impresión se ha tenido en cuenta las guías de diseño Material flexible

5 3. Antecedentes y búsqueda de mercado

6 4. Introducción impresión 3D

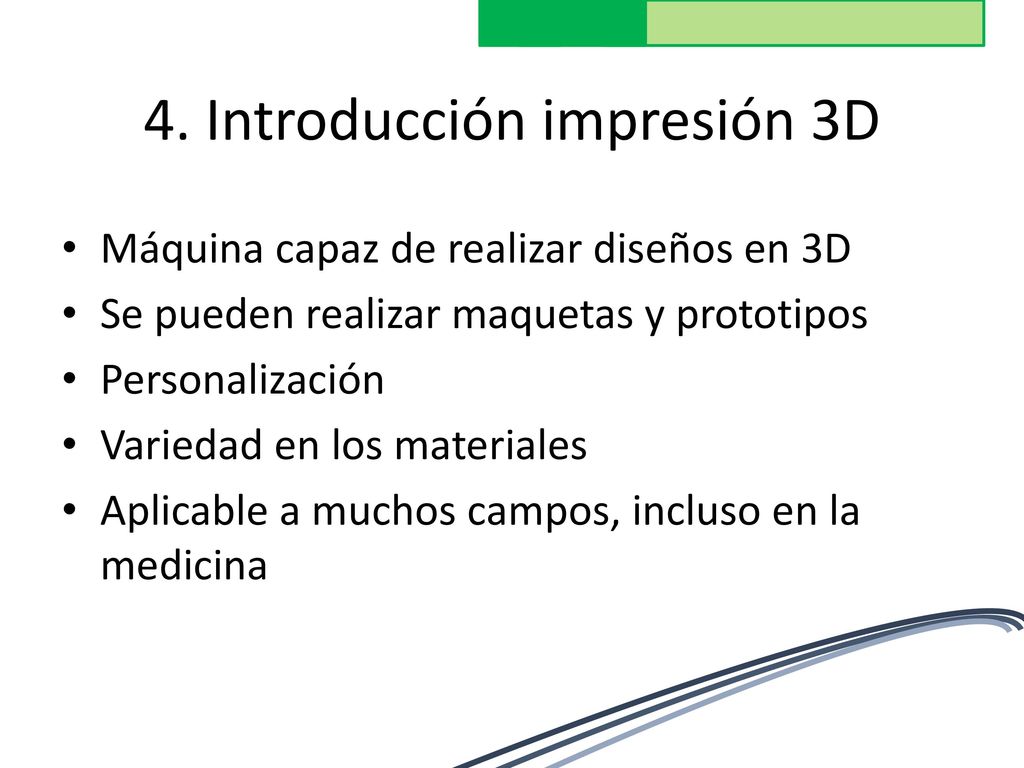

Máquina capaz de realizar diseños en 3D Se pueden realizar maquetas y prototipos Personalización Variedad en los materiales Aplicable a muchos campos, incluso en la medicina

7 5. Proceso de fabricación utilizado

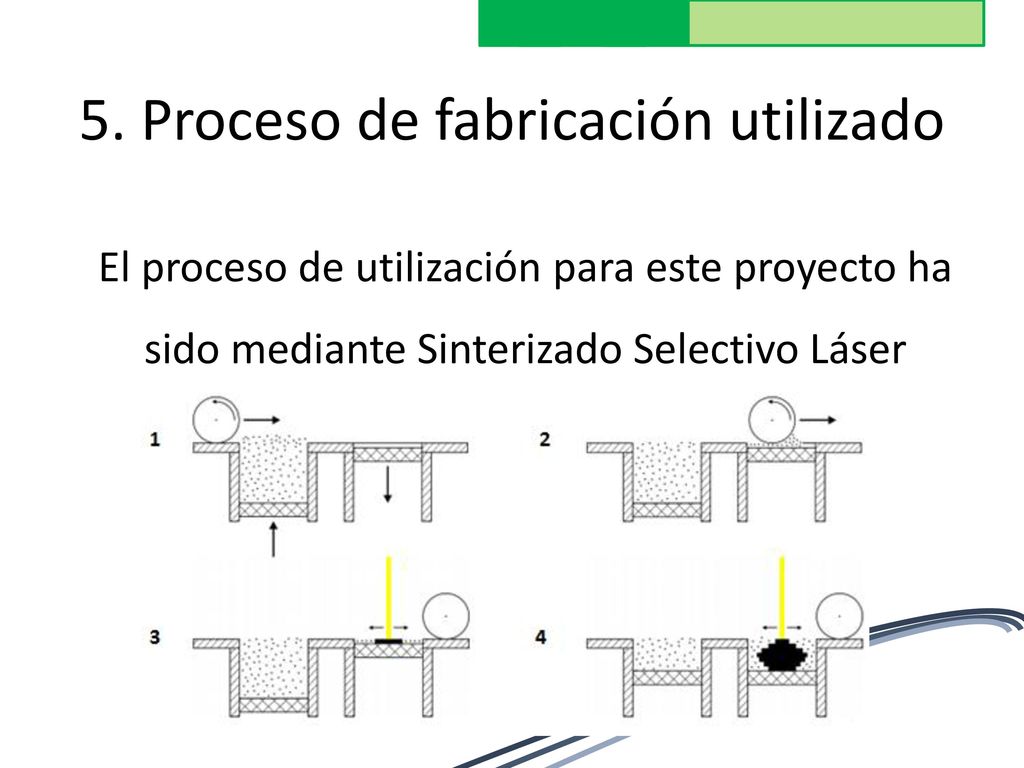

El proceso de utilización para este proyecto ha sido mediante Sinterizado Selectivo Láser

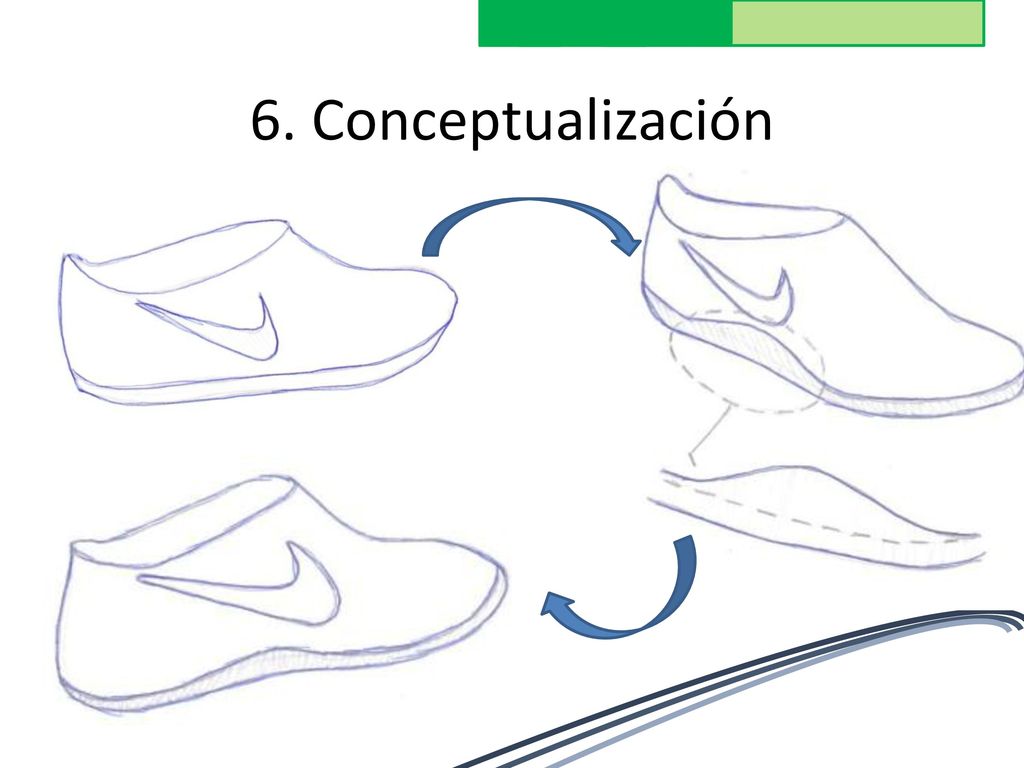

8 6. Conceptualización

9 7. Programas de utilización

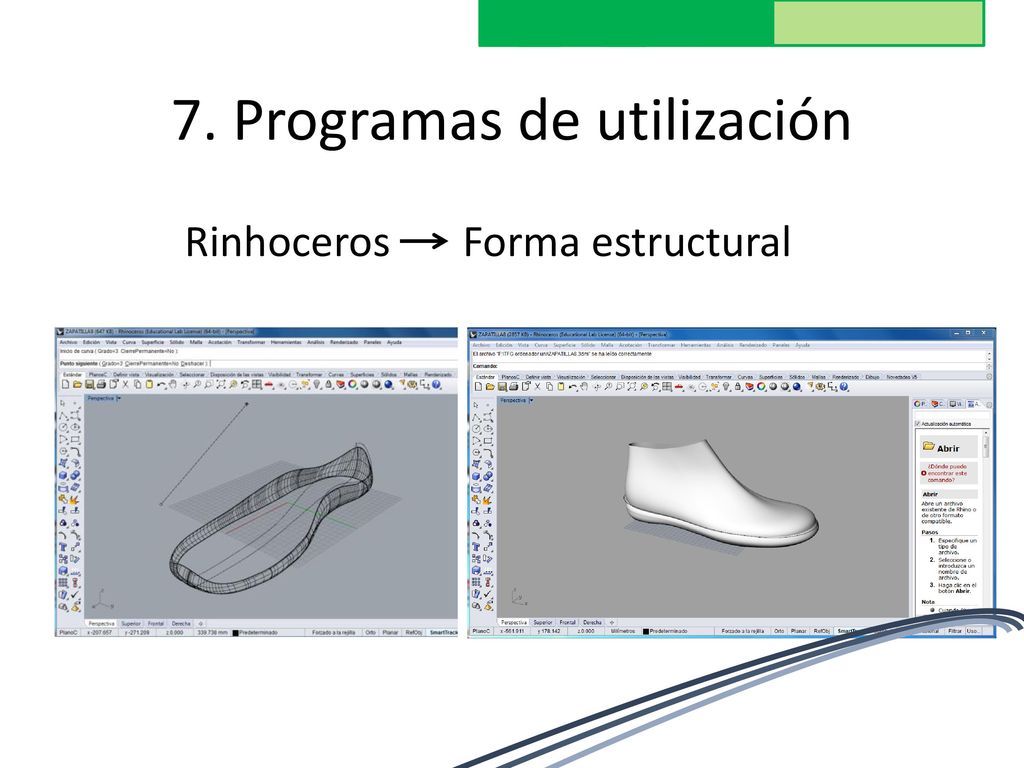

Rinhoceros Forma estructural Mencionar más detalladamente los programas y por encima los que no he usado.

10 7. Programas de utilización

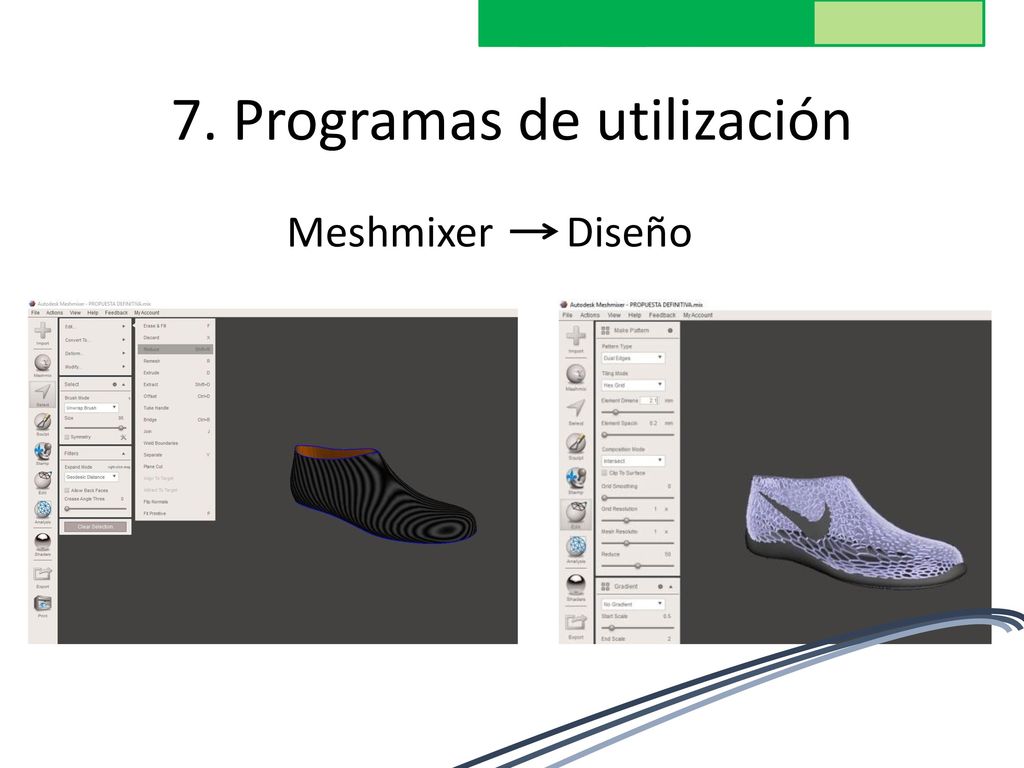

Meshmixer Diseño Mencionar más detalladamente los programas y por encima los que no he usado.

11 7. Programas de utilización

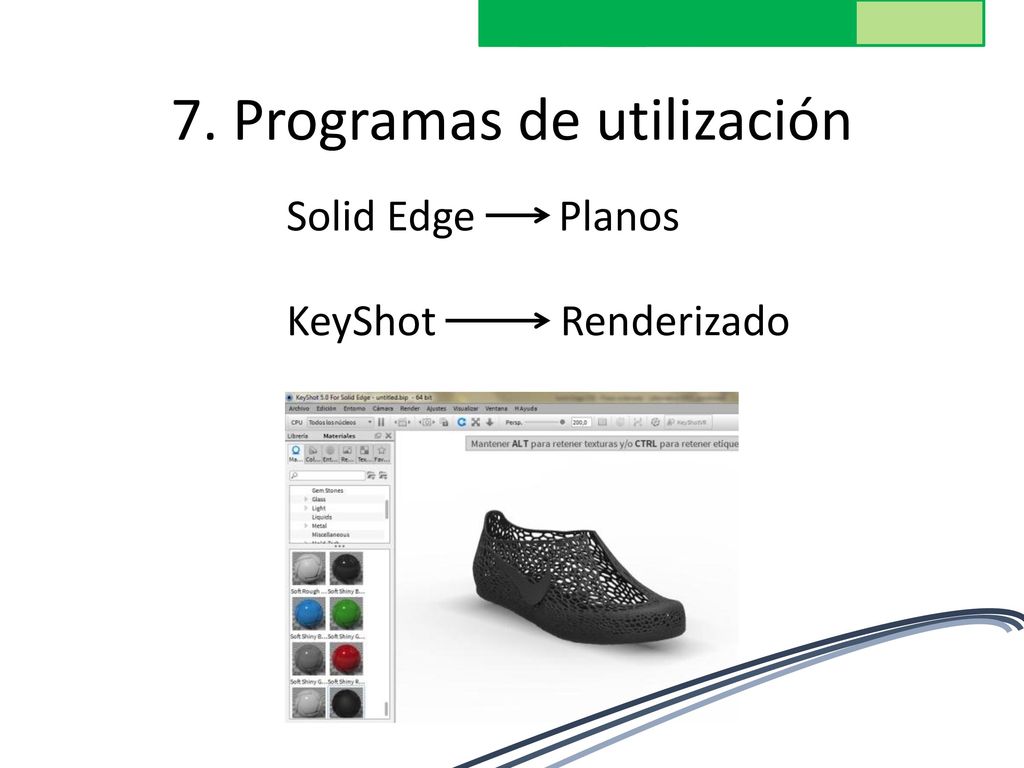

Solid Edge Planos KeyShot Renderizado Mencionar más detalladamente los programas y por encima los que no he usado.

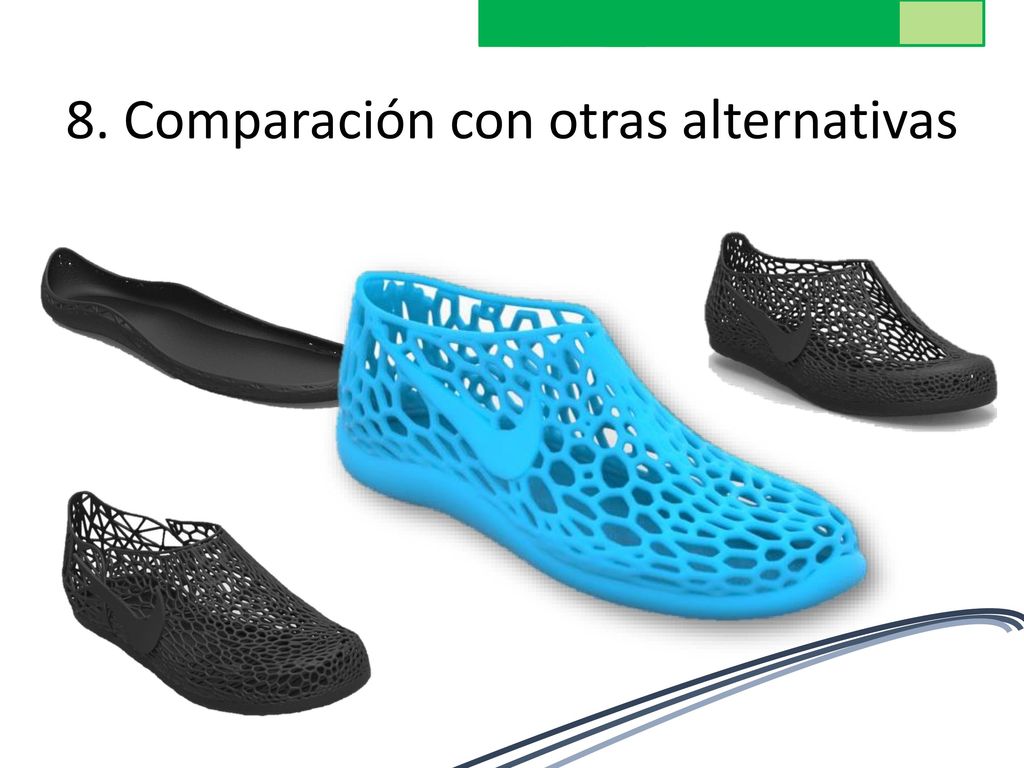

12 8. Comparación con otras alternativas

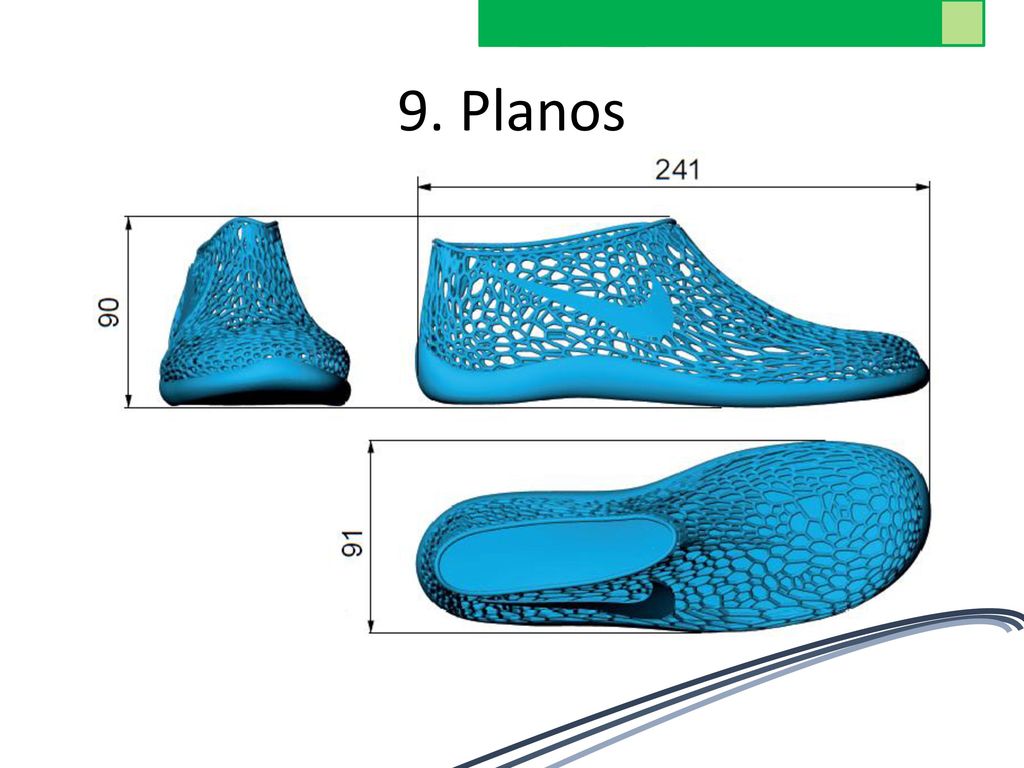

13 9. Planos Hablar de que en estos casos se entrega el archivo.
Que se ha hecho por secciones para que se pueda ver algo más detallado

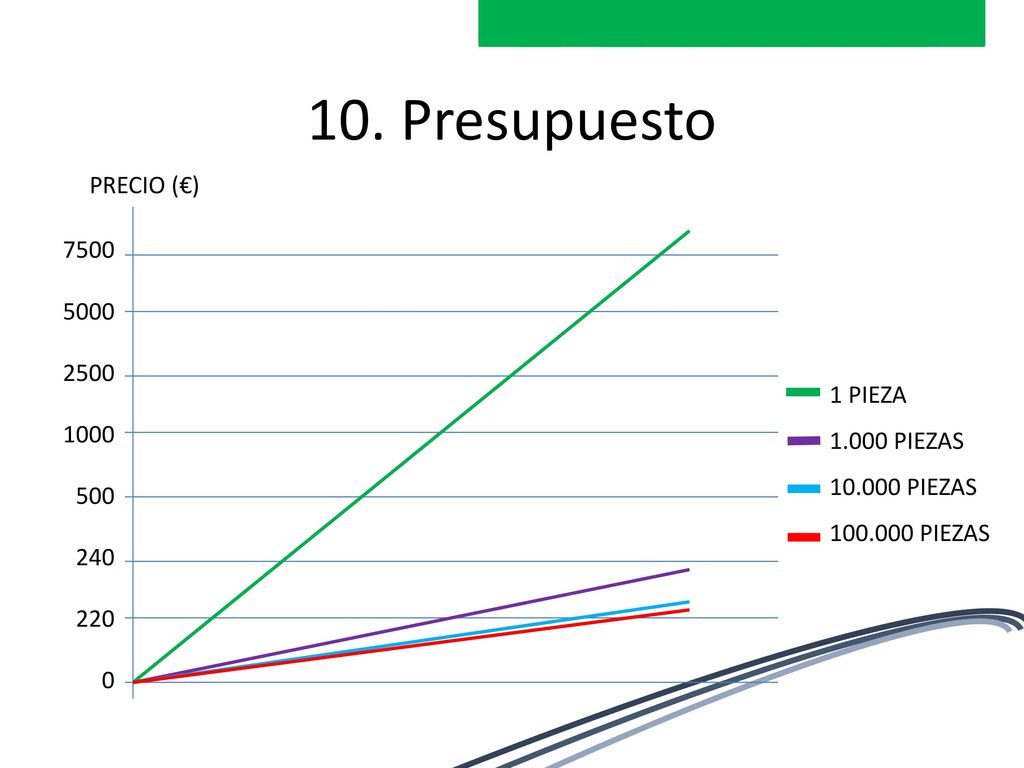

14 10. Presupuesto PRECIO (€) 7500 5000 2500 1000 500 240 1 PIEZA
220 1 PIEZA 1.000 PIEZAS PIEZAS PIEZAS Se han realizado dos presupuestos, uno como empresario y otro como diseñador que subcontrata la impresión a una empresa externa. Debido al precio de la Impresora 3D de Sinterizado Selectivo Laser, este presupuesto es inviable, por lo menos durante los inicios para este tipo de proyectos. Por lo tanto se va a presentar a continuación el presupuesto como diseñador subcontratador.
