1 Impresión 3D Impresión 3D Realizado por: Hostiliano R. Kevin

2 ¿Qué es la impresión 3D? La impresión 3D es un grupo de tecnologías de fabricación por adición donde un objeto tridimensional es creado mediante la superposición de capas sucesivas de material. Las impresoras 3D son por lo general más rápidas, más baratas y más fáciles de usar quías de fabricación por adición, aunque como cualquier proceso industrial, estarán sometidas a un compromiso entre su precio de adquisición y la tolerancia en las medidas de los objetos producidos. Las impresoras 3D ofrecen a los desarrolladores de producto, la capacidad para imprimir partes y montajes hechas de diferentes materiales con diferentes propiedades físicas y mecánicas, a menudo con un simple proceso de montaje. Las tecnologías avanzadas de impresión 3D, pueden incluso ofrecer modelos que pueden servir como prototipos de producto.

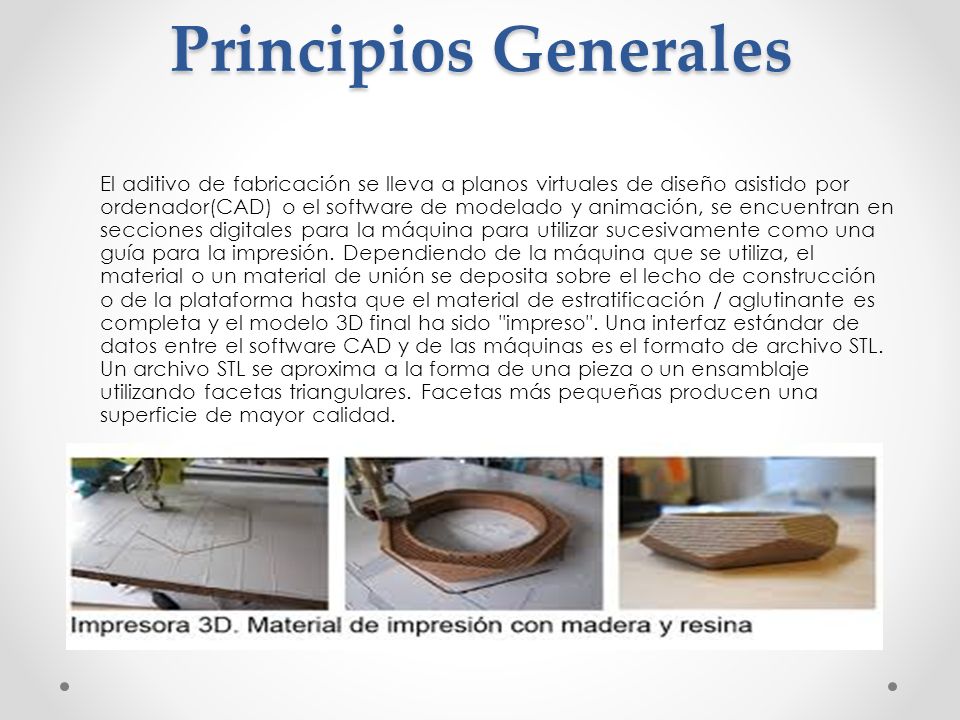

3 Principios Generales El aditivo de fabricación se lleva a planos virtuales de diseño asistido por ordenador(CAD) o el software de modelado y animación, se encuentran en secciones digitales para la máquina para utilizar sucesivamente como una guía para la impresión. Dependiendo de la máquina que se utiliza, el material o un material de unión se deposita sobre el lecho de construcción o de la plataforma hasta que el material de estratificación / aglutinante es completa y el modelo 3D final ha sido "impreso". Una interfaz estándar de datos entre el software CAD y de las máquinas es el formato de archivo STL. Un archivo STL se aproxima a la forma de una pieza o un ensamblaje utilizando facetas triangulares. Facetas más pequeñas producen una superficie de mayor calidad.

4 Métodos TipoTecnologíasMateriales ExtrusiónModelado por deposición fundida (FDM) Termoplásticos (por ejemplo PLA, ABS), HDPE, metales eutécticos, materiales comestibles HiladoFabricación por haz de electrones (EBF 3 )Casi cualquier aleación. Granulado Sinterizado directo de metal por láser (DMLS) Casi cualquier aleación. Fusión por haz de electrones (EBM)Aleaciones de titanio Sinterizado selectivo por calor (SHS)Polvo termoplástico Sinterizado selectivo por láser (SLS) Termoplásticos, polvos metálicos, polvos cerámicos Proyección aglutinante (DSPC)Yeso LaminadoLaminado de capas (LOM)Papel, papel de aluminio, capa de plástico Fotoquímicos Estereolitografía (SLA)Fotopolímero Fotopolimerización por luz ultravioleta (SGC) Fotopolímero

5 Impresión por inyección Un método de impresión 3D consiste en el sistema de impresión por inyección. La impresora crea el modelo de capa en capa esparciendo una capa de polvo (plástico o resinas) e inyecta un coaligante por inyección en la sección de la pieza. El proceso es repetido hasta que todas las capas han sido impresas. Esta tecnología es la única que permite la impresión de prototipos a todo color, permitiendo, además, extraplanos o salientes.

6 Acabados A diferencia de la estereolitografía, la impresión 3D por inyección está optimizada para obtener velocidad, coste bajo y facilidad de uso, todo lo cual hace de ella una técnica muy útil para etapas tempranas de diseño en ingeniería. No son necesarios materiales químicos tóxicos como los usados en estereolitografía y mínimo trabajo de post-impresión es requerido para el acabado; la única necesidad es el soplado del polvo sobrante después del proceso de impresión, o la retirada de material de soporte en otras técnicas. Las impresiones de polvo coaligado pueden ser endurecidas en el futuro por cera, o por impregnación de polímeto termoplástico. Las piezas FDM pueden ser endurecidas mediante filtrado de otro metal en la pieza.

7 Vendedores y servicios Proveedores Compañías tales como Objet Geometries, Voxeljet, Stratasys, 3D Systems, EOS GmbH son proveedores de impresoras industriales. Otras como ultimaker, makerbot, Asturbot proveen kits para crear tu propia impresora 3D. Otros servicios Algunas compañías como Shapeways, Sculpteo, Ponoko o Cresilas desde 1993, ofrecen servicios de impresión 3D on-line, abiertos tanto a la industria como a clientes individuales. Una vez enviado el diseño 3D en el formato pedido, la compañía se hace cargo de la impresión y del envío de la pieza terminada al cliente.
