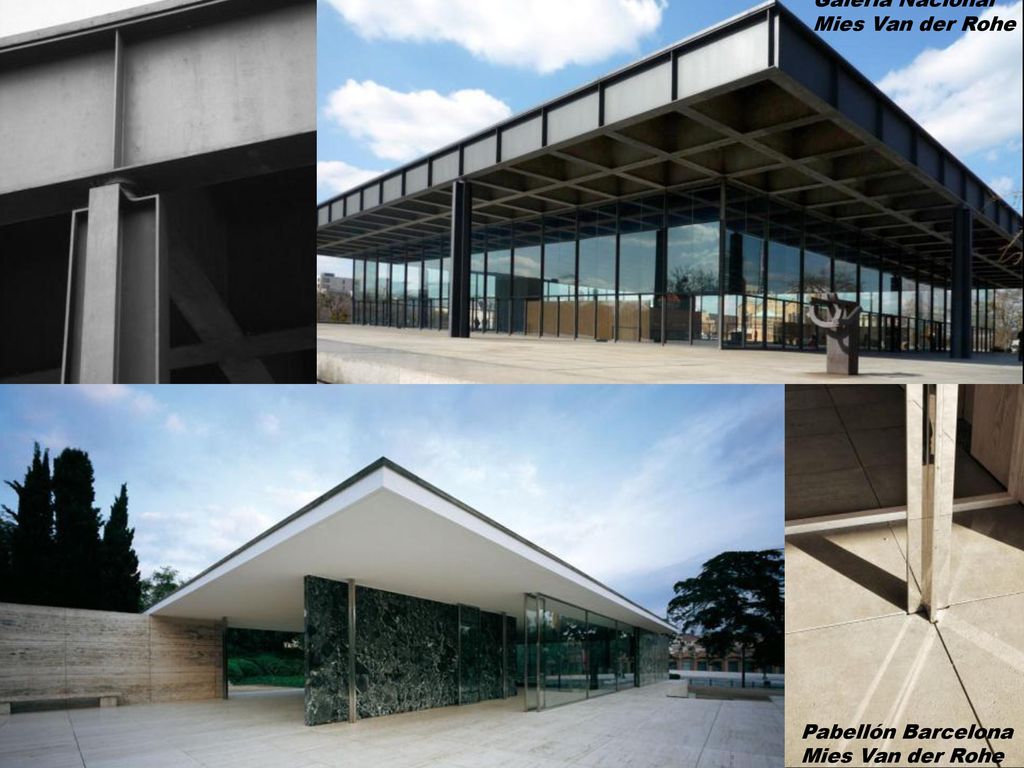

1 Galería Nacional Mies Van der Rohe Pabellón Barcelona Mies Van der Rohe

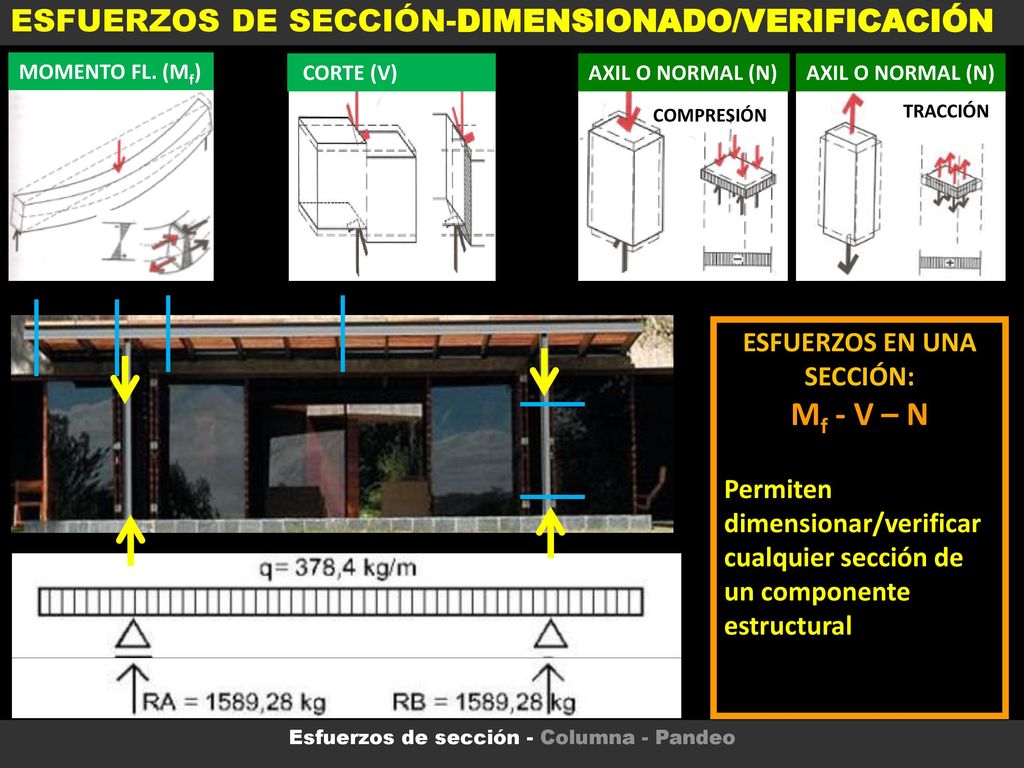

2 ESFUERZOS EN UNA SECCIÓN:
ESFUERZOS DE SECCIÓN-DIMENSIONADO/VERIFICACIÓN MOMENTO FL. (Mf) CORTE (V) AXIL O NORMAL (N) AXIL O NORMAL (N) COMPRESIÓN TRACCIÓN ESFUERZOS EN UNA SECCIÓN: Mf - V – N Permiten dimensionar/verificar cualquier sección de un componente estructural TRACCIÓN Esfuerzos de sección - Columna - Pandeo

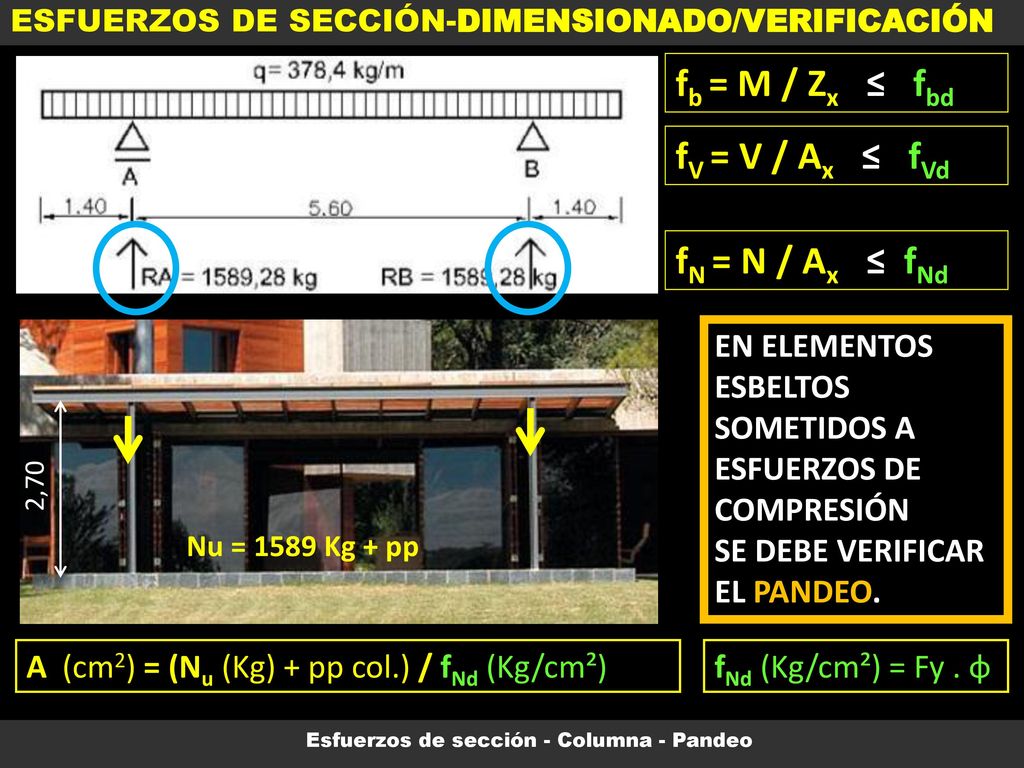

3 Esfuerzos de sección - Columna - Pandeo
ESFUERZOS DE SECCIÓN-DIMENSIONADO/VERIFICACIÓN fb = M / Zx ≤ fbd fV = V / Ax ≤ fVd fN = N / Ax ≤ fNd EN ELEMENTOS ESBELTOS SOMETIDOS A ESFUERZOS DE COMPRESIÓN SE DEBE VERIFICAR EL PANDEO. 2,70 Nu = 1589 Kg + pp A (cm2) = (Nu (Kg) + pp col.) / fNd (Kg/cm²) fNd (Kg/cm²) = Fy . φ Esfuerzos de sección - Columna - Pandeo

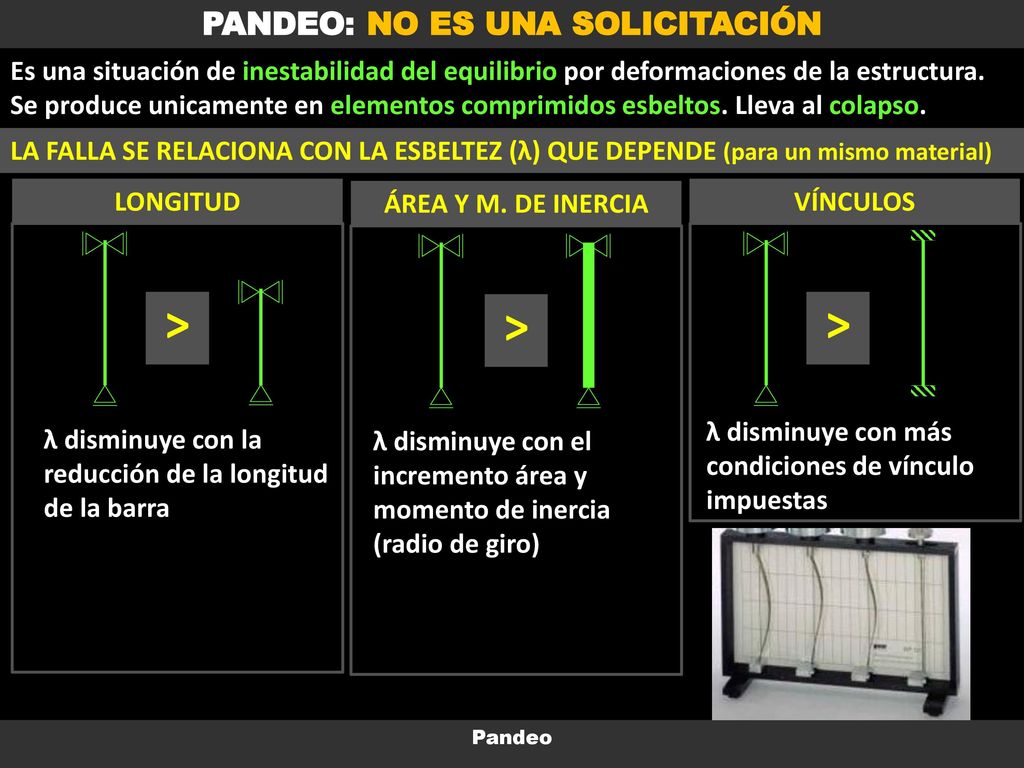

4 PANDEO: NO ES UNA SOLICITACIÓN
Es una situación de inestabilidad del equilibrio por deformaciones de la estructura. Se produce unicamente en elementos comprimidos esbeltos. Lleva al colapso. LA FALLA SE RELACIONA CON LA ESBELTEZ (λ) QUE DEPENDE (para un mismo material) LONGITUD ÁREA Y M. DE INERCIA VÍNCULOS < < < λ disminuye con más condiciones de vínculo impuestas λ disminuye con la reducción de la longitud de la barra λ disminuye con el incremento área y momento de inercia (radio de giro) Pandeo

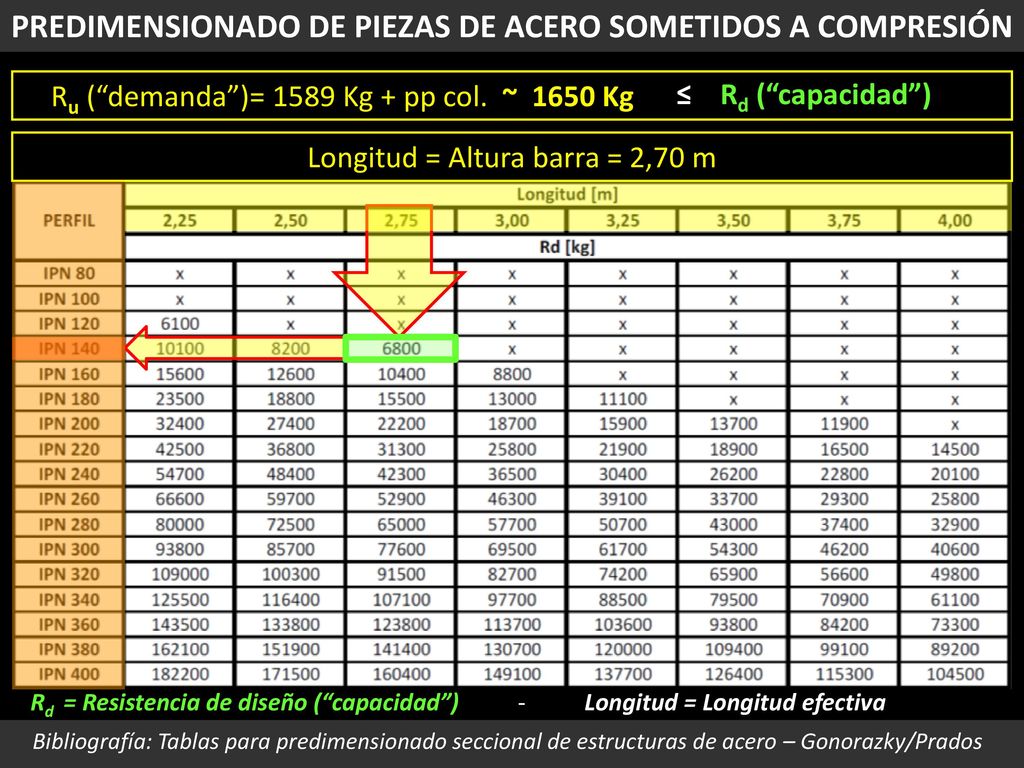

5 PREDIMENSIONADO DE PIEZAS DE ACERO SOMETIDOS A COMPRESIÓN
Ru (“demanda”)= 1589 Kg + pp col. ~ Kg ≤ Rd (“capacidad”) Longitud = Altura barra = 2,70 m Rd = Resistencia de diseño (“capacidad”) Longitud = Longitud efectiva Bibliografía: Tablas para predimensionado seccional de estructuras de acero – Gonorazky/Prados

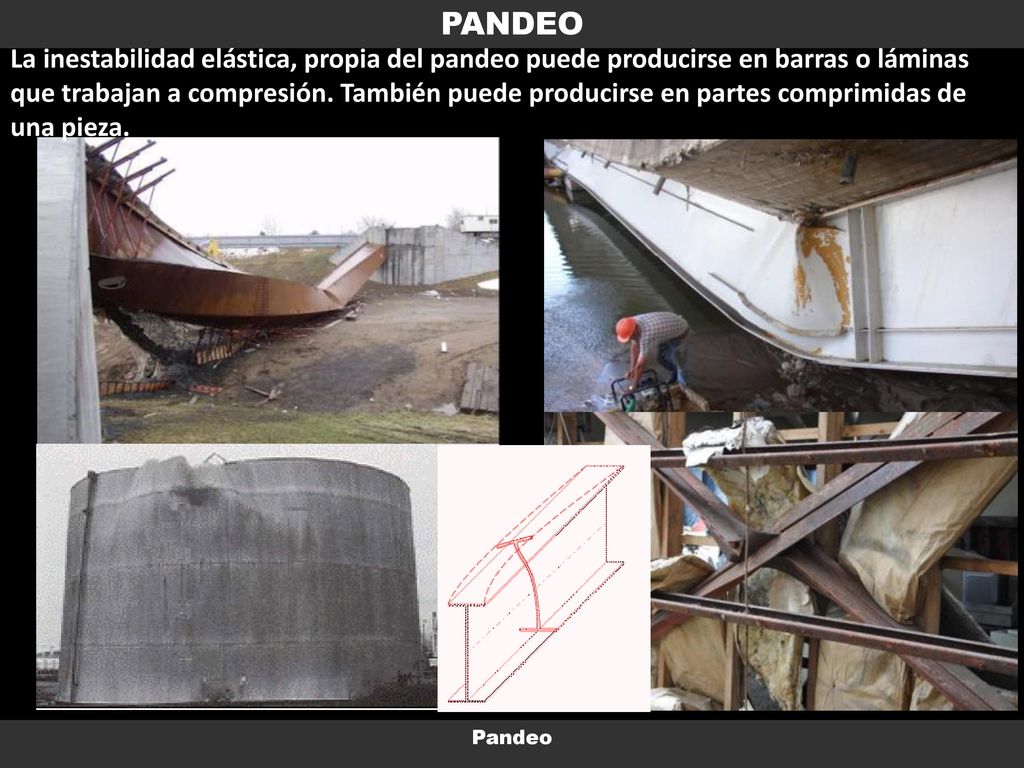

6 PANDEO La inestabilidad elástica, propia del pandeo puede producirse en barras o láminas que trabajan a compresión. También puede producirse en partes comprimidas de una pieza. Pandeo
