INSTALACIONES ELECTRICAS

Presentación del tema: "INSTALACIONES ELECTRICAS"— Transcripción de la presentación:

1 INSTALACIONES ELECTRICAS
PROCESO CONSTRUCTIVO

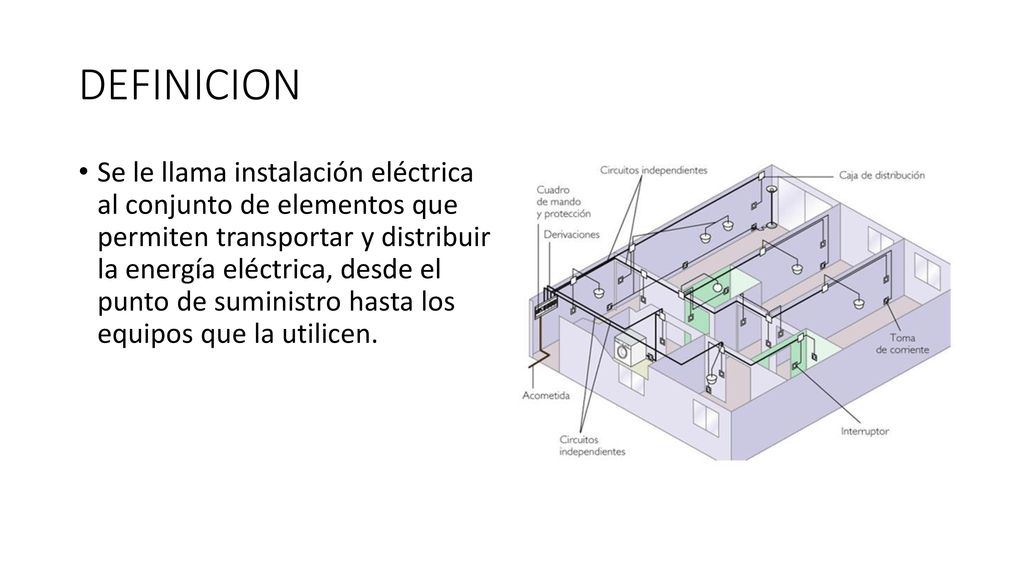

2 DEFINICION Se le llama instalación eléctrica al conjunto de elementos que permiten transportar y distribuir la energía eléctrica, desde el punto de suministro hasta los equipos que la utilicen.

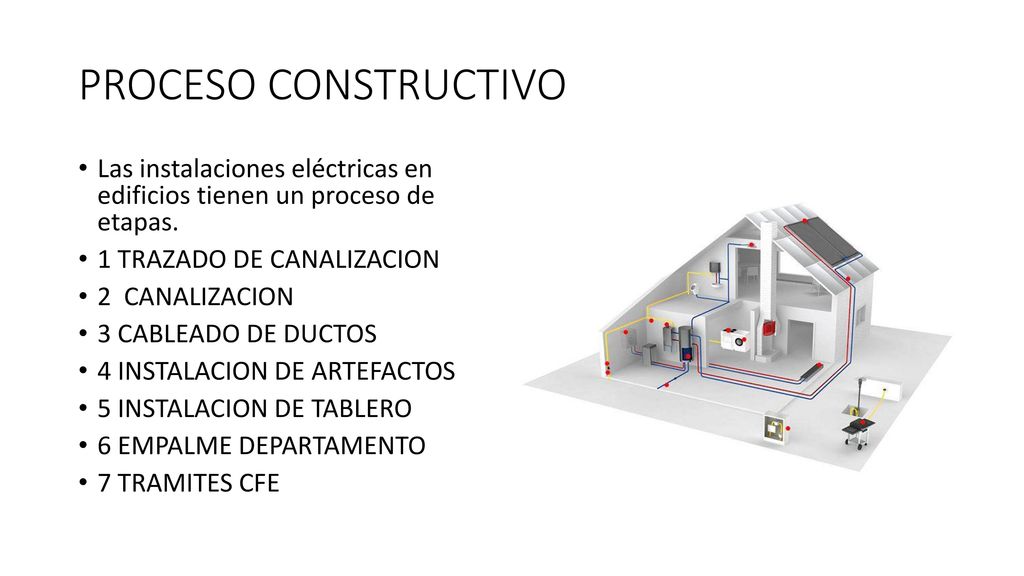

3 PROCESO CONSTRUCTIVO Las instalaciones eléctricas en edificios tienen un proceso de etapas. 1 TRAZADO DE CANALIZACION 2 CANALIZACION 3 CABLEADO DE DUCTOS 4 INSTALACION DE ARTEFACTOS 5 INSTALACION DE TABLERO 6 EMPALME DEPARTAMENTO 7 TRAMITES CFE

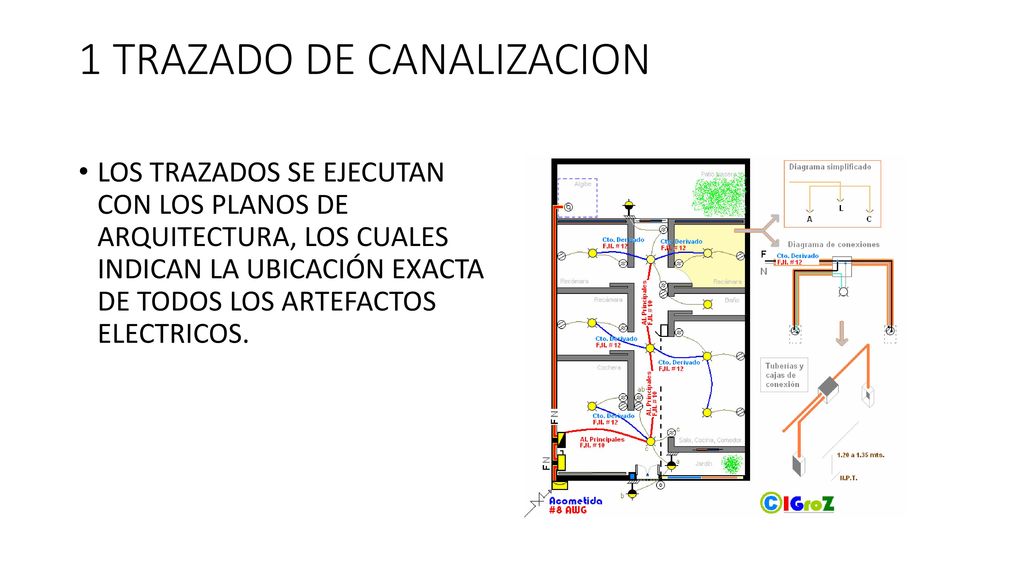

4 1 TRAZADO DE CANALIZACION
LOS TRAZADOS SE EJECUTAN CON LOS PLANOS DE ARQUITECTURA, LOS CUALES INDICAN LA UBICACIÓN EXACTA DE TODOS LOS ARTEFACTOS ELECTRICOS.

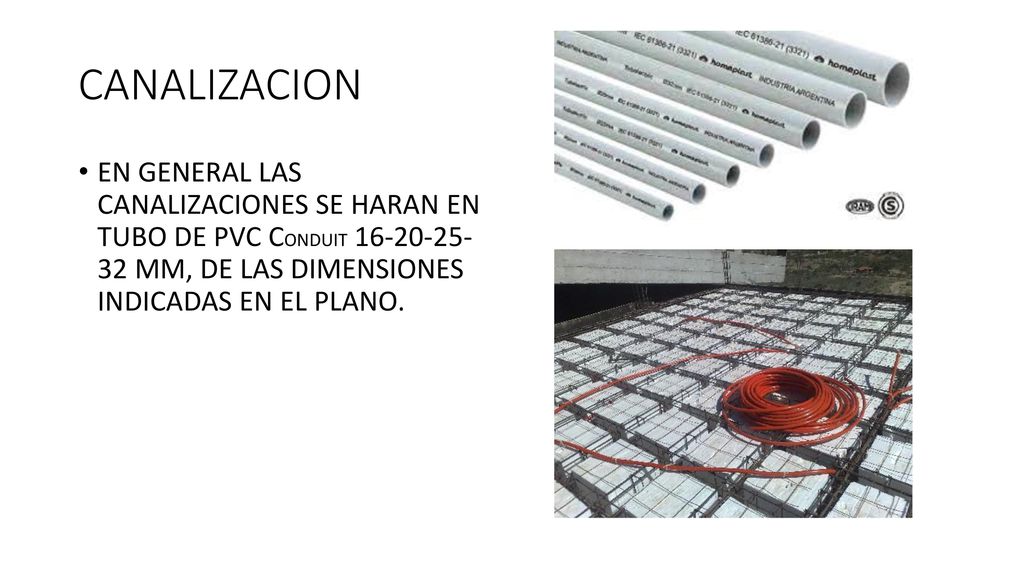

5 CANALIZACION EN GENERAL LAS CANALIZACIONES SE HARAN EN TUBO DE PVC CONDUIT MM, DE LAS DIMENSIONES INDICADAS EN EL PLANO.

6 CABLEADO DE DUCTOS SE UTILIZA CABLE DE COBRE BLANDO CON AISLACION TERMOPLASTICA MINIMA DE 600 V. LA SECCION MINIMA USADA ES DE 14 AWG PARA ENCHUFES NORMALES Y DE FUERZA

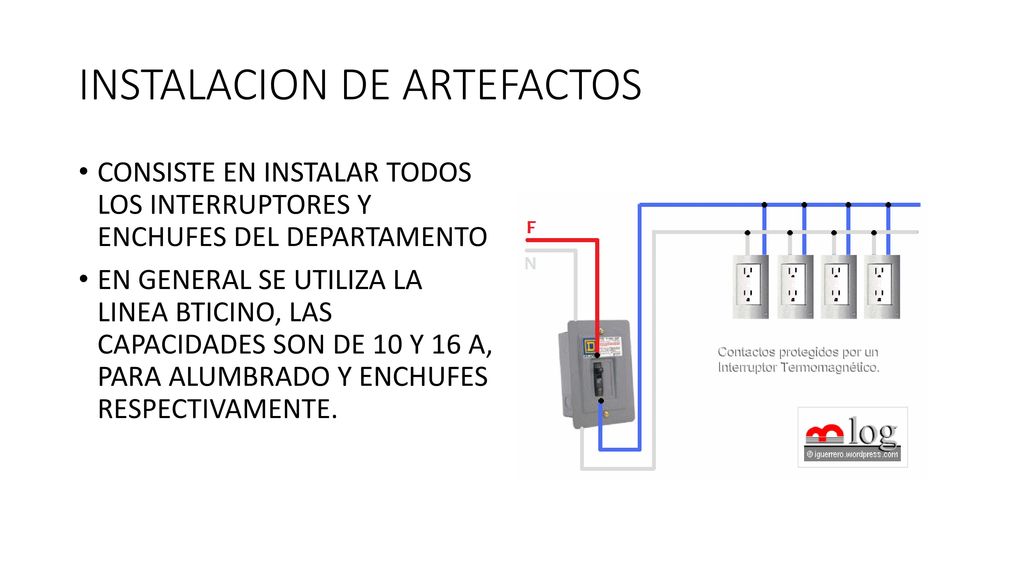

7 INSTALACION DE ARTEFACTOS
CONSISTE EN INSTALAR TODOS LOS INTERRUPTORES Y ENCHUFES DEL DEPARTAMENTO EN GENERAL SE UTILIZA LA LINEA BTICINO, LAS CAPACIDADES SON DE 10 Y 16 A, PARA ALUMBRADO Y ENCHUFES RESPECTIVAMENTE.

8 PARA LOS INTERRUPPTORES SE COLOCARAN A 1. 1 M DE ALTURA Y ENCHUFES A 0

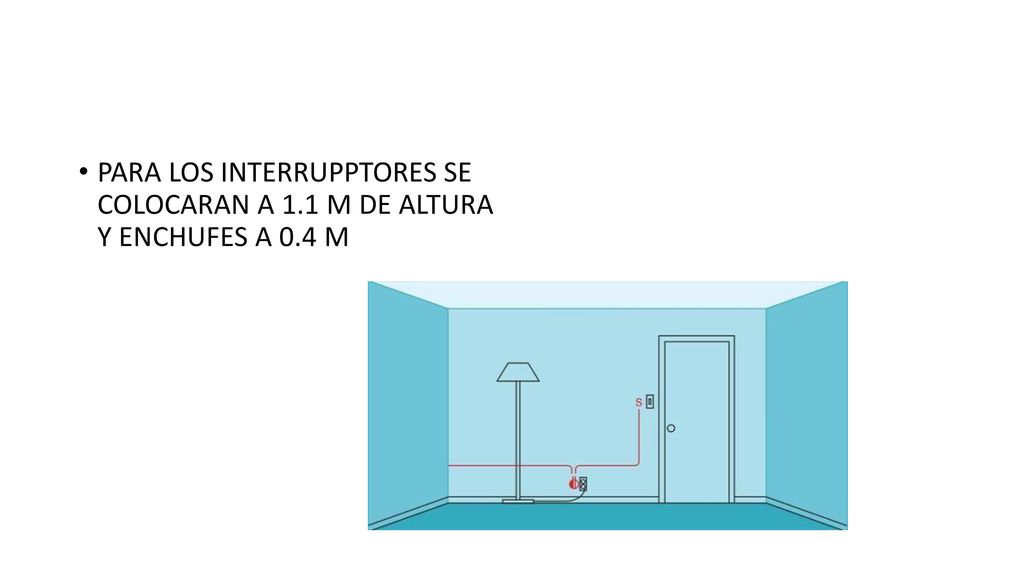

PARA LOS INTERRUPPTORES SE COLOCARAN A 1.1 M DE ALTURA Y ENCHUFES A 0.4 M

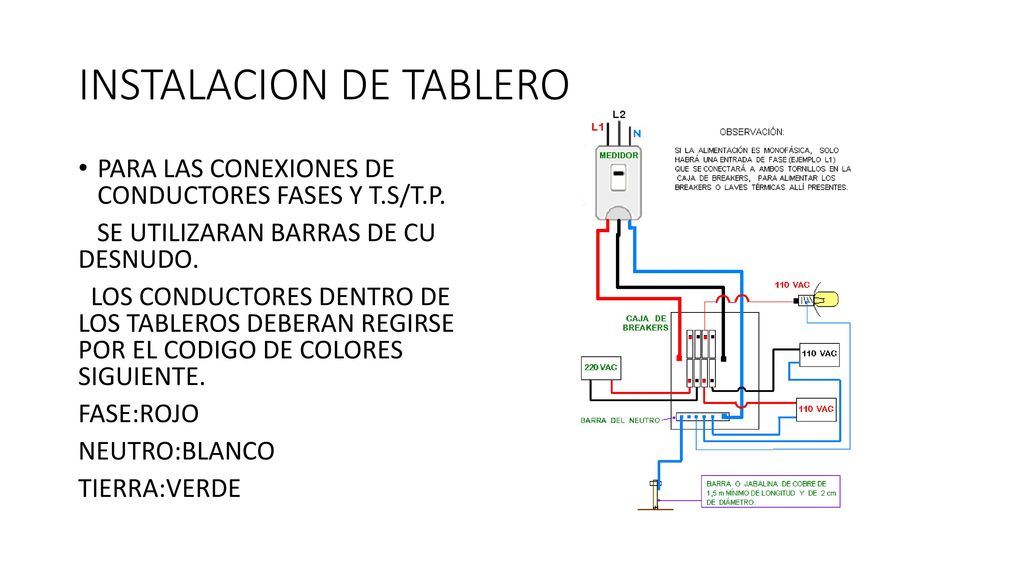

9 INSTALACION DE TABLERO
PARA LAS CONEXIONES DE CONDUCTORES FASES Y T.S/T.P. SE UTILIZARAN BARRAS DE CU DESNUDO. LOS CONDUCTORES DENTRO DE LOS TABLEROS DEBERAN REGIRSE POR EL CODIGO DE COLORES SIGUIENTE. FASE:ROJO NEUTRO:BLANCO TIERRA:VERDE

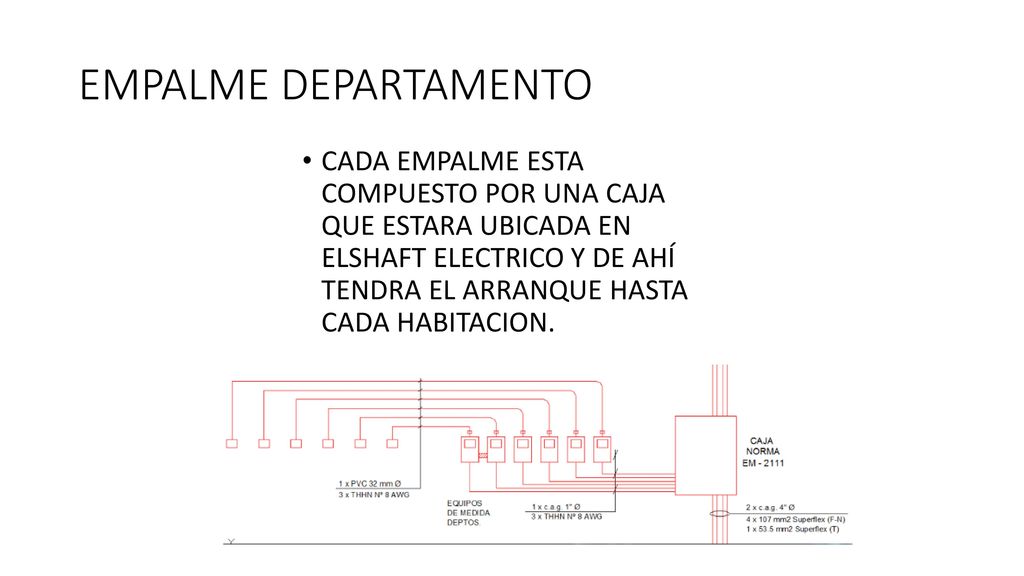

10 EMPALME DEPARTAMENTO CADA EMPALME ESTA COMPUESTO POR UNA CAJA QUE ESTARA UBICADA EN ELSHAFT ELECTRICO Y DE AHÍ TENDRA EL ARRANQUE HASTA CADA HABITACION.

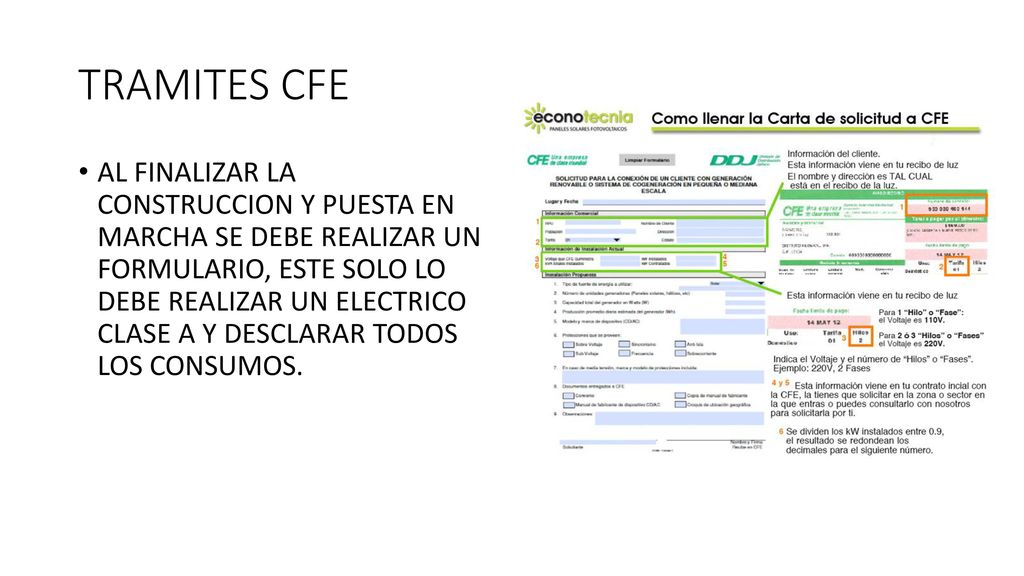

11 TRAMITES CFE AL FINALIZAR LA CONSTRUCCION Y PUESTA EN MARCHA SE DEBE REALIZAR UN FORMULARIO, ESTE SOLO LO DEBE REALIZAR UN ELECTRICO CLASE A Y DESCLARAR TODOS LOS CONSUMOS.
