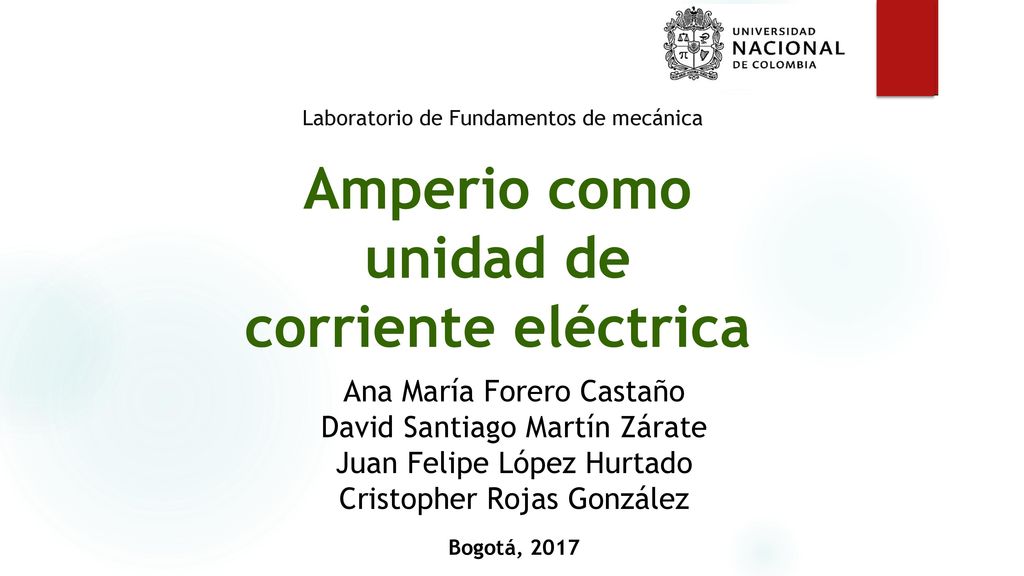

1 Amperio como unidad de corriente eléctrica
Laboratorio de Fundamentos de mecánica Ana María Forero Castaño David Santiago Martín Zárate Juan Felipe López Hurtado Cristopher Rojas González Bogotá, 2017

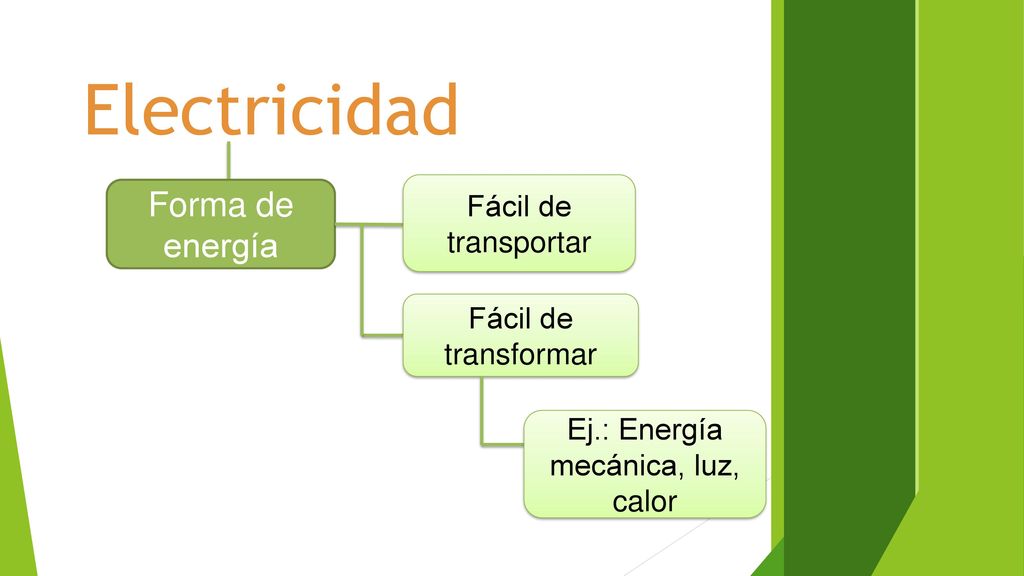

2 Ej.: Energía mecánica, luz, calor
Electricidad Forma de energía Fácil de transportar Fácil de transformar Ej.: Energía mecánica, luz, calor

3 Corriente eléctrica Movimiento de cargas Conductores Aislantes

4 Sistema internacional
¿Cómo se implementó el Amperio al SI? Primeras unidades de longitud Ampliación de los patrones usados en la edad media 1670 Mouton propuso basarse en la longitud de arco de meridiano (1/60 de grado) 1935 Se propuso adoptar unidades para la corriente eléctrica

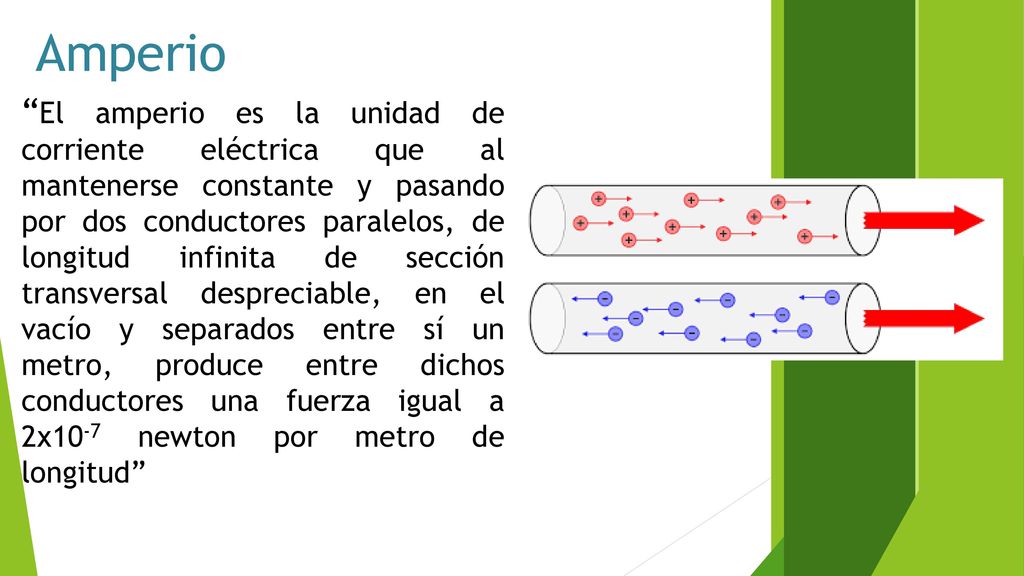

5 Amperio “El amperio es la unidad de corriente eléctrica que al mantenerse constante y pasando por dos conductores paralelos, de longitud infinita de sección transversal despreciable, en el vacío y separados entre sí un metro, produce entre dichos conductores una fuerza igual a 2x10-7 newton por metro de longitud”

6 Patrones nacionales Centro Nacional de Metrología
Patrón nacional de corriente continua Un resistor, un derivador de corriente continua de referencia y un medidor de tensión Patrón nacional de intensidad de corriente alterna Termoconvertidores de unión sencilla y derivadores de c.a.-c.c. .

7 Patrón nacional de corriente continua
Consiste en determinar el valor de intensidad de corriente continua al hacerla circular por un resistor de valor conocido (R), midiendo la caída de tensión eléctrica producida (V) y aplicando la ley de ohm. I=V/R Incertidumbre: ±2 μA/A a ± 7 μA/A, (k=2, con un nivel de confianza de aproximadamente 95%)

8 Patrón nacional de intensidad de corriente alterna
Consiste en la transferencia de energía eléctrica a calor, observado en termoconvertidores de unión sencilla, donde la energía eléctrica existente es proporcional a la intensidad de corriente alterna, tiene un alcance de 10 mA a 20 A a frecuencia 40 Hz a 1 kHz y una incertidumbre relativa de ± 55 mA/A a ±110 mA/A. (k=2, con un nivel de confianza de aproximadamente 95 %)

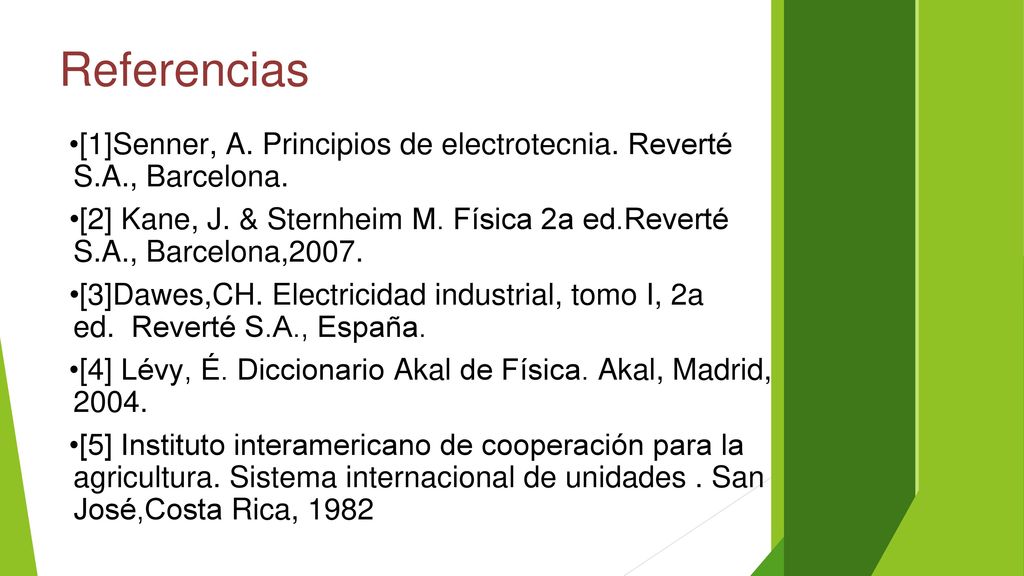

9 Referencias [1]Senner, A. Principios de electrotecnia. Reverté S.A., Barcelona. [2] Kane, J. & Sternheim M. Física 2a ed.Reverté S.A., Barcelona,2007. [3]Dawes,CH. Electricidad industrial, tomo I, 2a ed.  Reverté S.A., España. [4] Lévy, É. Diccionario Akal de Física. Akal, Madrid, [5] Instituto interamericano de cooperación para la agricultura. Sistema internacional de unidades . San José,Costa Rica, 1982
