1 Fundamentos de Electricidad y magnetismo Tarea N3 Vanessa García Lozano Cód.: 234731 G10N14Vanessa

2 TAREA No 3 CORRIENTE ELÉCTRICA Y LEY DE AMPERE 1.Qué es un Amperio? 2.Cuántos electrones se necesitan para tener un amperio? 3.Qué es un Tesla, un Gauss. 4.Qué es un dispositivo denominado inductor (también conocido como bobina o filtro), describa sus características 5.Calcule el campo magnético producido por una corriente de 1 A que corre por un alambre recto a un milímetro del mismo. De su respuesta en Teslas y Gauss 6.Cuál es la intensidad del campo geomagnético, en Teslas y Gauss. 7.Calcule el campo magnético en el interior de una bobina. Considere: el cilindro de la bobina 10 cm de longitud y 4 cm de diámetro, con 100 espiras y otro con 10000 espiras y I=100mA

3 1. Un amperio ( A) es la unidad de intensidad eléctrica, o la intensidad de una corriente constante que manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro en el vacío. 1 A = 2×10 -7 newton por metro de longitud. Representa la cantidad de corriente existente cuando hay un numero de electrones con carga igual a 1C, que se mueven a través de una sección transversal en 1 s.

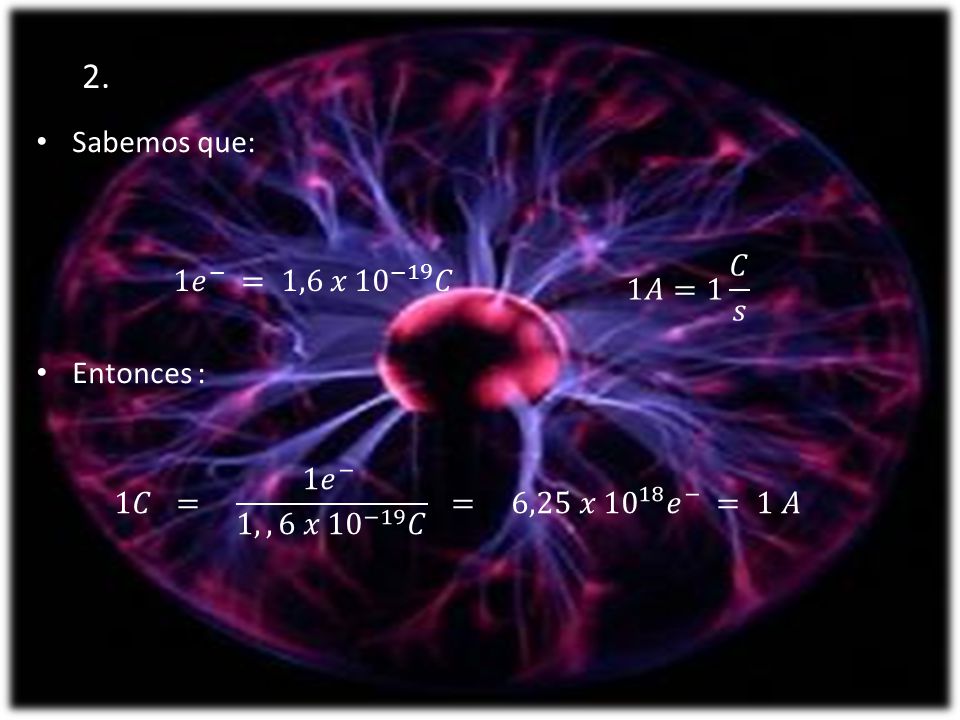

4 Sabemos que: Entonces : 2.

5 3. Un Tesla ( T ) es la unidad de inducción magnética o de densidad de flujo magnético, Se define como una inducción magnética uniforme que, repartida normalmente sobre una superficie de un metro cuadrado. Un Gauss ( G ) es una unidad de campo magnético del sistema CGS, donde 1 T = 10.000 G. Tambien se define como:

6 4. Inductor o Bobina : Los inductores o bobinas son elementos lineales y pasivos que pueden almacenar y liberar energía basándose en fenómenos relacionados con campos magnéticos, tienen la propiedad de oponerse a cualquier cambio de corriente que lo atraviese y varíe en el tiempo. El valor de una bobina viene directamente dado por la configuración geométrica de esta. Y viene dad por la siguiente función: » L= µ(N 2 A)/l Donde, µ; es la permeabilidad absoluta del núcleo, N es el número de espiras, A es el área de la sección transversal del bobinado y l la longitud de las líneas de flujo. El inductor consta de las siguientes partes: Devanado inductor: Pieza polar Núcleo. Expansión polar Polo auxiliar o de conmutación

7 5. Usando la ley de Ampere, se tiene : Ahora transformando a Gauss

8 6. Campo Geomagnético El campo magnético terrestre se caracteriza también por su intensidad. La intensidad de un campo magnético se mide en gauss. El campo magnético terrestre es bastante débil, del orden de 0,3 gauss en las proximidades del ecuador y de 0,7 gauss en las regiones polares. Se tendrían por lo tanto entre 3x10 -5 y 7 x10 -5 T Los estudios permanentes demuestran que el campo magnético terrestre no es constante, sino que cambia continuamente. La variación en la declinación es de algunos minutos de arco, y la variación en la intensidad es del orden de 10 -4 gauss. Algunos días se producen perturbaciones mucho mayores, que alcanzan hasta varios grados en la declinación y 0,01 gauss en la intensidad.
