1 PALANCAS Y CIRCUITOS ELECTRICOS
IE CONCEJO DE MEDELLÍN Tecnología e Informática Prof. Diego Diaz 7º Iniciar

2 PALANCAS La palanca es una máquina simple que tiene como función transmitir fuerza y desplazamiento. Está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo (fulcro). Las PALANCAS son utilizadas para incrementar la fuerza mecánica que se aplica a un objeto, también la velocidad o distancia como respuesta a la fuerza aplicada 2do Genero 3er Genero Ver animación Partes 1er Genero

3 PALANCAS Partes de la Palanca Resistencia (R)
Es el peso que se opone a la fuerza o potencia aplicada. Potencia (P) Es la fuerza (F) que debemos hacer para levantar la resistencia Punto de Apoyo (PA) Es el punto donde se apoya la barra rígida 2do Genero 3er Genero Ver animación Partes 1er Genero La Palanca Circuito Eléctrico

4 PALANCA DE PRIMER GENERO
PALANCAS Palanca 1er Genero PALANCA DE PRIMER GENERO El Punto de apoyo (PA) se encuentra entre la fuerza (F) y la resistencia (R) F R PA F PA R F R PA F R PA F R PA 2do Genero 3er Genero Ver animación Partes 1er Genero La Palanca Circuito Eléctrico

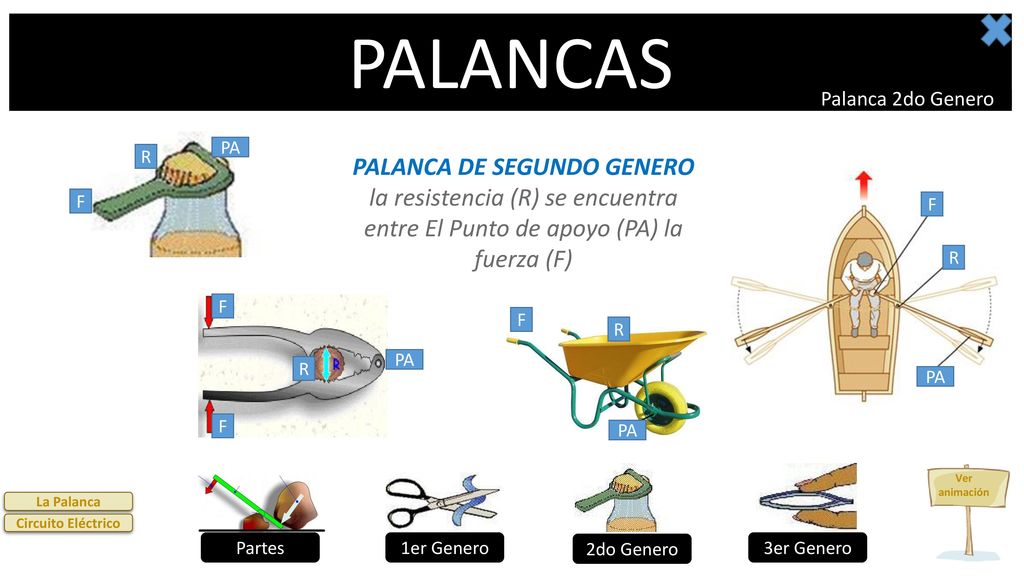

5 PALANCA DE SEGUNDO GENERO
PALANCAS Palanca 2do Genero F R PA PALANCA DE SEGUNDO GENERO la resistencia (R) se encuentra entre El Punto de apoyo (PA) la fuerza (F) F R PA F R PA F R PA 2do Genero 3er Genero Ver animación Partes 1er Genero La Palanca Circuito Eléctrico

6 PALANCA DE TERCER GENERO
PALANCAS Palanca 3er Genero R PA F R PA F PALANCA DE TERCER GENERO la fuerza (F) se encuentra entre el Punto de apoyo (PA) y la resistencia (R) R PA F R PA F R PA F R PA F 2do Genero 3er Genero Ver animación Partes 1er Genero La Palanca Circuito Eléctrico

7 Circuito Eléctrico Un circuito eléctrico es el conjunto de elementos que unidos de forma adecuada permiten el paso de la corriente eléctrica (flujo de electrones). Aprende mas sobre circuitos eléctricos - Interactiva Ver animación interactiva sobre el tema. Materiales Ver animación Partes C. Serie C. Paralelo La Palanca Circuito Eléctrico

8 Es la fuente de energía del circuito eléctrico.
Partes Interruptor Permite o no, el paso de la corriente eléctrica. Permanece el circuito abierto o cerrado hasta que volvamos a accionarlo. Generador o Batería Es la fuente de energía del circuito eléctrico. Hilo Conductor Permite el flujo de electrones (corriente eléctrica). Pone poca resistencia al paso de la corriente eléctrica (metales) Receptores Son aquellos elementos que reciben la corriente eléctrica y la convierten en otro tipo de energía. (Ej: la bombilla la convierte en energía lumínica, el motor en energía mecánica y un timbre en energía acústica.) Materiales Ver animación Partes C. Serie C. Paralelo La Palanca Circuito Eléctrico

9 Representación simbólica
Circuito Eléctrico C. Serie Los circuitos en serie son aquellos circuitos donde los receptores están conectados uno en seguida del otro por un mismo hilo conductor o cable. Representación simbólica En un Circuito en serie si se daña alguno de sus receptores (bombilla) las demás dejan de funcionar. Materiales Ver animación Partes C. Serie C. Paralelo La Palanca Circuito Eléctrico

10 Los circuitos en Paralelo
Circuito Eléctrico C. Paralelo Los circuitos en Paralelo son aquellos circuitos donde los receptores están conectados en cables diferentes. (uno separado del otro). La corriente recorre cada uno de los caminos por separado. Representación simbólica En un Circuito en Paralelo si se daña alguno de sus receptores (bombilla) las demás siguen funcionando. Materiales Ver animación Partes C. Serie C. Paralelo La Palanca Circuito Eléctrico

11 Materiales Conductores
Circuito Eléctrico Materiales Materiales Aislantes Materiales Conductores Madera Vidrio Aire Cobre Plata Oro Aluminio Hierro Agua Corcho Hule Cerámica Permite el transporte y/o paso de la corriente eléctrica. Los metales son los materiales mas conductores Ponen resistencia al paso de la corriente eléctrica. También llamados aislantes. Materiales Ver animación Partes C. Serie C. Paralelo La Palanca Circuito Eléctrico
