1 TERMINOLOGÍA BÁSICA REALIZADO POR: RODRIGUEZ AUDREY
REPUBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA UNIVERSIDAD BOLIVARIANA DE VENEZUELA. SEDE FALCÓN PROGRAMA DE FORMACIÓN DE GRADO EN ARQUITECTURA UNIDAD CURRICULAR: TALLER DE TECNOLIGIA TERMINOLOGÍA BÁSICA REALIZADO POR: RODRIGUEZ AUDREY

2 ESQUEMA. ELEMENTOS ESTRUCTURALES SISTEMAS CONSTRUCTIVOS
TÉCNICAS DE CONSTRUCCIÓN COMPONENTES CONSTRUCTIVOS SEGURIDAD

3 CLASIFICACIÓN DE LOS ELEMENTOS ESTRUCTURALES Según sus dimensiones:
DEFINICIÓN Un elemento estructural es cada una de las partes que constituye una estructura y que posee una función resistente dentro del conjunto. CLASIFICACIÓN DE LOS ELEMENTOS ESTRUCTURALES Según sus dimensiones: a) LINEALES : son aquellos en los que una dimensión es mucho mayor que las otras dos. (Ej: huesos, perfiles metálicos...). Cuerpos capaces de Soportar cargas a las que están sometidas

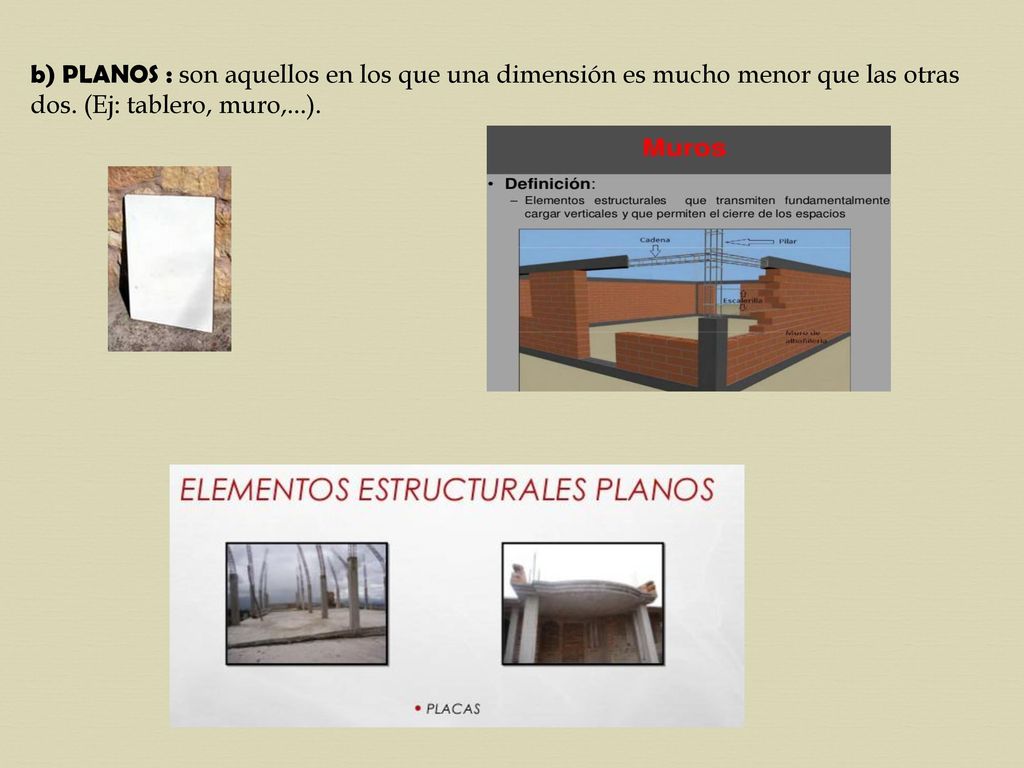

4 b) PLANOS : son aquellos en los que una dimensión es mucho menor que las otras dos. (Ej: tablero, muro,...).

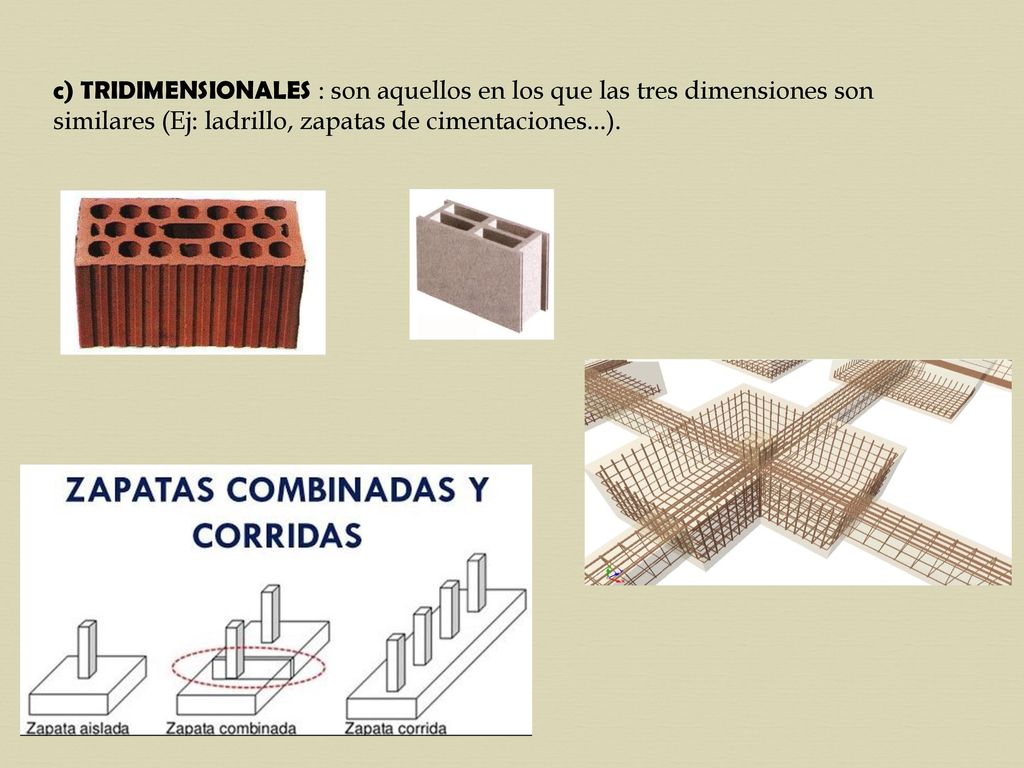

5 c) TRIDIMENSIONALES : son aquellos en los que las tres dimensiones son similares (Ej: ladrillo, zapatas de cimentaciones...).

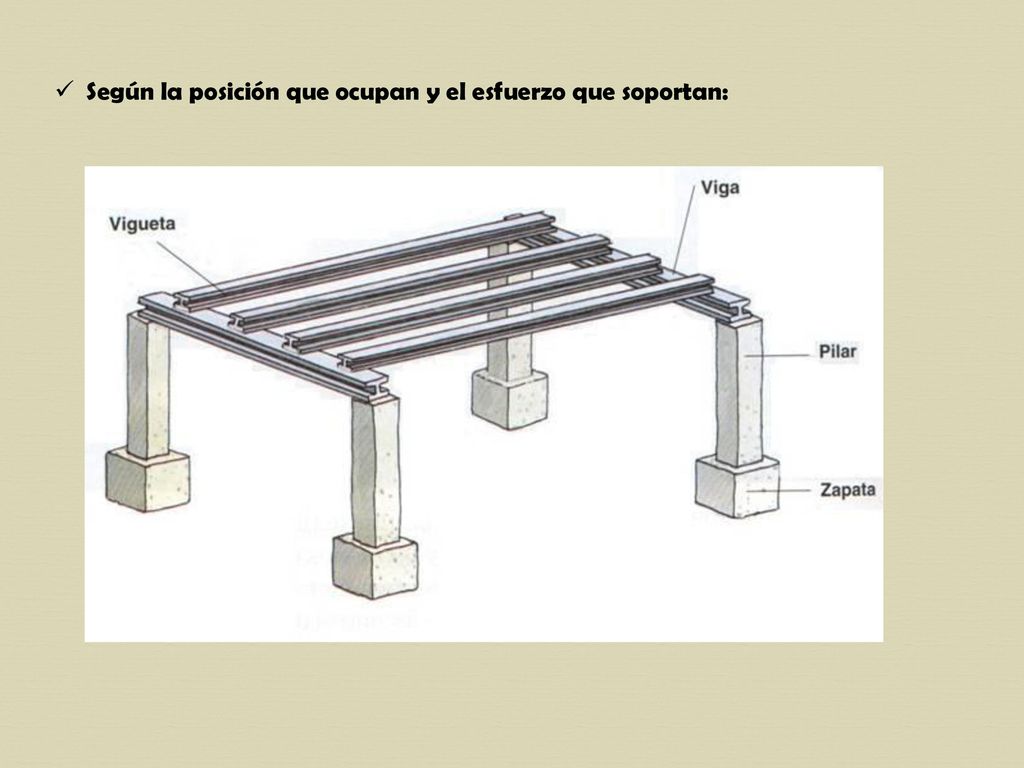

6 Según la posición que ocupan y el esfuerzo que soportan:

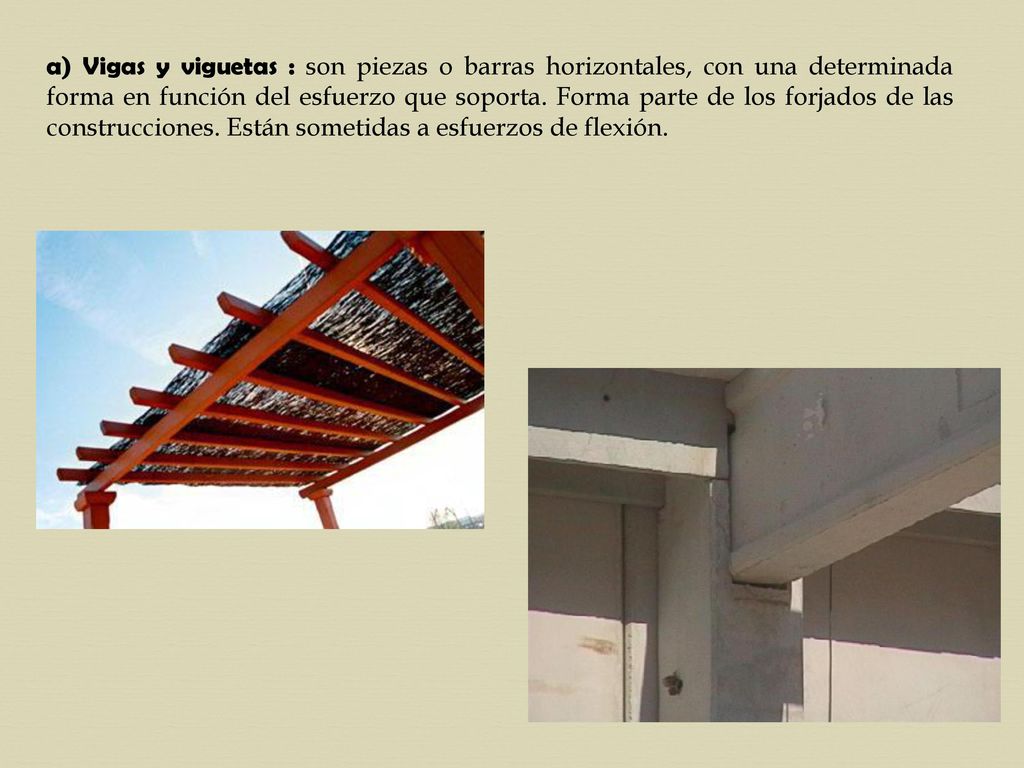

7 a) Vigas y viguetas : son piezas o barras horizontales, con una determinada forma en función del esfuerzo que soporta. Forma parte de los forjados de las construcciones. Están sometidas a esfuerzos de flexión.

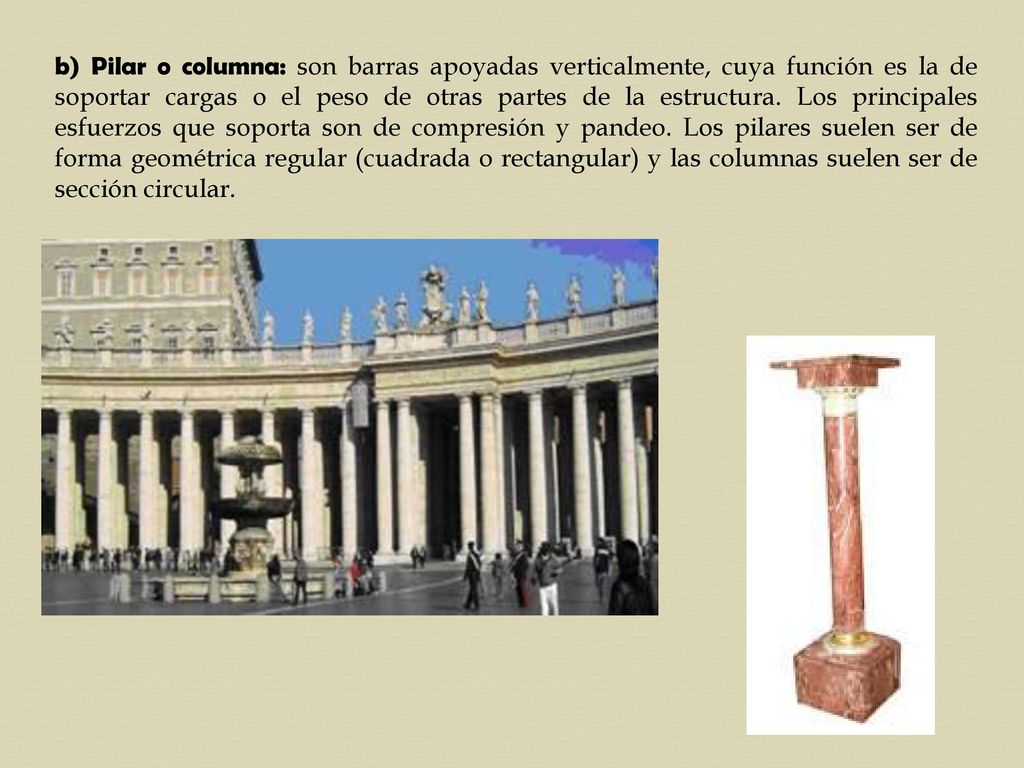

8 b) Pilar o columna: son barras apoyadas verticalmente, cuya función es la de soportar cargas o el peso de otras partes de la estructura. Los principales esfuerzos que soporta son de compresión y pandeo. Los pilares suelen ser de forma geométrica regular (cuadrada o rectangular) y las columnas suelen ser de sección circular.

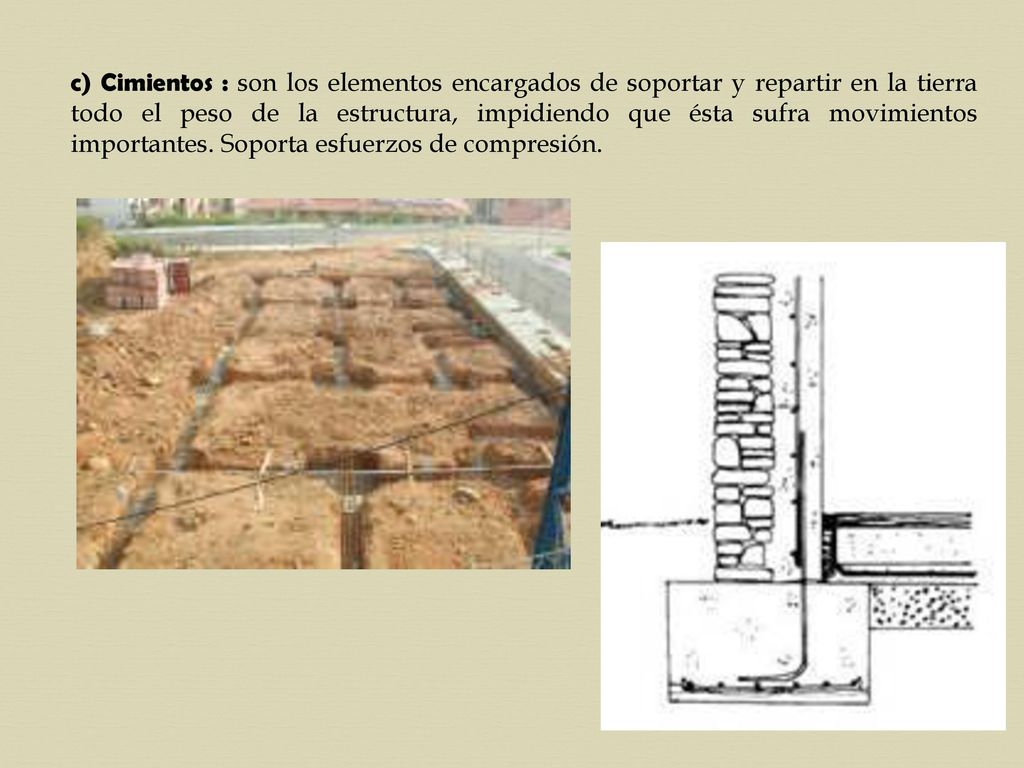

9 c) Cimientos : son los elementos encargados de soportar y repartir en la tierra todo el peso de la estructura, impidiendo que ésta sufra movimientos importantes. Soporta esfuerzos de compresión.

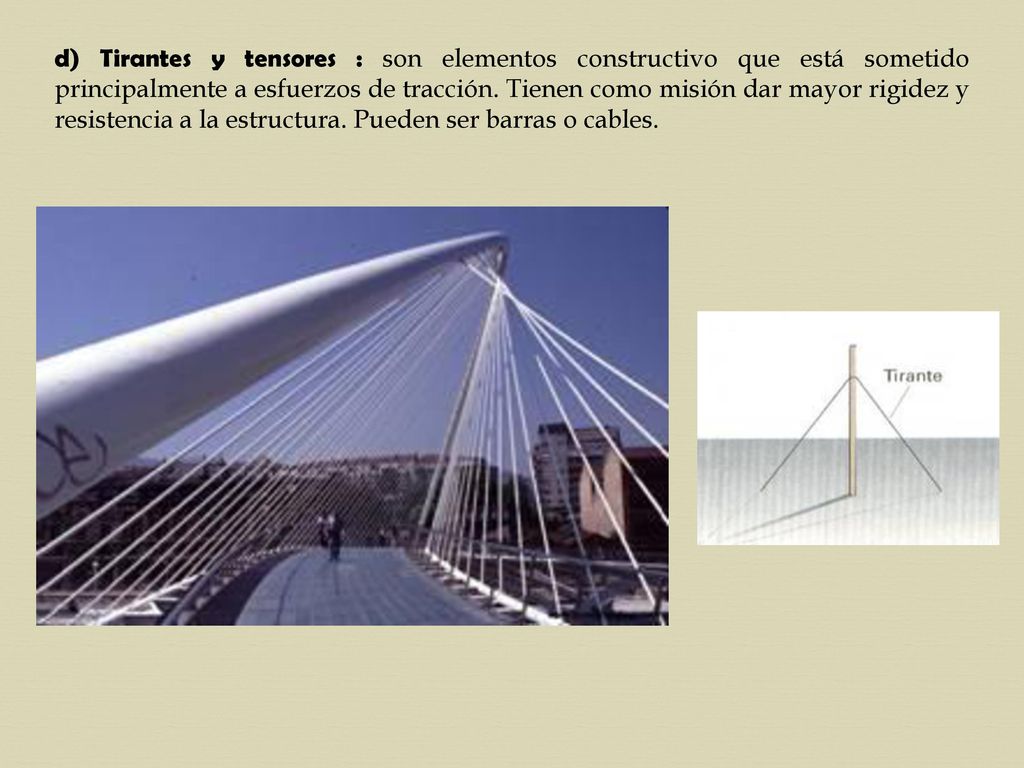

10 d) Tirantes y tensores : son elementos constructivo que está sometido principalmente a esfuerzos de tracción. Tienen como misión dar mayor rigidez y resistencia a la estructura. Pueden ser barras o cables.

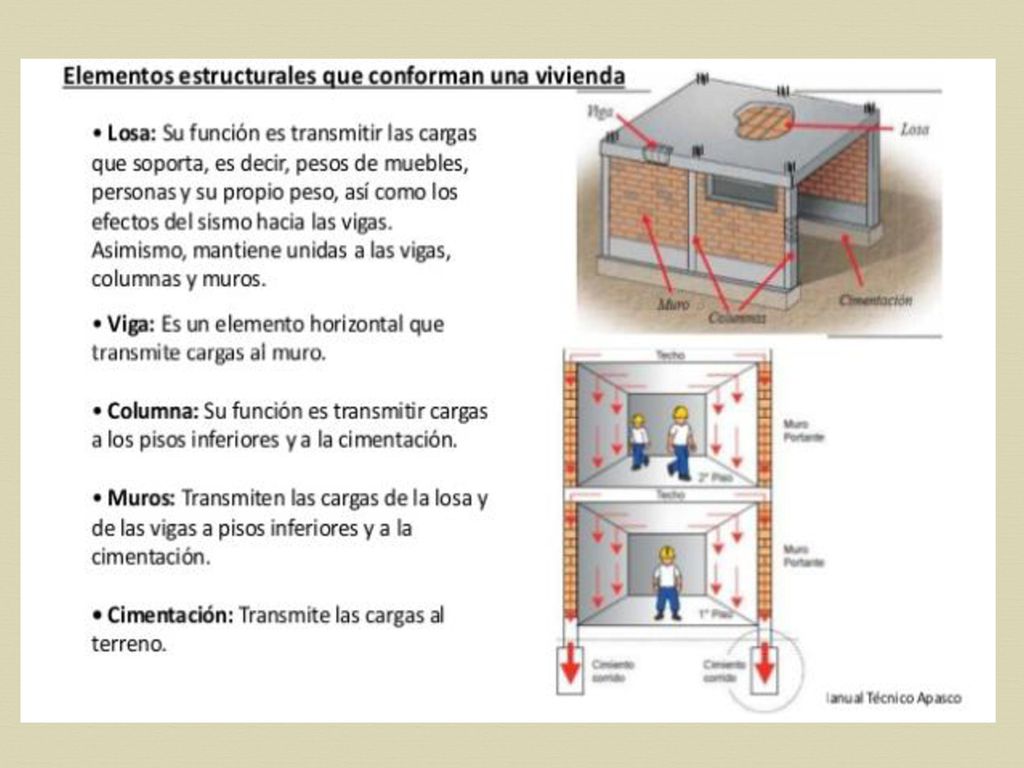

11

12

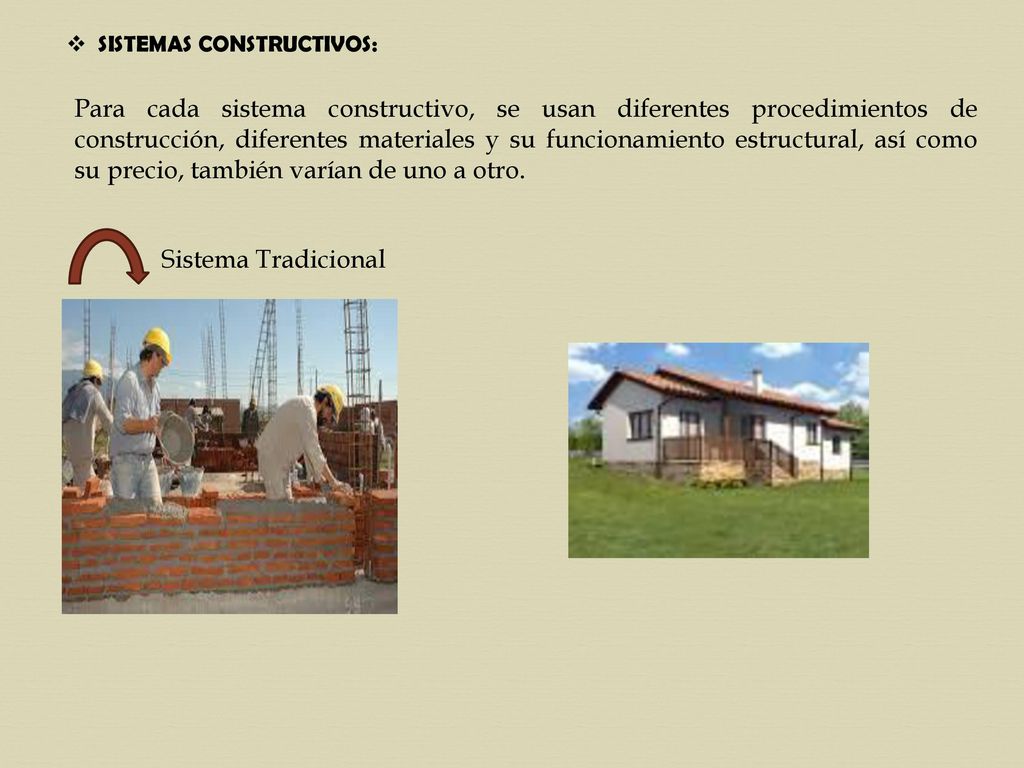

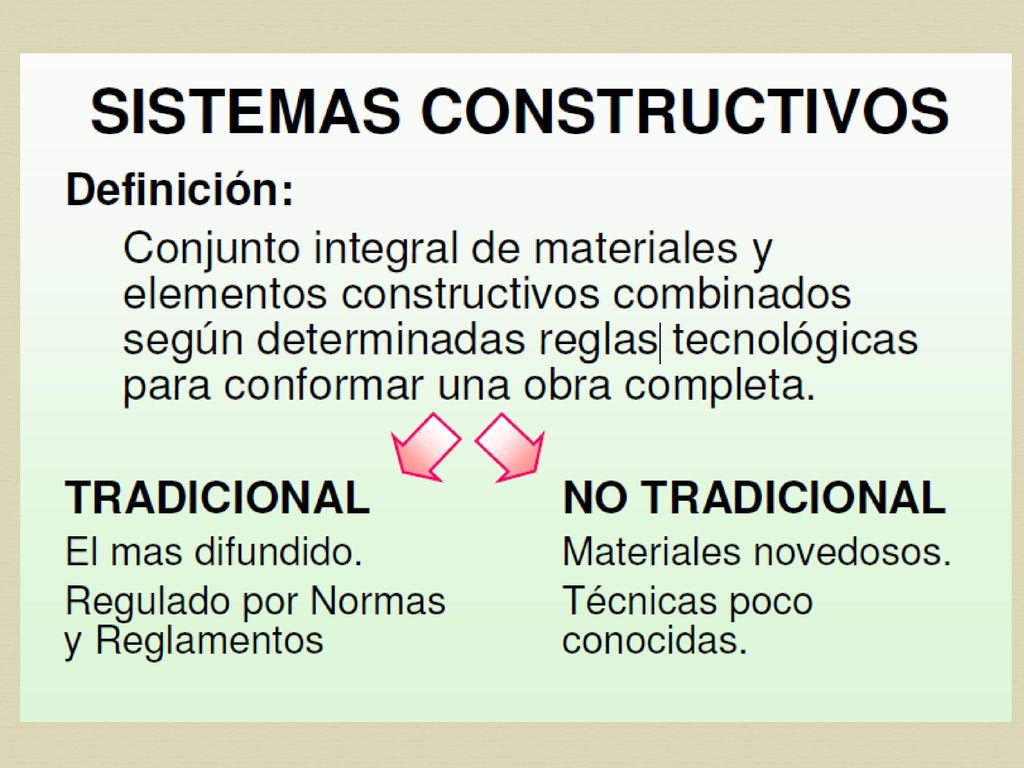

13 SISTEMAS CONSTRUCTIVOS:
Para cada sistema constructivo, se usan diferentes procedimientos de construcción, diferentes materiales y su funcionamiento estructural, así como su precio, también varían de uno a otro. Sistema Tradicional

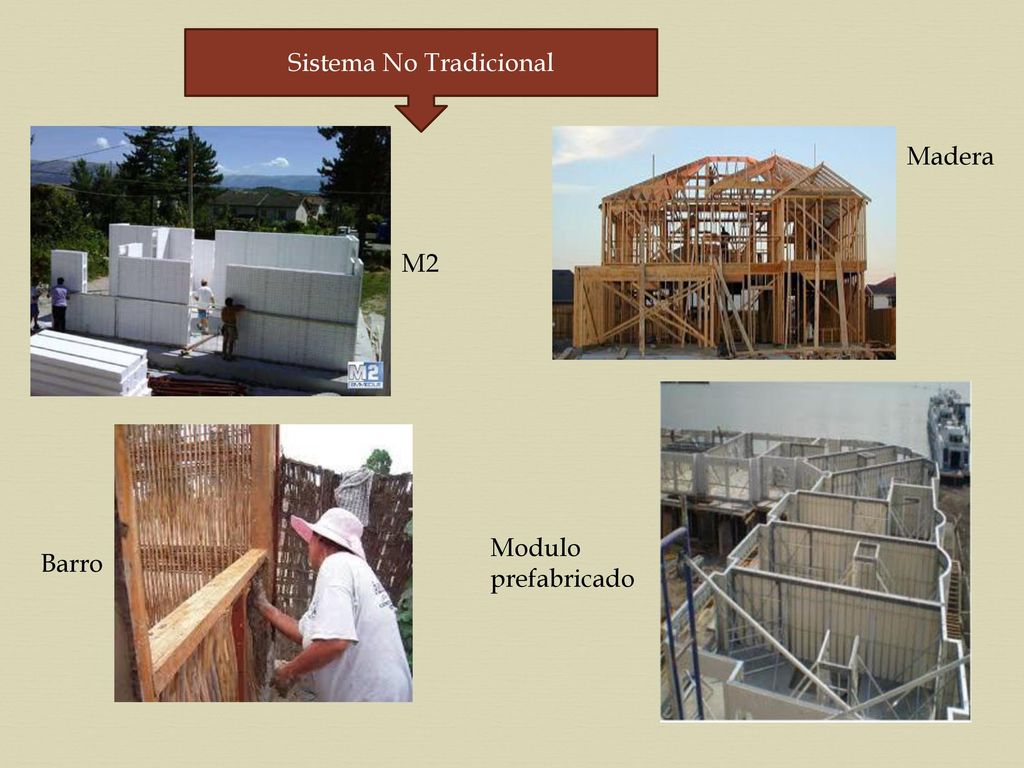

14 Sistema No Tradicional
Madera M2 Modulo prefabricado Barro

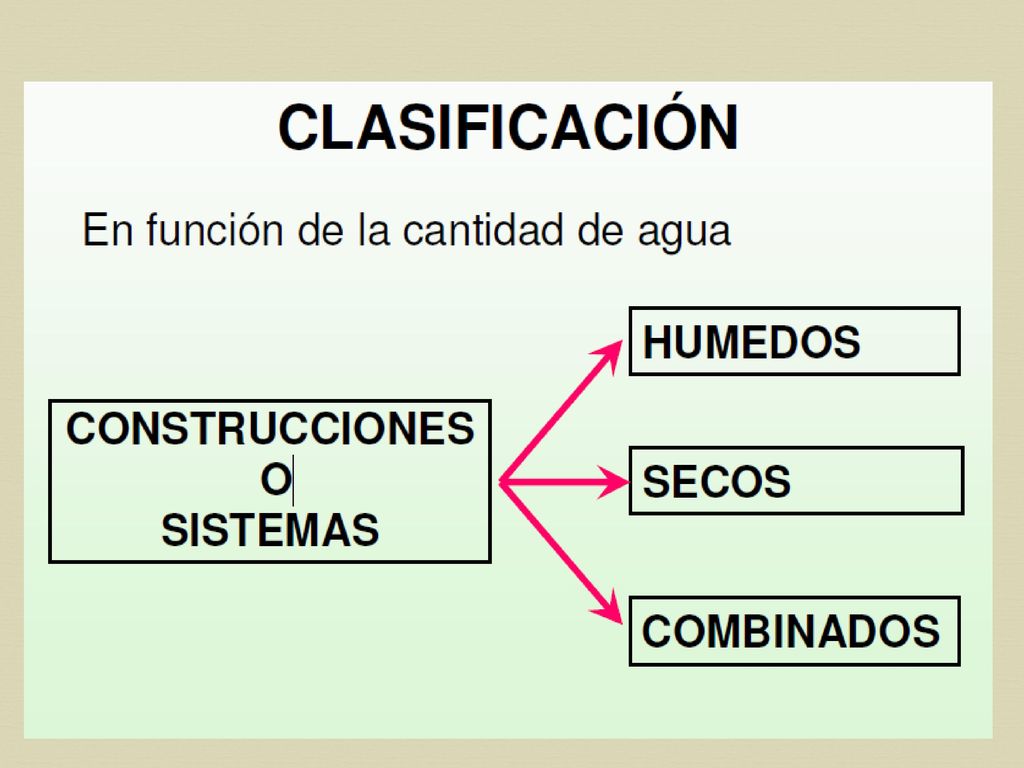

15

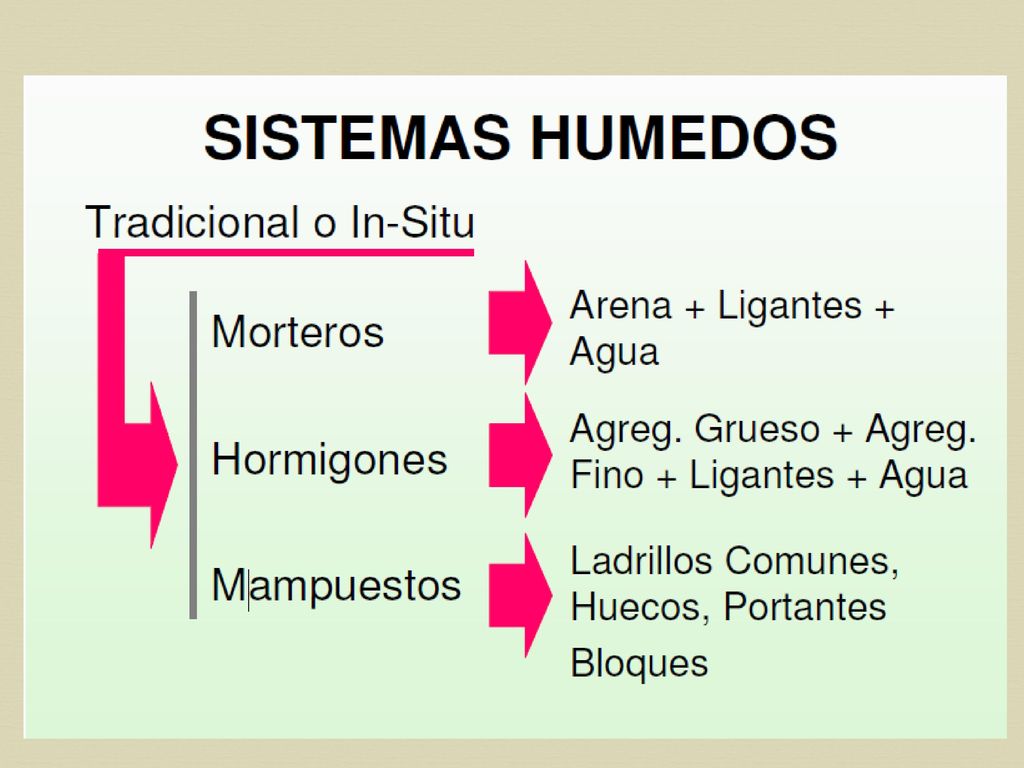

16

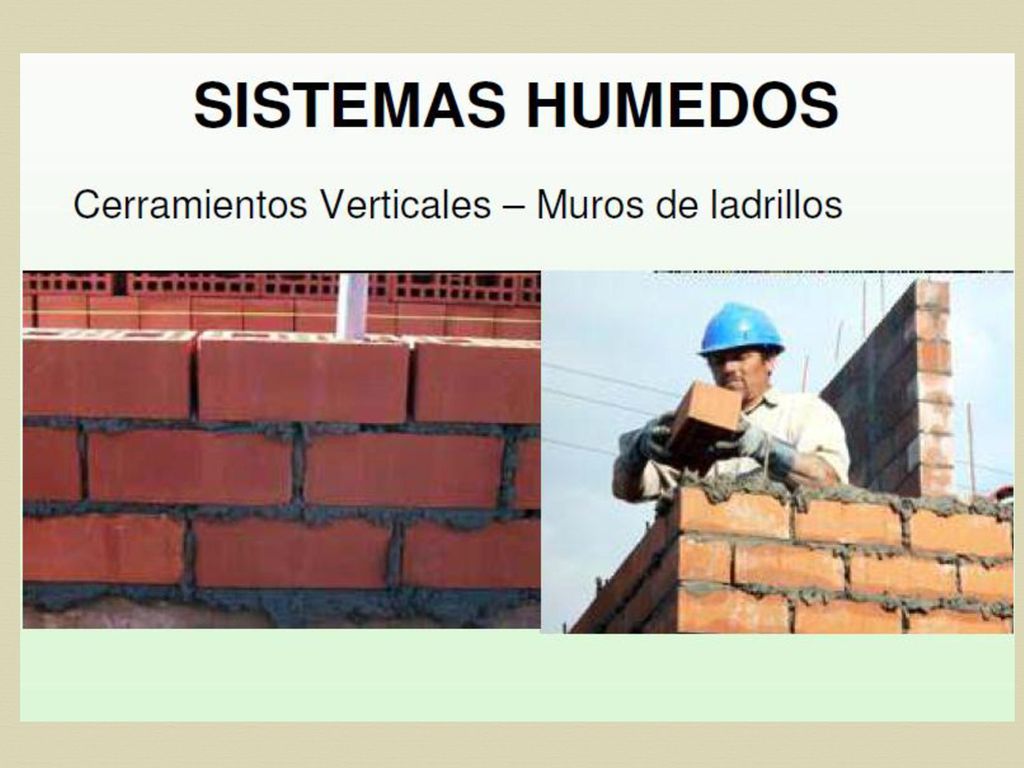

17

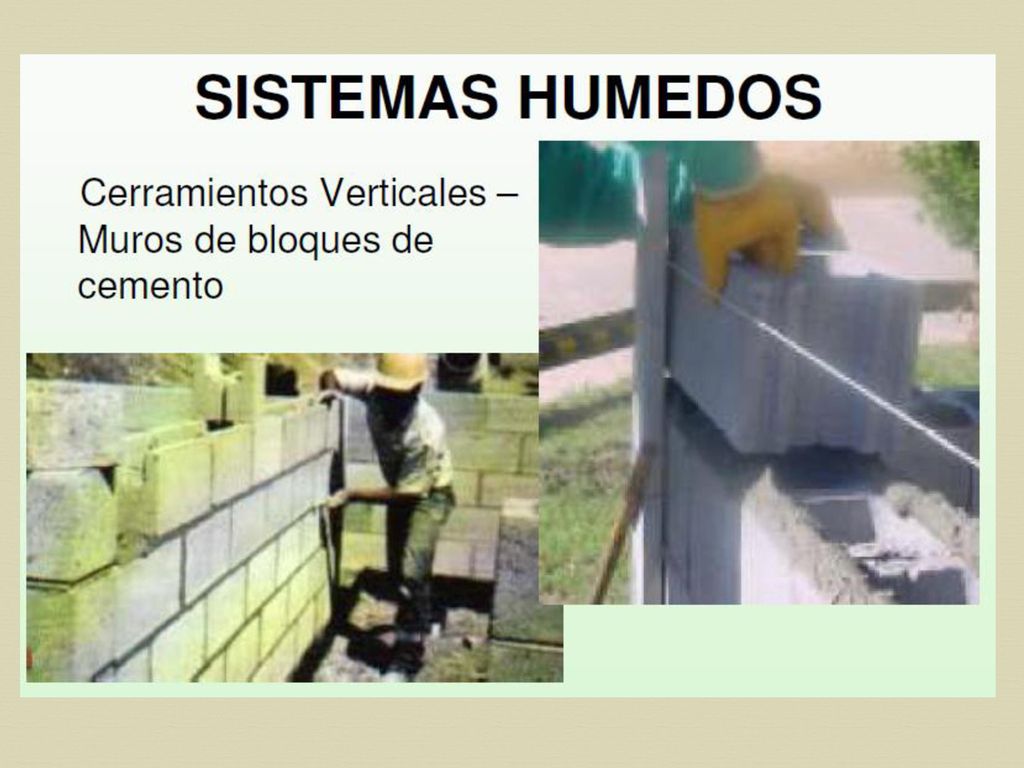

18

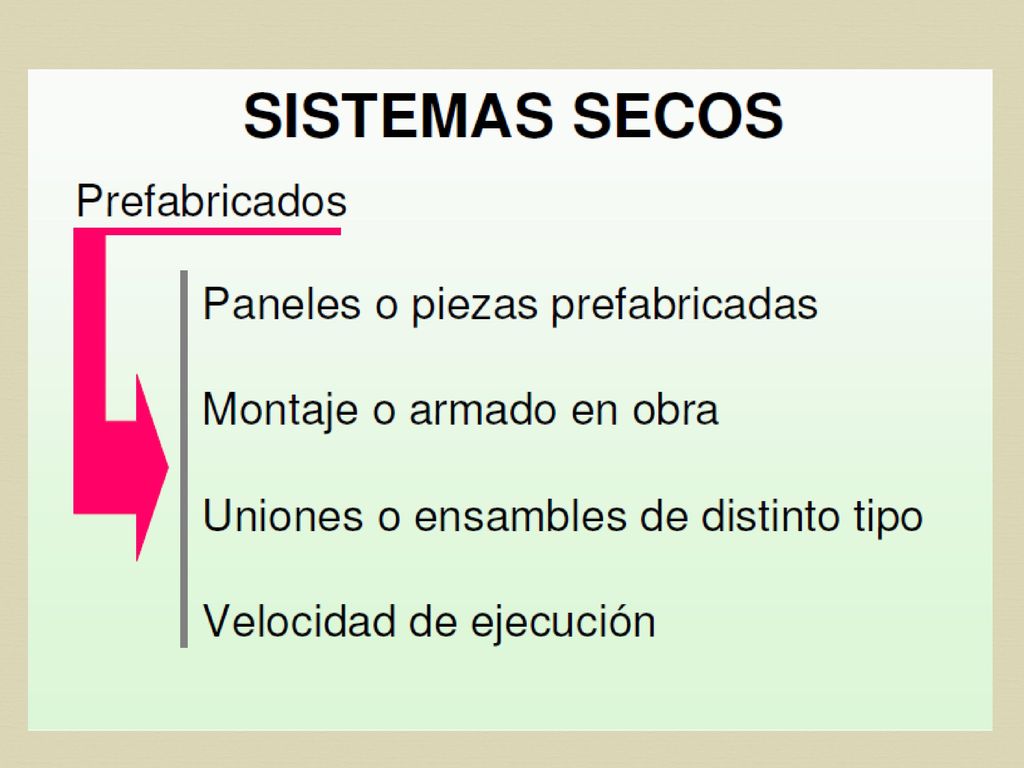

19

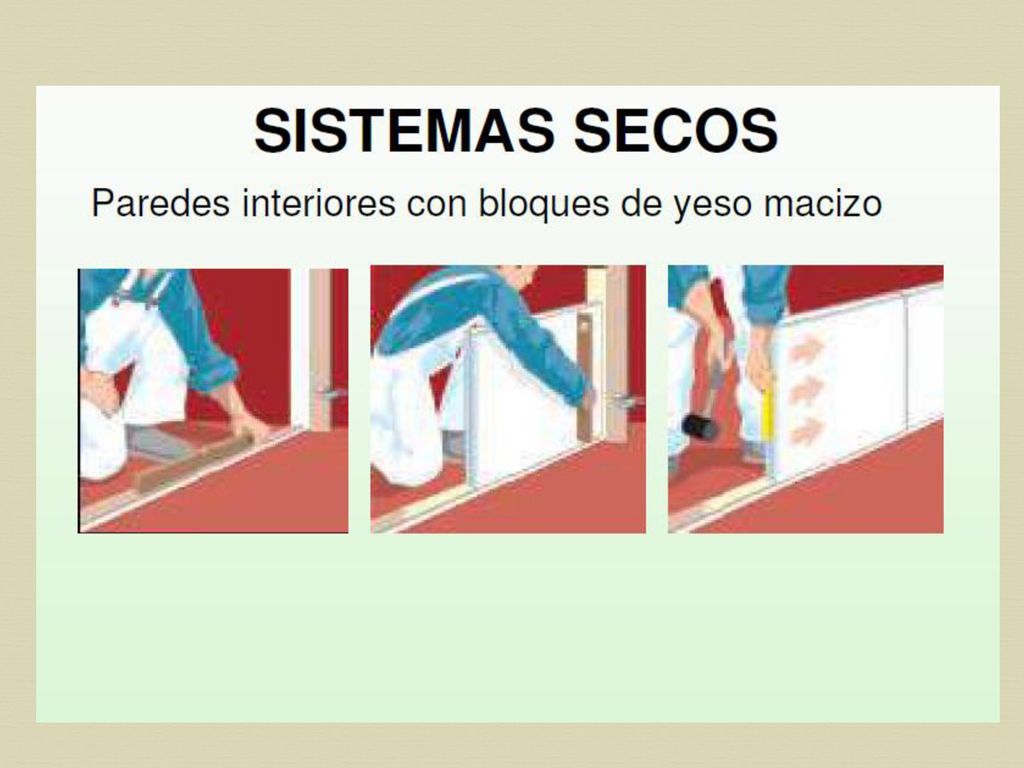

20

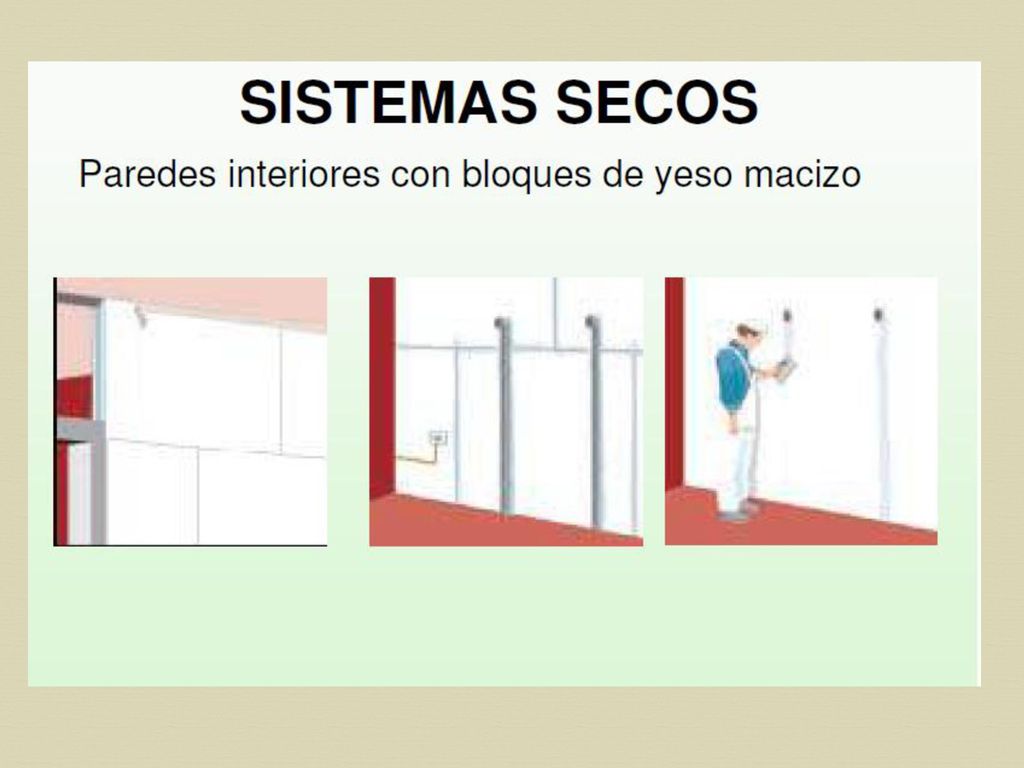

21

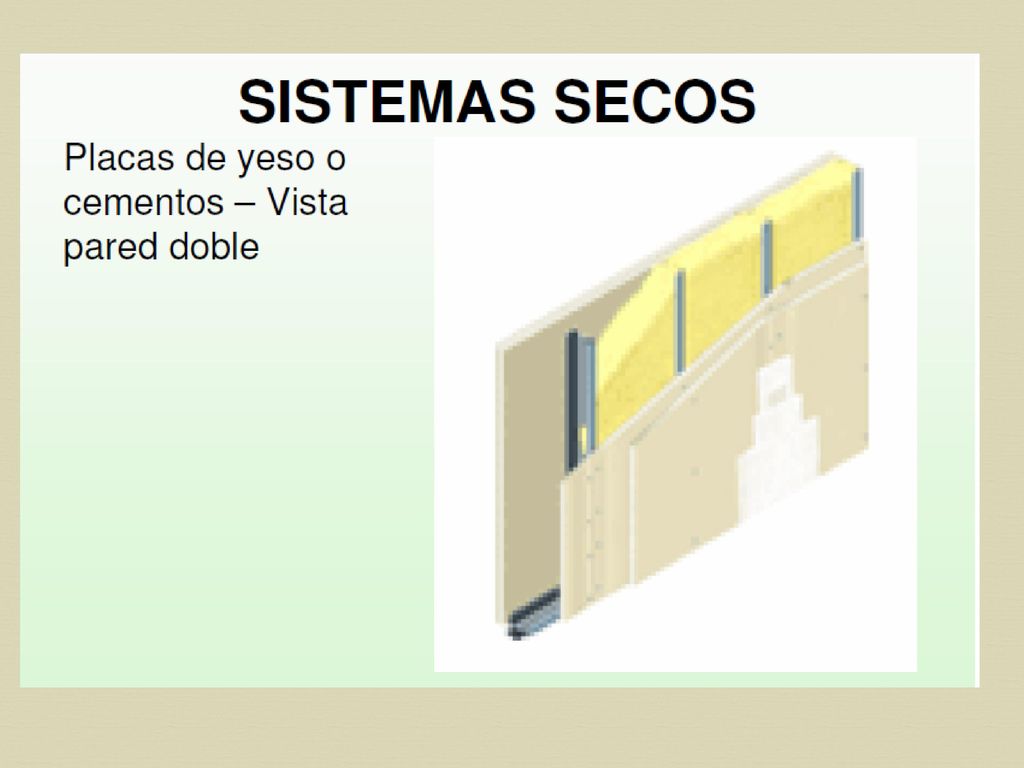

22

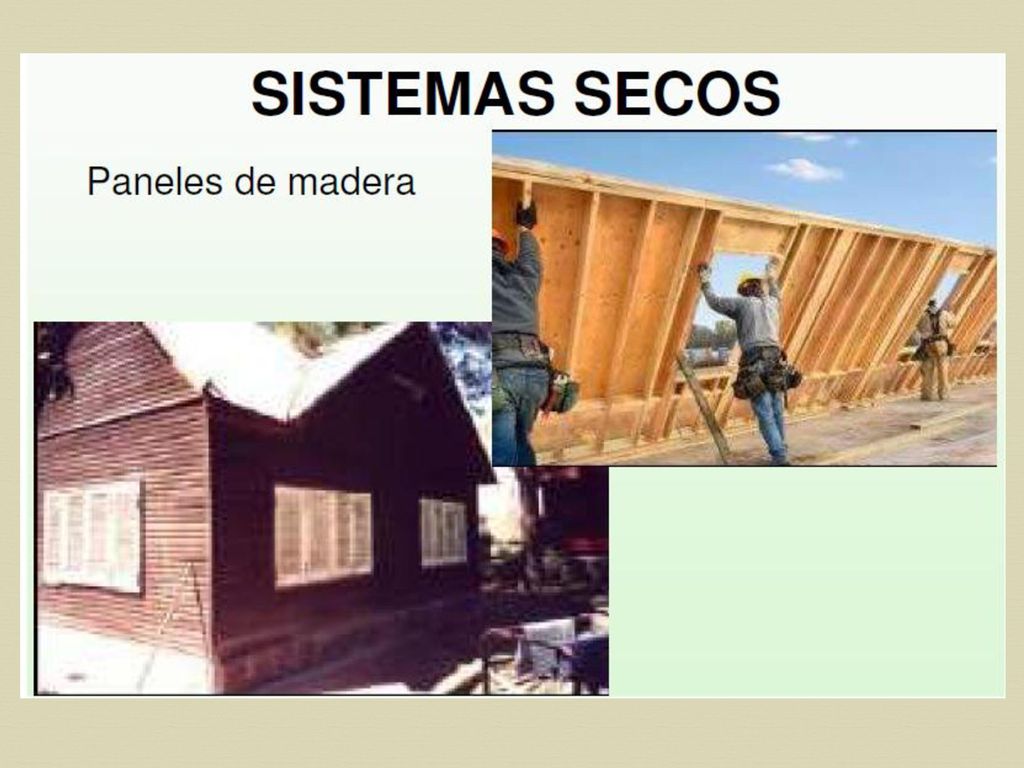

23

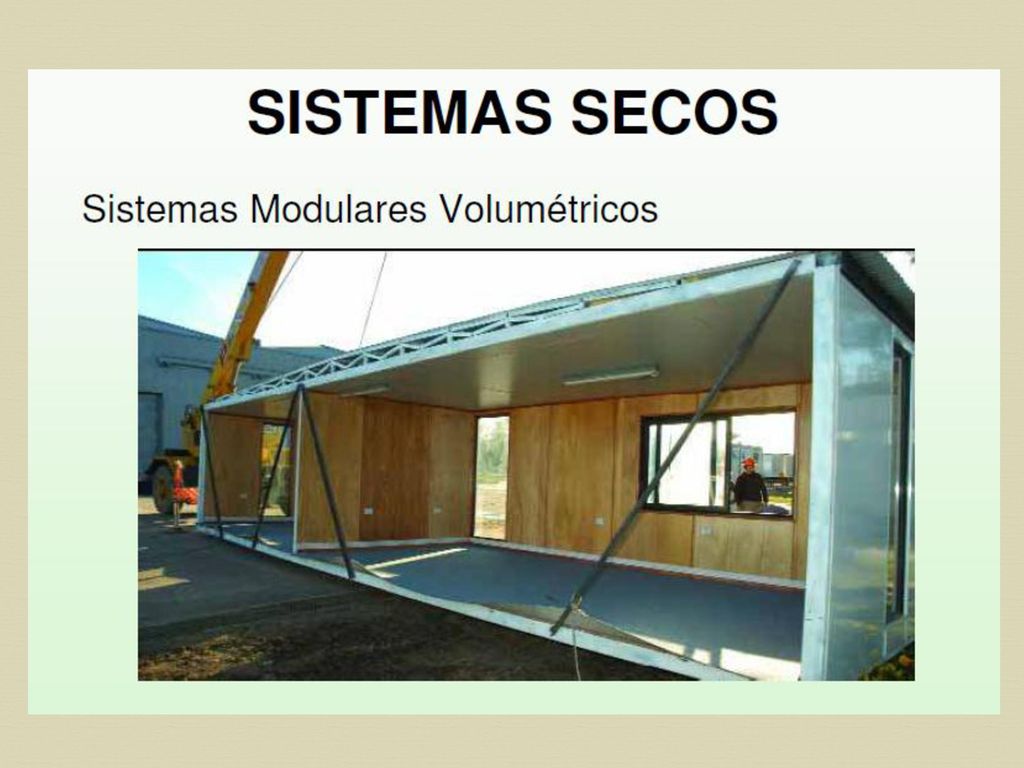

24

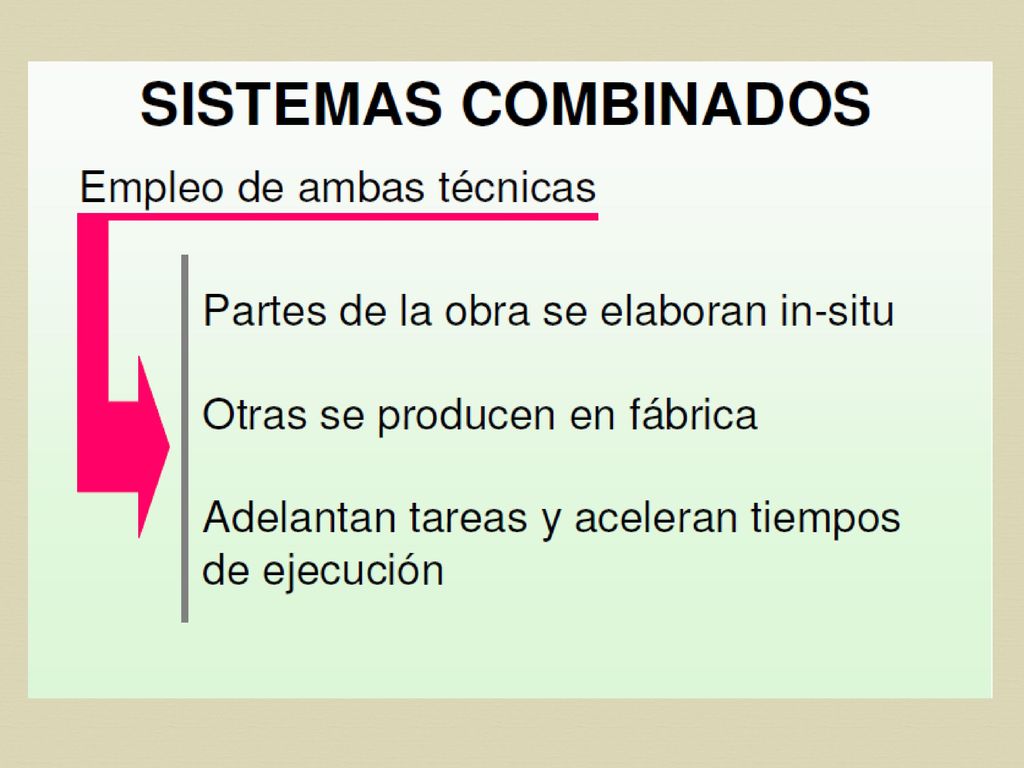

25

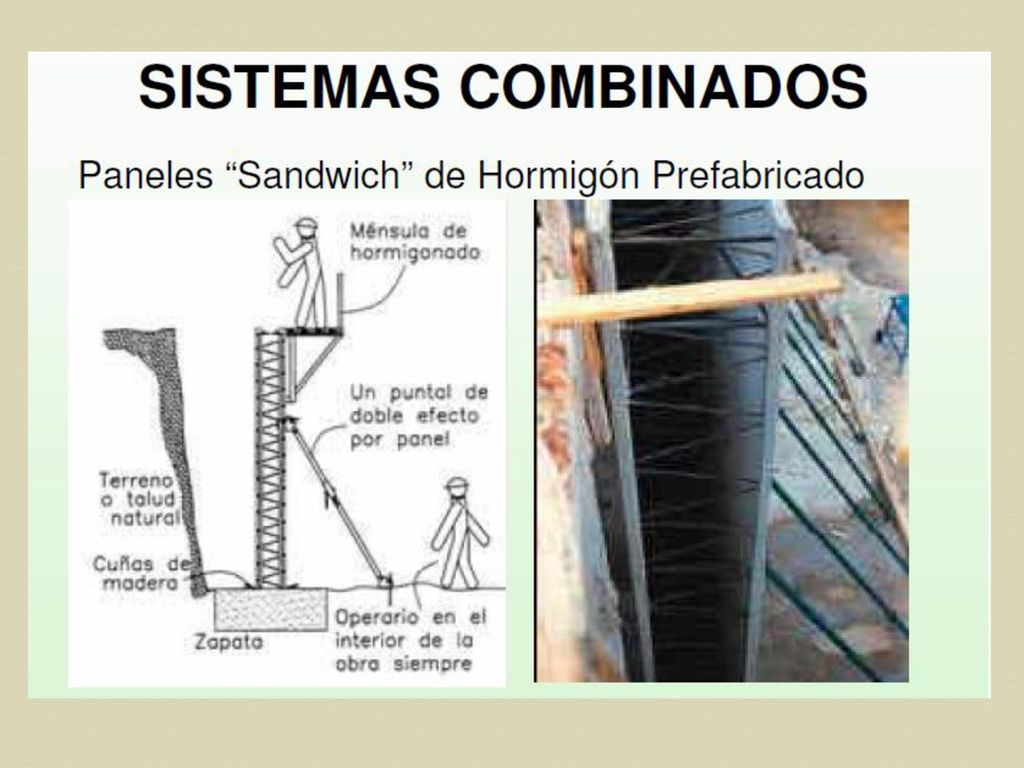

26

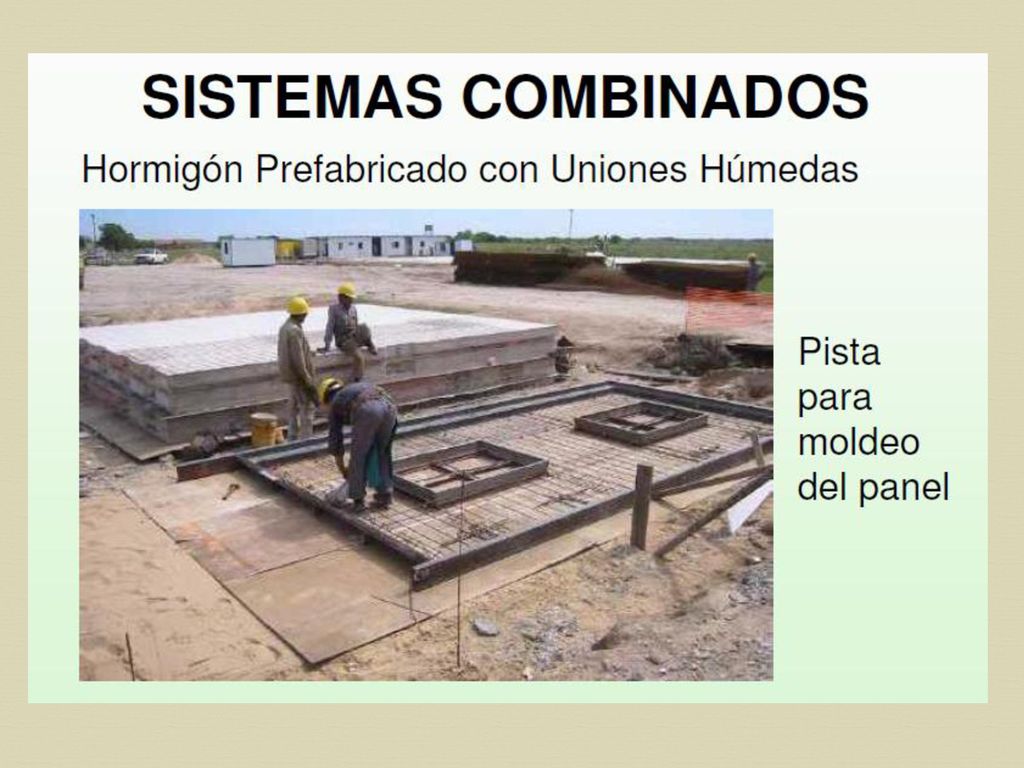

27

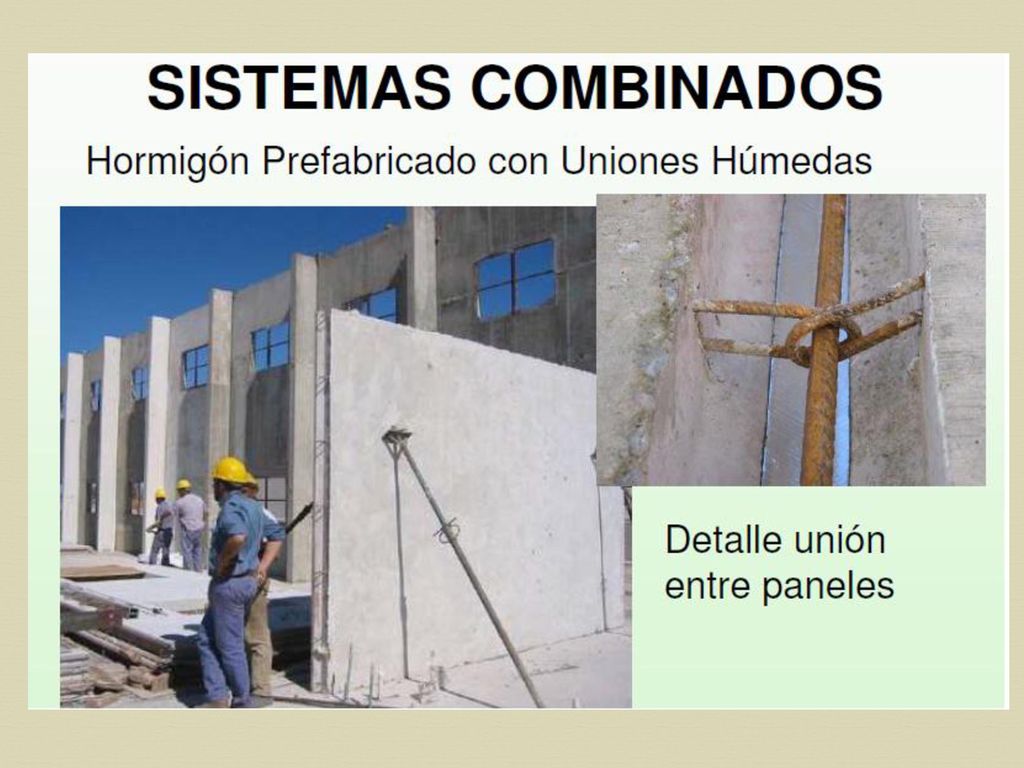

28

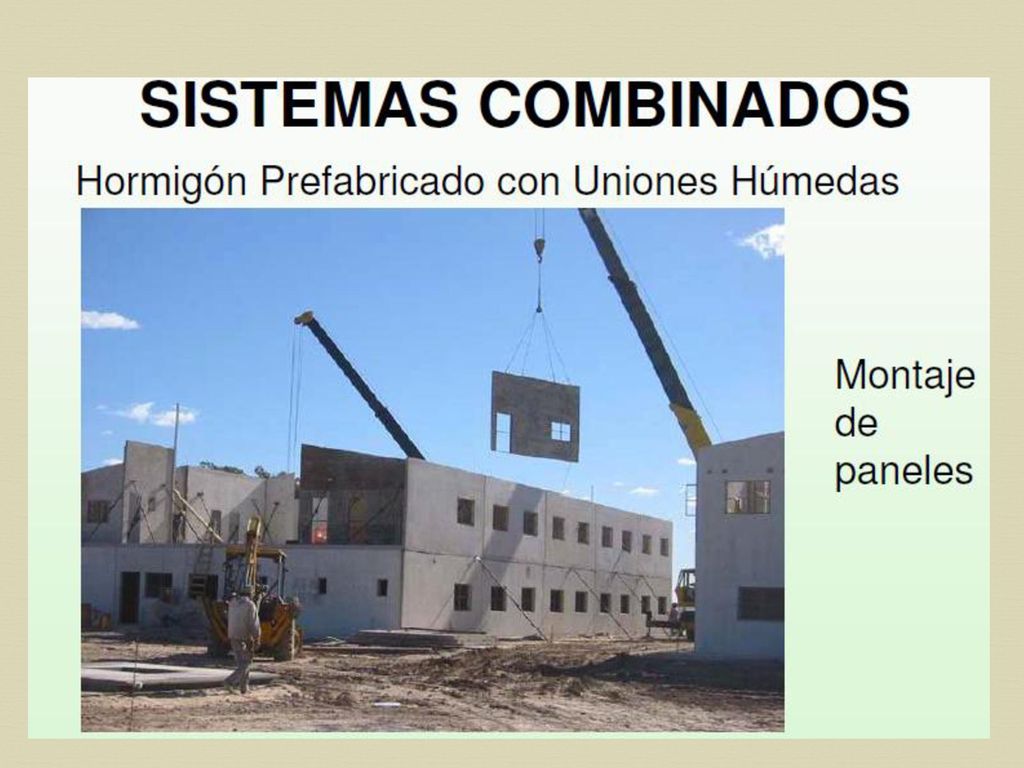

29

30

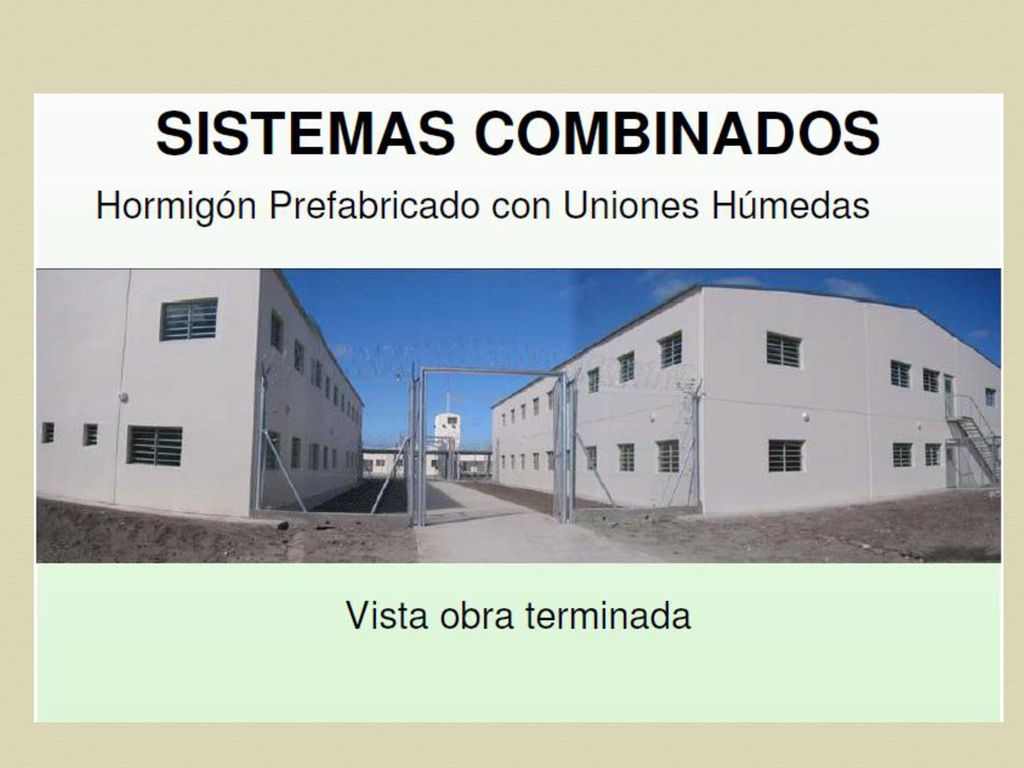

31

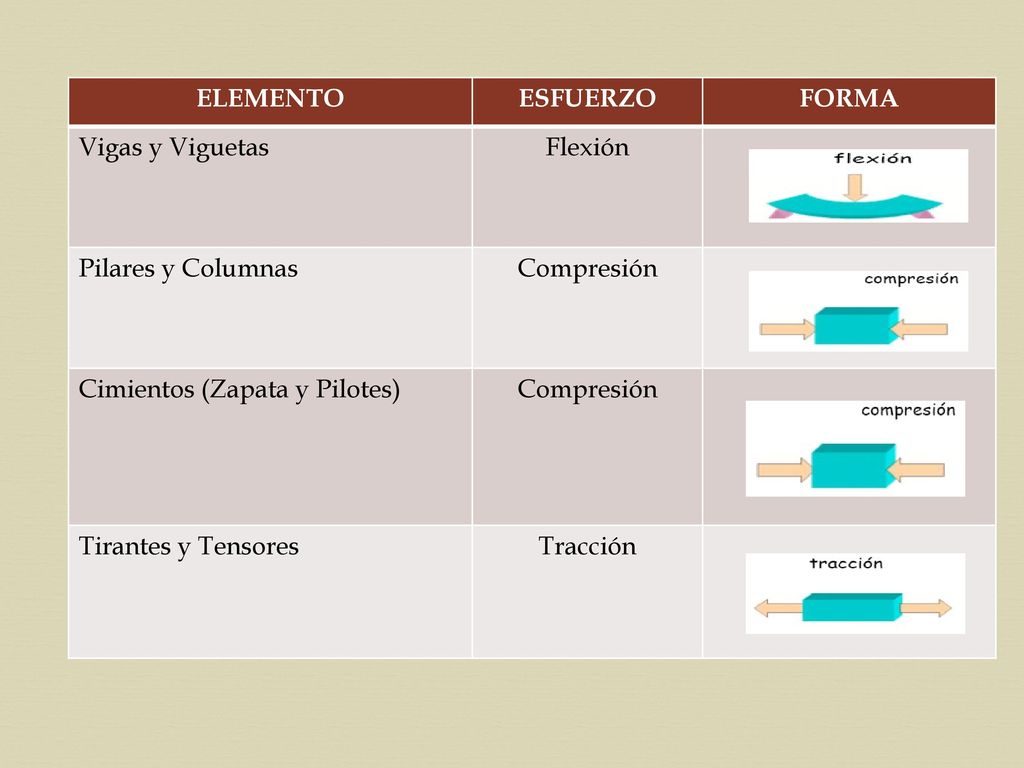

32 ELEMENTO ESFUERZO FORMA Vigas y Viguetas Flexión Pilares y Columnas Compresión Cimientos (Zapata y Pilotes) Tirantes y Tensores Tracción

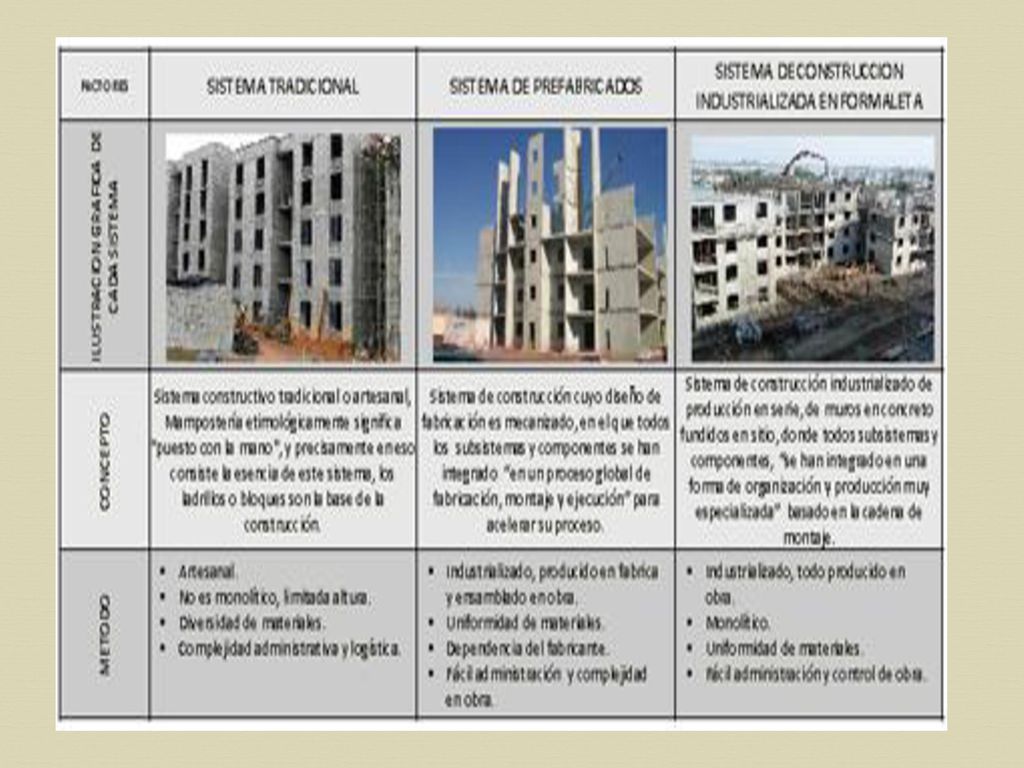

33

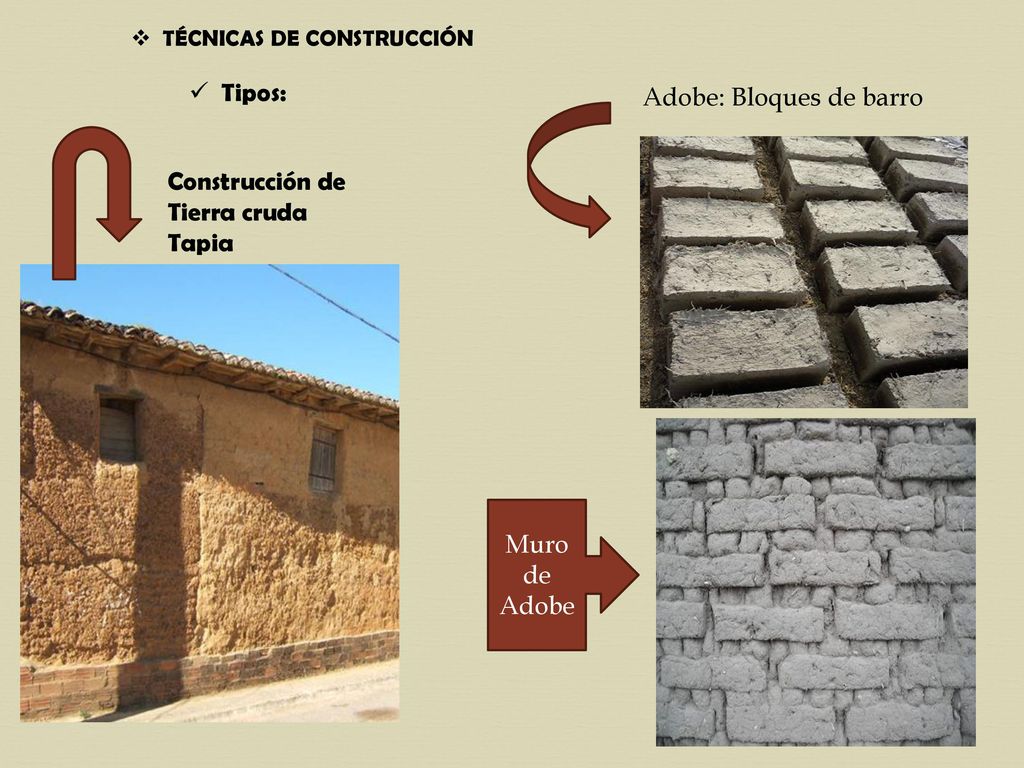

34 Adobe: Bloques de barro
TÉCNICAS DE CONSTRUCCIÓN Tipos: Adobe: Bloques de barro Construcción de Tierra cruda Tapia Muro de Adobe

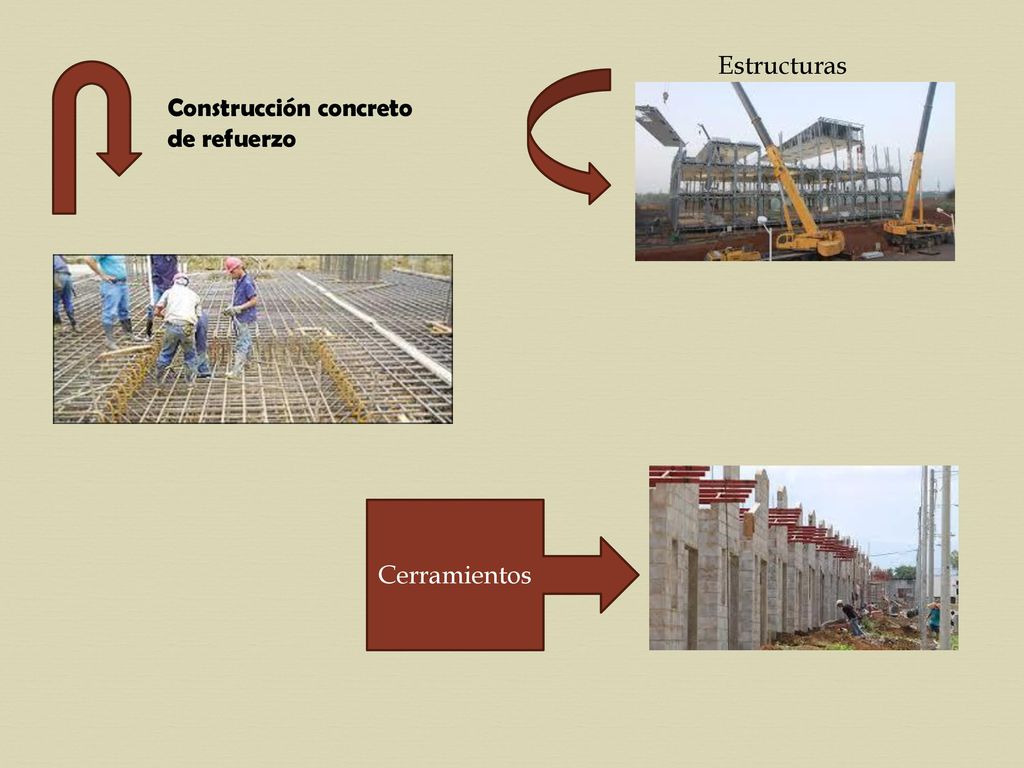

35 Estructuras Construcción concreto de refuerzo Cerramientos

36 Construcción con desechos

37 Construcción ancestral
CONSTRUCCIONES Pirámides egipcias Construcción ancestral

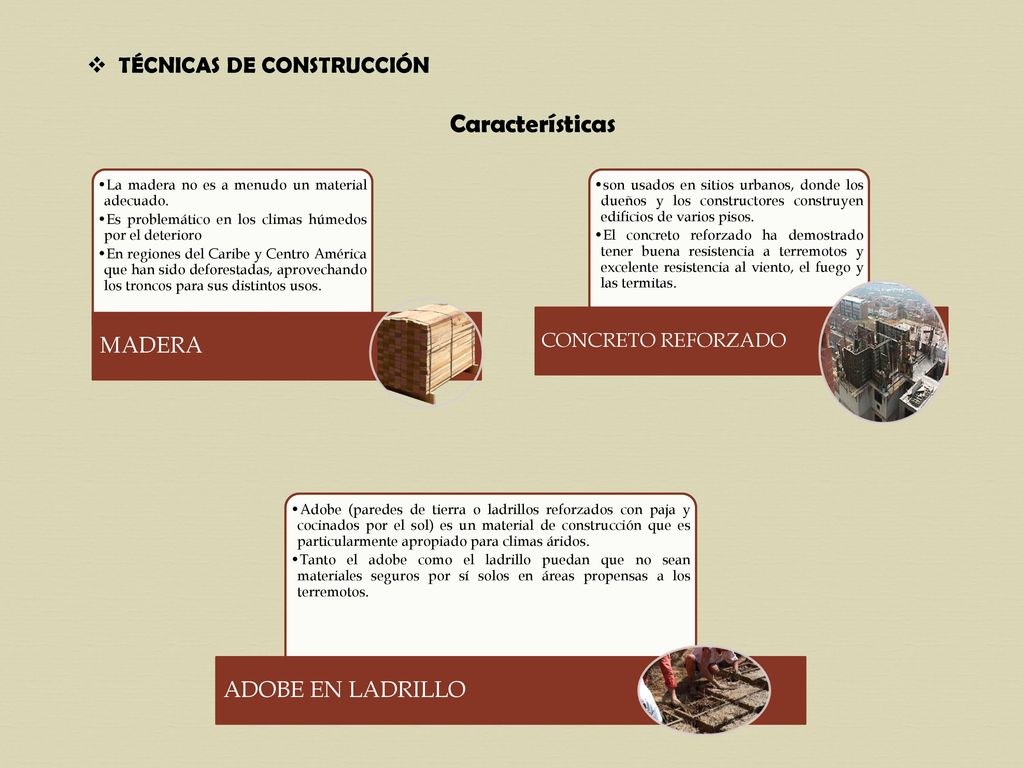

38 Características TÉCNICAS DE CONSTRUCCIÓN MADERA ADOBE EN LADRILLO
La madera no es a menudo un material adecuado. Es problemático en los climas húmedos por el deterioro En regiones del Caribe y Centro América que han sido deforestadas, aprovechando los troncos para sus distintos usos. MADERA son usados en sitios urbanos, donde los dueños y los constructores construyen edificios de varios pisos. El concreto reforzado ha demostrado tener buena resistencia a terremotos y excelente resistencia al viento, el fuego y las termitas. CONCRETO REFORZADO Adobe (paredes de tierra o ladrillos reforzados con paja y cocinados por el sol) es un material de construcción que es particularmente apropiado para climas áridos. Tanto el adobe como el ladrillo puedan que no sean materiales seguros por sí solos en áreas propensas a los terremotos. ADOBE EN LADRILLO

39 Paneles de concreto reforzado

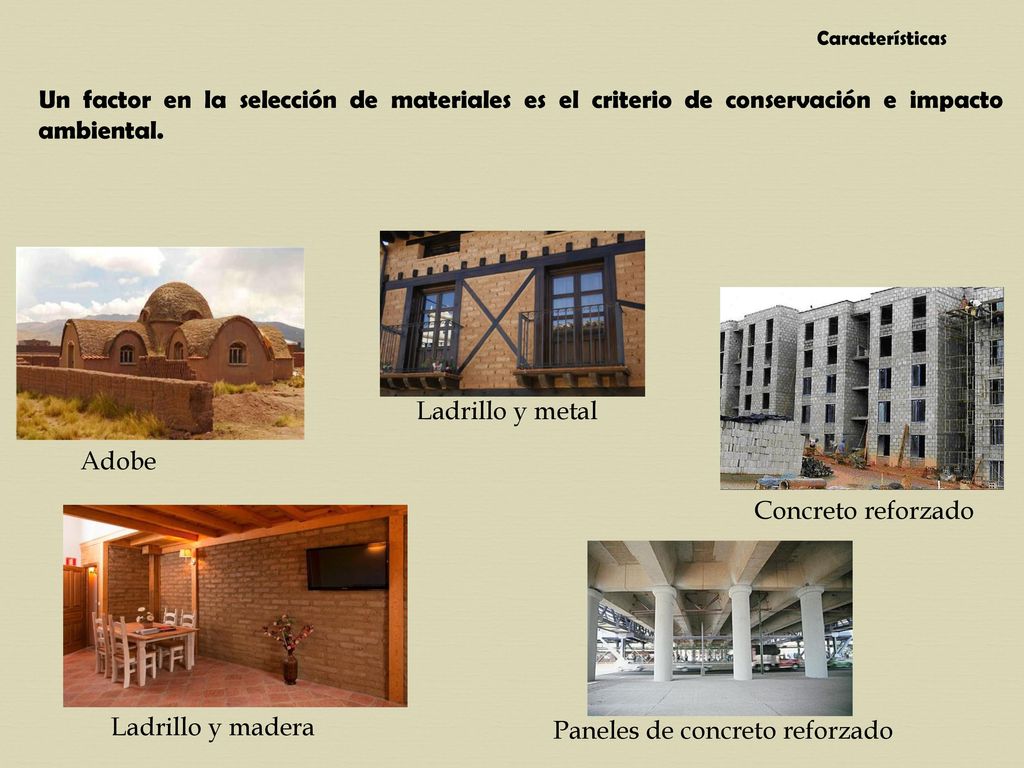

Características Un factor en la selección de materiales es el criterio de conservación e impacto ambiental. Ladrillo y metal Adobe Concreto reforzado Ladrillo y madera Paneles de concreto reforzado

40 COMPONENTES O ELEMENTOS CONSTRUCTIVOS

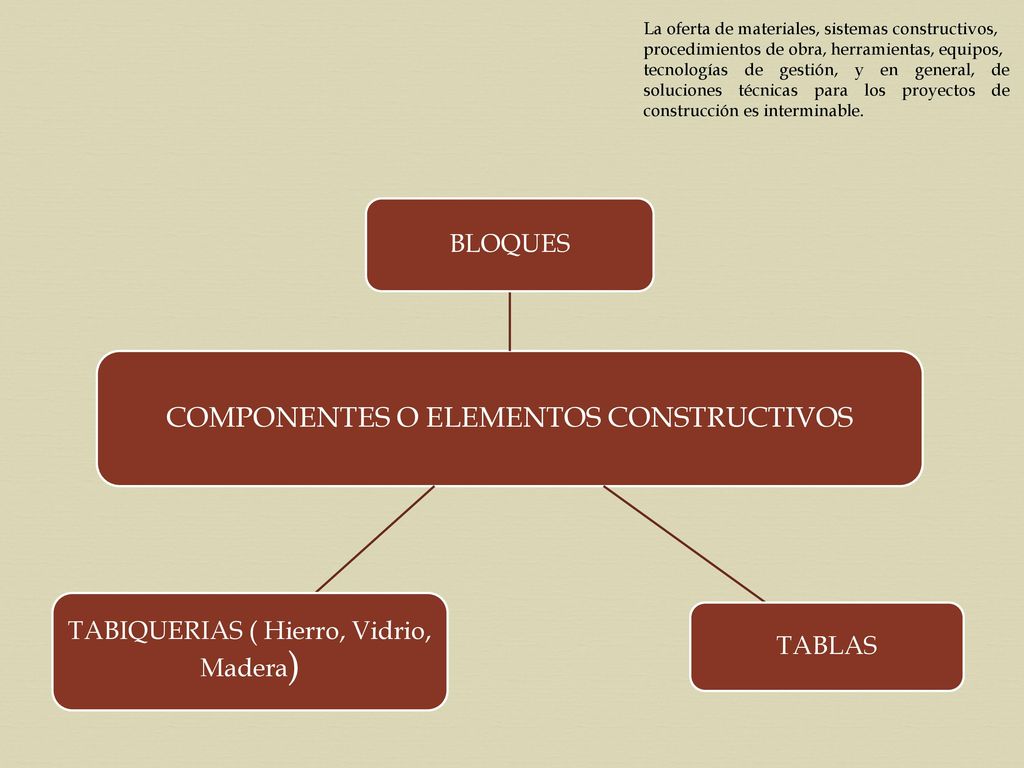

La oferta de materiales, sistemas constructivos, procedimientos de obra, herramientas, equipos, tecnologías de gestión, y en general, de soluciones técnicas para los proyectos de construcción es interminable. COMPONENTES O ELEMENTOS CONSTRUCTIVOS BLOQUES TABLAS TABIQUERIAS ( Hierro, Vidrio, Madera)

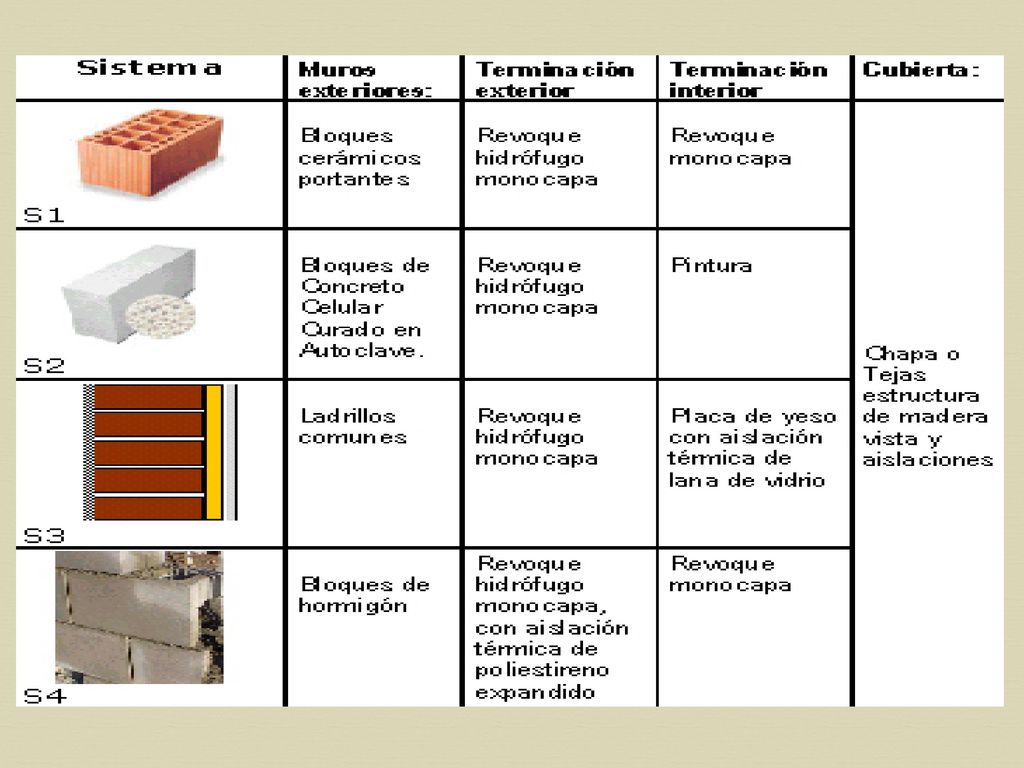

41

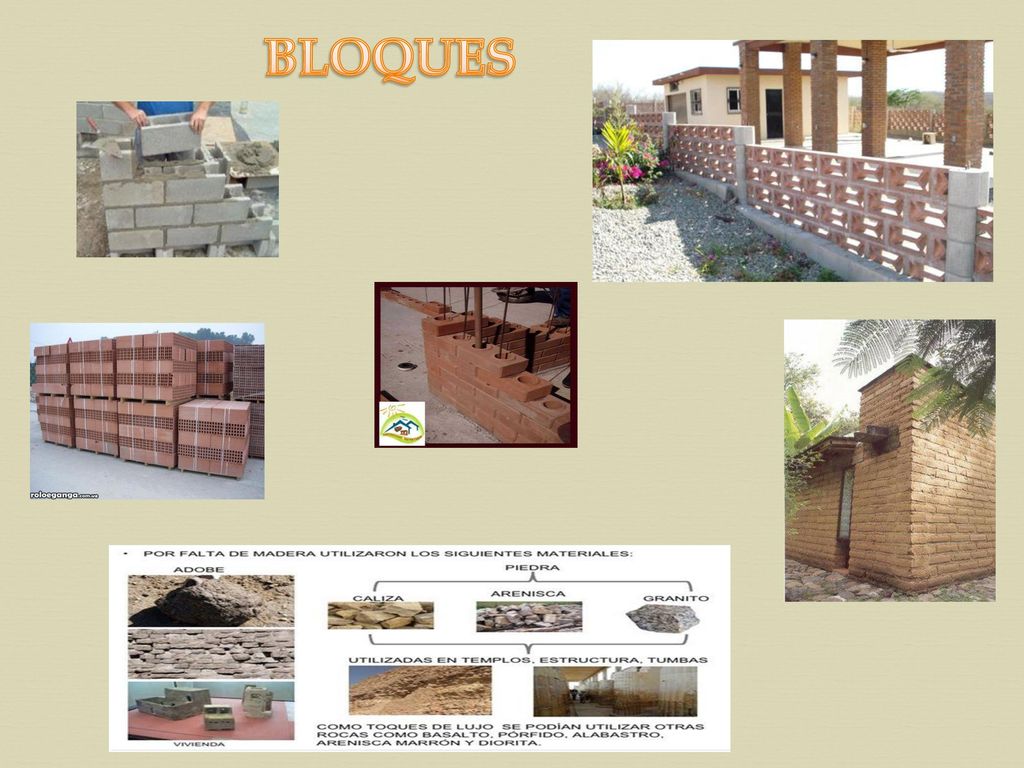

42 BLOQUES

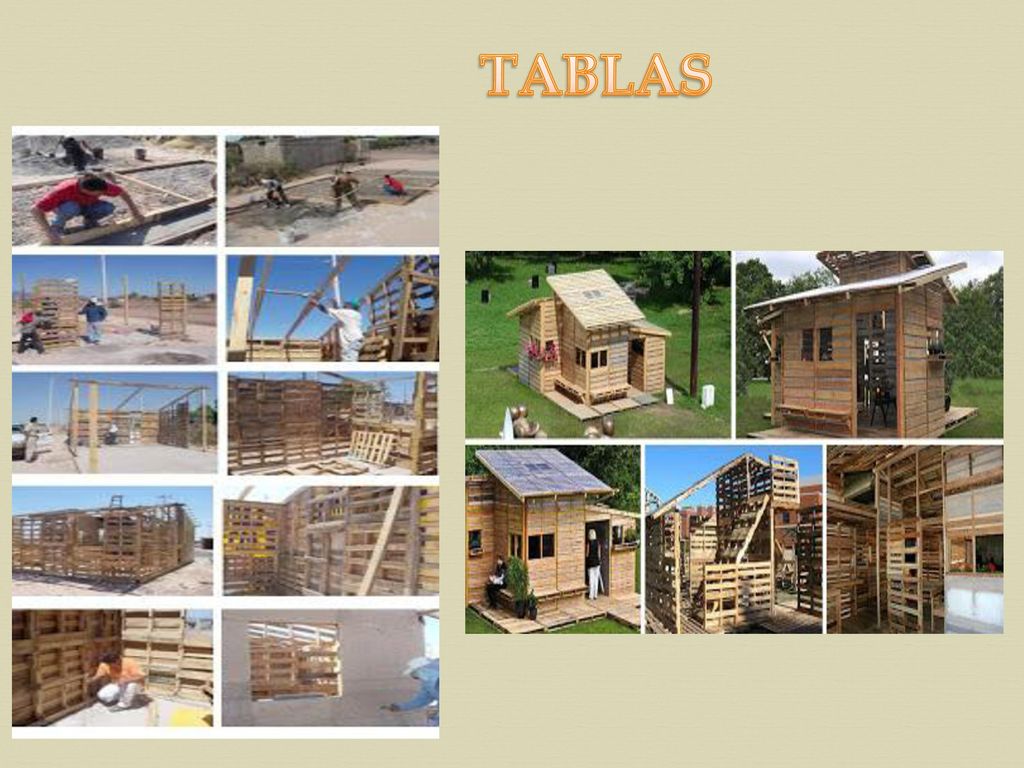

43 TABLAS

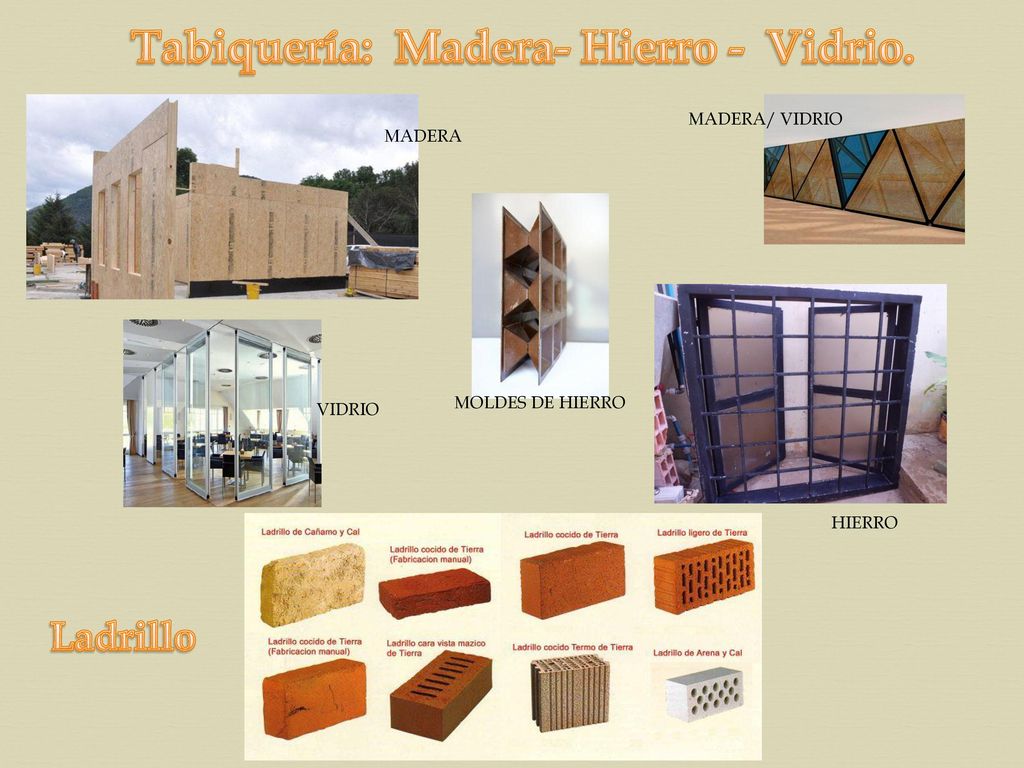

44 Tabiquería: Madera- Hierro - Vidrio.
MADERA/ VIDRIO MADERA MOLDES DE HIERRO VIDRIO HIERRO Ladrillo

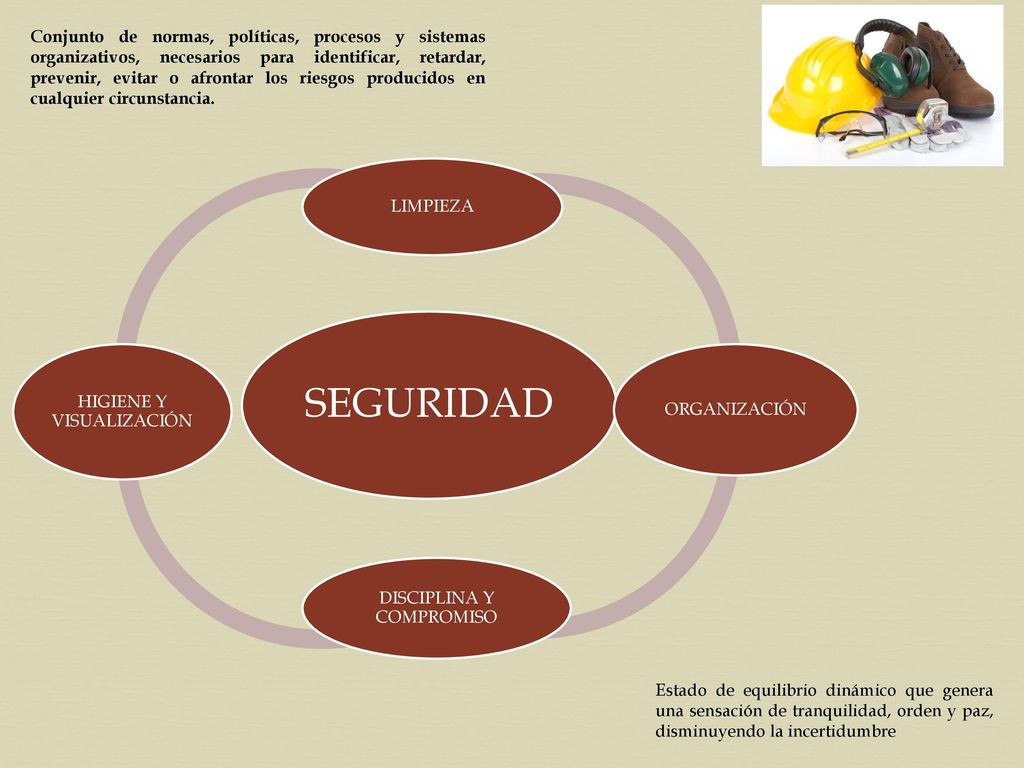

45 Conjunto de normas, políticas, procesos y sistemas organizativos, necesarios para identificar, retardar, prevenir, evitar o afrontar los riesgos producidos en cualquier circunstancia. SEGURIDAD LIMPIEZA ORGANIZACIÓN DISCIPLINA Y COMPROMISO HIGIENE Y VISUALIZACIÓN Estado de equilibrio dinámico que genera una sensación de tranquilidad, orden y paz, disminuyendo la incertidumbre

46 Memoria Descriptiva Pliego de Condiciones Planos Mediciones

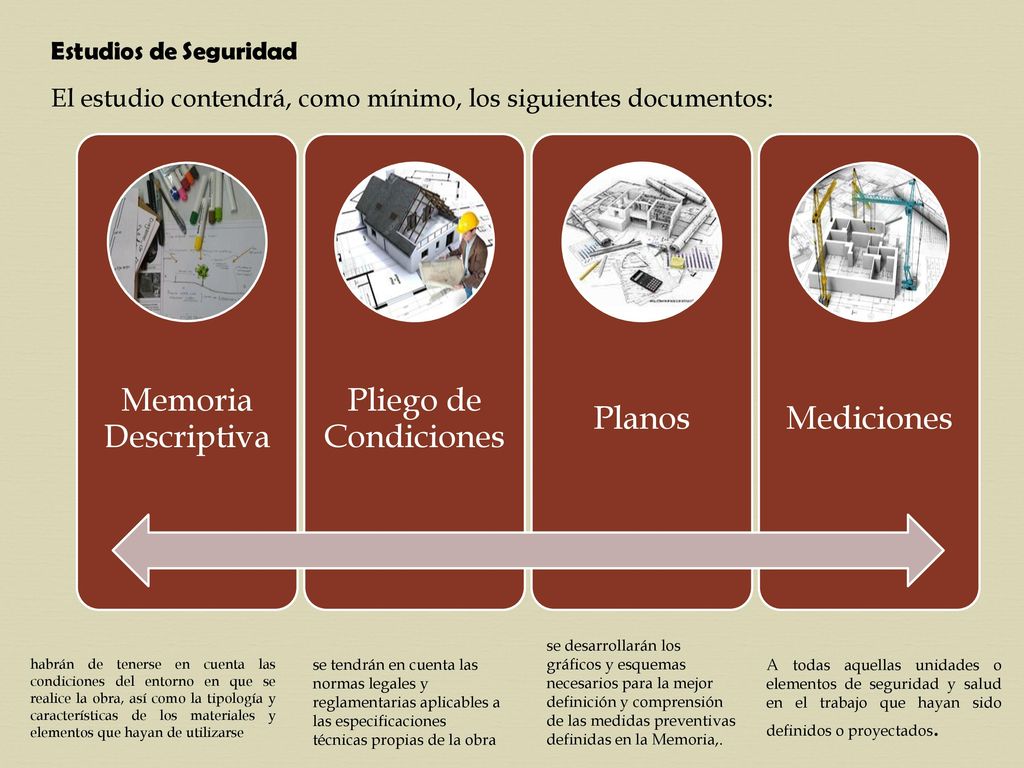

Estudios de Seguridad El estudio contendrá, como mínimo, los siguientes documentos: Memoria Descriptiva Pliego de Condiciones Planos Mediciones se desarrollarán los gráficos y esquemas necesarios para la mejor definición y comprensión de las medidas preventivas definidas en la Memoria,. habrán de tenerse en cuenta las condiciones del entorno en que se realice la obra, así como la tipología y características de los materiales y elementos que hayan de utilizarse se tendrán en cuenta las normas legales y reglamentarias aplicables a las especificaciones técnicas propias de la obra A todas aquellas unidades o elementos de seguridad y salud en el trabajo que hayan sido definidos o proyectados.

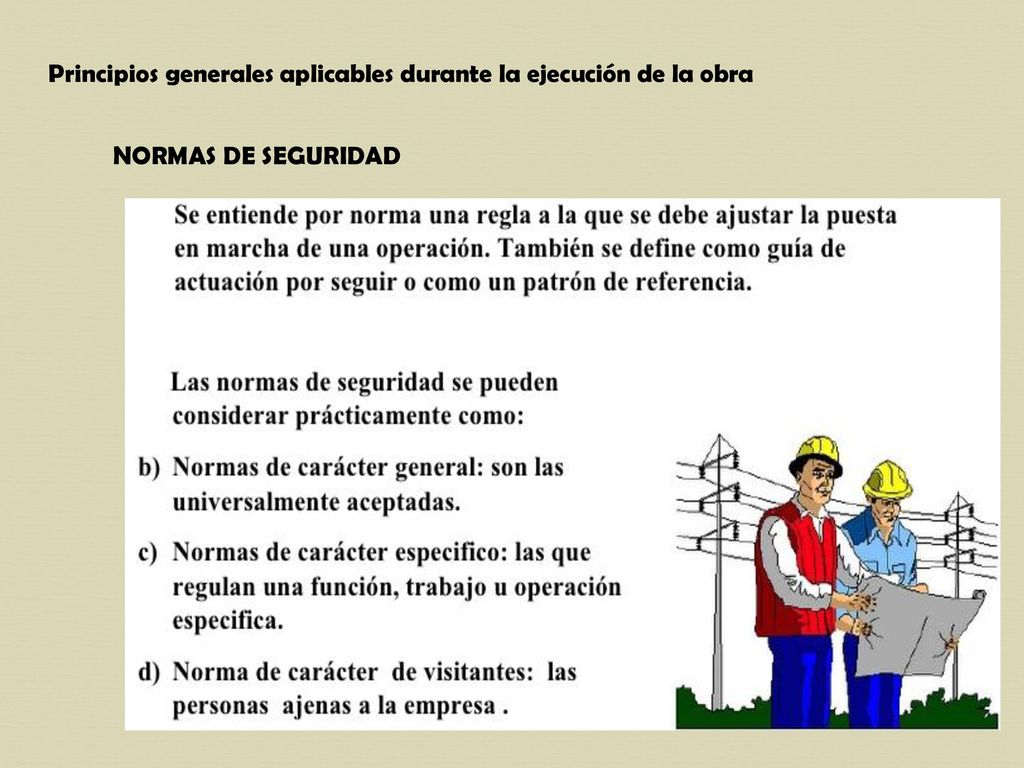

47 Principios generales aplicables durante la ejecución de la obra
NORMAS DE SEGURIDAD

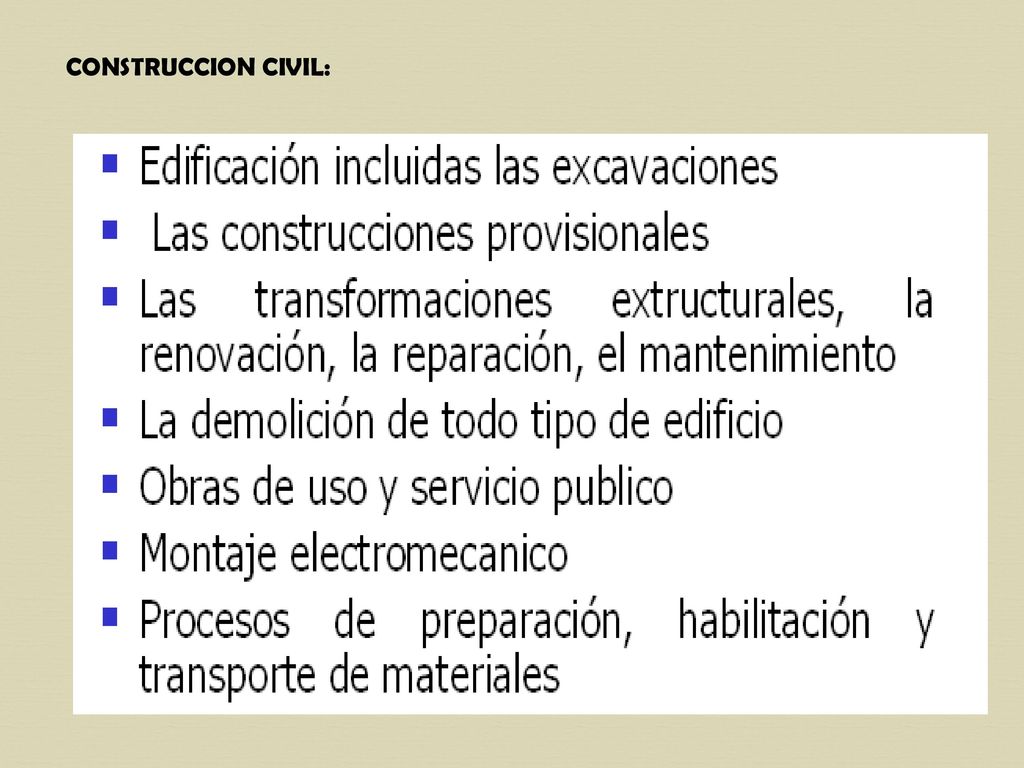

48 CONSTRUCCION CIVIL:

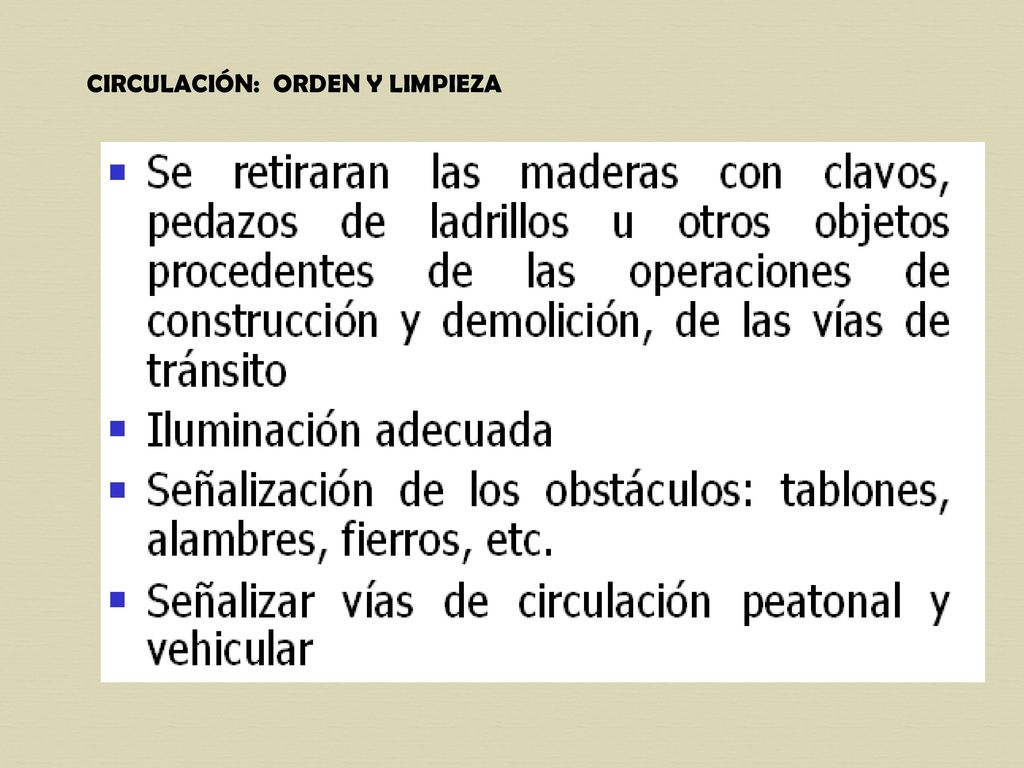

49 CIRCULACIÓN: ORDEN Y LIMPIEZA

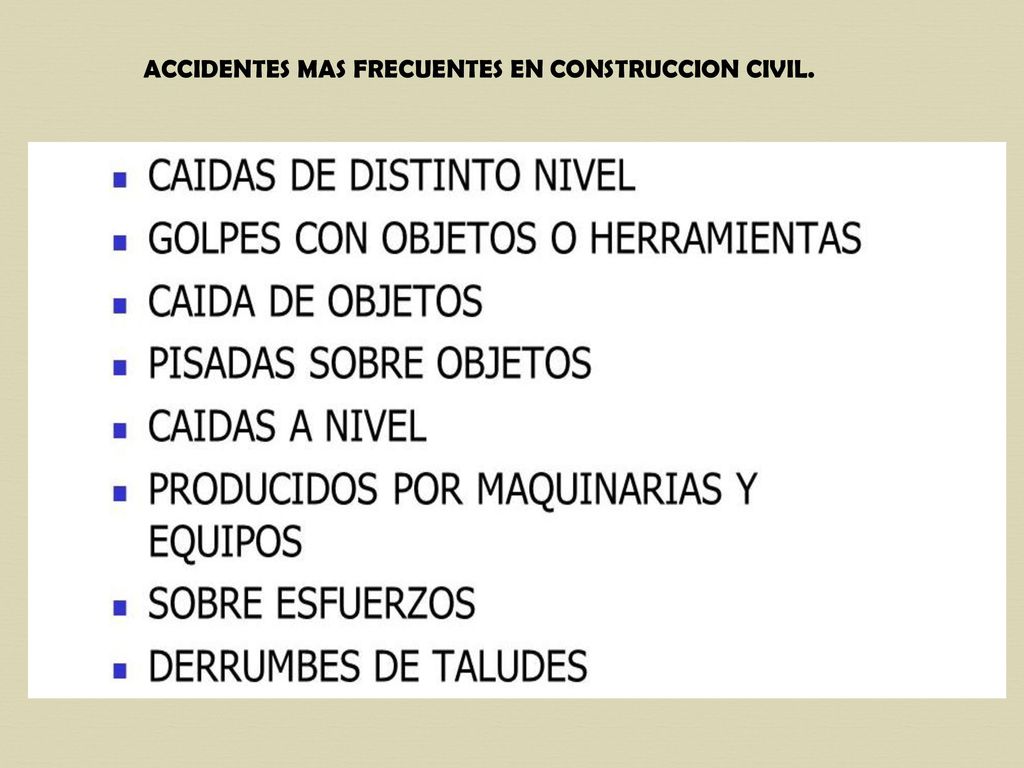

50 ACCIDENTES MAS FRECUENTES EN CONSTRUCCION CIVIL.

51 MUCHAS GRACIAS
