INICIO LECTOR VAG-COM TIPOS DE PROTOCOLO COMUNICACION

Presentación del tema: "INICIO LECTOR VAG-COM TIPOS DE PROTOCOLO COMUNICACION"— Transcripción de la presentación:

1 INICIO LECTOR VAG-COM TIPOS DE PROTOCOLO COMUNICACION
CODIGOS DE ACCESO OPERACIONES ESPECIALES AJUSTES BASICOS DIAGNOSIS BUS OPTICO IDENTIFICACION VEHICULO

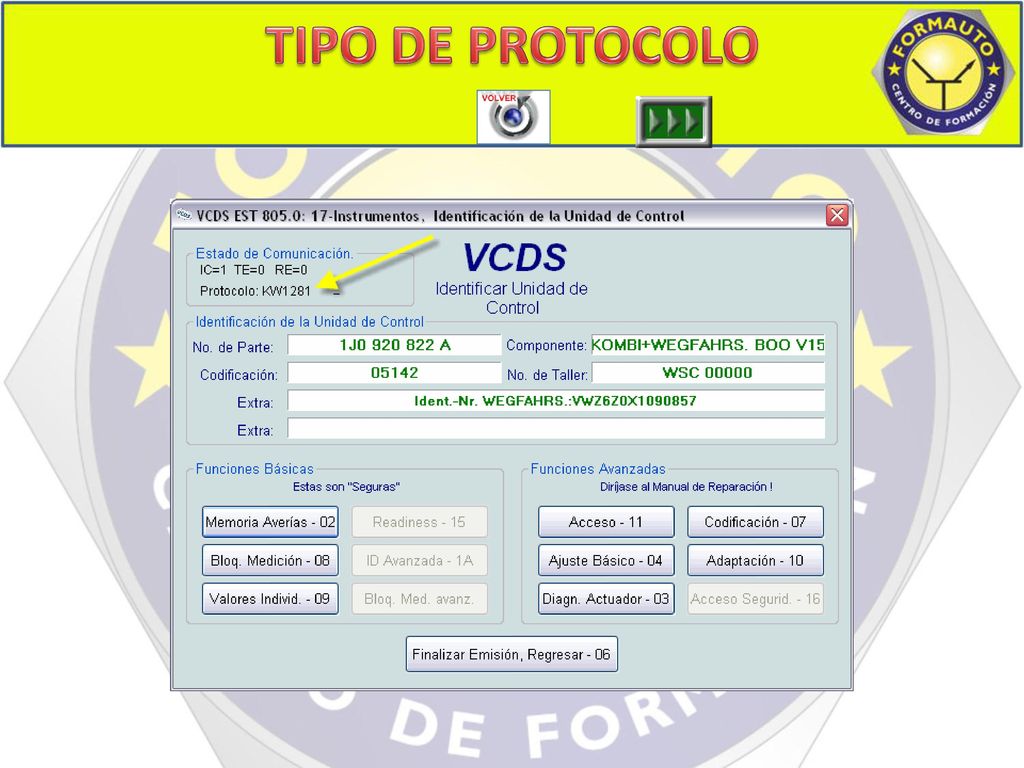

2 TIPO DE PROTOCOLO PROTOCOLO

3 PROTOCOLO 2 TIPO DE PROTOCOLO

4 ESTADO DE COMUNICACIÓN
COMUNICACION

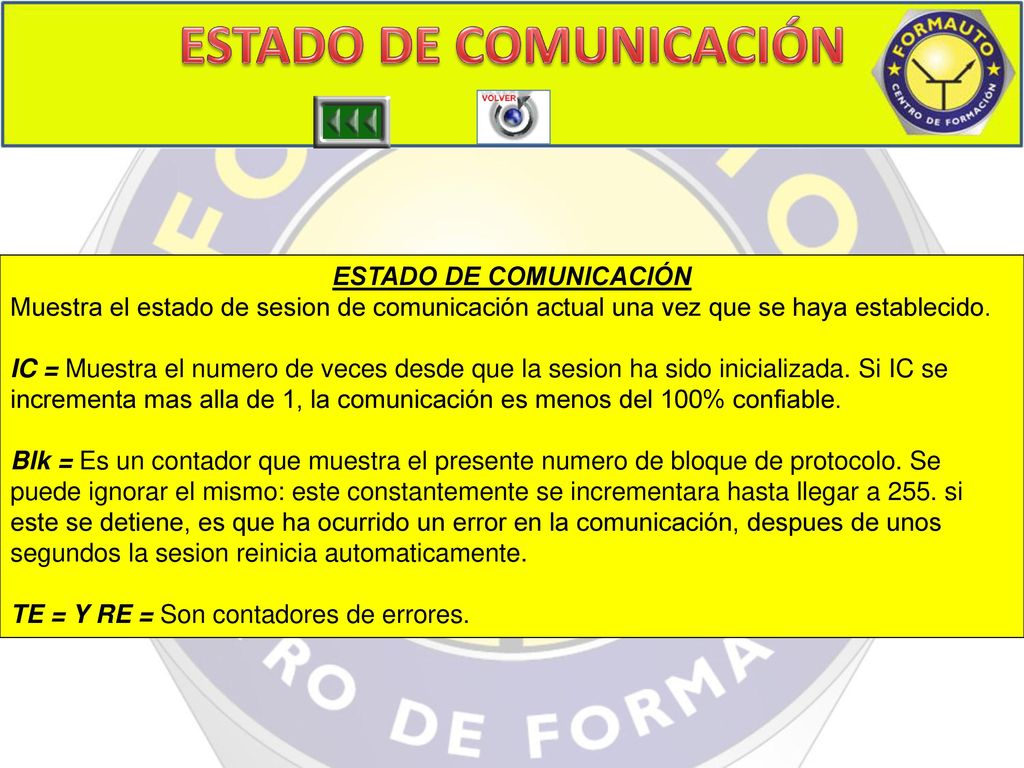

5 ESTADO DE COMUNICACIÓN ESTADO DE COMUNICACIÓN
COMUNICACION ESTADO DE COMUNICACIÓN Muestra el estado de sesion de comunicación actual una vez que se haya establecido. IC = Muestra el numero de veces desde que la sesion ha sido inicializada. Si IC se incrementa mas alla de 1, la comunicación es menos del 100% confiable. Blk = Es un contador que muestra el presente numero de bloque de protocolo. Se puede ignorar el mismo: este constantemente se incrementara hasta llegar a 255. si este se detiene, es que ha ocurrido un error en la comunicación, despues de unos segundos la sesion reinicia automaticamente. TE = Y RE = Son contadores de errores.

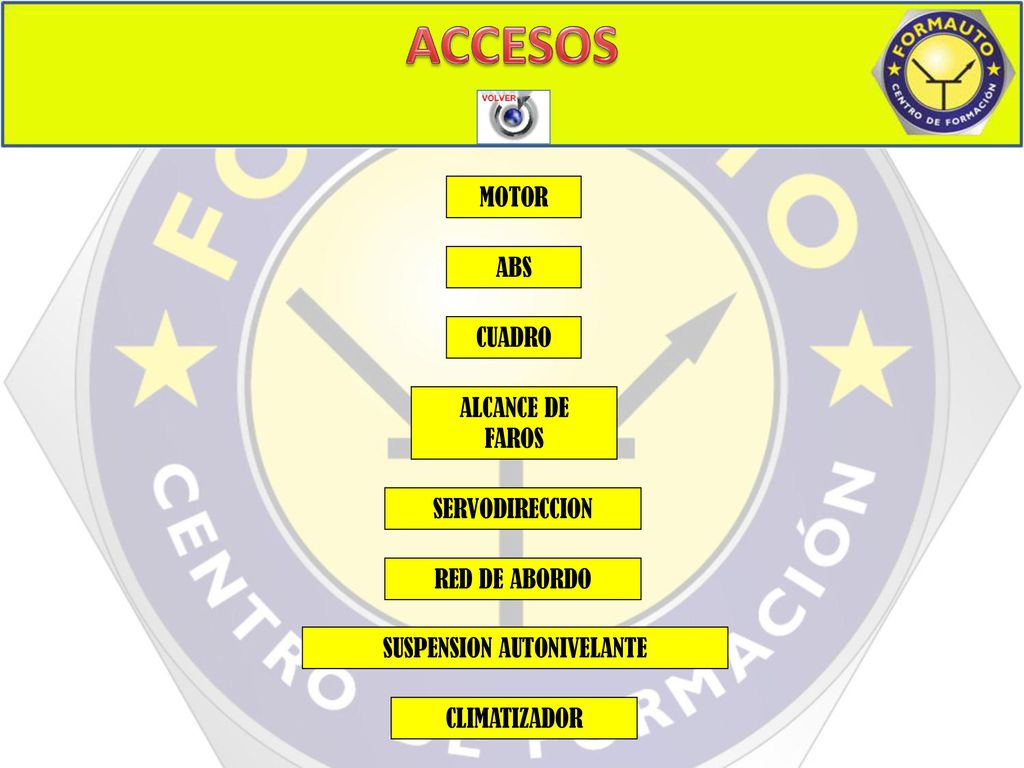

6 SUSPENSION AUTONIVELANTE
ACCESOS INDICE ACCESO MOTOR ABS CUADRO ALCANCE DE FAROS SERVODIRECCION RED DE ABORDO SUSPENSION AUTONIVELANTE CLIMATIZADOR

7 ACCESO MOTOR ACCESOS PARA EL MOTOR En funcion a la fecha de
fabricacion del vehiculo y al tipo de protocolo (el protocolo CAN o KW200 habilita la entrada 16), existen dos entradas distintas para Introducir el codigo de acceso: Entrada 11 Entrada 16 Si las dos entradas estan habilitadas habra que probar cual es la valida, lo unico que puede ocurrir es que el codigo no sea admitido, por lo que se probara en la otra entrada.

8 PERMITE LA REGENERACION DEL FILTRO DE
ACCESOS PARA EL MOTOR ACCESO MOTOR 11463 ACTIVA LA VELOCIDAD DE CRUCERO 16167 DESACTIVA LA VELOCIDAD DE CRUCERO 12233 PERMITE MODIFICAR PARAMETROS DE LA UCE 01283 o 11463 PERMITE EL AJUSTE DE RALENTI 21295 PERMITE LA REGENERACION DEL FILTRO DE PARTICULAS. LOS CANALES SON: 068 – 070 – 075 10016 27971

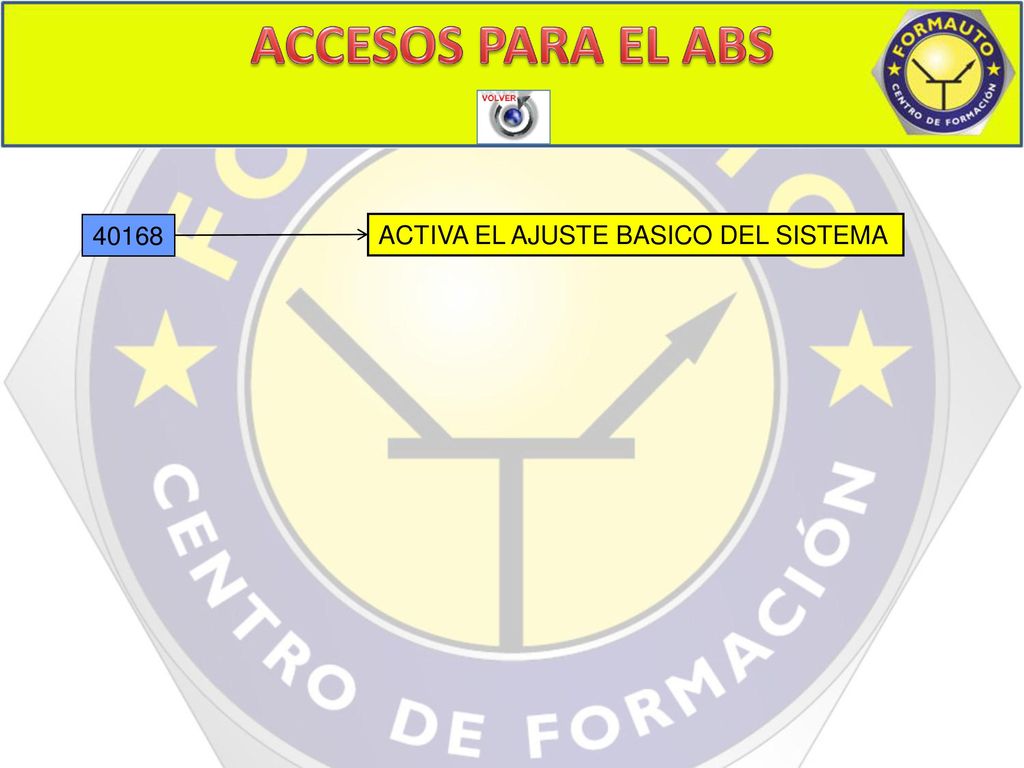

9 ACCESO ABS ACCESOS PARA EL ABS 40168
ACTIVA EL AJUSTE BASICO DEL SISTEMA

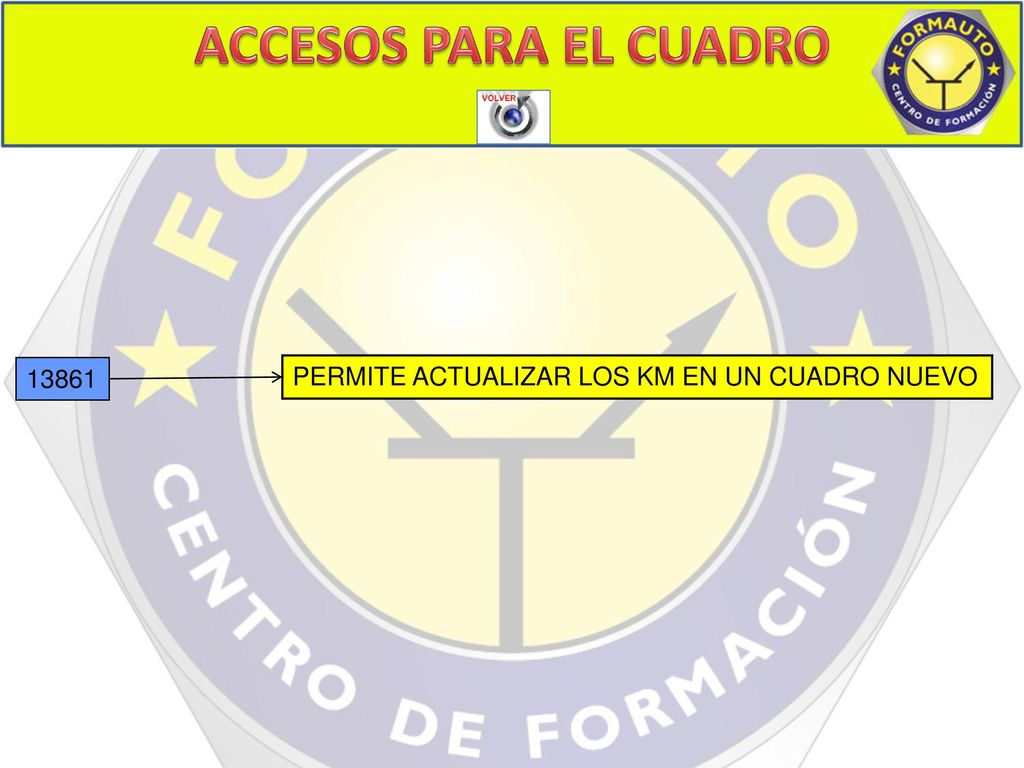

10 ACCESO CUADRO ACCESOS PARA EL CUADRO 13861
PERMITE ACTUALIZAR LOS KM EN UN CUADRO NUEVO

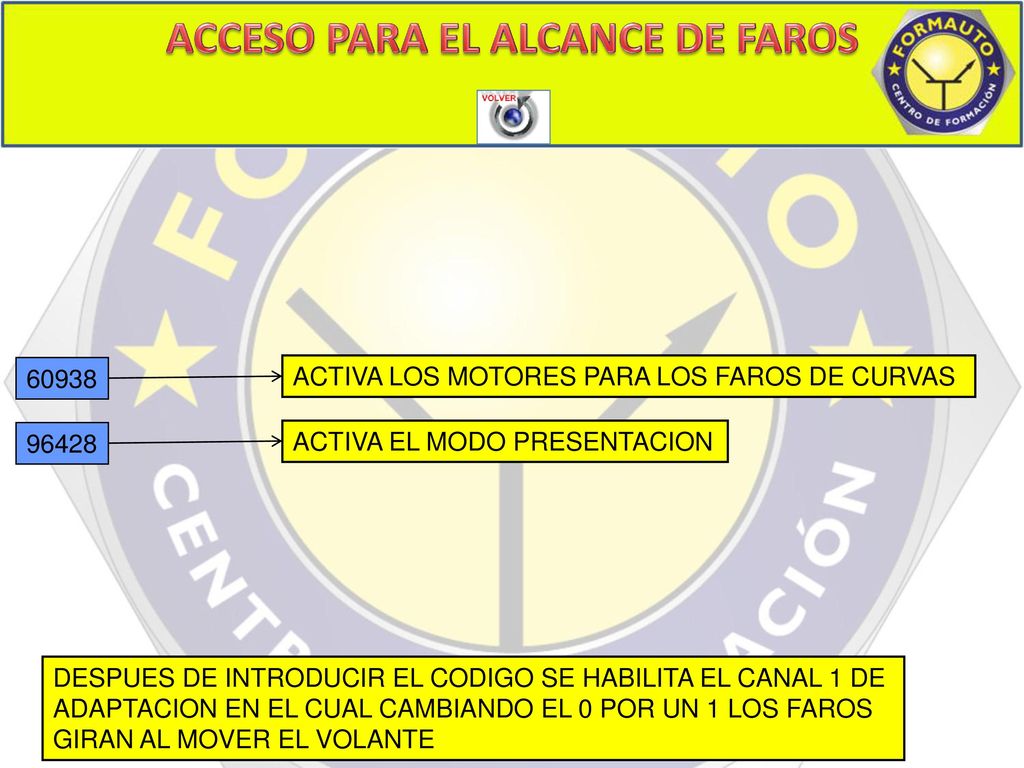

11 ACCESO PARA EL ALCANCE DE FAROS
ACCESO FAROS 60938 ACTIVA LOS MOTORES PARA LOS FAROS DE CURVAS 96428 ACTIVA EL MODO PRESENTACION DESPUES DE INTRODUCIR EL CODIGO SE HABILITA EL CANAL 1 DE ADAPTACION EN EL CUAL CAMBIANDO EL 0 POR UN 1 LOS FAROS GIRAN AL MOVER EL VOLANTE

12 ACCESOS PARA EL AJUSTE DE LA SUSPENSIÓN
ACCESO SUSPENSION ACTIVA ADAPTACION DE LOS CANALES Y 4 DE ADAPTACION PARA LA ALTURA DEL VEHICULO 31564 DESPUES DE INTRODUCIR EL CODIGO SE HABILITA EL CANAL 1 DE ADAPTACION EN EL CUAL CAMBIANDO EL 0 POR UN 1 LOS FAROS GIRAN AL MOVER EL VOLANTE

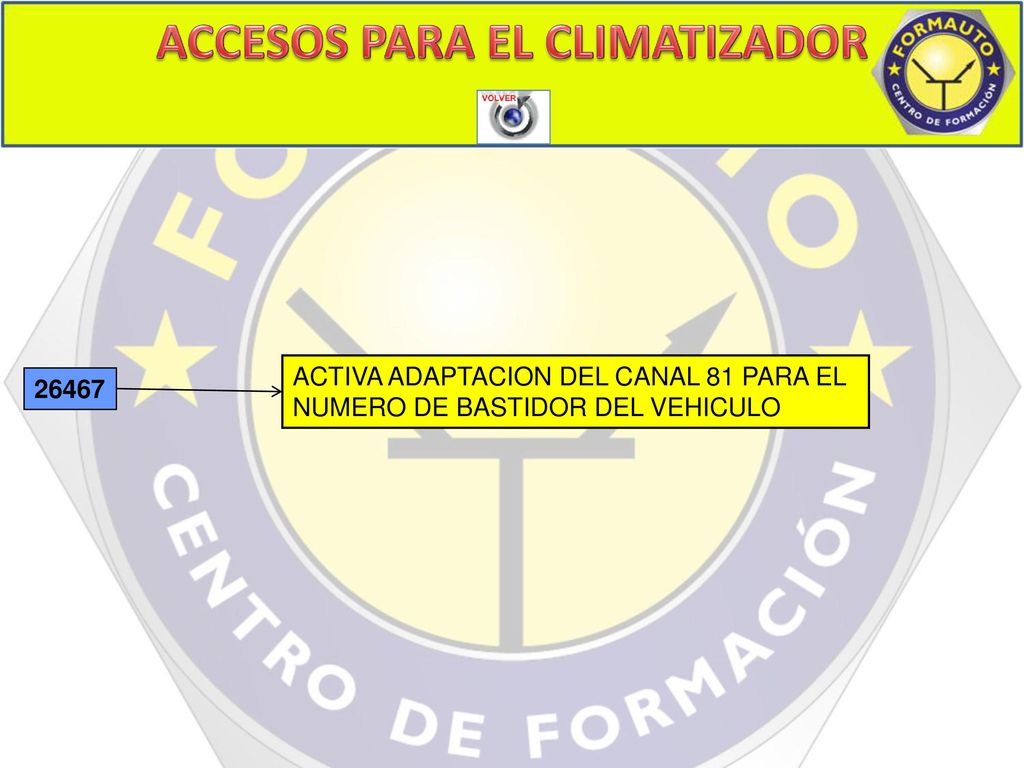

13 ACCESOS PARA EL CLIMATIZADOR
ACCESO CLIMATIZADOR ACTIVA ADAPTACION DEL CANAL 81 PARA EL NUMERO DE BASTIDOR DEL VEHICULO 26467

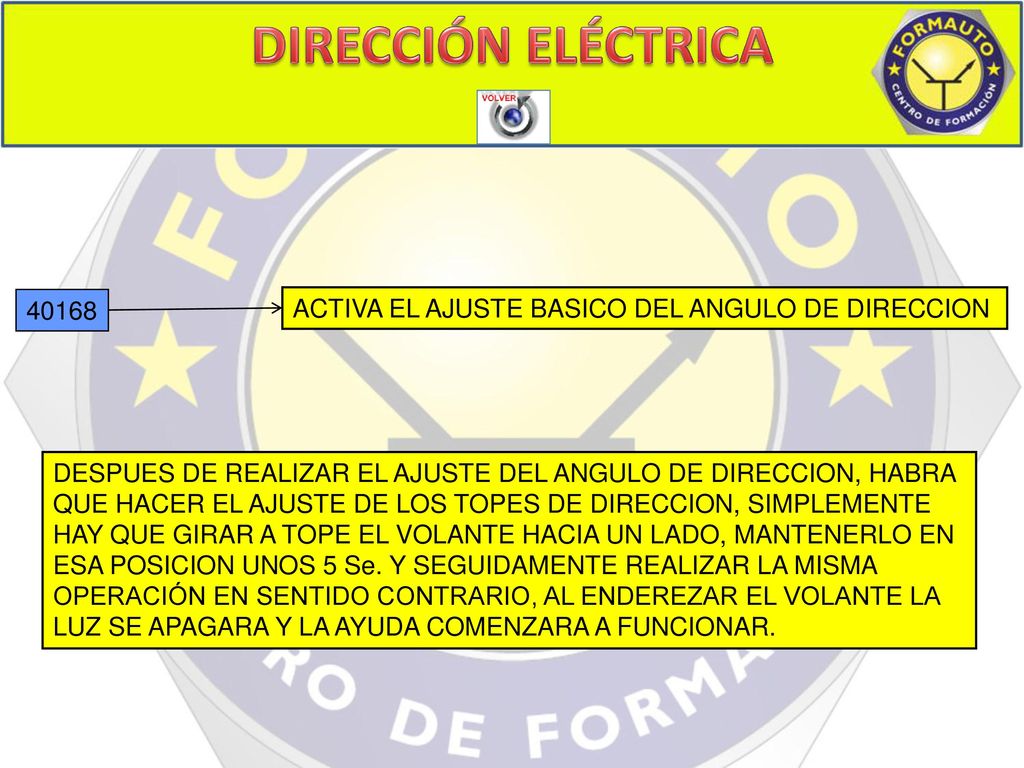

14 SERVODIRECCION DIRECCIÓN ELÉCTRICA 40168
ACTIVA EL AJUSTE BASICO DEL ANGULO DE DIRECCION DESPUES DE REALIZAR EL AJUSTE DEL ANGULO DE DIRECCION, HABRA QUE HACER EL AJUSTE DE LOS TOPES DE DIRECCION, SIMPLEMENTE HAY QUE GIRAR A TOPE EL VOLANTE HACIA UN LADO, MANTENERLO EN ESA POSICION UNOS 5 Se. Y SEGUIDAMENTE REALIZAR LA MISMA OPERACIÓN EN SENTIDO CONTRARIO, AL ENDEREZAR EL VOLANTE LA LUZ SE APAGARA Y LA AYUDA COMENZARA A FUNCIONAR.

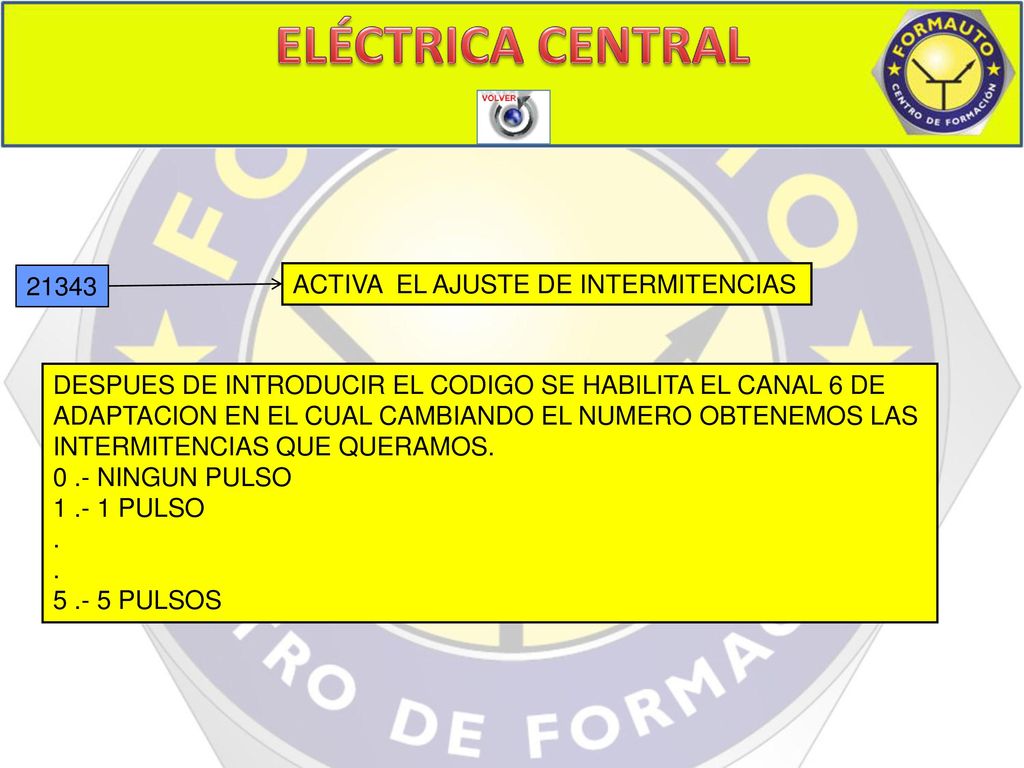

15 RED ABORDO ELÉCTRICA CENTRAL 21343 ACTIVA EL AJUSTE DE INTERMITENCIAS
DESPUES DE INTRODUCIR EL CODIGO SE HABILITA EL CANAL 6 DE ADAPTACION EN EL CUAL CAMBIANDO EL NUMERO OBTENEMOS LAS INTERMITENCIAS QUE QUERAMOS. 0 .- NINGUN PULSO PULSO . PULSOS

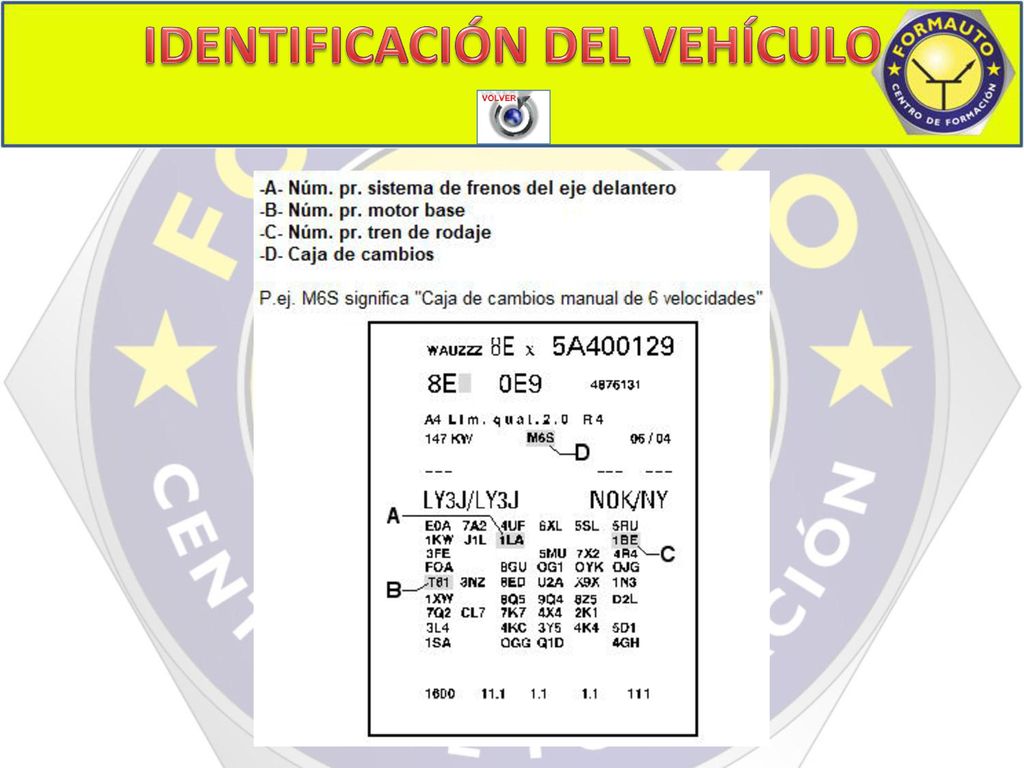

16 IDENTIFICACIÓN DEL VEHÍCULO
IDENTIFICACION

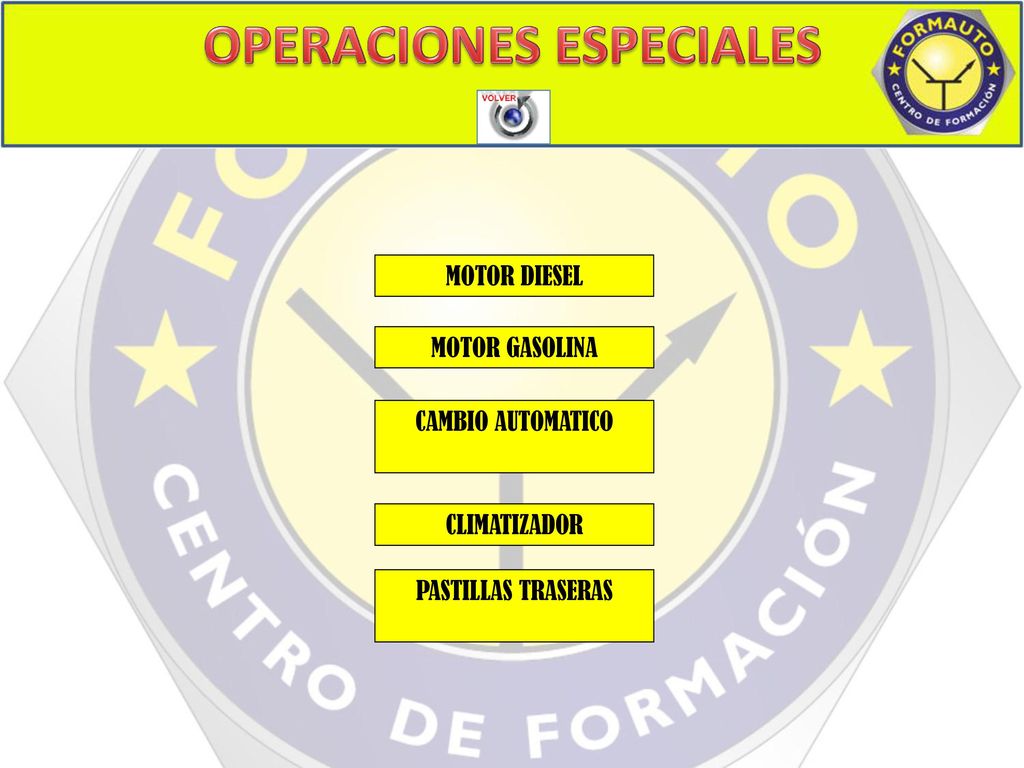

17 OPERACIONES ESPECIALES
O.E. MOTOR DIESEL MOTOR GASOLINA CAMBIO AUTOMATICO CLIMATIZADOR PASTILLAS TRASERAS

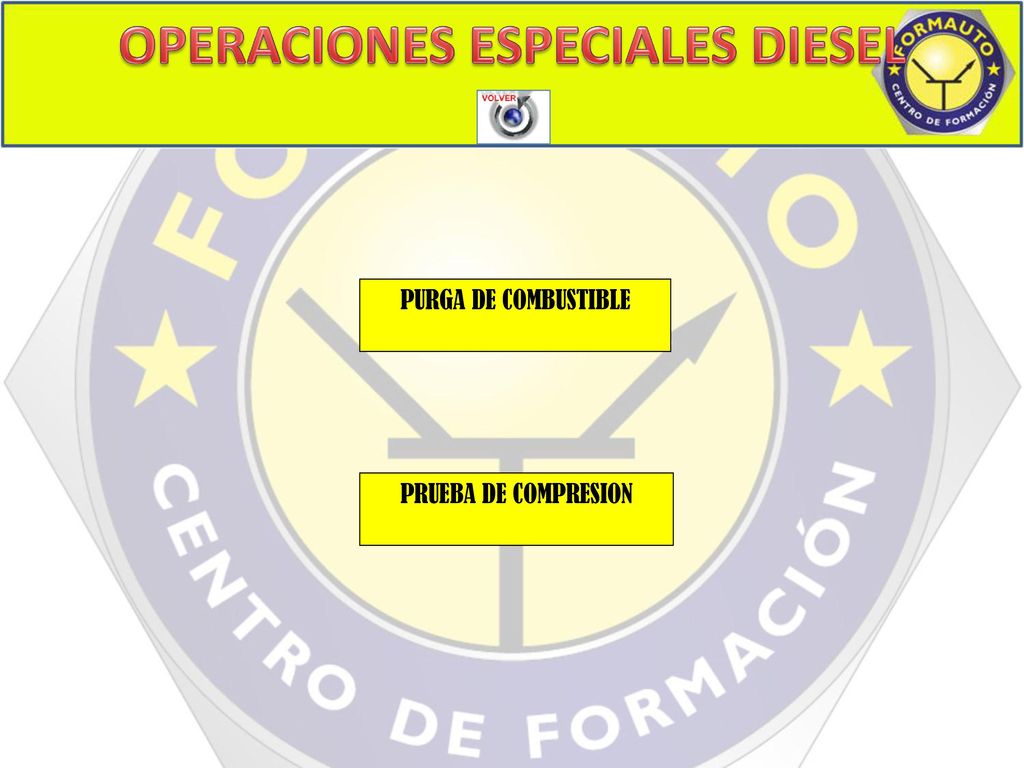

18 OPERACIONES ESPECIALES DIESEL
O.E. DIESEL PURGA DE COMBUSTIBLE PRUEBA DE COMPRESION

19 PURGA DE COMBUSTIBLE PURGA COMBUSTIBLE
ENTRAR EN AJUSTE BASICO, CANAL 35, EN ESTE CANAL SE ACTIVARA EL RELE DE COMBUSTIBLE.

20 PRUEBA DE COMPRESIÓN PRUEBA DE COMPRESION
ENTRAR EN AJUSTE BASICO, CANAL 50, EN ESTE CANAL SE DESACTIVA LOS PULSOS A LOS INYECTORES Y SE PUEDEN VER LAS RPM DE CADA CILINDRO.

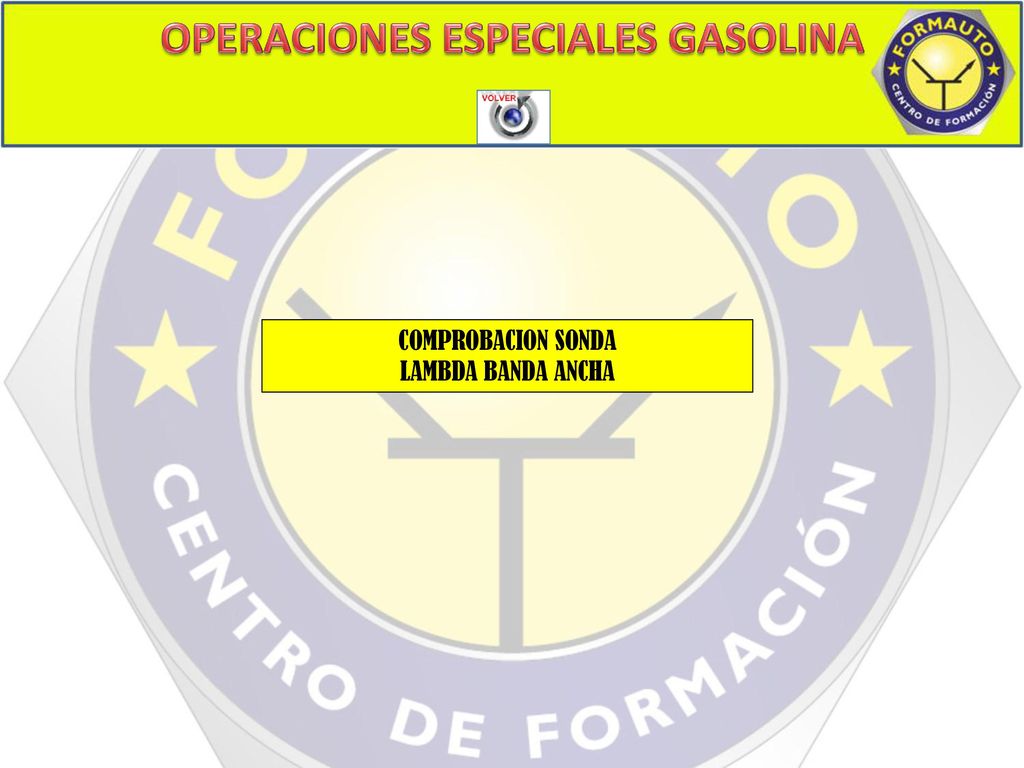

21 OPERACIONES ESPECIALES GASOLINA
O.E. GASOLINA COMPROBACION SONDA LAMBDA BANDA ANCHA

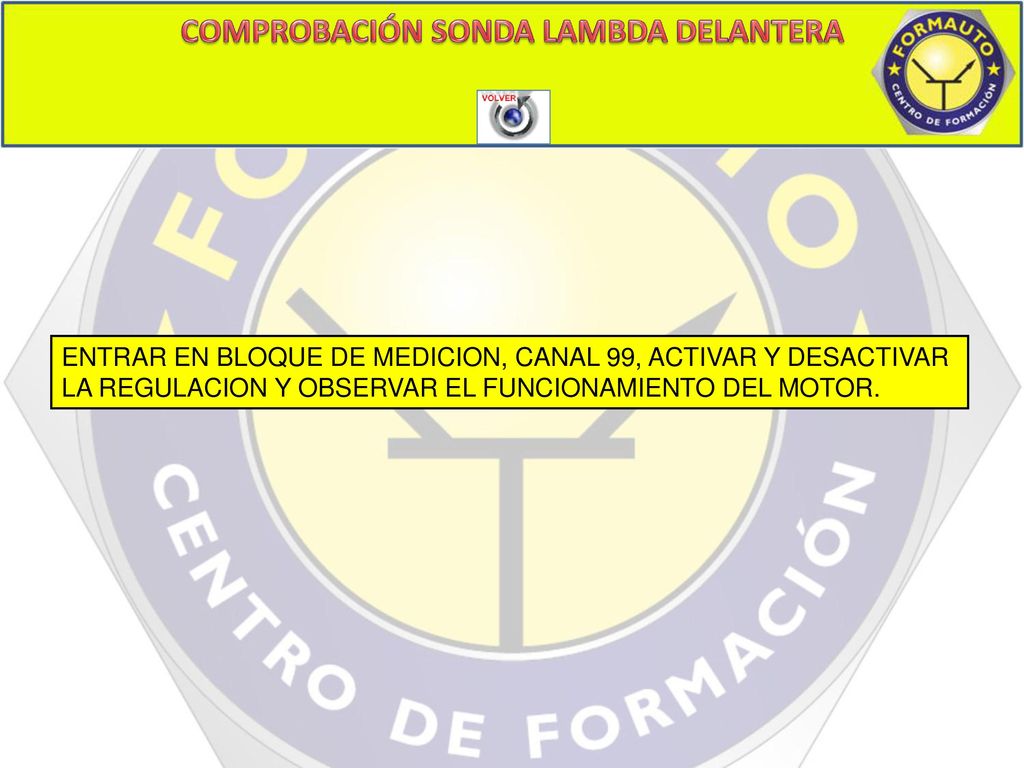

22 COMPROBACIÓN SONDA LAMBDA DELANTERA
COMPROBACION SONDA ENTRAR EN BLOQUE DE MEDICION, CANAL 99, ACTIVAR Y DESACTIVAR LA REGULACION Y OBSERVAR EL FUNCIONAMIENTO DEL MOTOR.

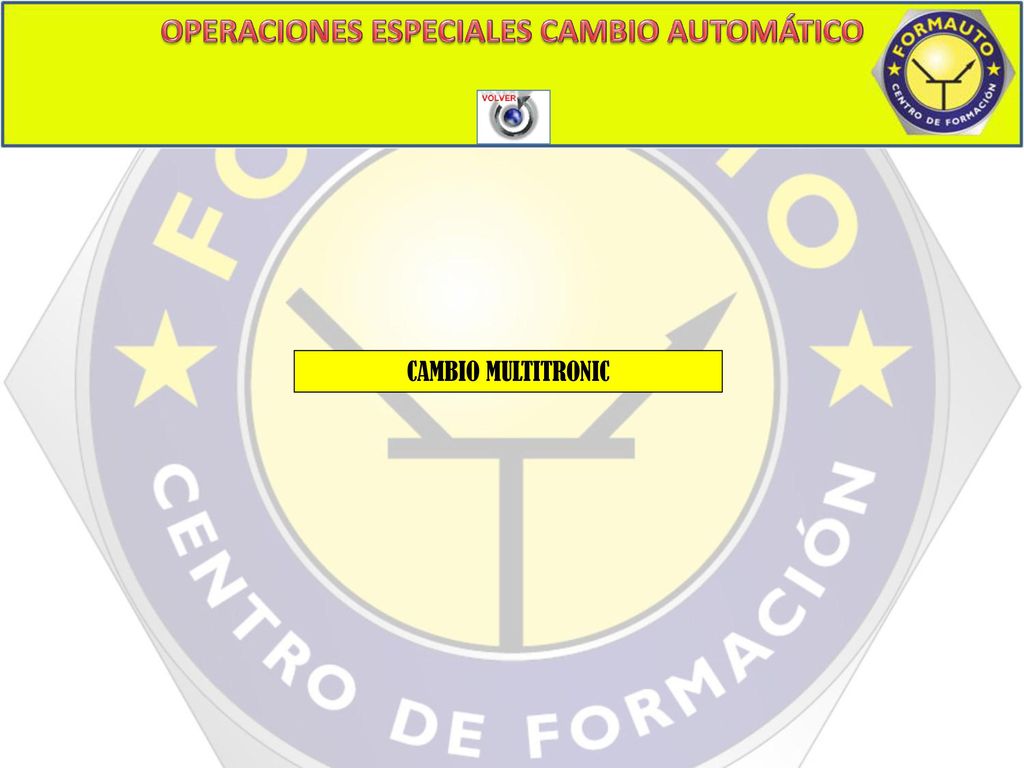

23 OPERACIONES ESPECIALES CAMBIO AUTOMÁTICO
O.E. CAMBIO AUT. CAMBIO MULTITRONIC

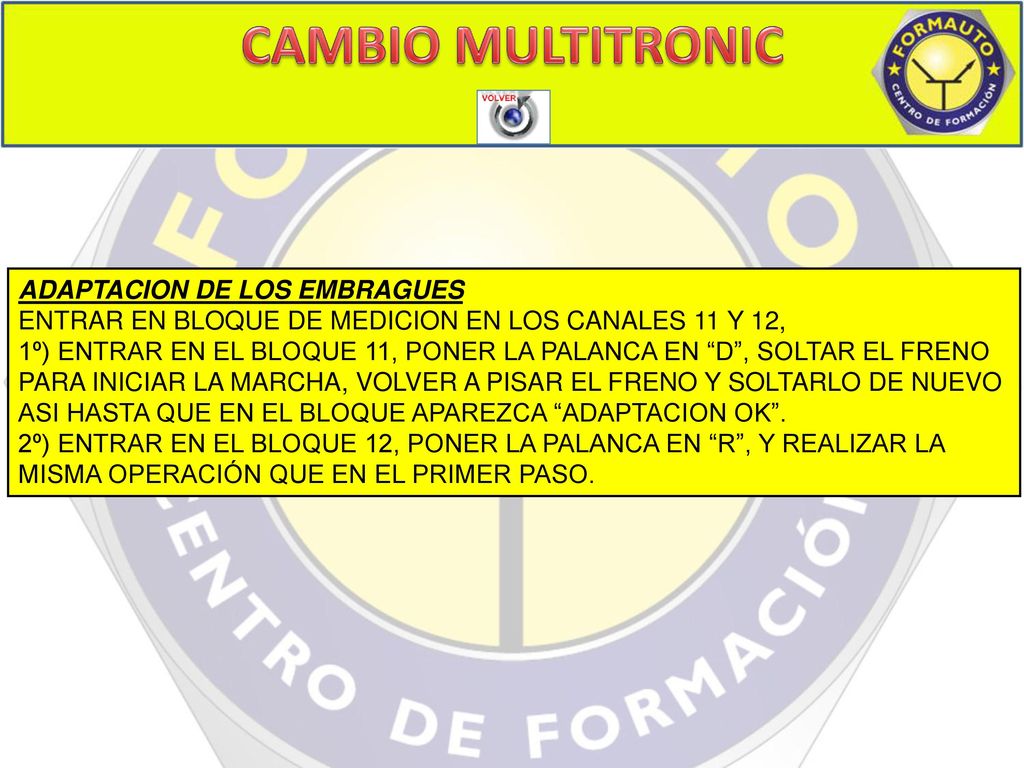

24 CAMBIO MULTITRONIC MULTITRONIC ADAPTACION DE LOS EMBRAGUES
ENTRAR EN BLOQUE DE MEDICION EN LOS CANALES 11 Y 12, 1º) ENTRAR EN EL BLOQUE 11, PONER LA PALANCA EN “D”, SOLTAR EL FRENO PARA INICIAR LA MARCHA, VOLVER A PISAR EL FRENO Y SOLTARLO DE NUEVO ASI HASTA QUE EN EL BLOQUE APAREZCA “ADAPTACION OK”. 2º) ENTRAR EN EL BLOQUE 12, PONER LA PALANCA EN “R”, Y REALIZAR LA MISMA OPERACIÓN QUE EN EL PRIMER PASO.

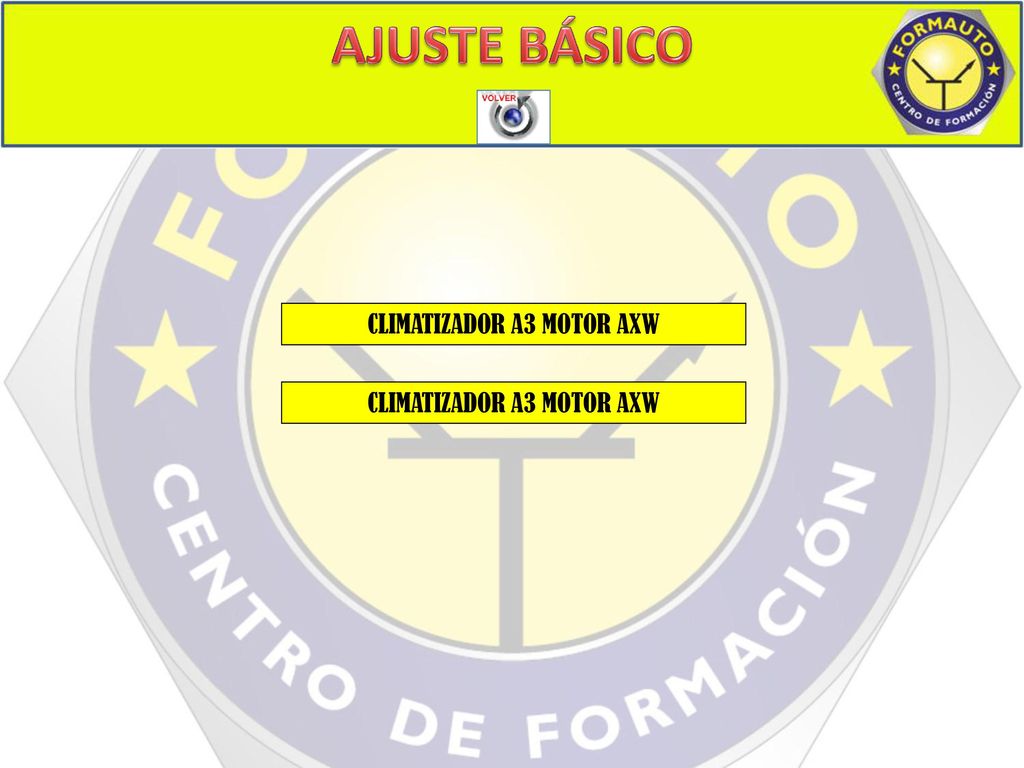

25 AJUSTE BÁSICO AJUSTE BASICO CLIMATIZADOR A3 MOTOR AXW

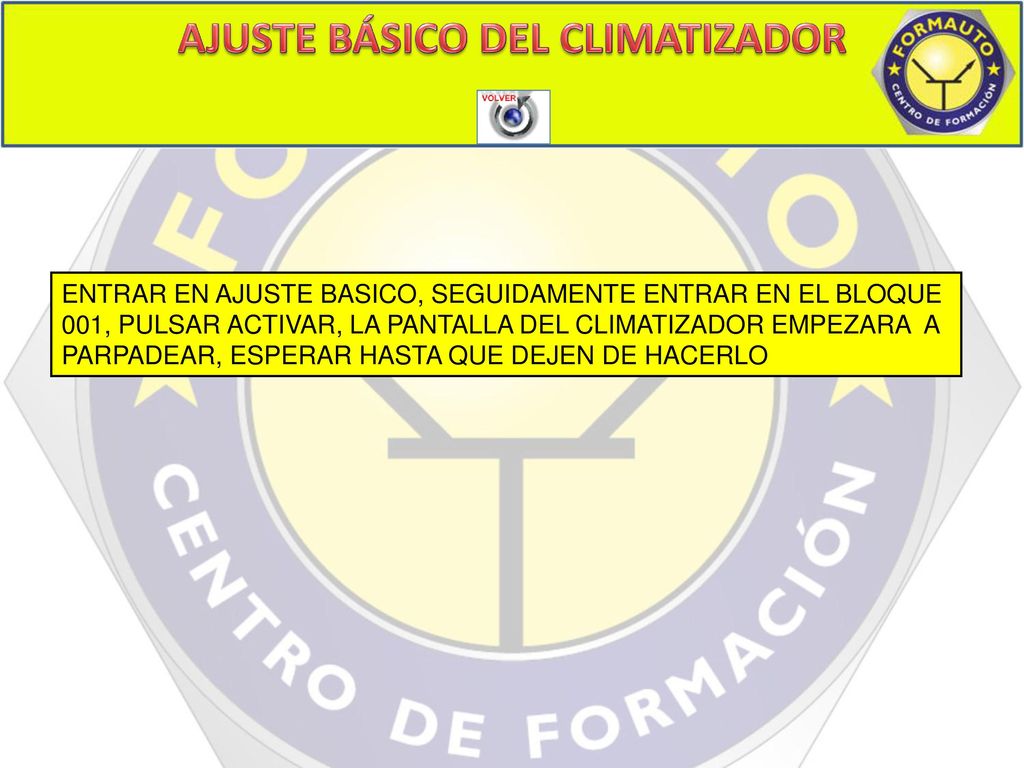

26 AJUSTE BÁSICO DEL CLIMATIZADOR
AJUSTE BASICO CLIMA ENTRAR EN AJUSTE BASICO, SEGUIDAMENTE ENTRAR EN EL BLOQUE 001, PULSAR ACTIVAR, LA PANTALLA DEL CLIMATIZADOR EMPEZARA A PARPADEAR, ESPERAR HASTA QUE DEJEN DE HACERLO
