1 Hidráulica y Geotérmica
FUENTES DE ENERGIA Hidráulica y Geotérmica Becerra Santiago Profesor: Andrés Kabush Rodríguez Gonzalo Escuela Nueva Juan Mantovani Vaquero Álvaro

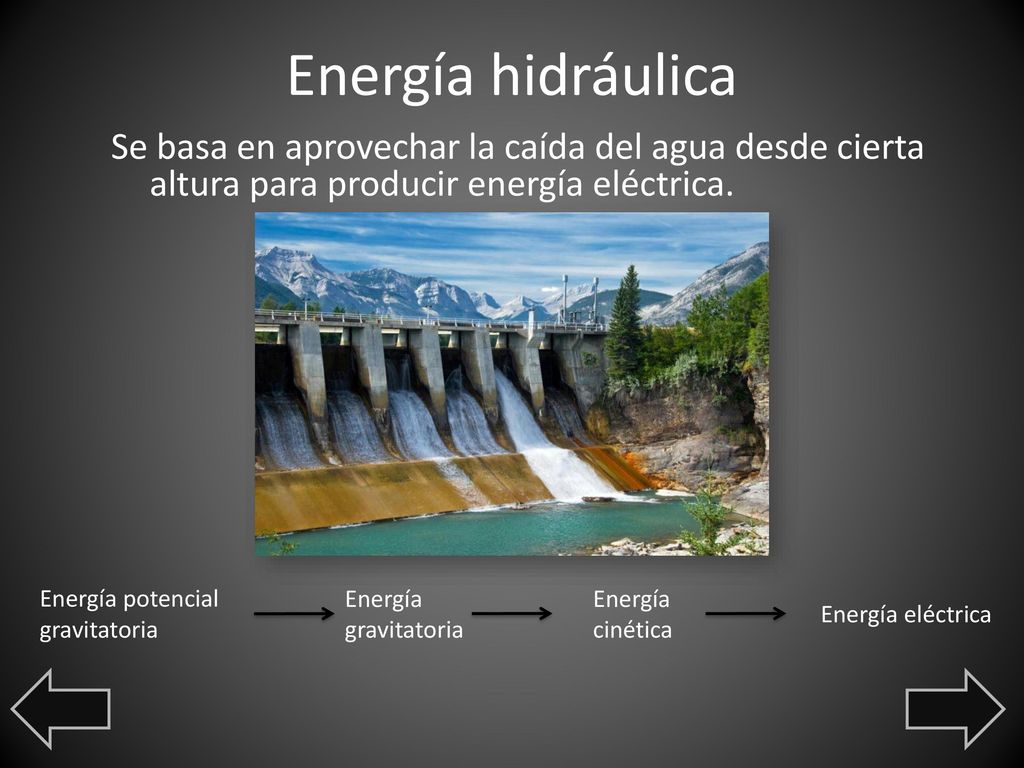

2 Energía hidráulica Se basa en aprovechar la caída del agua desde cierta altura para producir energía eléctrica.  Energía potencial gravitatoria Energía gravitatoria Energía cinética Energía eléctrica

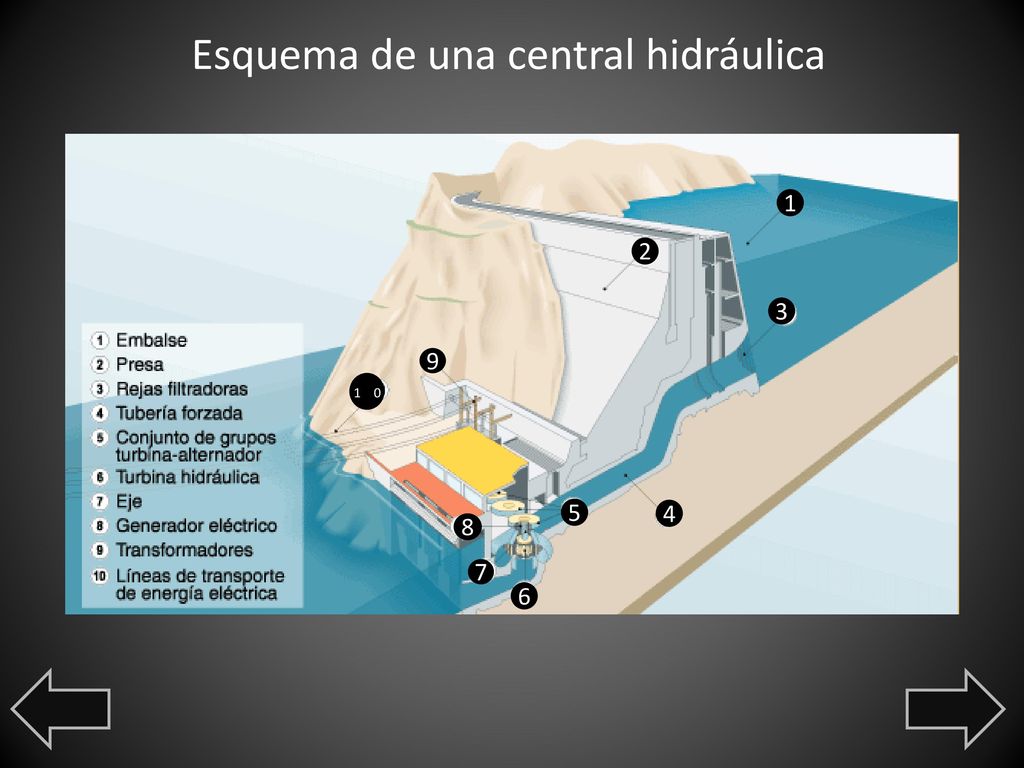

3 Esquema de una central hidráulica
1 2 3 9 10 5 4 8 7 6

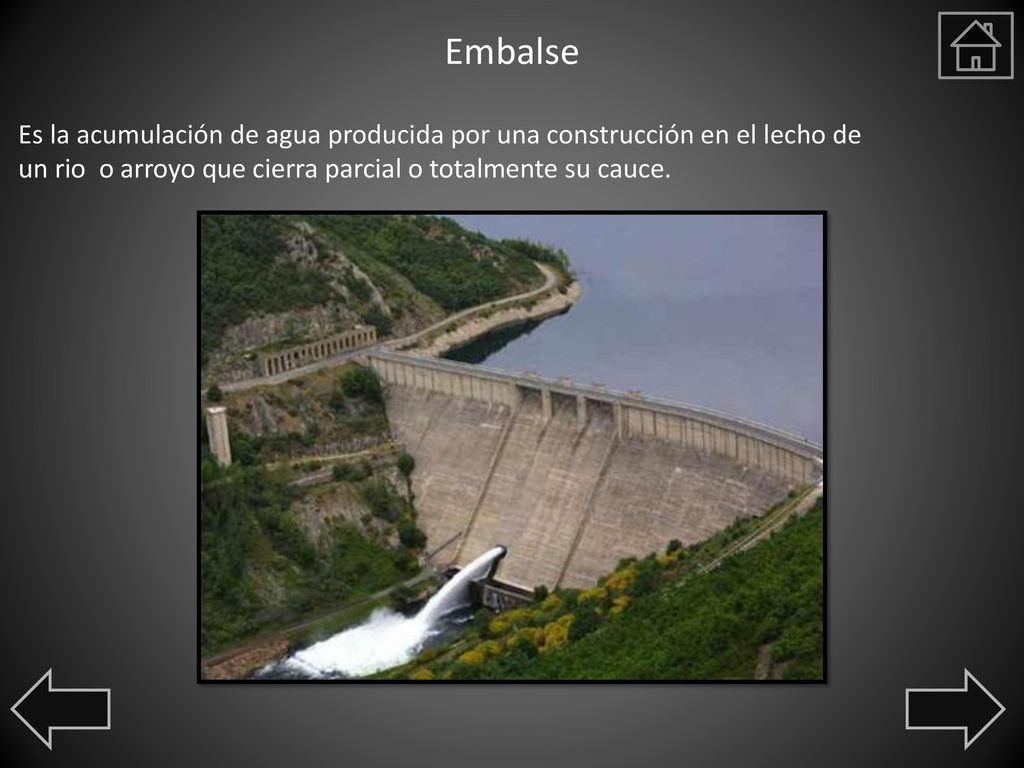

4 Embalse Es la acumulación de agua producida por una construcción en el lecho de un rio  o arroyo que cierra parcial o totalmente su cauce.

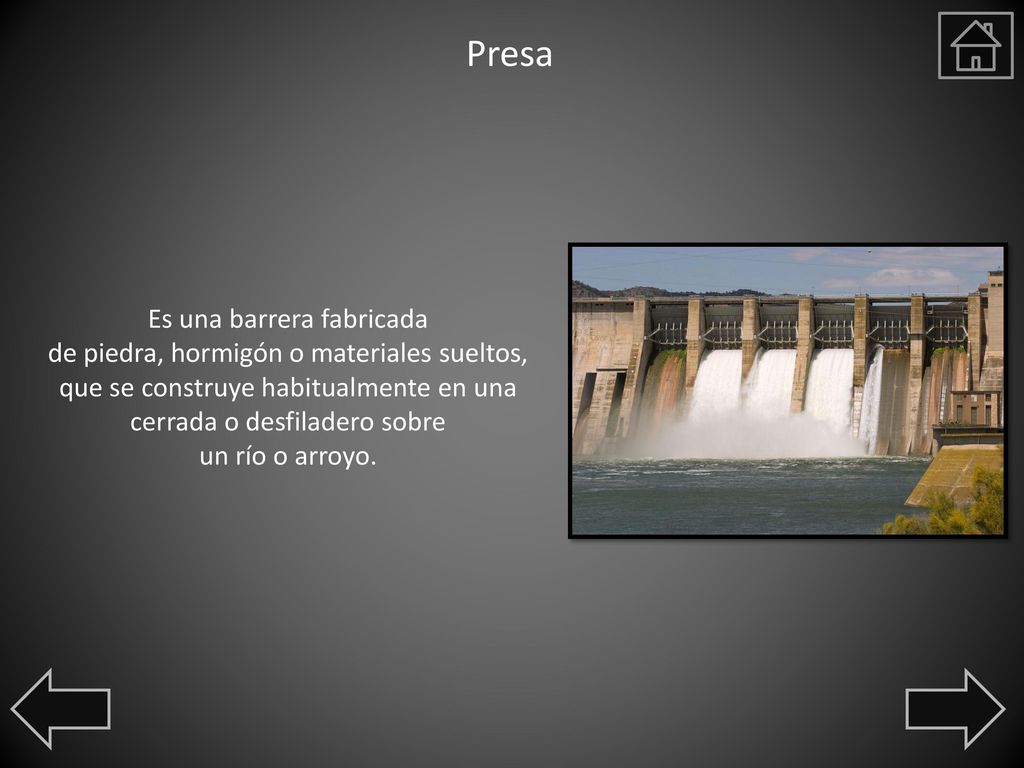

5 Presa Es una barrera fabricada de piedra, hormigón o materiales sueltos, que se construye habitualmente en una cerrada o desfiladero sobre un río o arroyo.

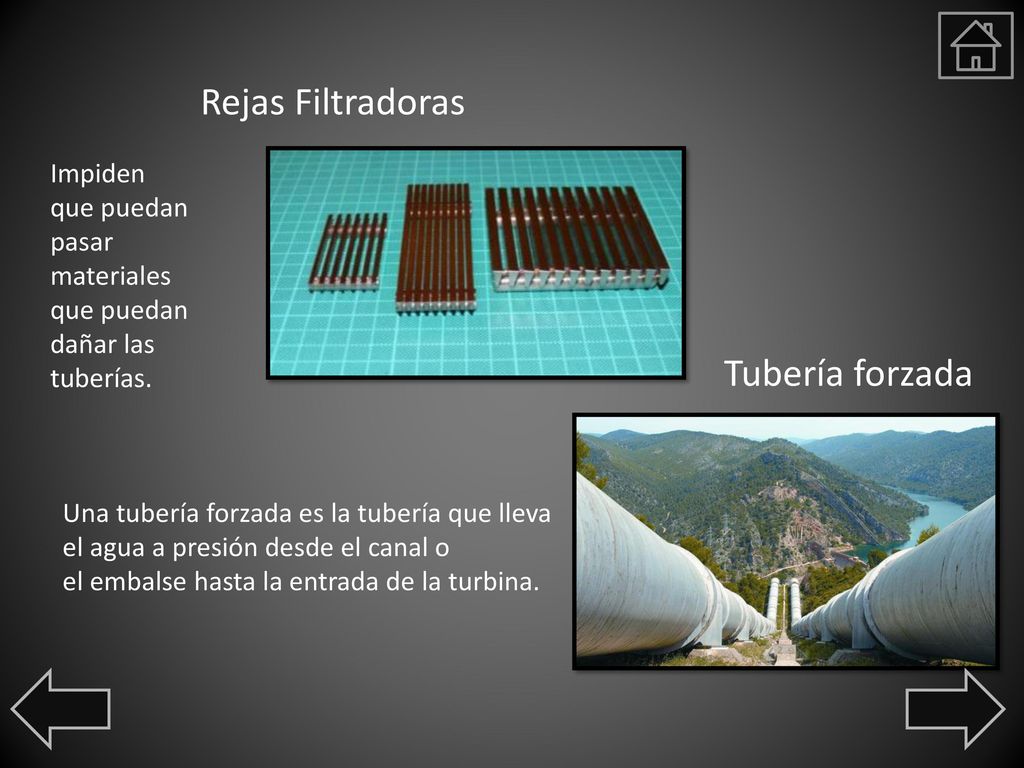

6 Rejas Filtradoras Tubería forzada
Impiden que puedan pasar materiales que puedan dañar las tuberías. Tubería forzada Una tubería forzada es la tubería que lleva el agua a presión desde el canal o el embalse hasta la entrada de la turbina.

7 (Hidráulica y Geotérmica)

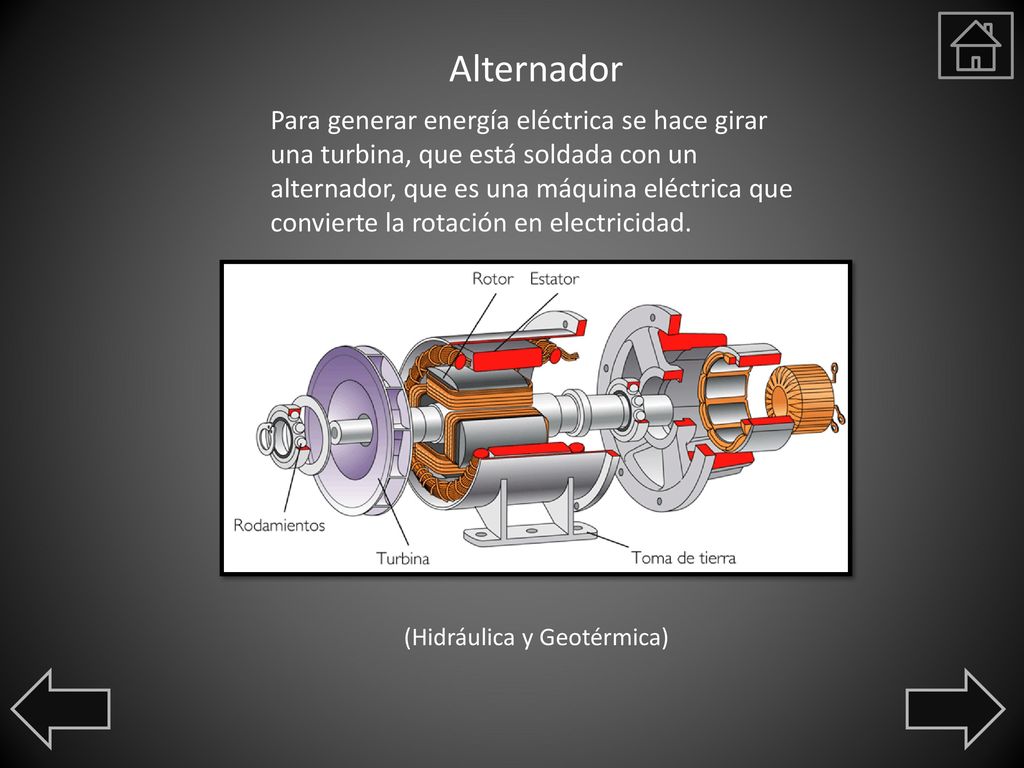

Alternador Para generar energía eléctrica se hace girar una turbina, que está soldada con un alternador, que es una máquina eléctrica que convierte la rotación en electricidad. (Hidráulica y Geotérmica)

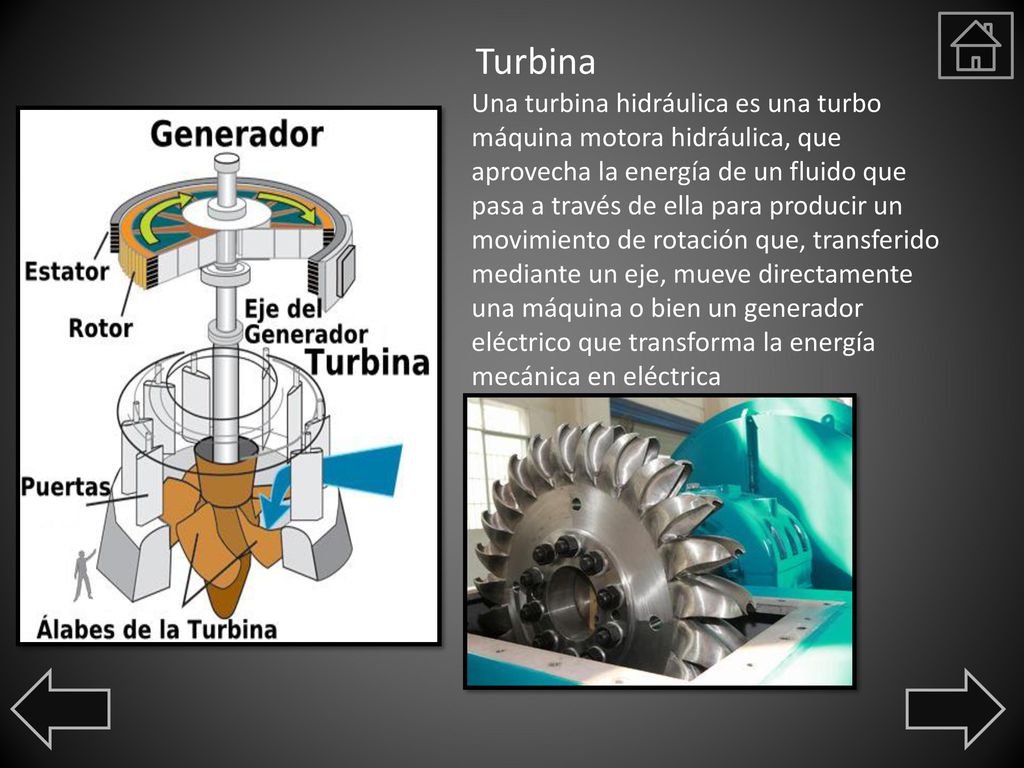

8 Turbina Una turbina hidráulica es una turbo máquina motora hidráulica, que aprovecha la energía de un fluido que pasa a través de ella para producir un movimiento de rotación que, transferido mediante un eje, mueve directamente una máquina o bien un generador eléctrico que transforma la energía mecánica en eléctrica

9 Eje El eje conector sirve para que gire la turbina que se ponga en función. Generador eléctrico  la fuente de energía es usada para impulsar una turbina que hace girar un generador eléctrico, que es el que produce la electricidad.

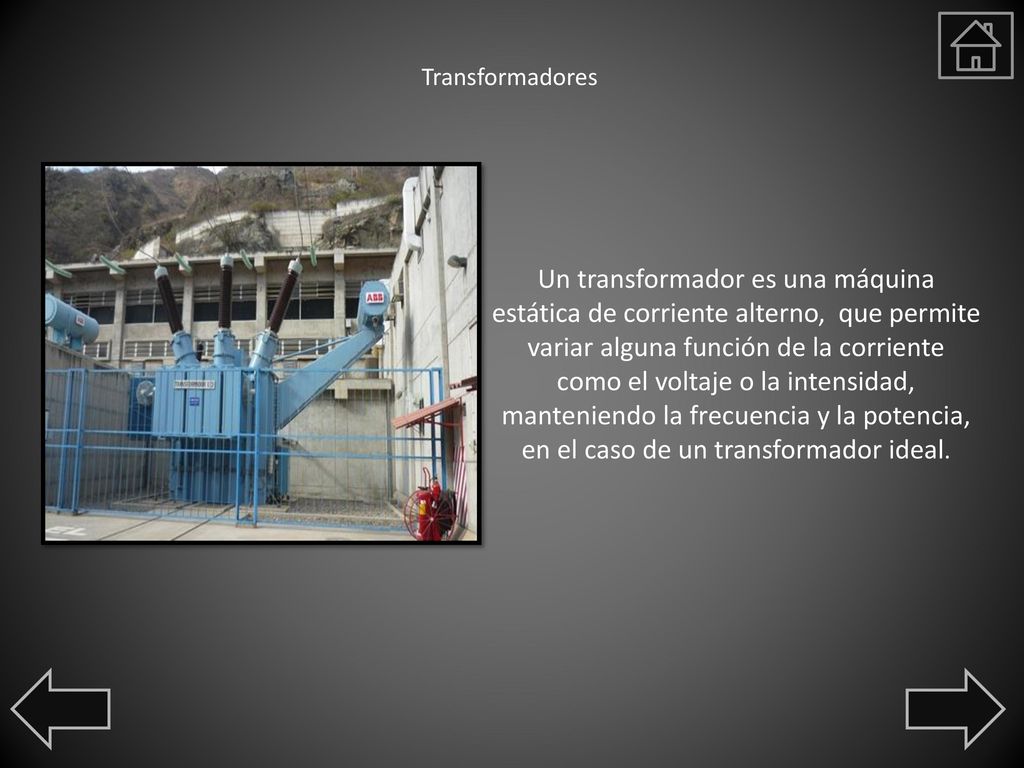

10 Transformadores Un transformador es una máquina estática de corriente alterno,  que permite variar alguna función de la corriente como el voltaje o la intensidad, manteniendo la frecuencia y la potencia, en el caso de un transformador ideal.

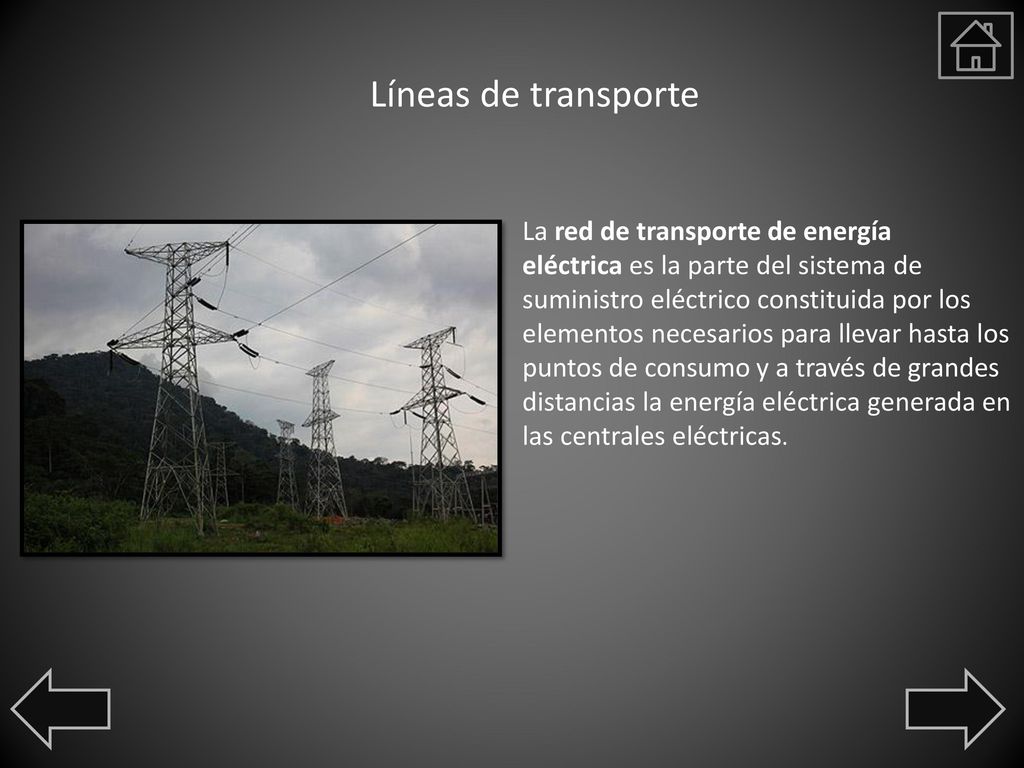

11 Líneas de transporte La red de transporte de energía eléctrica es la parte del sistema de suministro eléctrico constituida por los elementos necesarios para llevar hasta los puntos de consumo y a través de grandes distancias la energía eléctrica generada en las centrales eléctricas.

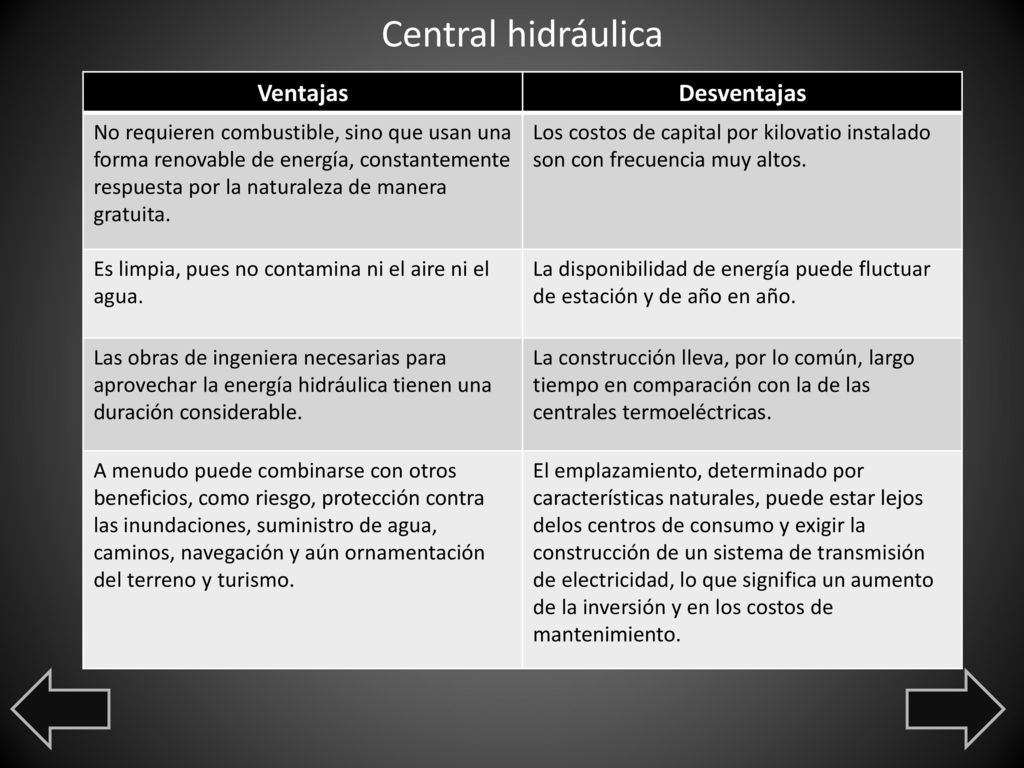

12 Central hidráulica Ventajas Desventajas
No requieren combustible, sino que usan una forma renovable de energía, constantemente respuesta por la naturaleza de manera gratuita. Los costos de capital por kilovatio instalado son con frecuencia muy altos. Es limpia, pues no contamina ni el aire ni el agua. La disponibilidad de energía puede fluctuar de estación y de año en año. Las obras de ingeniera necesarias para aprovechar la energía hidráulica tienen una duración considerable. La construcción lleva, por lo común, largo tiempo en comparación con la de las centrales termoeléctricas. A menudo puede combinarse con otros beneficios, como riesgo, protección contra las inundaciones, suministro de agua, caminos, navegación y aún ornamentación del terreno y turismo. El emplazamiento, determinado por características naturales, puede estar lejos delos centros de consumo y exigir la construcción de un sistema de transmisión de electricidad, lo que significa un aumento de la inversión y en los costos de mantenimiento.

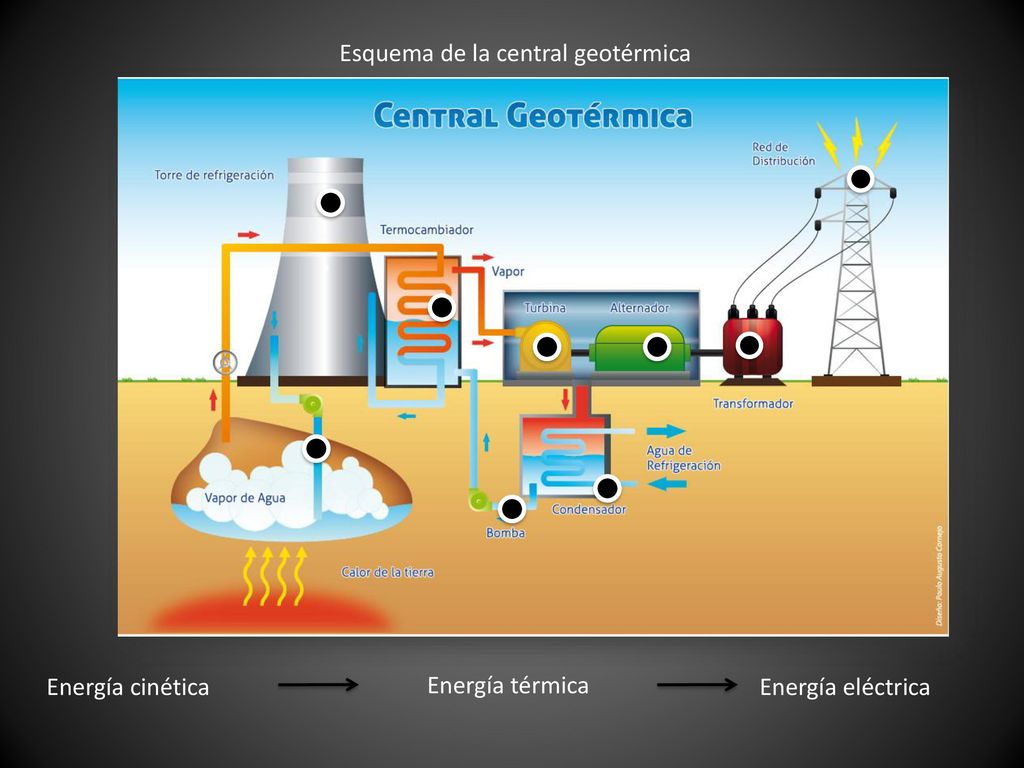

13 Esquema de la central geotérmica
Energía cinética Energía térmica Energía eléctrica

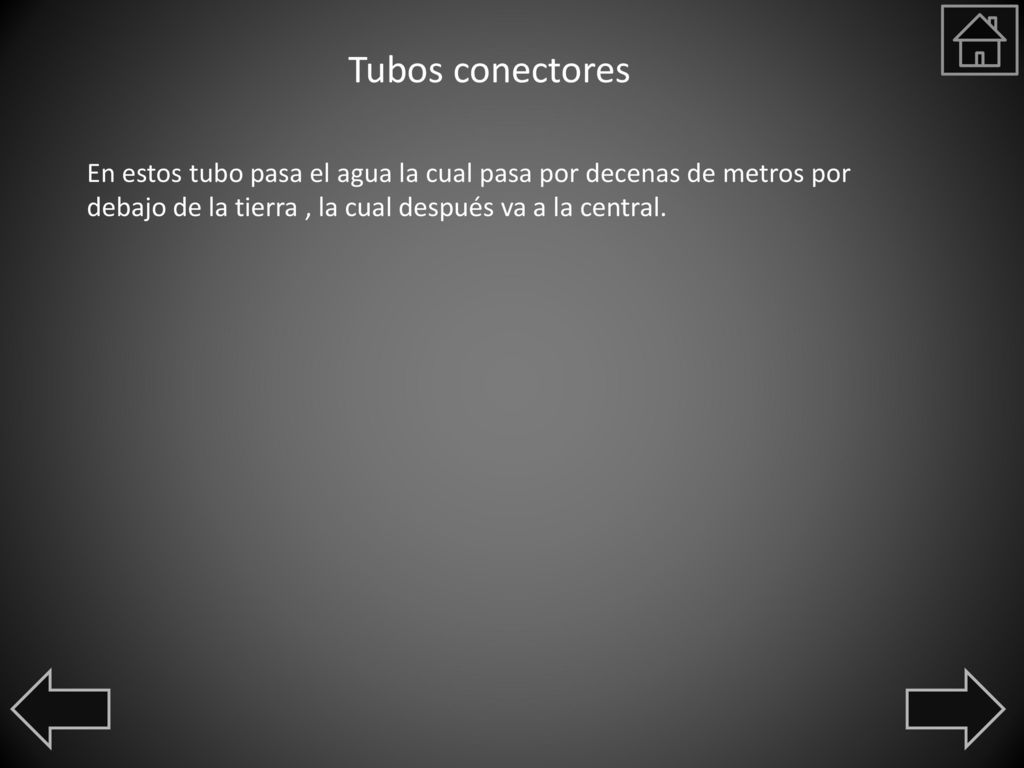

14 Tubos conectores En estos tubo pasa el agua la cual pasa por decenas de metros por debajo de la tierra , la cual después va a la central.

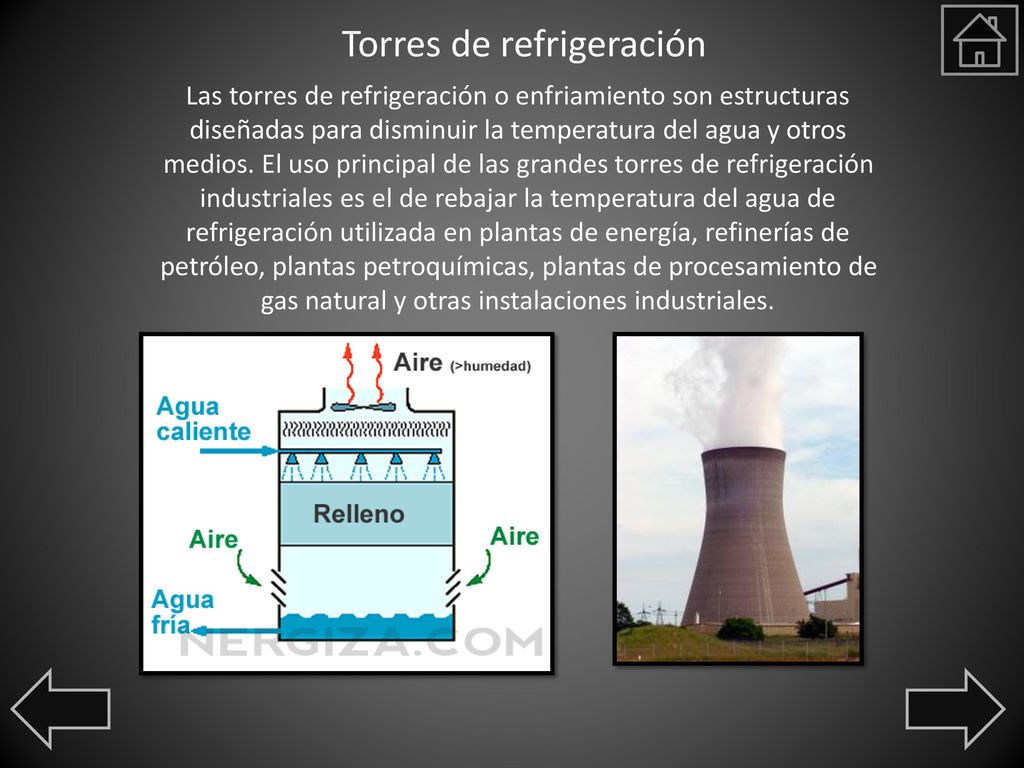

15 Torres de refrigeración
Las torres de refrigeración o enfriamiento son estructuras diseñadas para disminuir la temperatura del agua y otros medios. El uso principal de las grandes torres de refrigeración industriales es el de rebajar la temperatura del agua de refrigeración utilizada en plantas de energía, refinerías de petróleo, plantas petroquímicas, plantas de procesamiento de gas natural y otras instalaciones industriales.

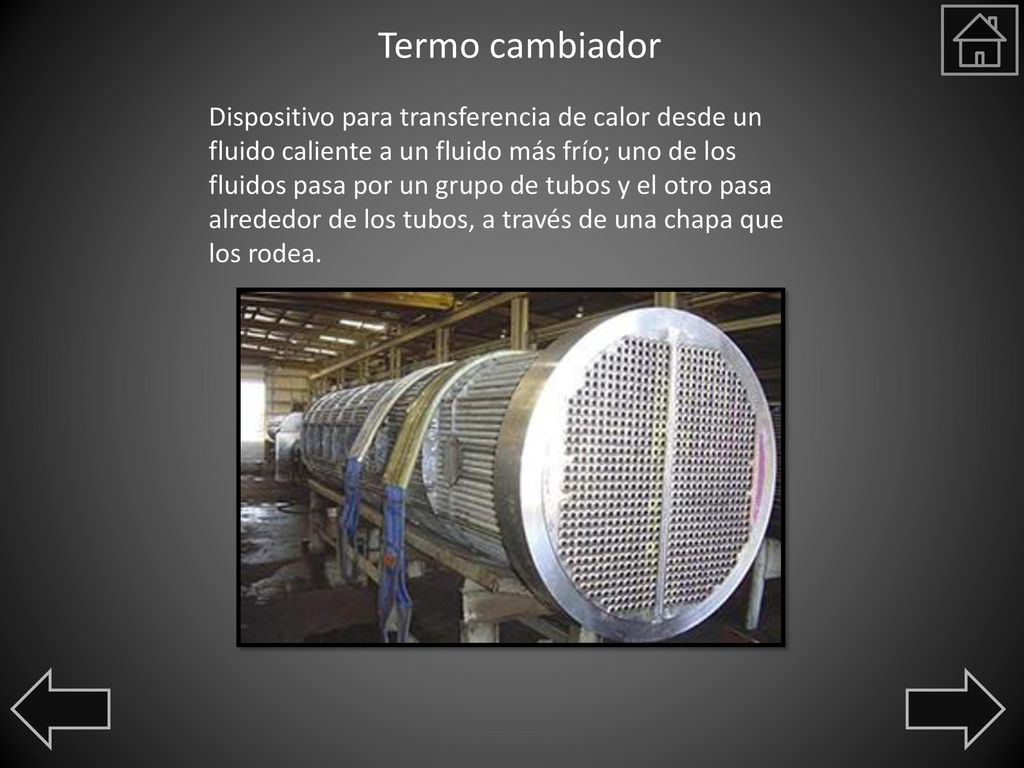

16 Termo cambiador Dispositivo para transferencia de calor desde un fluido caliente a un fluido más frío; uno de los fluidos pasa por un grupo de tubos y el otro pasa alrededor de los tubos, a través de una chapa que los rodea.

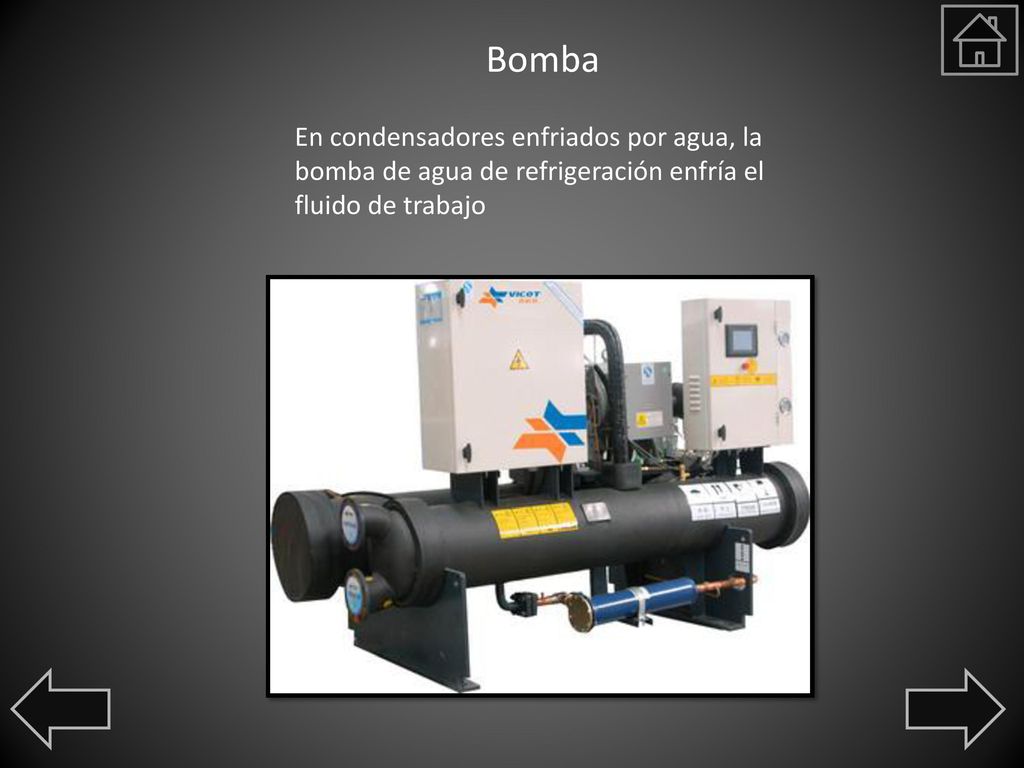

17 Bomba En condensadores enfriados por agua, la bomba de agua de refrigeración enfría el fluido de trabajo

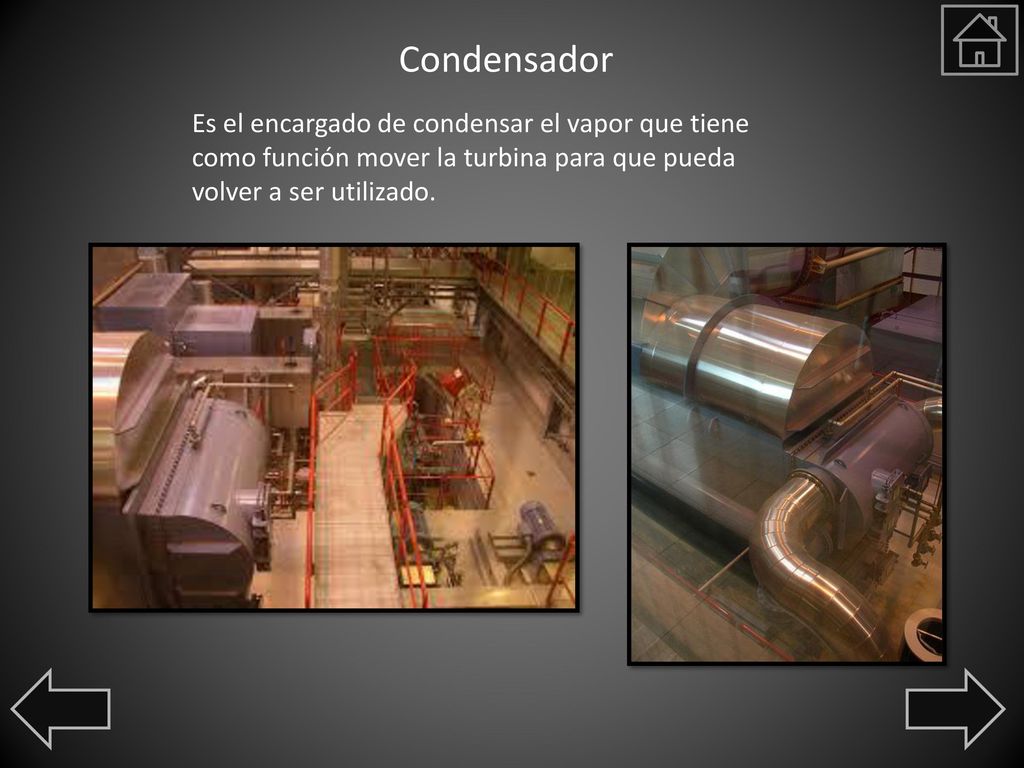

18 Condensador Es el encargado de condensar el vapor que tiene como función mover la turbina para que pueda volver a ser utilizado.

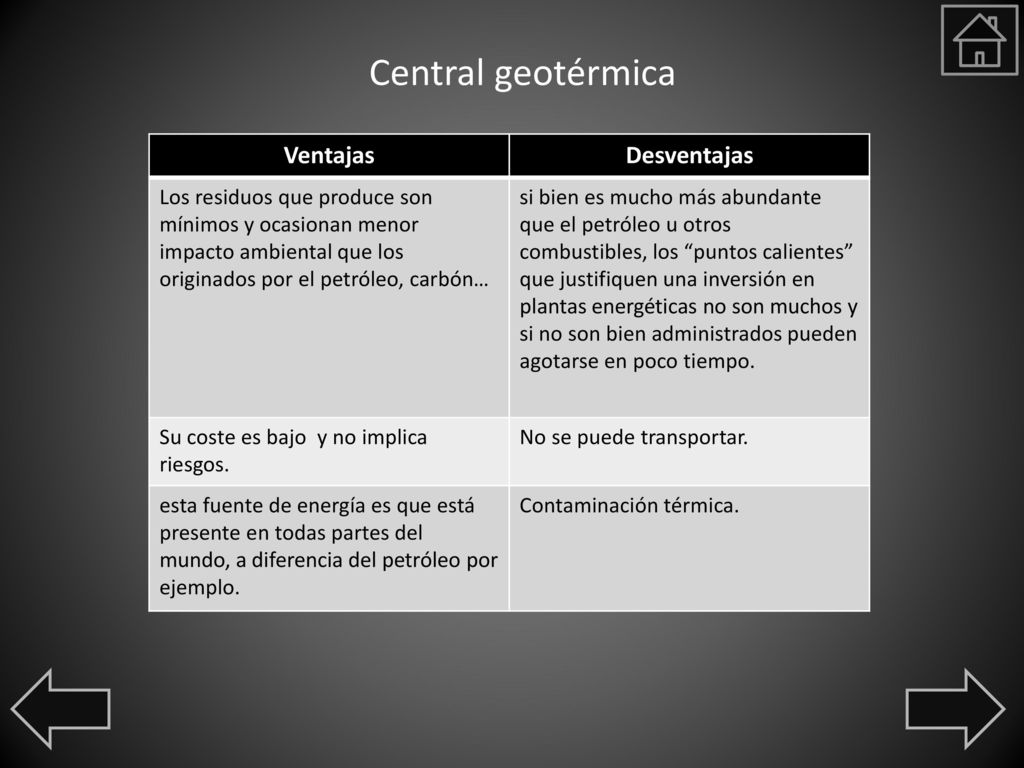

19 Central geotérmica Ventajas Desventajas
Los residuos que produce son mínimos y ocasionan menor impacto ambiental que los originados por el petróleo, carbón… si bien es mucho más abundante que el petróleo u otros combustibles, los “puntos calientes” que justifiquen una inversión en plantas energéticas no son muchos y si no son bien administrados pueden agotarse en poco tiempo. Su coste es bajo y no implica riesgos. No se puede transportar. esta fuente de energía es que está presente en todas partes del mundo, a diferencia del petróleo por ejemplo. Contaminación térmica.
