Desarrollo de un prototipo de funda para dispositivos electrónicos con variedad de modelos y fabricada a base de materiales reciclados del IDIT.

Presentación del tema: "Desarrollo de un prototipo de funda para dispositivos electrónicos con variedad de modelos y fabricada a base de materiales reciclados del IDIT."— Transcripción de la presentación:

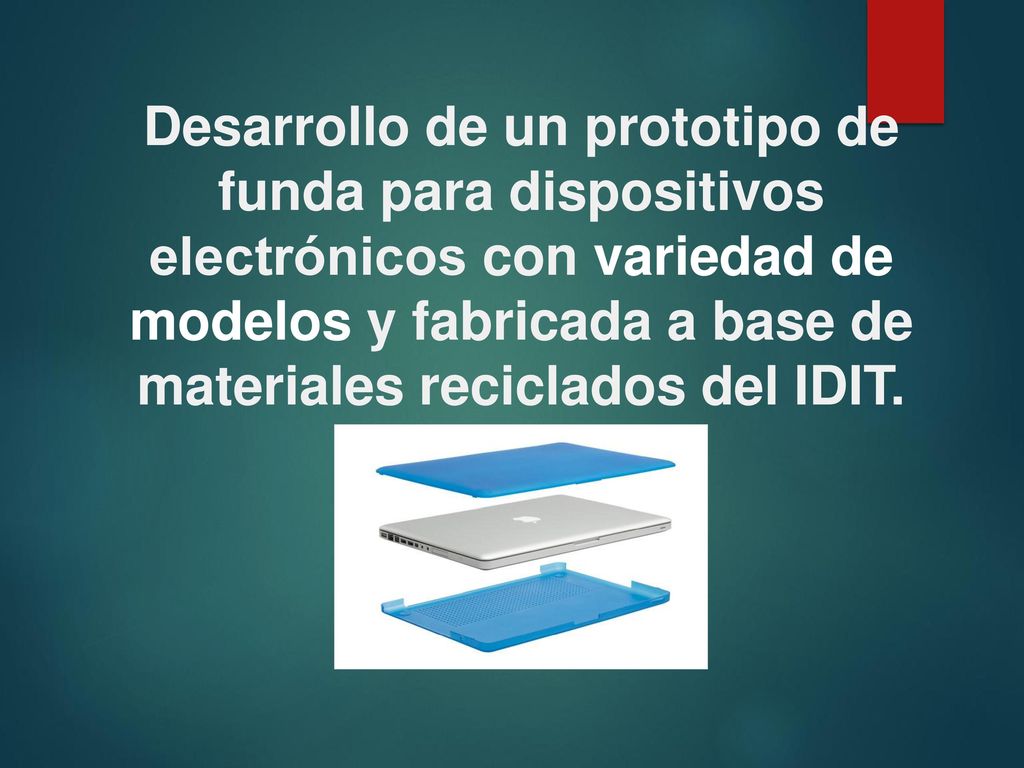

1 Desarrollo de un prototipo de funda para dispositivos electrónicos con variedad de modelos y fabricada a base de materiales reciclados del IDIT.

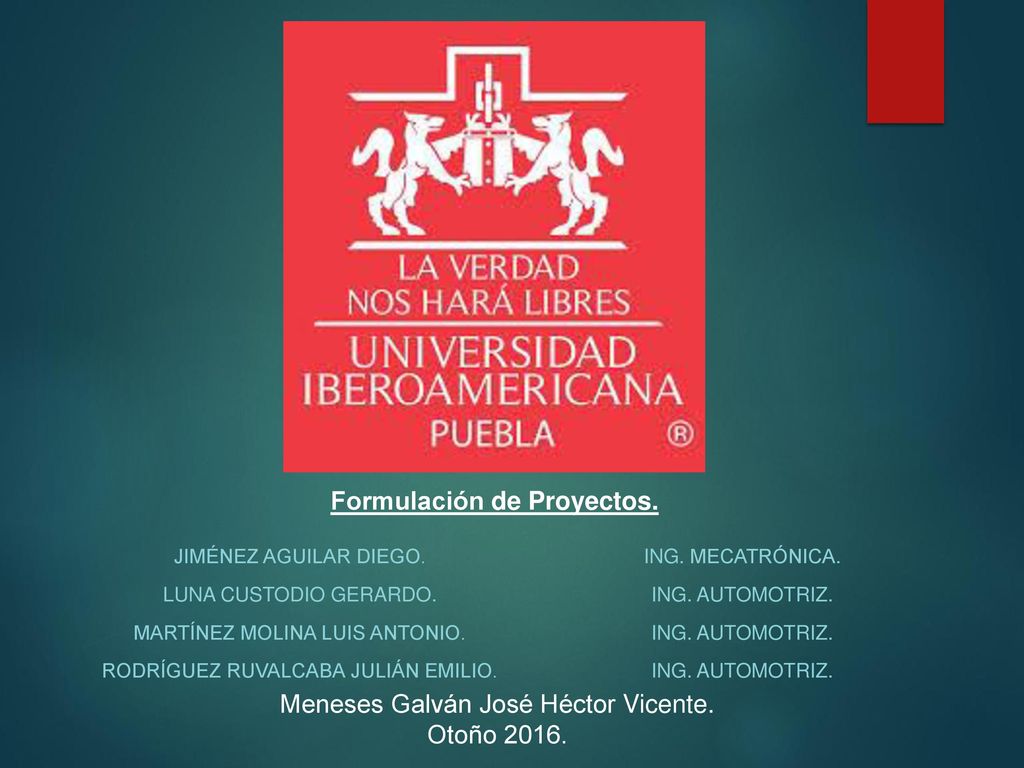

2 Formulación de Proyectos.
Jiménez Aguilar Diego. Ing. MecatrÓnica. Luna Custodio Gerardo. Ing. Automotriz. Martínez Molina Luis Antonio. Rodríguez Ruvalcaba Julián Emilio. Meneses Galván José Héctor Vicente. Otoño 2016.

3 Planteamiento del problema.

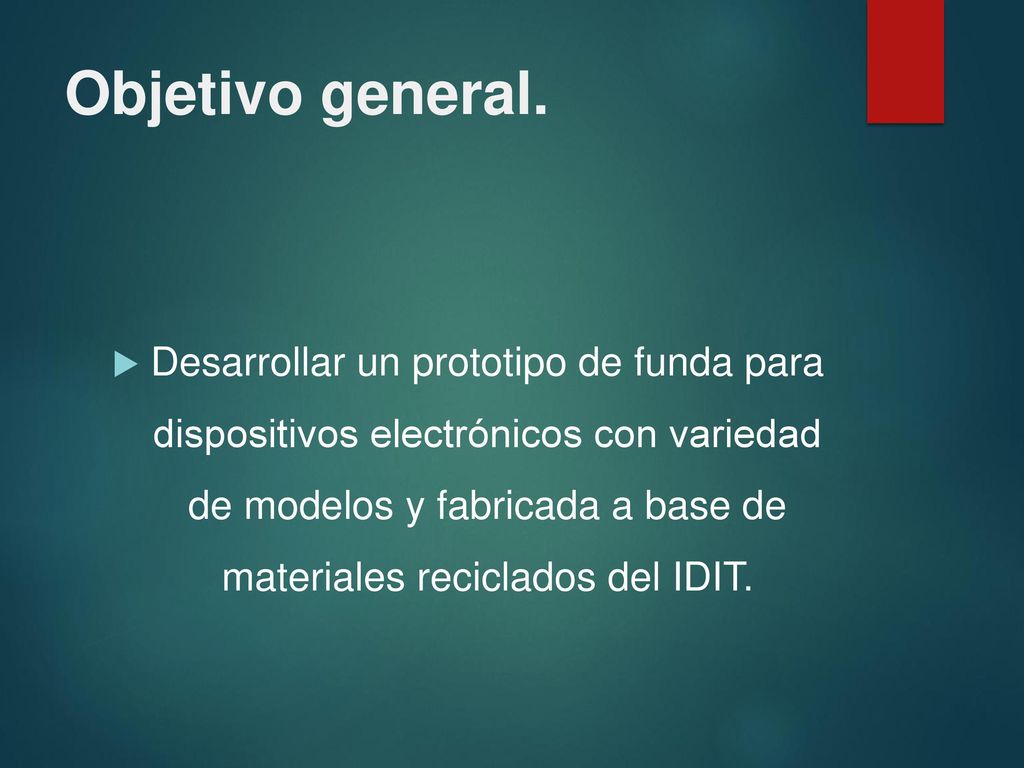

4 Objetivo general. Desarrollar un prototipo de funda para dispositivos electrónicos con variedad de modelos y fabricada a base de materiales reciclados del IDIT.

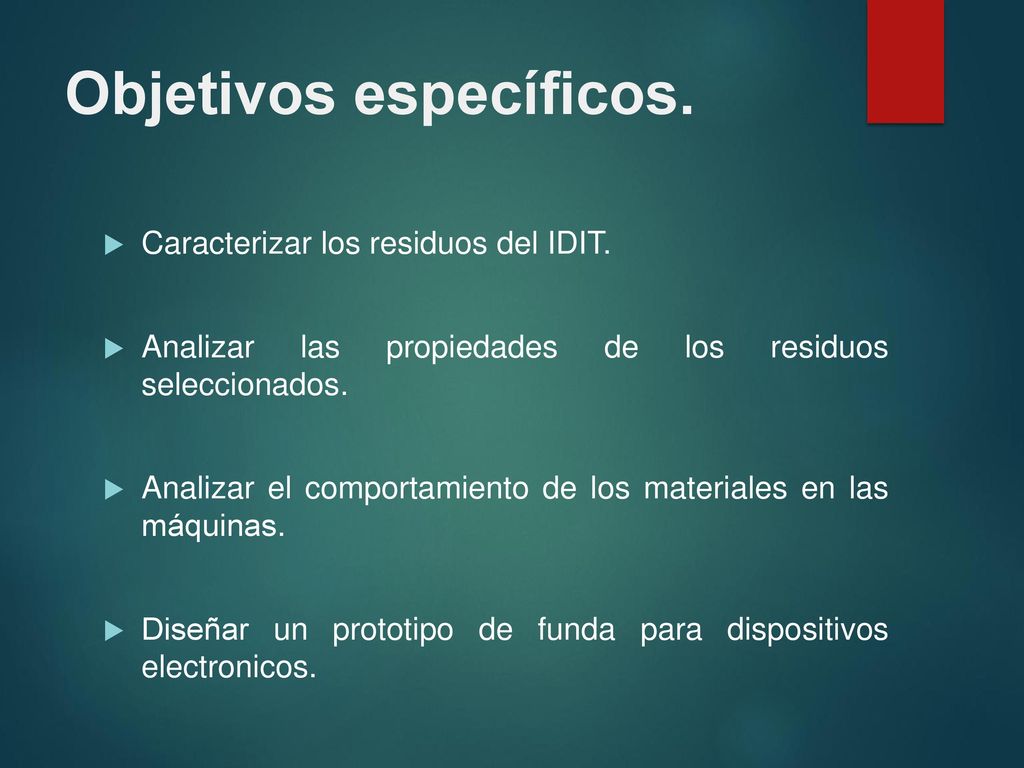

5 Objetivos específicos.
Caracterizar los residuos del IDIT. Analizar las propiedades de los residuos seleccionados. Analizar el comportamiento de los materiales en las máquinas. Diseñar un prototipo de funda para dispositivos electronicos.

6 Justificación.

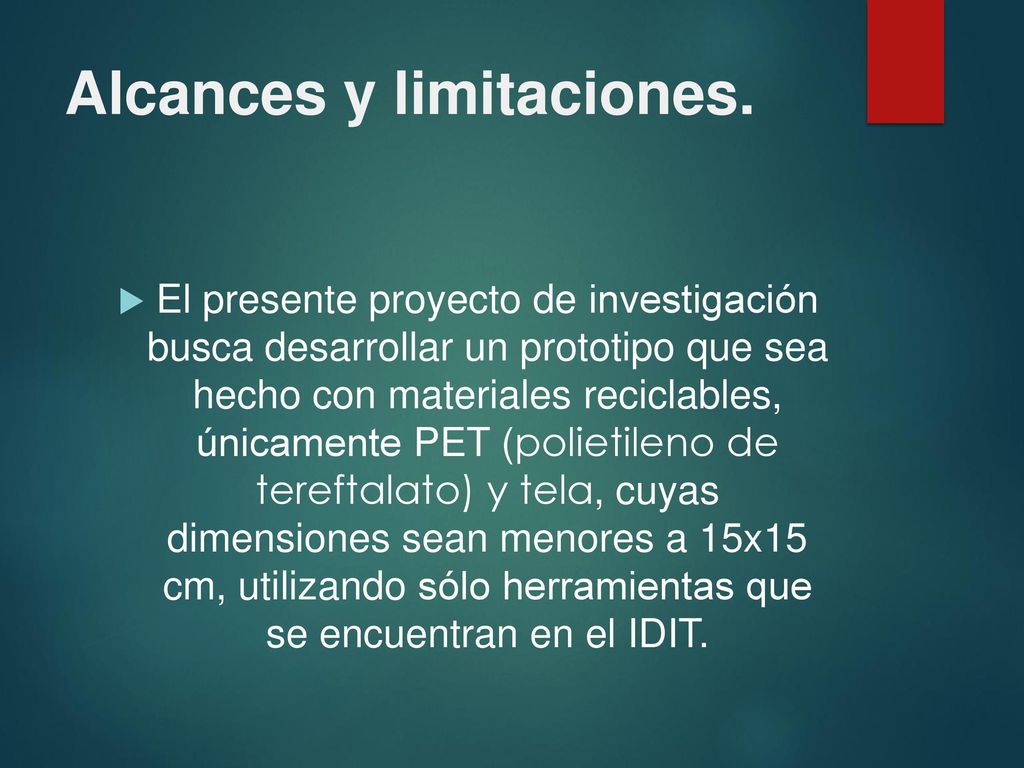

7 Alcances y limitaciones.
El presente proyecto de investigación busca desarrollar un prototipo que sea hecho con materiales reciclables, únicamente PET (polietileno de tereftalato) y tela, cuyas dimensiones sean menores a 15x15 cm, utilizando sólo herramientas que se encuentran en el IDIT.

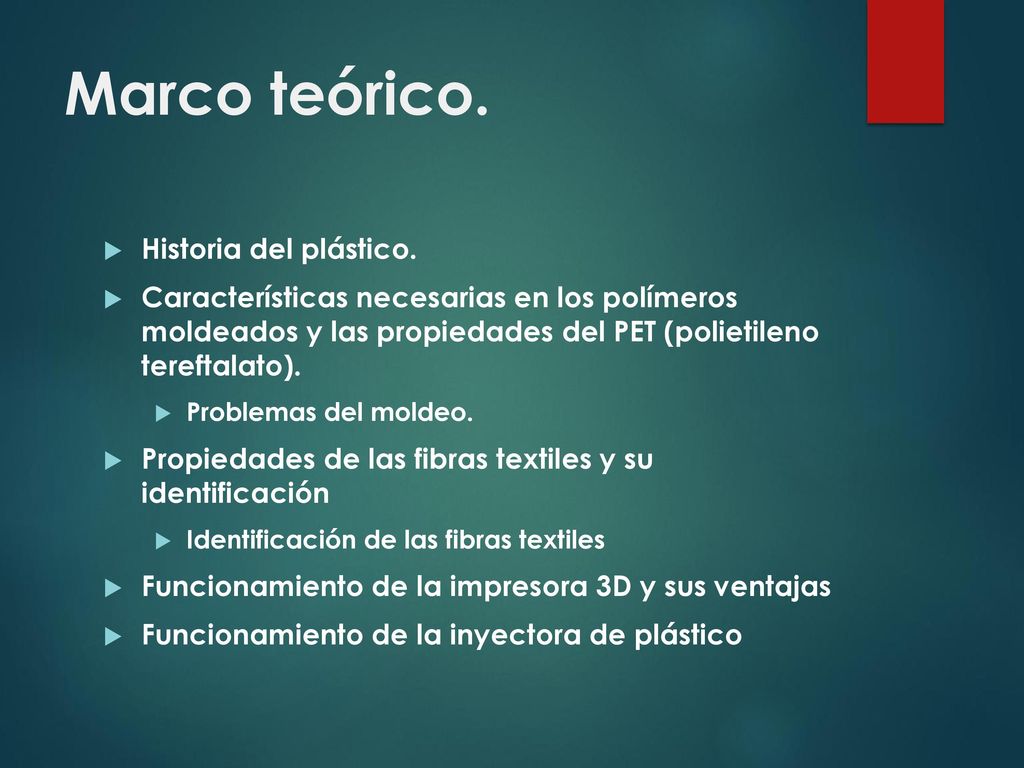

8 Marco teórico. Historia del plástico.
Características necesarias en los polímeros moldeados y las propiedades del PET (polietileno tereftalato). Problemas del moldeo. Propiedades de las fibras textiles y su identificación Identificación de las fibras textiles Funcionamiento de la impresora 3D y sus ventajas Funcionamiento de la inyectora de plástico

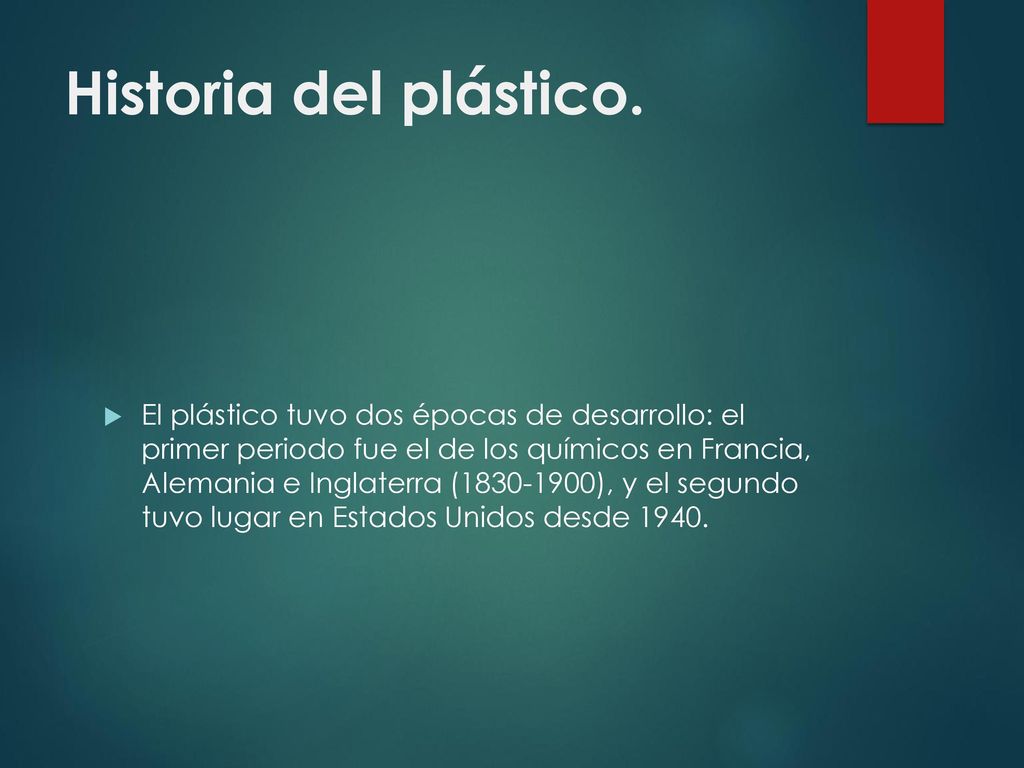

9 Historia del plástico. El plástico tuvo dos épocas de desarrollo: el primer periodo fue el de los químicos en Francia, Alemania e Inglaterra ( ), y el segundo tuvo lugar en Estados Unidos desde 1940.

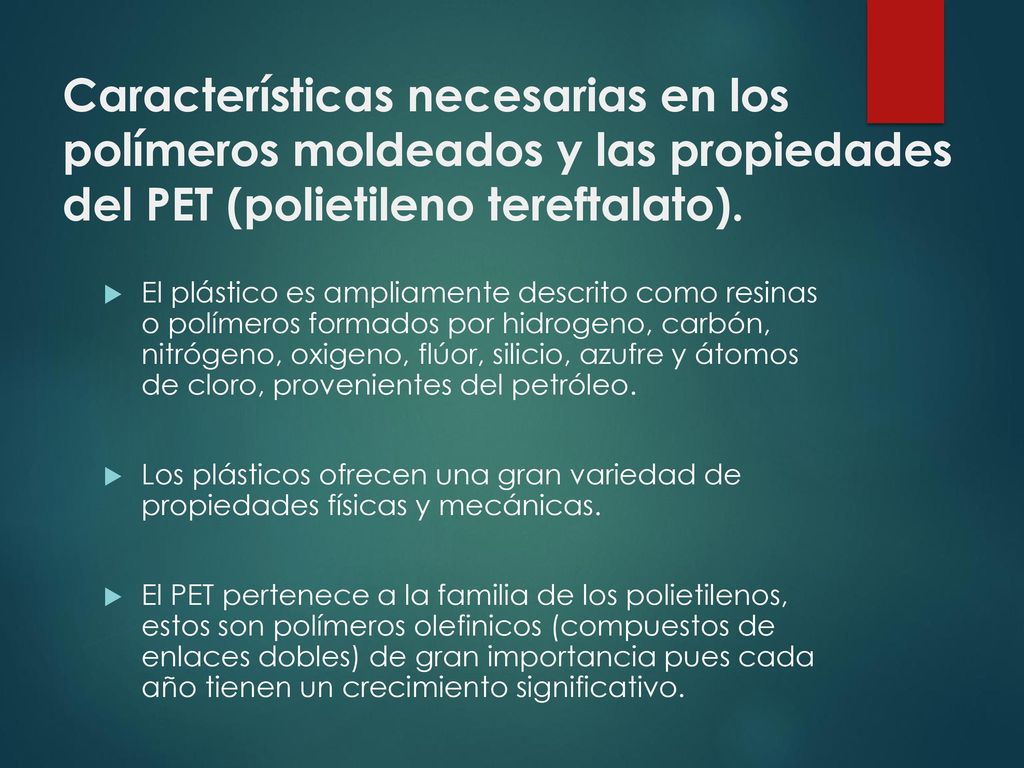

10 Características necesarias en los polímeros moldeados y las propiedades del PET (polietileno tereftalato). El plástico es ampliamente descrito como resinas o polímeros formados por hidrogeno, carbón, nitrógeno, oxigeno, flúor, silicio, azufre y átomos de cloro, provenientes del petróleo. Los plásticos ofrecen una gran variedad de propiedades físicas y mecánicas. El PET pertenece a la familia de los polietilenos, estos son polímeros olefinicos (compuestos de enlaces dobles) de gran importancia pues cada año tienen un crecimiento significativo.

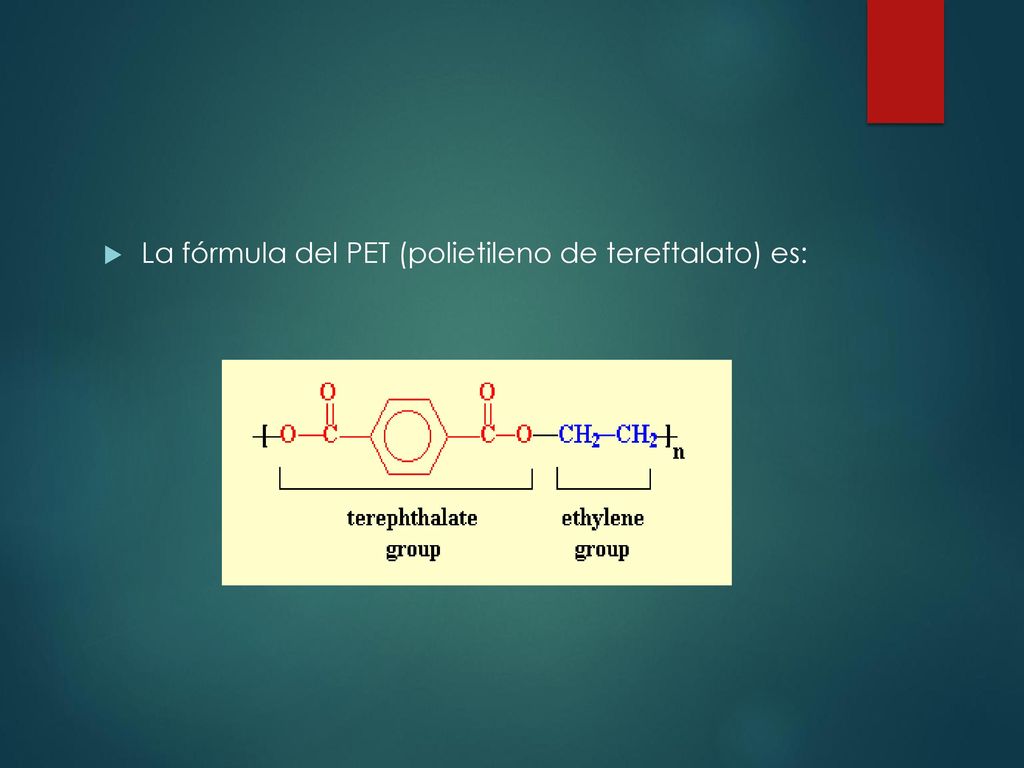

11 La fórmula del PET (polietileno de tereftalato) es:

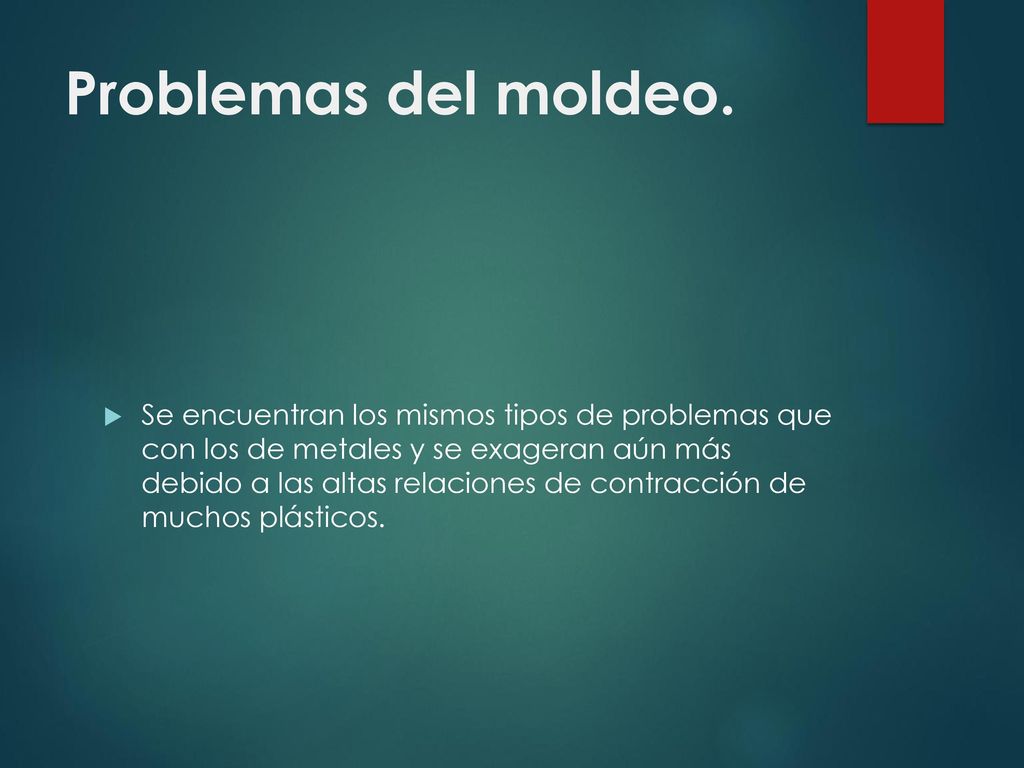

12 Problemas del moldeo. Se encuentran los mismos tipos de problemas que con los de metales y se exageran aún más debido a las altas relaciones de contracción de muchos plásticos.

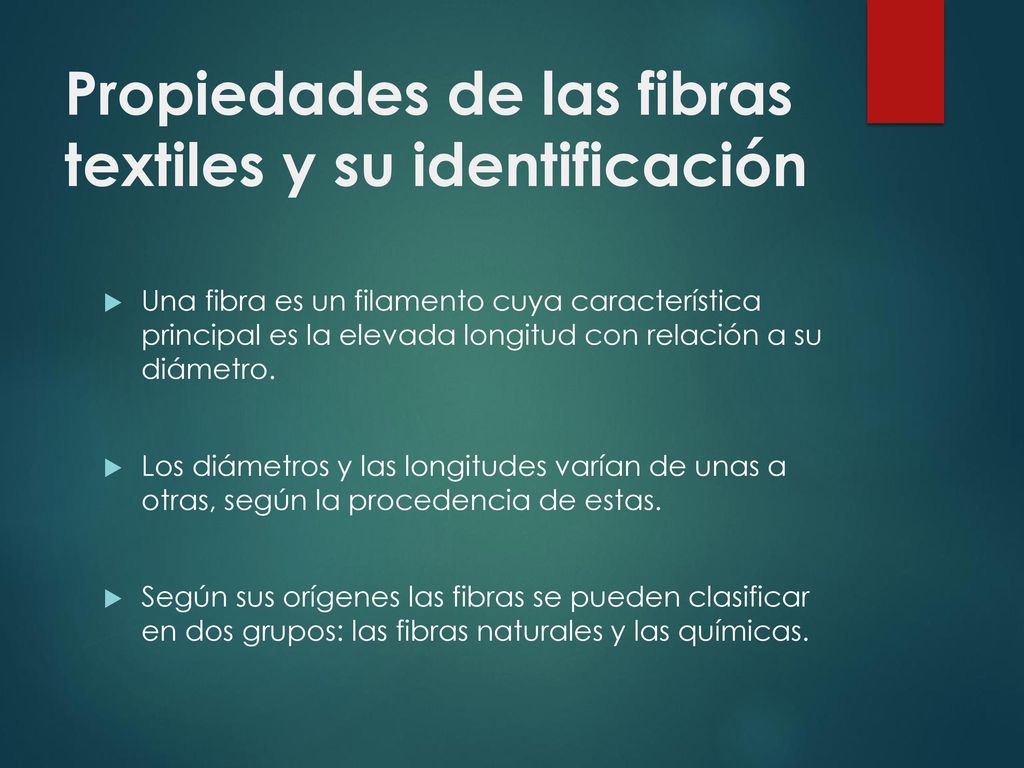

13 Propiedades de las fibras textiles y su identificación
Una fibra es un filamento cuya característica principal es la elevada longitud con relación a su diámetro. Los diámetros y las longitudes varían de unas a otras, según la procedencia de estas. Según sus orígenes las fibras se pueden clasificar en dos grupos: las fibras naturales y las químicas.

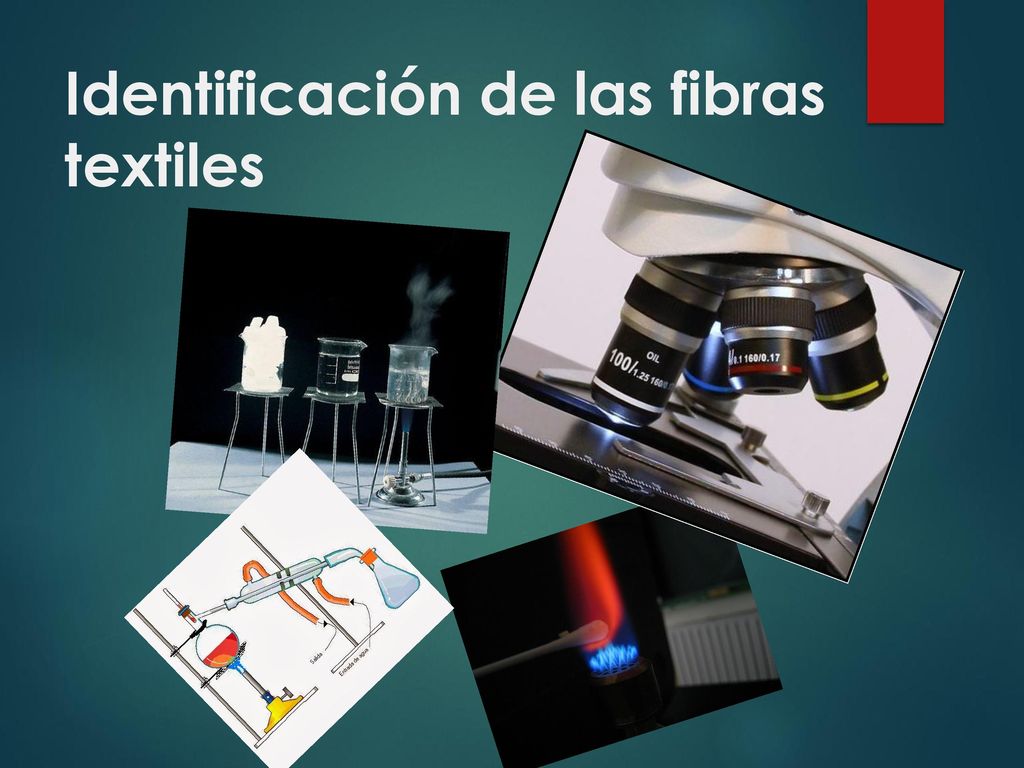

14 Identificación de las fibras textiles

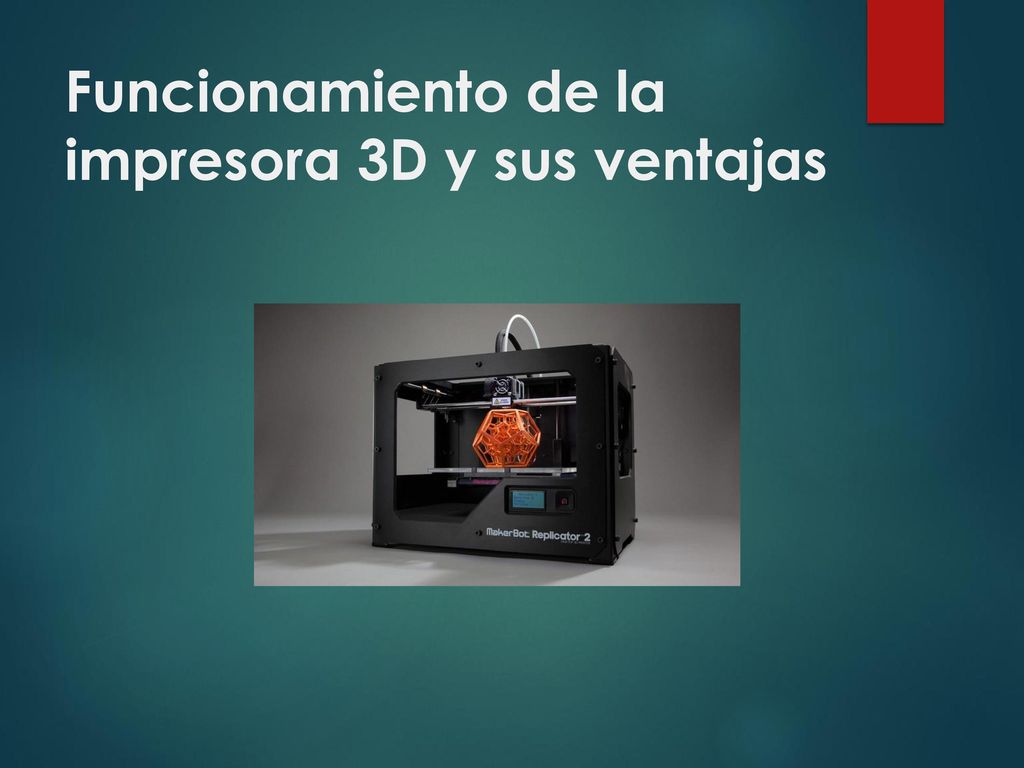

15 Funcionamiento de la impresora 3D y sus ventajas

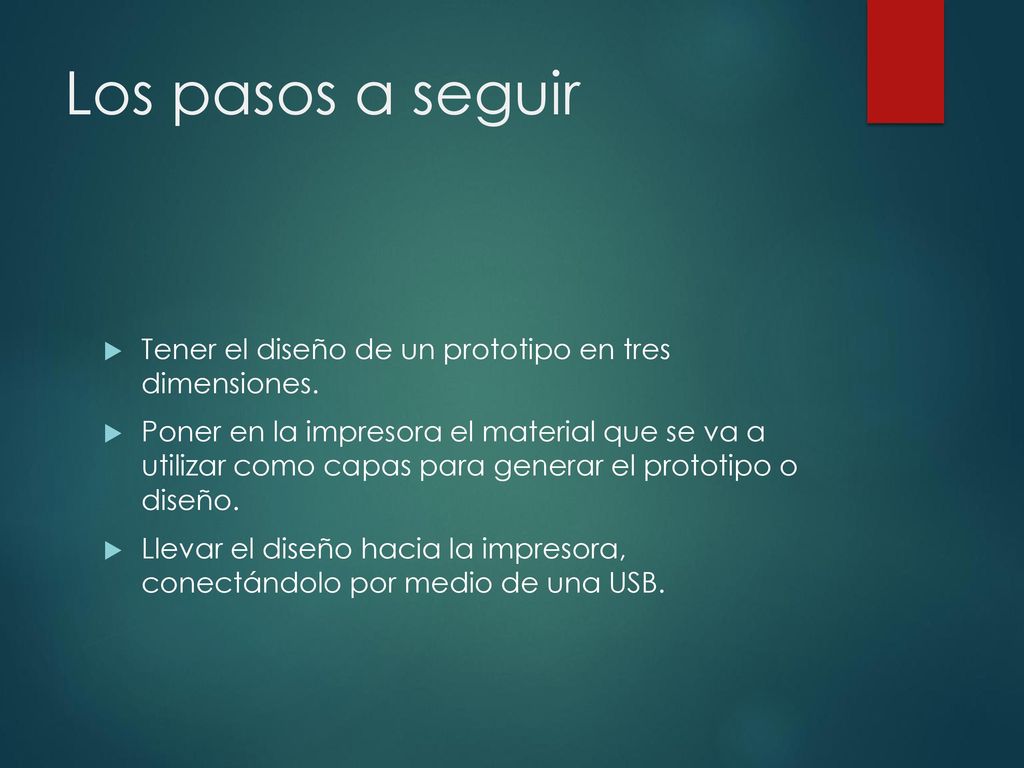

16 Los pasos a seguir Tener el diseño de un prototipo en tres dimensiones. Poner en la impresora el material que se va a utilizar como capas para generar el prototipo o diseño. Llevar el diseño hacia la impresora, conectándolo por medio de una USB.

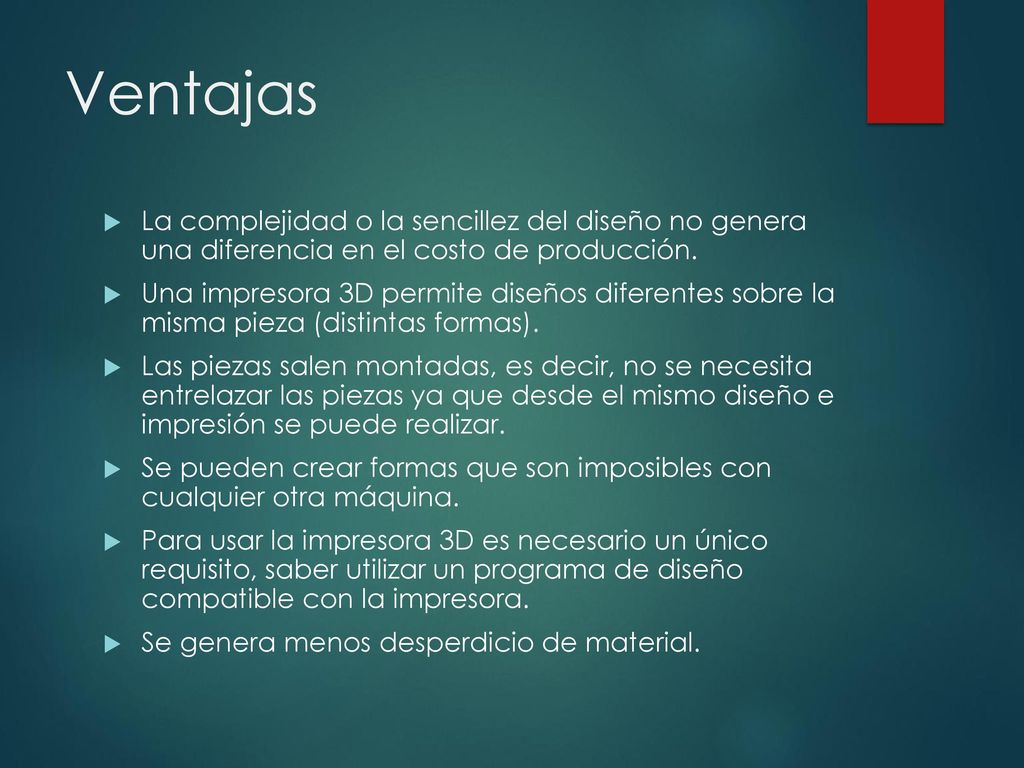

17 Ventajas La complejidad o la sencillez del diseño no genera una diferencia en el costo de producción. Una impresora 3D permite diseños diferentes sobre la misma pieza (distintas formas). Las piezas salen montadas, es decir, no se necesita entrelazar las piezas ya que desde el mismo diseño e impresión se puede realizar. Se pueden crear formas que son imposibles con cualquier otra máquina. Para usar la impresora 3D es necesario un único requisito, saber utilizar un programa de diseño compatible con la impresora. Se genera menos desperdicio de material.

18 Funcionamiento de la inyectora de plástico

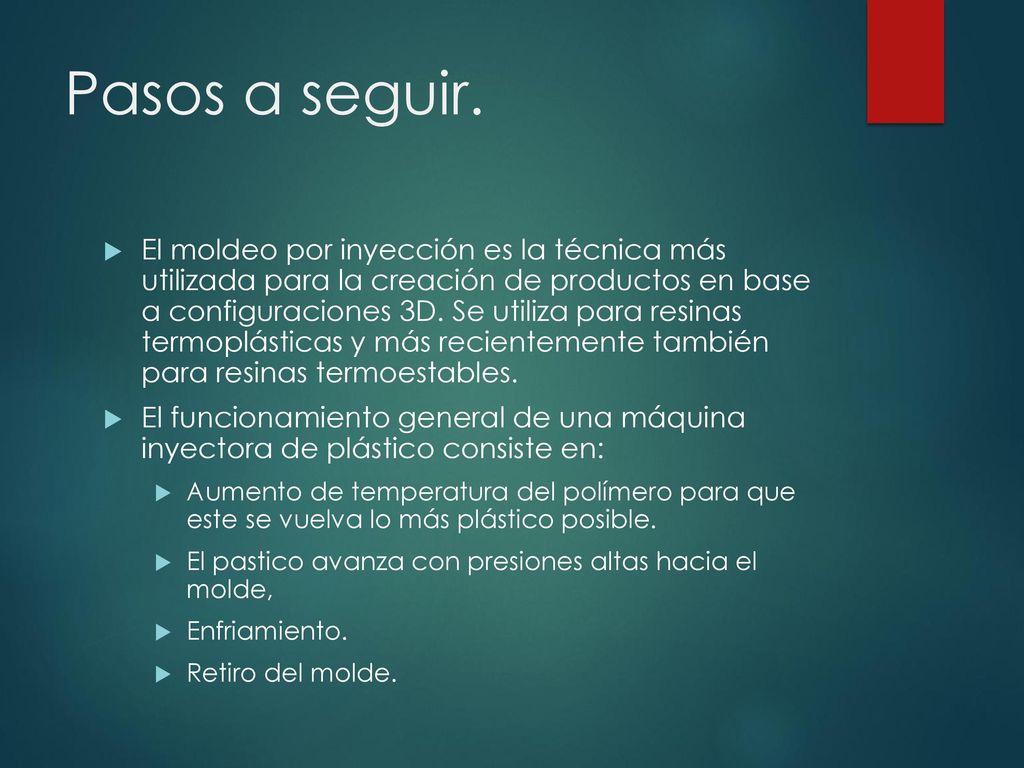

19 Pasos a seguir. El moldeo por inyección es la técnica más utilizada para la creación de productos en base a configuraciones 3D. Se utiliza para resinas termoplásticas y más recientemente también para resinas termoestables. El funcionamiento general de una máquina inyectora de plástico consiste en: Aumento de temperatura del polímero para que este se vuelva lo más plástico posible. El pastico avanza con presiones altas hacia el molde, Enfriamiento. Retiro del molde.

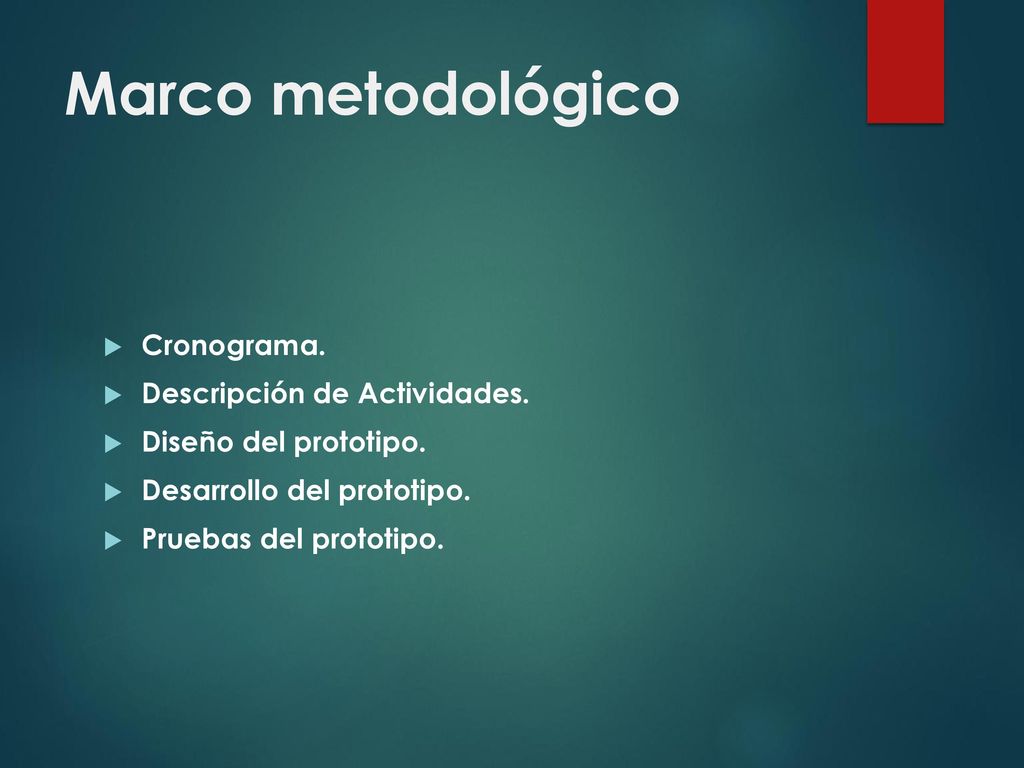

20 Marco metodológico Cronograma. Descripción de Actividades.
Diseño del prototipo. Desarrollo del prototipo. Pruebas del prototipo.

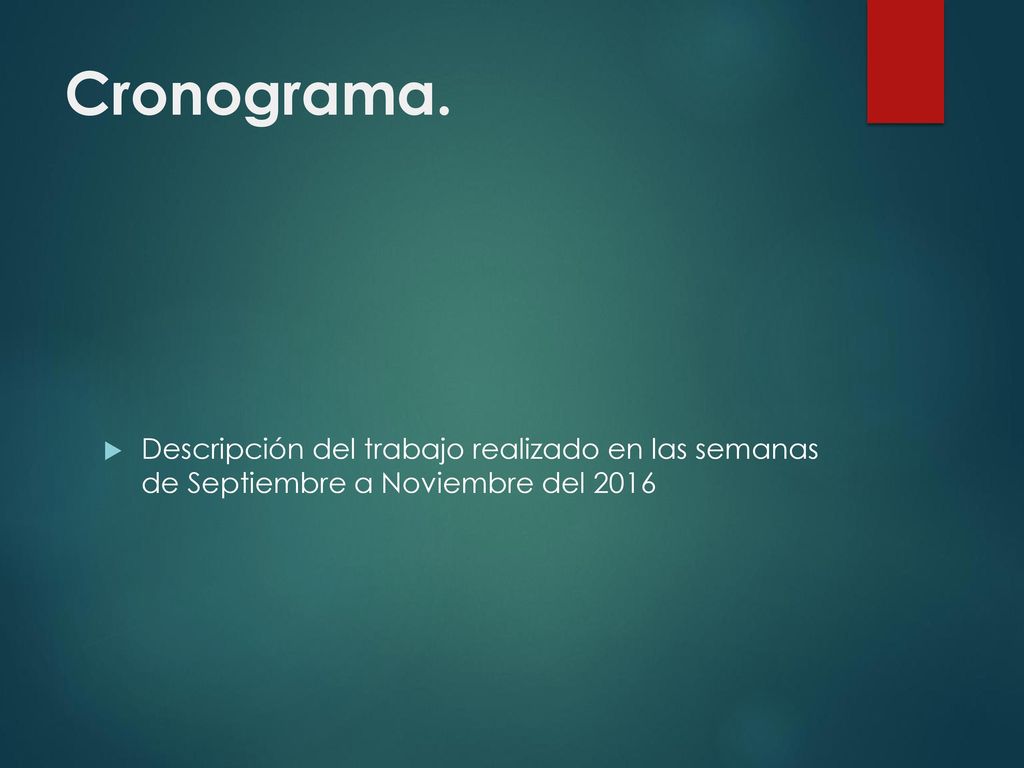

21 Cronograma. Descripción del trabajo realizado en las semanas de Septiembre a Noviembre del 2016

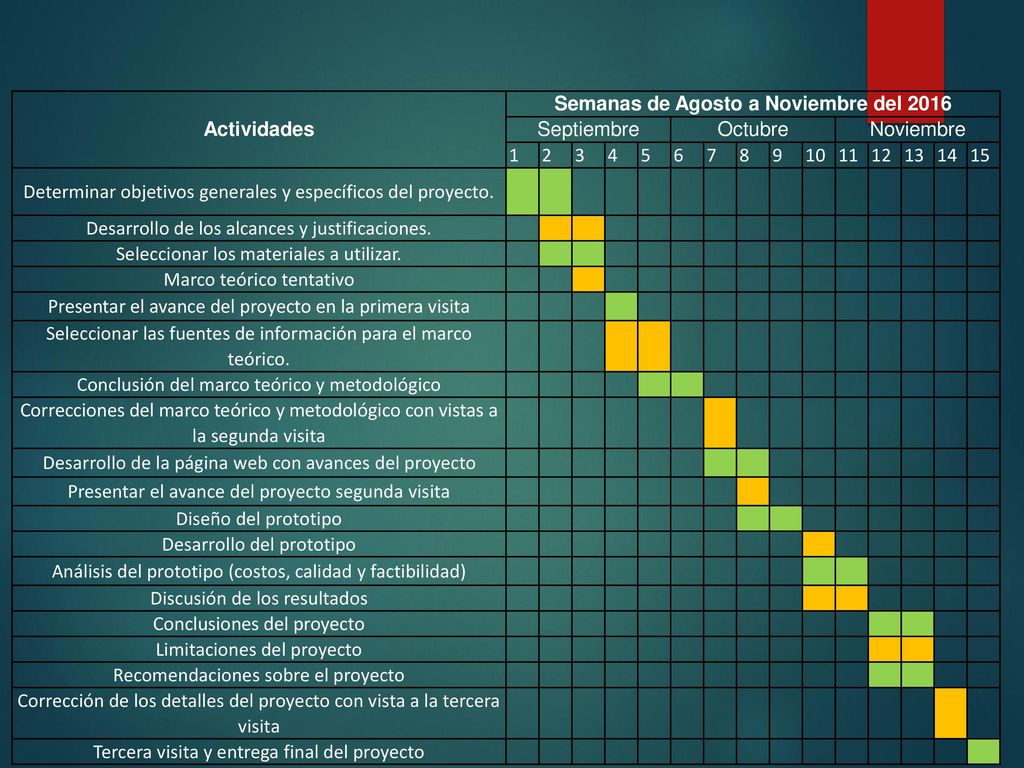

22 Semanas de Agosto a Noviembre del 2016
Actividades Semanas de Agosto a Noviembre del 2016 Septiembre Octubre Noviembre 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Determinar objetivos generales y específicos del proyecto. Desarrollo de los alcances y justificaciones. Seleccionar los materiales a utilizar. Marco teórico tentativo Presentar el avance del proyecto en la primera visita Seleccionar las fuentes de información para el marco teórico. Conclusión del marco teórico y metodológico Correcciones del marco teórico y metodológico con vistas a la segunda visita Desarrollo de la página web con avances del proyecto Presentar el avance del proyecto segunda visita Diseño del prototipo Desarrollo del prototipo Análisis del prototipo (costos, calidad y factibilidad) Discusión de los resultados Conclusiones del proyecto Limitaciones del proyecto Recomendaciones sobre el proyecto Corrección de los detalles del proyecto con vista a la tercera visita Tercera visita y entrega final del proyecto

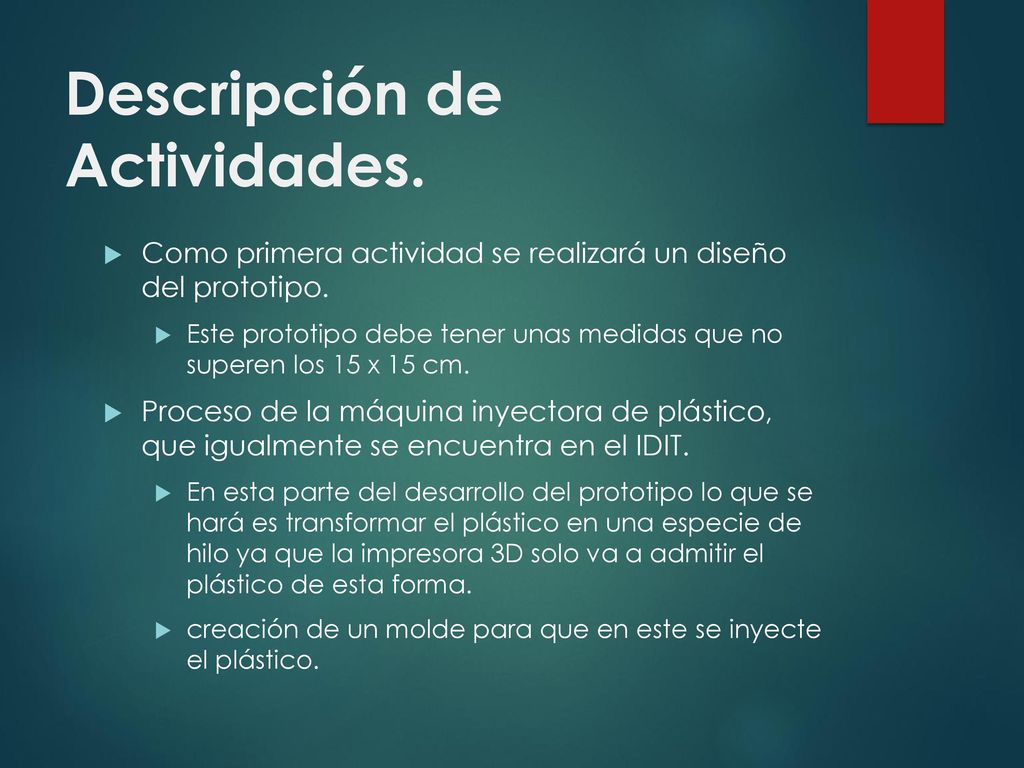

23 Descripción de Actividades.
Como primera actividad se realizará un diseño del prototipo. Este prototipo debe tener unas medidas que no superen los 15 x 15 cm. Proceso de la máquina inyectora de plástico, que igualmente se encuentra en el IDIT. En esta parte del desarrollo del prototipo lo que se hará es transformar el plástico en una especie de hilo ya que la impresora 3D solo va a admitir el plástico de esta forma. creación de un molde para que en este se inyecte el plástico.

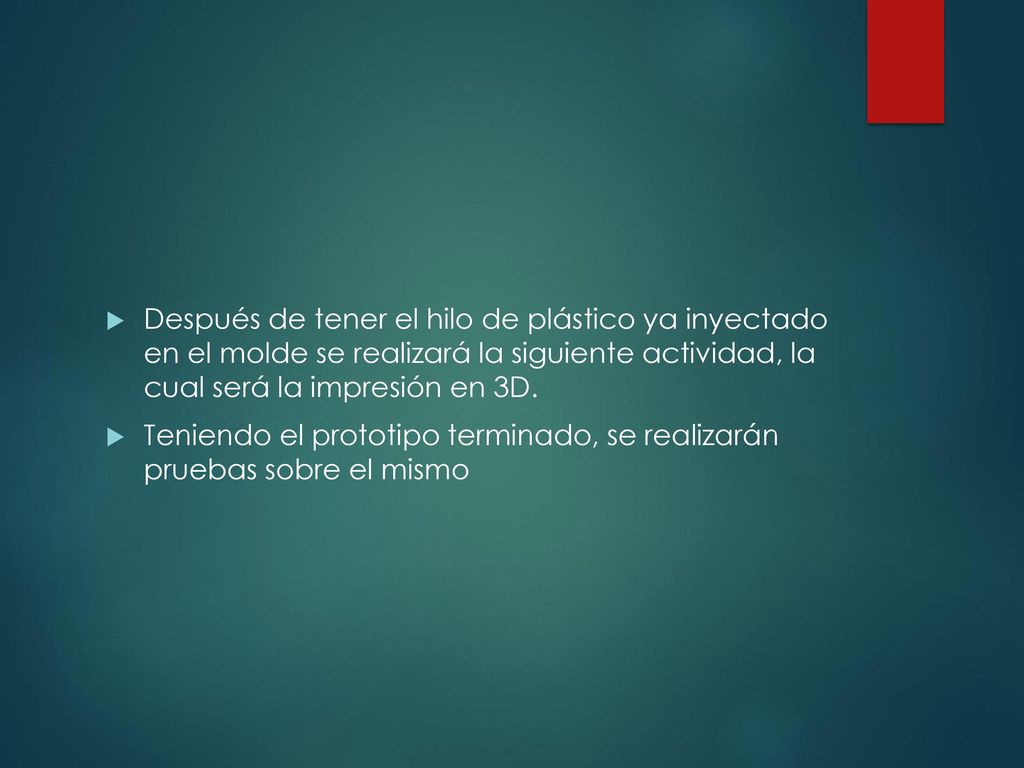

24 Después de tener el hilo de plástico ya inyectado en el molde se realizará la siguiente actividad, la cual será la impresión en 3D. Teniendo el prototipo terminado, se realizarán pruebas sobre el mismo

25 Diseño del prototipo. Es importante determinar la variedad de dispositivos con los que se podrán trabajar y crear un grupo de dispositivos seleccionados para diseñar sobre sus dimensiones y funciones. Determinar los materiales que se generan del desperdicio en las instalaciones del IDIT. investigar los procesos de producción y de reciclaje. analizar la variación que estos cuentan de acuerdo al número de veces que se pueden reciclar Experimentar con su dureza, resistencia, flexibilidad, entre otras características de los materiales.

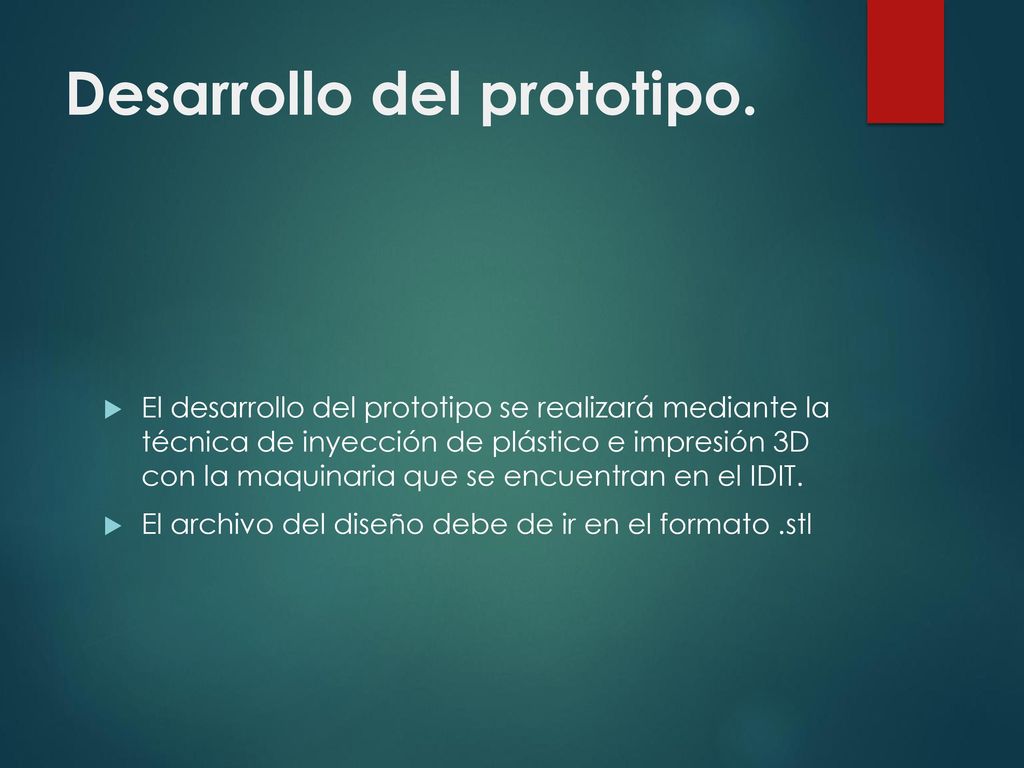

26 Desarrollo del prototipo.
El desarrollo del prototipo se realizará mediante la técnica de inyección de plástico e impresión 3D con la maquinaria que se encuentran en el IDIT. El archivo del diseño debe de ir en el formato .stl

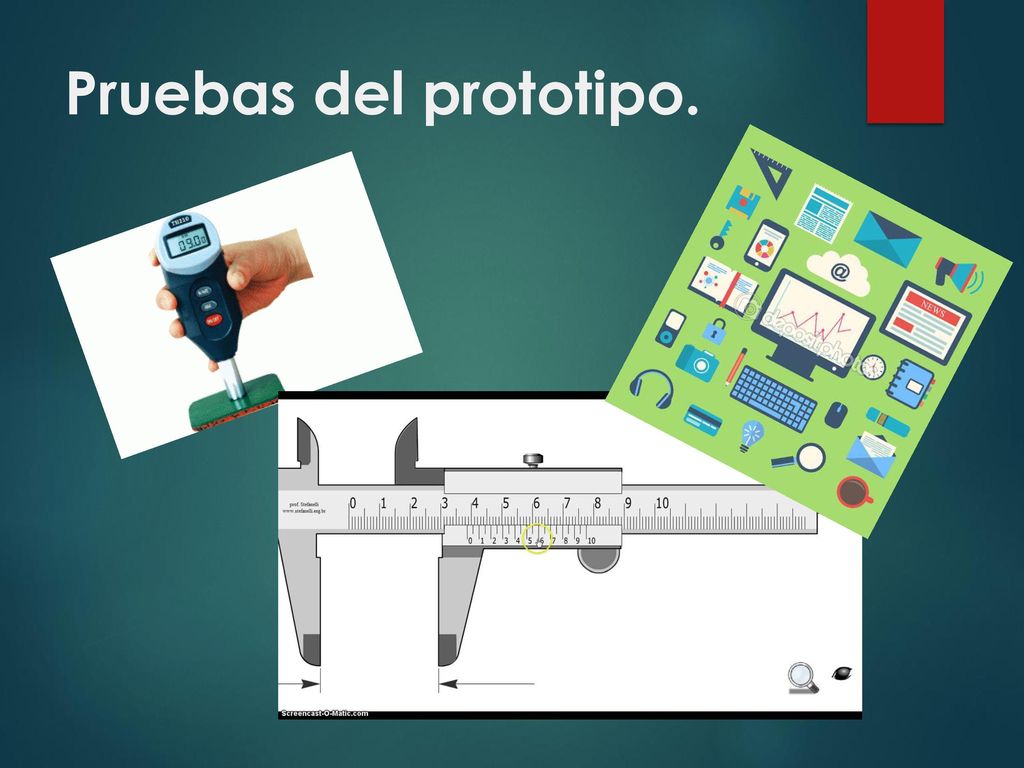

27 Pruebas del prototipo.

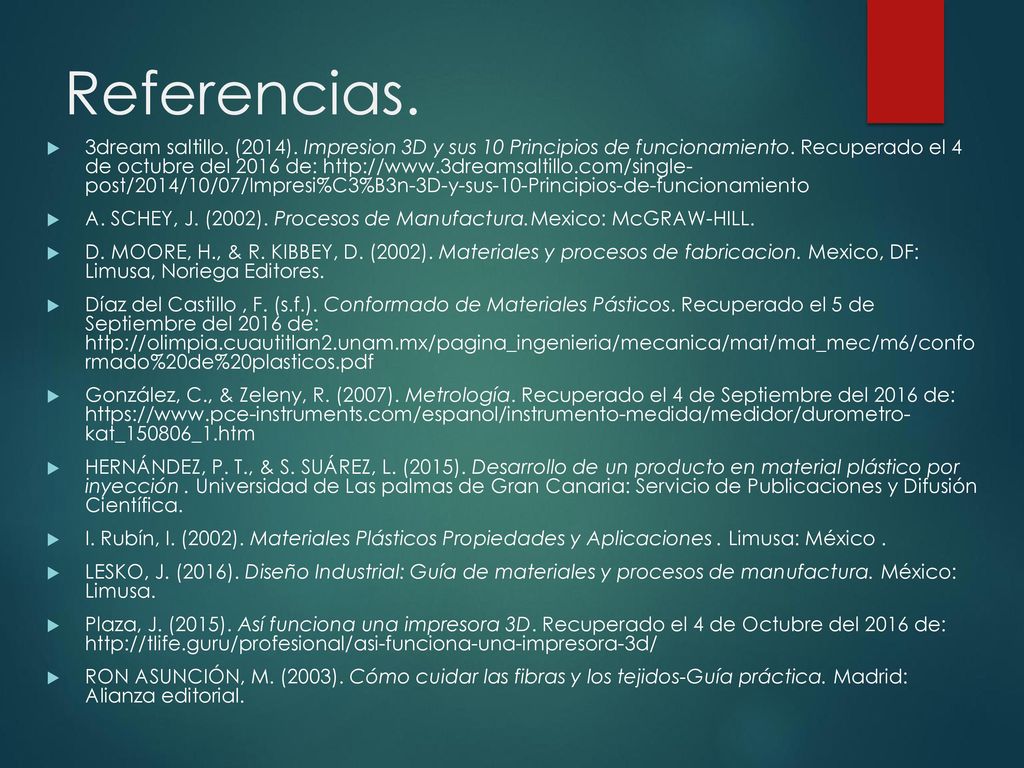

28 Referencias. 3dream saltillo. (2014). Impresion 3D y sus 10 Principios de funcionamiento. Recuperado el 4 de octubre del 2016 de: post/2014/10/07/Impresi%C3%B3n-3D-y-sus-10-Principios-de-funcionamiento A. SCHEY, J. (2002). Procesos de Manufactura.Mexico: McGRAW-HILL. D. MOORE, H., & R. KIBBEY, D. (2002). Materiales y procesos de fabricacion. Mexico, DF: Limusa, Noriega Editores. Díaz del Castillo , F. (s.f.). Conformado de Materiales Pásticos. Recuperado el 5 de Septiembre del 2016 de: rmado%20de%20plasticos.pdf González, C., & Zeleny, R. (2007). Metrología. Recuperado el 4 de Septiembre del 2016 de: kat_150806_1.htm HERNÁNDEZ, P. T., & S. SUÁREZ, L. (2015). Desarrollo de un producto en material plástico por inyección . Universidad de Las palmas de Gran Canaria: Servicio de Publicaciones y Difusión Científica. I. Rubín, I. (2002). Materiales Plásticos Propiedades y Aplicaciones . Limusa: México . LESKO, J. (2016). Diseño Industrial: Guía de materiales y procesos de manufactura. México: Limusa. Plaza, J. (2015). Así funciona una impresora 3D. Recuperado el 4 de Octubre del 2016 de: RON ASUNCIÓN, M. (2003). Cómo cuidar las fibras y los tejidos-Guía práctica. Madrid: Alianza editorial.

29 ¡Gracias!
