1 Sistemas

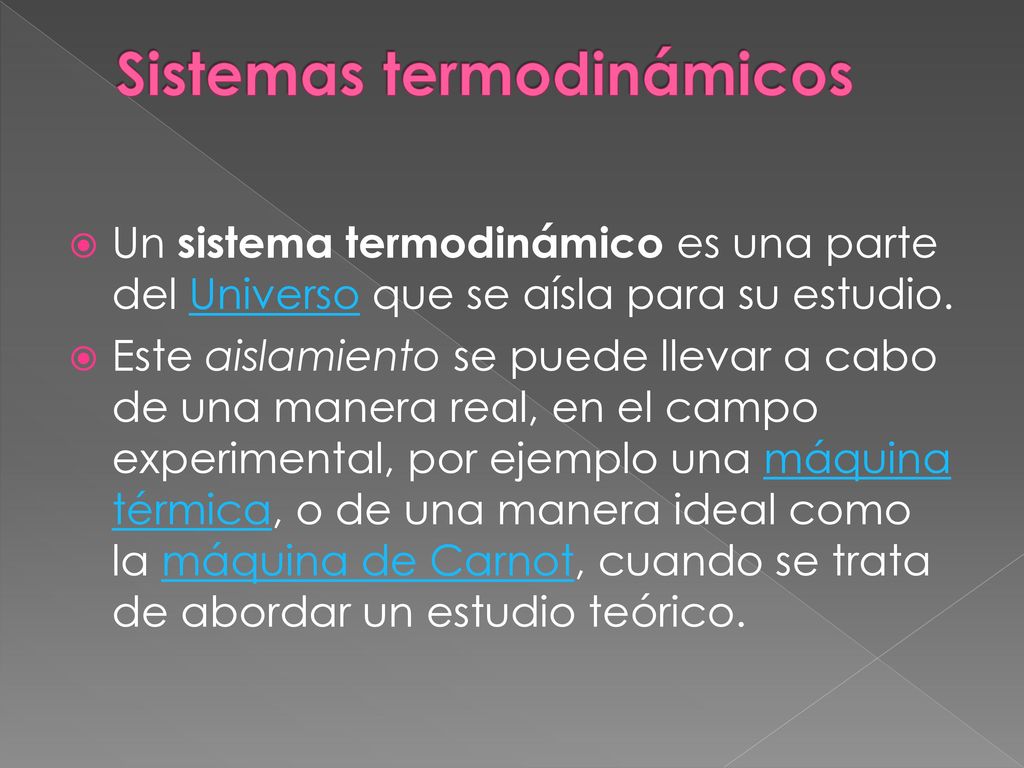

2 Sistemas termodinámicos
Un sistema termodinámico es una parte del Universo que se aísla para su estudio. Este aislamiento se puede llevar a cabo de una manera real, en el campo experimental, por ejemplo una máquina térmica, o de una manera ideal como la máquina de Carnot, cuando se trata de abordar un estudio teórico.

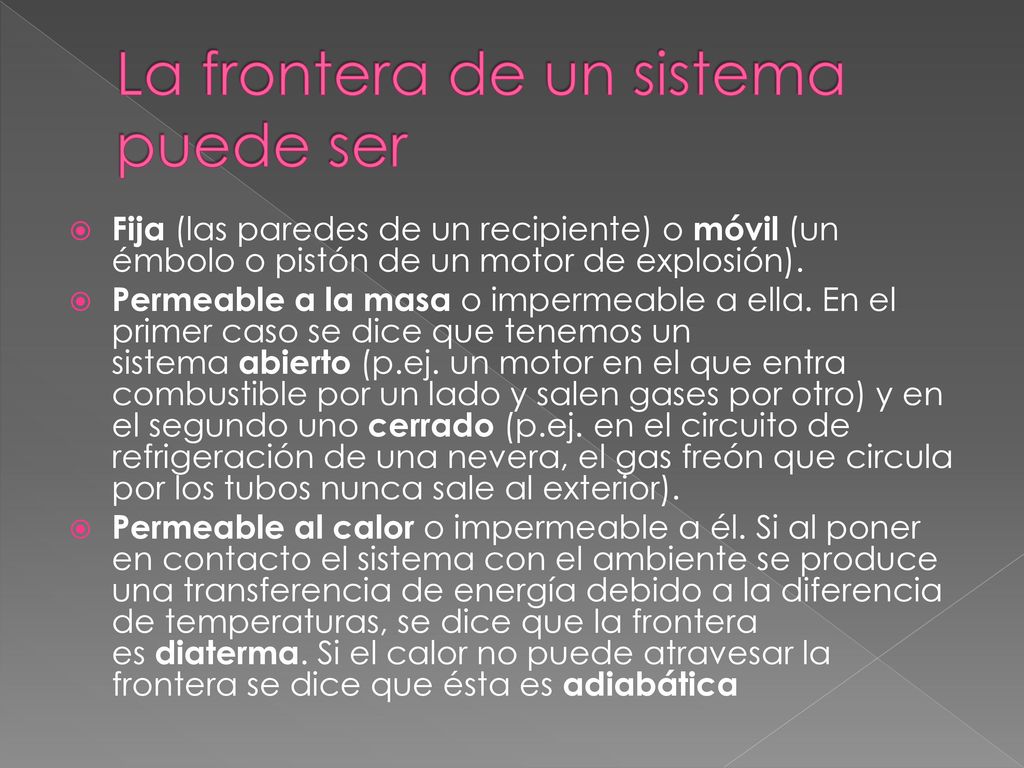

3 La frontera de un sistema puede ser
Fija (las paredes de un recipiente) o móvil (un émbolo o pistón de un motor de explosión). Permeable a la masa o impermeable a ella. En el primer caso se dice que tenemos un sistema abierto (p.ej. un motor en el que entra combustible por un lado y salen gases por otro) y en el segundo uno cerrado (p.ej. en el circuito de refrigeración de una nevera, el gas freón que circula por los tubos nunca sale al exterior). Permeable al calor o impermeable a él. Si al poner en contacto el sistema con el ambiente se produce una transferencia de energía debido a la diferencia de temperaturas, se dice que la frontera es diaterma. Si el calor no puede atravesar la frontera se dice que ésta es adiabática

4 Clasificación

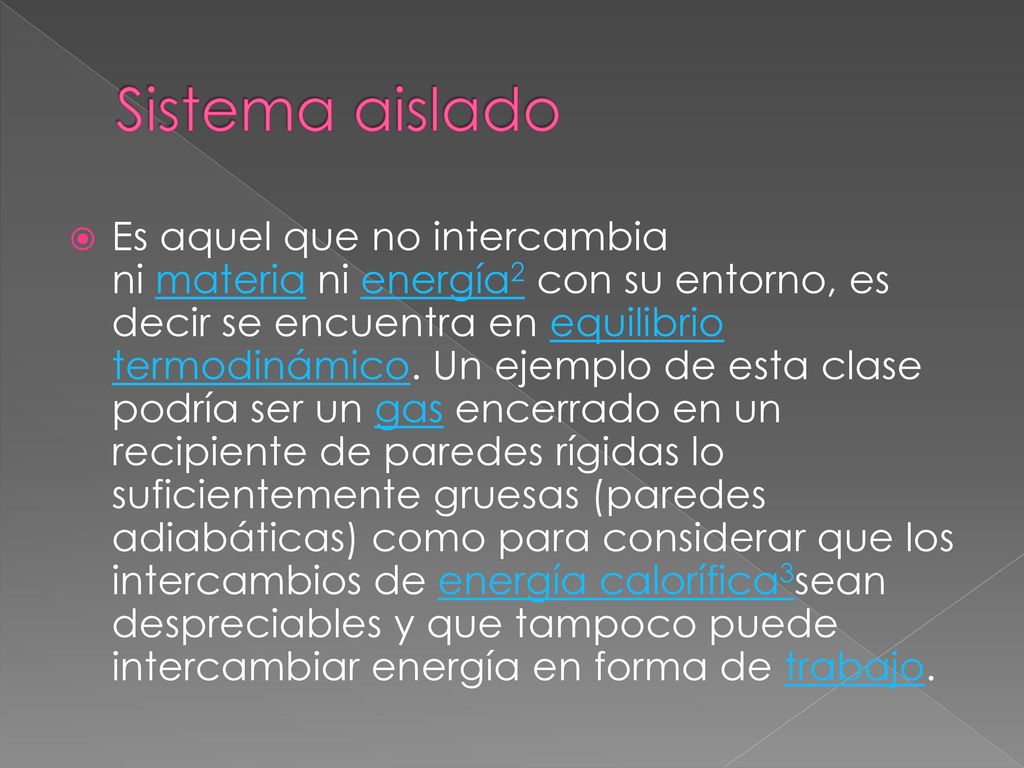

5 Sistema aislado Es aquel que no intercambia ni materia ni energía2 con su entorno, es decir se encuentra en equilibrio termodinámico. Un ejemplo de esta clase podría ser un gas encerrado en un recipiente de paredes rígidas lo suficientemente gruesas (paredes adiabáticas) como para considerar que los intercambios de energía calorífica3sean despreciables y que tampoco puede intercambiar energía en forma de trabajo.

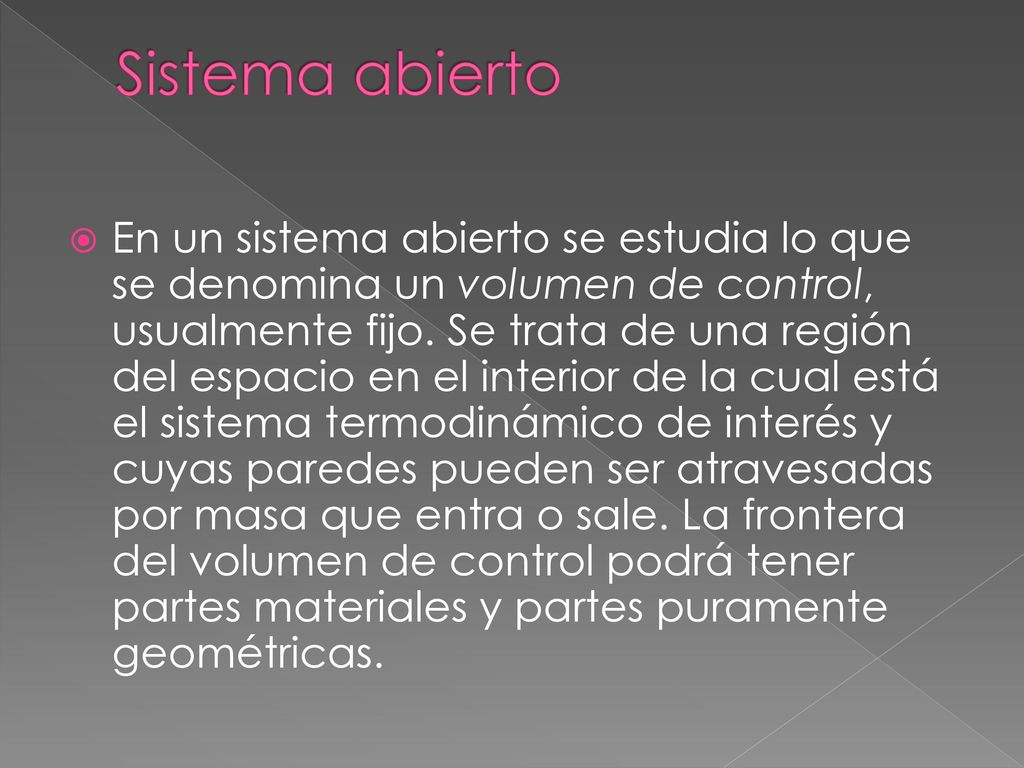

6 Sistema abierto En un sistema abierto se estudia lo que se denomina un volumen de control, usualmente fijo. Se trata de una región del espacio en el interior de la cual está el sistema termodinámico de interés y cuyas paredes pueden ser atravesadas por masa que entra o sale. La frontera del volumen de control podrá tener partes materiales y partes puramente geométricas.

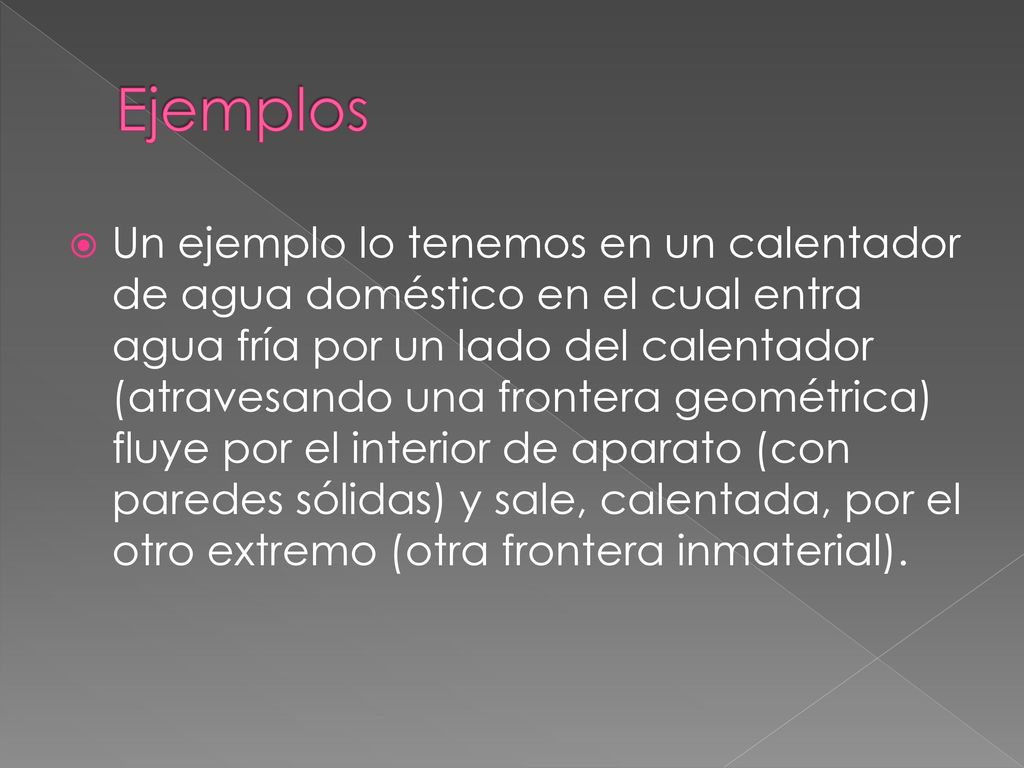

7 Ejemplos Un ejemplo lo tenemos en un calentador de agua doméstico en el cual entra agua fría por un lado del calentador (atravesando una frontera geométrica) fluye por el interior de aparato (con paredes sólidas) y sale, calentada, por el otro extremo (otra frontera inmaterial).

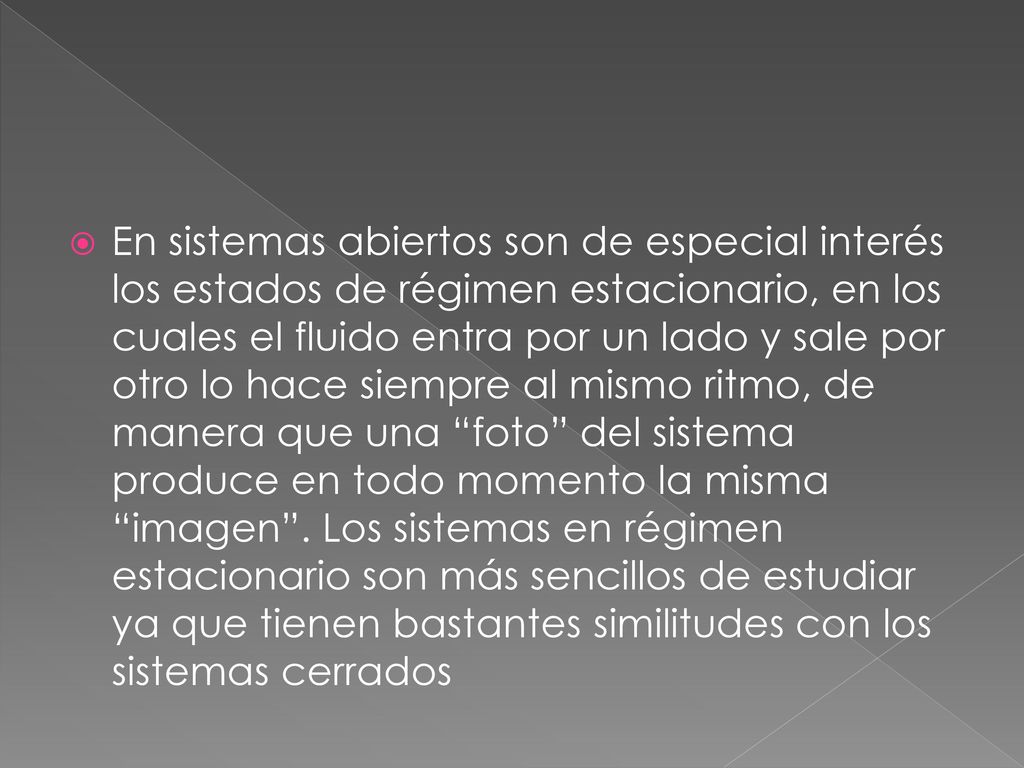

8 En sistemas abiertos son de especial interés los estados de régimen estacionario, en los cuales el fluido entra por un lado y sale por otro lo hace siempre al mismo ritmo, de manera que una “foto” del sistema produce en todo momento la misma “imagen”. Los sistemas en régimen estacionario son más sencillos de estudiar ya que tienen bastantes similitudes con los sistemas cerrados

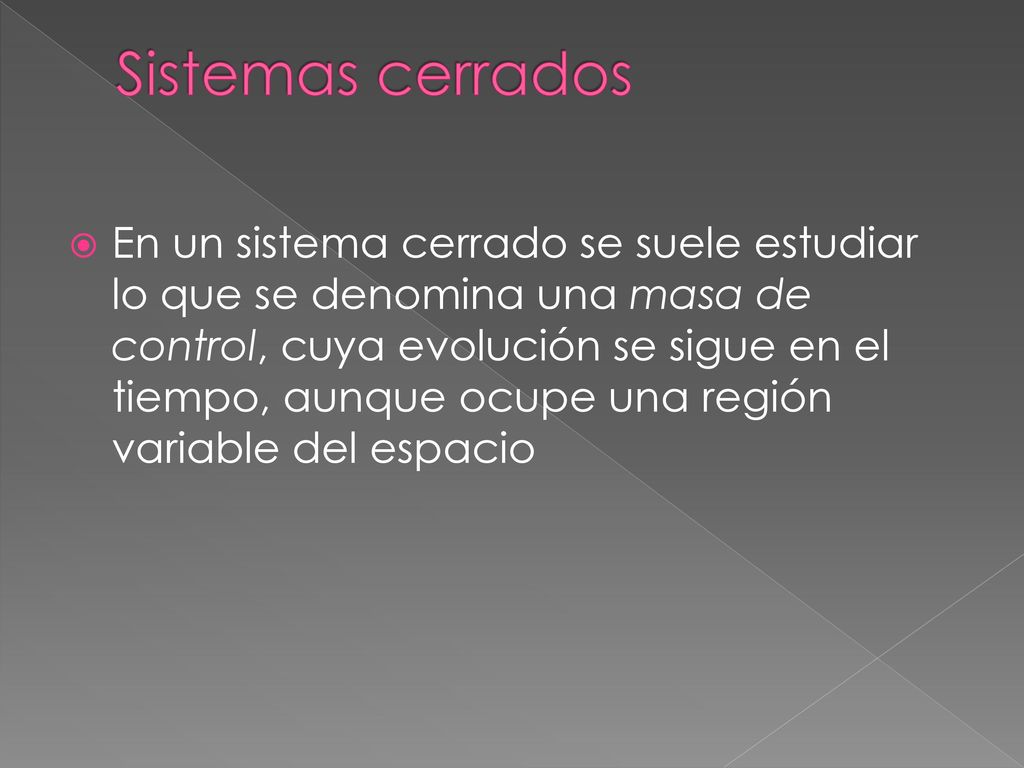

9 Sistemas cerrados En un sistema cerrado se suele estudiar lo que se denomina una masa de control, cuya evolución se sigue en el tiempo, aunque ocupe una región variable del espacio

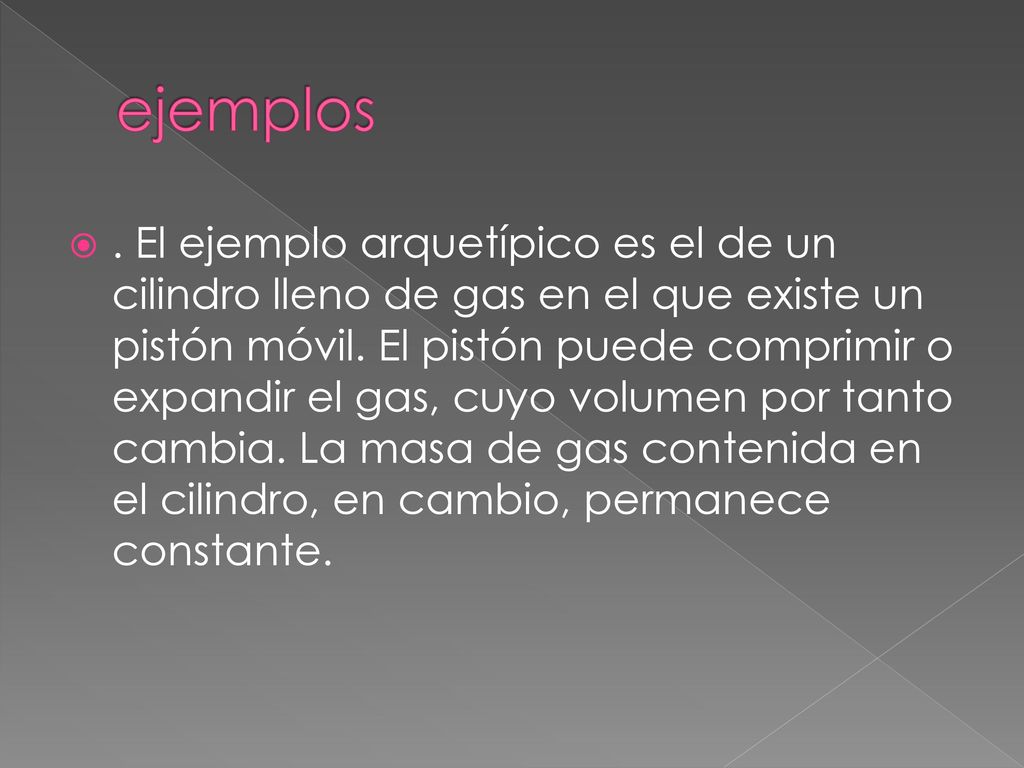

10 ejemplos . El ejemplo arquetípico es el de un cilindro lleno de gas en el que existe un pistón móvil. El pistón puede comprimir o expandir el gas, cuyo volumen por tanto cambia. La masa de gas contenida en el cilindro, en cambio, permanece constante.

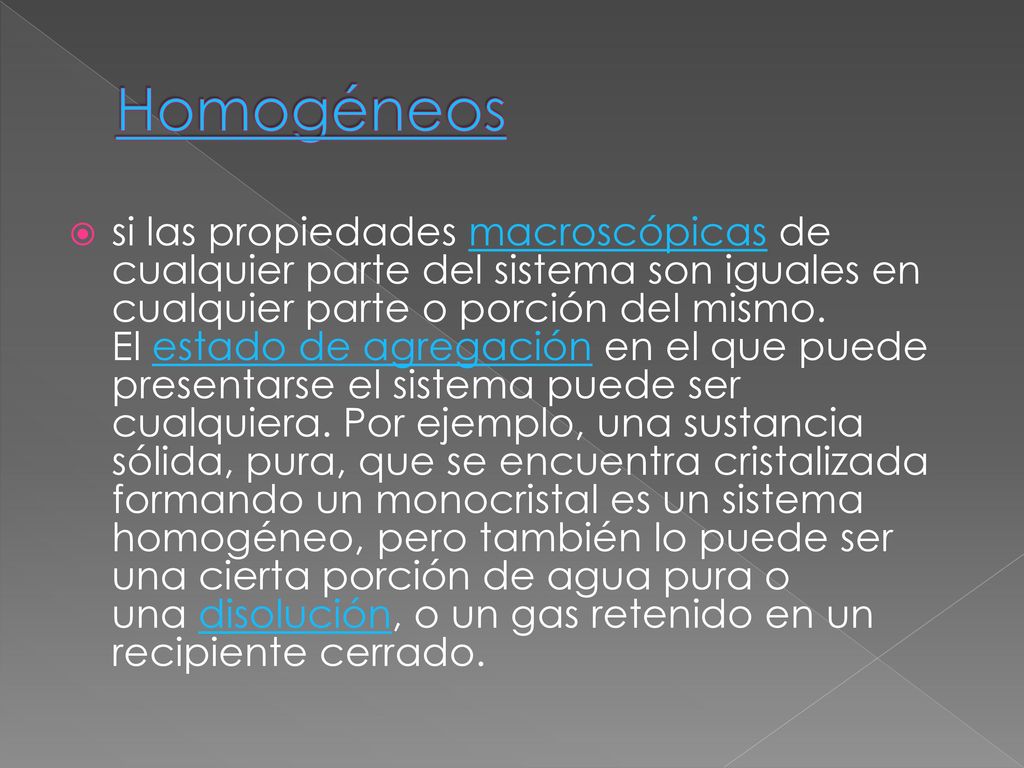

11 Homogéneos si las propiedades macroscópicas de cualquier parte del sistema son iguales en cualquier parte o porción del mismo. El estado de agregación en el que puede presentarse el sistema puede ser cualquiera. Por ejemplo, una sustancia sólida, pura, que se encuentra cristalizada formando un monocristal es un sistema homogéneo, pero también lo puede ser una cierta porción de agua pura o una disolución, o un gas retenido en un recipiente cerrado.

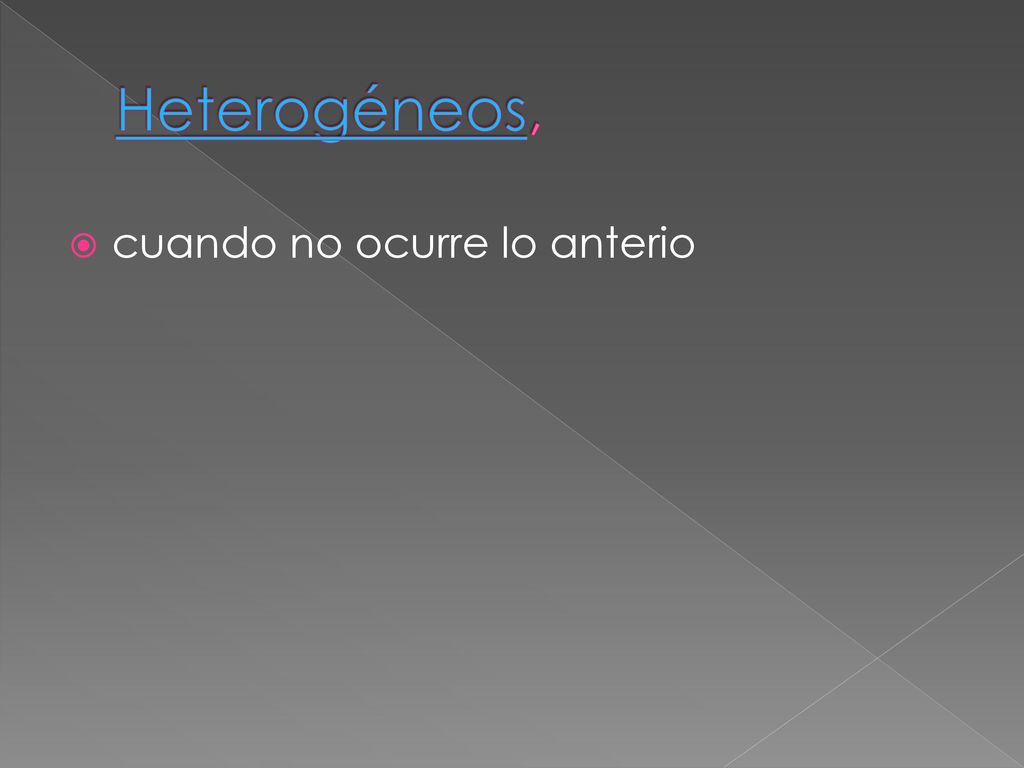

12 Heterogéneos, cuando no ocurre lo anterio

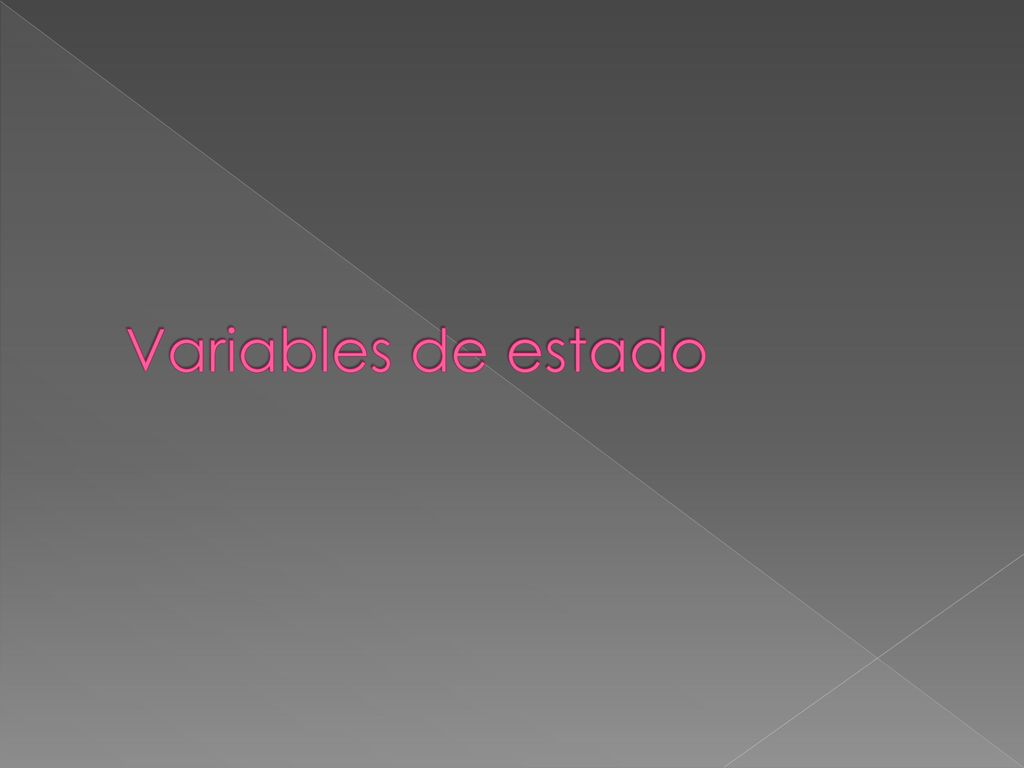

13 Variables de estado

14 Magnitudes intensivas
Son aquellas que tienen el mismo valor en todos los puntos de un sistema en equilibrio, independientemente del tamaño de éste. Magnitudes intensivas son: la presión la temperatura las magnitudes específicas (definidas más adelante)

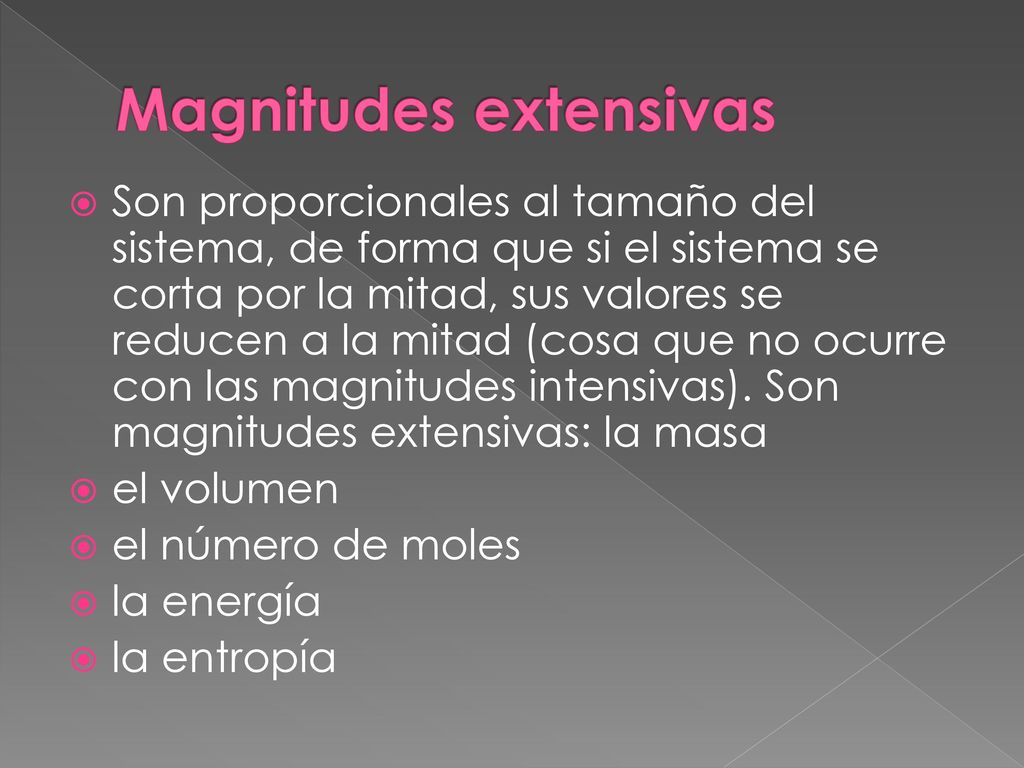

15 Magnitudes extensivas
Son proporcionales al tamaño del sistema, de forma que si el sistema se corta por la mitad, sus valores se reducen a la mitad (cosa que no ocurre con las magnitudes intensivas). Son magnitudes extensivas: la masa el volumen el número de moles la energía la entropía

16 A partir de las magnitudes extensivas se define una serie de magnitudes intensivas conocidas como:

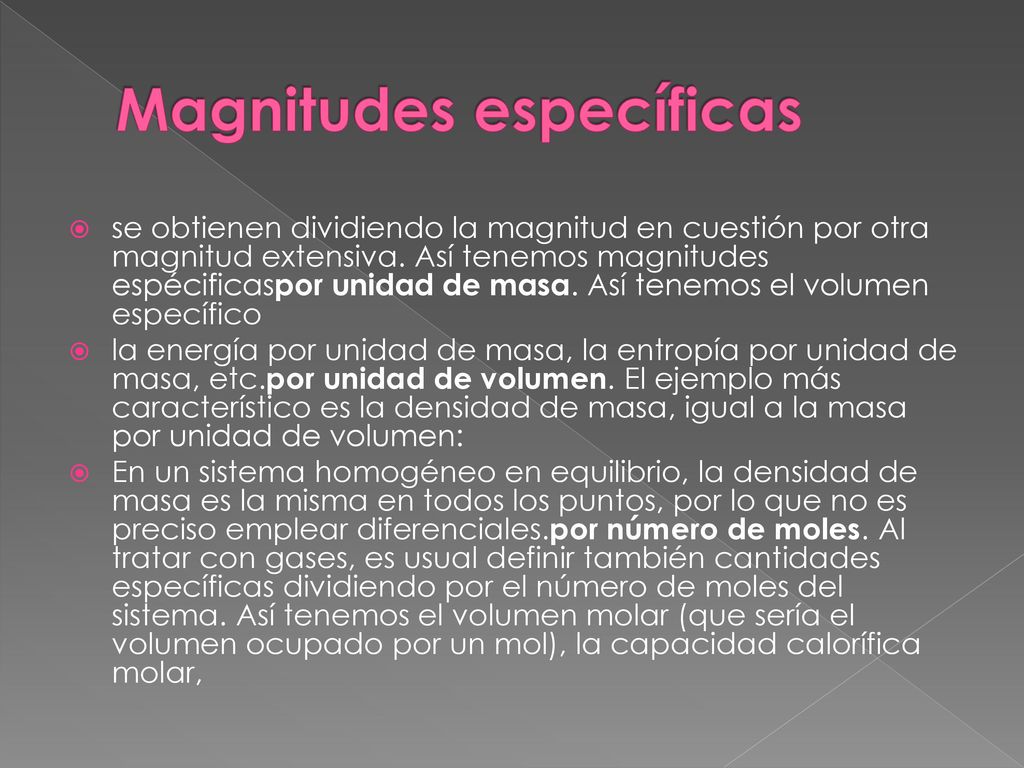

17 Magnitudes específicas
se obtienen dividiendo la magnitud en cuestión por otra magnitud extensiva. Así tenemos magnitudes espécificaspor unidad de masa. Así tenemos el volumen específico la energía por unidad de masa, la entropía por unidad de masa, etc.por unidad de volumen. El ejemplo más característico es la densidad de masa, igual a la masa por unidad de volumen: En un sistema homogéneo en equilibrio, la densidad de masa es la misma en todos los puntos, por lo que no es preciso emplear diferenciales.por número de moles. Al tratar con gases, es usual definir también cantidades específicas dividiendo por el número de moles del sistema. Así tenemos el volumen molar (que sería el volumen ocupado por un mol), la capacidad calorífica molar,
