SISTEMAS DE REPRESENTACION

Presentación del tema: "SISTEMAS DE REPRESENTACION"— Transcripción de la presentación:

1 SISTEMAS DE REPRESENTACION

2 EQUIPO DE CATEDRA Prof. Adjunto: Bioing. Oscar Di Liscia
JTP: Arq. Daniela Mateo JTP: Biong. Leo Salgado Aux. Alumnos: Maximiliano Aguiló

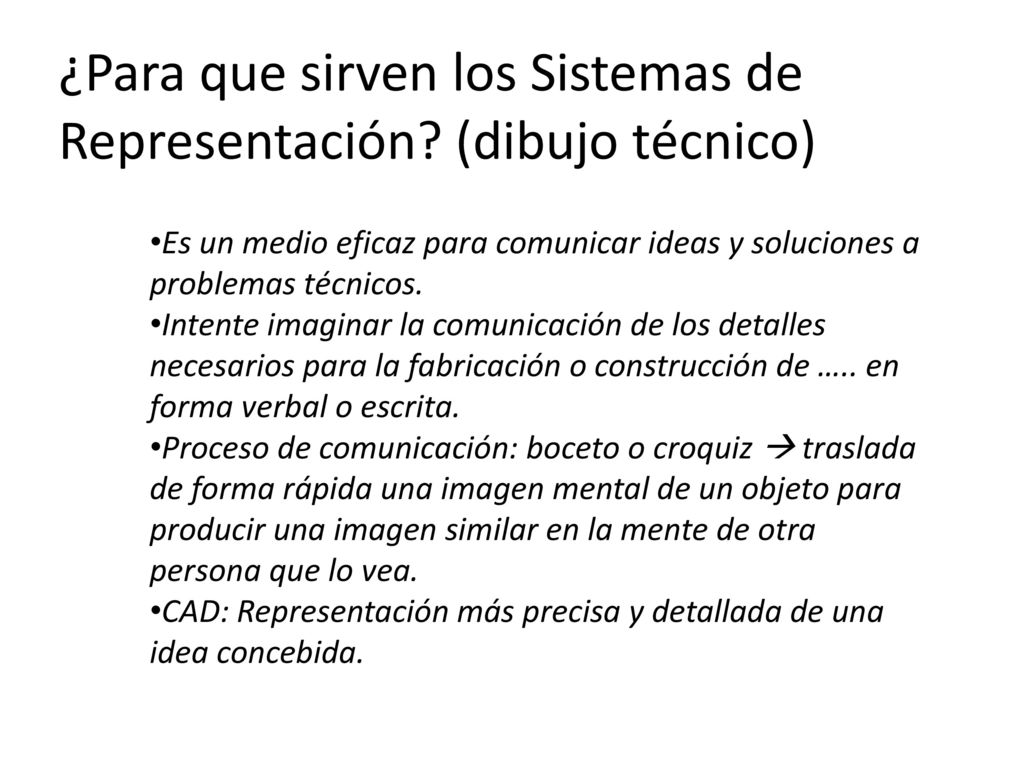

3 ¿Para que sirven los Sistemas de Representación? (dibujo técnico)
Es un medio eficaz para comunicar ideas y soluciones a problemas técnicos. Intente imaginar la comunicación de los detalles necesarios para la fabricación o construcción de ….. en forma verbal o escrita. Proceso de comunicación: boceto o croquiz  traslada de forma rápida una imagen mental de un objeto para producir una imagen similar en la mente de otra persona que lo vea. CAD: Representación más precisa y detallada de una idea concebida.

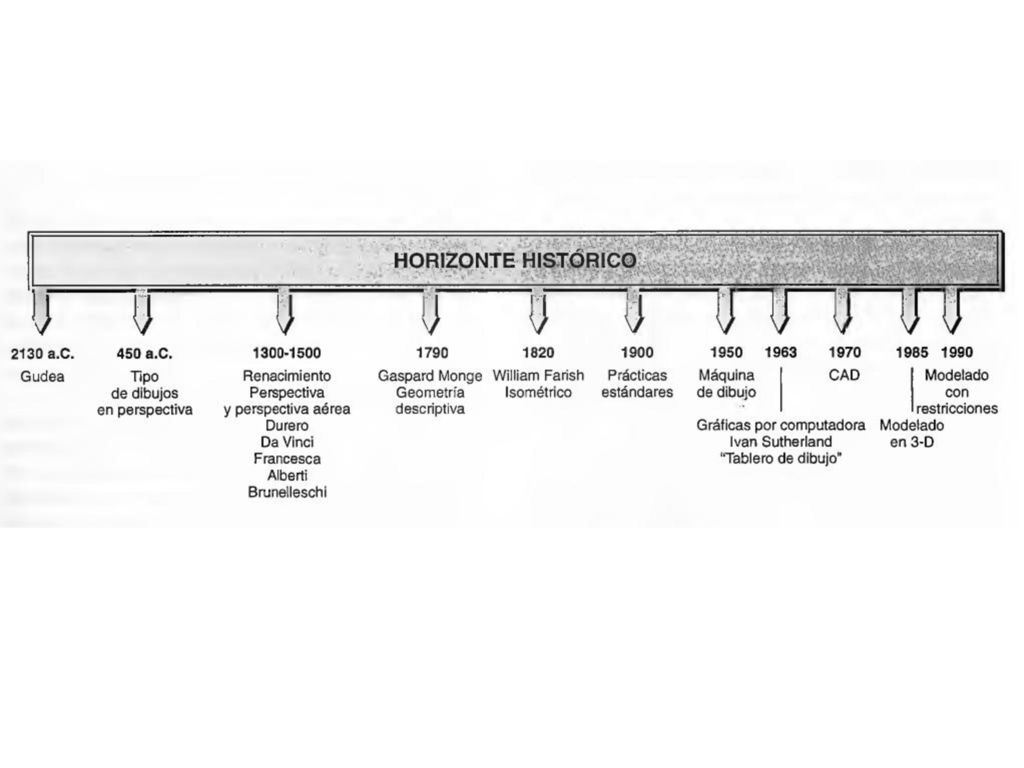

4

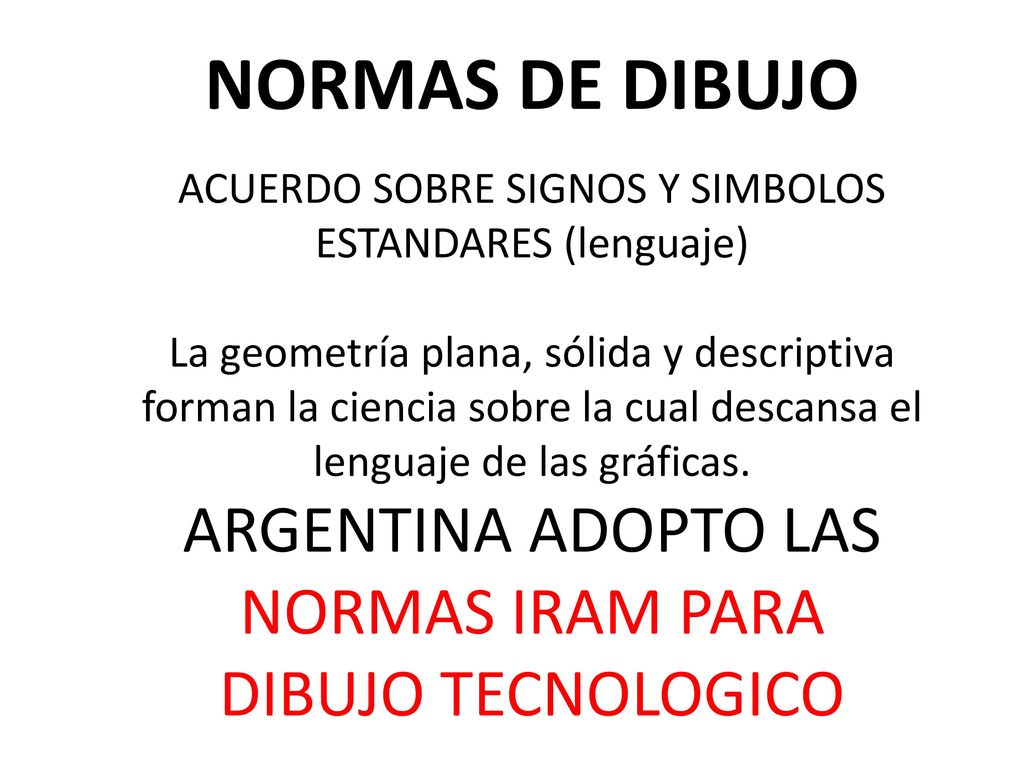

5 NORMAS DE DIBUJO ACUERDO SOBRE SIGNOS Y SIMBOLOS ESTANDARES (lenguaje) La geometría plana, sólida y descriptiva forman la ciencia sobre la cual descansa el lenguaje de las gráficas. ARGENTINA ADOPTO LAS NORMAS IRAM PARA DIBUJO TECNOLOGICO

6 CUATRO ELEMENTOS FUNDAMENTALES PARA LA REPRESENTACION GRAFICA NORMALIZADA.
TIPOS DE LINEAS. ESCALA (PROPORCION EN EL CROQUIZ – ESTE NO LLEVA ESCALA). TIPOS DE LETRAS Y NUMEROS (CALIGRAFIA TECNICA). ACOTACION. MODOS DE PROYECCION PARA LA REPRESENTACION.

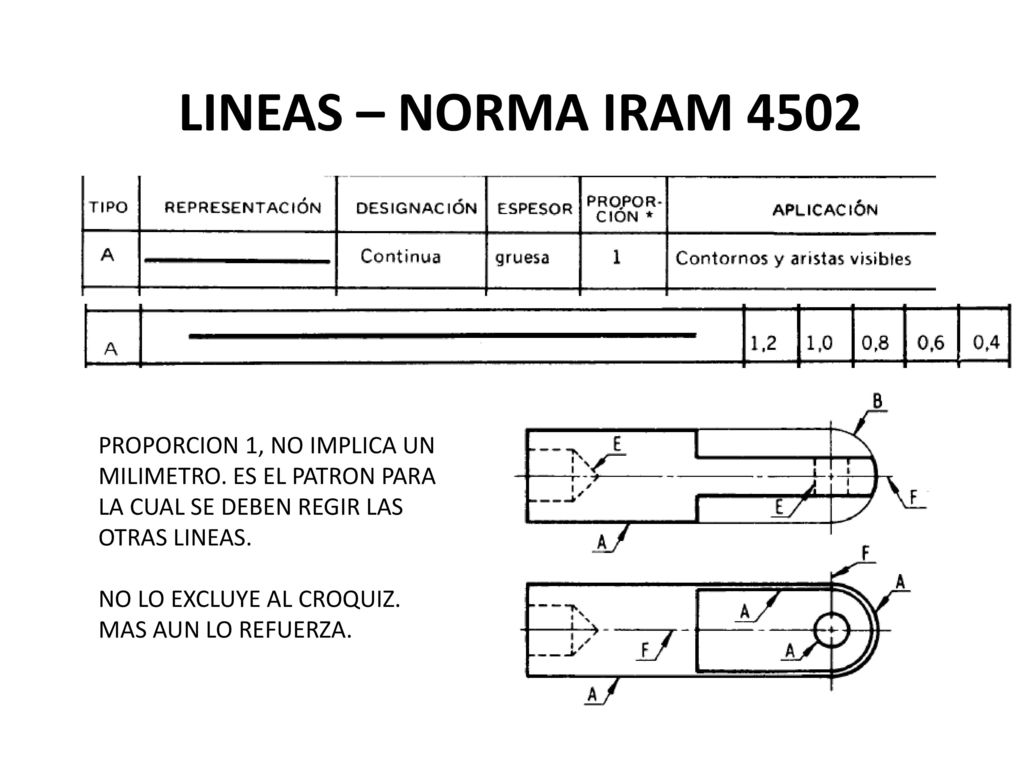

7 LINEAS – NORMA IRAM 4502 PROPORCION 1, NO IMPLICA UN MILIMETRO. ES EL PATRON PARA LA CUAL SE DEBEN REGIR LAS OTRAS LINEAS. NO LO EXCLUYE AL CROQUIZ. MAS AUN LO REFUERZA.

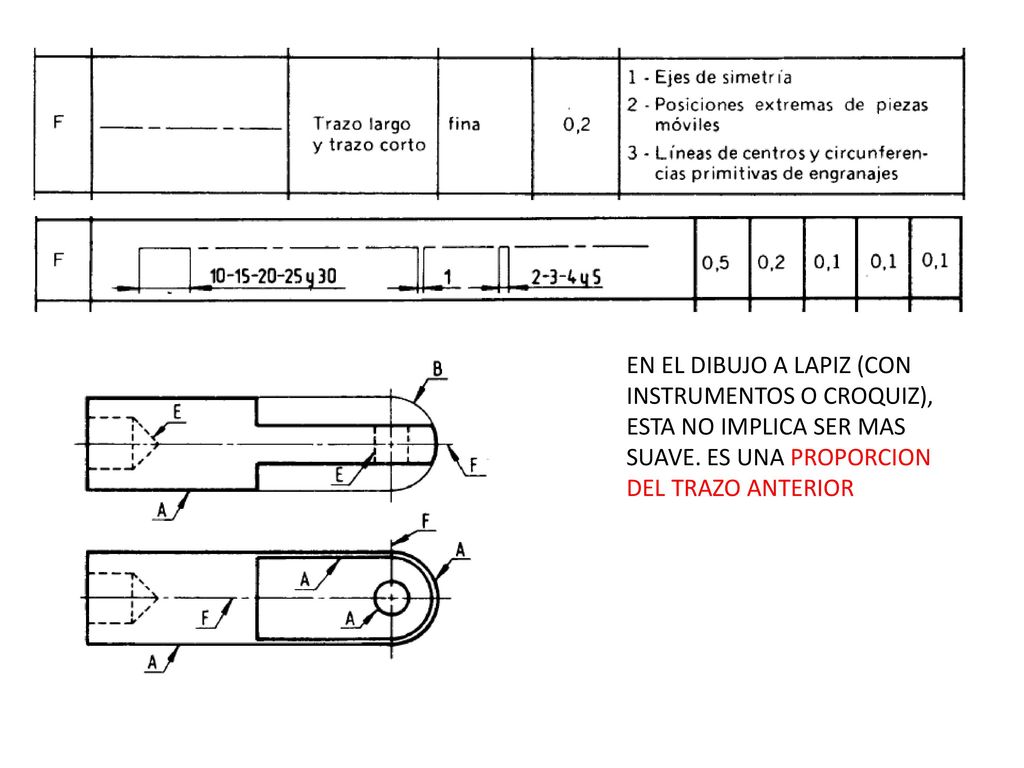

8 EN EL DIBUJO A LAPIZ (CON INSTRUMENTOS O CROQUIZ), ESTA NO IMPLICA SER MAS SUAVE. ES UNA PROPORCION DEL TRAZO ANTERIOR

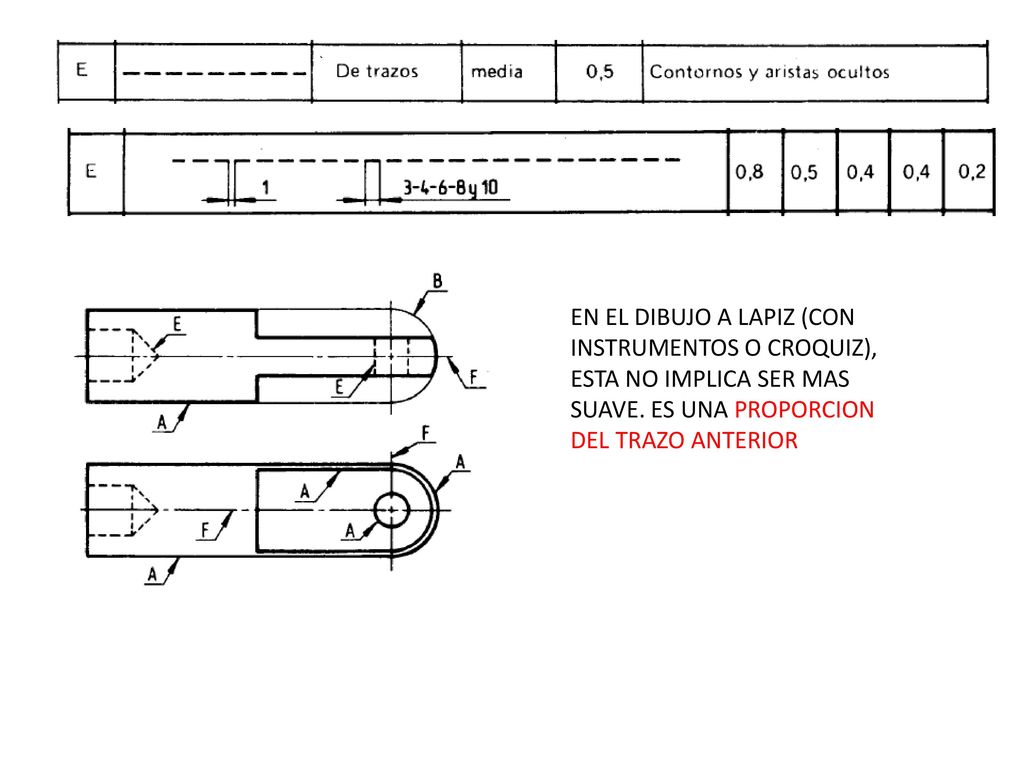

9 EN EL DIBUJO A LAPIZ (CON INSTRUMENTOS O CROQUIZ), ESTA NO IMPLICA SER MAS SUAVE. ES UNA PROPORCION DEL TRAZO ANTERIOR

10 CONSTRUCCIONES CIVILES Y MECANICAS

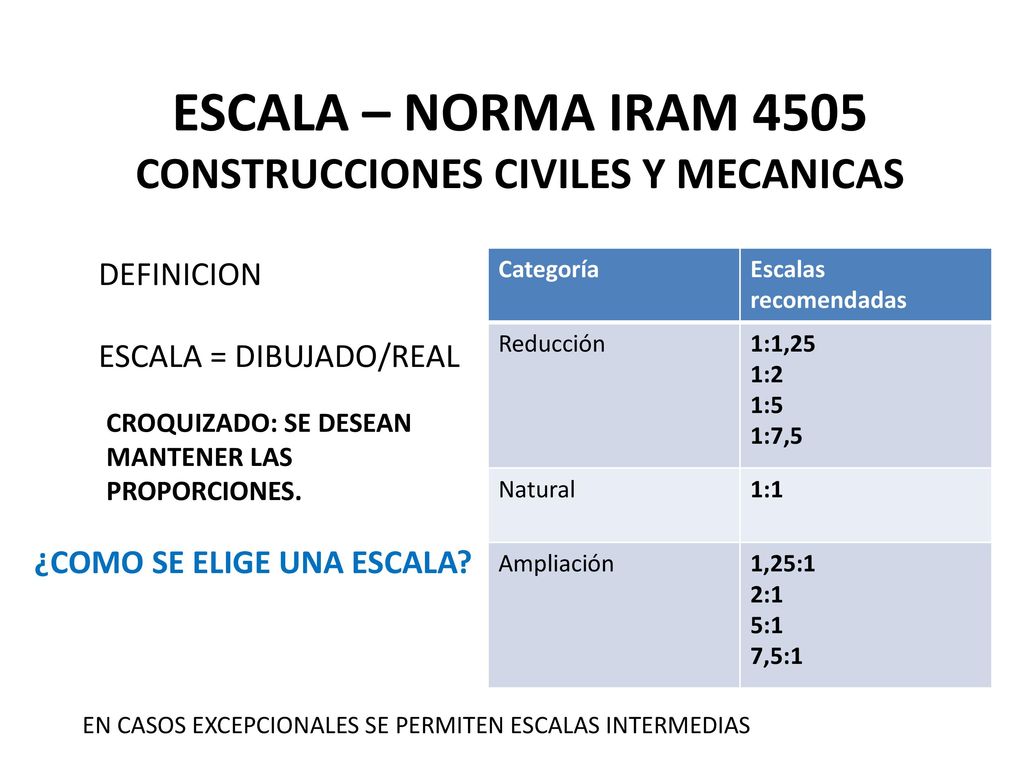

ESCALA – NORMA IRAM 4505 CONSTRUCCIONES CIVILES Y MECANICAS DEFINICION ESCALA = DIBUJADO/REAL Categoría Escalas recomendadas Reducción 1:1,25 1:2 1:5 1:7,5 Natural 1:1 Ampliación 1,25:1 2:1 5:1 7,5:1 CROQUIZADO: SE DESEAN MANTENER LAS PROPORCIONES. ¿COMO SE ELIGE UNA ESCALA? EN CASOS EXCEPCIONALES SE PERMITEN ESCALAS INTERMEDIAS

11 TIPOS DE LETRAS Y NUMEROS NORMA IRAM 4503
