1 LAN Virtuales

2 Importancia de las VLAN. Como funcionan las VLAN. Tipos de VLAN.

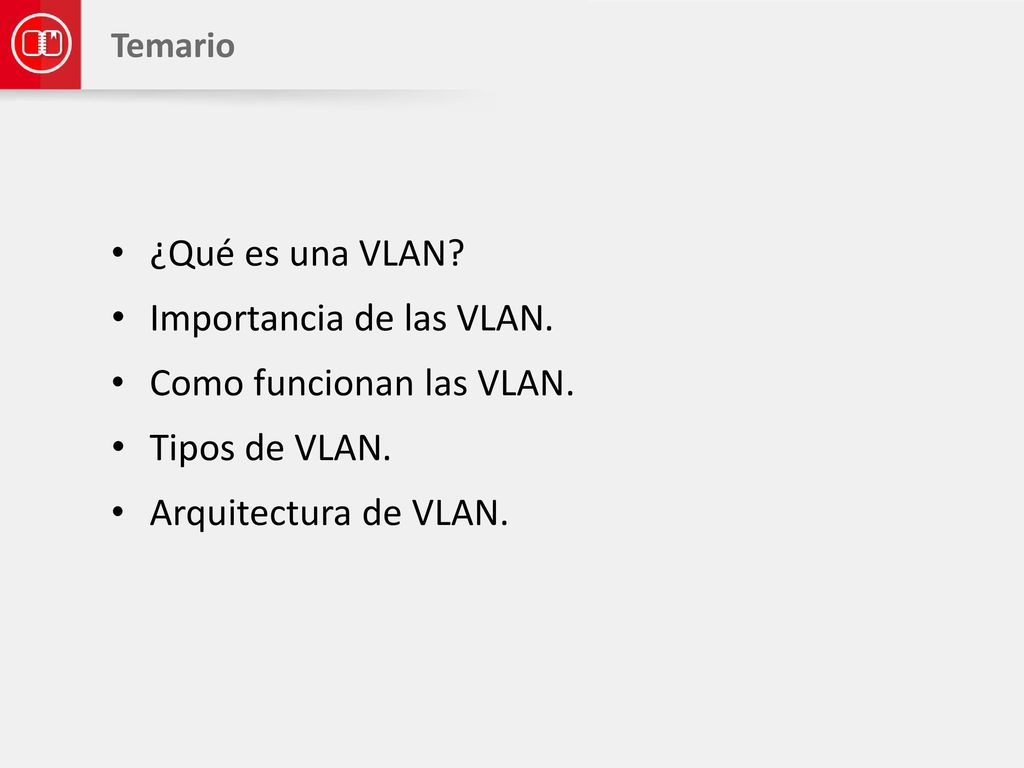

Temario ¿Qué es una VLAN? Importancia de las VLAN. Como funcionan las VLAN. Tipos de VLAN. Arquitectura de VLAN.

3 TEMA 1 ¿Qué es una VLAN?

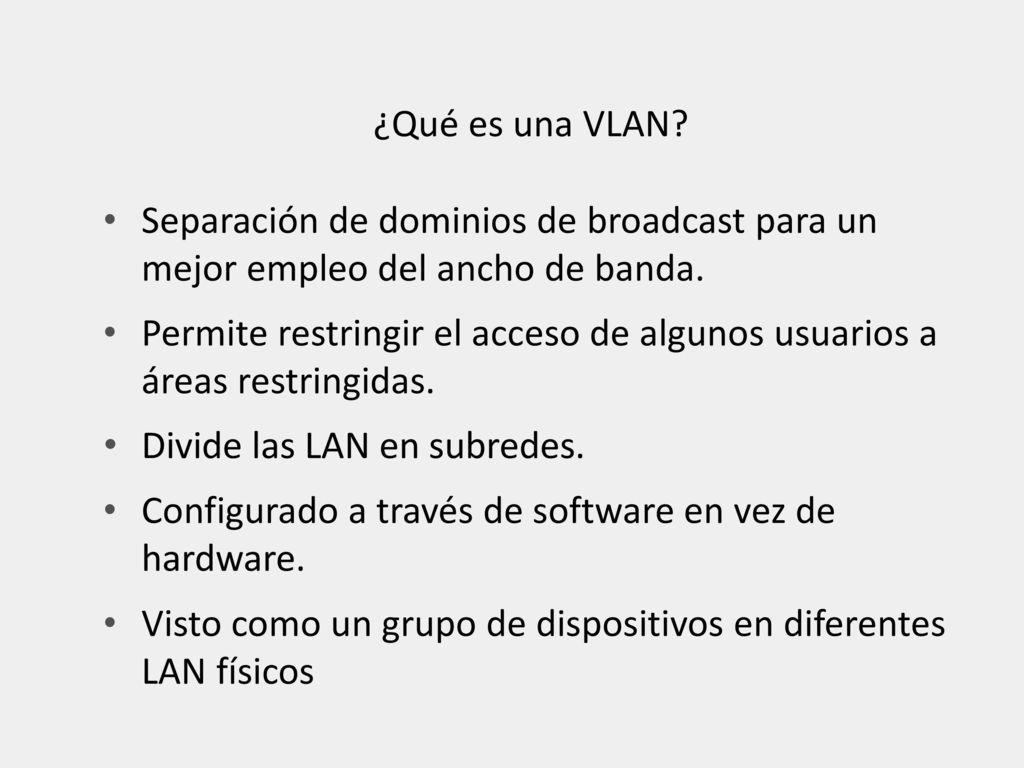

4 ¿Qué es una VLAN? Separación de dominios de broadcast para un mejor empleo del ancho de banda. Permite restringir el acceso de algunos usuarios a áreas restringidas. Divide las LAN en subredes. Configurado a través de software en vez de hardware. Visto como un grupo de dispositivos en diferentes LAN físicos

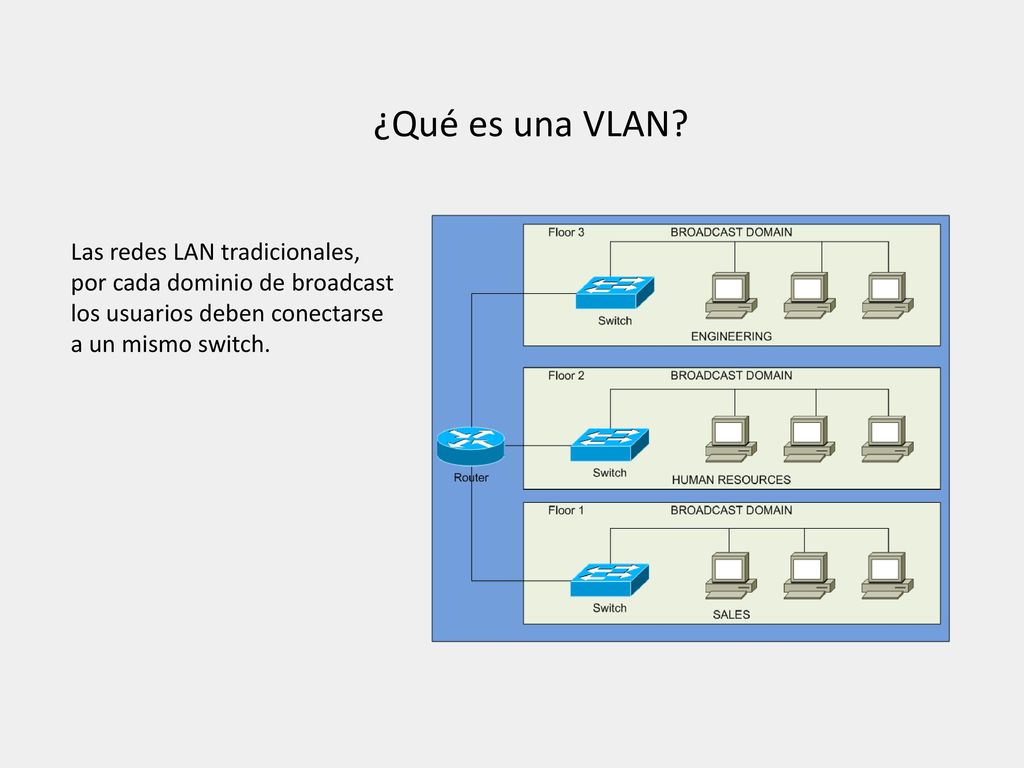

5 ¿Qué es una VLAN? Las redes LAN tradicionales, por cada dominio de broadcast los usuarios deben conectarse a un mismo switch.

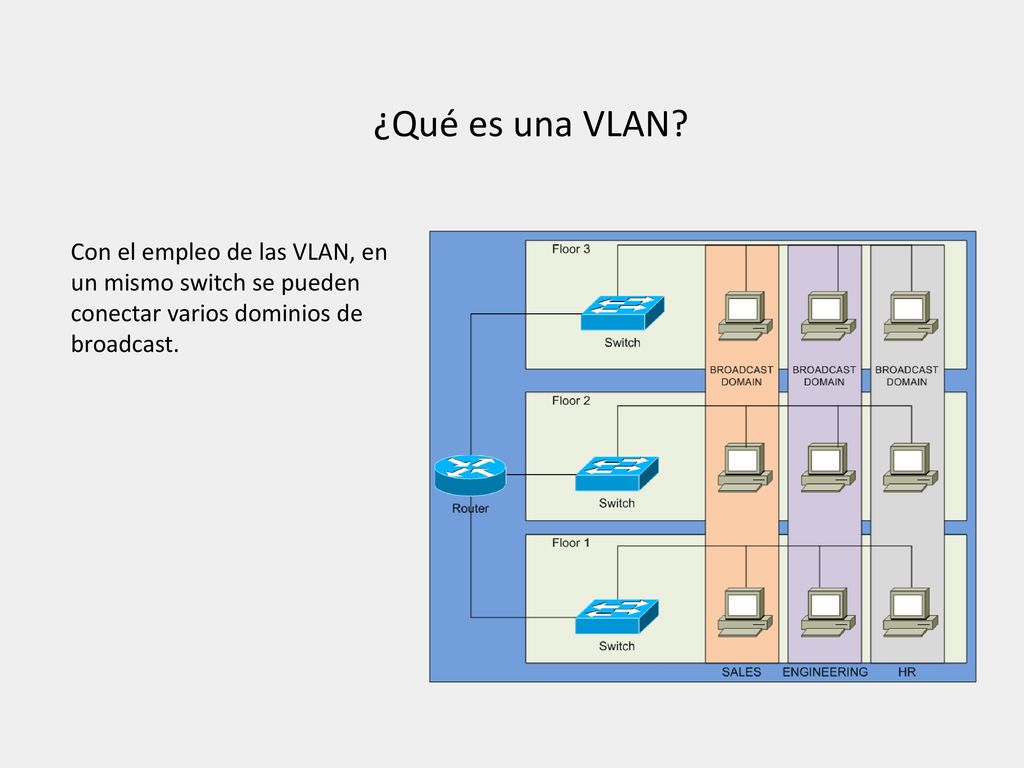

6 ¿Qué es una VLAN? Con el empleo de las VLAN, en un mismo switch se pueden conectar varios dominios de broadcast.

7 Importancia de las VLAN
TEMA 2 Importancia de las VLAN

8 Importancia de las VLAN

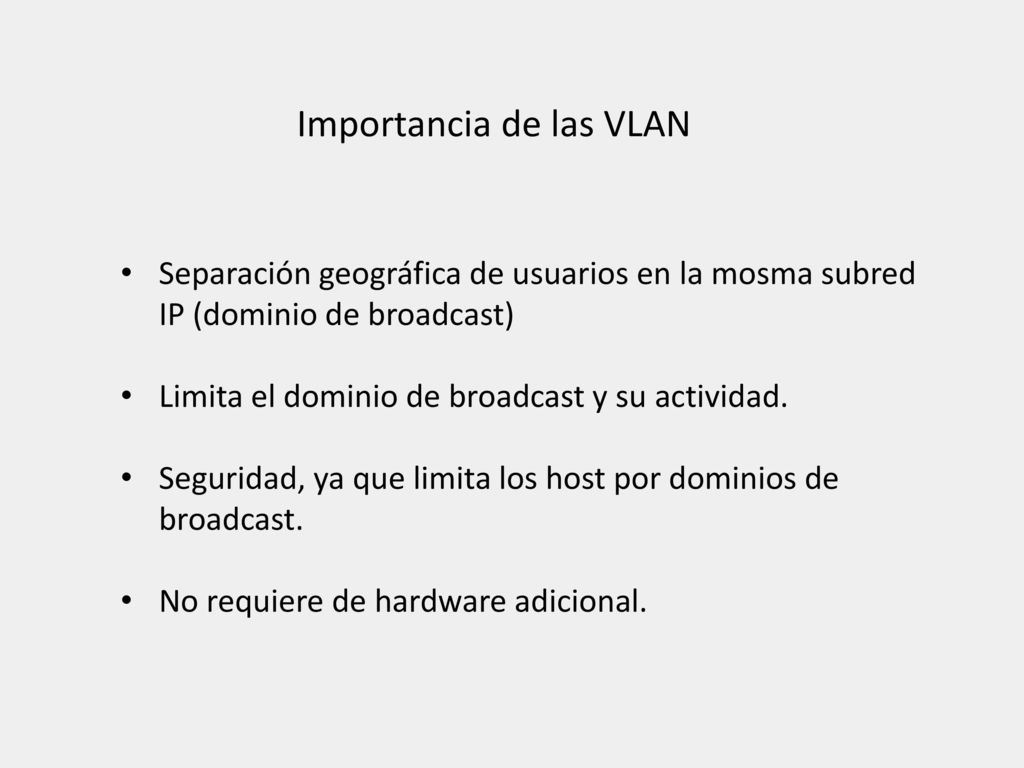

Separación geográfica de usuarios en la mosma subred IP (dominio de broadcast) Limita el dominio de broadcast y su actividad. Seguridad, ya que limita los host por dominios de broadcast. No requiere de hardware adicional.

9 Importancia de las VLAN
El cambio de dominio de broadcast , se realiza por software. Los VLAN son empleados, para agrupar a los usuarios que tienen los mismos intereses. Separación geográfica de usuarios en la mosma subred IP (dominio de broadcast) Limita el dominio de broadcast y su actividad. Seguridad, ya que limita los host por dominios de broadcast. No requiere de hardware adicional.

10 Como funcionan las VLAN
TEMA 3 Como funcionan las VLAN

11 ¿Cómo Funcionan las VLAN?

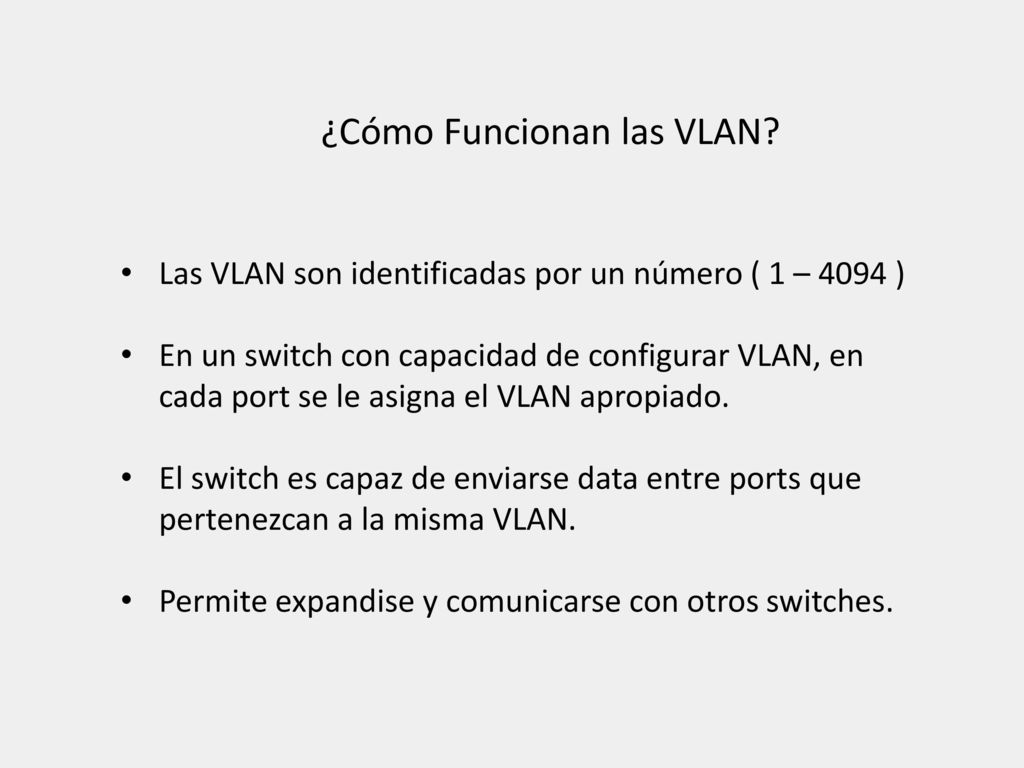

Las VLAN son identificadas por un número ( 1 – 4094 ) En un switch con capacidad de configurar VLAN, en cada port se le asigna el VLAN apropiado. El switch es capaz de enviarse data entre ports que pertenezcan a la misma VLAN. Permite expandise y comunicarse con otros switches.

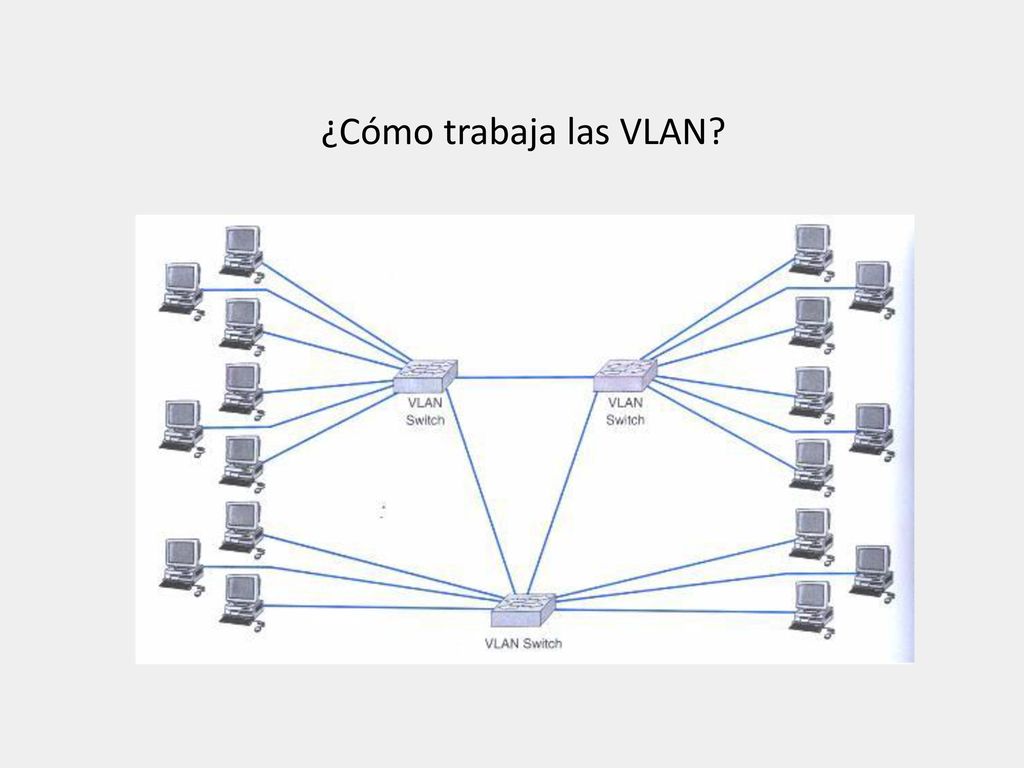

12 ¿Cómo trabaja las VLAN?

13 TEMA 4 Tipos de VLAN

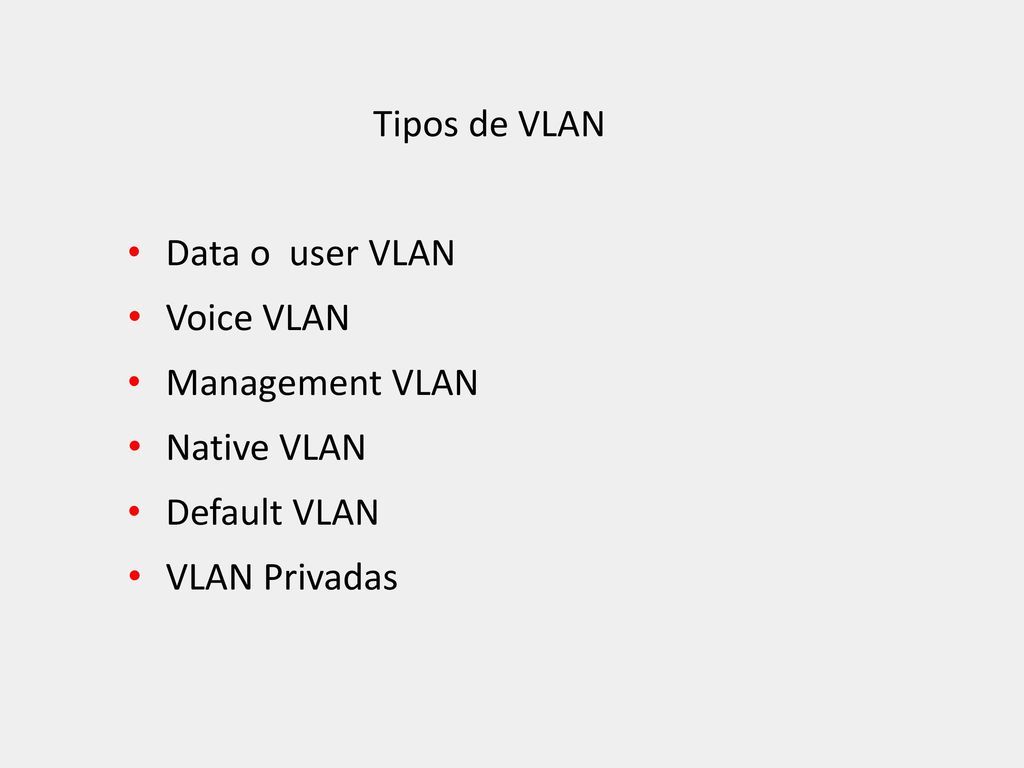

14 Tipos de VLAN Data o user VLAN Voice VLAN Management VLAN Native VLAN Default VLAN VLAN Privadas

15 Data o user VLAN Empleado por usuarios, para el envoi de archivos, , trafico que comparten las aplicaciones etc. Separa a cada grupo de usuarios en VLAN separadas

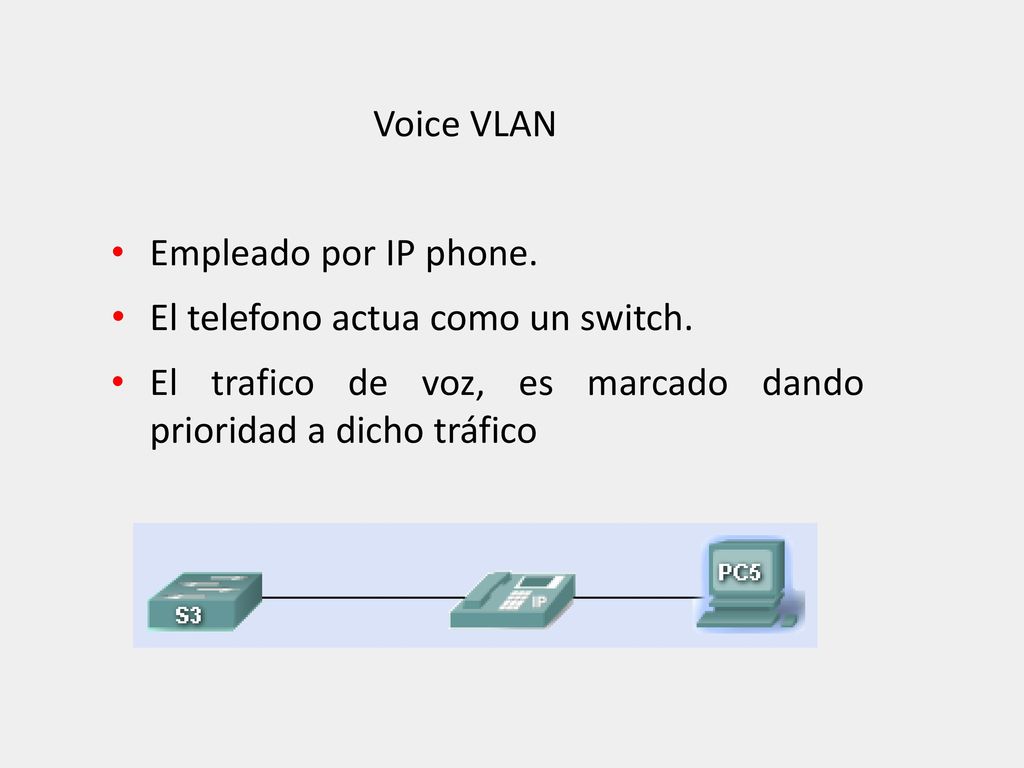

16 Voice VLAN Empleado por IP phone. El telefono actua como un switch. El trafico de voz, es marcado dando prioridad a dicho tráfico

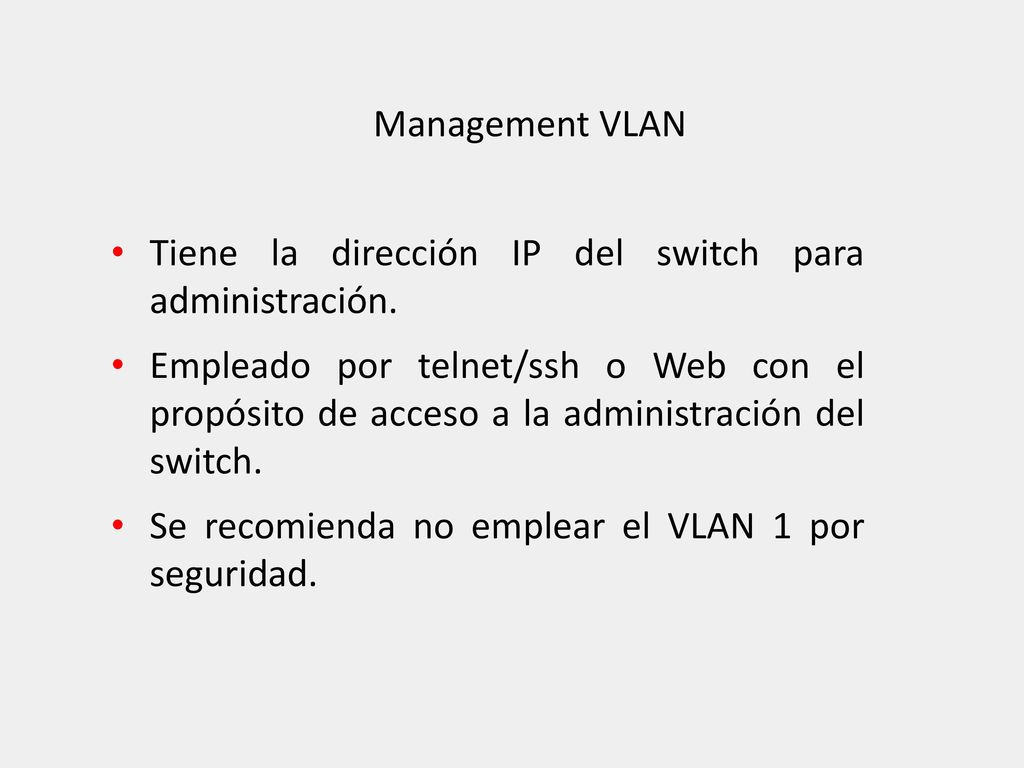

17 Management VLAN Tiene la dirección IP del switch para administración. Empleado por telnet/ssh o Web con el propósito de acceso a la administración del switch. Se recomienda no emplear el VLAN 1 por seguridad.

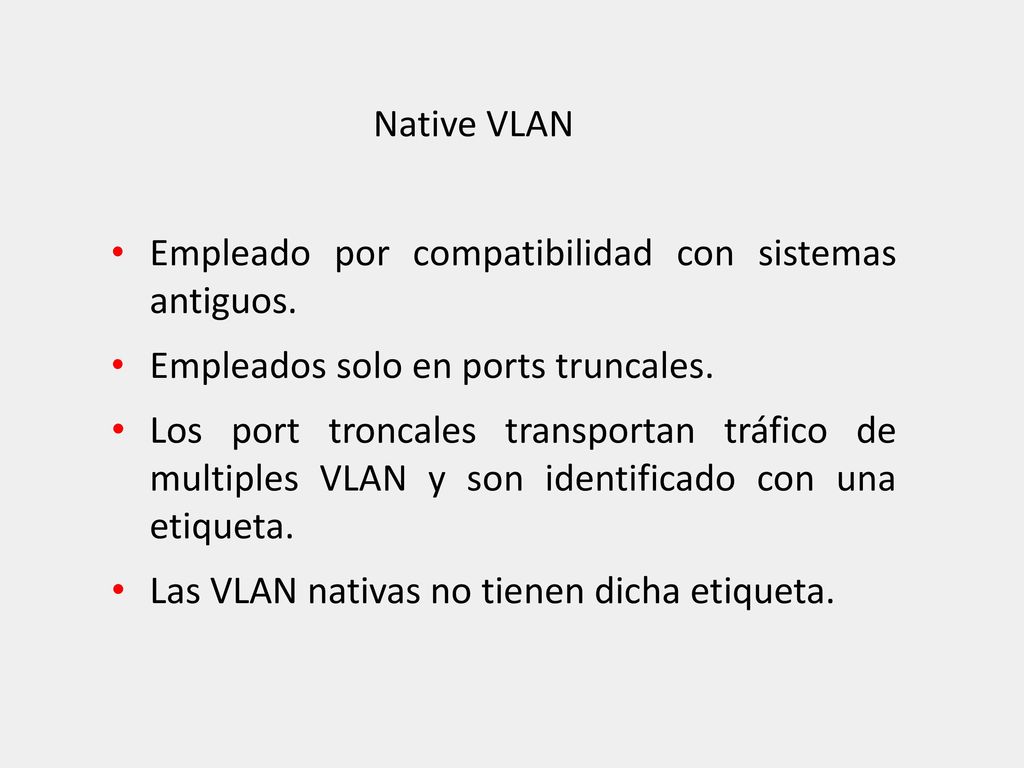

18 Native VLAN Empleado por compatibilidad con sistemas antiguos. Empleados solo en ports truncales. Los port troncales transportan tráfico de multiples VLAN y son identificado con una etiqueta. Las VLAN nativas no tienen dicha etiqueta.

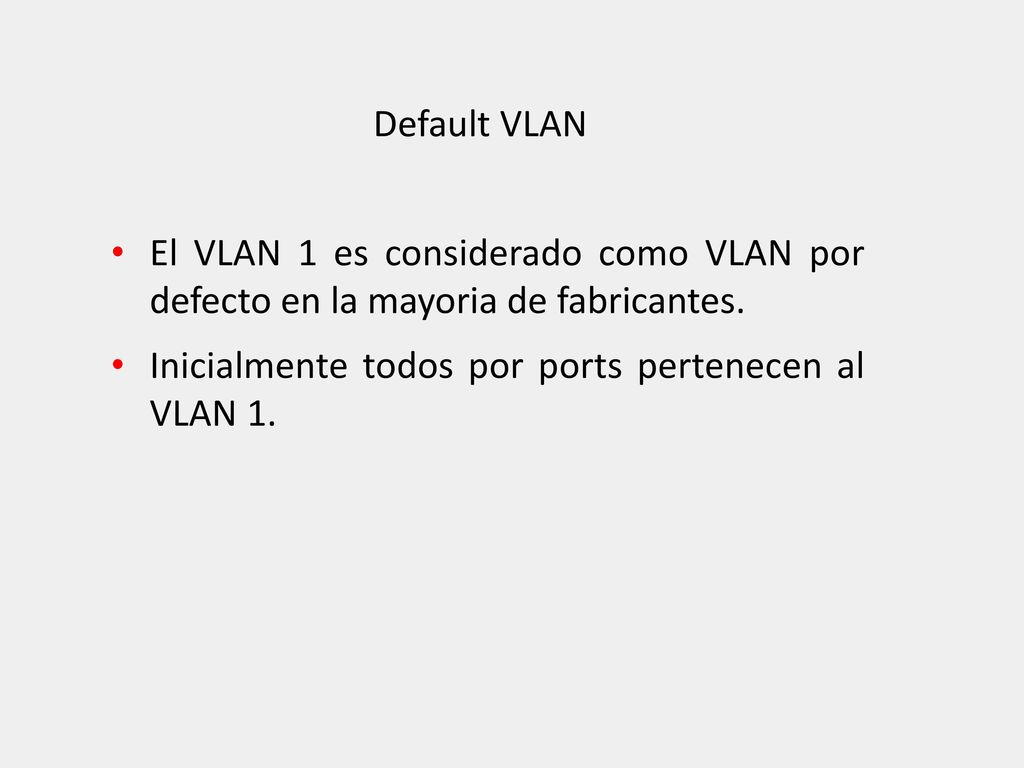

19 Default VLAN El VLAN 1 es considerado como VLAN por defecto en la mayoria de fabricantes. Inicialmente todos por ports pertenecen al VLAN 1.

20 VLAN Privadas Community VLAN A Ports Community VLAN B Ports

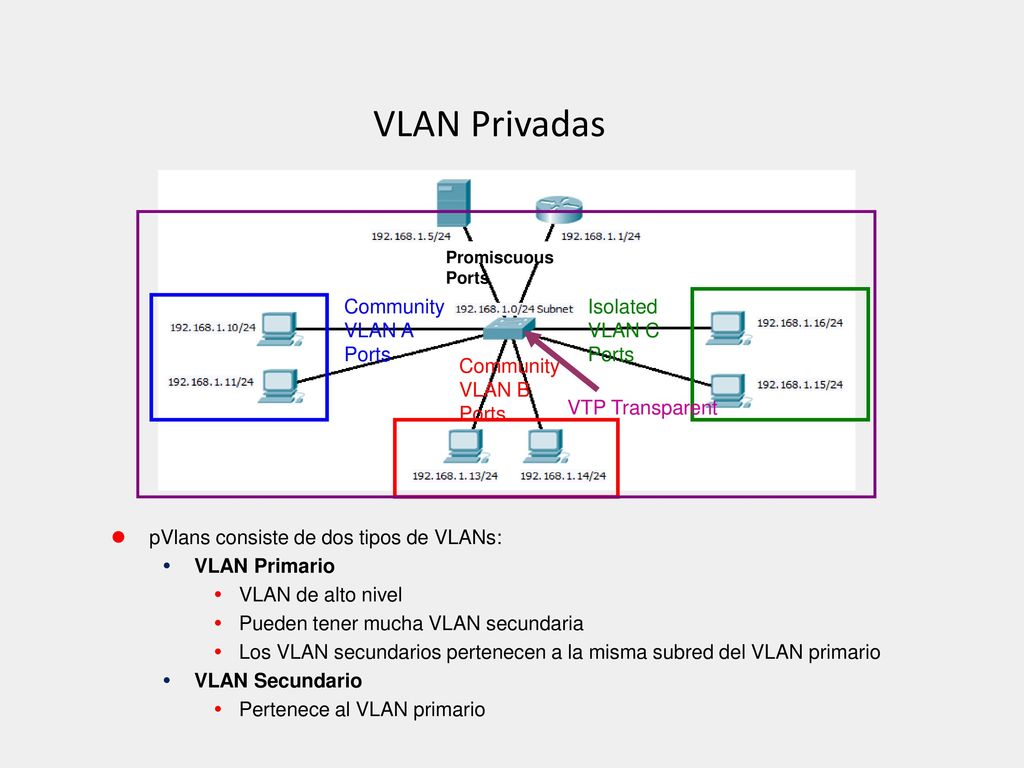

Isolated VLAN C Ports Promiscuous Ports VTP Transparent pVlans consiste de dos tipos de VLANs: VLAN Primario VLAN de alto nivel Pueden tener mucha VLAN secundaria Los VLAN secundarios pertenecen a la misma subred del VLAN primario VLAN Secundario Pertenece al VLAN primario

21 TEMA 5 Arquitectura de VLAN

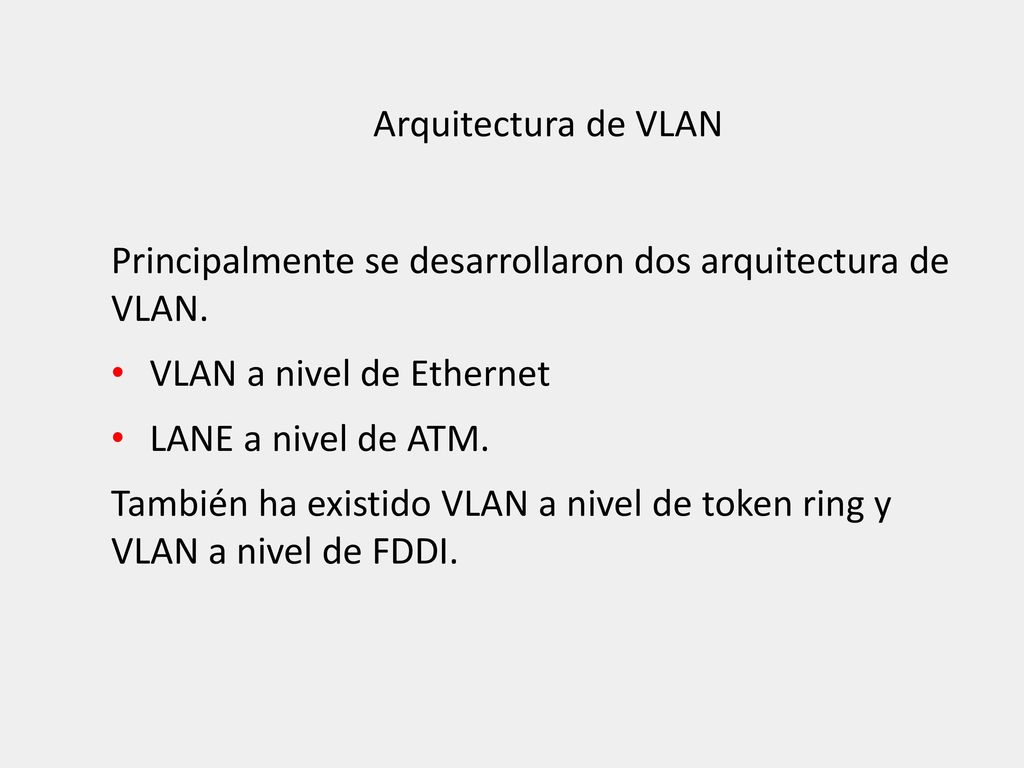

22 Arquitectura de VLAN Principalmente se desarrollaron dos arquitectura de VLAN. VLAN a nivel de Ethernet LANE a nivel de ATM. También ha existido VLAN a nivel de token ring y VLAN a nivel de FDDI.

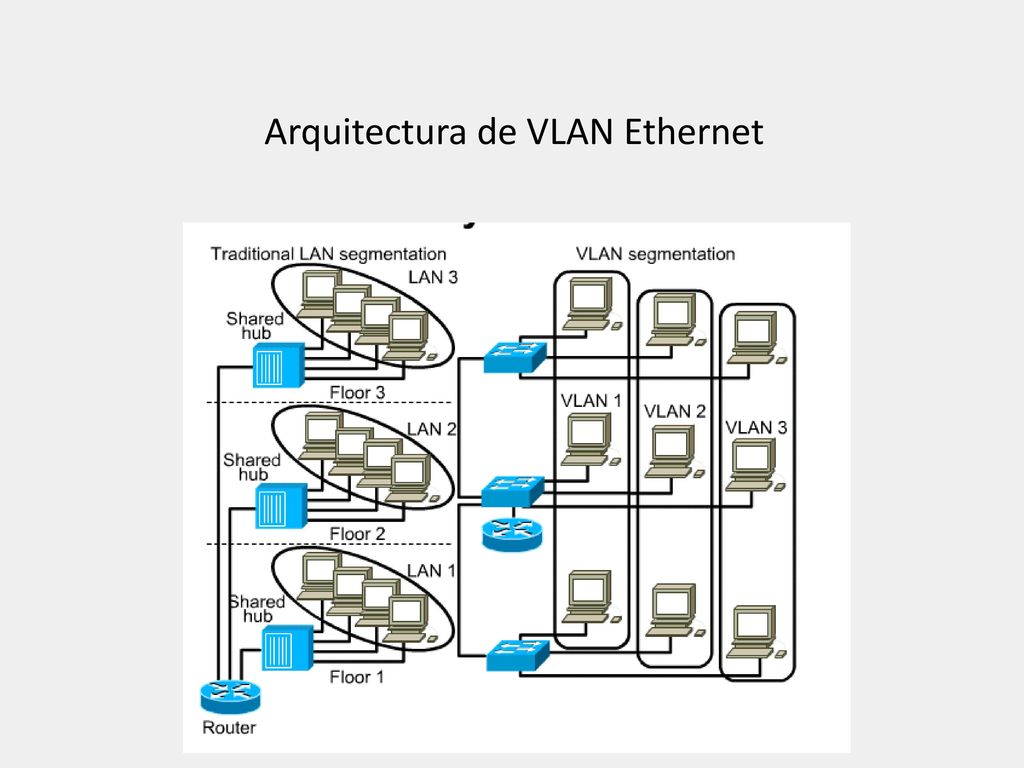

23 Arquitectura de VLAN Ethernet

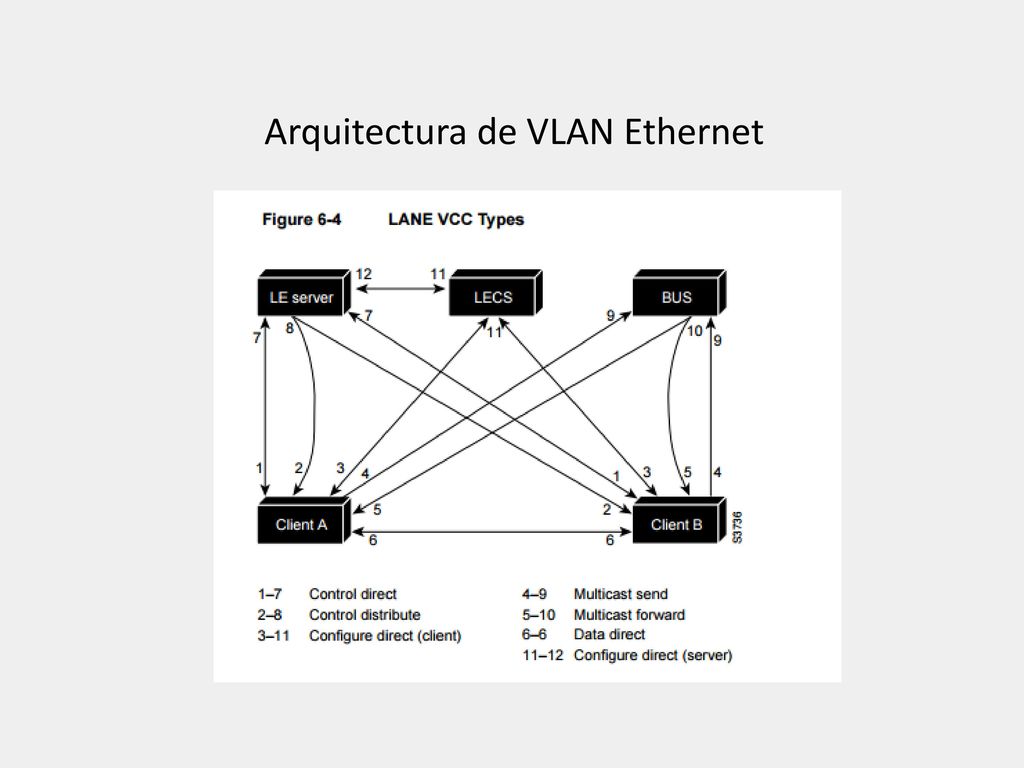

24 Arquitectura de VLAN Ethernet

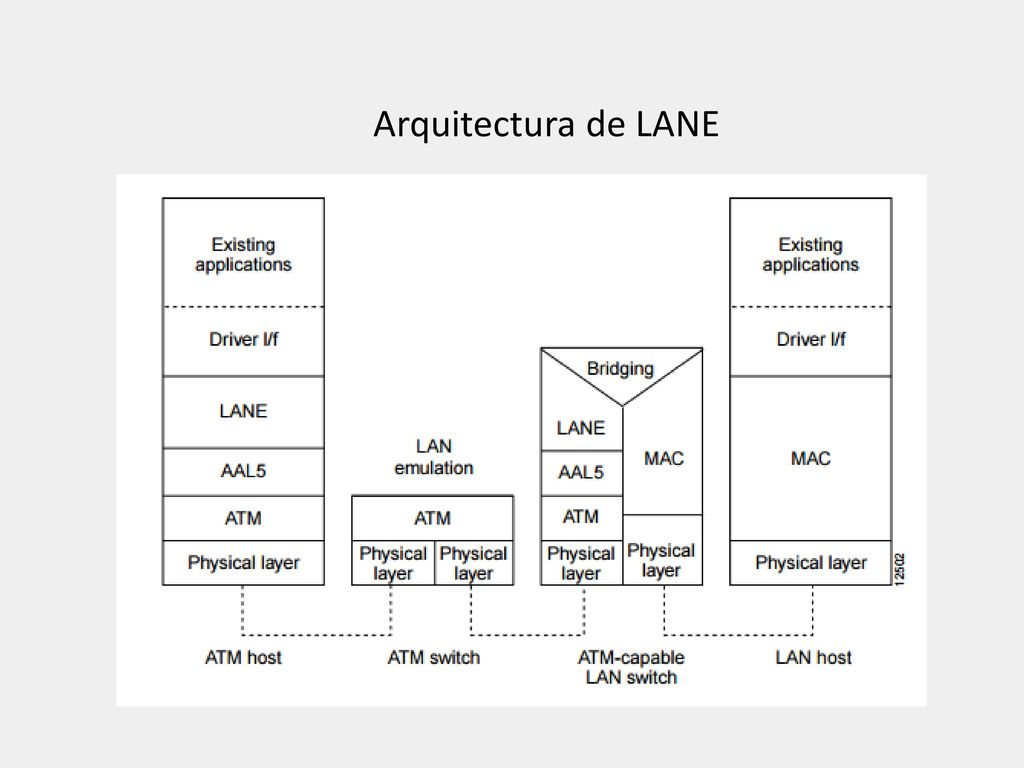

25 Arquitectura de LANE

26 Arquitectura de VLAN Ethernet

27 Arquitectura de VLAN Principalmente se desarrollaron dos arquitectura de VLAN. VLAN a nivel de Ethernet LANE a nivel de ATM. También ha existido VLAN a nivel de token ring y VLAN a nivel de FDDI.

28 Arquitectura de VLAN Principalmente se desarrollaron dos arquitectura de VLAN. VLAN a nivel de Ethernet LANE a nivel de ATM. También ha existido VLAN a nivel de token ring y VLAN a nivel de FDDI.

29 Reflexiona un momento (plantear preguntas de análisis y reflexión sobre los contenidos desarrollados, para que el alumno no sólo lea y escuche sino se plantee preguntas)

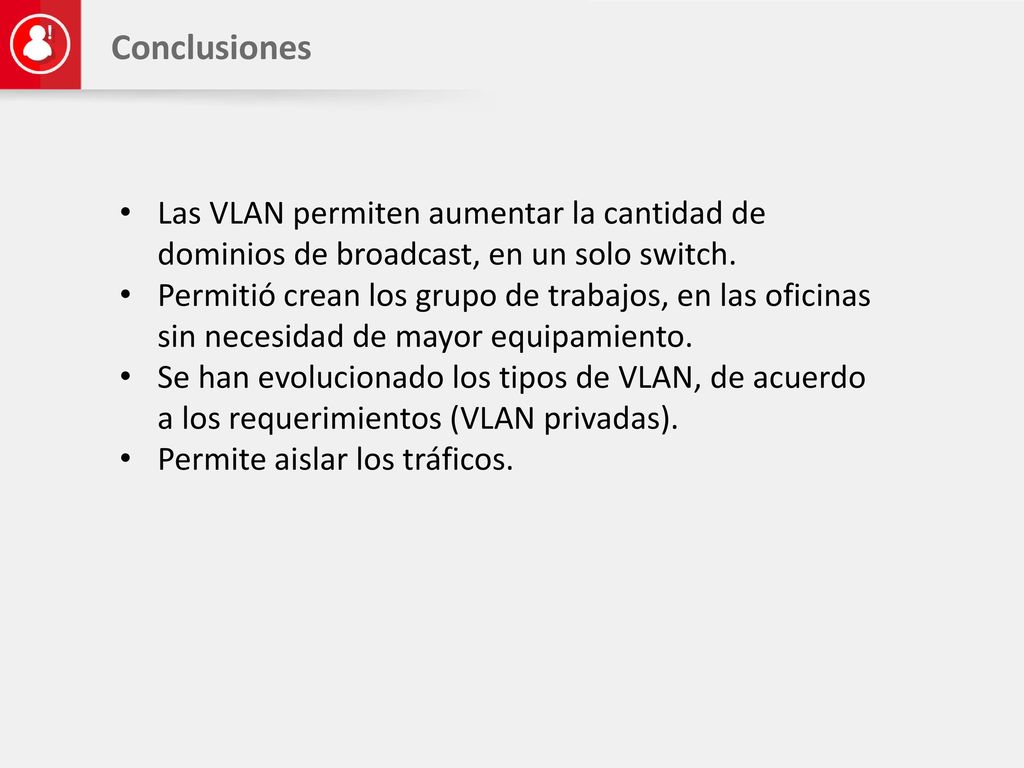

30 Conclusiones Las VLAN permiten aumentar la cantidad de dominios de broadcast, en un solo switch. Permitió crean los grupo de trabajos, en las oficinas sin necesidad de mayor equipamiento. Se han evolucionado los tipos de VLAN, de acuerdo a los requerimientos (VLAN privadas). Permite aislar los tráficos.

31 CCNP SWITCH 642-813 Official Certification Guide: Cisco Press
Bibliografía Hucaby David (2010) CCNP SWITCH Official Certification Guide: Cisco Press Bruno Anthony, Jordan Steve(2011) CCDA Official Cert Guide, Cisco Press

32 Preguntas… Si, luego del estudio de este material, tienes dudas sobre alguno de los temas, ingresa al Aula Virtual y participa en el foro de dudas académicas de la unidad.

33 Continúa con las actividades propuestas en la sesión.
Material producido para la Universidad Peruana de Ciencias Aplicadas Autor: Escribir aquí el nombre completo del docente COPYRIGHT ©UPC 2015
