Resultado de aprendizaje:3.1

Presentación del tema: "Resultado de aprendizaje:3.1"— Transcripción de la presentación:

1 Resultado de aprendizaje:3.1
Unidad de aprendizaje 3 Administración de redes de área local virtuales. Resultado de aprendizaje:3.1 Crea redes de área local virtuales (VLAN) y enlaces troncales con base en la asignación de los puertos de acceso en los switches de una red.

2 Competencia Genérica Se autodetermina y cuida de sí
Se conoce y valora a sí mismo y aborda problemas y retos teniendo en cuenta los objetivos que persigue Se expresa y comunica Escucha, interpreta y emite mensajes pertinentes en distintos contextos mediante la utilización de medios, códigos y herramientas apropiados. Aprende de forma autónoma Aprende por iniciativa e interés propio a lo largo de la vida. Trabaja en forma colaborativa Participa y colabora de manera efectiva en equipos diversos. (Acuerdo 444 SEP, 2008).

3 A. Identificación de elementos de las VLAN.
Una VLAN (acrónimo de Virtual LAN) Es una subred IP separada de manera lógica Las VLAN permiten que redes IP y subredes múltiples existan en la misma red conmutada. Una VLAN es una red independiente. Como se puede ver en el gráfico una VLAN permite que las PC del alumno como las del docente estén separadas aunque comparten una misma infraestructura. Se pone un nombre a cada VLAN para facilitar su manejo.

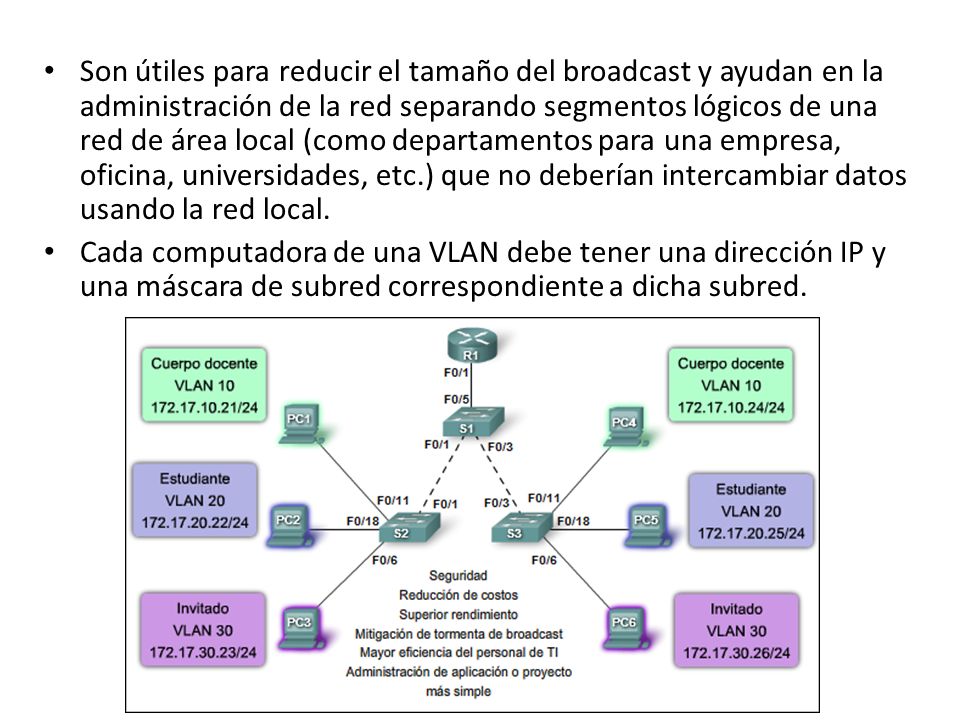

4 Son útiles para reducir el tamaño del broadcast y ayudan en la administración de la red separando segmentos lógicos de una red de área local (como departamentos para una empresa, oficina, universidades, etc.) que no deberían intercambiar datos usando la red local. Cada computadora de una VLAN debe tener una dirección IP y una máscara de subred correspondiente a dicha subred.

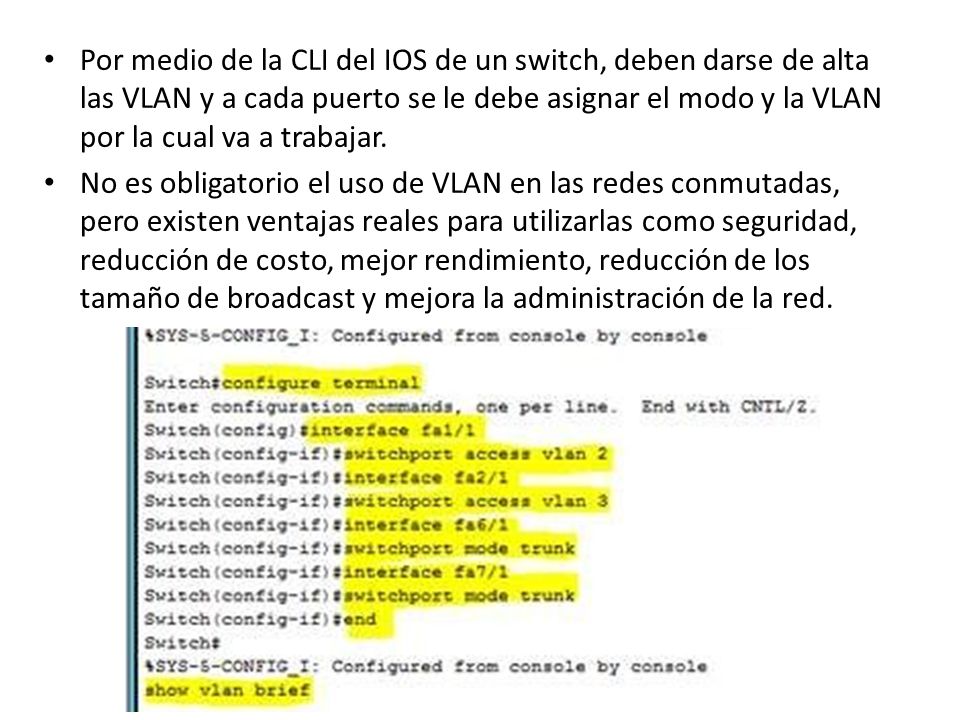

5 Por medio de la CLI del IOS de un switch, deben darse de alta las VLAN y a cada puerto se le debe asignar el modo y la VLAN por la cual va a trabajar. No es obligatorio el uso de VLAN en las redes conmutadas, pero existen ventajas reales para utilizarlas como seguridad, reducción de costo, mejor rendimiento, reducción de los tamaño de broadcast y mejora la administración de la red.

6

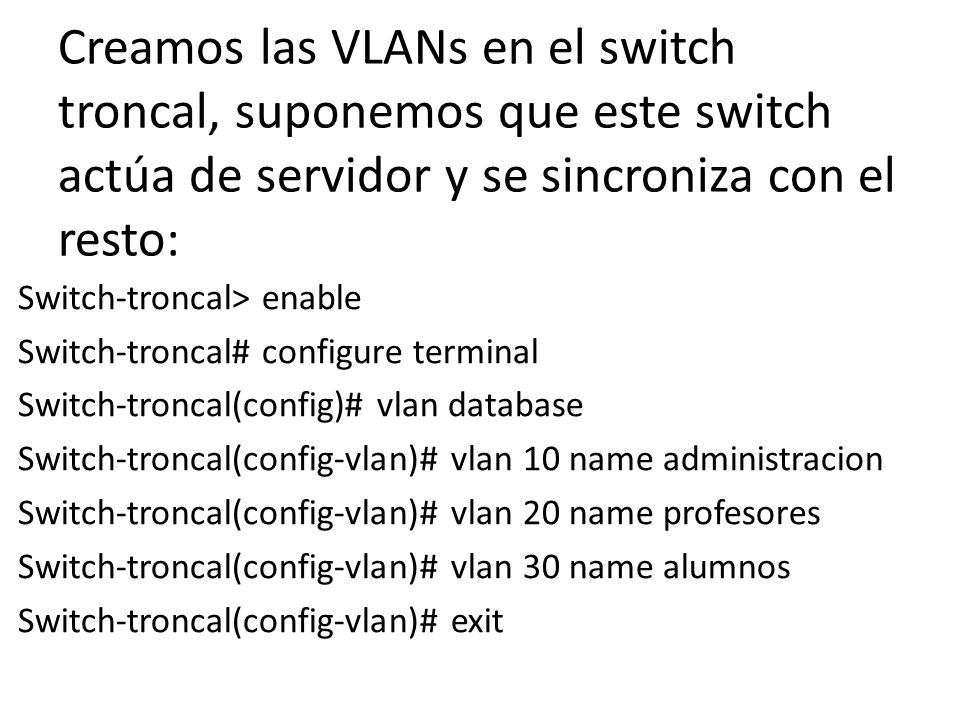

7 Creamos las VLANs en el switch troncal, suponemos que este switch actúa de servidor y se sincroniza con el resto: Switch-troncal> enable Switch-troncal# configure terminal Switch-troncal(config)# vlan database Switch-troncal(config-vlan)# vlan 10 name administracion Switch-troncal(config-vlan)# vlan 20 name profesores Switch-troncal(config-vlan)# vlan 30 name alumnos Switch-troncal(config-vlan)# exit

8 Beneficios de una VLAN * Seguridad a los grupos que tienen datos sensibles se les separa del resto de la red, disminuyendo las posibilidades de que ocurran violaciones de información confidencial. *Reducción de costos. El ahorro en el costo resulta de la poca necesidad de actualizaciones de red caras y usos más eficientes de enlaces y ancho de banda existente.  Mejor rendimiento: la división de las redes planas de Capa 2 en múltiples grupos lógicos de trabajo (dominios de broadcast) reduce el tráfico innecesario en la red y potencia el rendimiento.

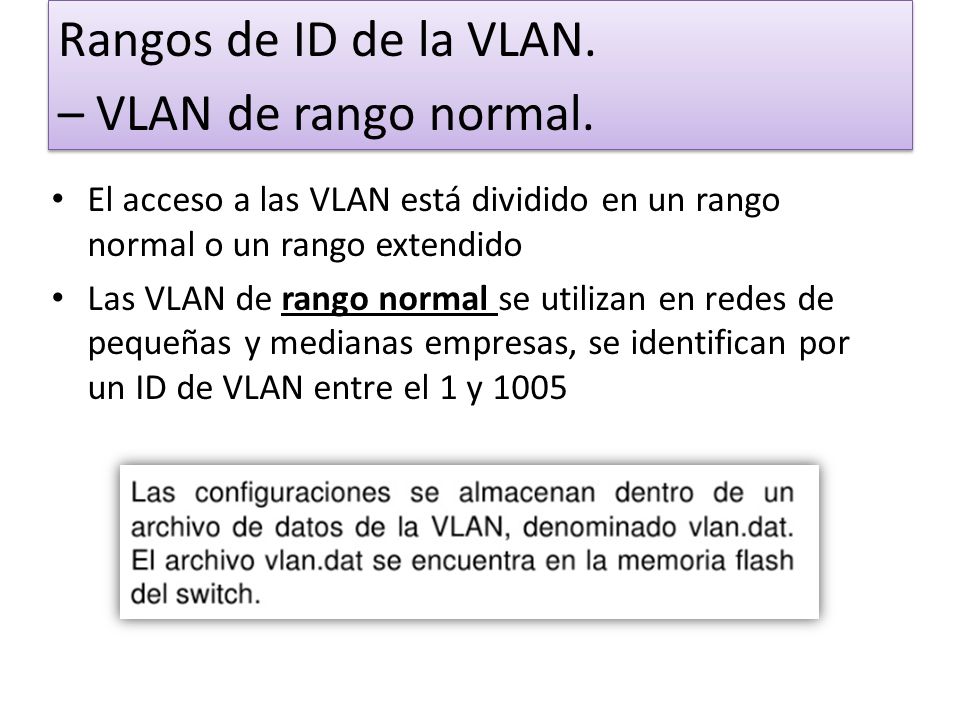

9 Rangos de ID de la VLAN. – VLAN de rango normal.
El acceso a las VLAN está dividido en un rango normal o un rango extendido Las VLAN de rango normal se utilizan en redes de pequeñas y medianas empresas, se identifican por un ID de VLAN entre el 1 y 1005

10 – VLAN de rango extendido.
Las de rango extendido posibilita a los proveedores de servicios que amplíen sus infraestructuras a una cantidad de clientes mayor y se identifican mediante un ID de VLAN entre 1006 y 4094.

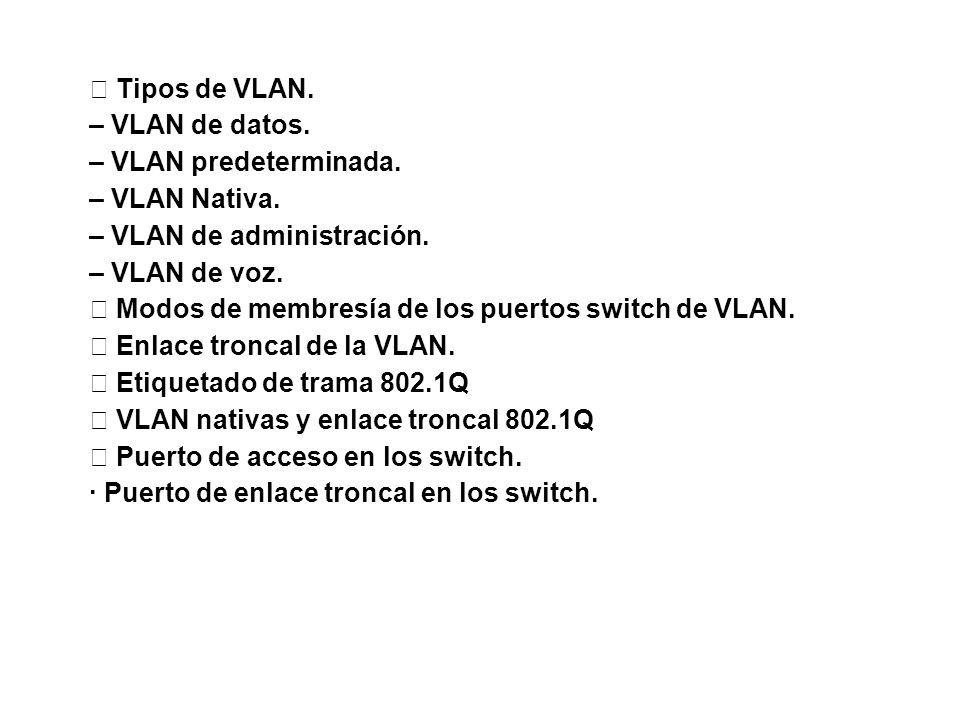

11  Tipos de VLAN. – VLAN de datos. – VLAN predeterminada. – VLAN Nativa. – VLAN de administración. – VLAN de voz.  Modos de membresía de los puertos switch de VLAN.  Enlace troncal de la VLAN.  Etiquetado de trama 802.1Q  VLAN nativas y enlace troncal 802.1Q  Puerto de acceso en los switch. · Puerto de enlace troncal en los switch.

12

13
