2 2© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public BRIDGE  Bridges (Puentes): Interconectar LANs  Los puentes examinan las direcciones de la capa de enlace de datos para enrutar los datos.  Broadcast de capa 2.  Aprende direcciones MAC examinando la trama origen.  Dividen el dominio de colisión.  Aumentan el ancho de banda  Se basan en software.

3 3© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Bridges

4 4© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Dominio de colision Es un segmento físico de una red donde es posible que los paquetes puedan "colisionar“ con otros. Estas colisiones se dan particularmente en el protocolo de red Ethernet.

5 5© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Bridges entre 2 protocolos

6 6© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Puentes en paralelo

7 7© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Spanning tree  El algoritmo distribuido que se usa para construir el árbol de expansión fue inventado por Radia Perlman

8 8© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public  Esta empleado para dar funcionalidad a la LAN  Provee mas ancho de banda a los usuarios.  Permite múltiples conversaciones simultáneas entre los dispositivos en diferentes puertos.  Separa los dominios de colision pero un solo dominio de broadcast  Inundan de broadcast y multicast a todos los puertos.  Basado en hardware  Baja latencia Switch

9 9© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Dominio de Broadcast  Broadcast: Transmision de los paquetes que serán recibidos por todos los dispositivos en una red  Las direcciones de broadcast: Trama enviada con una dirección de destino (FFFF.FFFF.FFFF) implica que todos los dispositivos de la LAN debe recibir y procesar la trama.

10 10© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Funciones del Switch  Address learning : Recuerda la direccion MAC origen por el puerto donde ingreso y lo guarda en una base de datos MAC llamada “forward /filter table”  Forward/filter decision: Cuando recibe una trama revisa la direccion destino y le da salida de acuerdo a su tabla MAC.  Loop Avoidence: Si multiplos switches se conectan para redundancia puede ocurrir un loop. Para esto usa Spanning Tree Protocol.

11 11© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Address learning  Realiza un flooding para conocer el destino de la trama

12 12© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Forward/Filter decision

13 13© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Direccion estatica

14 14© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public STP: Spanning Tree Protocol  Previene loops.  Para evitar que los tramas ciclen (bucle), STP bloquea algunos puertos de reenvío de tramas de modo que solamente una trayectoria activa existe entre cualquier par de segmento LAN segmentos.

15 15© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public STP  Para evitar loop de Capa 2, todos los switches necesitan utilizar STP.  STP hace que cada interfaz en un switch se establezca en un estado de bloqueo o un estado de reenvío.

16 16© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public STP  Como funciona:  Identificar “Root Bridge”  Envia BPDUs ( Bridge Protocol Data Units) que contienen la dirección MAC y BID (Bridge Identifier)  BID: valor configurable que por defecto está asignado en 32768  Cada switch reemplaza los BID de raíz más alta por BID de raíz más baja en las BPDU.  Determinan que el switch que cuyo valor de BID raíz es el más bajo será el “Root Bridge”

17 17© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public  Se calcula el “Root port” de los que no son “Root bridge” (solo debe haber 1)  Se elige como “Root Port” el puerto que tenga el menor costo hasta el “Root Bridge” ( en caso de empate se usa el menor “path cost”  Calcular los “Designated Port” (puertos designados) de cada segmento de red, elige el menor costo. El que tenga menor “path cost”. En caso de empate

18 18© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public  Aquellos puertos que no sean elegidos como raíz ni como designados deben bloquearse.

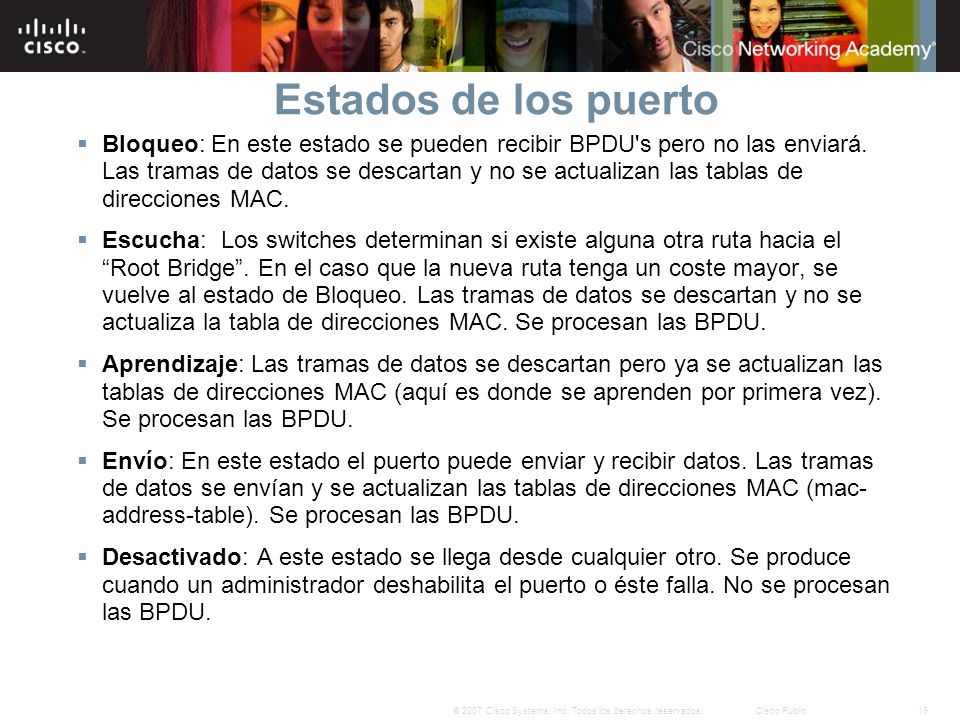

19 19© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Estados de los puerto  Bloqueo: En este estado se pueden recibir BPDU's pero no las enviará. Las tramas de datos se descartan y no se actualizan las tablas de direcciones MAC.  Escucha: Los switches determinan si existe alguna otra ruta hacia el “Root Bridge”. En el caso que la nueva ruta tenga un coste mayor, se vuelve al estado de Bloqueo. Las tramas de datos se descartan y no se actualiza la tabla de direcciones MAC. Se procesan las BPDU.  Aprendizaje: Las tramas de datos se descartan pero ya se actualizan las tablas de direcciones MAC (aquí es donde se aprenden por primera vez). Se procesan las BPDU.  Envío: En este estado el puerto puede enviar y recibir datos. Las tramas de datos se envían y se actualizan las tablas de direcciones MAC (mac- address-table). Se procesan las BPDU.  Desactivado: A este estado se llega desde cualquier otro. Se produce cuando un administrador deshabilita el puerto o éste falla. No se procesan las BPDU.

20 20© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public STP

21 21© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public VLAN  Método de crear redes lógicamente independientes dentro de una misma red física.  Varias VLANs pueden coexistir en un único conmutador físico o en una única red física.  Mejora la seguridad  Aumenta los dominios de broadcast  Cualquier cambio, movimiento y agregacion de equipo se realiza con solo asociar el puerto a la vlan correcta  El protocolo de etiquetado IEEE 802.1Q es el más común para el etiquetado de las VLANs.

22 22© 2007 Cisco Systems, Inc. Todos los derechos reservados.Cisco Public Virtual LAN
