INFORME AVANCE PROYECTOS DE TRANSMISIÓN

Presentación del tema: "INFORME AVANCE PROYECTOS DE TRANSMISIÓN"— Transcripción de la presentación:

1 INFORME AVANCE PROYECTOS DE TRANSMISIÓN
UNIDAD DE PLANEACIÓN MINERO ENERGÉTICA Bogotá, 07 de mayo de 2014

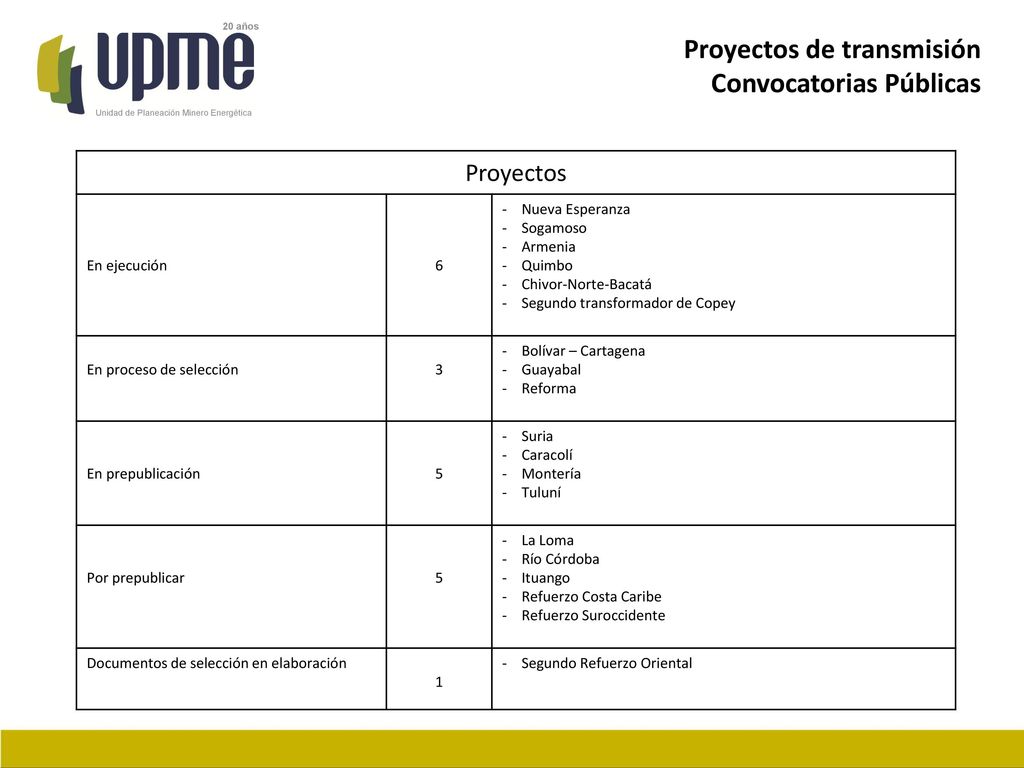

2 Proyectos de transmisión Convocatorias Públicas
En ejecución 6 Nueva Esperanza Sogamoso Armenia Quimbo Chivor-Norte-Bacatá Segundo transformador de Copey En proceso de selección 3 Bolívar – Cartagena Guayabal Reforma En prepublicación 5 Suria Caracolí Montería Tuluní Por prepublicar La Loma Río Córdoba Ituango Refuerzo Costa Caribe Refuerzo Suroccidente Documentos de selección en elaboración 1 Segundo Refuerzo Oriental

3 Proyectos de transmisión Convocatorias Públicas

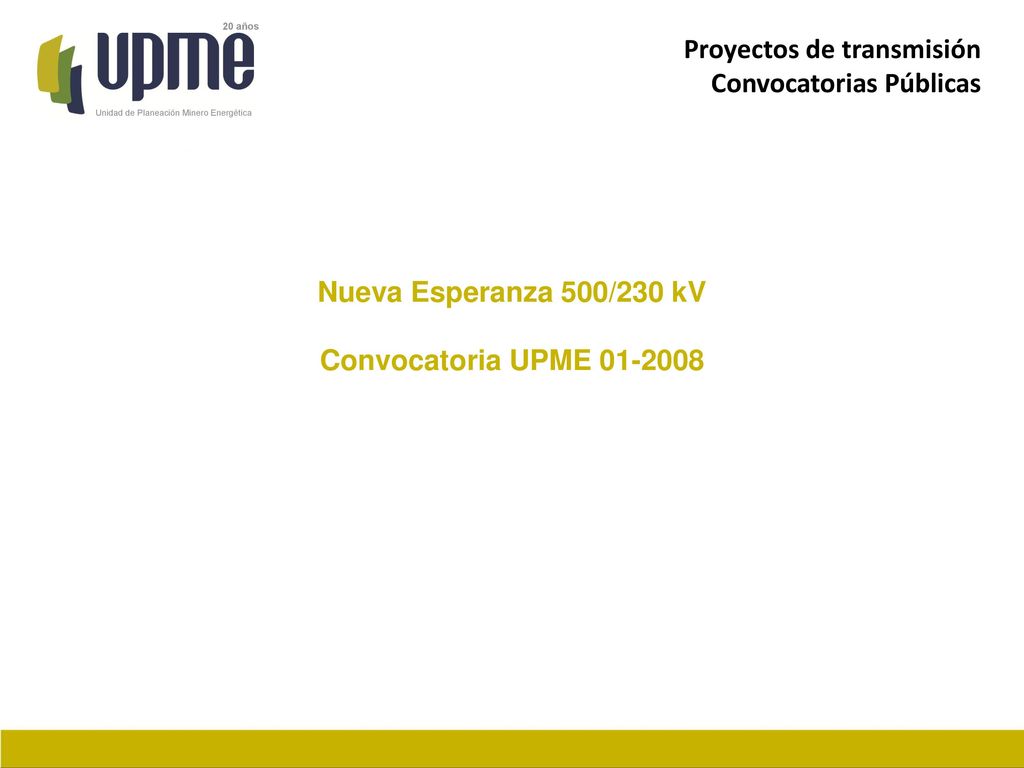

Nueva Esperanza 500/230 kV Convocatoria UPME

4 Proyectos de transmisión Convocatorias Públicas

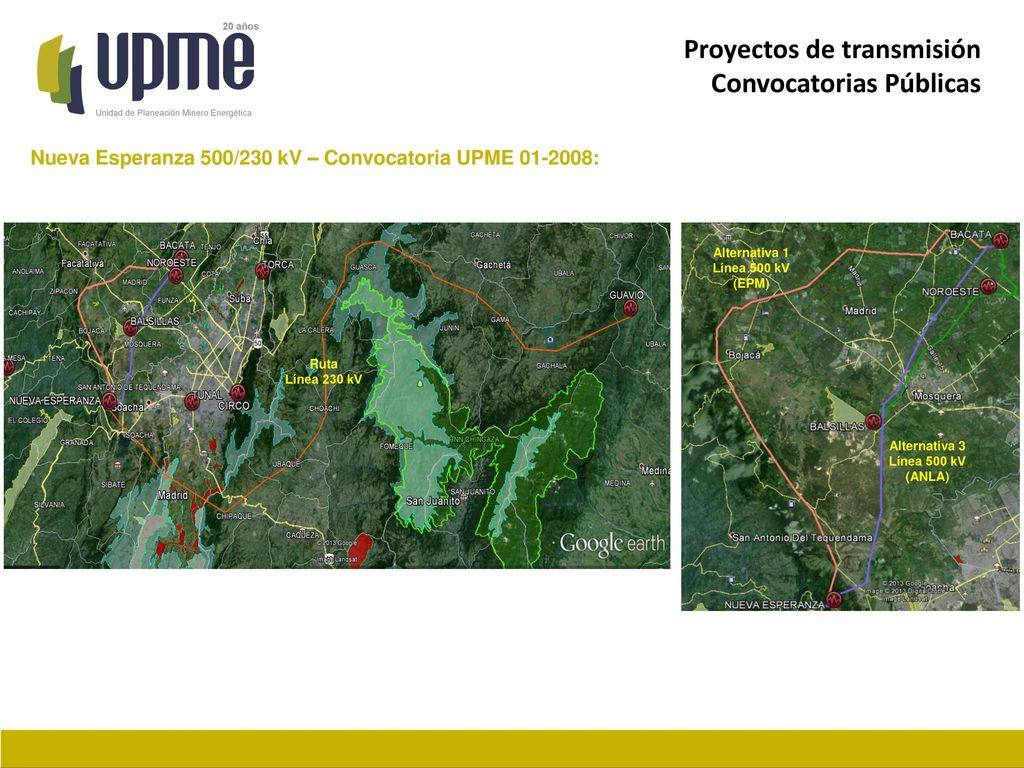

Nueva Esperanza 500/230 kV – Convocatoria UPME : Alternativa 1 Línea 500 kV (EPM) Ruta Línea 230 kV Alternativa 3 Línea 500 kV (ANLA)

5 Proyectos de transmisión Convocatorias Públicas

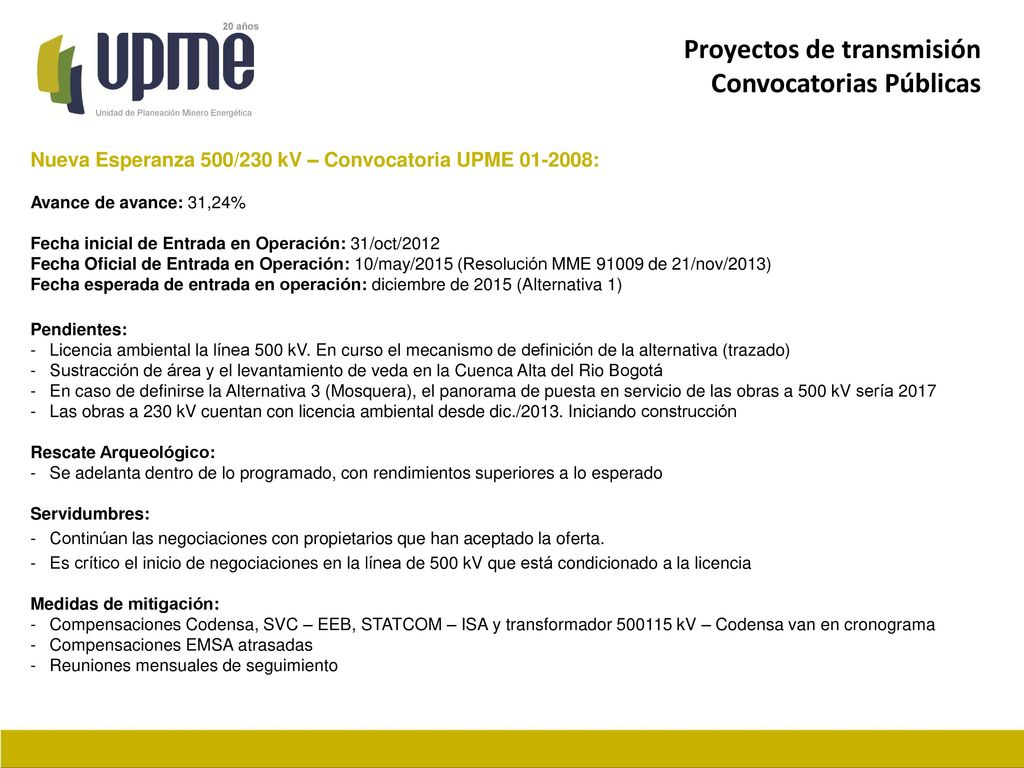

Nueva Esperanza 500/230 kV – Convocatoria UPME : Avance de avance: 31,24% Fecha inicial de Entrada en Operación: 31/oct/2012 Fecha Oficial de Entrada en Operación: 10/may/2015 (Resolución MME de 21/nov/2013) Fecha esperada de entrada en operación: diciembre de 2015 (Alternativa 1) Pendientes: Licencia ambiental la línea 500 kV. En curso el mecanismo de definición de la alternativa (trazado) Sustracción de área y el levantamiento de veda en la Cuenca Alta del Rio Bogotá En caso de definirse la Alternativa 3 (Mosquera), el panorama de puesta en servicio de las obras a 500 kV sería 2017 Las obras a 230 kV cuentan con licencia ambiental desde dic./2013. Iniciando construcción Rescate Arqueológico: Se adelanta dentro de lo programado, con rendimientos superiores a lo esperado Servidumbres: Continúan las negociaciones con propietarios que han aceptado la oferta. Es crítico el inicio de negociaciones en la línea de 500 kV que está condicionado a la licencia Medidas de mitigación: Compensaciones Codensa, SVC – EEB, STATCOM – ISA y transformador kV – Codensa van en cronograma Compensaciones EMSA atrasadas Reuniones mensuales de seguimiento

6 Proyectos de transmisión Convocatorias Públicas

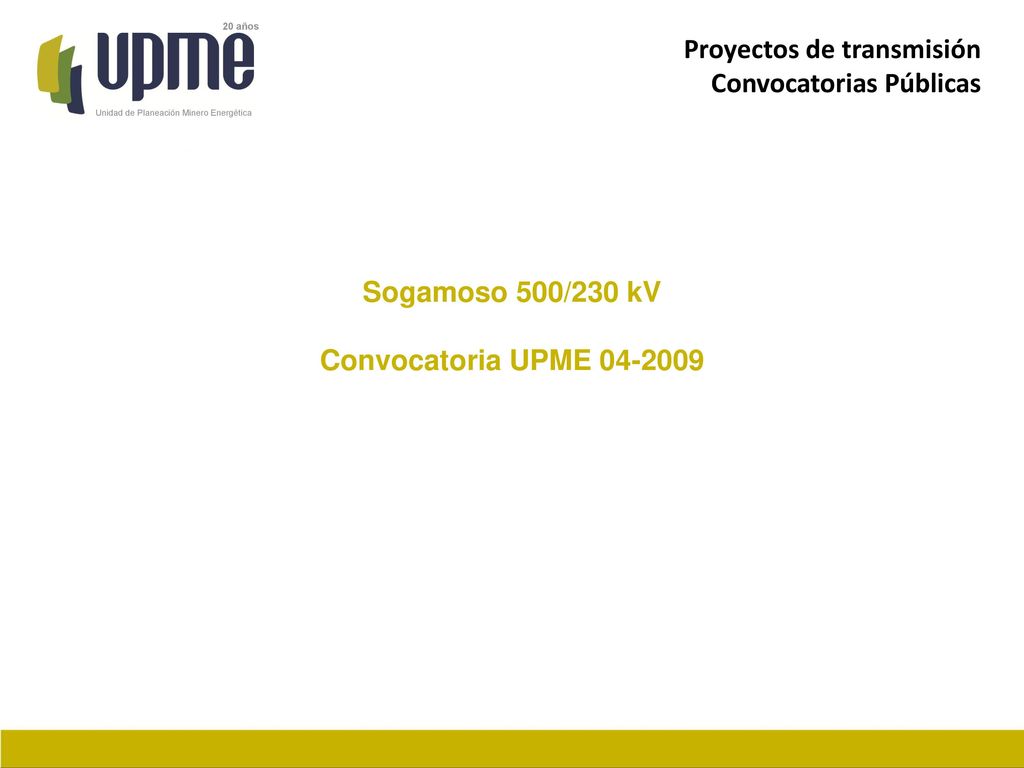

Sogamoso 500/230 kV Convocatoria UPME

7 Proyectos de transmisión Convocatorias Públicas

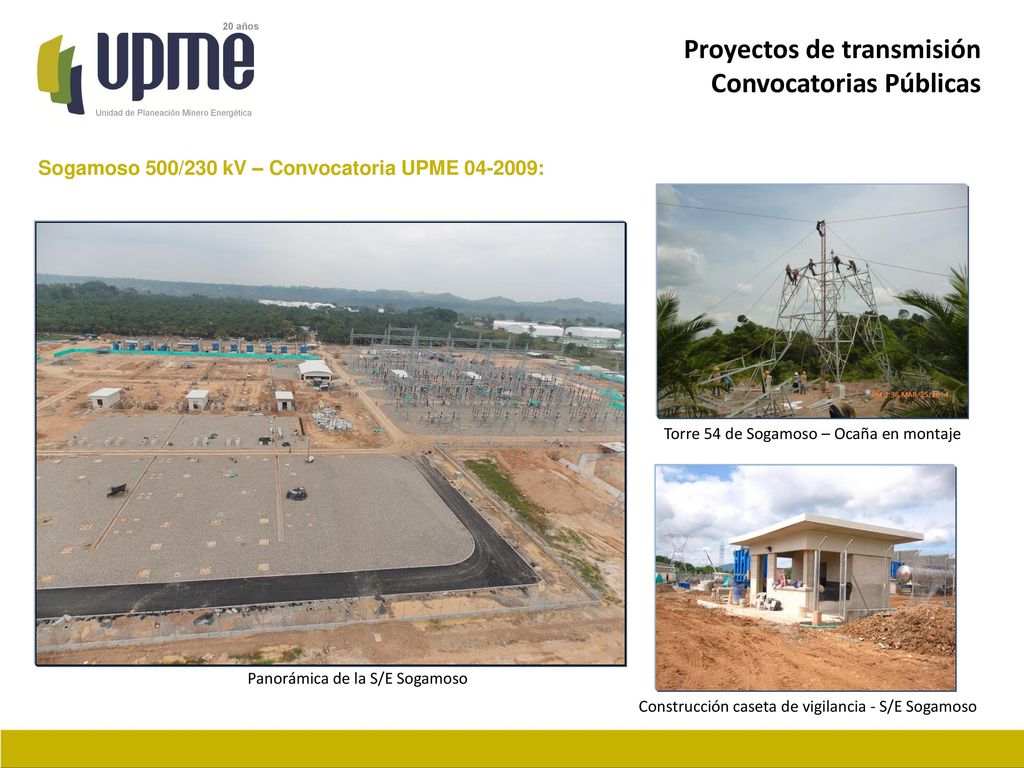

Sogamoso 500/230 kV – Convocatoria UPME : Torre 54 de Sogamoso – Ocaña en montaje Panorámica de la S/E Sogamoso Construcción caseta de vigilancia - S/E Sogamoso

8 Proyectos de transmisión Convocatorias Públicas

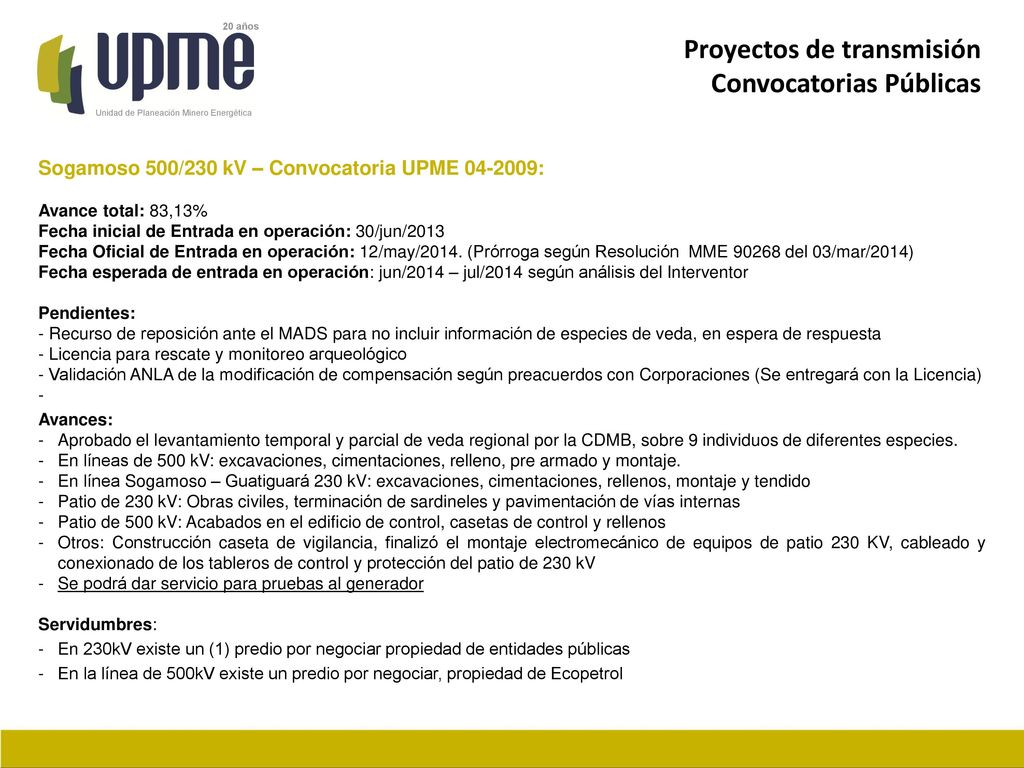

Sogamoso 500/230 kV – Convocatoria UPME : Avance total: 83,13% Fecha inicial de Entrada en operación: 30/jun/2013 Fecha Oficial de Entrada en operación: 12/may/2014. (Prórroga según Resolución MME del 03/mar/2014) Fecha esperada de entrada en operación: jun/2014 – jul/2014 según análisis del Interventor Pendientes: Recurso de reposición ante el MADS para no incluir información de especies de veda, en espera de respuesta Licencia para rescate y monitoreo arqueológico Validación ANLA de la modificación de compensación según preacuerdos con Corporaciones (Se entregará con la Licencia) Avances: Aprobado el levantamiento temporal y parcial de veda regional por la CDMB, sobre 9 individuos de diferentes especies. En líneas de 500 kV: excavaciones, cimentaciones, relleno, pre armado y montaje. En línea Sogamoso – Guatiguará 230 kV: excavaciones, cimentaciones, rellenos, montaje y tendido Patio de 230 kV: Obras civiles, terminación de sardineles y pavimentación de vías internas Patio de 500 kV: Acabados en el edificio de control, casetas de control y rellenos Otros: Construcción caseta de vigilancia, finalizó el montaje electromecánico de equipos de patio 230 KV, cableado y conexionado de los tableros de control y protección del patio de 230 kV Se podrá dar servicio para pruebas al generador Servidumbres: En 230kV existe un (1) predio por negociar propiedad de entidades públicas En la línea de 500kV existe un predio por negociar, propiedad de Ecopetrol

9 Proyectos de transmisión Convocatorias Públicas
Armenia 230 kV Convocatoria UPME

10 Proyectos de transmisión Convocatorias Públicas

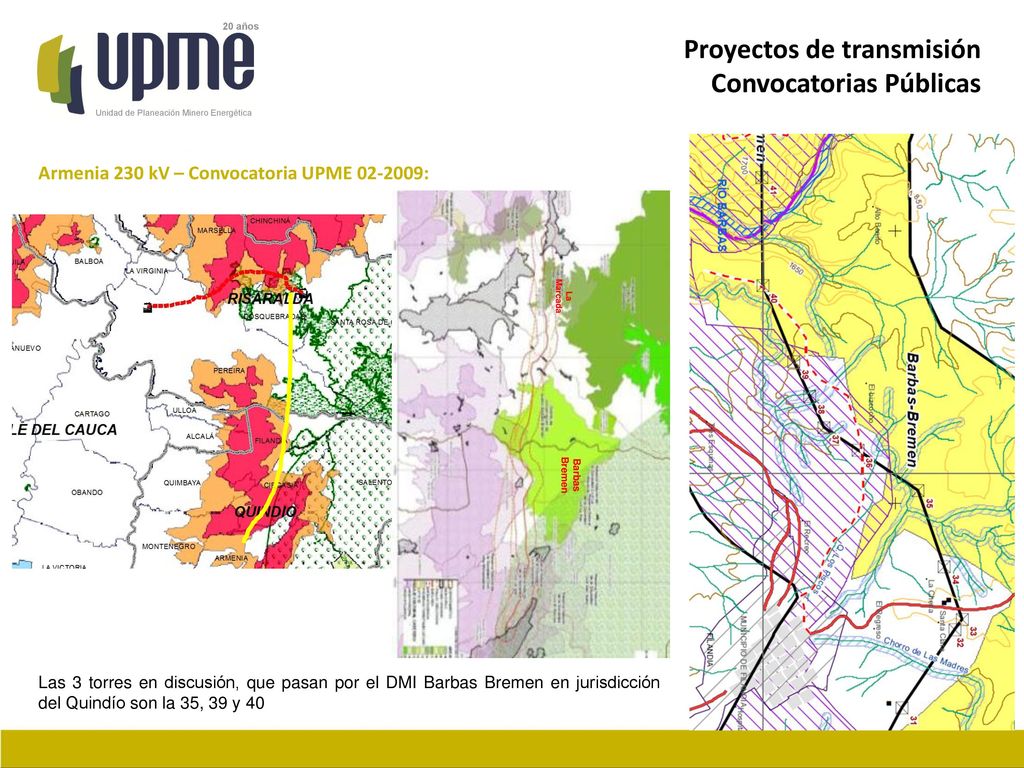

Armenia 230 kV – Convocatoria UPME : Barbas Bremen La Marcada Las 3 torres en discusión, que pasan por el DMI Barbas Bremen en jurisdicción del Quindío son la 35, 39 y 40

11 Proyectos de transmisión Convocatorias Públicas

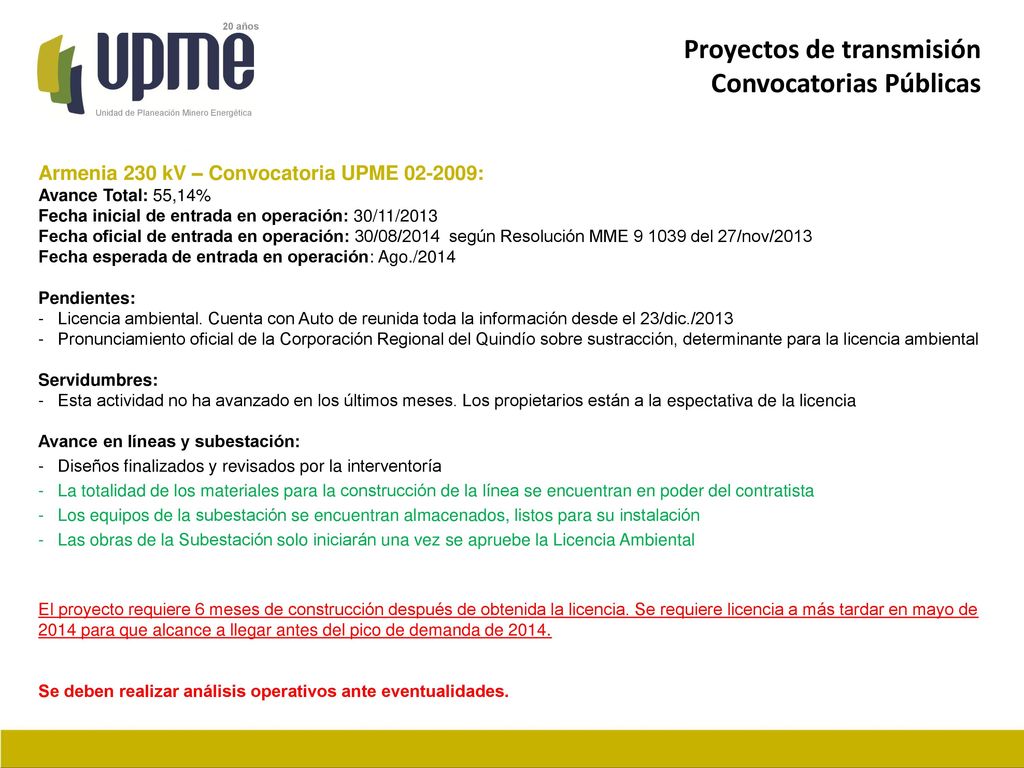

Armenia 230 kV – Convocatoria UPME : Avance Total: 55,14% Fecha inicial de entrada en operación: 30/11/2013 Fecha oficial de entrada en operación: 30/08/2014 según Resolución MME del 27/nov/2013 Fecha esperada de entrada en operación: Ago./2014 Pendientes: Licencia ambiental. Cuenta con Auto de reunida toda la información desde el 23/dic./2013 Pronunciamiento oficial de la Corporación Regional del Quindío sobre sustracción, determinante para la licencia ambiental Servidumbres: Esta actividad no ha avanzado en los últimos meses. Los propietarios están a la espectativa de la licencia Avance en líneas y subestación: Diseños finalizados y revisados por la interventoría La totalidad de los materiales para la construcción de la línea se encuentran en poder del contratista Los equipos de la subestación se encuentran almacenados, listos para su instalación Las obras de la Subestación solo iniciarán una vez se apruebe la Licencia Ambiental El proyecto requiere 6 meses de construcción después de obtenida la licencia. Se requiere licencia a más tardar en mayo de 2014 para que alcance a llegar antes del pico de demanda de 2014. Se deben realizar análisis operativos ante eventualidades.

12 Proyectos de transmisión Convocatorias Públicas

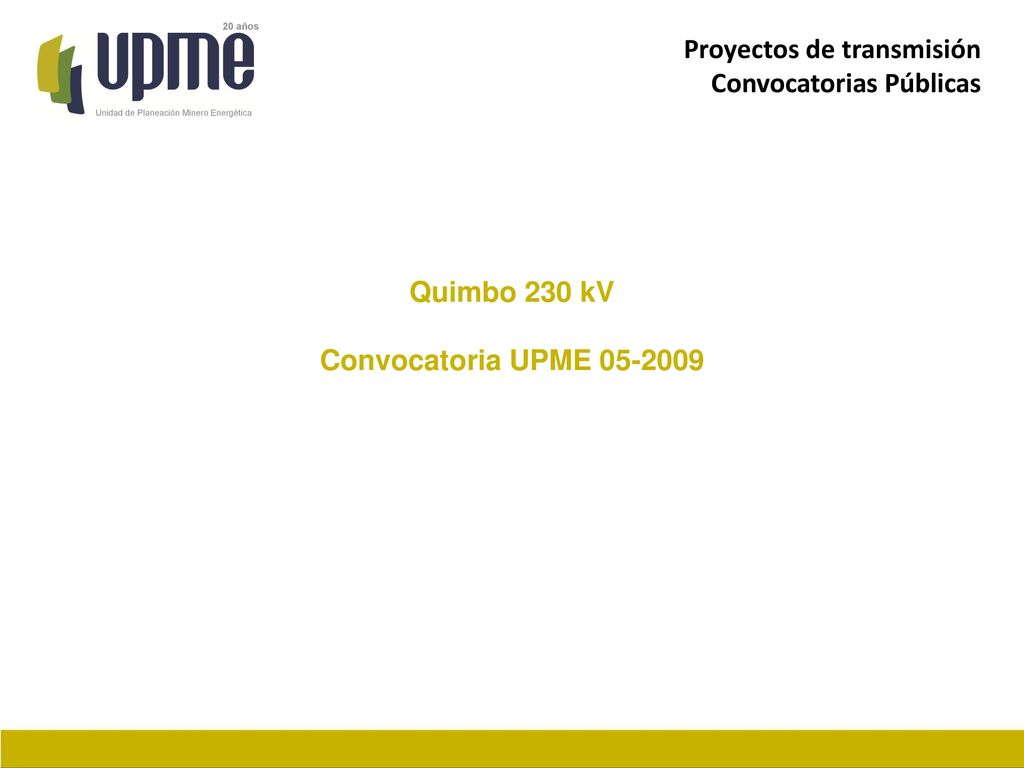

Quimbo 230 kV Convocatoria UPME

13 Proyectos de transmisión Convocatorias Públicas

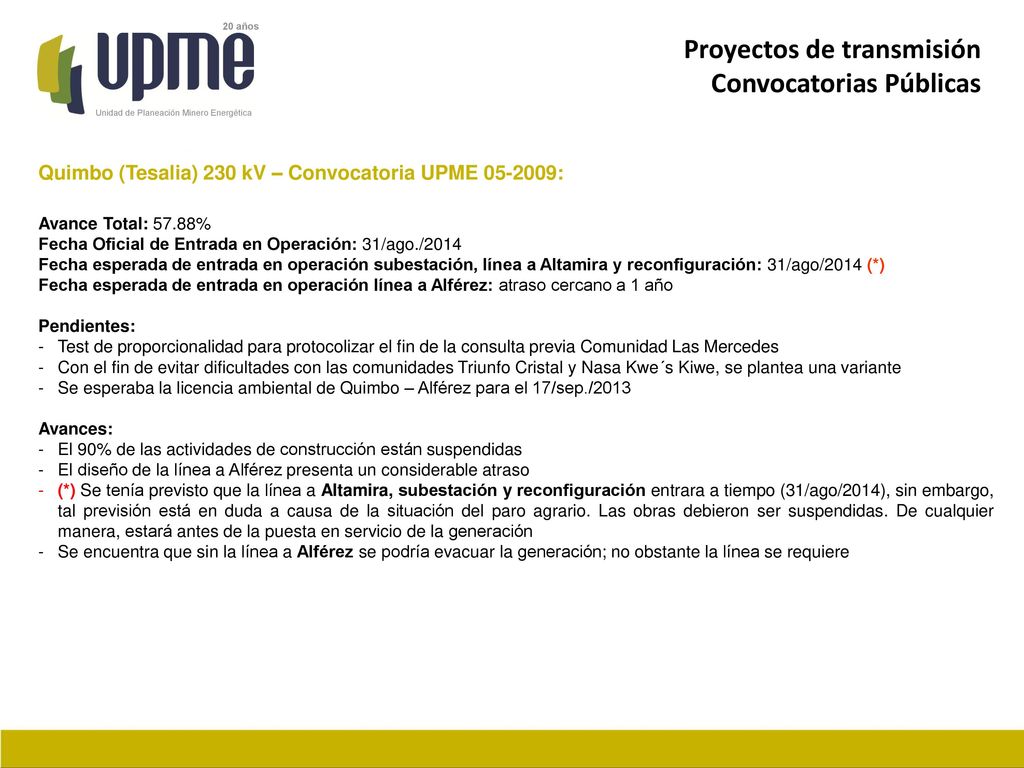

Quimbo (Tesalia) 230 kV – Convocatoria UPME : Avance Total: 57.88% Fecha Oficial de Entrada en Operación: 31/ago./2014 Fecha esperada de entrada en operación subestación, línea a Altamira y reconfiguración: 31/ago/2014 (*) Fecha esperada de entrada en operación línea a Alférez: atraso cercano a 1 año Pendientes: Test de proporcionalidad para protocolizar el fin de la consulta previa Comunidad Las Mercedes Con el fin de evitar dificultades con las comunidades Triunfo Cristal y Nasa Kwe´s Kiwe, se plantea una variante Se esperaba la licencia ambiental de Quimbo – Alférez para el 17/sep./2013 Avances: El 90% de las actividades de construcción están suspendidas El diseño de la línea a Alférez presenta un considerable atraso (*) Se tenía previsto que la línea a Altamira, subestación y reconfiguración entrara a tiempo (31/ago/2014), sin embargo, tal previsión está en duda a causa de la situación del paro agrario. Las obras debieron ser suspendidas. De cualquier manera, estará antes de la puesta en servicio de la generación Se encuentra que sin la línea a Alférez se podría evacuar la generación; no obstante la línea se requiere

14 Proyectos de transmisión Convocatorias Públicas

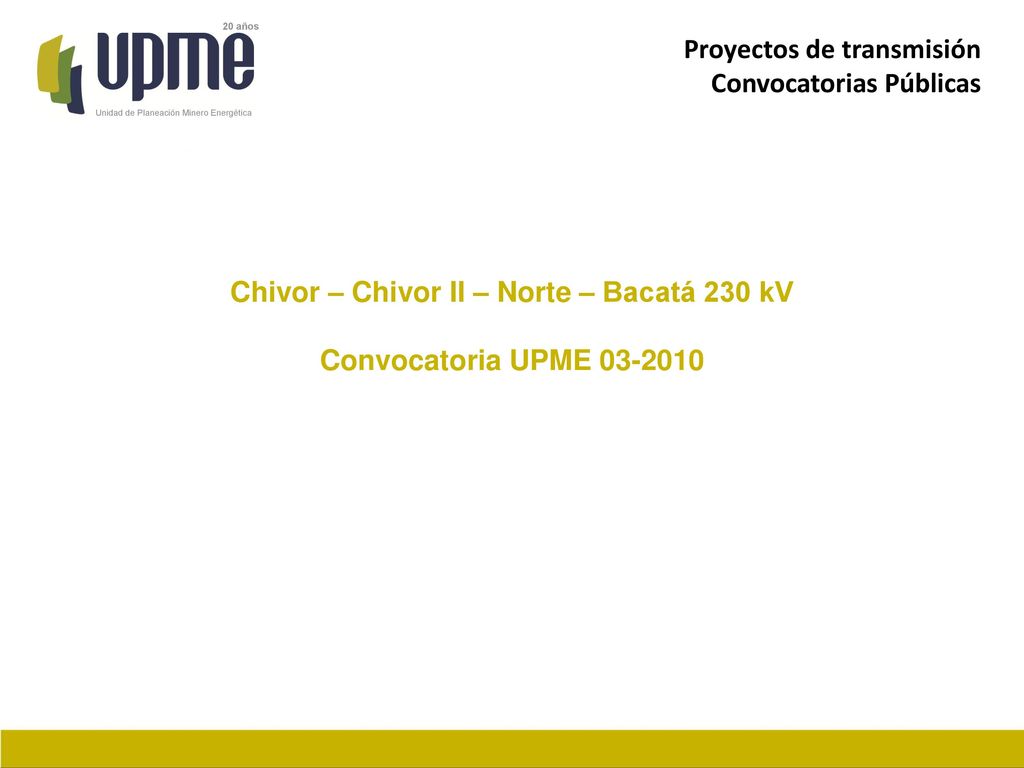

Chivor – Chivor II – Norte – Bacatá 230 kV Convocatoria UPME

15 Proyectos de transmisión Convocatorias Públicas

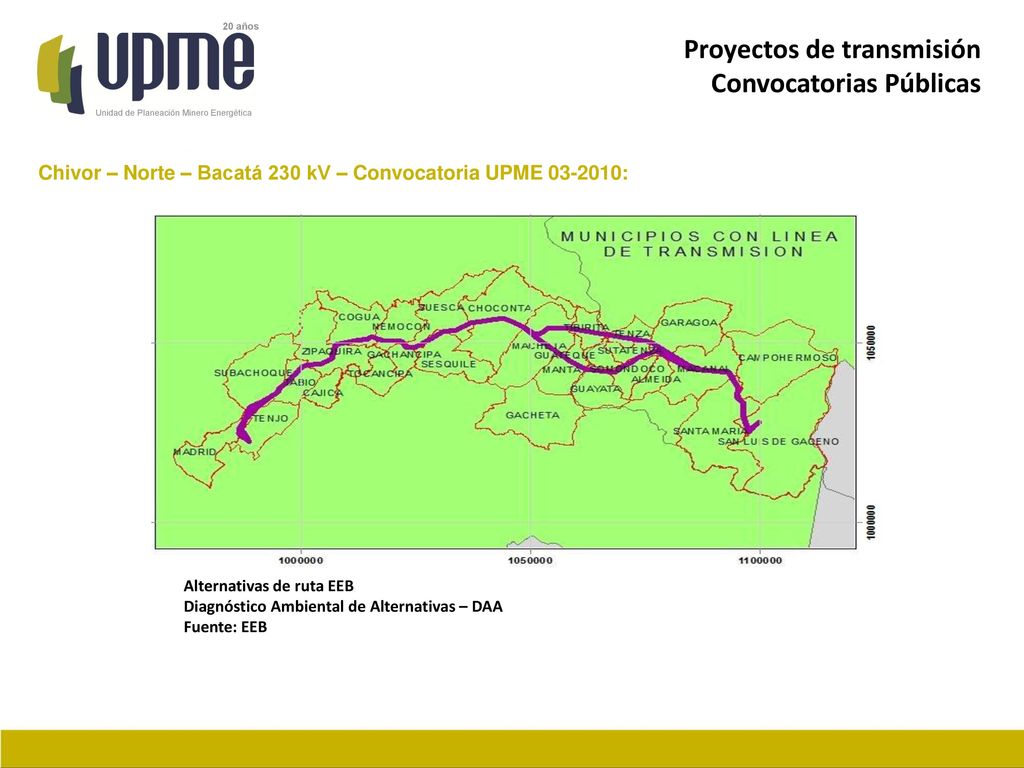

Chivor – Norte – Bacatá 230 kV – Convocatoria UPME : Alternativas de ruta EEB Diagnóstico Ambiental de Alternativas – DAA Fuente: EEB

16 Proyectos de transmisión Convocatorias Públicas

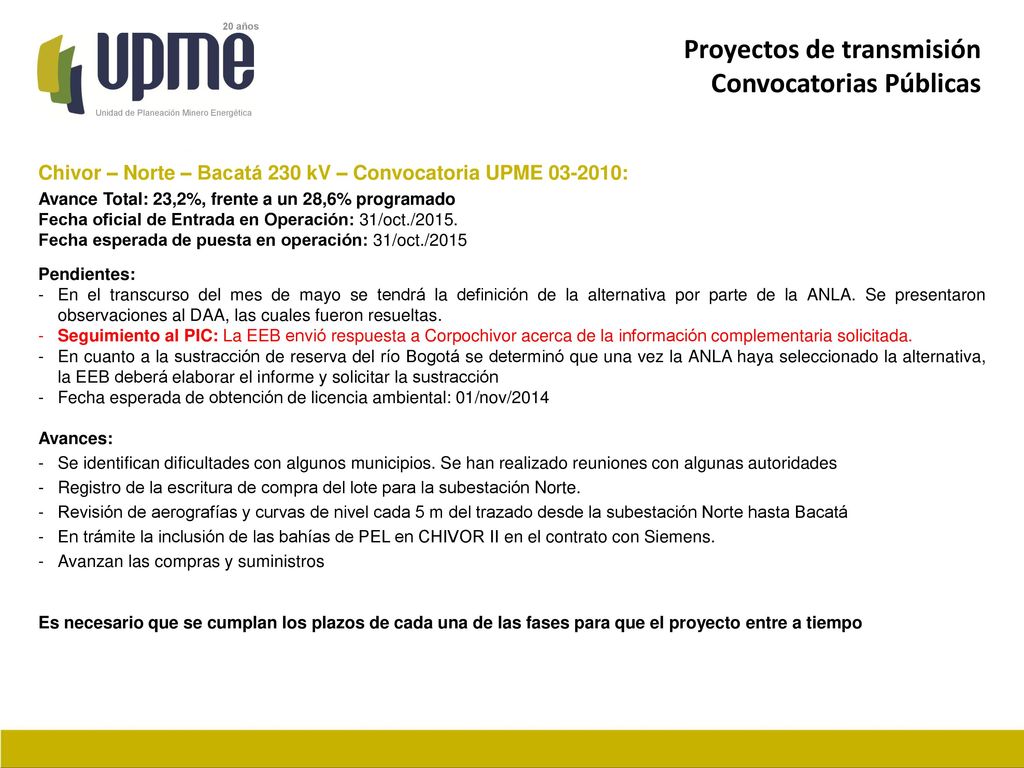

Chivor – Norte – Bacatá 230 kV – Convocatoria UPME : Avance Total: 23,2%, frente a un 28,6% programado Fecha oficial de Entrada en Operación: 31/oct./2015. Fecha esperada de puesta en operación: 31/oct./2015 Pendientes: En el transcurso del mes de mayo se tendrá la definición de la alternativa por parte de la ANLA. Se presentaron observaciones al DAA, las cuales fueron resueltas. Seguimiento al PIC: La EEB envió respuesta a Corpochivor acerca de la información complementaria solicitada. En cuanto a la sustracción de reserva del río Bogotá se determinó que una vez la ANLA haya seleccionado la alternativa, la EEB deberá elaborar el informe y solicitar la sustracción Fecha esperada de obtención de licencia ambiental: 01/nov/2014 Avances: Se identifican dificultades con algunos municipios. Se han realizado reuniones con algunas autoridades Registro de la escritura de compra del lote para la subestación Norte. Revisión de aerografías y curvas de nivel cada 5 m del trazado desde la subestación Norte hasta Bacatá En trámite la inclusión de las bahías de PEL en CHIVOR II en el contrato con Siemens. Avanzan las compras y suministros Es necesario que se cumplan los plazos de cada una de las fases para que el proyecto entre a tiempo

17 Proyectos de transmisión Convocatorias Públicas

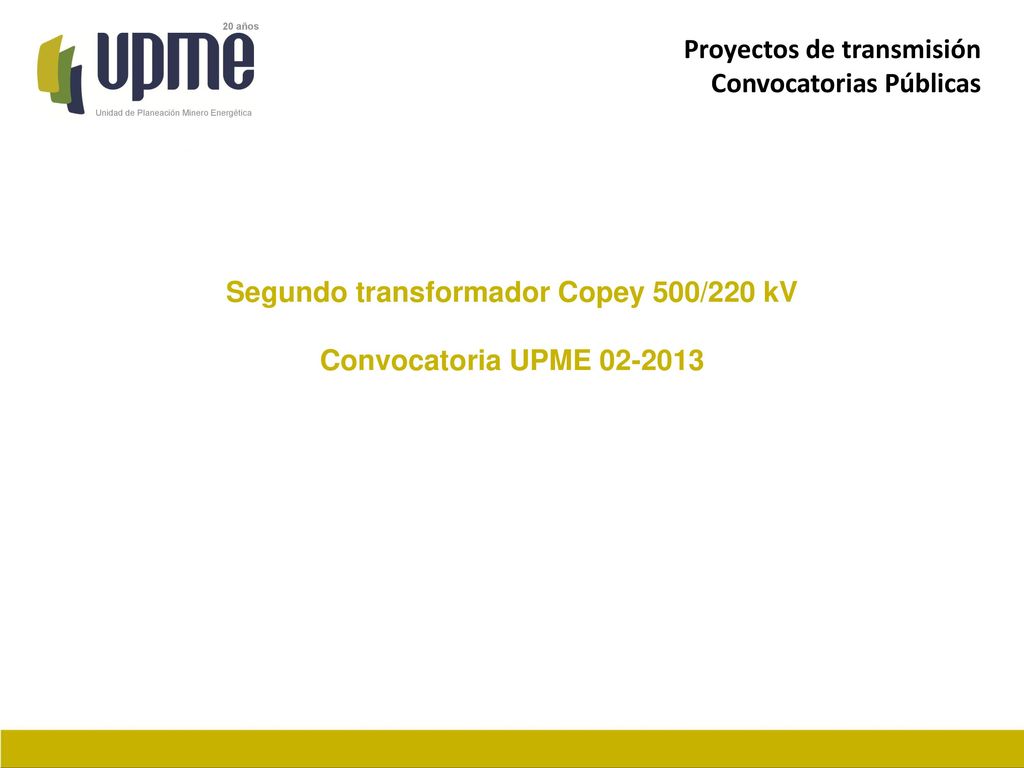

Segundo transformador Copey 500/220 kV Convocatoria UPME

18 Proyectos de transmisión Convocatorias Públicas
Copey 500/220 kV - Convocatoria UPME : Avance Total: 7%, frente a un 7% programado. Fecha oficial de Entrada en Operación: 30/nov/2015. Avances: Entrega de los documentos preliminares de diseño, la contratación de gran parte del diseño y un adelanto en las actividades de la gestión ambiental con la ANLA. Revisión al Plan de Calidad de ISA. Gestión ambiental y social: Se propuso realizar una modificación menor a la licencia, con lo cual la ANLA está de acuerdo. La recomendación de la ANLA es el hacer un plan de manejo ambiental. Se vienen realizando gestiones con el Arqueólogo y las comunidades Subestación: ISA entregó los planos preliminares de la Planta General y Secciones de la ampliación en la Subestación Copey. Los planos cumplen con los requerimientos establecidos por la UPME especificados en los términos de referencia. ISA se encuentra verificando propuesta a la UPME, que el proyecto se vuelva proyecto PIN. Al respecto, existe una metodología que permite clasificar los proyectos como PINES

19 Proyectos de transmisión Convocatorias Públicas

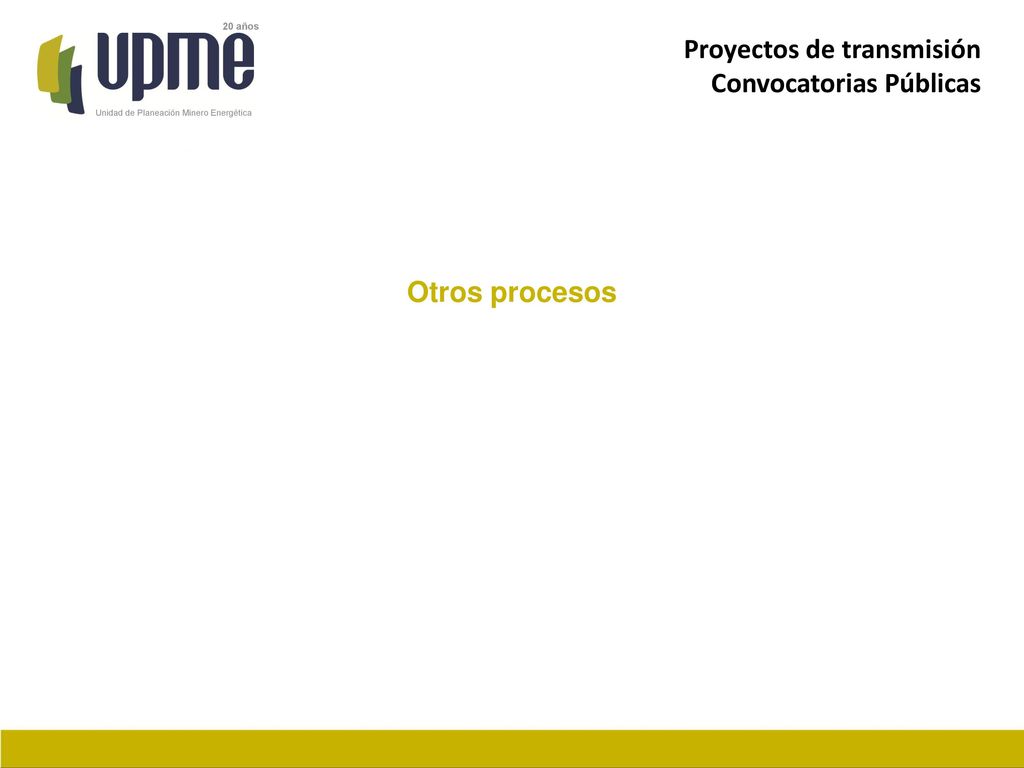

Otros procesos

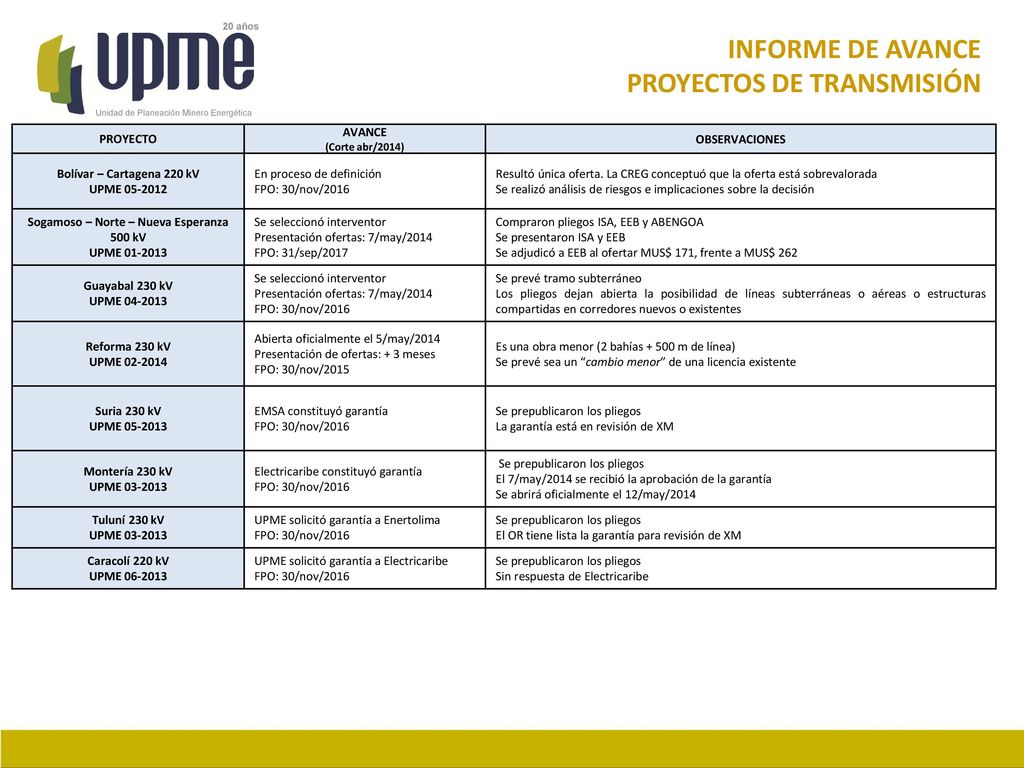

20 INFORME DE AVANCE PROYECTOS DE TRANSMISIÓN
(Corte abr/2014) OBSERVACIONES Bolívar – Cartagena 220 kV UPME En proceso de definición FPO: 30/nov/2016 Resultó única oferta. La CREG conceptuó que la oferta está sobrevalorada Se realizó análisis de riesgos e implicaciones sobre la decisión Sogamoso – Norte – Nueva Esperanza 500 kV UPME Se seleccionó interventor Presentación ofertas: 7/may/2014 FPO: 31/sep/2017 Compraron pliegos ISA, EEB y ABENGOA Se presentaron ISA y EEB Se adjudicó a EEB al ofertar MUS$ 171, frente a MUS$ 262 Guayabal 230 kV UPME Se prevé tramo subterráneo Los pliegos dejan abierta la posibilidad de líneas subterráneas o aéreas o estructuras compartidas en corredores nuevos o existentes Reforma 230 kV UPME Abierta oficialmente el 5/may/2014 Presentación de ofertas: + 3 meses FPO: 30/nov/2015 Es una obra menor (2 bahías m de línea) Se prevé sea un “cambio menor” de una licencia existente Suria 230 kV UPME EMSA constituyó garantía Se prepublicaron los pliegos La garantía está en revisión de XM Montería 230 kV UPME Electricaribe constituyó garantía El 7/may/2014 se recibió la aprobación de la garantía Se abrirá oficialmente el 12/may/2014 Tuluní 230 kV UPME solicitó garantía a Enertolima El OR tiene lista la garantía para revisión de XM Caracolí 220 kV UPME UPME solicitó garantía a Electricaribe Sin respuesta de Electricaribe

21 INFORME DE AVANCE PROYECTOS DE TRANSMISIÓN

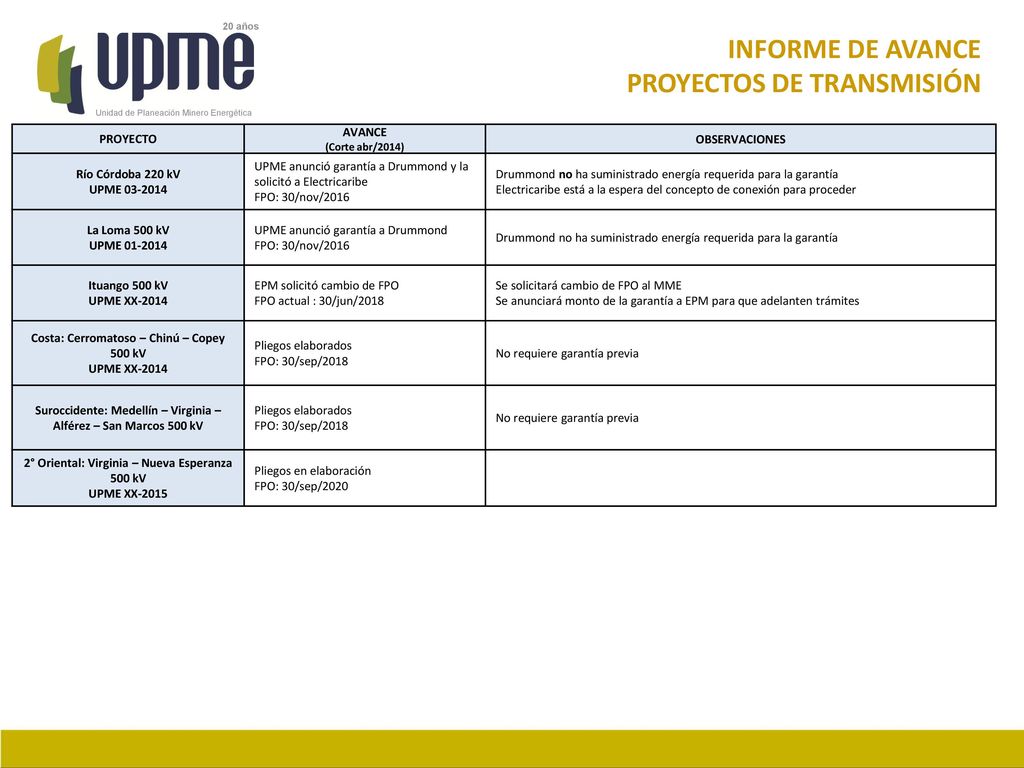

(Corte abr/2014) OBSERVACIONES Río Córdoba 220 kV UPME UPME anunció garantía a Drummond y la solicitó a Electricaribe FPO: 30/nov/2016 Drummond no ha suministrado energía requerida para la garantía Electricaribe está a la espera del concepto de conexión para proceder La Loma 500 kV UPME UPME anunció garantía a Drummond Ituango 500 kV UPME XX-2014 EPM solicitó cambio de FPO FPO actual : 30/jun/2018 Se solicitará cambio de FPO al MME Se anunciará monto de la garantía a EPM para que adelanten trámites Costa: Cerromatoso – Chinú – Copey 500 kV Pliegos elaborados FPO: 30/sep/2018 No requiere garantía previa Suroccidente: Medellín – Virginia – Alférez – San Marcos 500 kV 2° Oriental: Virginia – Nueva Esperanza 500 kV UPME XX-2015 Pliegos en elaboración FPO: 30/sep/2020

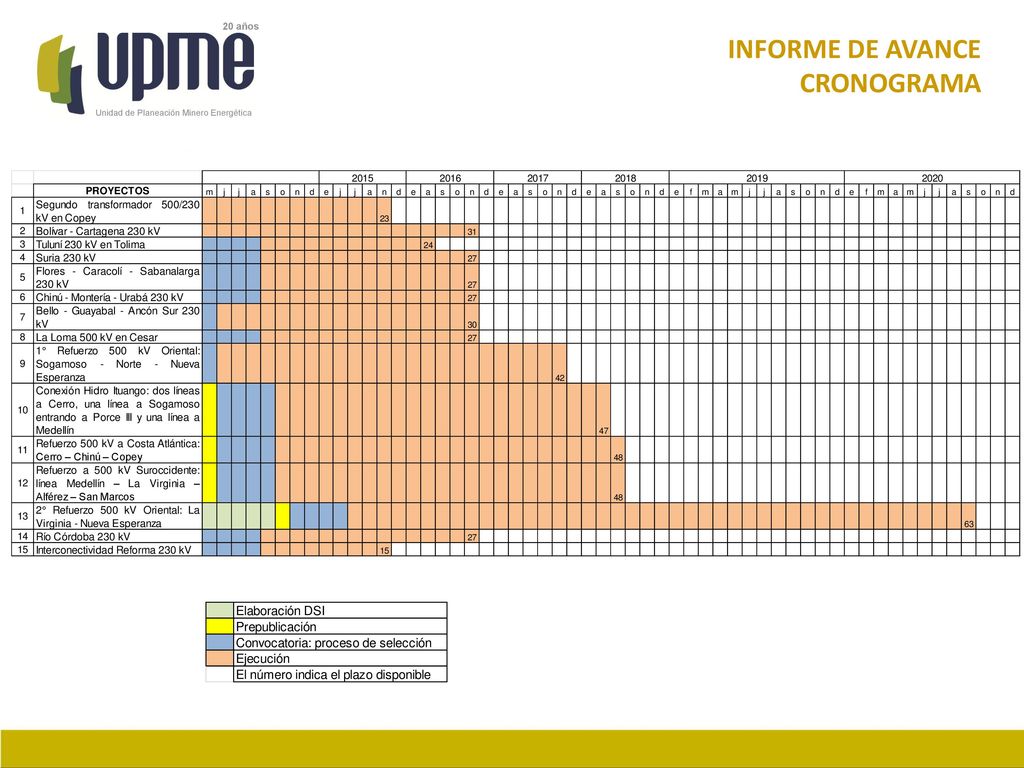

22 INFORME DE AVANCE CRONOGRAMA
