1 Los movimientos de las diferentes capas La causa y formación de:

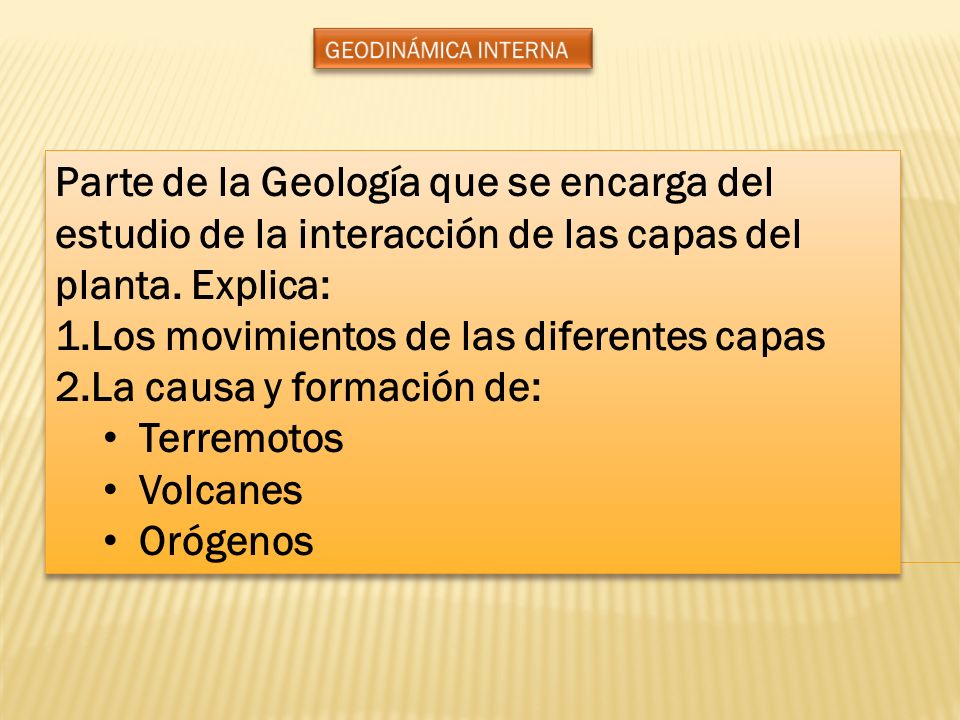

GEODINÁMICA INTERNA Parte de la Geología que se encarga del estudio de la interacción de las capas del planta. Explica: Los movimientos de las diferentes capas La causa y formación de: Terremotos Volcanes Orógenos

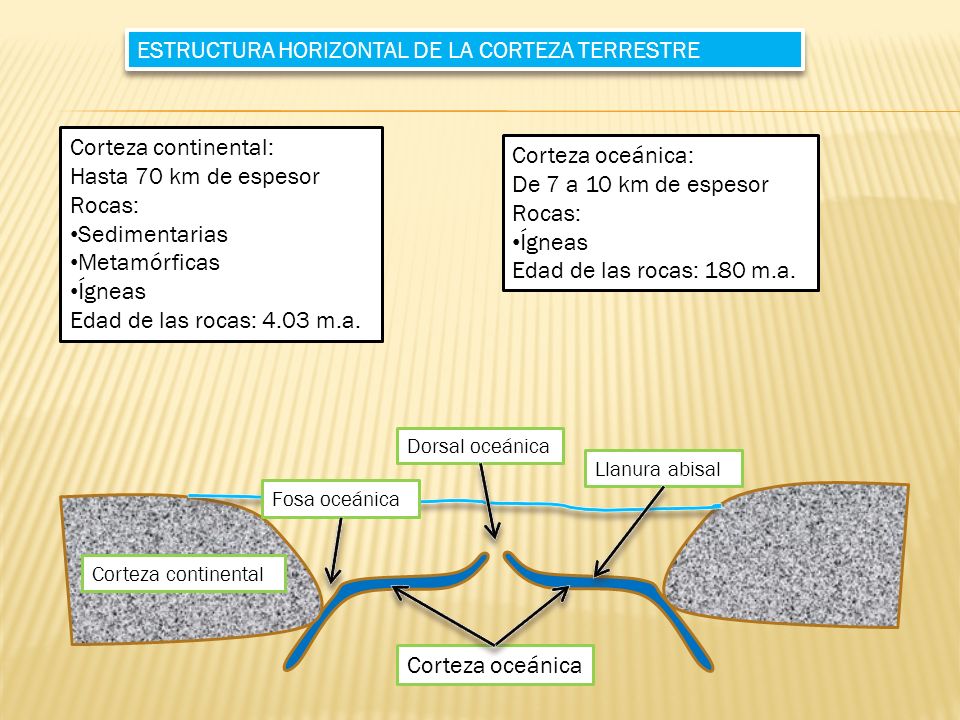

2 ESTRUCTURA HORIZONTAL DE LA CORTEZA TERRESTRE
Corteza continental: Hasta 70 km de espesor Rocas: Sedimentarias Metamórficas Ígneas Edad de las rocas: 4.03 m.a. Corteza oceánica: De 7 a 10 km de espesor Rocas: Ígneas Edad de las rocas: 180 m.a. Corteza continental Corteza oceánica Dorsal oceánica Fosa oceánica Llanura abisal

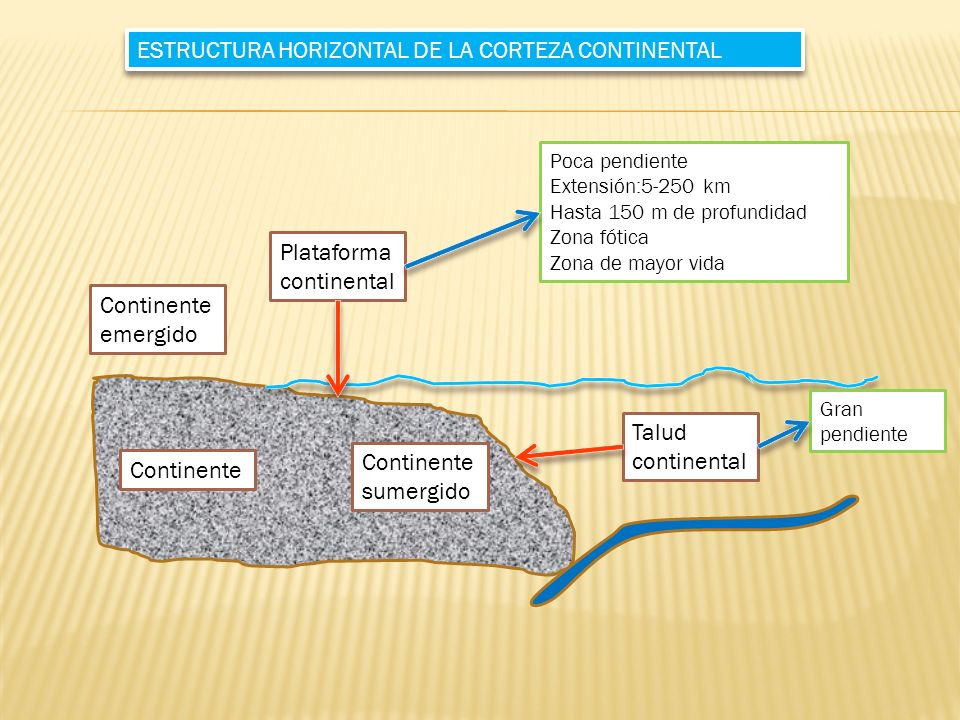

3 ESTRUCTURA HORIZONTAL DE LA CORTEZA CONTINENTAL
Poca pendiente Extensión:5-250 km Hasta 150 m de profundidad Zona fótica Zona de mayor vida Plataforma continental Continente emergido Gran pendiente Talud continental Continente sumergido Continente

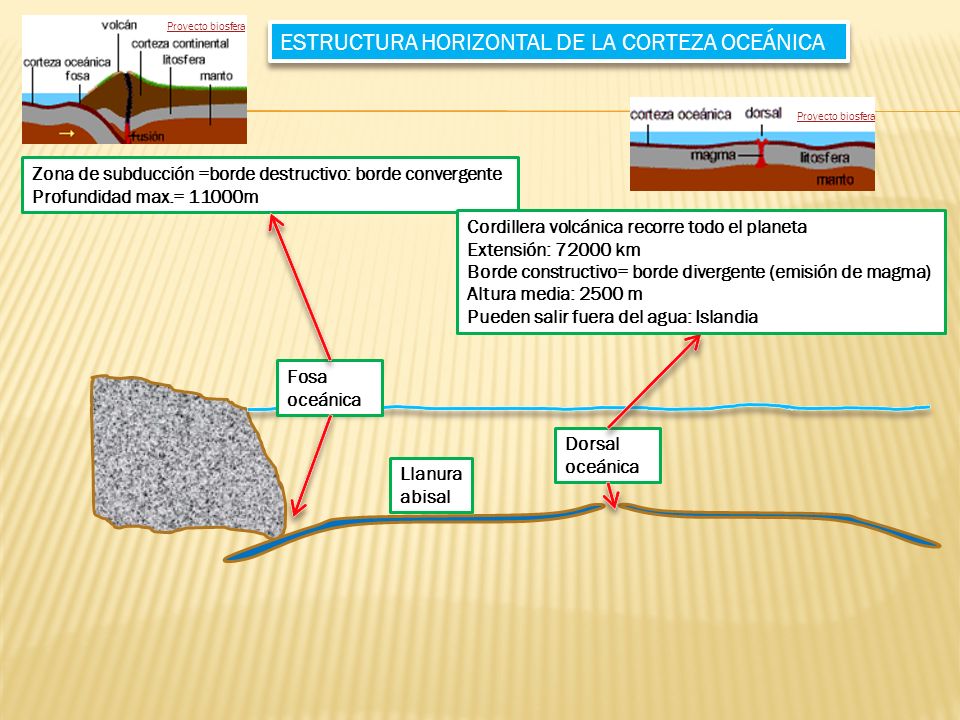

4 ESTRUCTURA HORIZONTAL DE LA CORTEZA OCEÁNICA
Proyecto biosfera ESTRUCTURA HORIZONTAL DE LA CORTEZA OCEÁNICA Proyecto biosfera Zona de subducción =borde destructivo: borde convergente Profundidad max.= 11000m Cordillera volcánica recorre todo el planeta Extensión: km Borde constructivo= borde divergente (emisión de magma) Altura media: 2500 m Pueden salir fuera del agua: Islandia Fosa oceánica Dorsal oceánica Llanura abisal

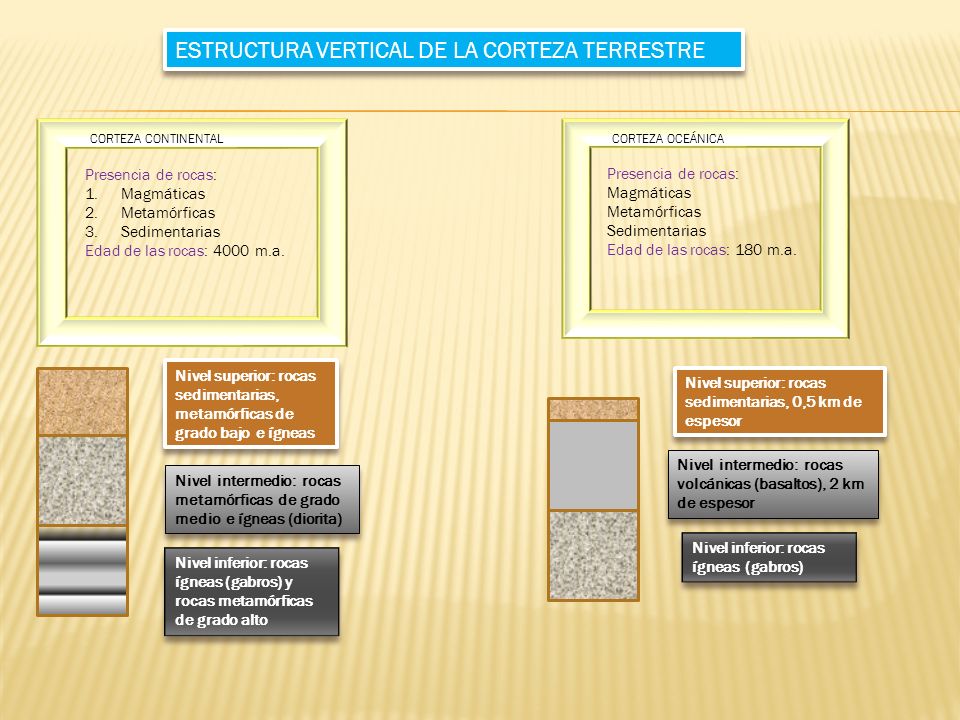

5 ESTRUCTURA VERTICAL DE LA CORTEZA TERRESTRE
CORTEZA CONTINENTAL Presencia de rocas: Magmáticas Metamórficas Sedimentarias Edad de las rocas: 4000 m.a. CORTEZA OCEÁNICA Presencia de rocas: Magmáticas Metamórficas Sedimentarias Edad de las rocas: 180 m.a. Nivel superior: rocas sedimentarias, metamórficas de grado bajo e ígneas Nivel superior: rocas sedimentarias, 0,5 km de espesor Nivel intermedio: rocas volcánicas (basaltos), 2 km de espesor Nivel intermedio: rocas metamórficas de grado medio e ígneas (diorita) Nivel inferior: rocas ígneas (gabros) Nivel inferior: rocas ígneas (gabros) y rocas metamórficas de grado alto

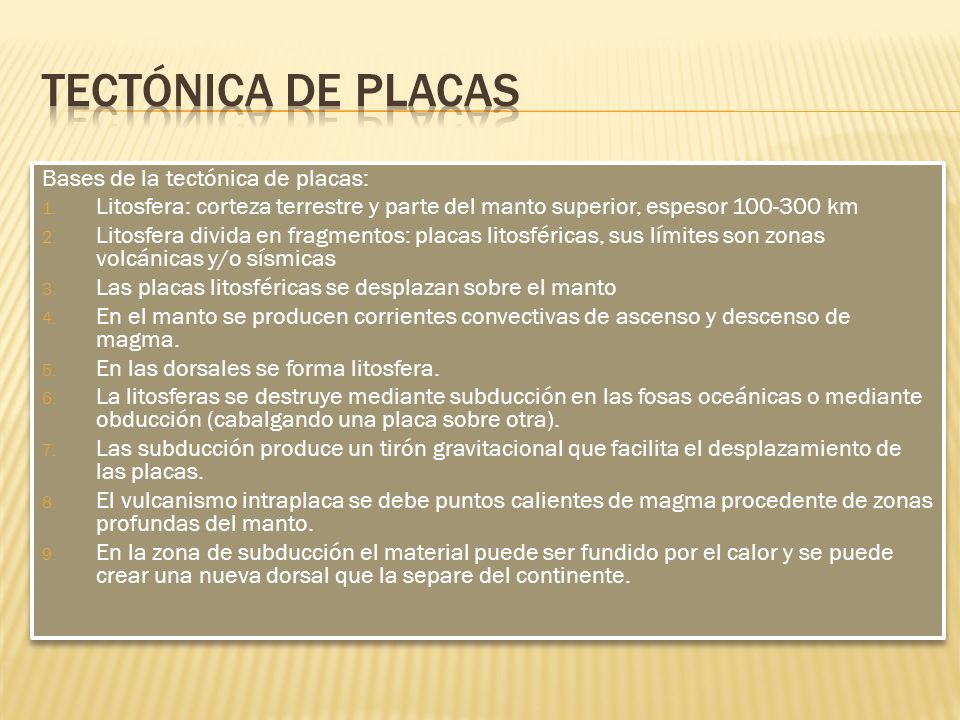

6 Tectónica de placas Bases de la tectónica de placas:
Litosfera: corteza terrestre y parte del manto superior, espesor km Litosfera divida en fragmentos: placas litosféricas, sus límites son zonas volcánicas y/o sísmicas Las placas litosféricas se desplazan sobre el manto En el manto se producen corrientes convectivas de ascenso y descenso de magma. En las dorsales se forma litosfera. La litosferas se destruye mediante subducción en las fosas oceánicas o mediante obducción (cabalgando una placa sobre otra). Las subducción produce un tirón gravitacional que facilita el desplazamiento de las placas. El vulcanismo intraplaca se debe puntos calientes de magma procedente de zonas profundas del manto. En la zona de subducción el material puede ser fundido por el calor y se puede crear una nueva dorsal que la separe del continente.

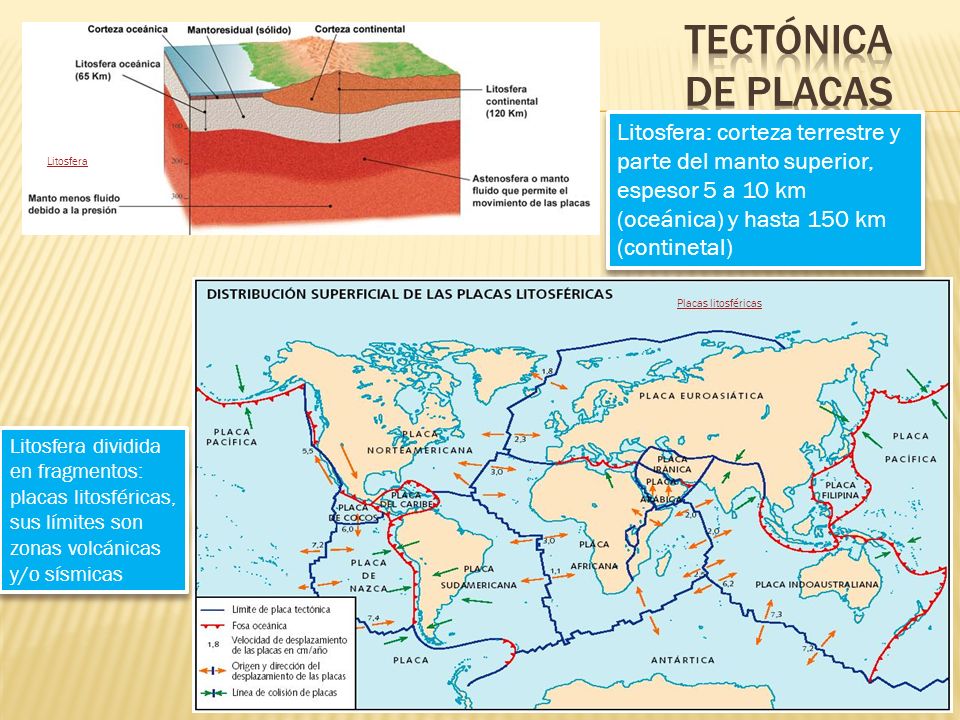

7 Litosfera Tectónica de placas Litosfera: corteza terrestre y parte del manto superior, espesor 5 a 10 km (oceánica) y hasta 150 km (continetal) Placas litosféricas Litosfera dividida en fragmentos: placas litosféricas, sus límites son zonas volcánicas y/o sísmicas

8 Tectónica de placas Proyecto biosfera

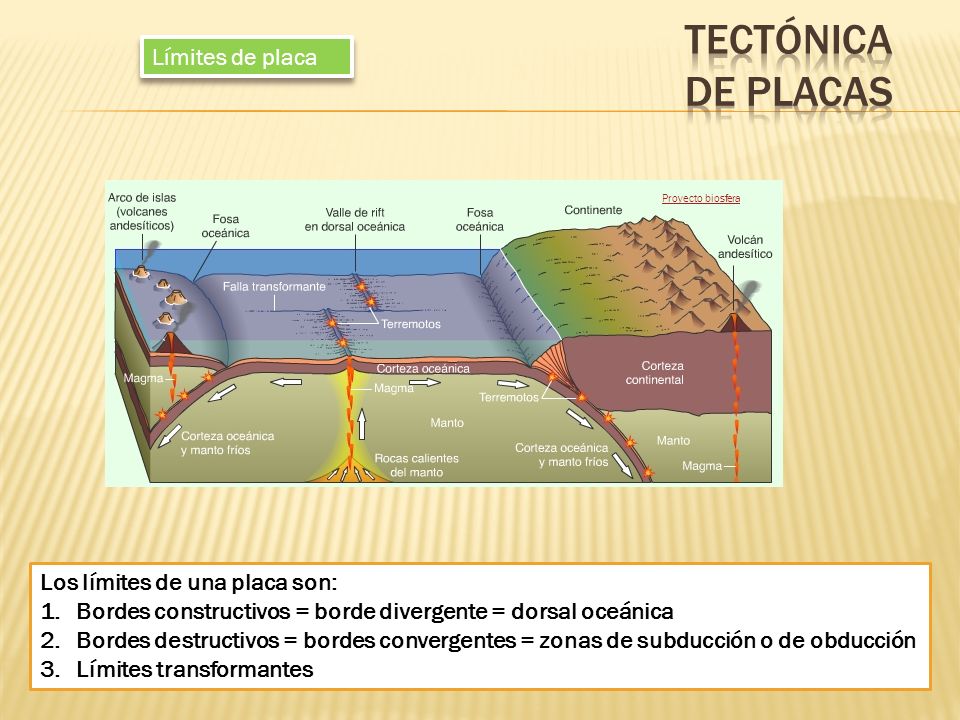

9 Tectónica de placas Límites de placa Los límites de una placa son:
Proyecto biosfera Los límites de una placa son: Bordes constructivos = borde divergente = dorsal oceánica Bordes destructivos = bordes convergentes = zonas de subducción o de obducción Límites transformantes

10 Dorsal oceánica Tectónica de placas Límite constructivo Rift
Morfología: Codillera volcánica de unos km con una altura media de 2500 m. Eje axial seccionado por fallas transformantes Eje axial que forma un rift: valle con numerosas grietas, limitado por paredes verticales. Se forma como consecuencia de la separación de placas (procesos distensivos). Límite transformante Rift Falla transformante Procesos geológicos asociados: Vulcanismo suave y continuo Crecimiento del fondo oceánico Consecuencias geológicas: Formación de fondo oceánico Expansión del fondo oceánico

11 Tectónica de placas Dorsal oceánica Límite constructivo
Imagen tomada y modifcada de google earth

12 Tectónica de placas Límite transformante
Ni se crea ni se destruye materia Su roce produce movimientos sísmicos Localización: En las dorsales oceánicas En Gibraltar: placa africana y placa euroasiática, se desplazan en el mismo sentido En Turquía: placa africana y euroasiática se desplazan en sentido contrario California: Falla de San Andrés, la placa pacífica y la norteamericana se desplazan en ángulo

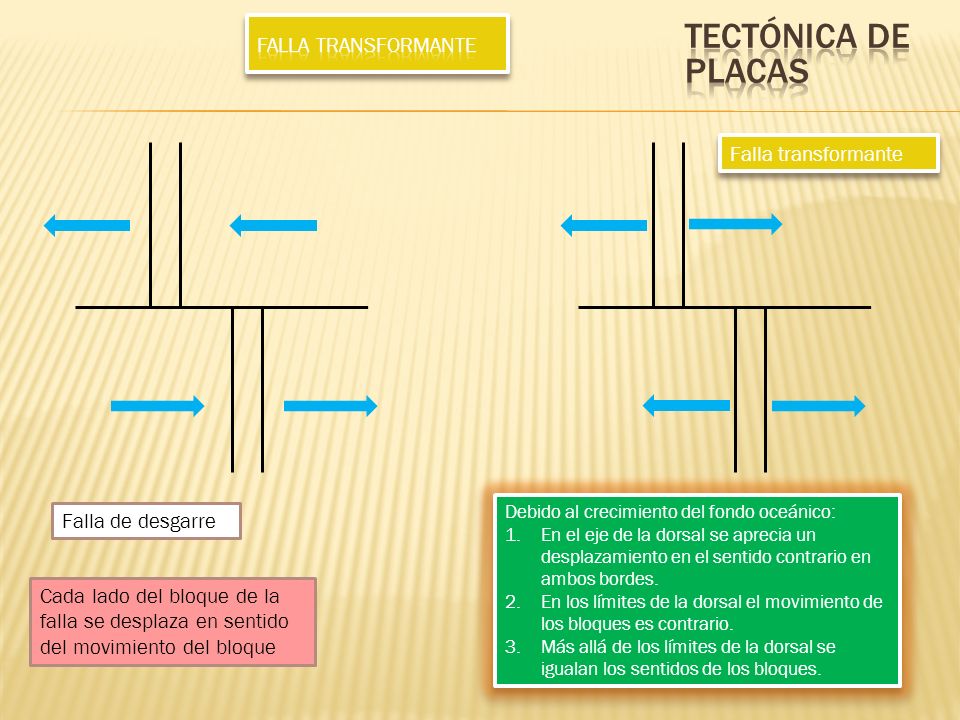

13 Tectónica de placas Falla transformante Falla transformante
Debido al crecimiento del fondo oceánico: En el eje de la dorsal se aprecia un desplazamiento en el sentido contrario en ambos bordes. En los límites de la dorsal el movimiento de los bloques es contrario. Más allá de los límites de la dorsal se igualan los sentidos de los bloques. Falla de desgarre Cada lado del bloque de la falla se desplaza en sentido del movimiento del bloque

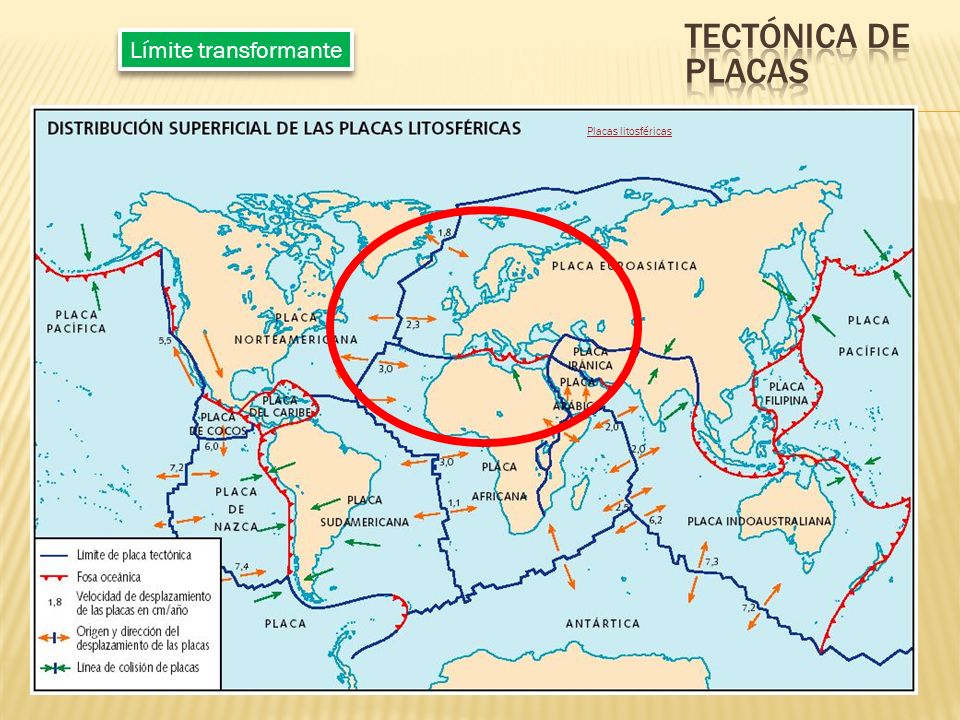

14 Tectónica de placas Límite transformante Placas litosféricas

15 Tectónica de placas Tipos de placas litosféricas
Placas litosféricas oceánicas Formadas íntegramente por corteza oceánica: placa pacífica, nazca, cocos y filipina. Placas litosféricas mixtas Formadas por corteza continental y corteza oceánica: placa euroasiáticas y sudamericana. Tipos de placas litosféricas

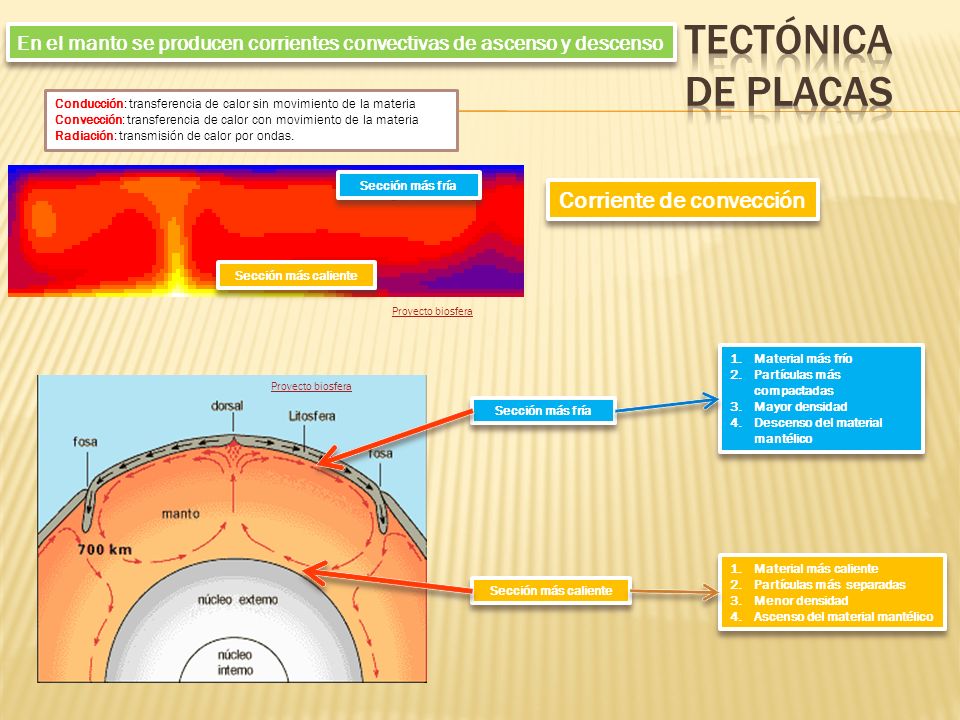

16 Corriente de convección
En el manto se producen corrientes convectivas de ascenso y descenso Tectónica de placas Conducción: transferencia de calor sin movimiento de la materia Convección: transferencia de calor con movimiento de la materia Radiación: transmisión de calor por ondas. Proyecto biosfera Sección más fría Corriente de convección Sección más caliente Material más frío Partículas más compactadas Mayor densidad Descenso del material mantélico Proyecto biosfera Sección más fría Material más caliente Partículas más separadas Menor densidad Ascenso del material mantélico Sección más caliente

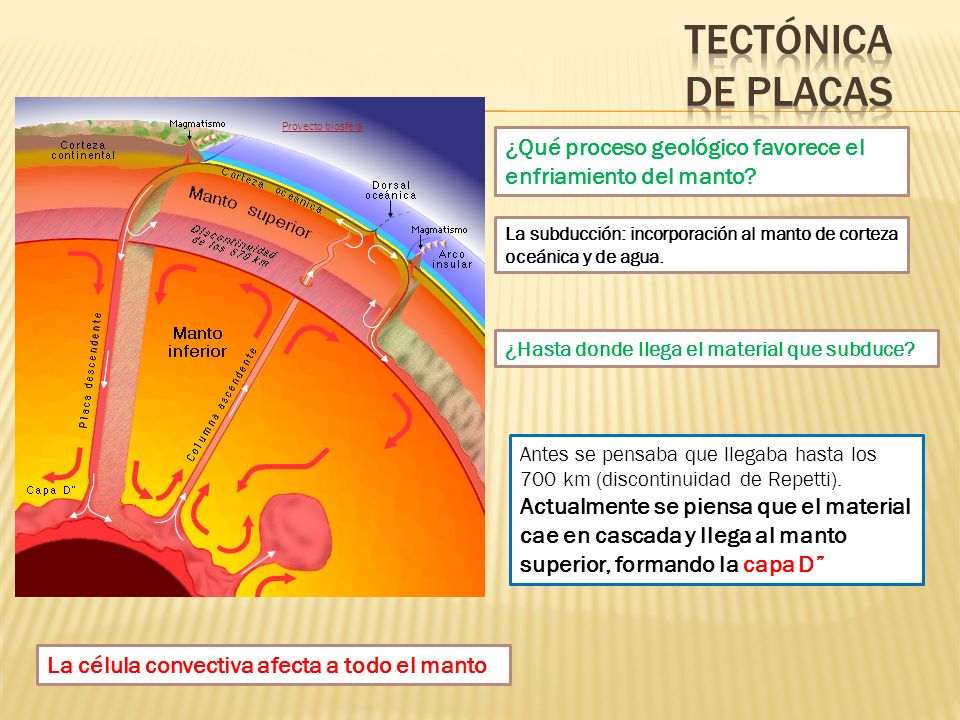

17 Tectónica de placas Proyecto biosfera ¿Qué proceso geológico favorece el enfriamiento del manto? La subducción: incorporación al manto de corteza oceánica y de agua. ¿Hasta donde llega el material que subduce? Antes se pensaba que llegaba hasta los 700 km (discontinuidad de Repetti). Actualmente se piensa que el material cae en cascada y llega al manto superior, formando la capa D” La célula convectiva afecta a todo el manto

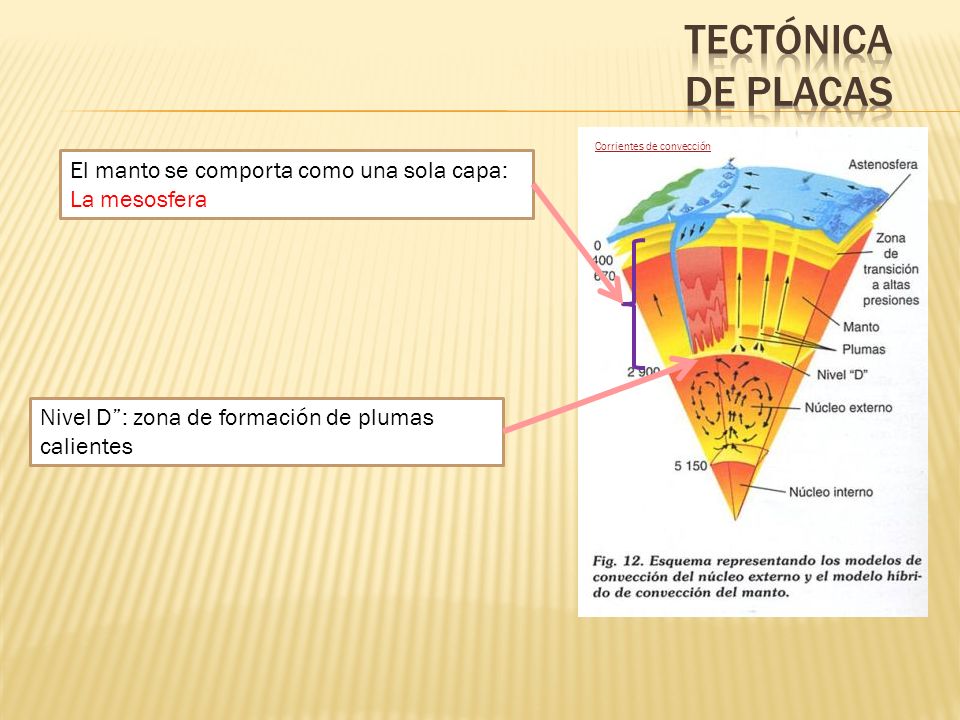

18 Tectónica de placas El manto se comporta como una sola capa:
Corrientes de convección El manto se comporta como una sola capa: La mesosfera Nivel D”: zona de formación de plumas calientes

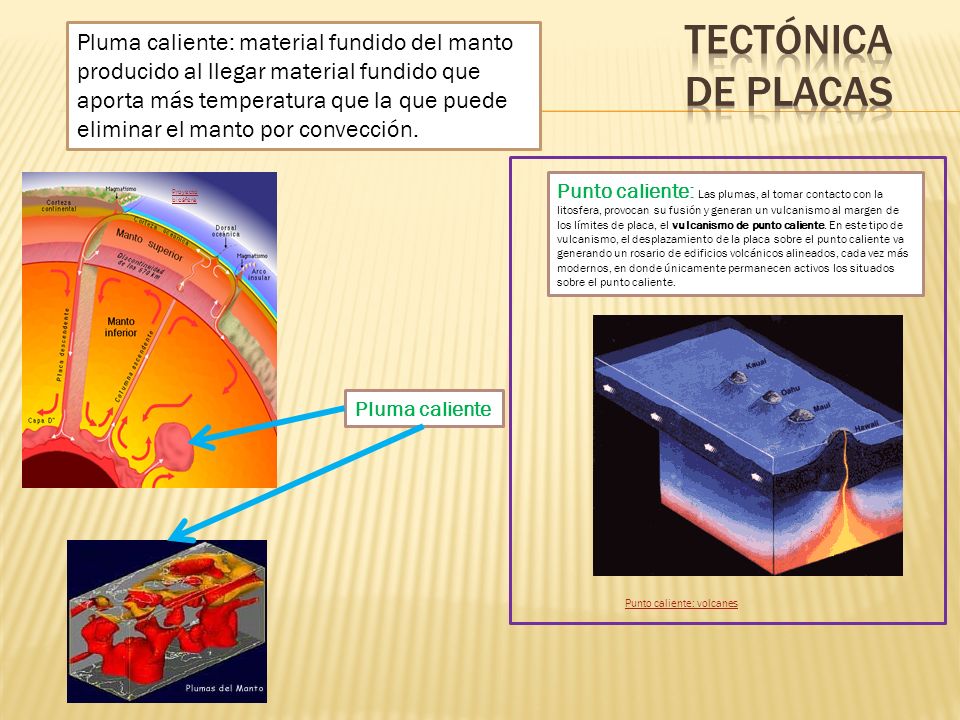

19 Pluma caliente: material fundido del manto producido al llegar material fundido que aporta más temperatura que la que puede eliminar el manto por convección. Tectónica de placas Punto caliente: volcanes Punto caliente: Las plumas, al tomar contacto con la litosfera, provocan su fusión y generan un vulcanismo al margen de los límites de placa, el vulcanismo de punto caliente. En este tipo de vulcanismo, el desplazamiento de la placa sobre el punto caliente va generando un rosario de edificios volcánicos alineados, cada vez más modernos, en donde únicamente permanecen activos los situados sobre el punto caliente. Proyecto biosfera Pluma caliente

20 Tectónica de placas Las placas litosféricas se desplazan sobre el manto Proyecto biosfera La corteza oceánica subduce porque está: Más fría que el manto Es más densa que la continental Movimiento de la placa litosférica: Arrastre gravitacional de la placa que subduce Material que se forma en la dorsal

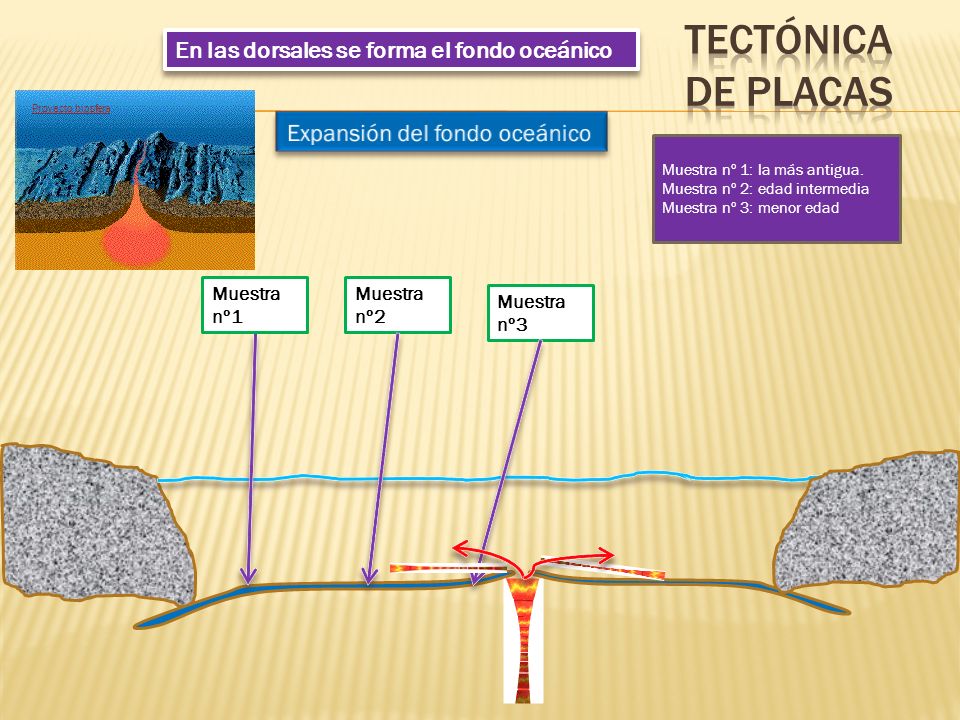

21 Tectónica de placas En las dorsales se forma el fondo oceánico
Proyecto biosfera Expansión del fondo oceánico Muestra nº 1: la más antigua. Muestra nº 2: edad intermedia Muestra nº 3: menor edad Muestra nº1 Muestra nº2 Muestra nº3

22 Tectónica de placas Anomalías magnéticas en el fondo oceánico
Proyecto biosfera Proyecto biosfera Las emisiones de magma permanente . Orientación de los minerales según el campo magnético del momento. Formación de un bandeado magnético simétrico.

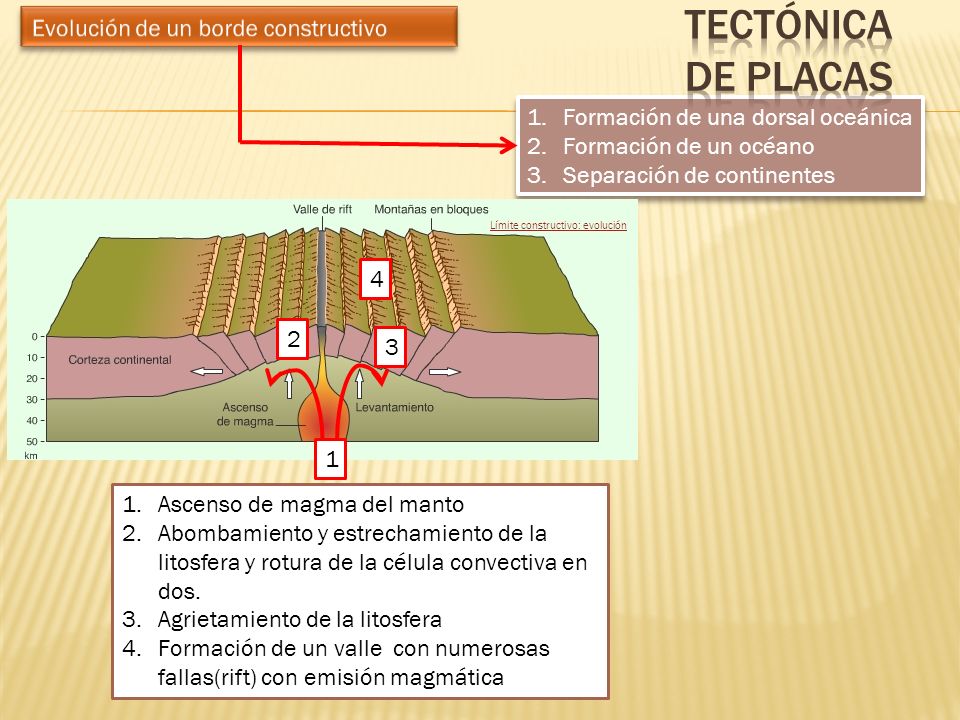

23 Tectónica de placas Evolución de un borde constructivo
Formación de una dorsal oceánica Formación de un océano Separación de continentes 1 2 3 4 Límite constructivo: evolución Ascenso de magma del manto Abombamiento y estrechamiento de la litosfera y rotura de la célula convectiva en dos. Agrietamiento de la litosfera Formación de un valle con numerosas fallas(rift) con emisión magmática

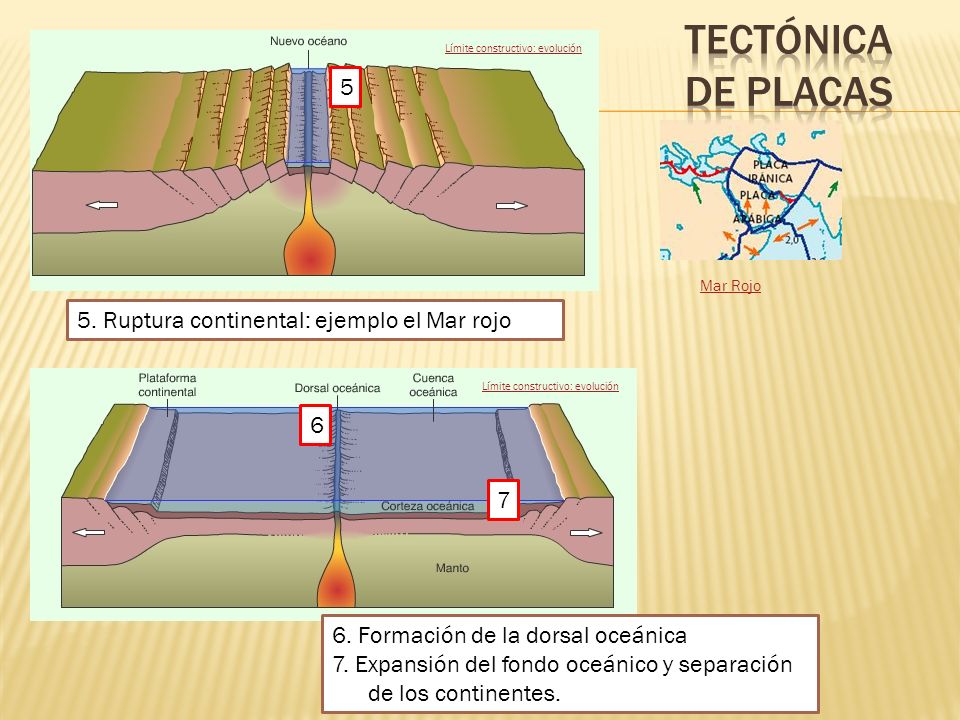

24 Tectónica de placas 5 5. Ruptura continental: ejemplo el Mar rojo 6 7
Límite constructivo: evolución Mar Rojo 5. Ruptura continental: ejemplo el Mar rojo 7 6 Límite constructivo: evolución 6. Formación de la dorsal oceánica 7. Expansión del fondo oceánico y separación de los continentes.

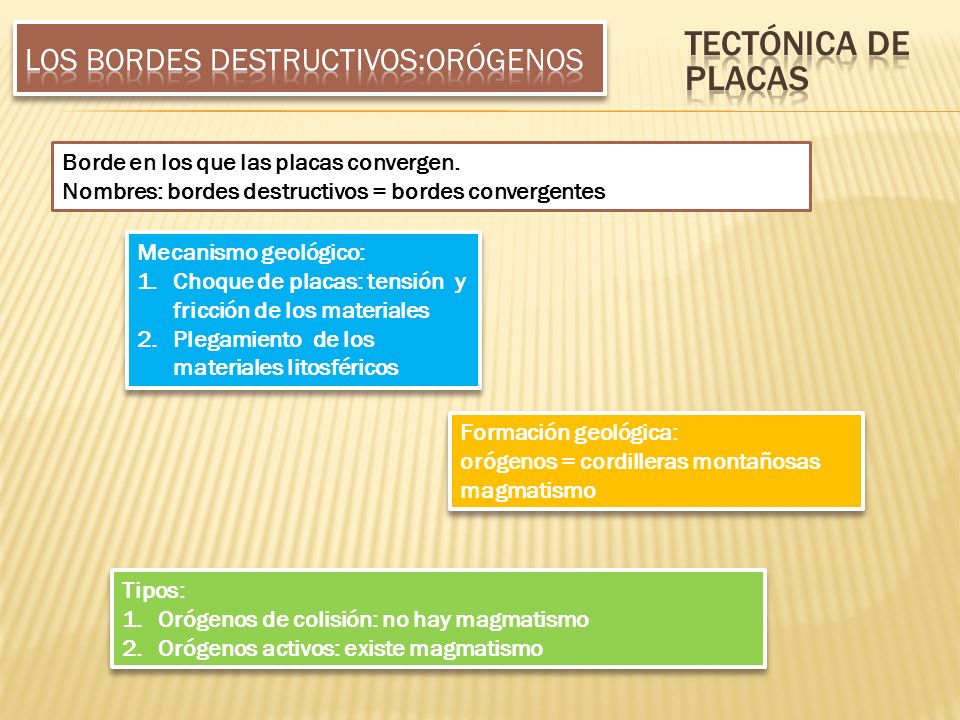

25 Los bordes destructivos:orógenos
Tectónica de placas Borde en los que las placas convergen. Nombres: bordes destructivos = bordes convergentes Mecanismo geológico: Choque de placas: tensión y fricción de los materiales Plegamiento de los materiales litosféricos Formación geológica: orógenos = cordilleras montañosas magmatismo Tipos: Orógenos de colisión: no hay magmatismo Orógenos activos: existe magmatismo

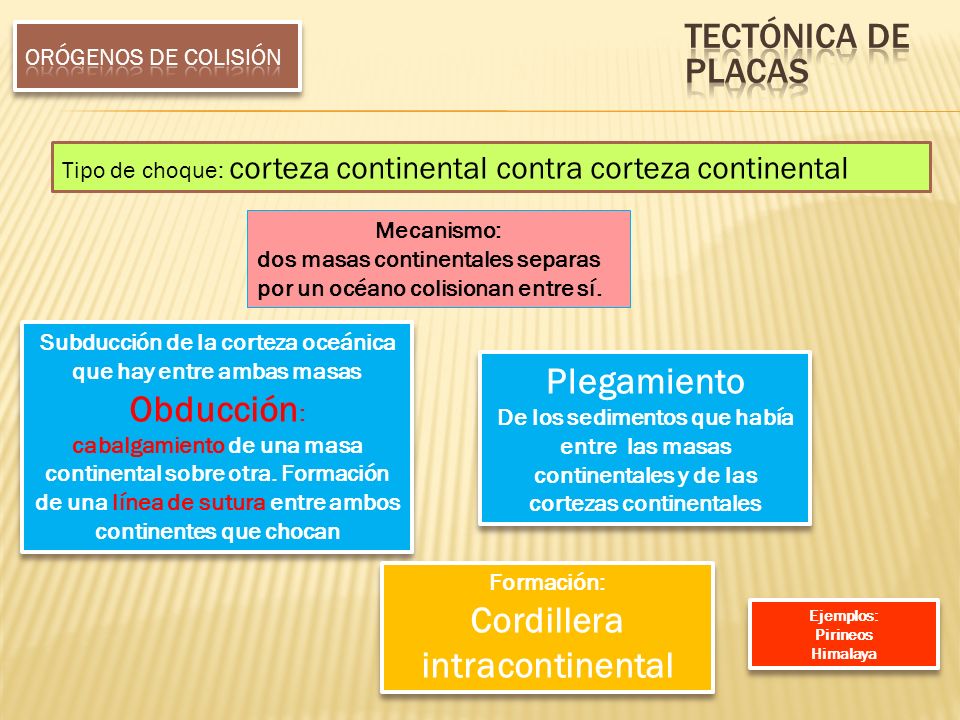

26 Obducción: Plegamiento Cordillera intracontinental
Tectónica de placas Orógenos de colisión Tipo de choque: corteza continental contra corteza continental Mecanismo: dos masas continentales separas por un océano colisionan entre sí. Subducción de la corteza oceánica que hay entre ambas masas Obducción: cabalgamiento de una masa continental sobre otra. Formación de una línea de sutura entre ambos continentes que chocan Plegamiento De los sedimentos que había entre las masas continentales y de las cortezas continentales Formación: Cordillera intracontinental Ejemplos: Pirineos Himalaya

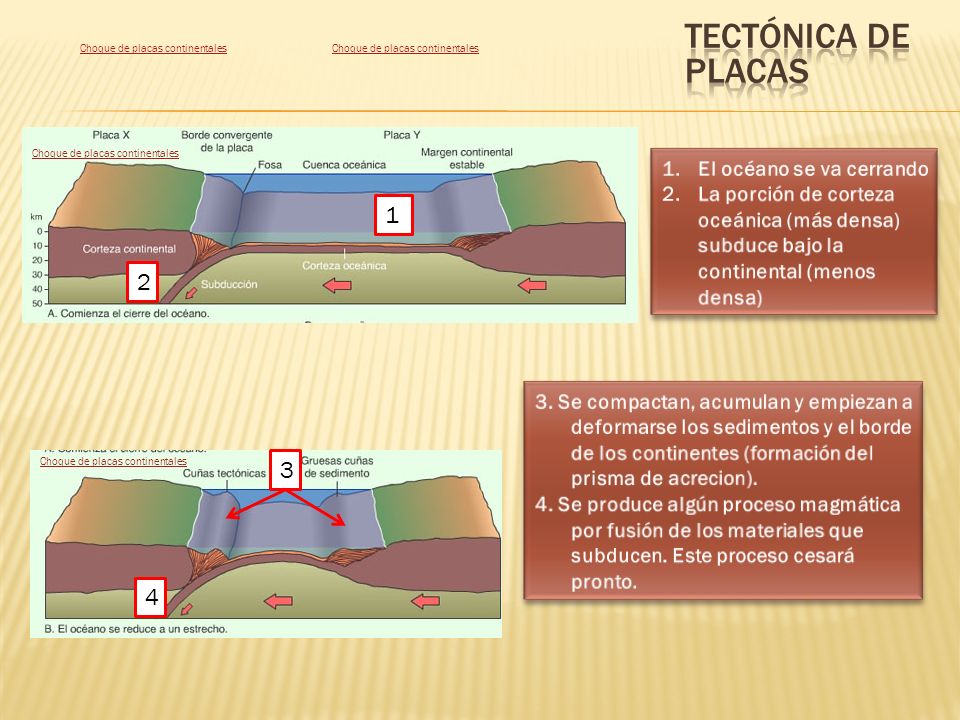

27 Tectónica de placas 1 2 3 4 El océano se va cerrando
Choque de placas continentales Choque de placas continentales Choque de placas continentales El océano se va cerrando La porción de corteza oceánica (más densa) subduce bajo la continental (menos densa) 1 2 3. Se compactan, acumulan y empiezan a deformarse los sedimentos y el borde de los continentes (formación del prisma de acrecion). 4. Se produce algún proceso magmática por fusión de los materiales que subducen. Este proceso cesará pronto. Choque de placas continentales 3 4

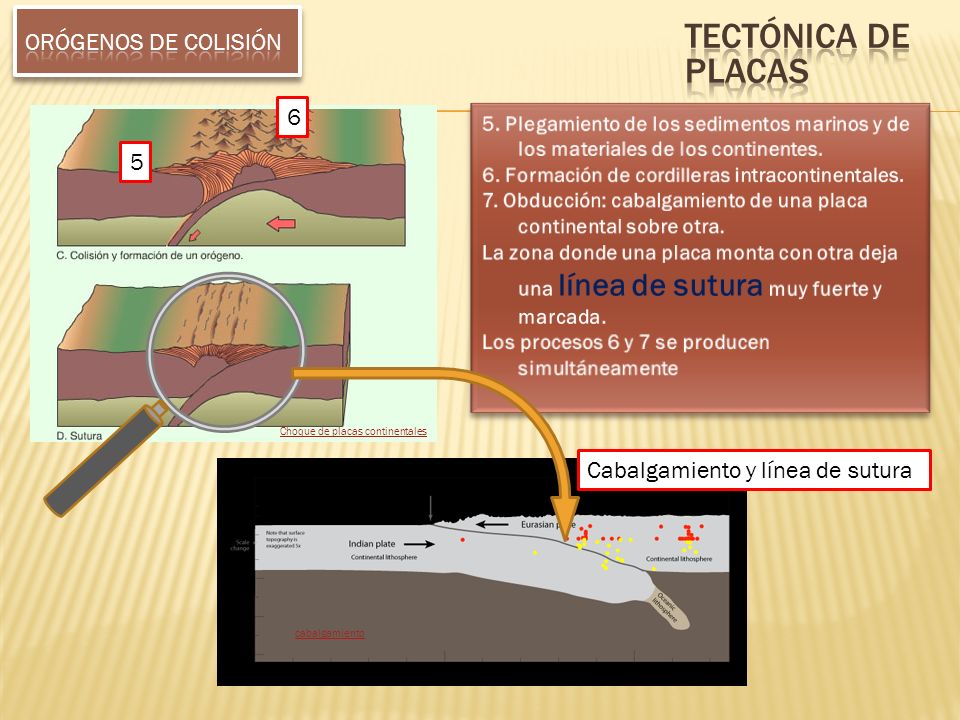

28 Tectónica de placas Orógenos de colisión 6 5
Choque de placas continentales 6 5 5. Plegamiento de los sedimentos marinos y de los materiales de los continentes. 6. Formación de cordilleras intracontinentales. 7. Obducción: cabalgamiento de una placa continental sobre otra. La zona donde una placa monta con otra deja una línea de sutura muy fuerte y marcada. Los procesos 6 y 7 se producen simultáneamente Cabalgamiento y línea de sutura cabalgamiento

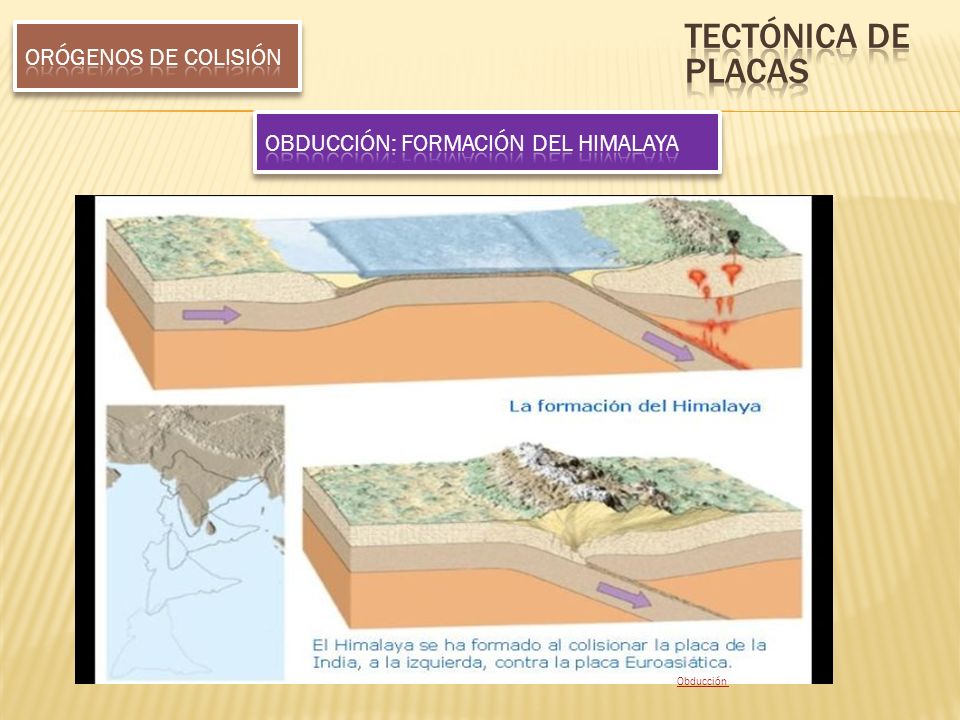

29 Tectónica de placas Orógenos de colisión
obducción: formación del himalaya Obducción

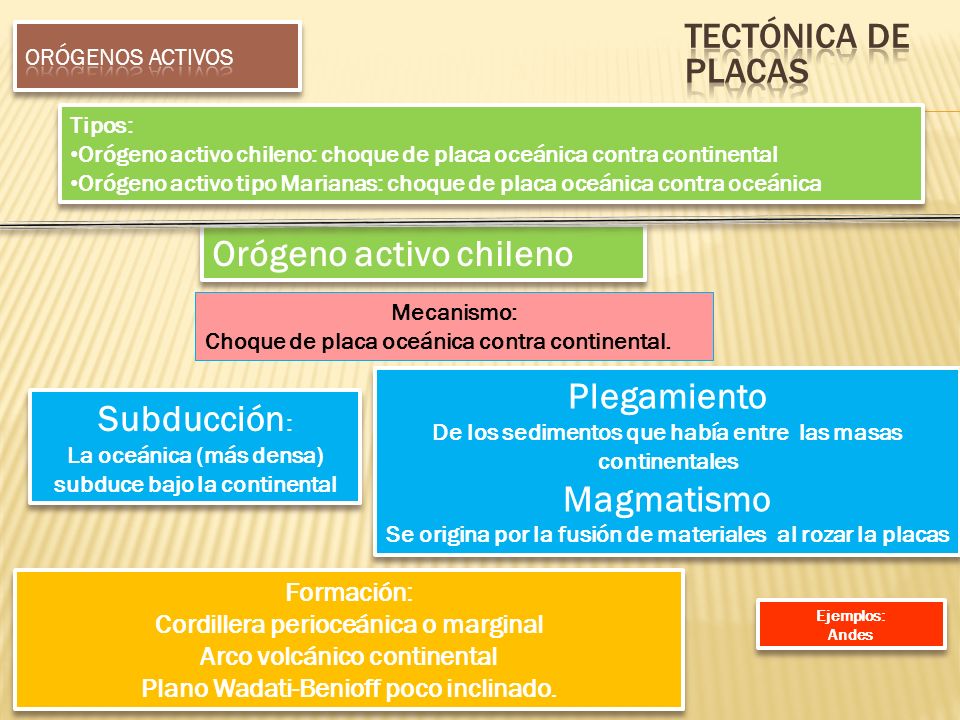

30 Plegamiento Magmatismo Subducción:
Tectónica de placas Orógenos activos Tipos: Orógeno activo chileno: choque de placa oceánica contra continental Orógeno activo tipo Marianas: choque de placa oceánica contra oceánica Orógeno activo chileno Mecanismo: Choque de placa oceánica contra continental. Plegamiento De los sedimentos que había entre las masas continentales Magmatismo Se origina por la fusión de materiales al rozar la placas Subducción: La oceánica (más densa) subduce bajo la continental Formación: Cordillera perioceánica o marginal Arco volcánico continental Plano Wadati-Benioff poco inclinado. Ejemplos: Andes

31 Orógeno activo chileno
Tectónica de placas Orógenos activos Orógeno activo chileno Placa oceánica contra continental Cordillera volcánica continental Fricción de las placas y fusión del material Plano Wadati-Benioff poco inclinado

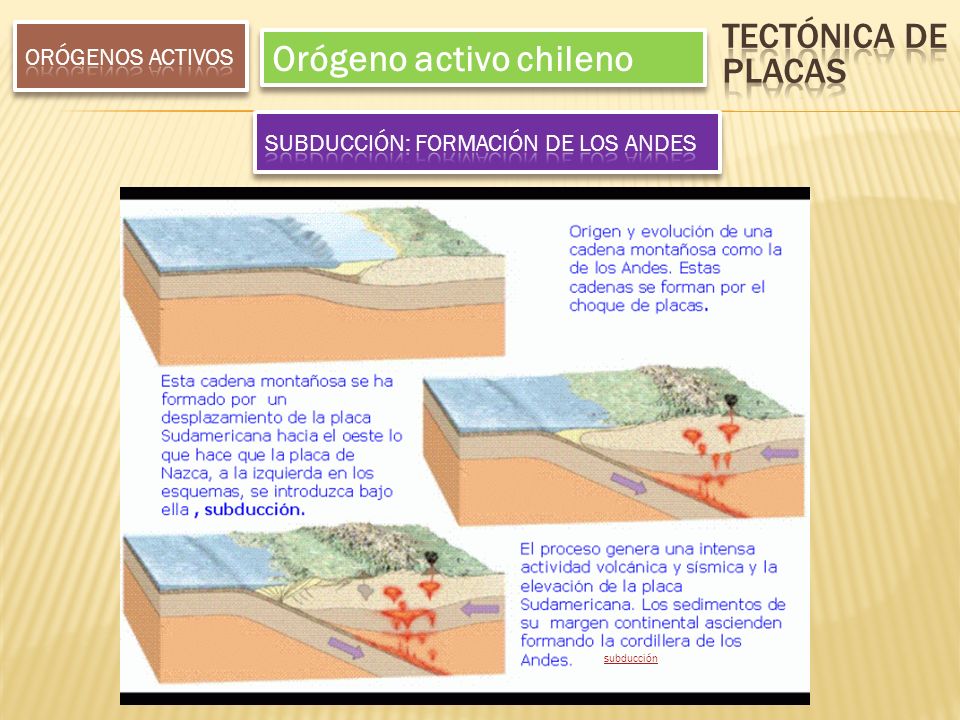

32 Orógeno activo chileno
Tectónica de placas Orógenos activos Orógeno activo chileno Subducción: formación de los andes subducción

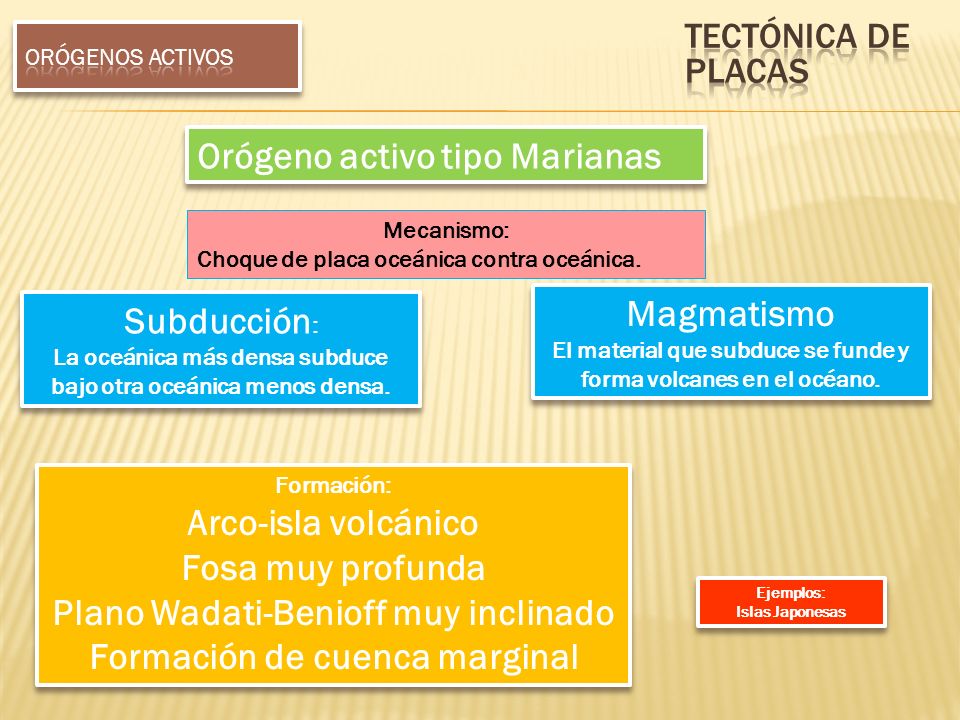

33 Orógeno activo tipo Marianas
Tectónica de placas Orógenos activos Orógeno activo tipo Marianas Mecanismo: Choque de placa oceánica contra oceánica. Magmatismo El material que subduce se funde y forma volcanes en el océano. Subducción: La oceánica más densa subduce bajo otra oceánica menos densa. Formación: Arco-isla volcánico Fosa muy profunda Plano Wadati-Benioff muy inclinado Formación de cuenca marginal Ejemplos: Islas Japonesas

34 Orógeno activo tipo Marianas
Tectónica de placas Orógenos activos Orógeno activo tipo Marianas Arco-isla Fosa muy profunda Plano Wadati-Benioff muy inclinado

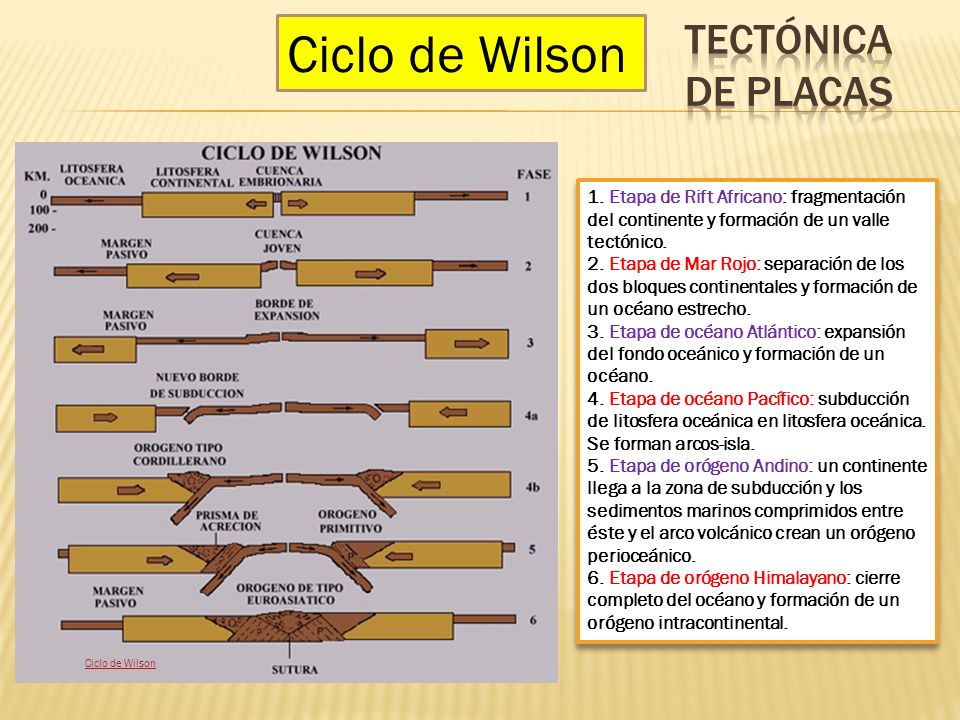

35 Ciclo de Wilson Tectónica de placas
1. Etapa de Rift Africano: fragmentación del continente y formación de un valle tectónico. 2. Etapa de Mar Rojo: separación de los dos bloques continentales y formación de un océano estrecho. 3. Etapa de océano Atlántico: expansión del fondo oceánico y formación de un océano. 4. Etapa de océano Pacífico: subducción de litosfera oceánica en litosfera oceánica. Se forman arcos-isla. 5. Etapa de orógeno Andino: un continente llega a la zona de subducción y los sedimentos marinos comprimidos entre éste y el arco volcánico crean un orógeno perioceánico. 6. Etapa de orógeno Himalayano: cierre completo del océano y formación de un orógeno intracontinental.

36 Ciclo de Wilson Tectónica de placas Ciclo de Wilson
