1 El electrocardiograma normal. Análisis Vectorial del EKG.

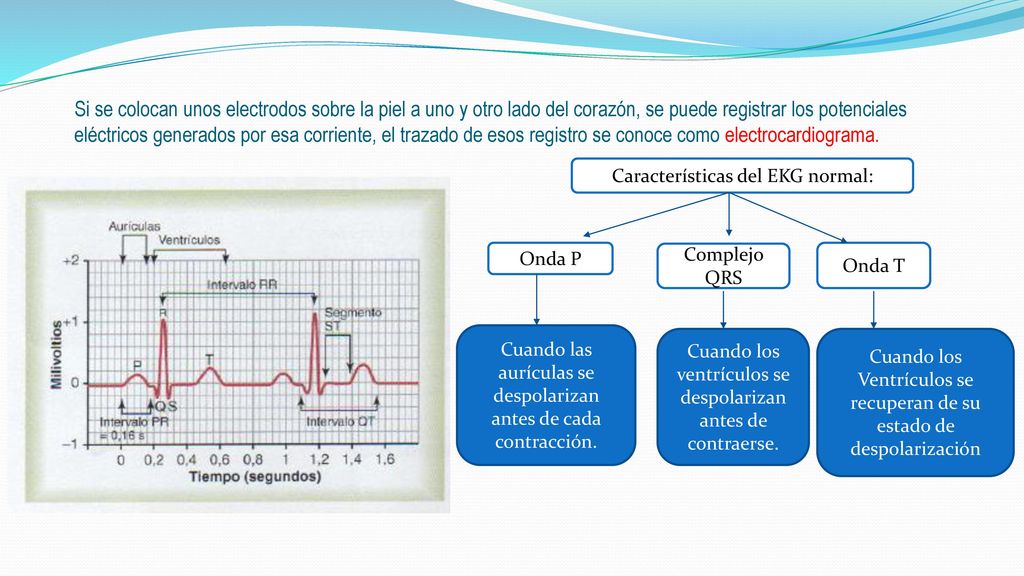

2 Si se colocan unos electrodos sobre la piel a uno y otro lado del corazón, se puede registrar los potenciales eléctricos generados por esa corriente, el trazado de esos registro se conoce como electrocardiograma. Características del EKG normal: Onda P Complejo QRS Onda T Cuando las aurículas se despolarizan antes de cada contracción. Cuando los ventrículos se despolarizan antes de contraerse. Cuando los Ventrículos se recuperan de su estado de despolarización

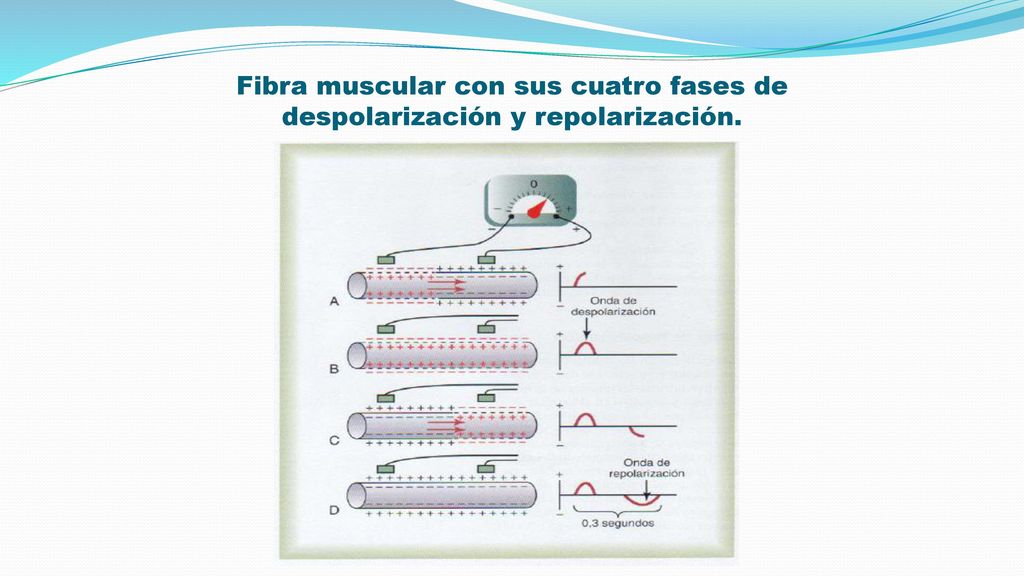

3 Fibra muscular con sus cuatro fases de despolarización y repolarización.

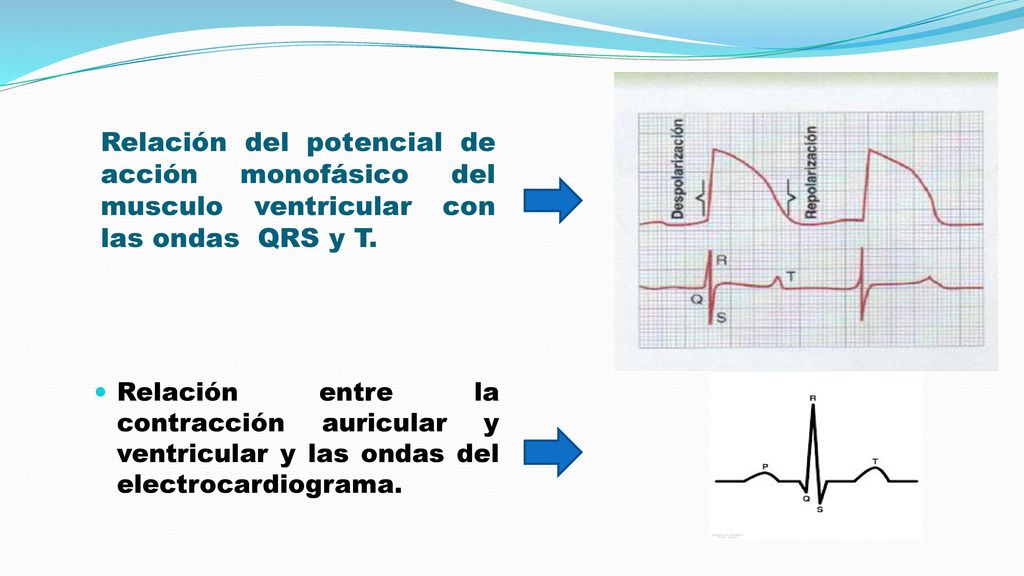

4 Relación del potencial de acción monofásico del musculo ventricular con las ondas QRS y T.
Relación entre la contracción auricular y ventricular y las ondas del electrocardiograma.

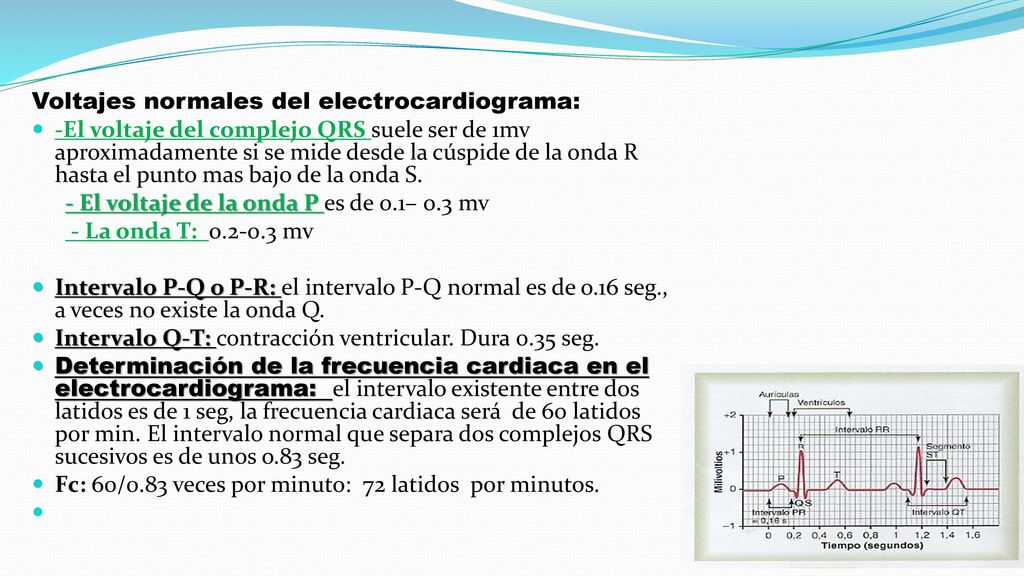

5 Voltajes normales del electrocardiograma:
-El voltaje del complejo QRS suele ser de 1mv aproximadamente si se mide desde la cúspide de la onda R hasta el punto mas bajo de la onda S. - El voltaje de la onda P es de 0.1– 0.3 mv - La onda T: mv Intervalo P-Q o P-R: el intervalo P-Q normal es de o.16 seg., a veces no existe la onda Q. Intervalo Q-T: contracción ventricular. Dura 0.35 seg. Determinación de la frecuencia cardiaca en el electrocardiograma: el intervalo existente entre dos latidos es de 1 seg, la frecuencia cardiaca será de 60 latidos por min. El intervalo normal que separa dos complejos QRS sucesivos es de unos o.83 seg. Fc: 60/0.83 veces por minuto: 72 latidos por minutos.

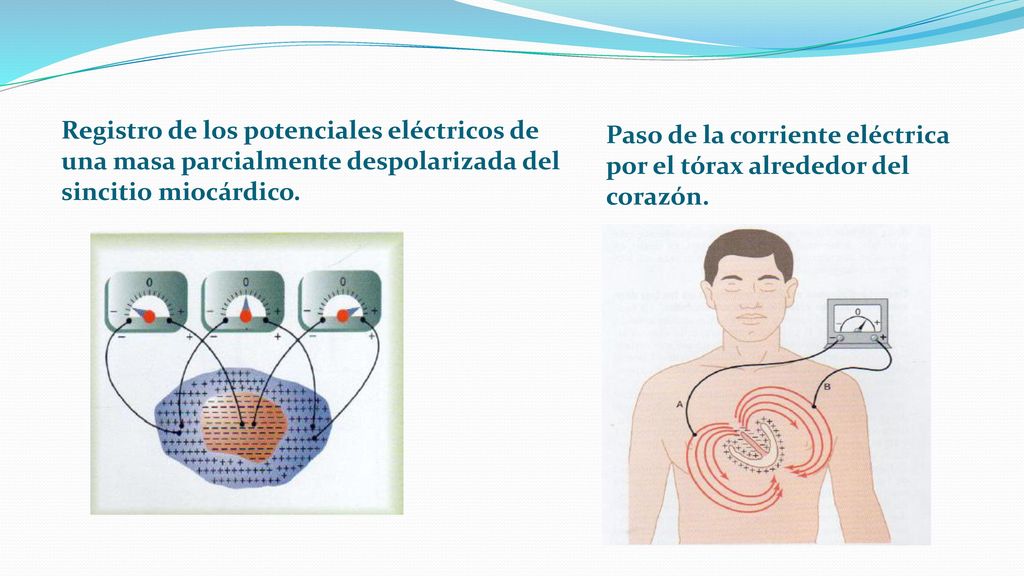

6 Registro de los potenciales eléctricos de una masa parcialmente despolarizada del sincitio miocárdico. Paso de la corriente eléctrica por el tórax alrededor del corazón.

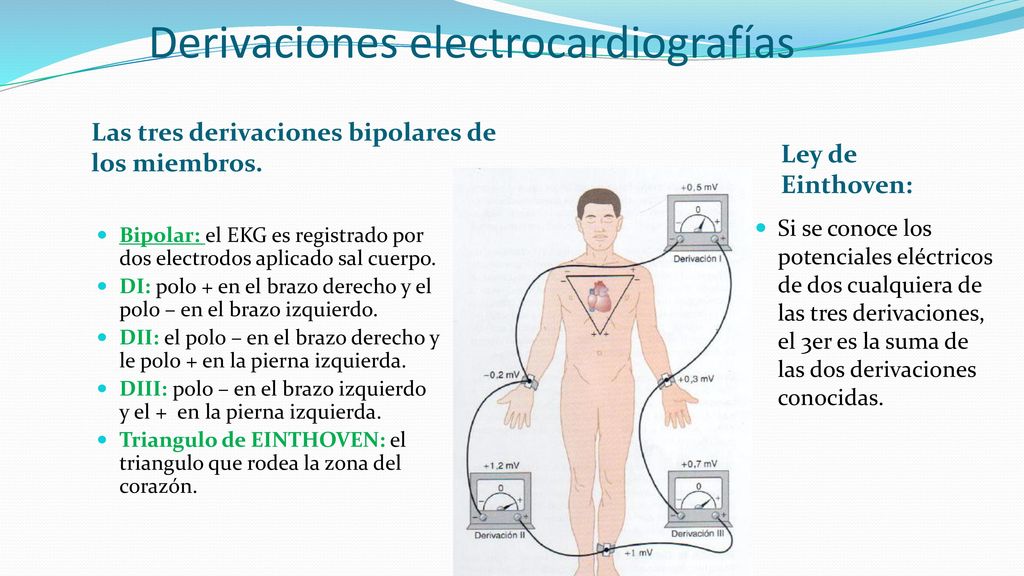

7 Derivaciones electrocardiografías
Las tres derivaciones bipolares de los miembros. Ley de Einthoven: Si se conoce los potenciales eléctricos de dos cualquiera de las tres derivaciones, el 3er es la suma de las dos derivaciones conocidas. Bipolar: el EKG es registrado por dos electrodos aplicado sal cuerpo. DI: polo + en el brazo derecho y el polo – en el brazo izquierdo. DII: el polo – en el brazo derecho y le polo + en la pierna izquierda. DIII: polo – en el brazo izquierdo y el + en la pierna izquierda. Triangulo de EINTHOVEN: el triangulo que rodea la zona del corazón.

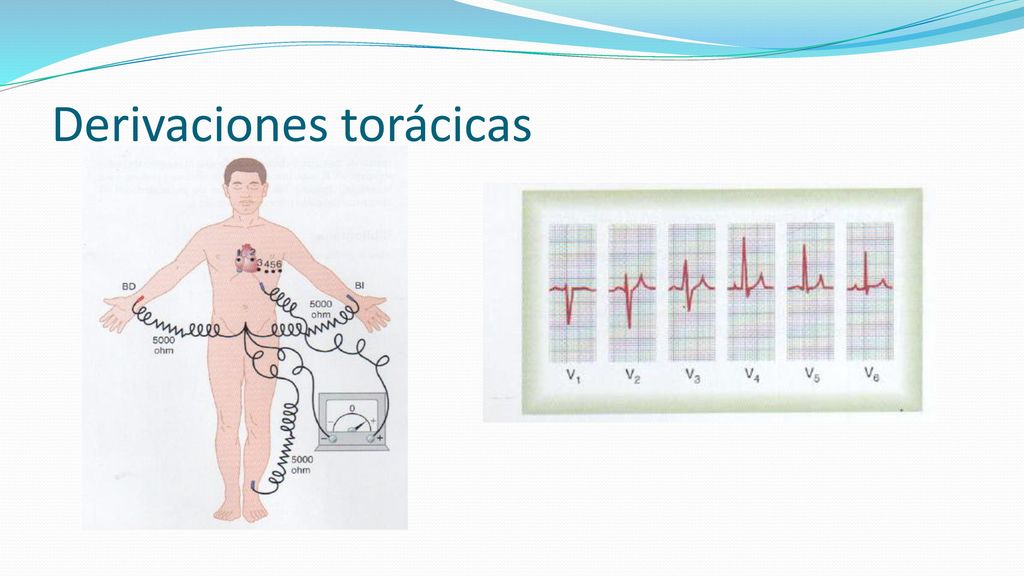

8 Derivaciones torácicas

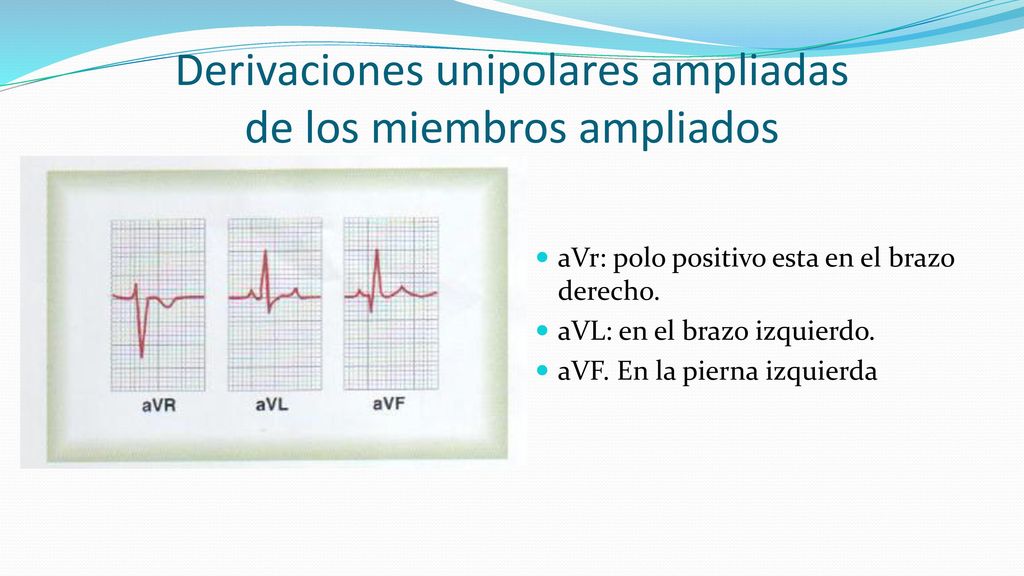

9 Derivaciones unipolares ampliadas de los miembros ampliados
aVr: polo positivo esta en el brazo derecho. aVL: en el brazo izquierdo. aVF. En la pierna izquierda

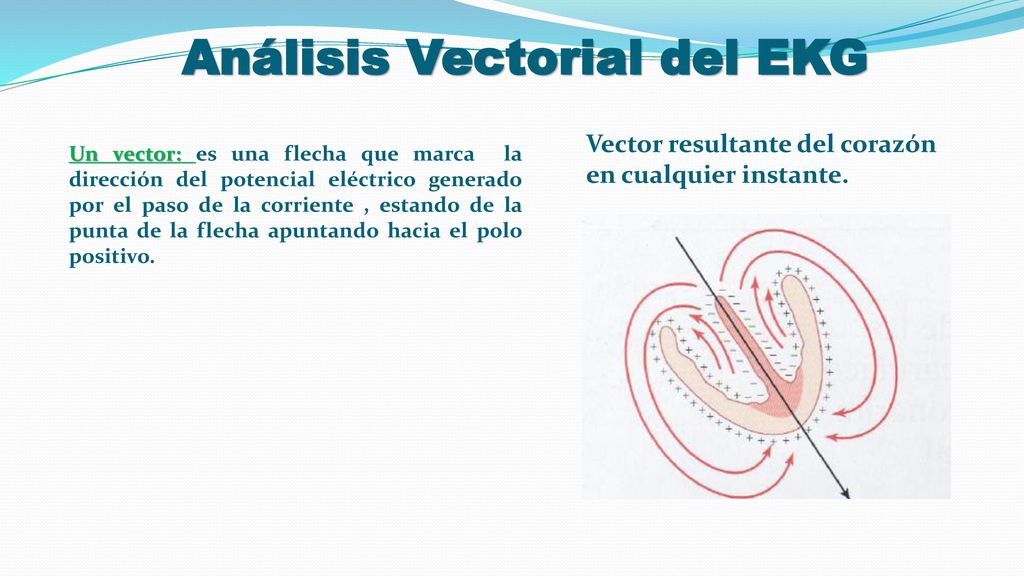

10 Análisis Vectorial del EKG
Vector resultante del corazón en cualquier instante. Un vector: es una flecha que marca la dirección del potencial eléctrico generado por el paso de la corriente , estando de la punta de la flecha apuntando hacia el polo positivo.

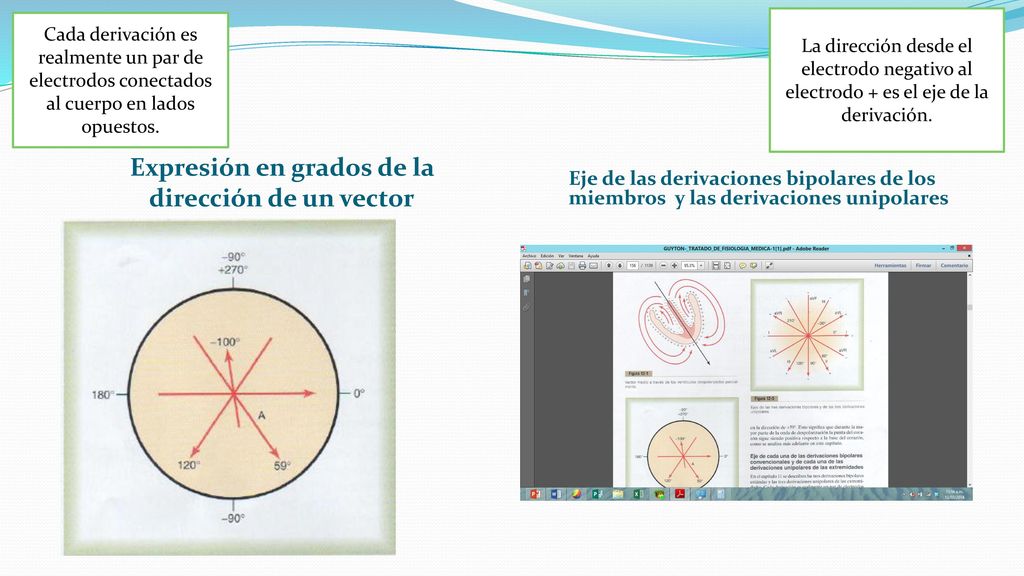

11 Expresión en grados de la dirección de un vector
Cada derivación es realmente un par de electrodos conectados al cuerpo en lados opuestos. La dirección desde el electrodo negativo al electrodo + es el eje de la derivación. Expresión en grados de la dirección de un vector Eje de las derivaciones bipolares de los miembros y las derivaciones unipolares

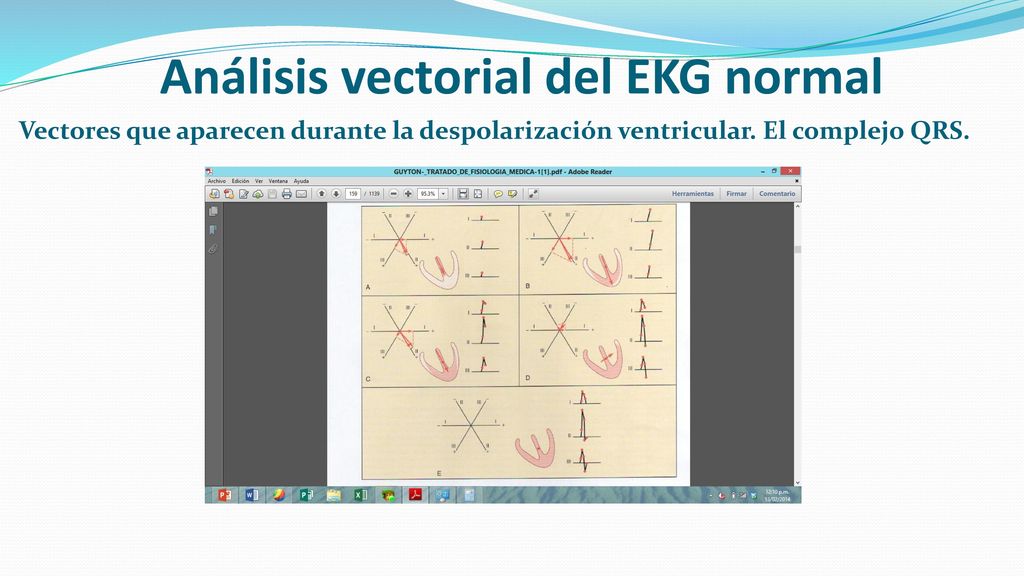

12 Análisis vectorial del EKG normal
Vectores que aparecen durante la despolarización ventricular. El complejo QRS.

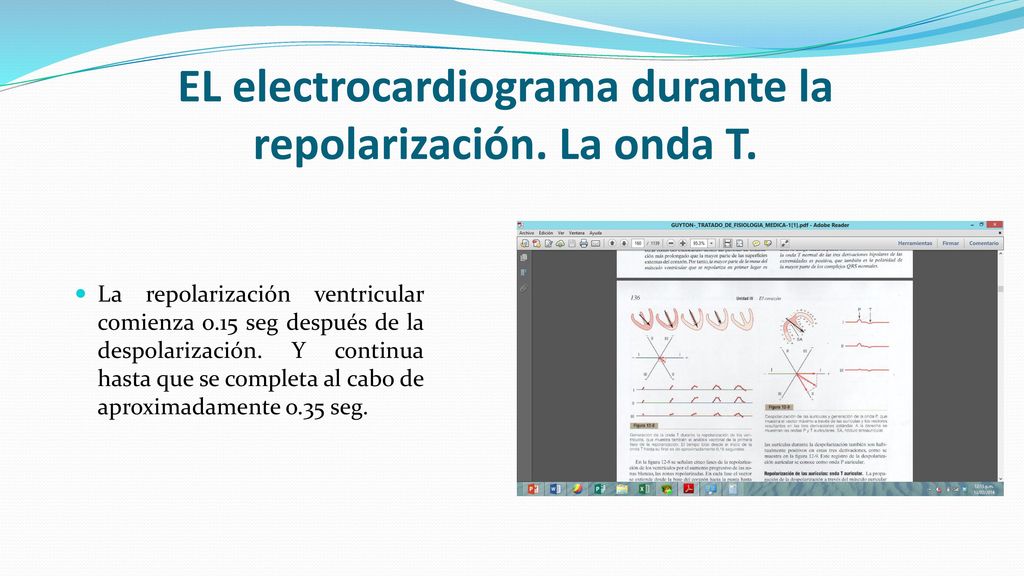

13 EL electrocardiograma durante la repolarización. La onda T.
La repolarización ventricular comienza o.15 seg después de la despolarización. Y continua hasta que se completa al cabo de aproximadamente o.35 seg.

14 Despolarización de las aurículas. La onda P.
Comienza en el nodo sinodal y se propaga por las aurículas en todas direcciones.

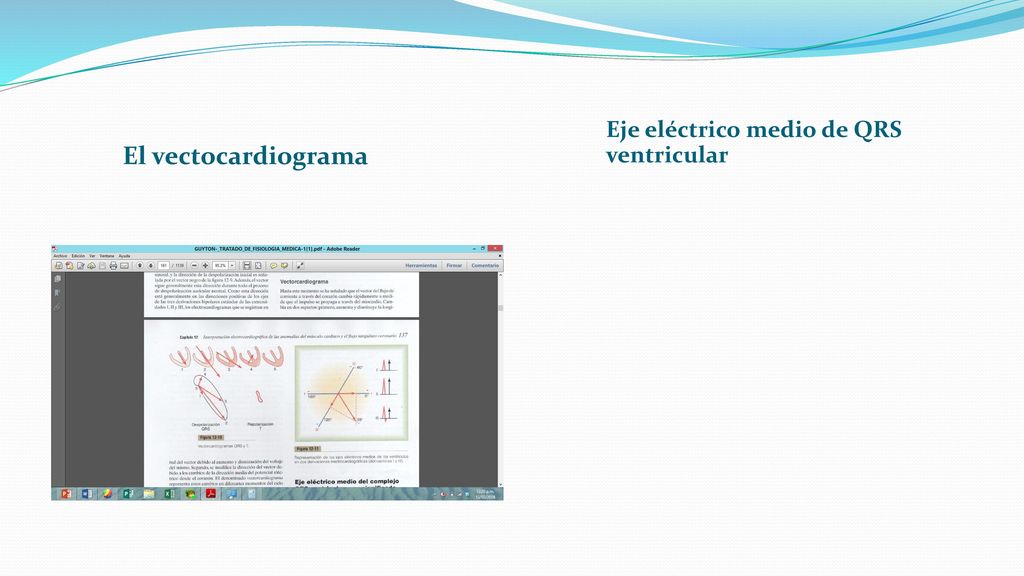

15 El vectocardiograma Eje eléctrico medio de QRS ventricular
