MIDI M usical I nstrument D igital I nterface.

Presentación del tema: "MIDI M usical I nstrument D igital I nterface."— Transcripción de la presentación:

1 MIDI M usical I nstrument D igital I nterface

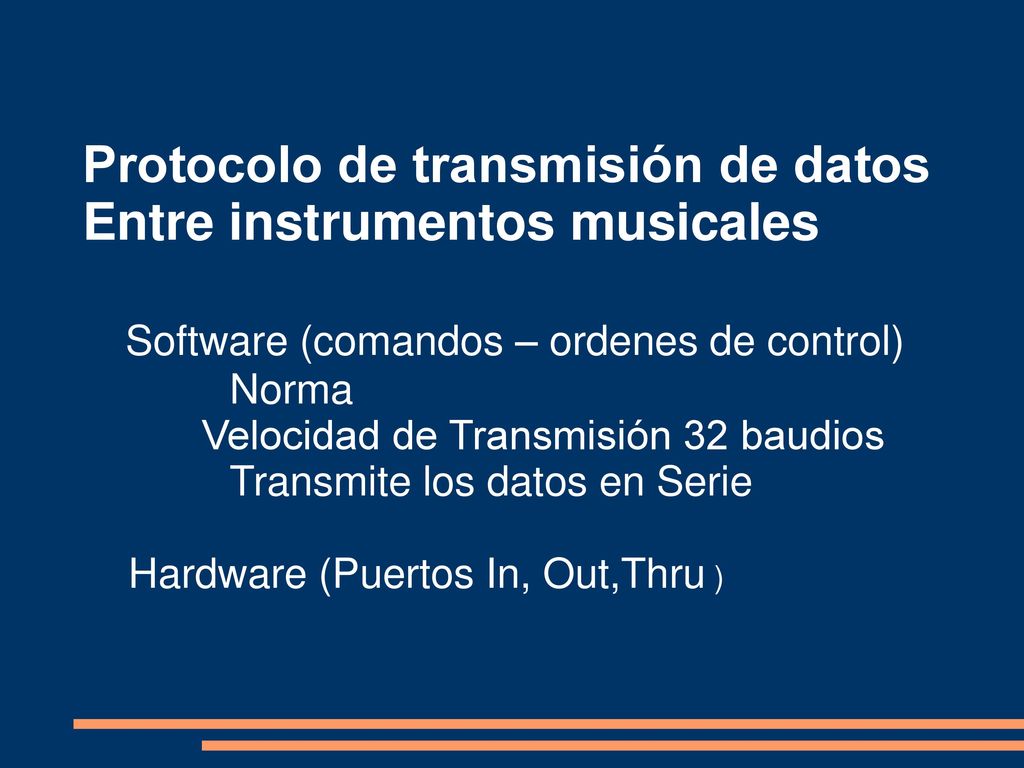

2 Protocolo de transmisión de datos Entre instrumentos musicales
Software (comandos – ordenes de control) Norma Velocidad de Transmisión 32 baudios Transmite los datos en Serie Hardware (Puertos In, Out,Thru )

3 COMUNICACIÓN

4

5

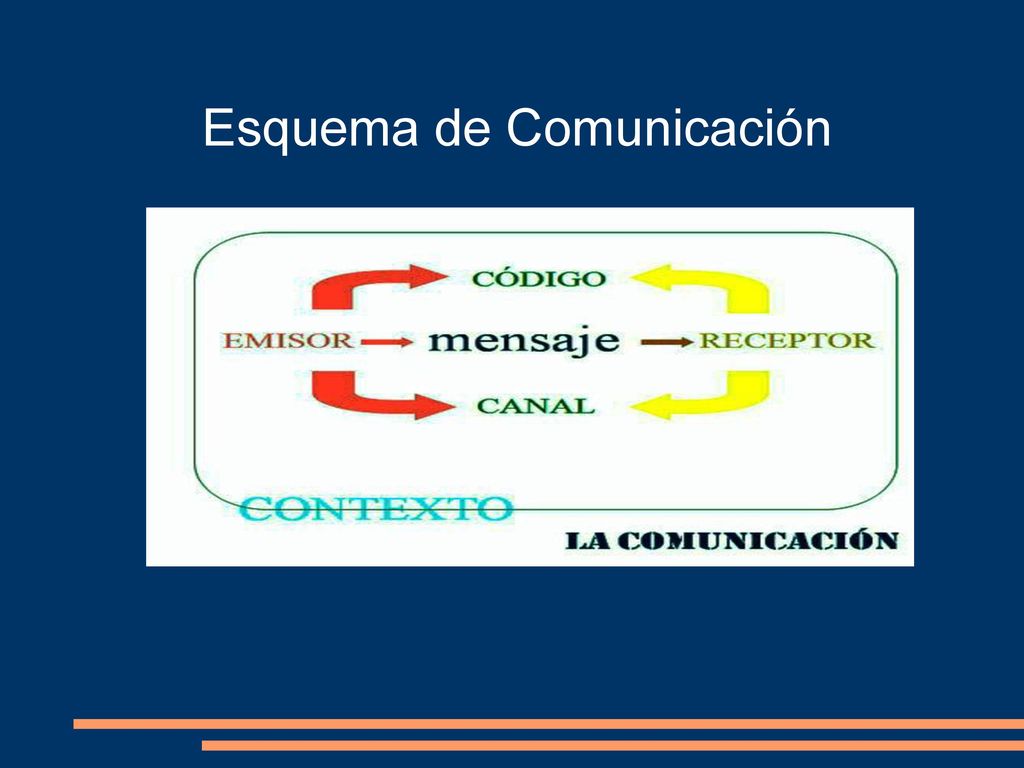

6 Esquema de Comunicación

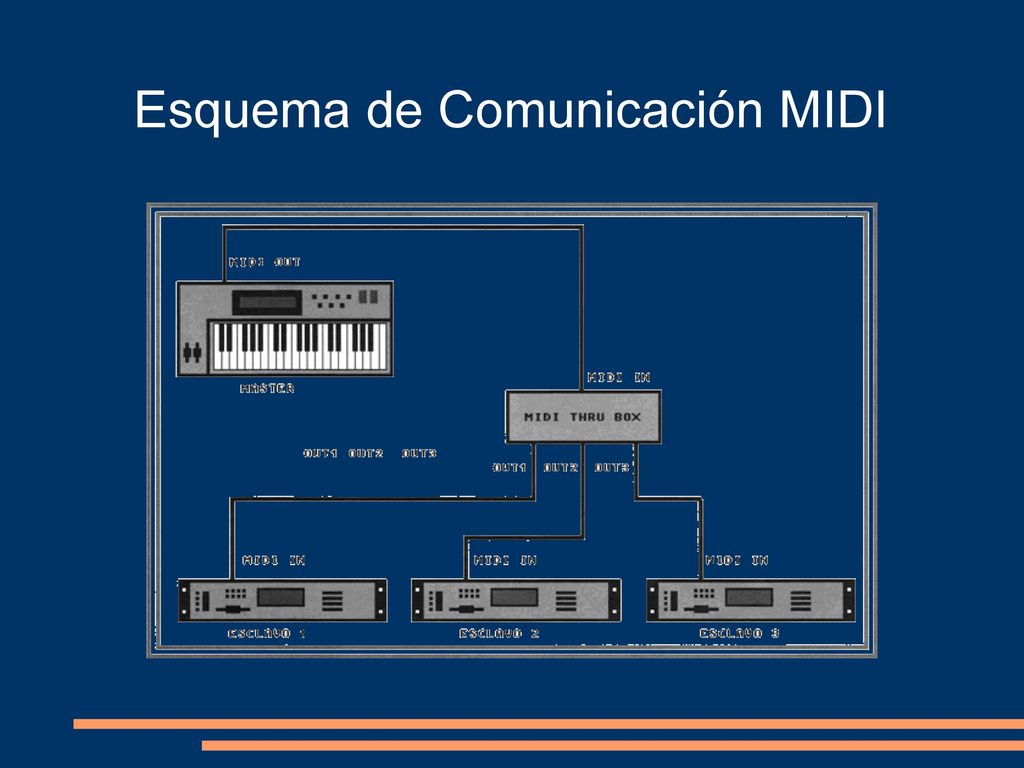

7 Esquema de Comunicación MIDI

8 Solo si tenemos un código en común,
entendemos el mensaje

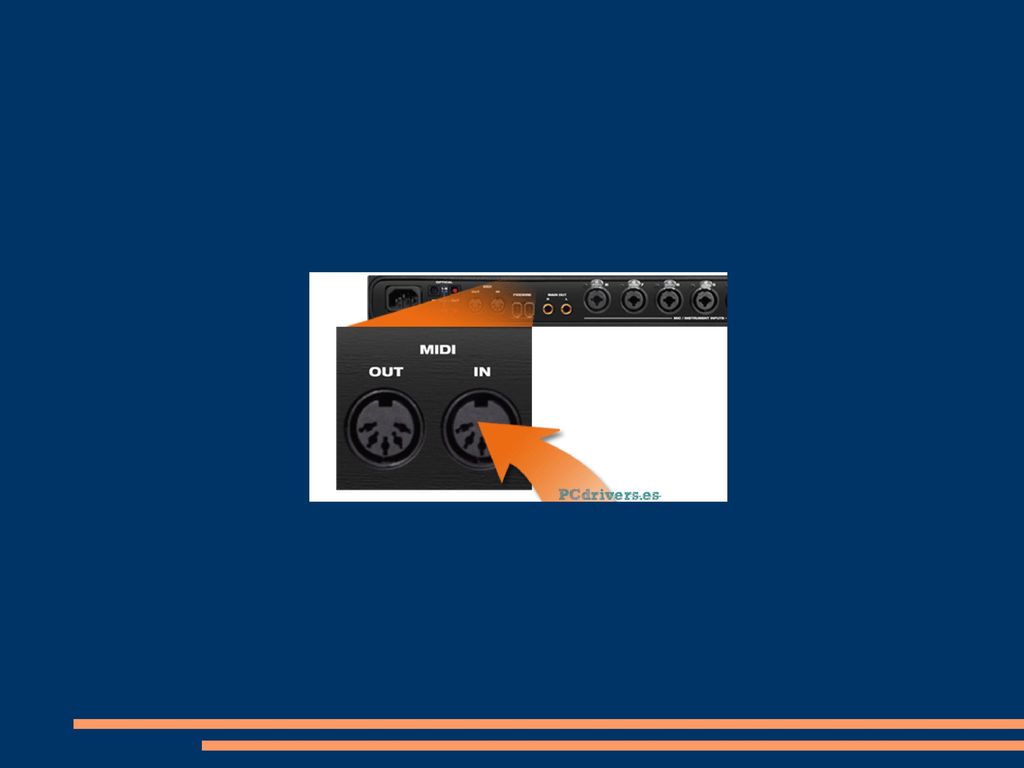

9 Hardware Midi .....Puertos IN OUT THRU

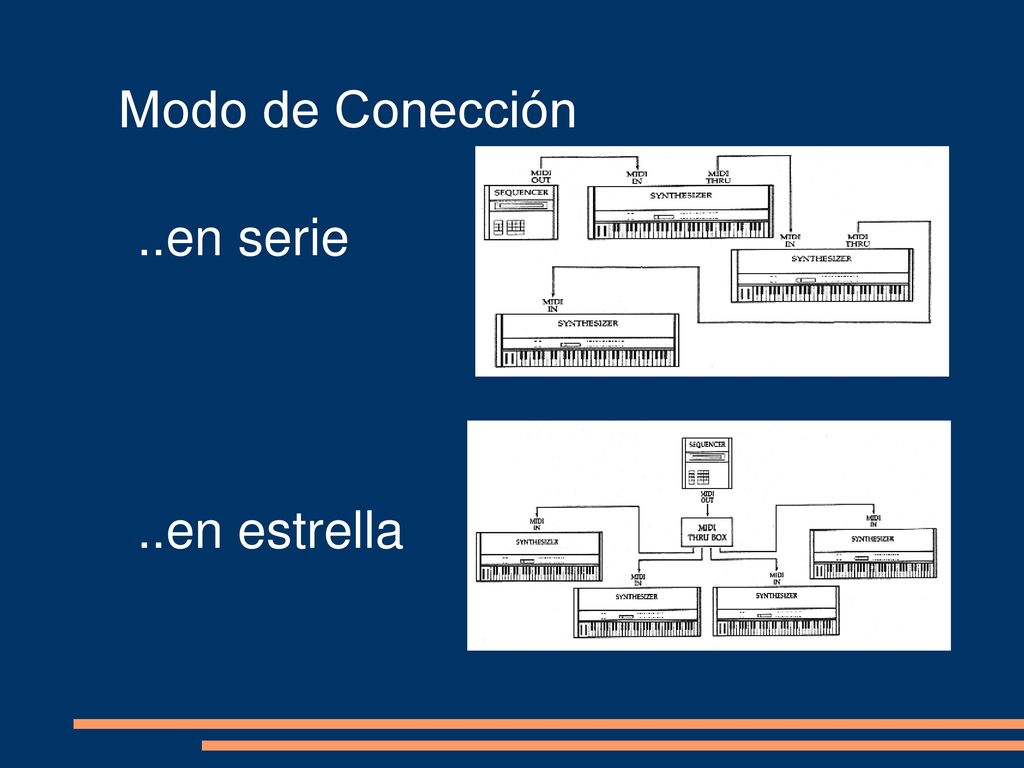

10 Modo de Conección ..en serie ..en estrella

11

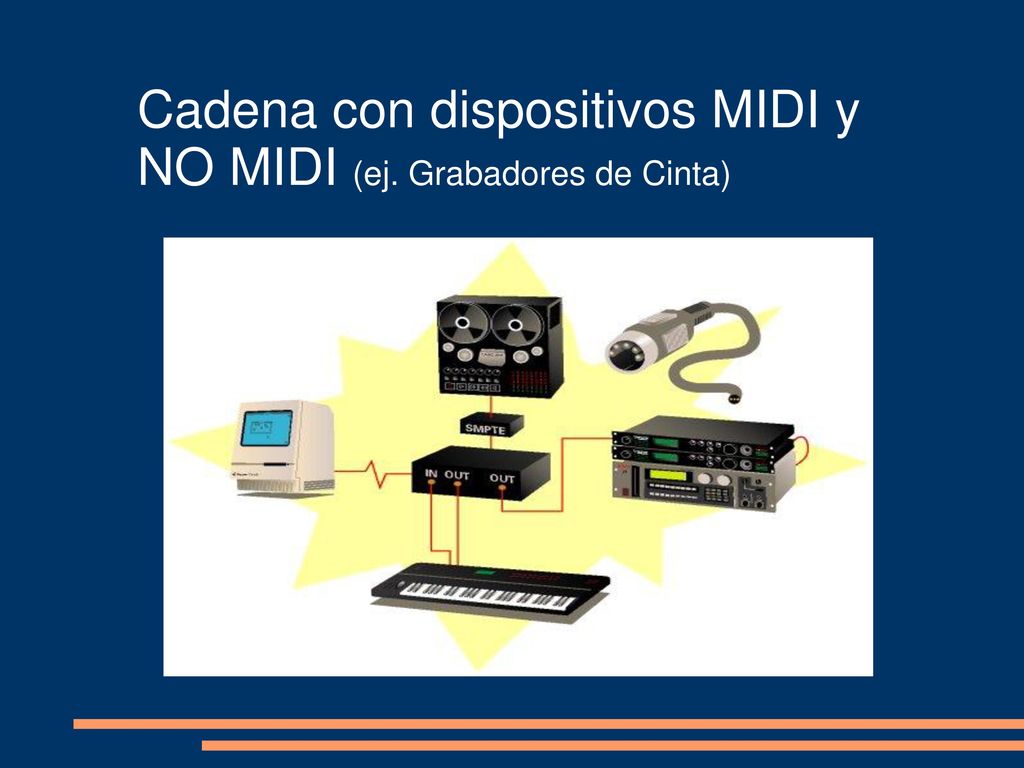

12 Cadena con dispositivos MIDI y
NO MIDI (ej. Grabadores de Cinta)

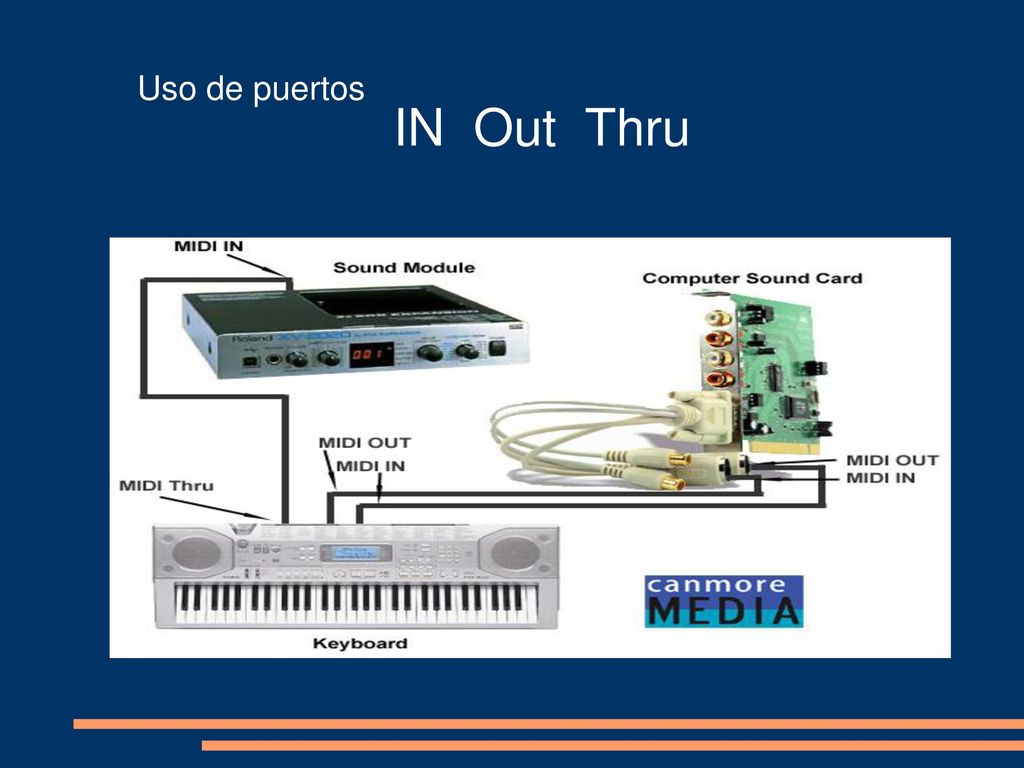

13 Uso de puertos IN Out Thru

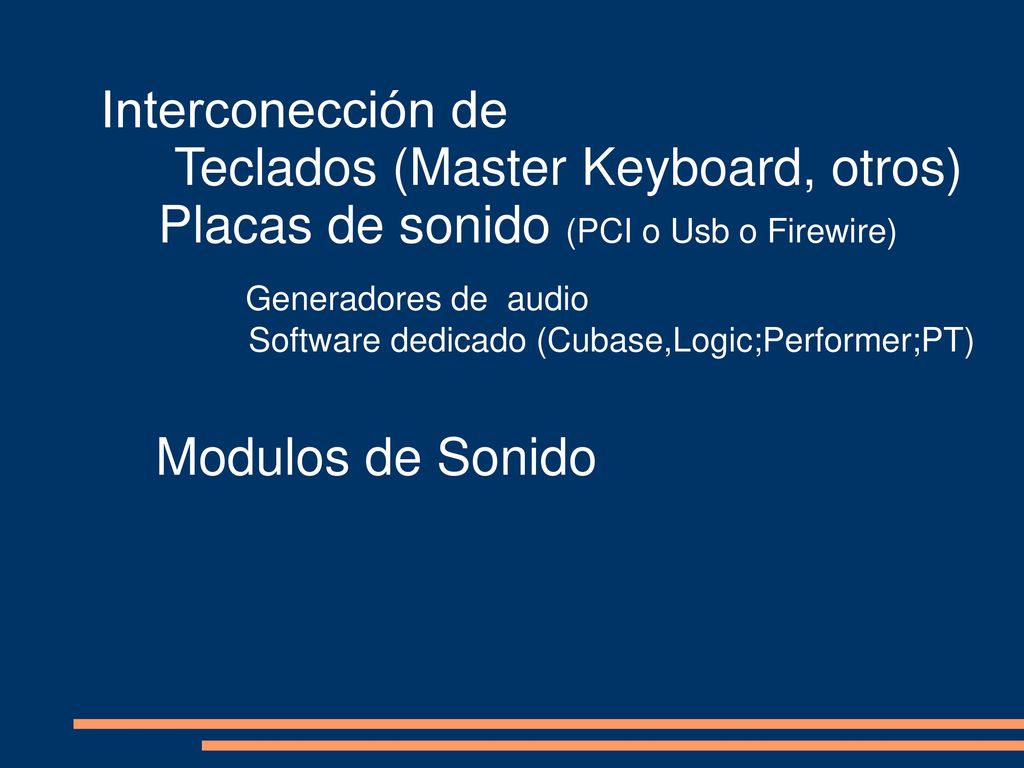

14 Teclados (Master Keyboard, otros)
Interconección de Teclados (Master Keyboard, otros) Placas de sonido (PCI o Usb o Firewire) Generadores de audio Software dedicado (Cubase,Logic;Performer;PT) Modulos de Sonido

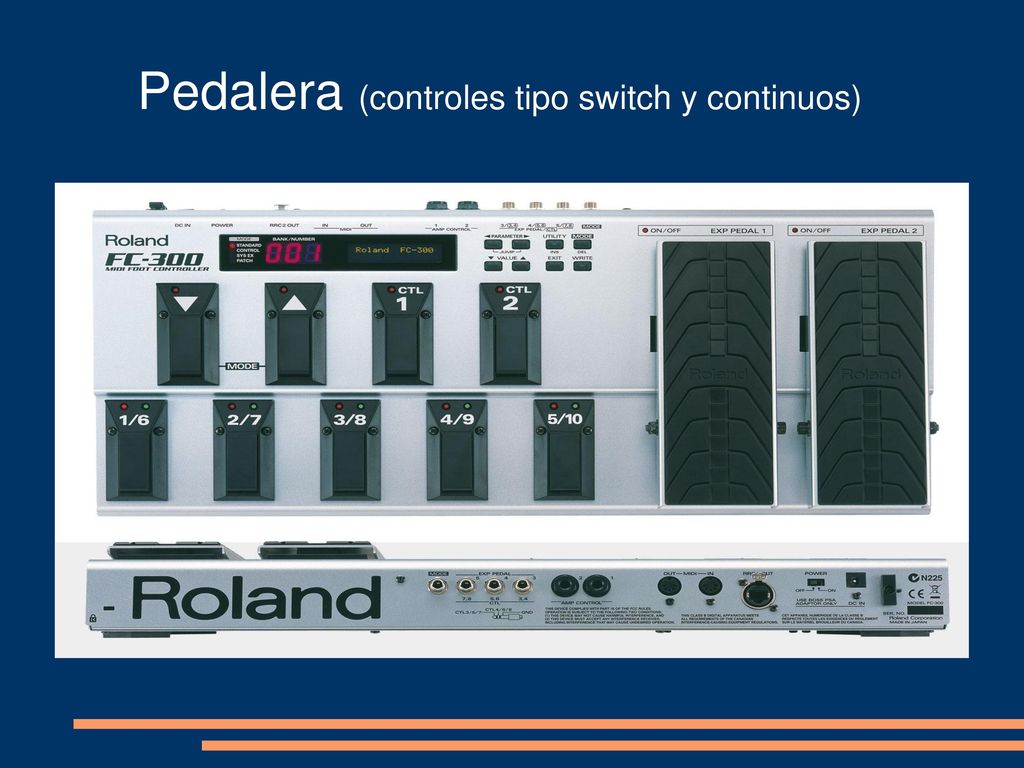

15 Pedalera (controles tipo switch y continuos)

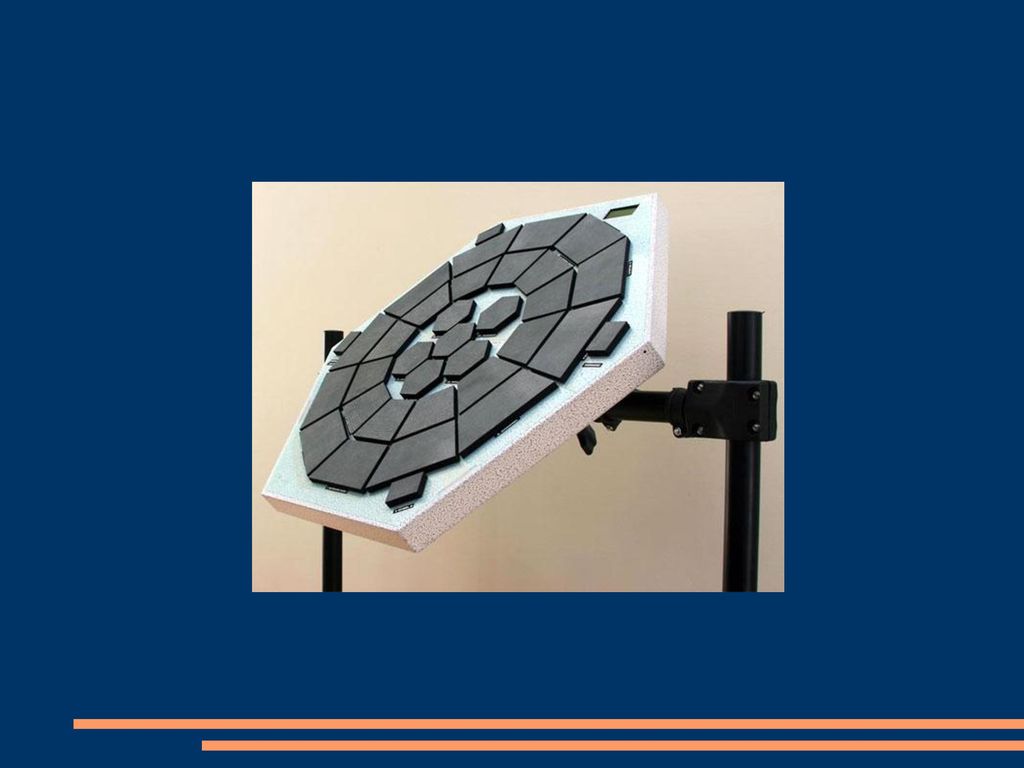

16 Controladores personalizados

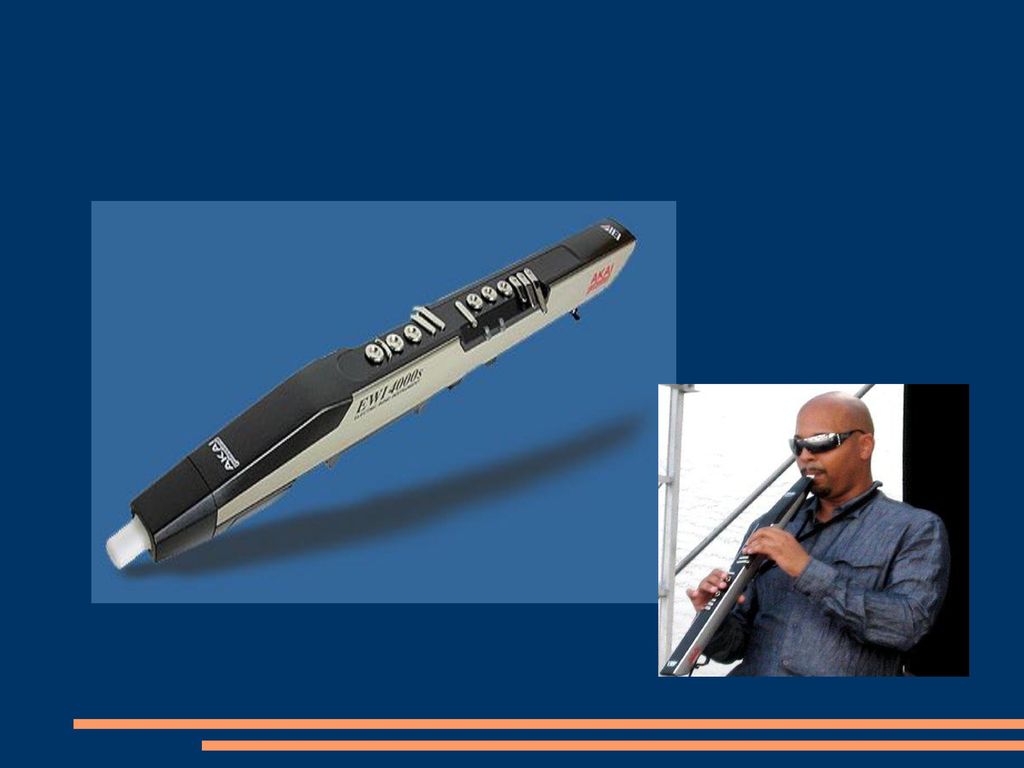

17

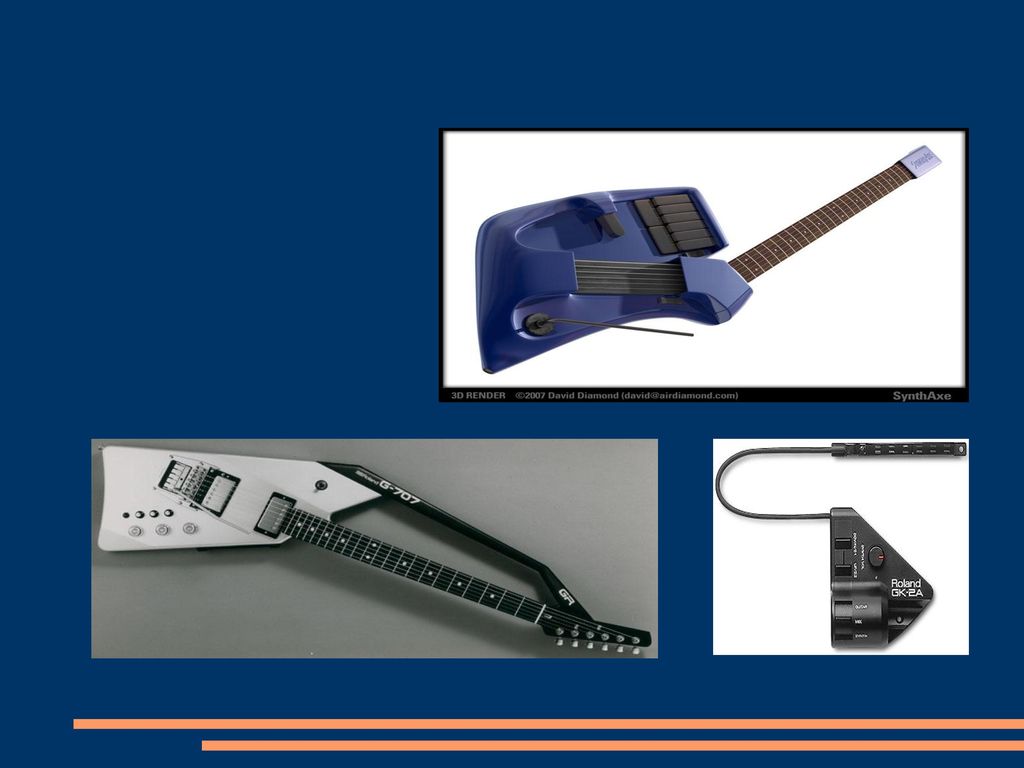

18

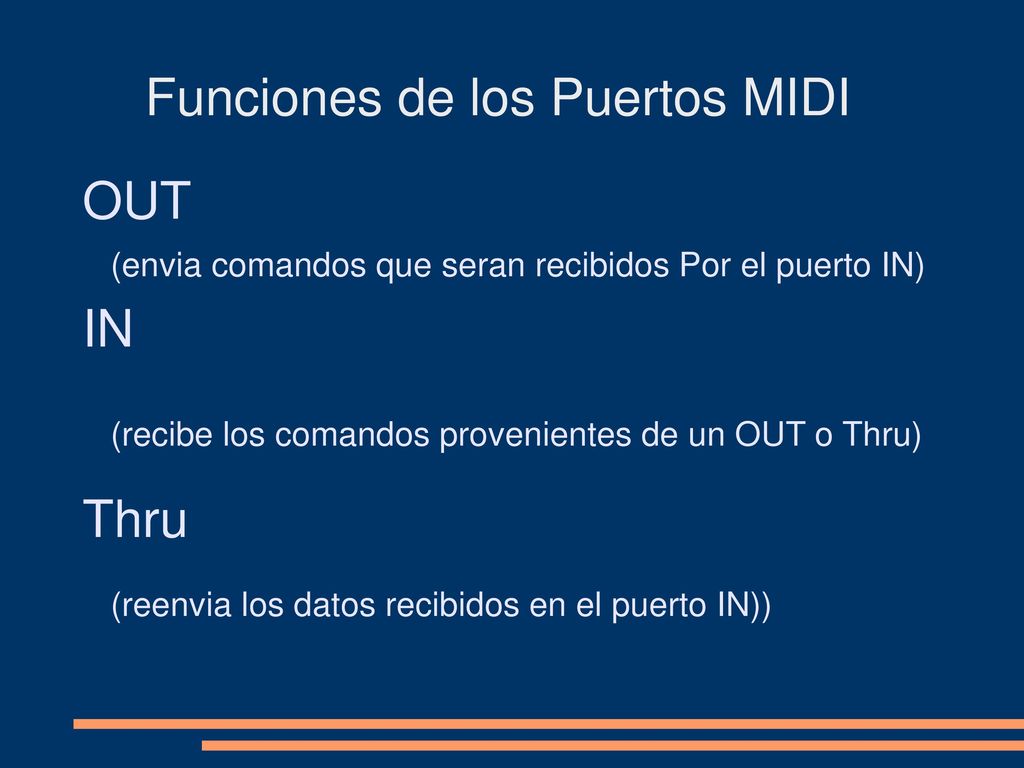

19 Funciones de los Puertos MIDI
OUT (envia comandos que seran recibidos Por el puerto IN) IN (recibe los comandos provenientes de un OUT o Thru) Thru (reenvia los datos recibidos en el puerto IN))

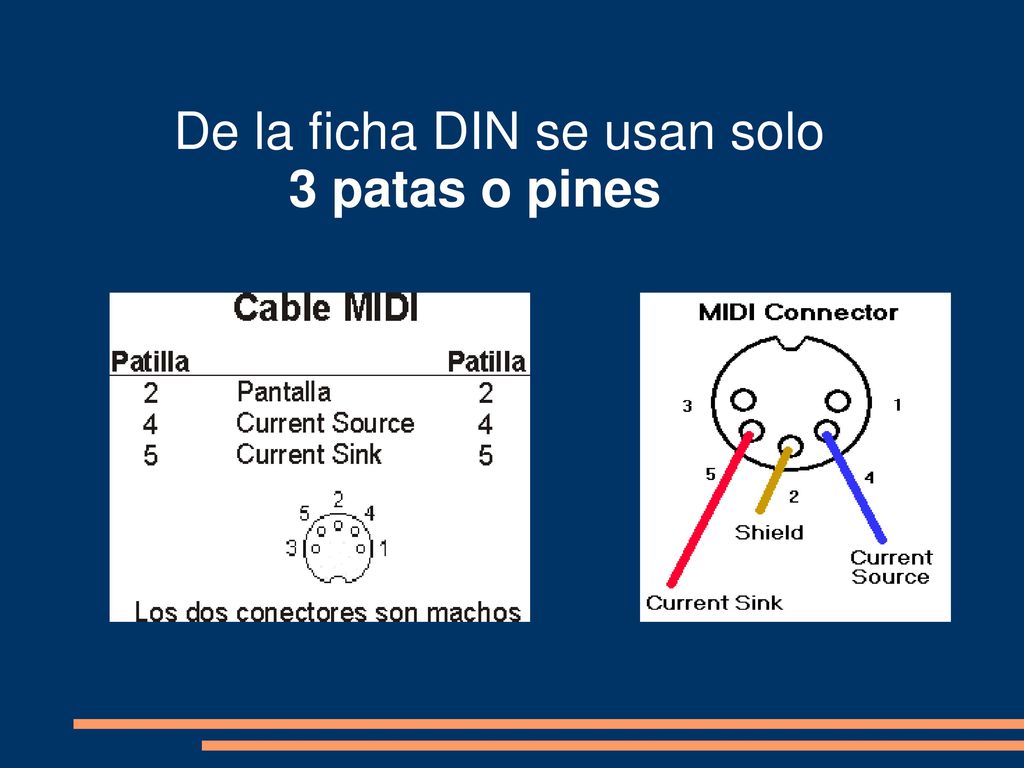

20 De la ficha DIN se usan solo
3 patas o pines

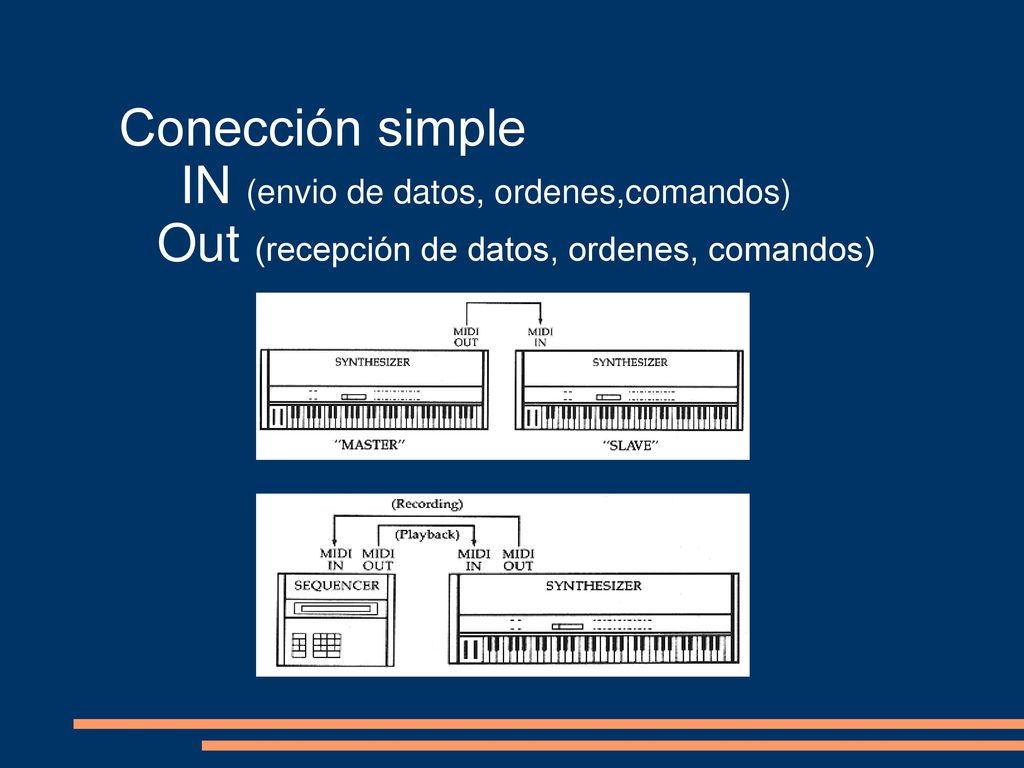

21 Conección simple IN (envio de datos, ordenes,comandos)
Out (recepción de datos, ordenes, comandos)

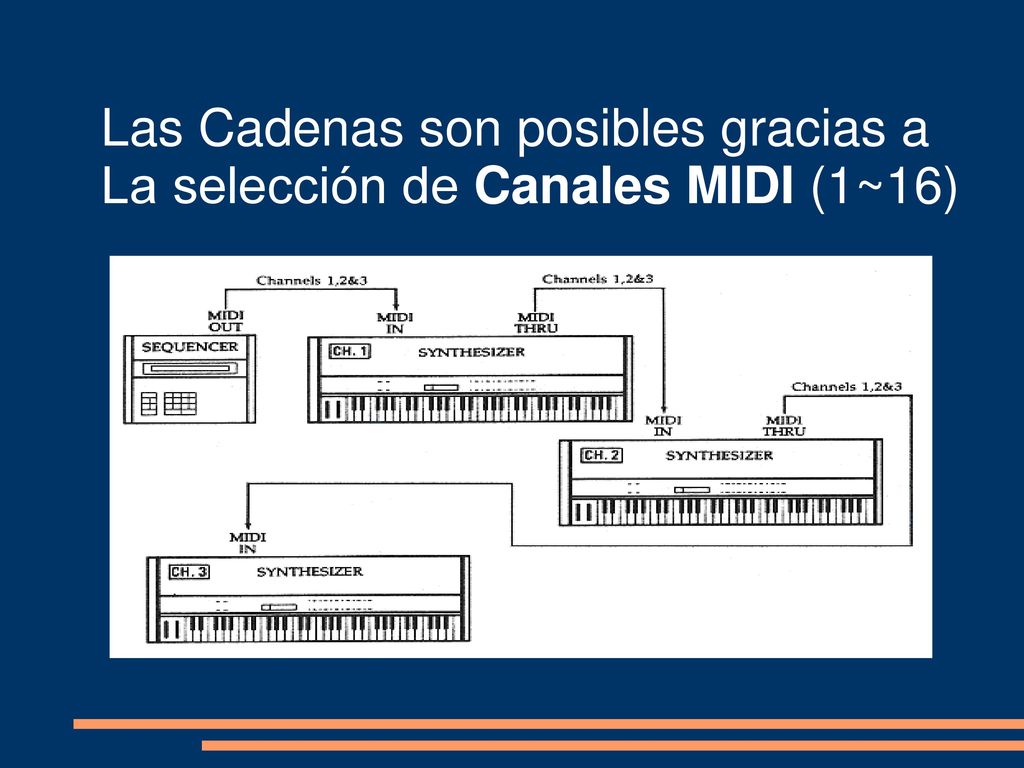

22 Las Cadenas son posibles gracias a
La selección de Canales MIDI (1~16)

23 Puerto MIDI Circuito Optoacoplador Ficha DIN (5 patas 180º)

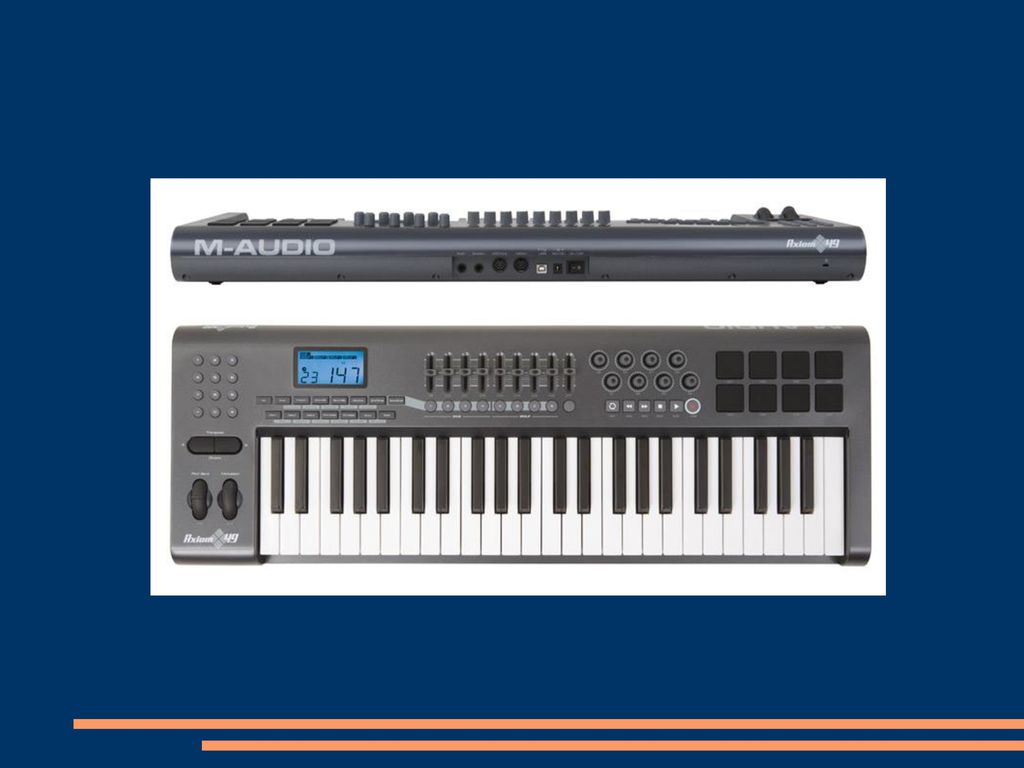

24

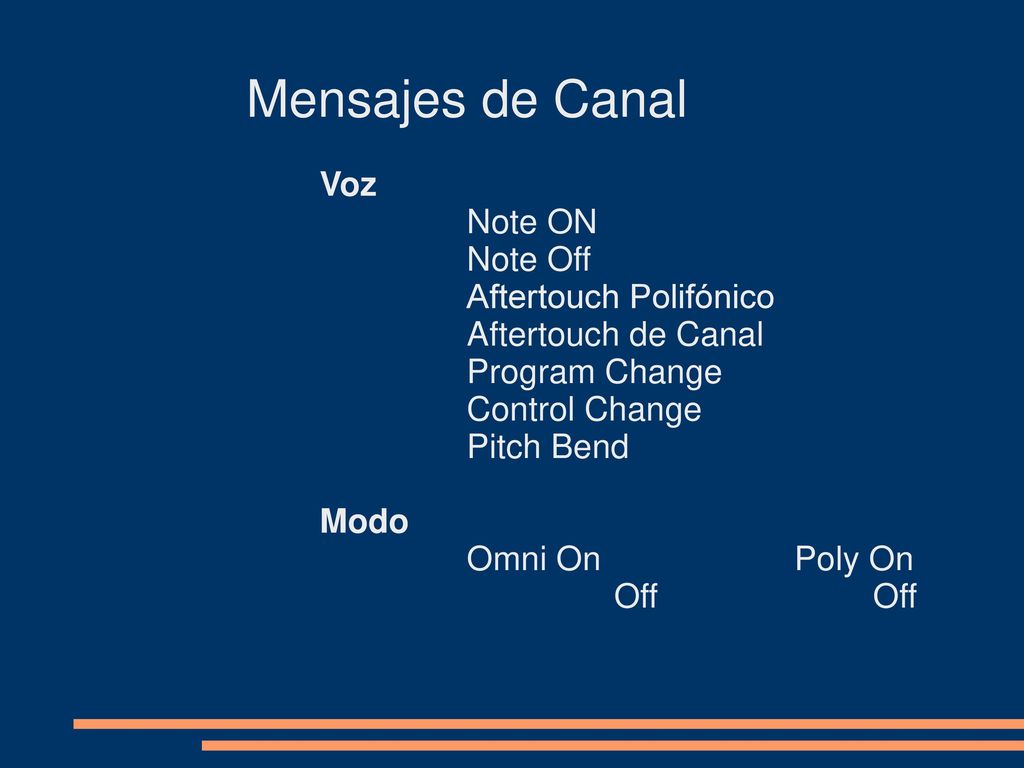

25 Mensajes de Canal Voz Note ON Note Off Aftertouch Polifónico
Aftertouch de Canal Program Change Control Change Pitch Bend Modo Omni On Poly On Off Off

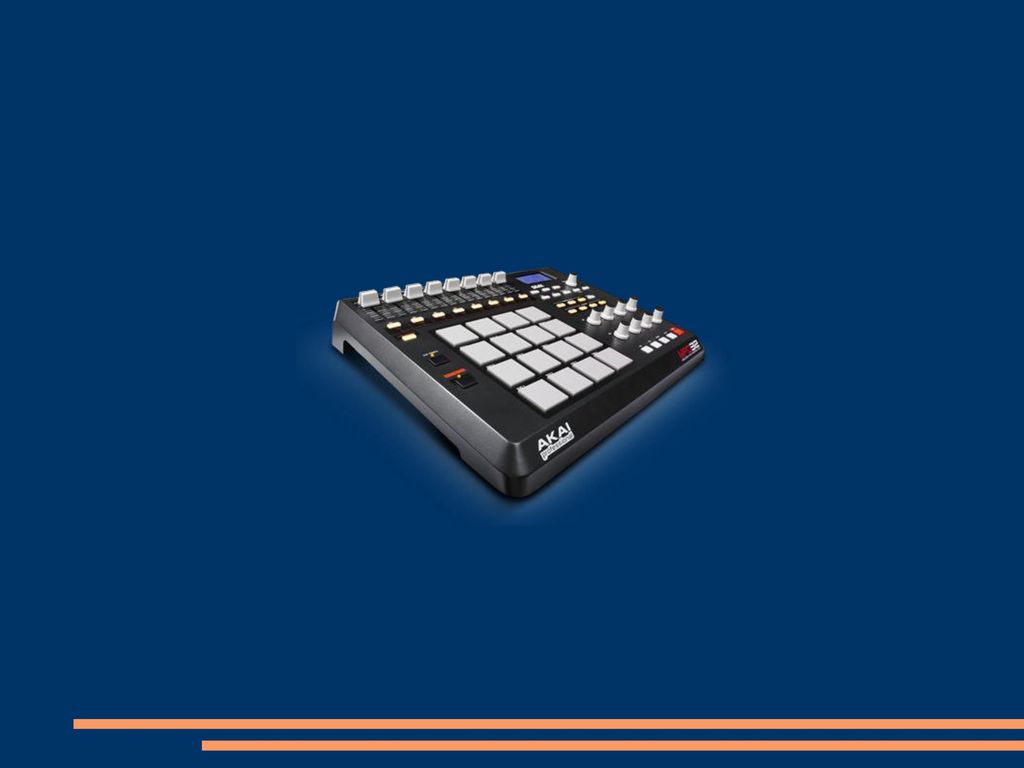

26

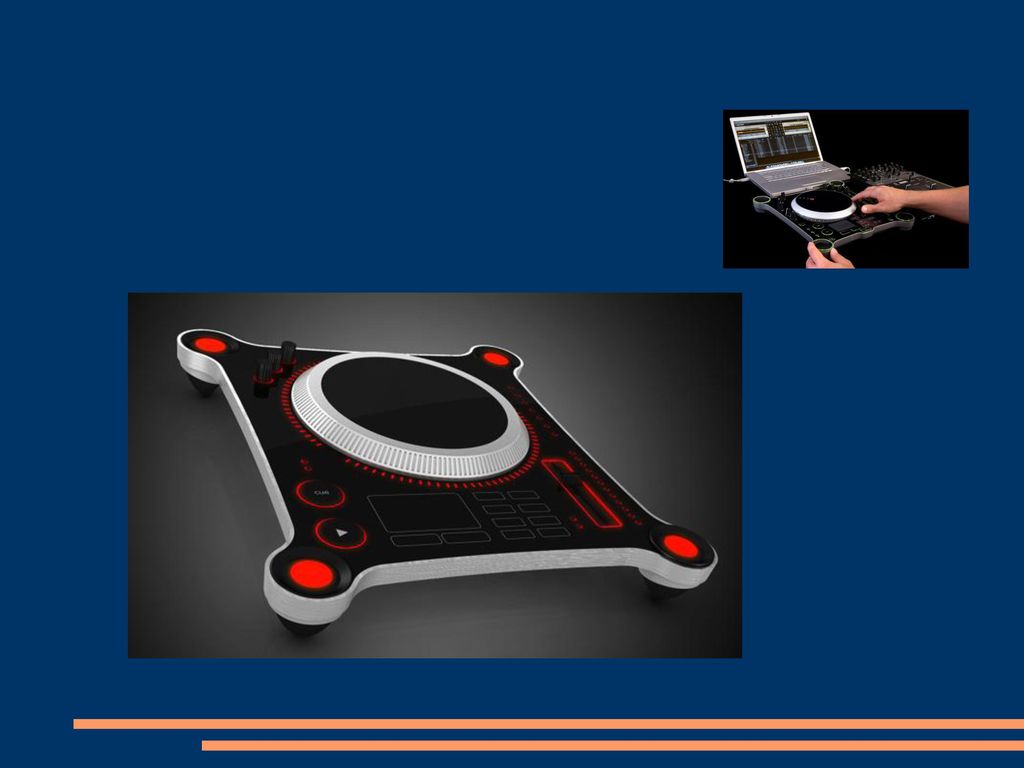

27

28

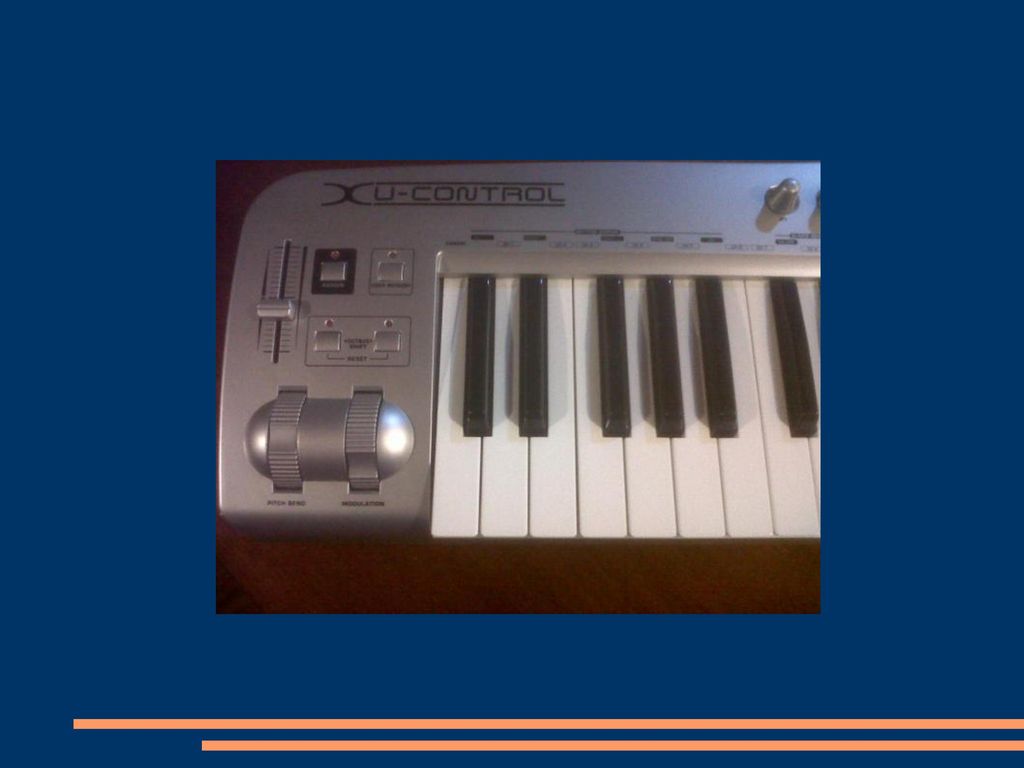

29

30

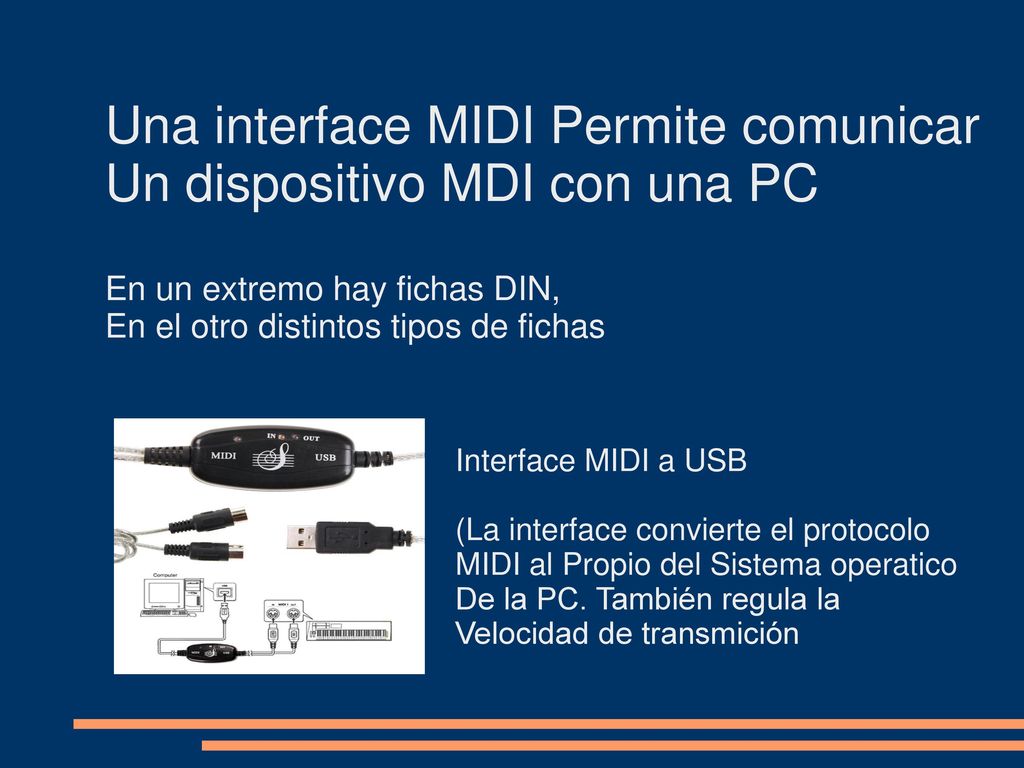

31 Una interface MIDI Permite comunicar Un dispositivo MDI con una PC
En un extremo hay fichas DIN, En el otro distintos tipos de fichas Interface MIDI a USB (La interface convierte el protocolo MIDI al Propio del Sistema operatico De la PC. También regula la Velocidad de transmición

32

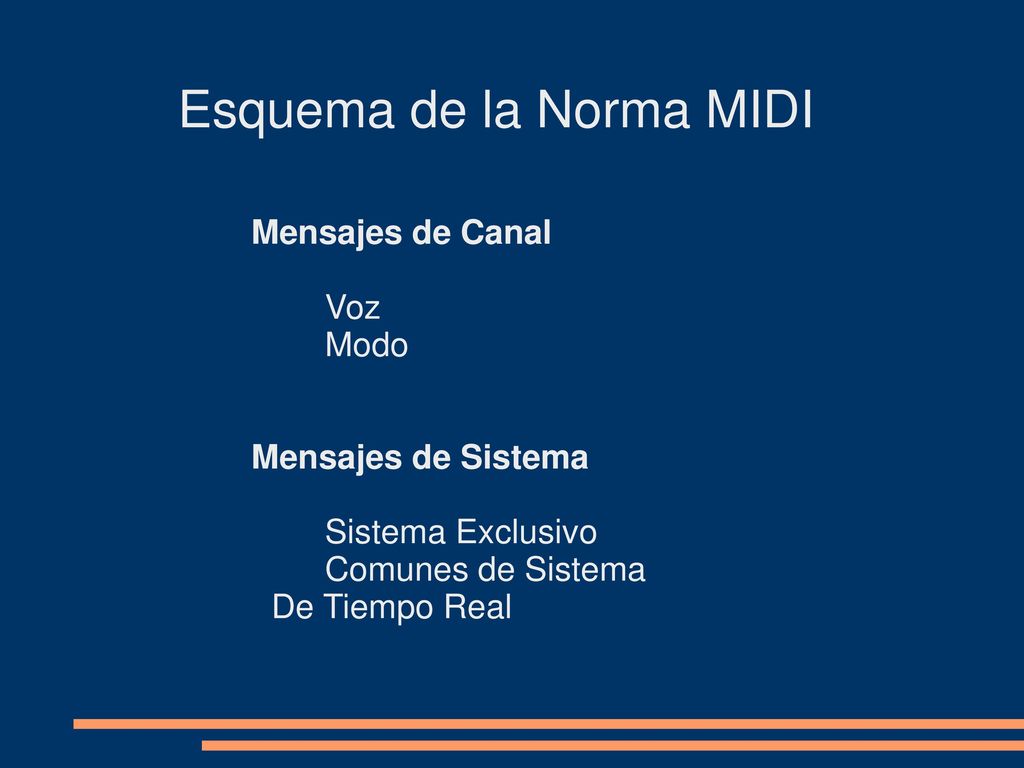

33 Esquema de la Norma MIDI
Mensajes de Canal Voz Modo Mensajes de Sistema Sistema Exclusivo Comunes de Sistema De Tiempo Real

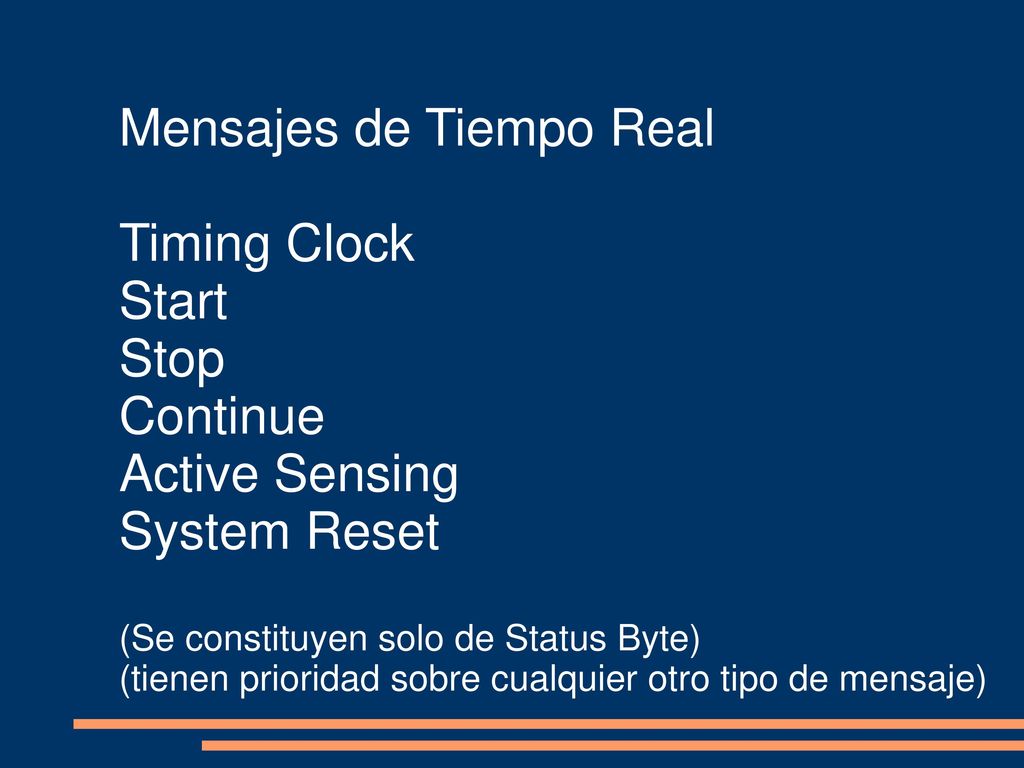

34 Mensajes de Tiempo Real Timing Clock Start Stop Continue
Active Sensing System Reset (Se constituyen solo de Status Byte) (tienen prioridad sobre cualquier otro tipo de mensaje)

35 Mensajes Comunes Midi Time Code (Quarter Frame) Song Position pointer Song Select Tune Request

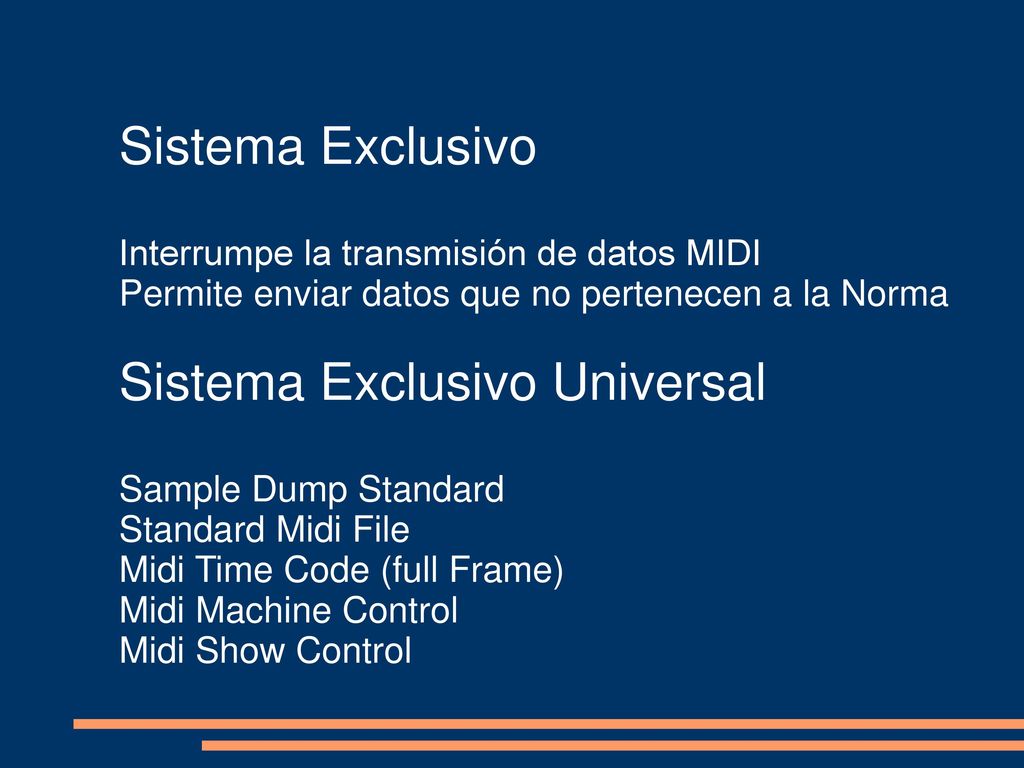

36 Sistema Exclusivo Universal
Interrumpe la transmisión de datos MIDI Permite enviar datos que no pertenecen a la Norma Sistema Exclusivo Universal Sample Dump Standard Standard Midi File Midi Time Code (full Frame) Midi Machine Control Midi Show Control

37 Esquema de la Norma MIDI
Mensajes de Canal Voz Modo Mensajes de Sistema Sistema Exclusivo Comunes de Sistema De Tiempo Real

38 Mensajes de Canal Voz Note ON Note Off Aftertouch Polifónico
Aftertouch de Canal Program Change Control Change Pitch Bend Modo Omni On Poly On Off Off

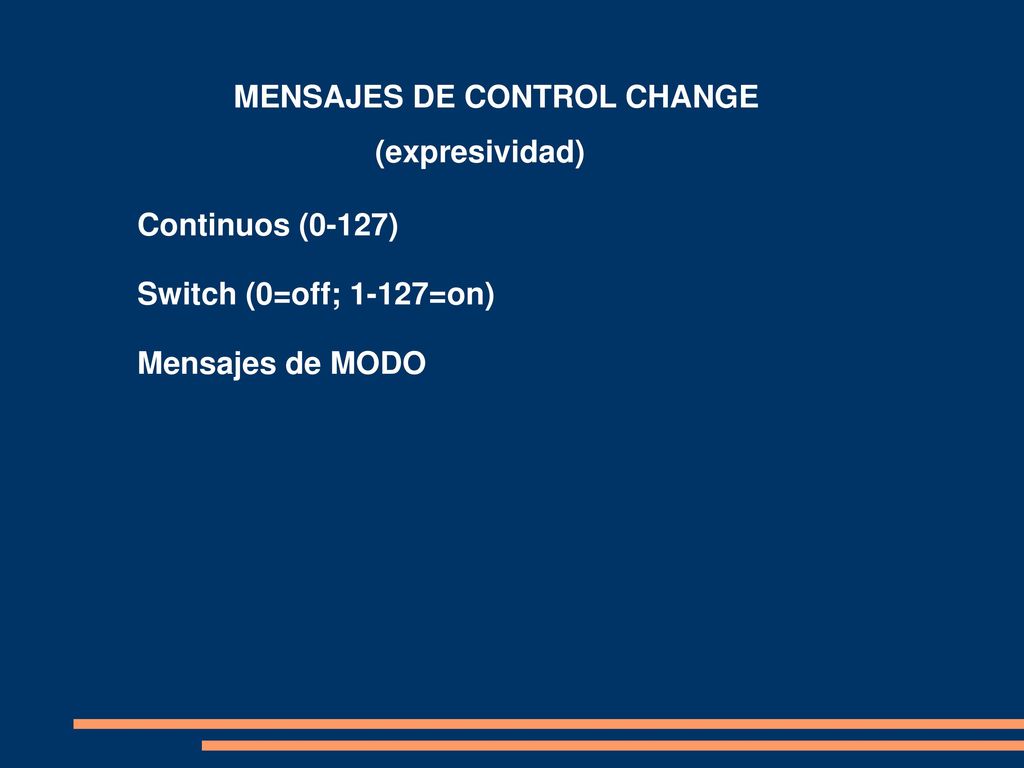

39 MENSAJES DE CONTROL CHANGE
(expresividad) Continuos (0-127) Switch (0=off; 1-127=on) Mensajes de MODO

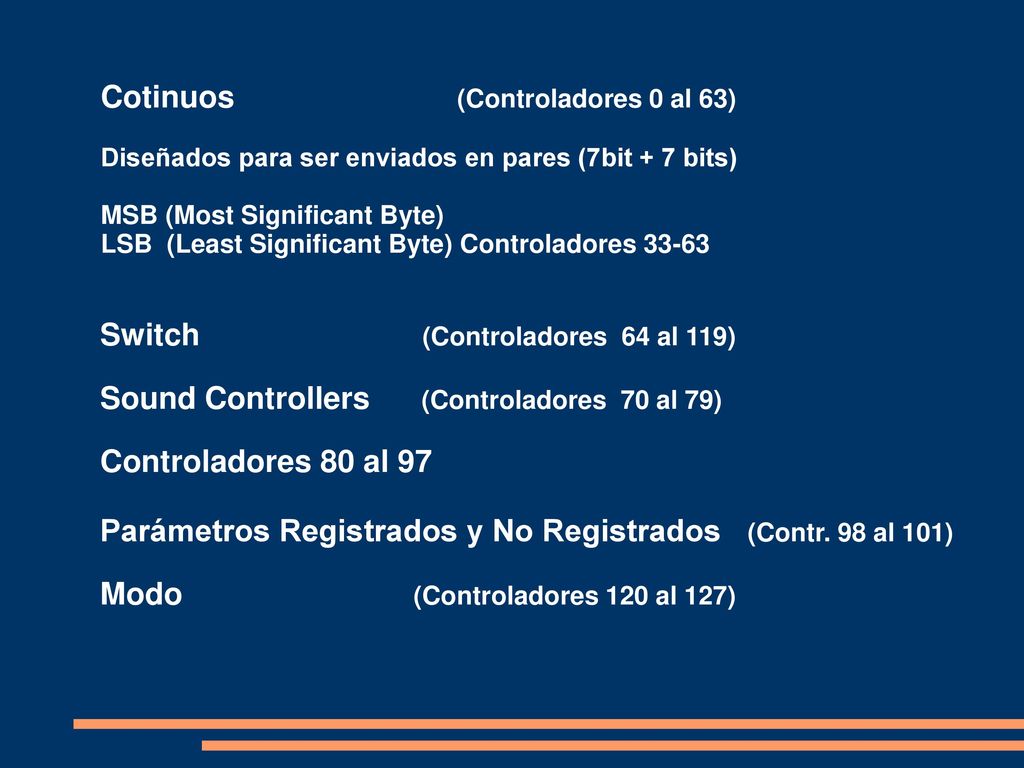

40 Cotinuos (Controladores 0 al 63)
Diseñados para ser enviados en pares (7bit + 7 bits) MSB (Most Significant Byte) LSB (Least Significant Byte) Controladores 33-63 Switch (Controladores 64 al 119) Sound Controllers (Controladores 70 al 79) Controladores 80 al 97 Parámetros Registrados y No Registrados (Contr. 98 al 101) Modo (Controladores 120 al 127)

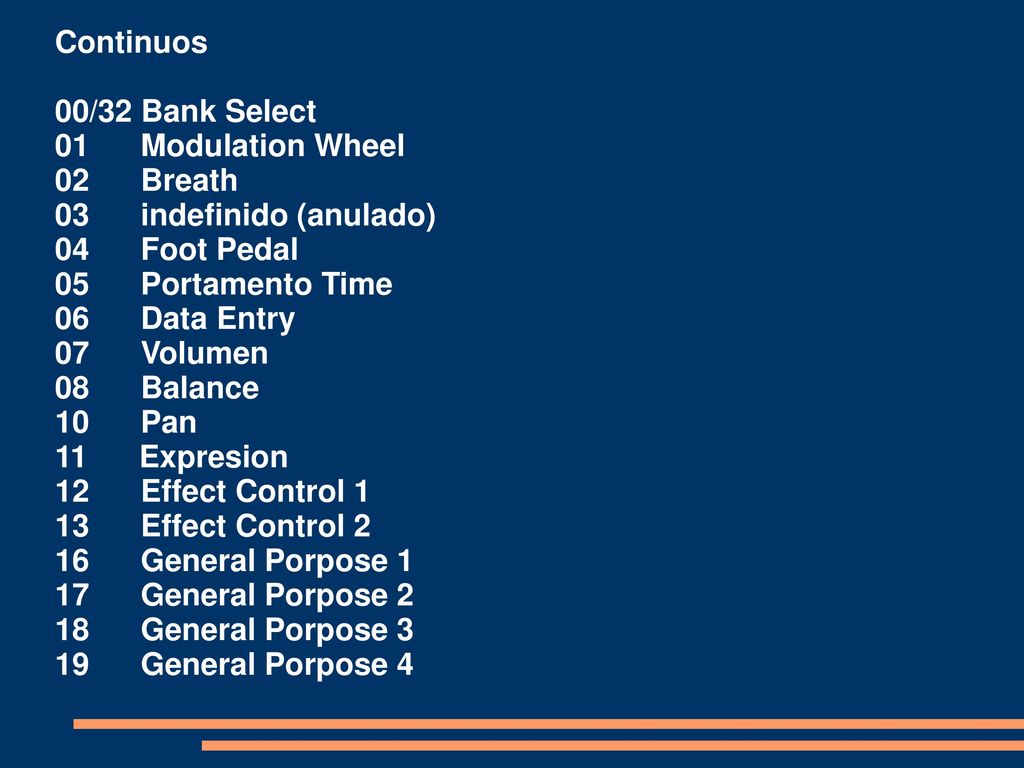

41 Continuos 00/32 Bank Select Modulation Wheel Breath indefinido (anulado) Foot Pedal Portamento Time Data Entry Volumen Balance Pan Expresion Effect Control 1 Effect Control 2 General Porpose 1 General Porpose 2 General Porpose 3 General Porpose 4

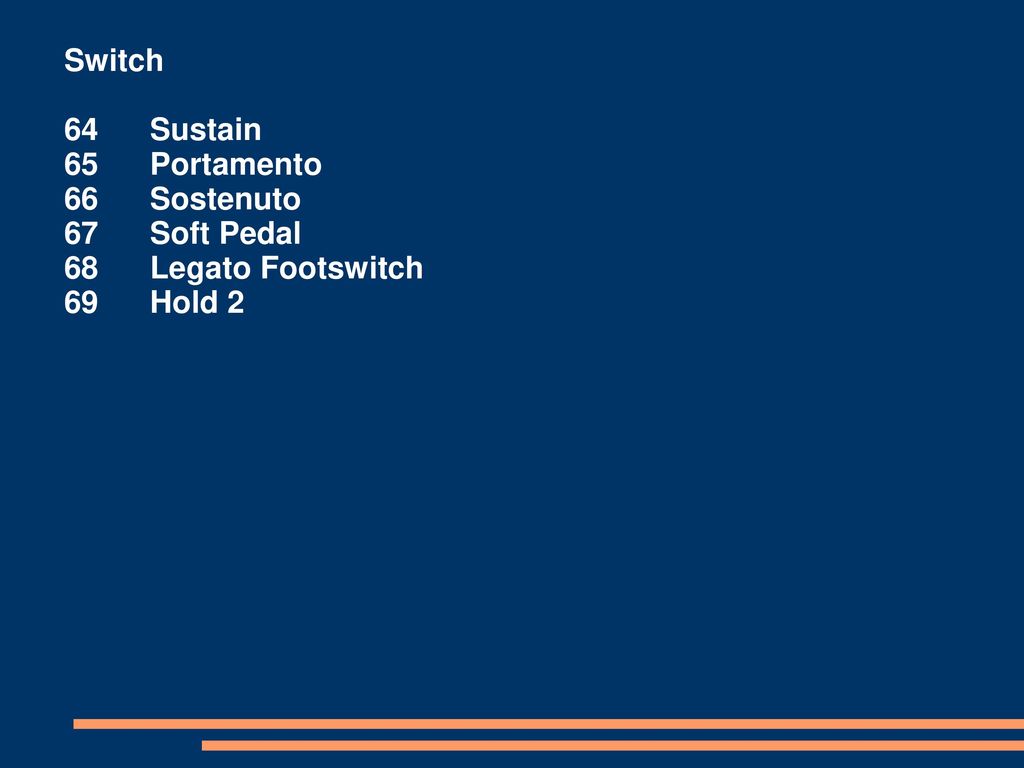

42 Switch Sustain Portamento Sostenuto Soft Pedal Legato Footswitch Hold 2

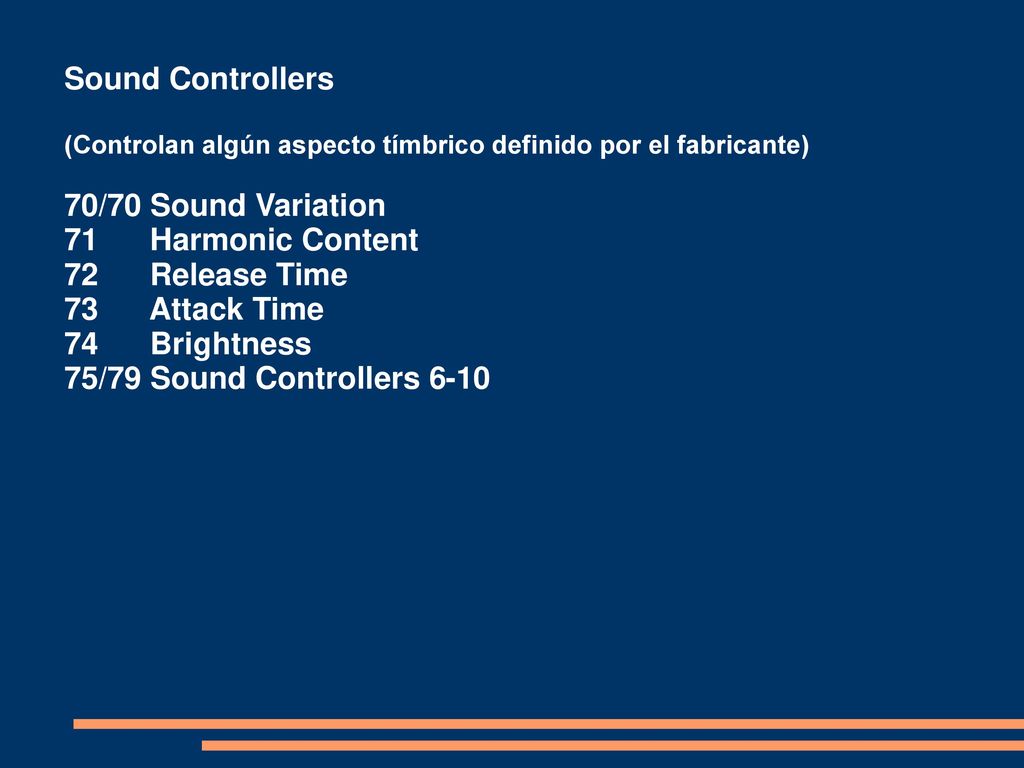

43 Sound Controllers 70/70 Sound Variation 71 Harmonic Content
(Controlan algún aspecto tímbrico definido por el fabricante) 70/70 Sound Variation Harmonic Content Release Time Attack Time Brightness 75/79 Sound Controllers 6-10

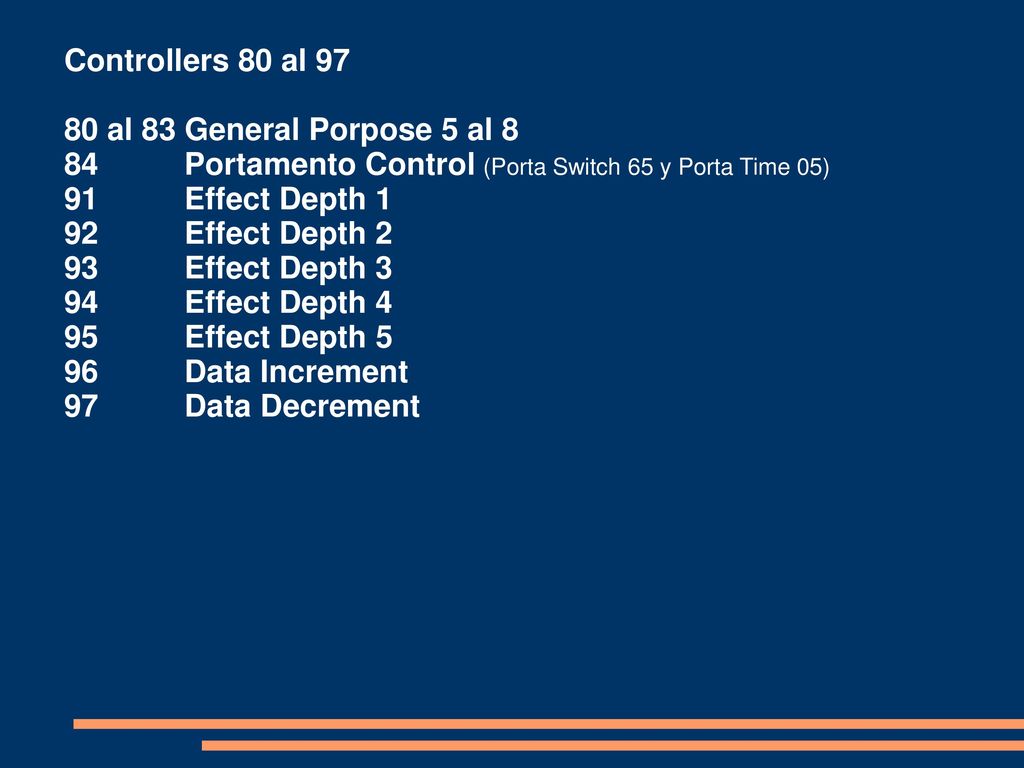

44 Controllers 80 al 97 80 al 83 General Porpose 5 al 8 Portamento Control (Porta Switch 65 y Porta Time 05) Effect Depth 1 Effect Depth 2 Effect Depth 3 Effect Depth 4 Effect Depth 5 Data Increment Data Decrement

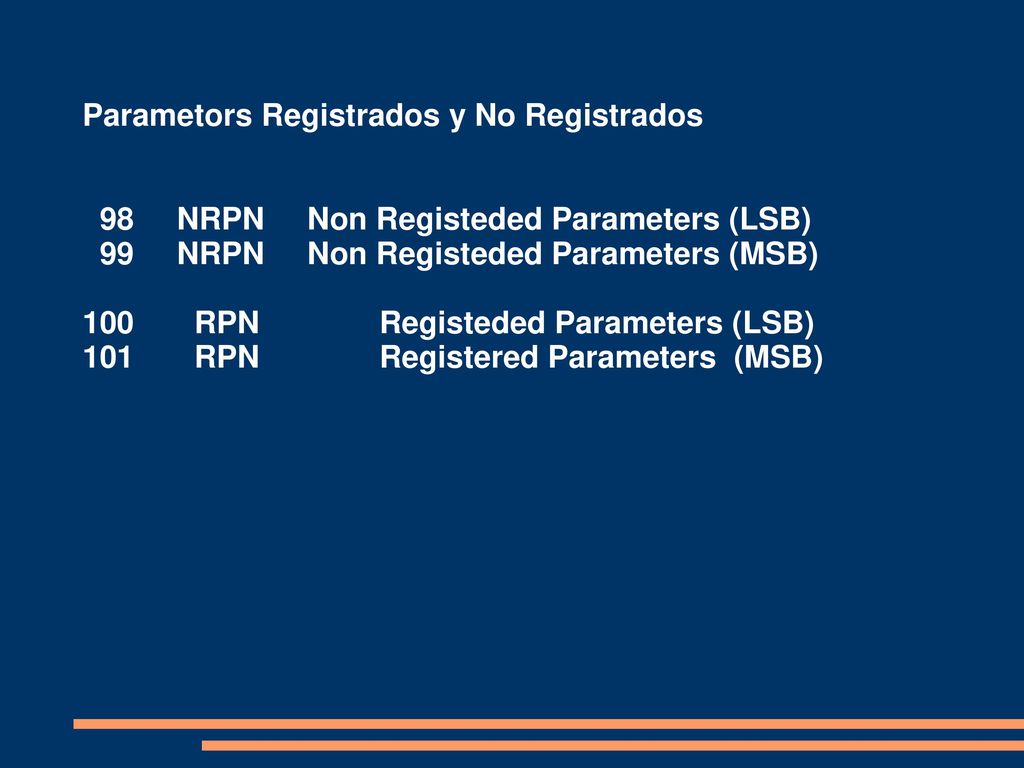

45 Parametors Registrados y No Registrados
NRPN Non Registeded Parameters (LSB) NRPN Non Registeded Parameters (MSB) RPN Registeded Parameters (LSB) RPN Registered Parameters (MSB)

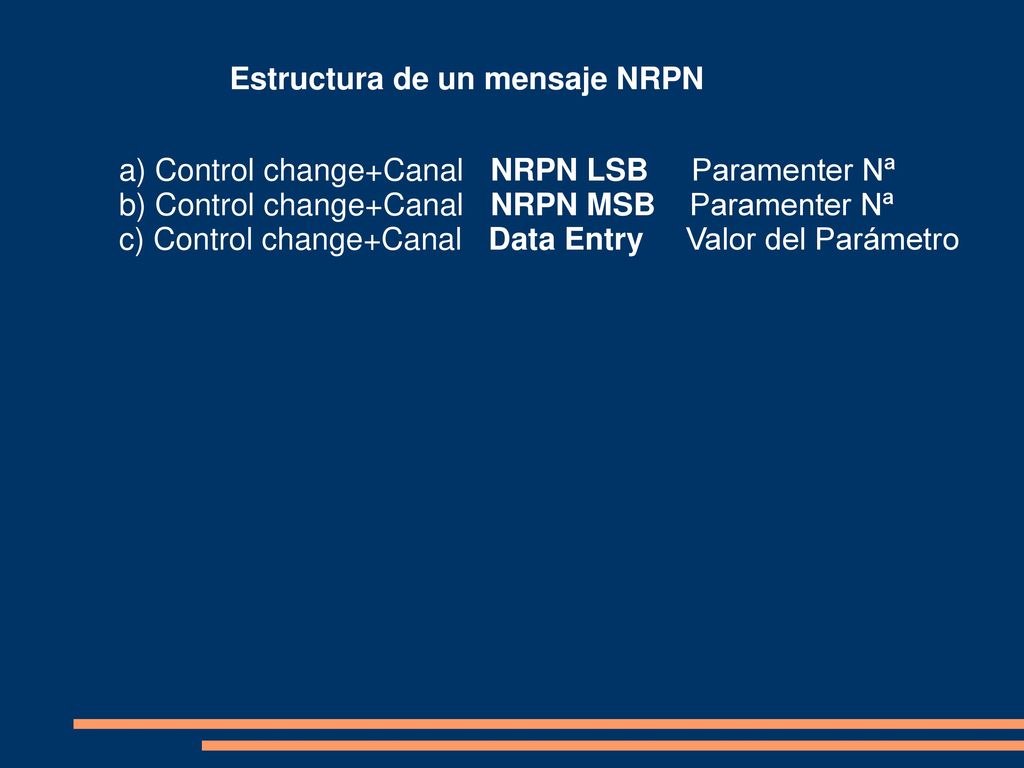

46 Estructura de un mensaje NRPN
a) Control change+Canal NRPN LSB Paramenter Nª b) Control change+Canal NRPN MSB Paramenter Nª c) Control change+Canal Data Entry Valor del Parámetro

47 Breath Controller

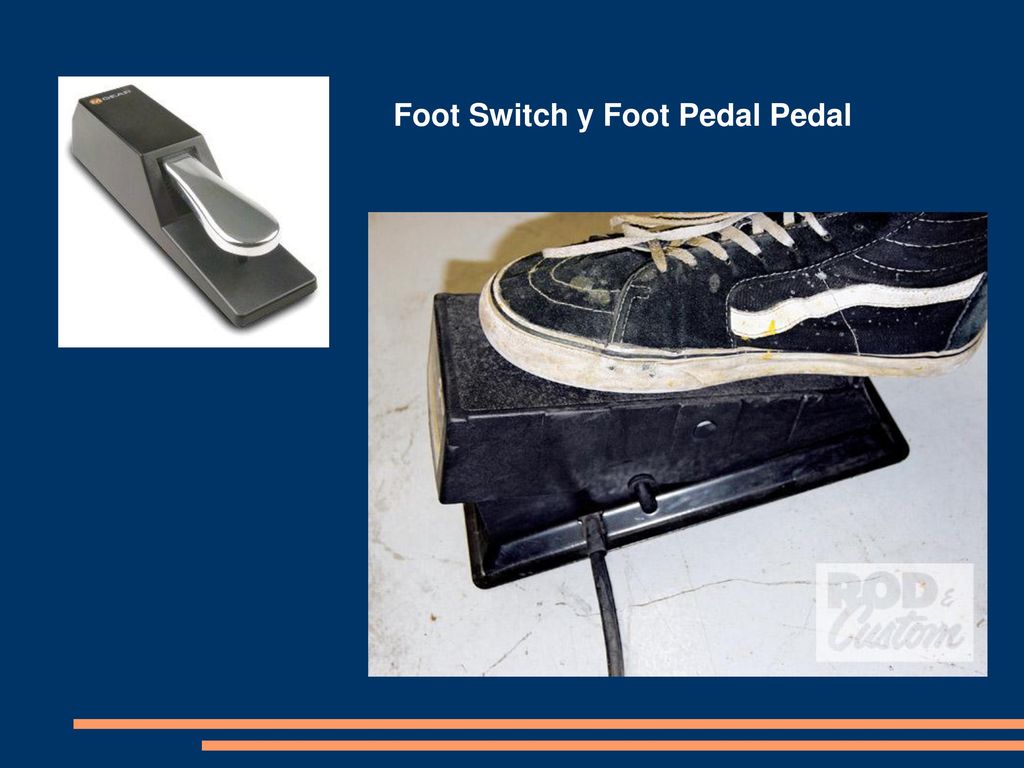

48 Foot Switch y Foot Pedal Pedal

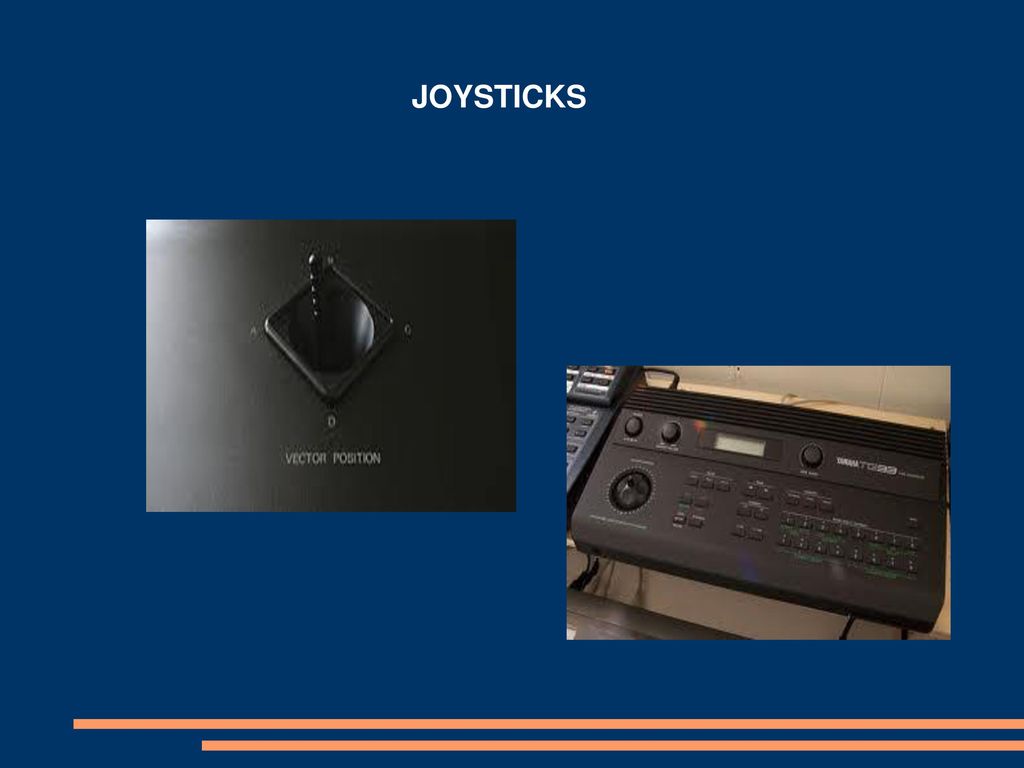

49 JOYSTICKS
