CONSTRUCCION CON TIERRA

Presentación del tema: "CONSTRUCCION CON TIERRA"— Transcripción de la presentación:

1 CONSTRUCCION CON TIERRA
MATERIALES DE CONSTRUCCION ANA BIONDI

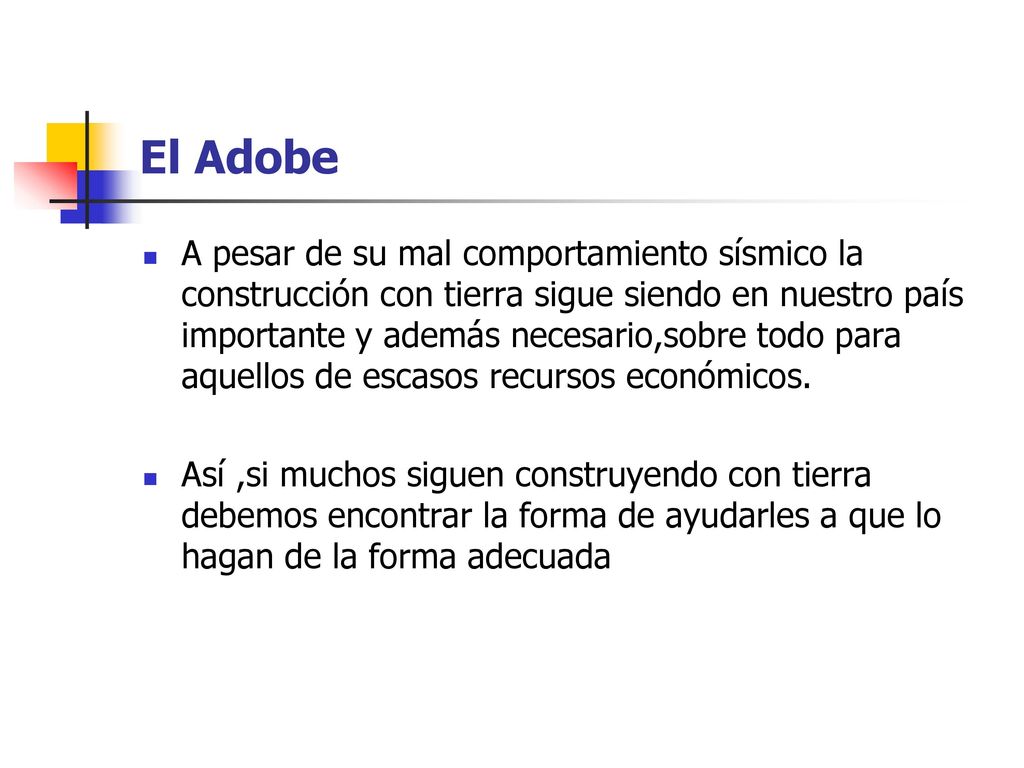

2 El Adobe A pesar de su mal comportamiento sísmico la construcción con tierra sigue siendo en nuestro país importante y además necesario,sobre todo para aquellos de escasos recursos económicos. Así ,si muchos siguen construyendo con tierra debemos encontrar la forma de ayudarles a que lo hagan de la forma adecuada

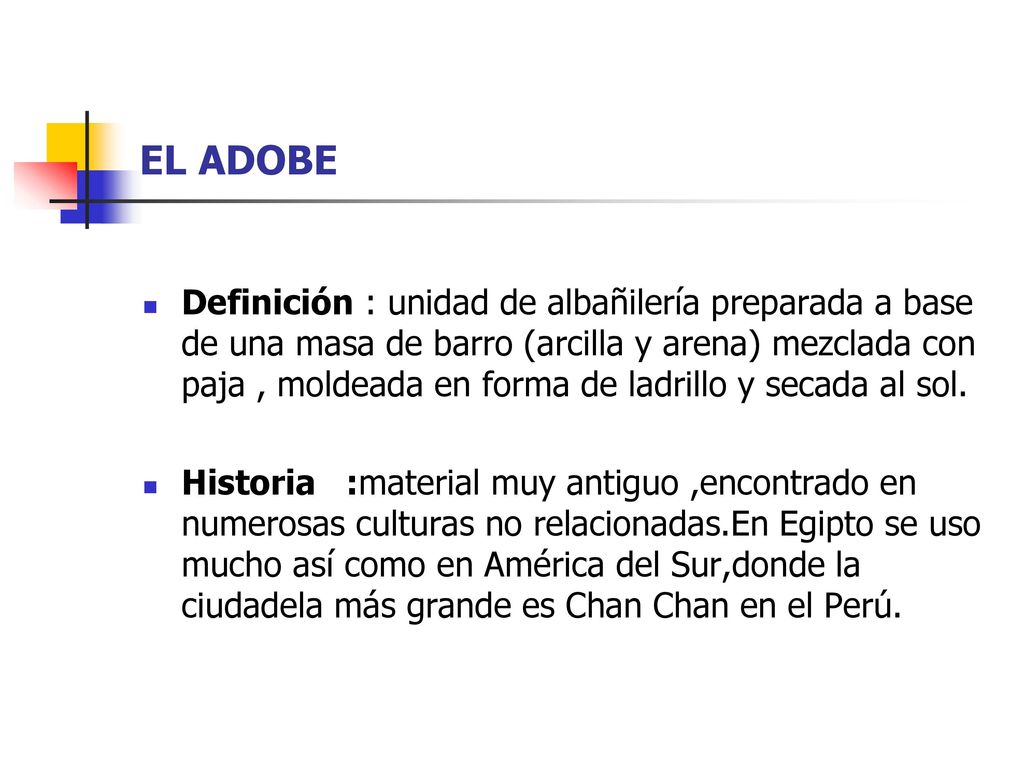

3 EL ADOBE Definición : unidad de albañilería preparada a base de una masa de barro (arcilla y arena) mezclada con paja , moldeada en forma de ladrillo y secada al sol. Historia :material muy antiguo ,encontrado en numerosas culturas no relacionadas.En Egipto se uso mucho así como en América del Sur,donde la ciudadela más grande es Chan Chan en el Perú.

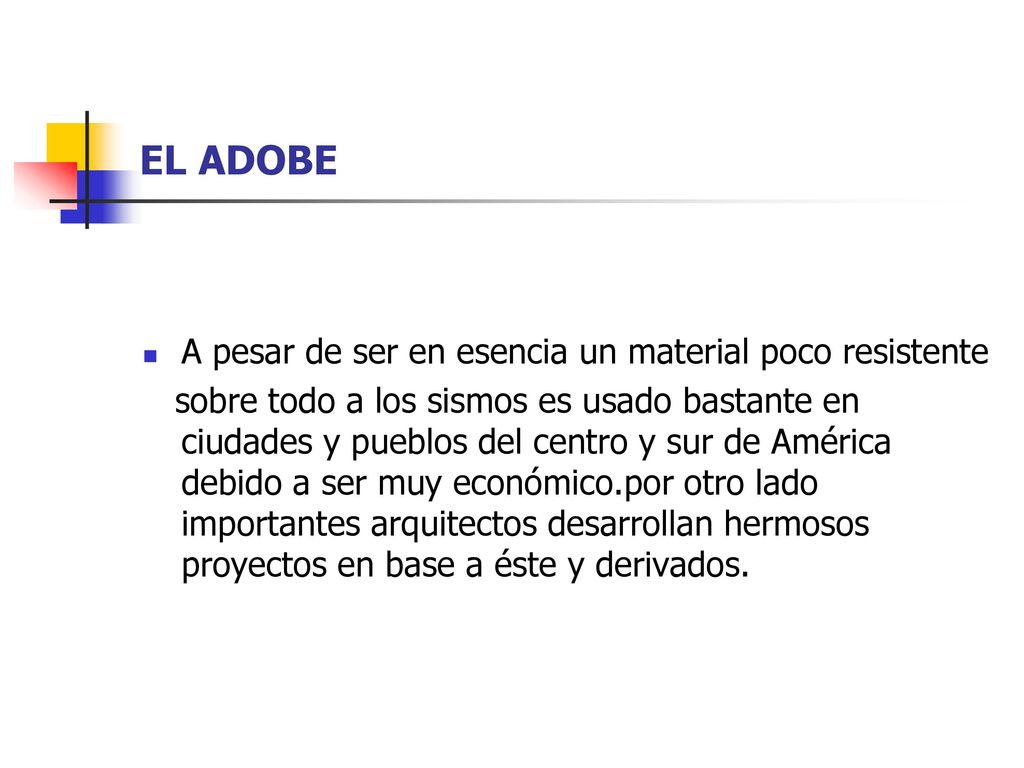

4 EL ADOBE A pesar de ser en esencia un material poco resistente
sobre todo a los sismos es usado bastante en ciudades y pueblos del centro y sur de América debido a ser muy económico.por otro lado importantes arquitectos desarrollan hermosos proyectos en base a éste y derivados.

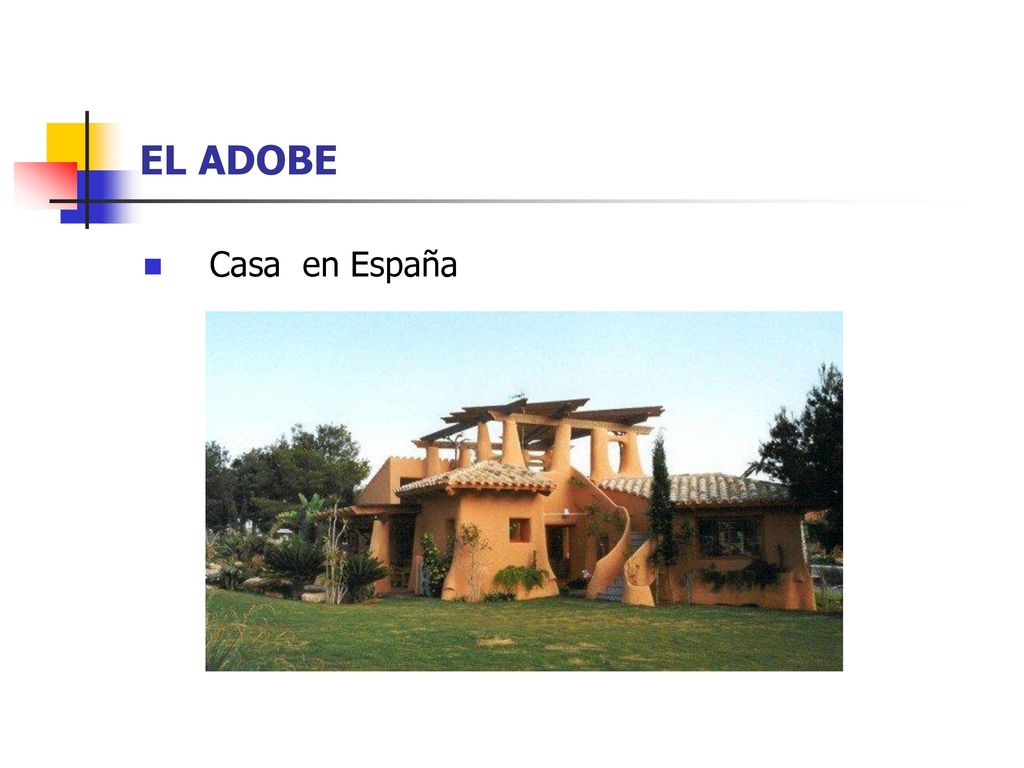

5 EL ADOBE Casa en España

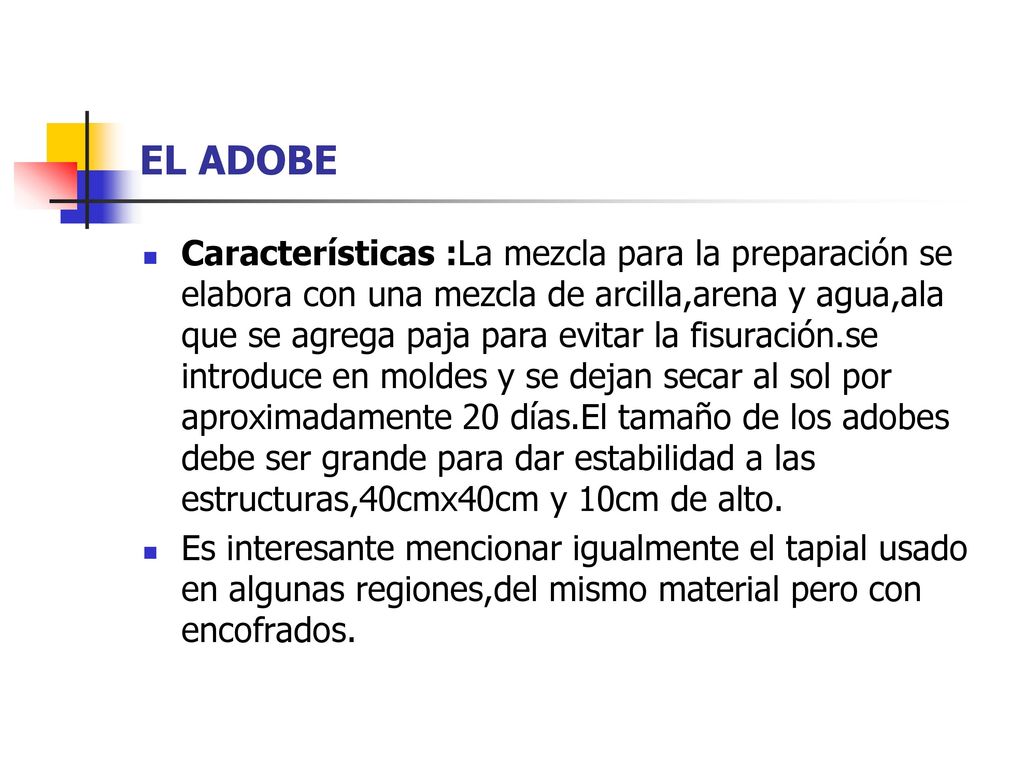

6 EL ADOBE Características :La mezcla para la preparación se elabora con una mezcla de arcilla,arena y agua,ala que se agrega paja para evitar la fisuración.se introduce en moldes y se dejan secar al sol por aproximadamente 20 días.El tamaño de los adobes debe ser grande para dar estabilidad a las estructuras,40cmx40cm y 10cm de alto. Es interesante mencionar igualmente el tapial usado en algunas regiones,del mismo material pero con encofrados.

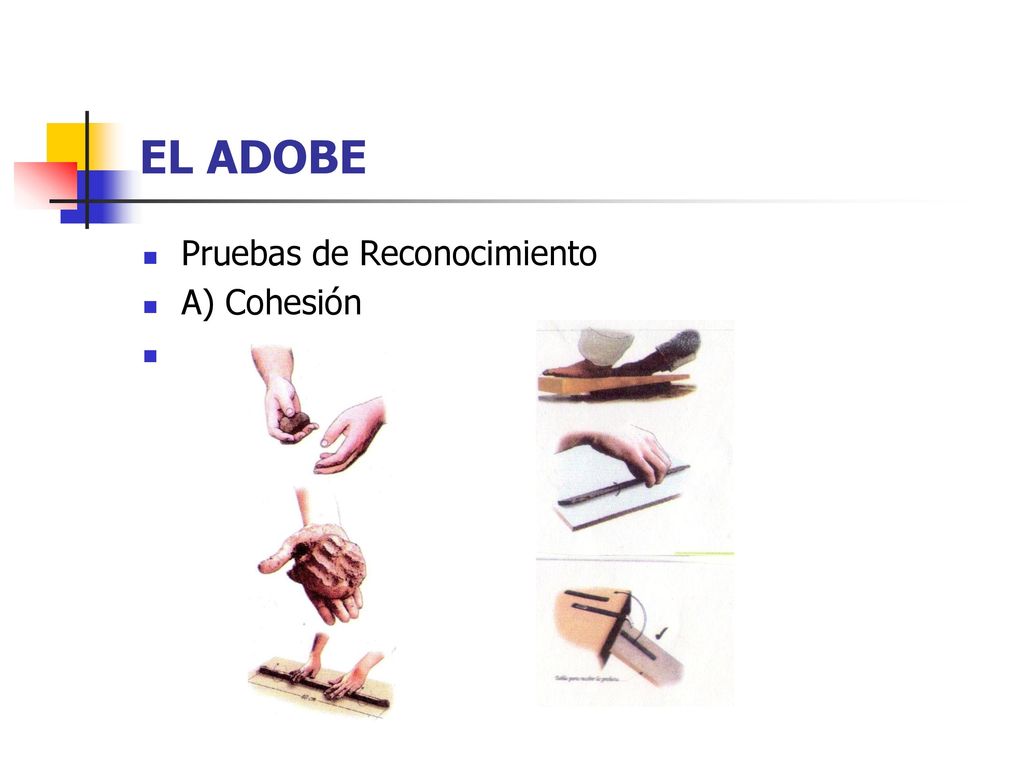

7 EL ADOBE Pruebas de Reconocimiento A) Cohesión

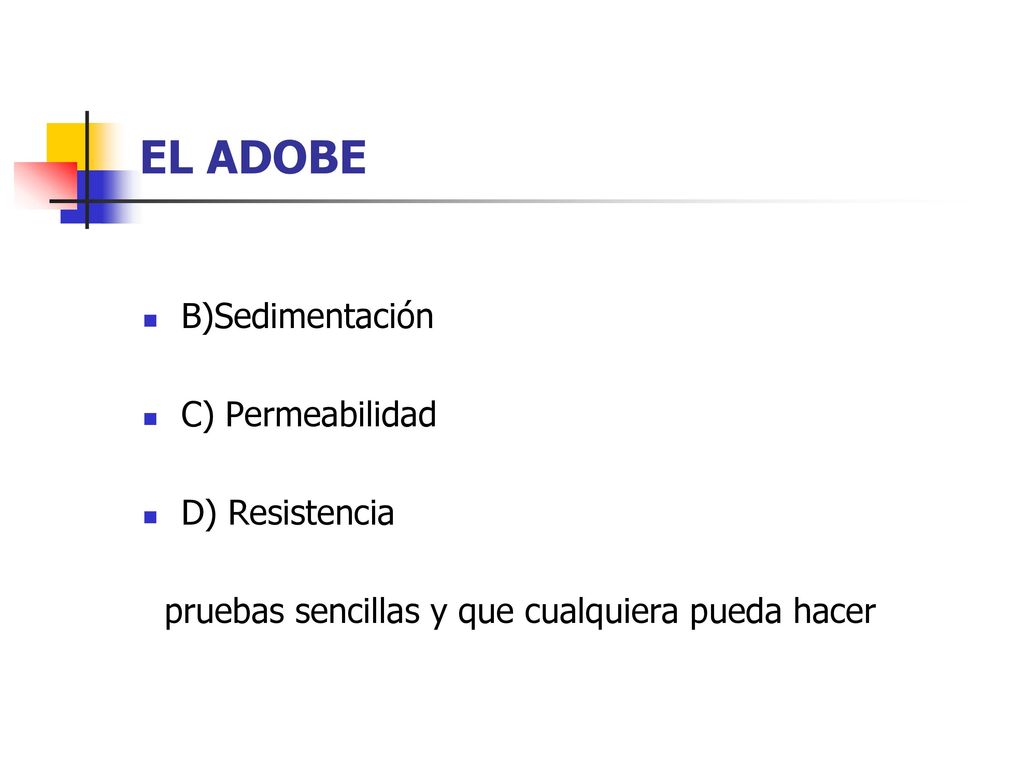

8 EL ADOBE B)Sedimentación C) Permeabilidad D) Resistencia
pruebas sencillas y que cualquiera pueda hacer

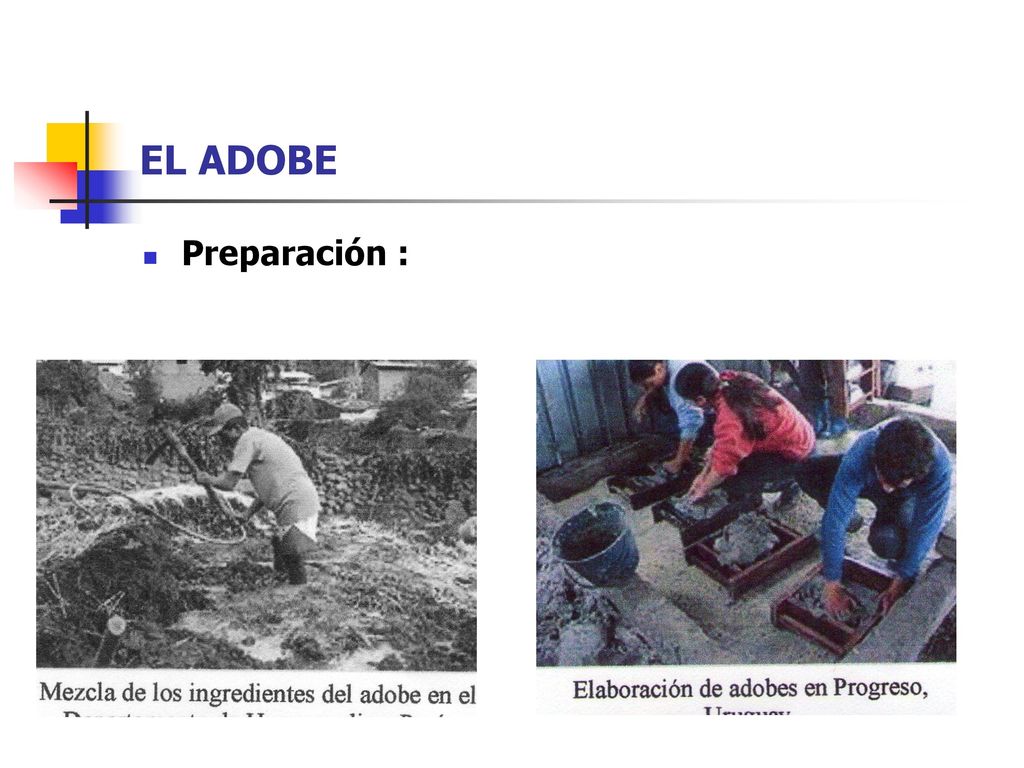

9 EL ADOBE Preparación :

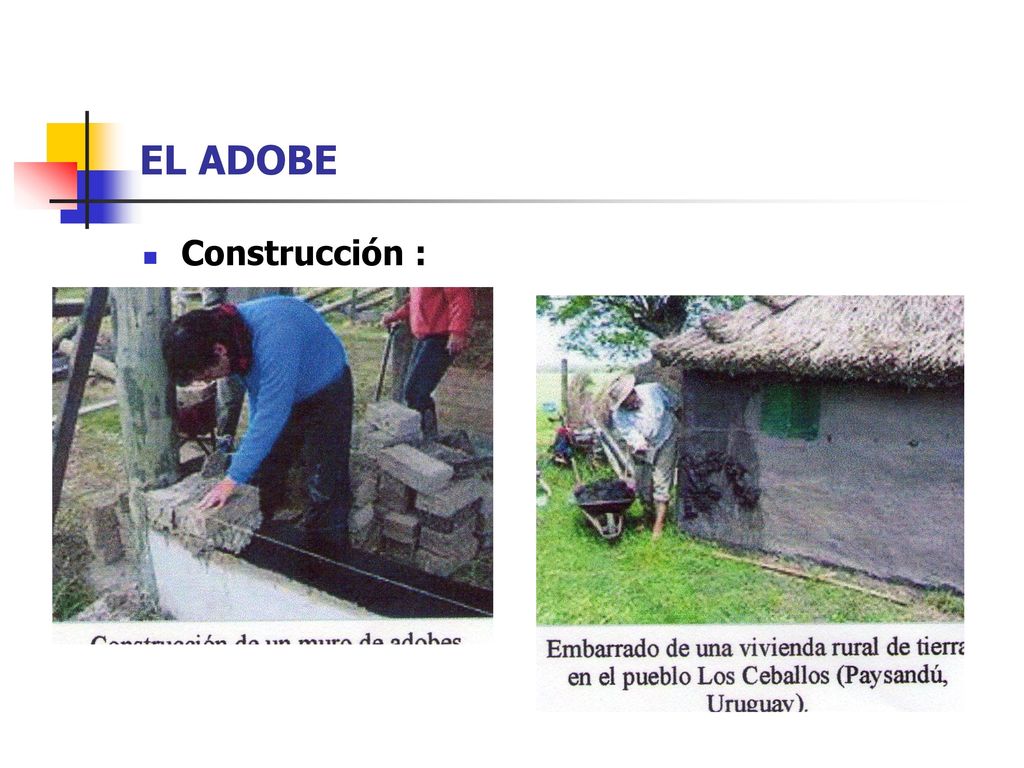

10 EL ADOBE Construcción :

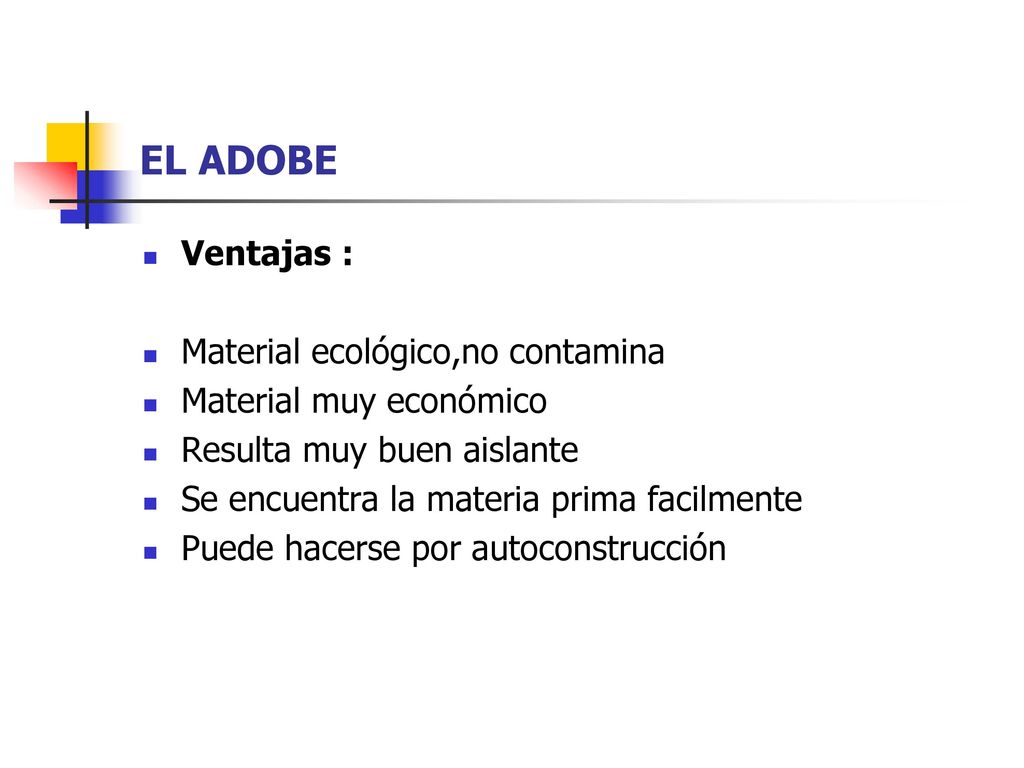

11 EL ADOBE Ventajas : Material ecológico,no contamina
Material muy económico Resulta muy buen aislante Se encuentra la materia prima facilmente Puede hacerse por autoconstrucción

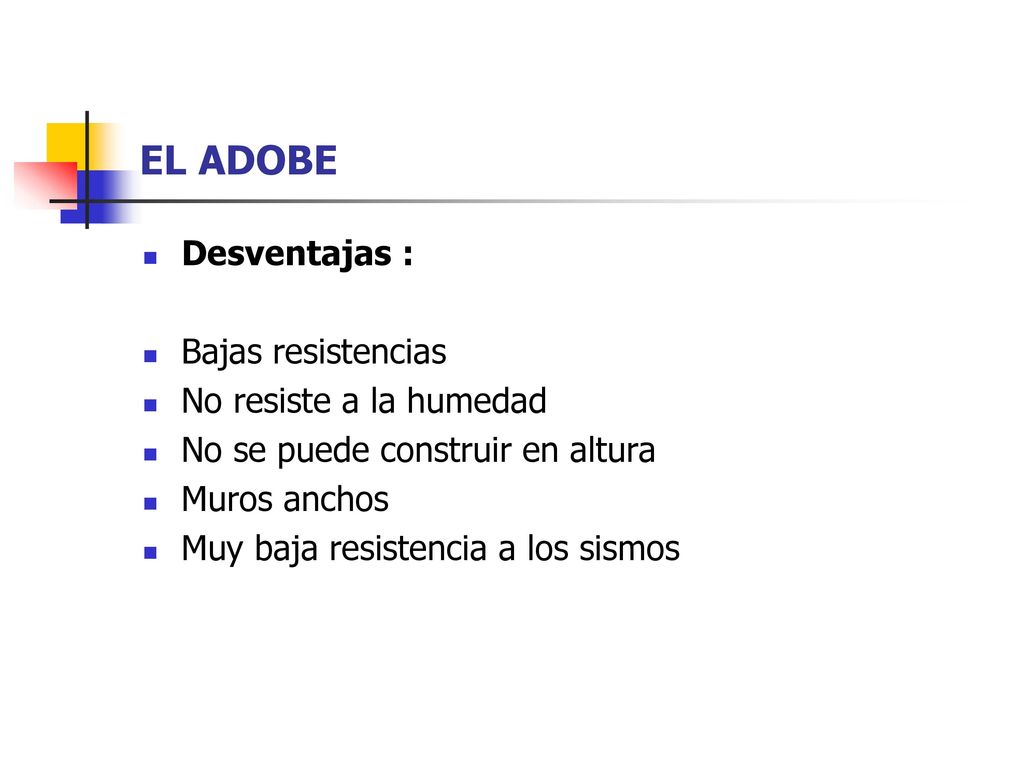

12 EL ADOBE Desventajas : Bajas resistencias No resiste a la humedad
No se puede construir en altura Muros anchos Muy baja resistencia a los sismos

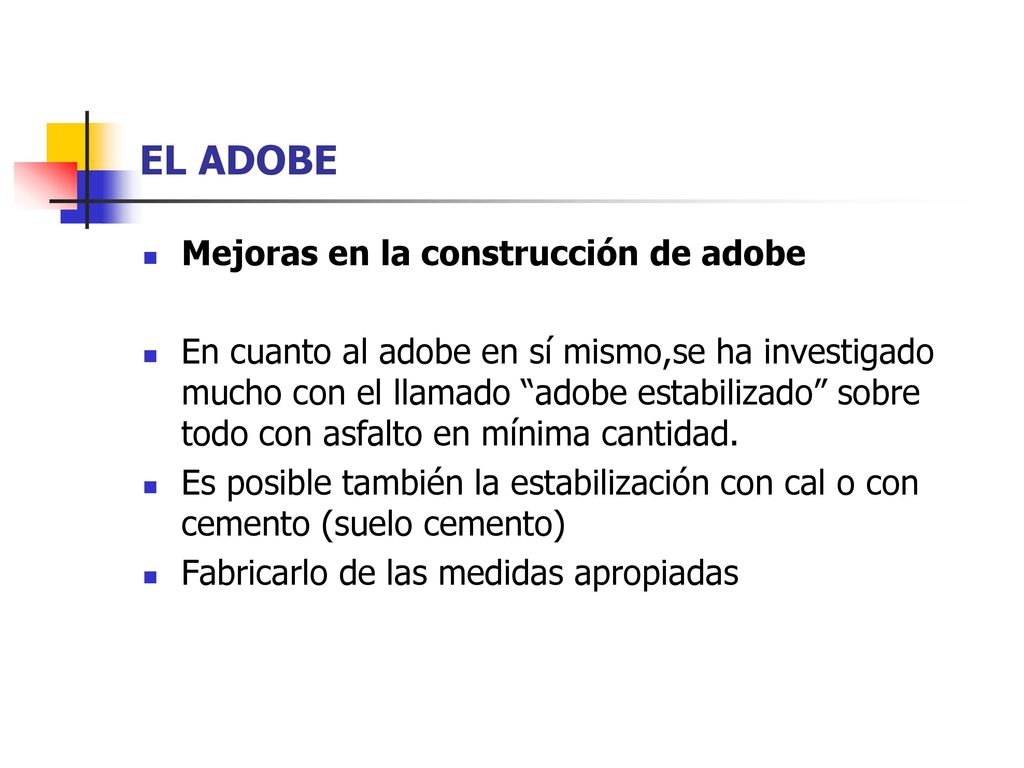

13 EL ADOBE Mejoras en la construcción de adobe
En cuanto al adobe en sí mismo,se ha investigado mucho con el llamado “adobe estabilizado” sobre todo con asfalto en mínima cantidad. Es posible también la estabilización con cal o con cemento (suelo cemento) Fabricarlo de las medidas apropiadas

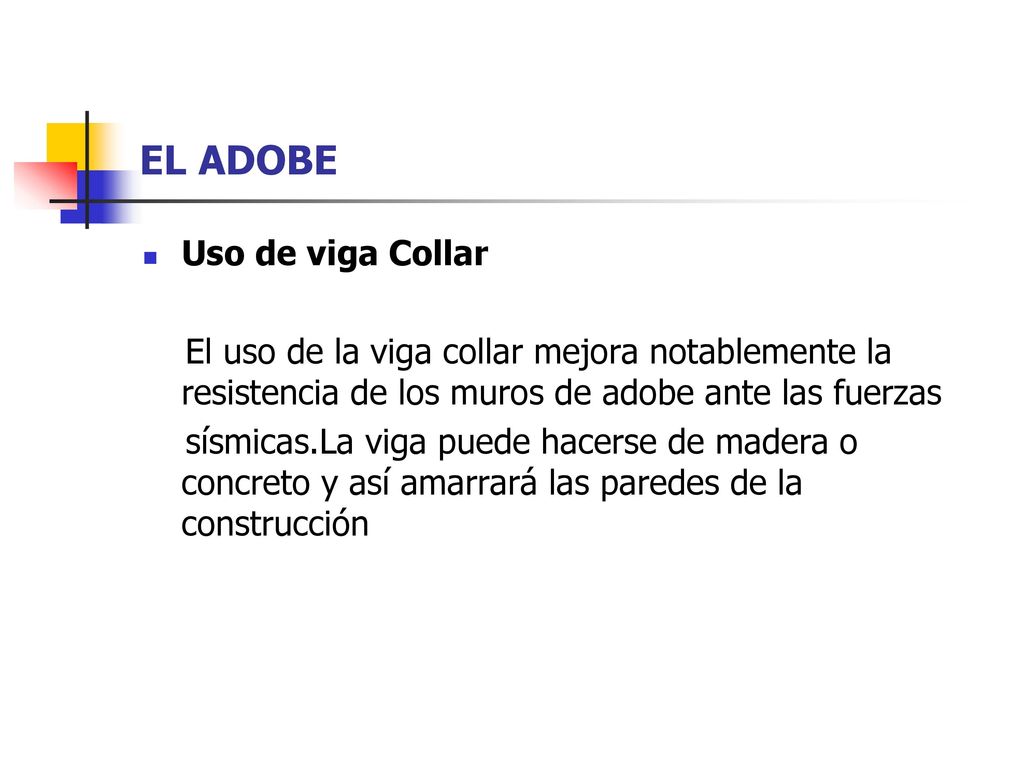

14 EL ADOBE Uso de viga Collar
El uso de la viga collar mejora notablemente la resistencia de los muros de adobe ante las fuerzas sísmicas.La viga puede hacerse de madera o concreto y así amarrará las paredes de la construcción

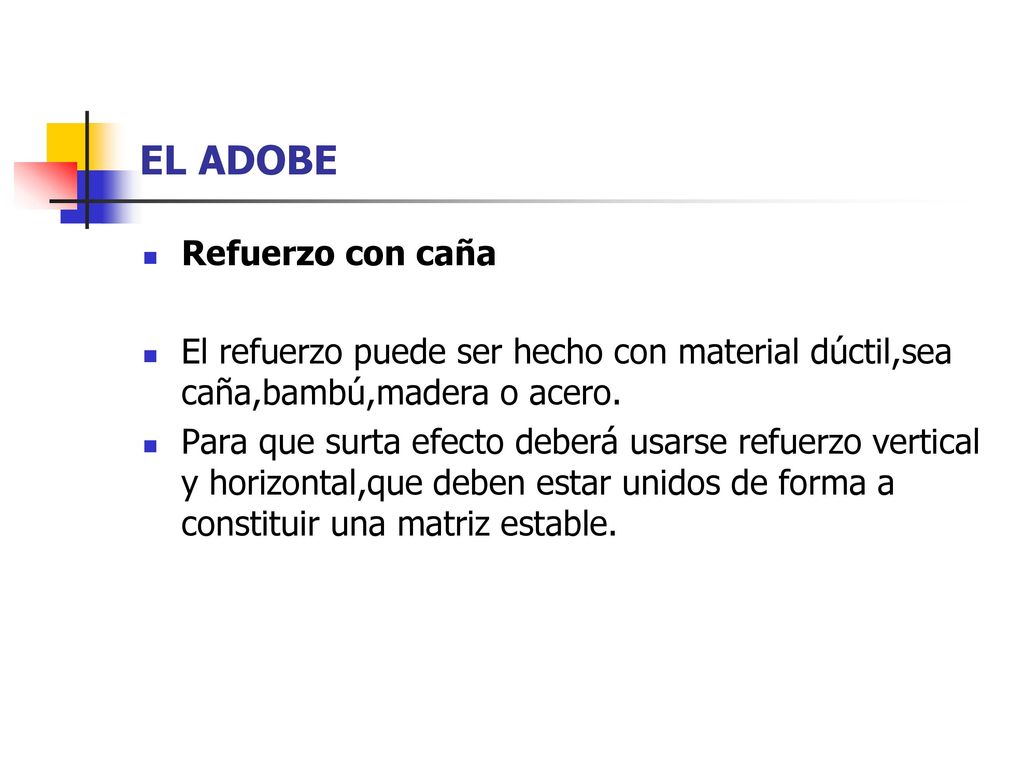

15 EL ADOBE Refuerzo con caña
El refuerzo puede ser hecho con material dúctil,sea caña,bambú,madera o acero. Para que surta efecto deberá usarse refuerzo vertical y horizontal,que deben estar unidos de forma a constituir una matriz estable.

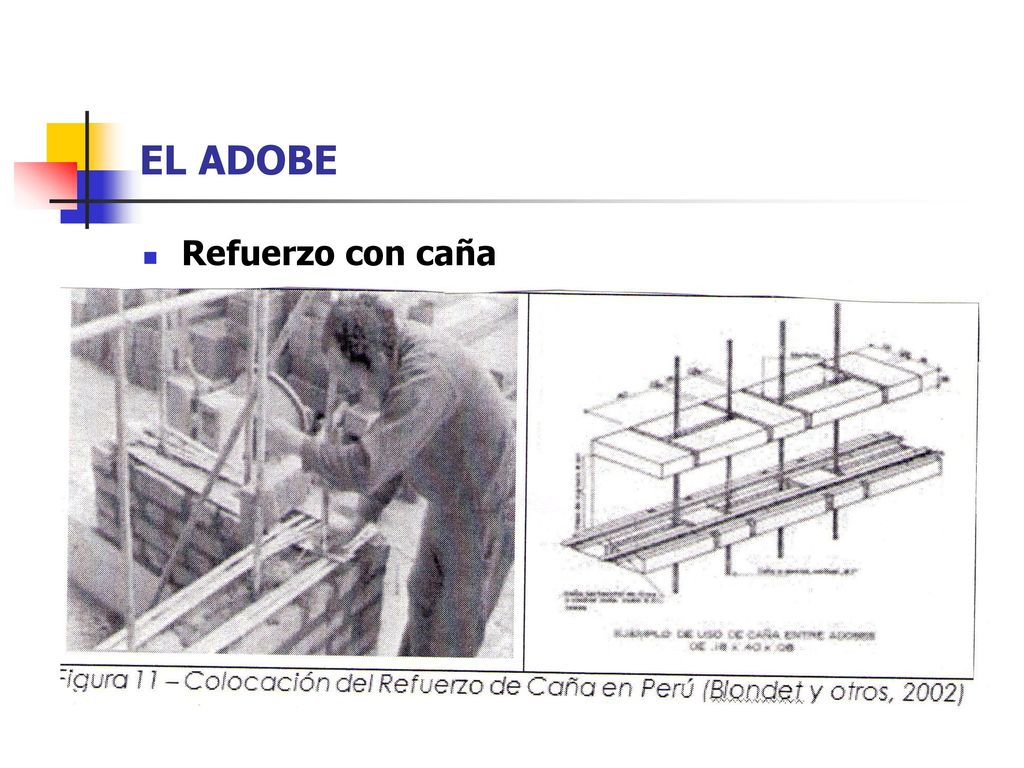

16 EL ADOBE Refuerzo con caña

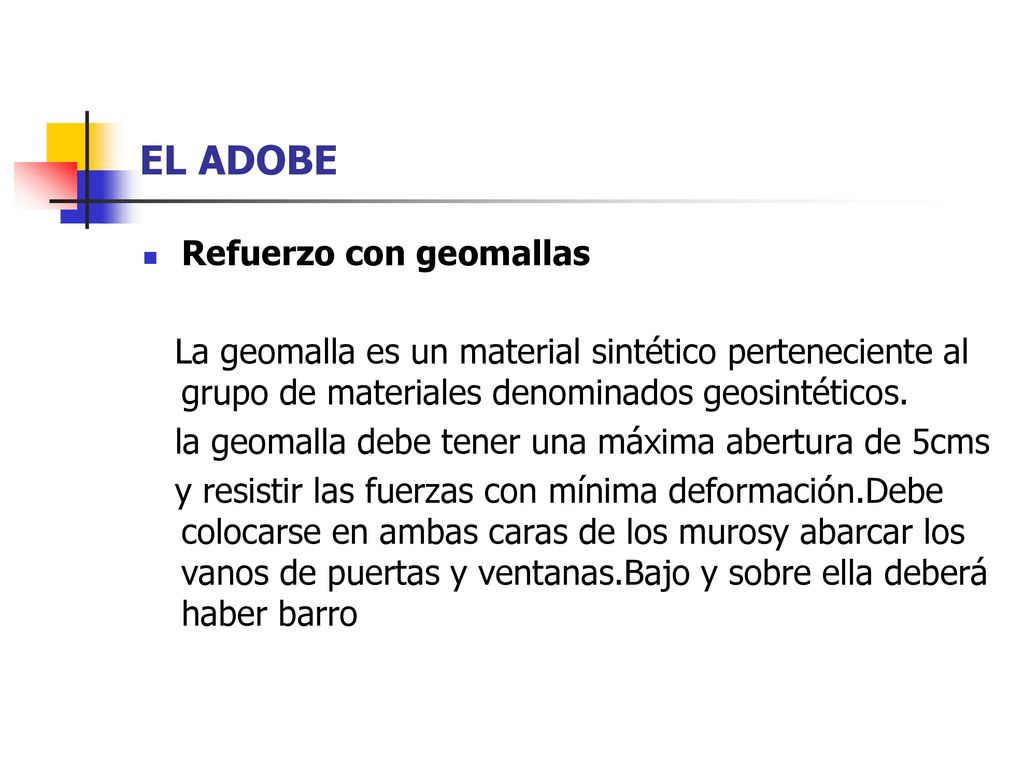

17 EL ADOBE Refuerzo con geomallas
La geomalla es un material sintético perteneciente al grupo de materiales denominados geosintéticos. la geomalla debe tener una máxima abertura de 5cms y resistir las fuerzas con mínima deformación.Debe colocarse en ambas caras de los murosy abarcar los vanos de puertas y ventanas.Bajo y sobre ella deberá haber barro

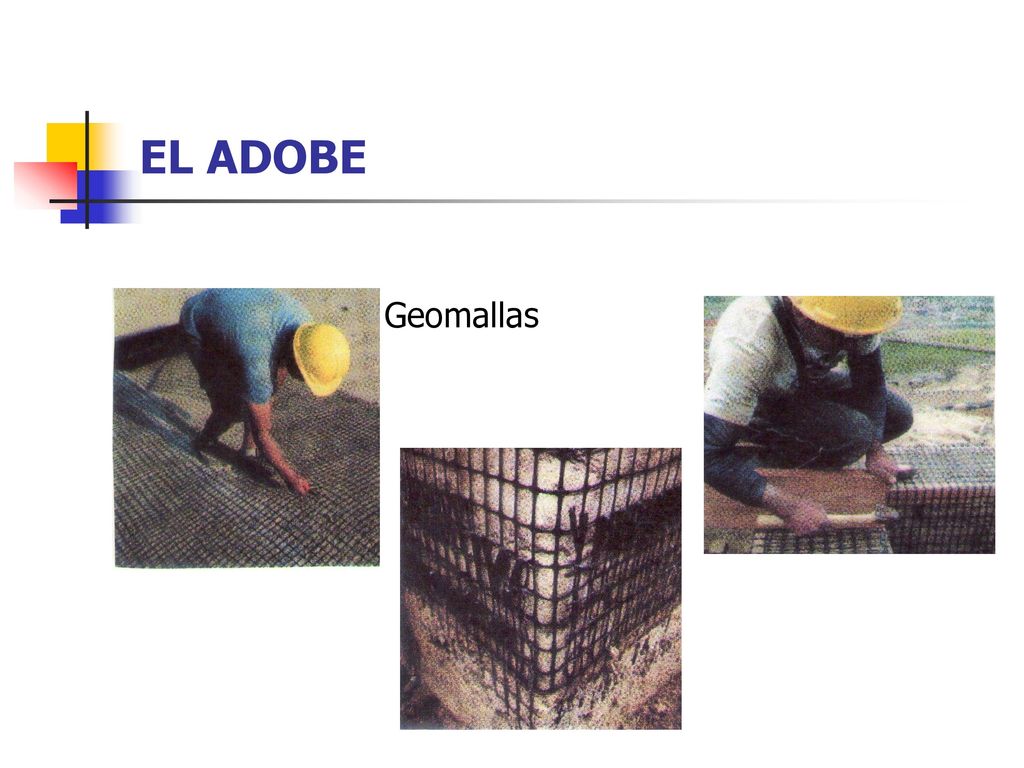

18 EL ADOBE Refuerzo con Geomallas

19 EL ADOBE Refuerzo con Geomallas

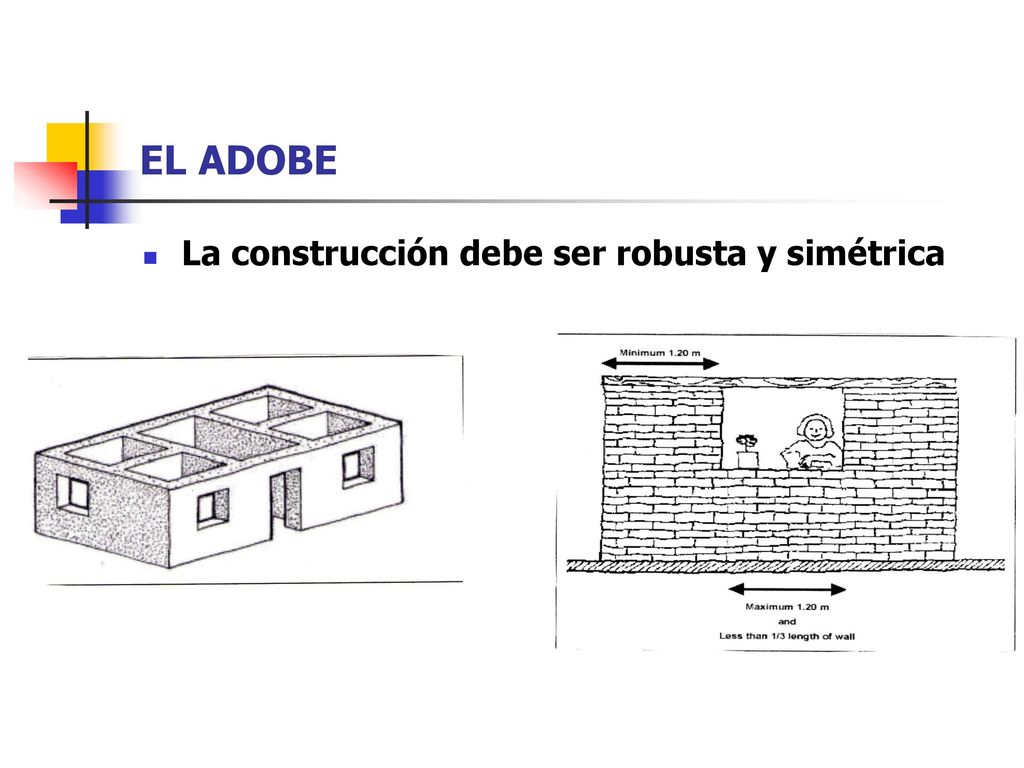

20 EL ADOBE La construcción debe ser robusta y simétrica

21 EL ADOBE

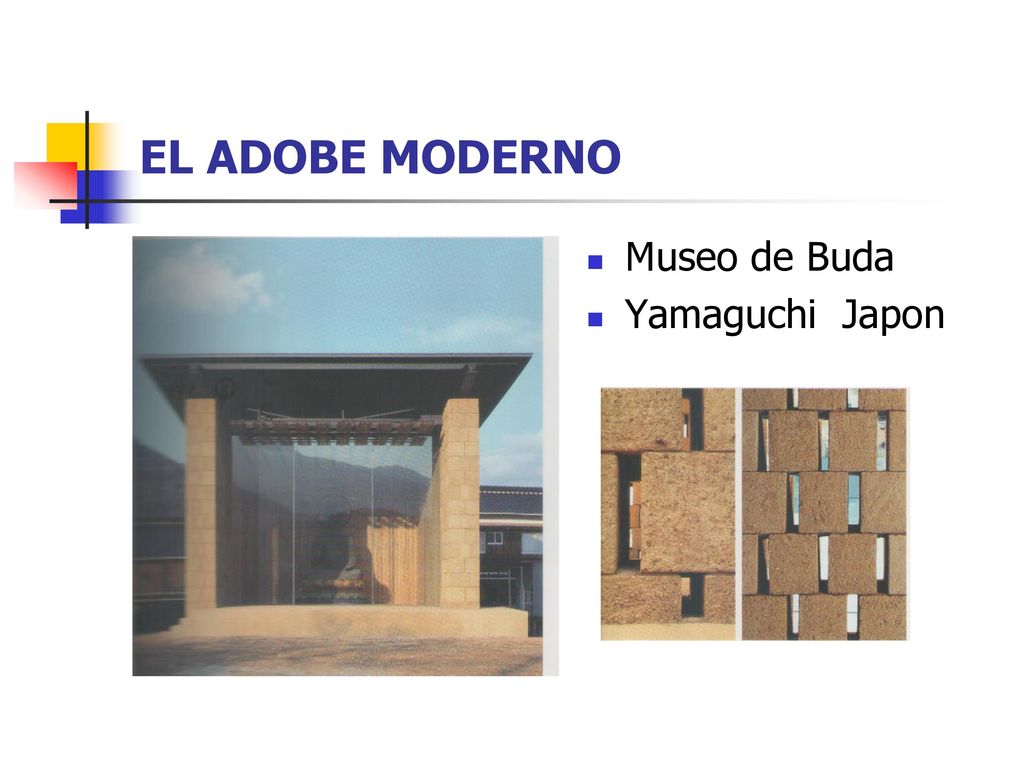

22 EL ADOBE MODERNO Museo de Buda Yamaguchi Japon

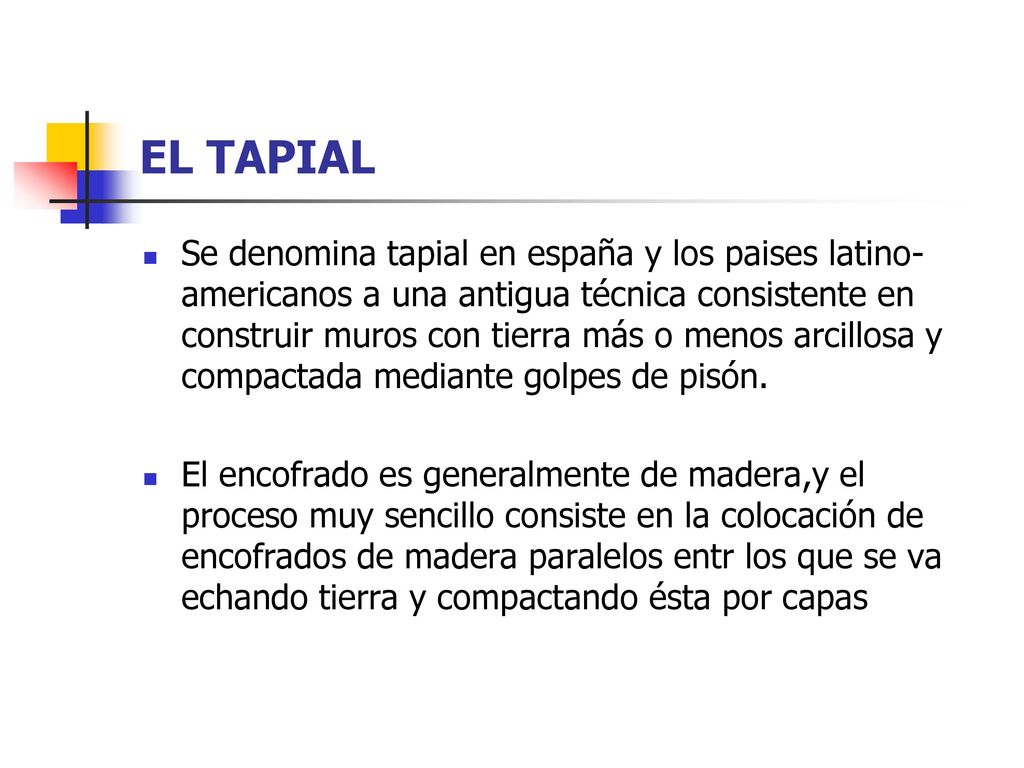

23 EL TAPIAL Se denomina tapial en españa y los paises latino-americanos a una antigua técnica consistente en construir muros con tierra más o menos arcillosa y compactada mediante golpes de pisón. El encofrado es generalmente de madera,y el proceso muy sencillo consiste en la colocación de encofrados de madera paralelos entr los que se va echando tierra y compactando ésta por capas

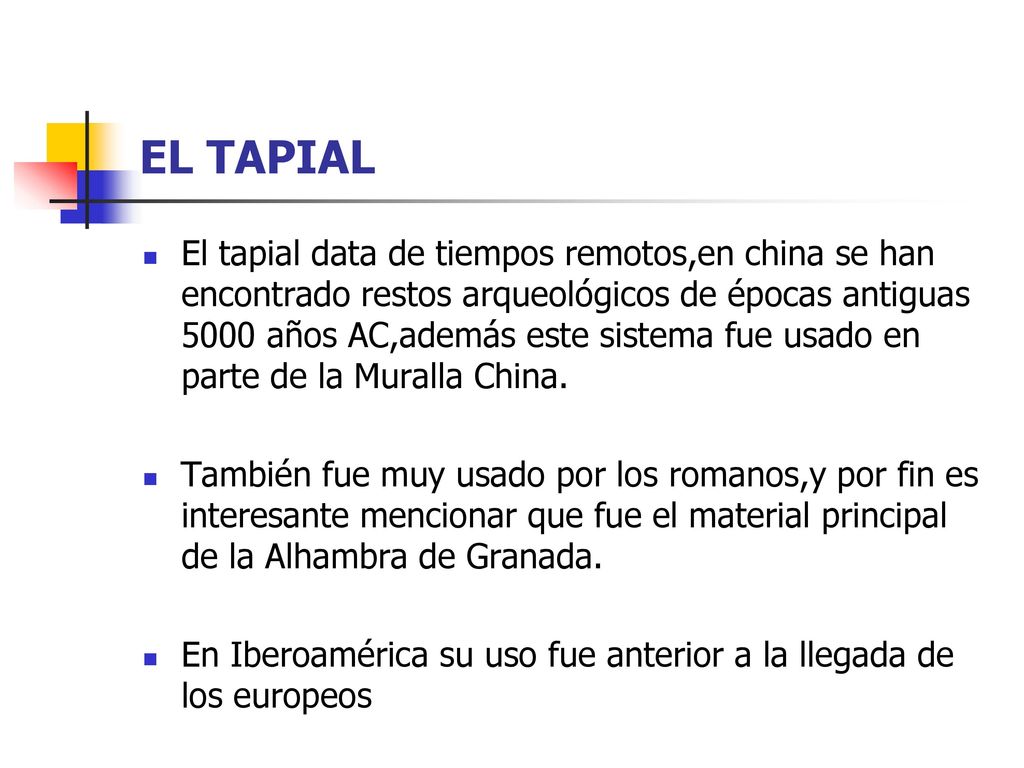

24 EL TAPIAL El tapial data de tiempos remotos,en china se han encontrado restos arqueológicos de épocas antiguas 5000 años AC,además este sistema fue usado en parte de la Muralla China. También fue muy usado por los romanos,y por fin es interesante mencionar que fue el material principal de la Alhambra de Granada. En Iberoamérica su uso fue anterior a la llegada de los europeos

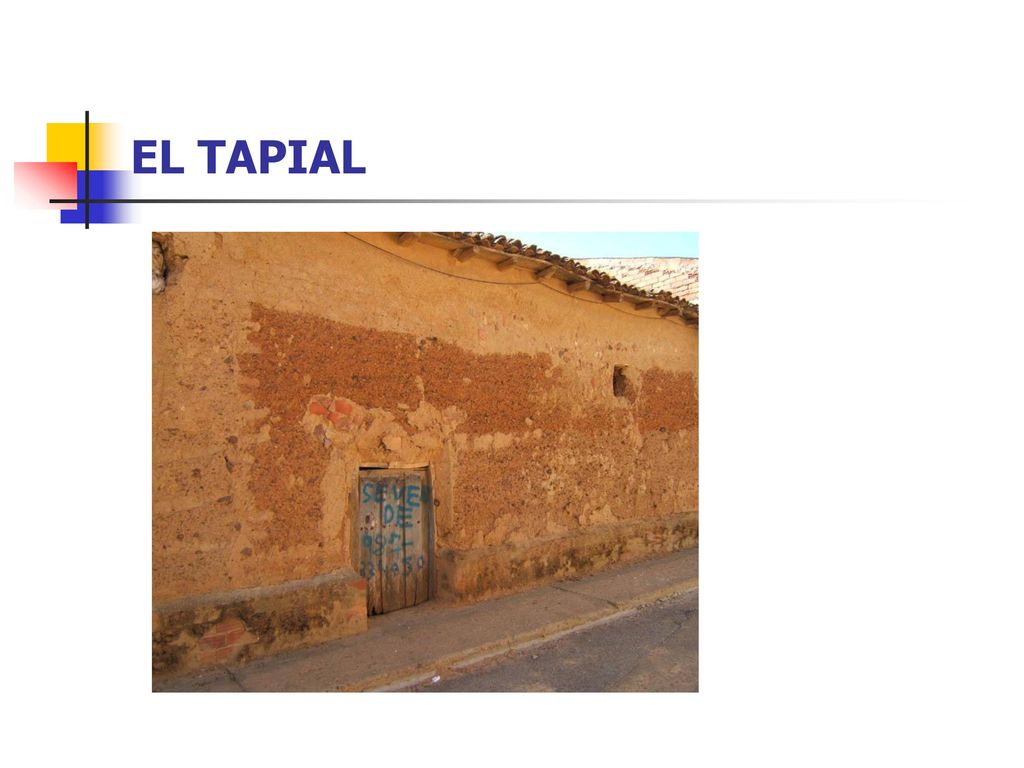

25 EL TAPIAL

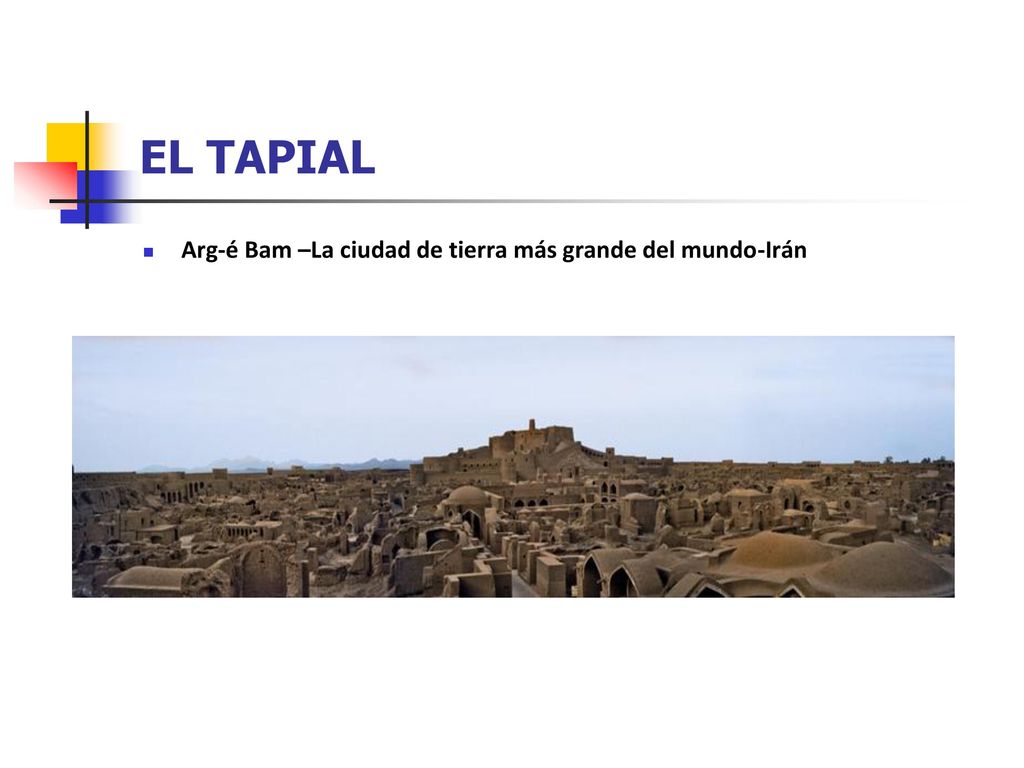

26 EL TAPIAL Arg-é Bam –La ciudad de tierra más grande del mundo-Irán

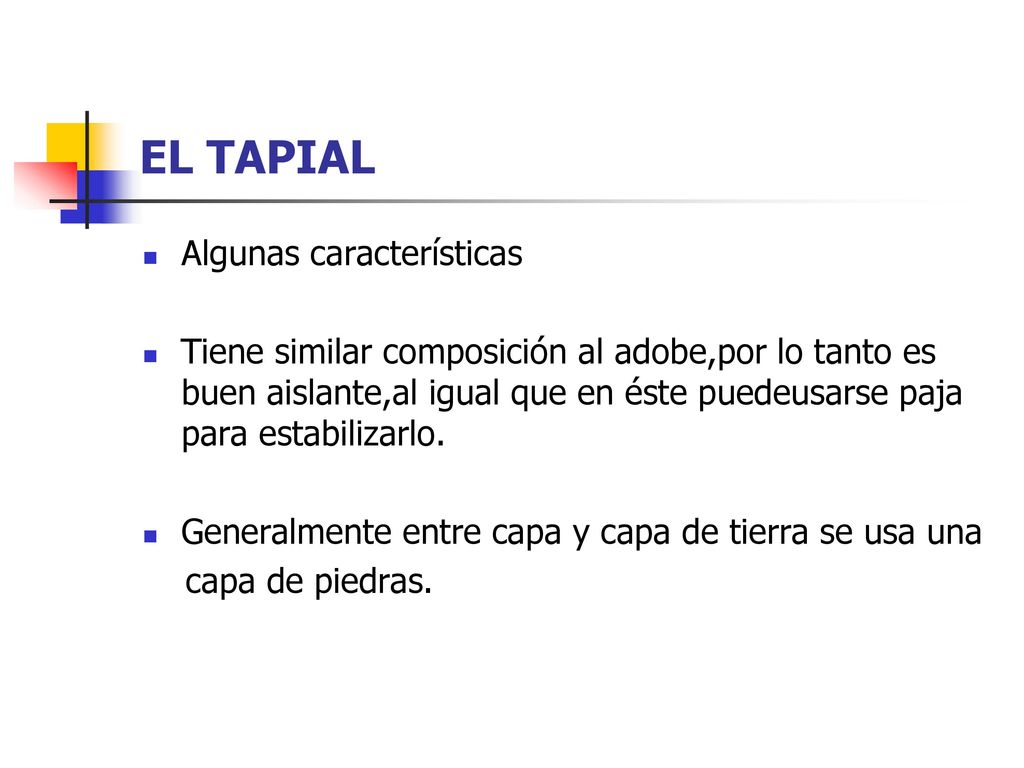

27 EL TAPIAL Algunas características
Tiene similar composición al adobe,por lo tanto es buen aislante,al igual que en éste puedeusarse paja para estabilizarlo. Generalmente entre capa y capa de tierra se usa una capa de piedras.

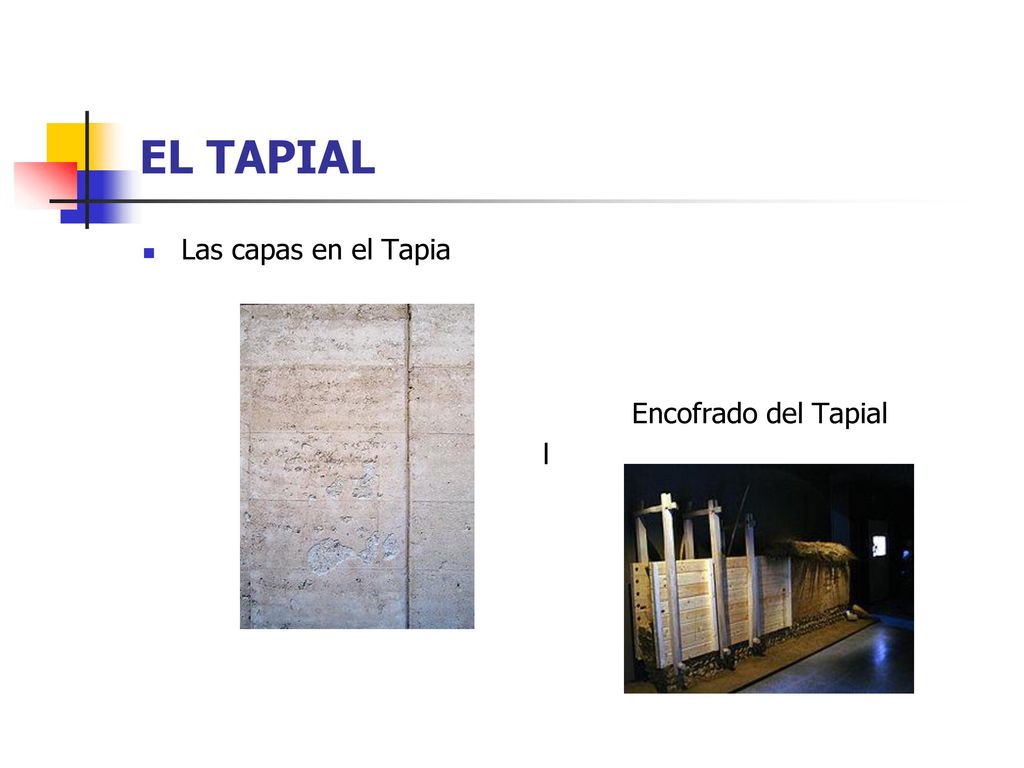

28 EL TAPIAL Las capas en el Tapia Encofrado del Tapial l

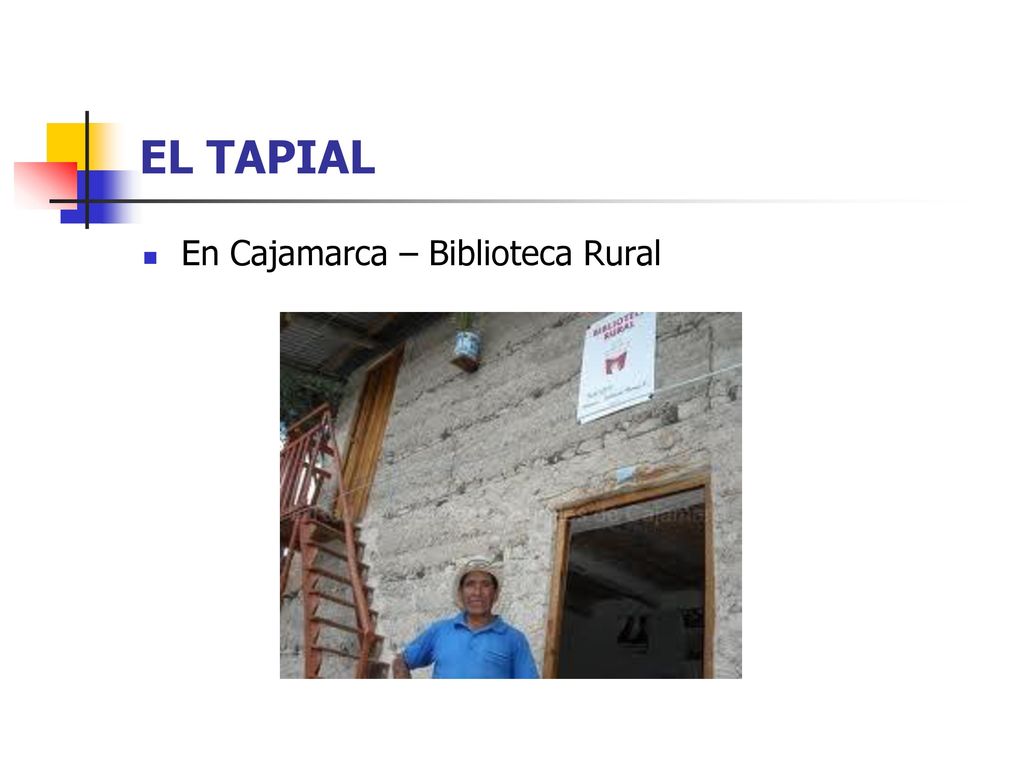

29 EL TAPIAL En Cajamarca – Biblioteca Rural

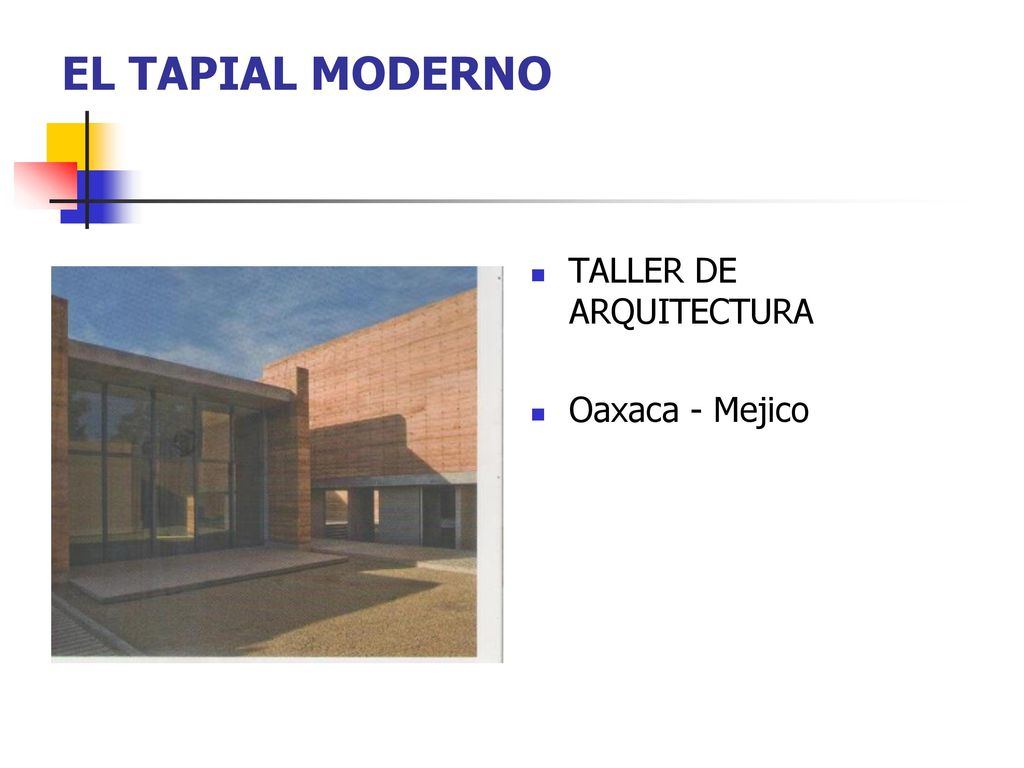

30 EL TAPIAL MODERNO TALLER DE ARQUITECTURA Oaxaca - Mejico

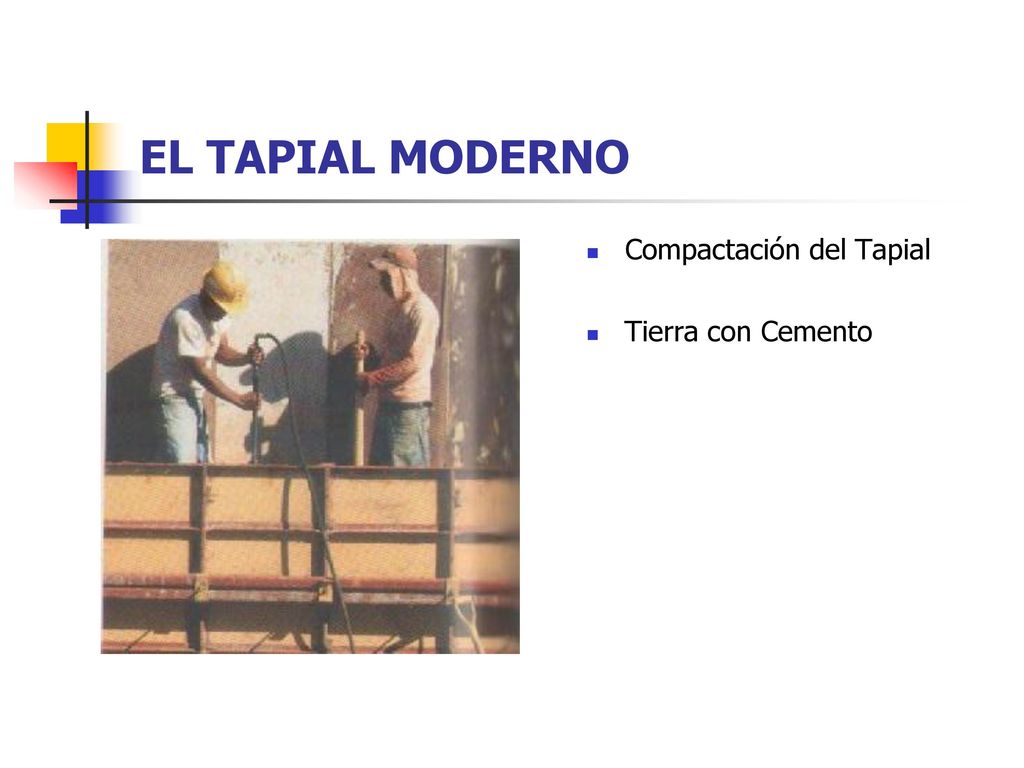

31 EL TAPIAL MODERNO Compactación del Tapial Tierra con Cemento

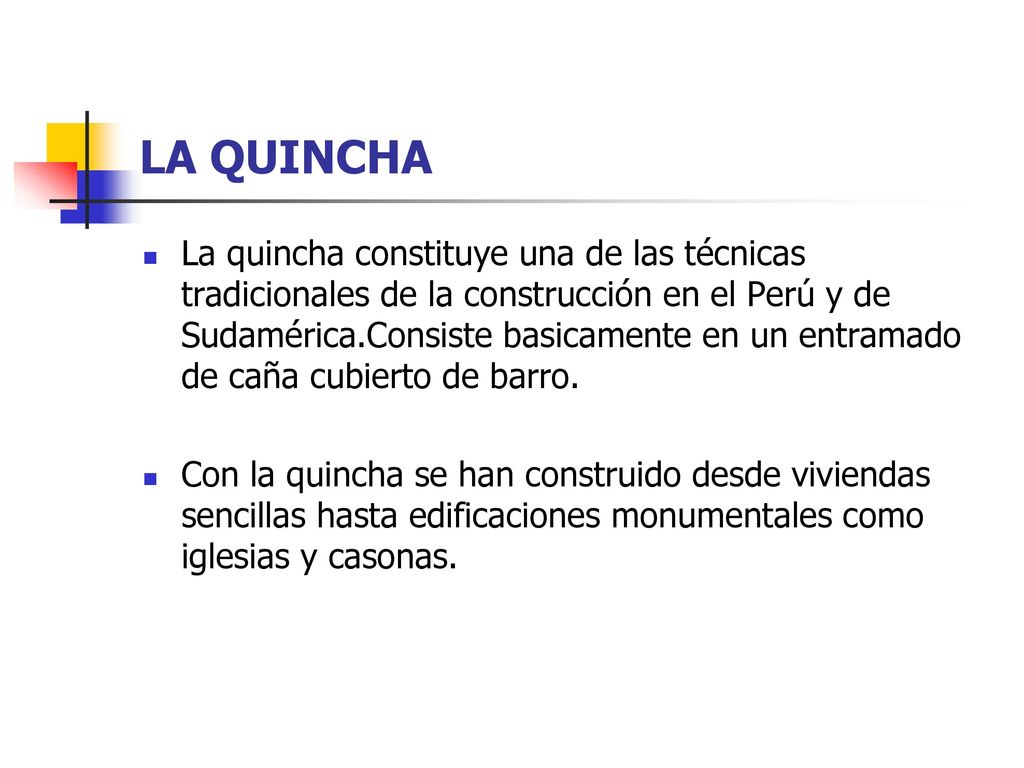

32 LA QUINCHA La quincha constituye una de las técnicas tradicionales de la construcción en el Perú y de Sudamérica.Consiste basicamente en un entramado de caña cubierto de barro. Con la quincha se han construido desde viviendas sencillas hasta edificaciones monumentales como iglesias y casonas.

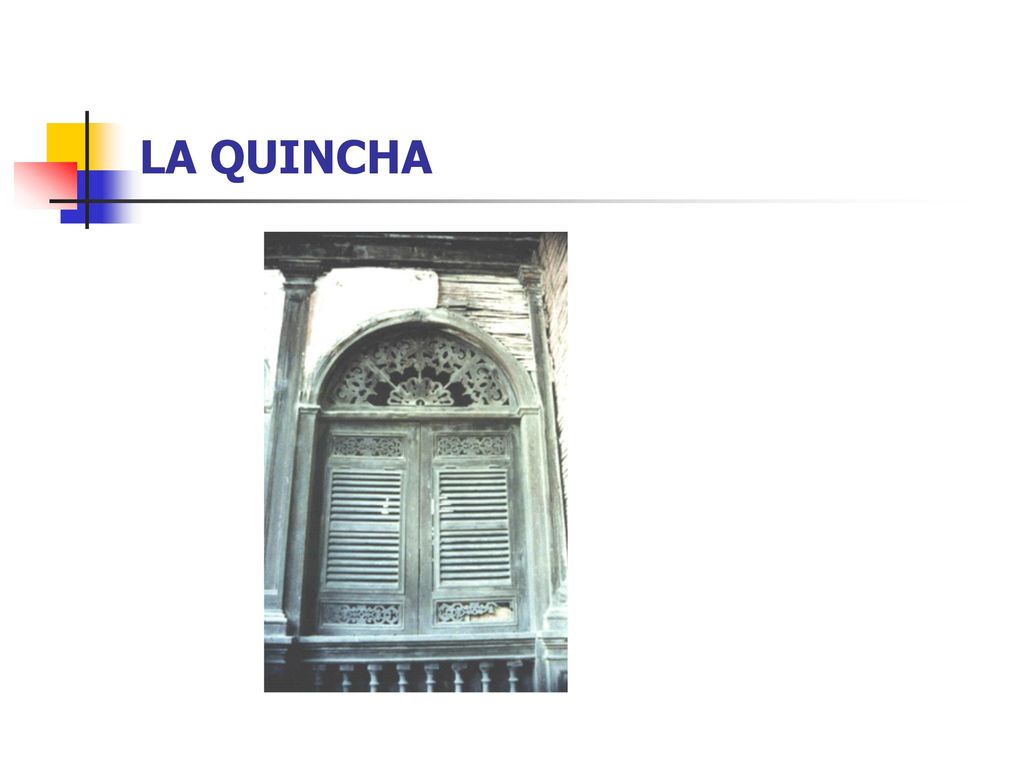

33 LA QUINCHA

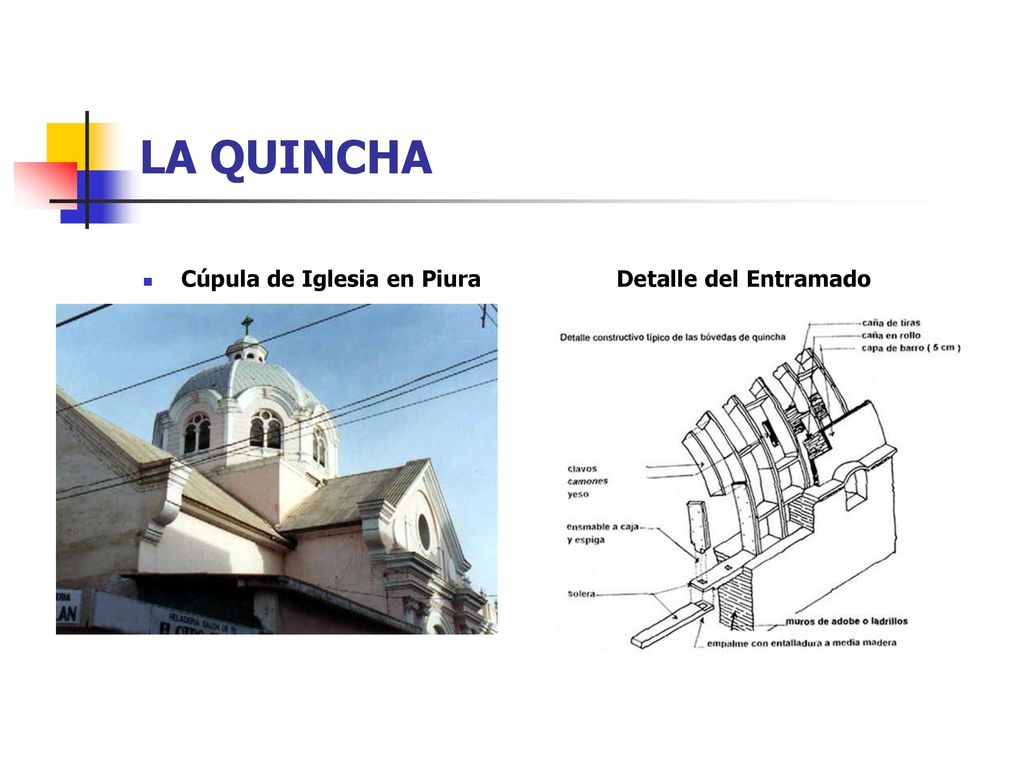

34 LA QUINCHA Cúpula de Iglesia en Piura Detalle del Entramado

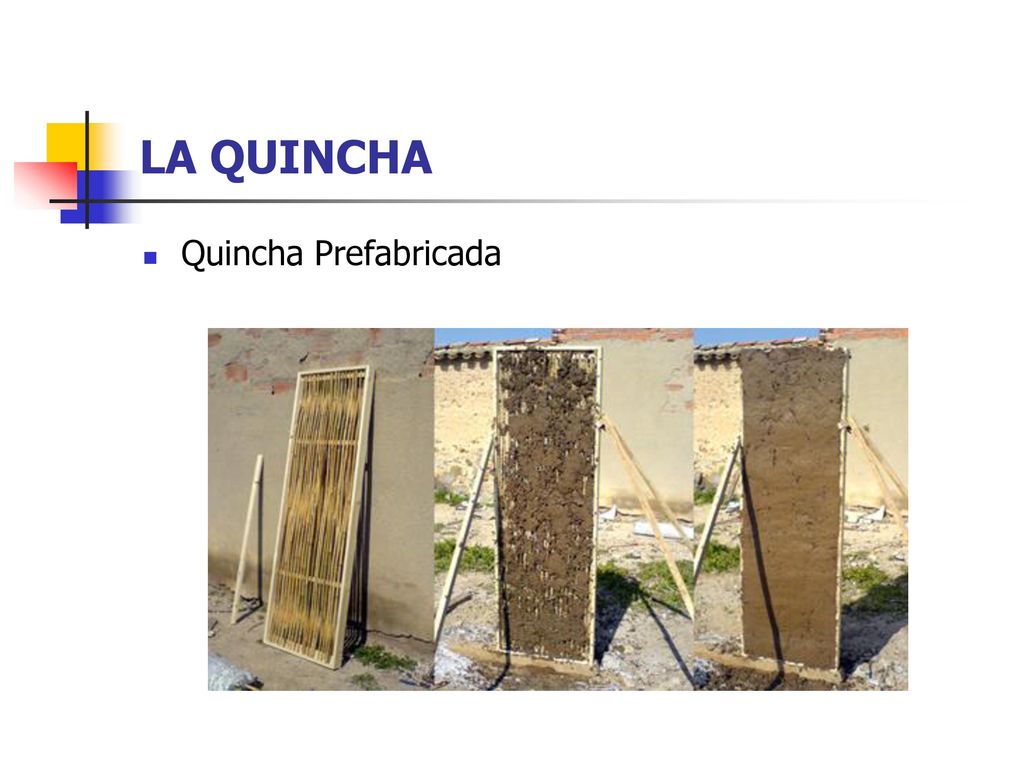

35 LA QUINCHA Quincha Prefabricada

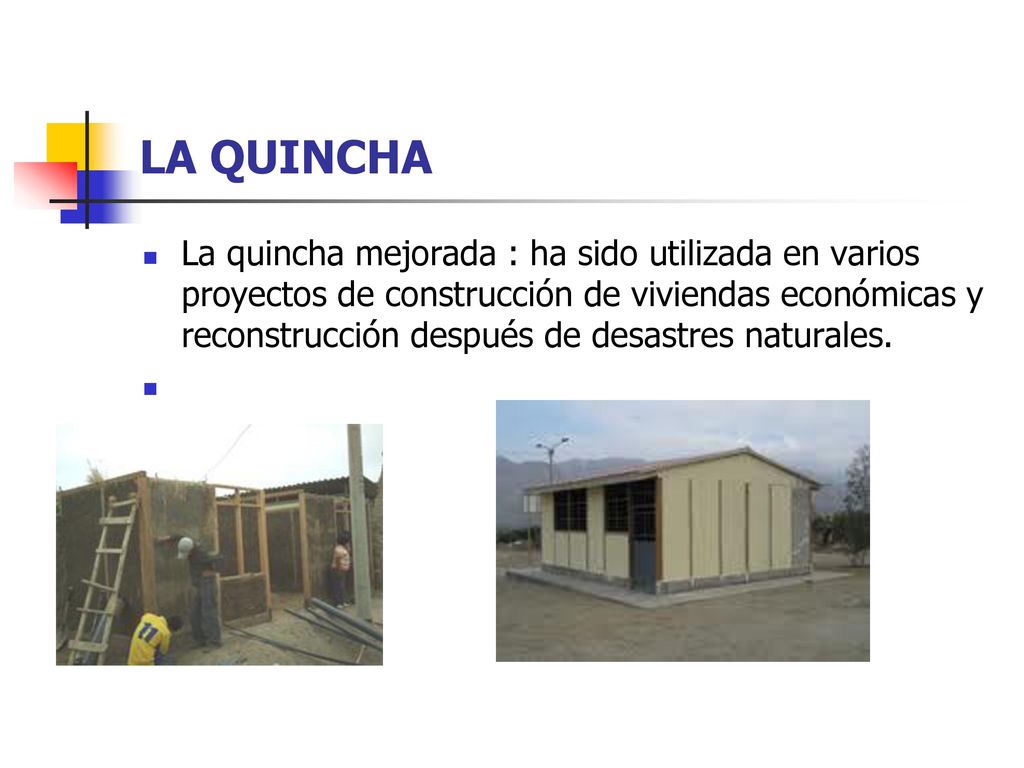

36 LA QUINCHA La quincha mejorada : ha sido utilizada en varios proyectos de construcción de viviendas económicas y reconstrucción después de desastres naturales.

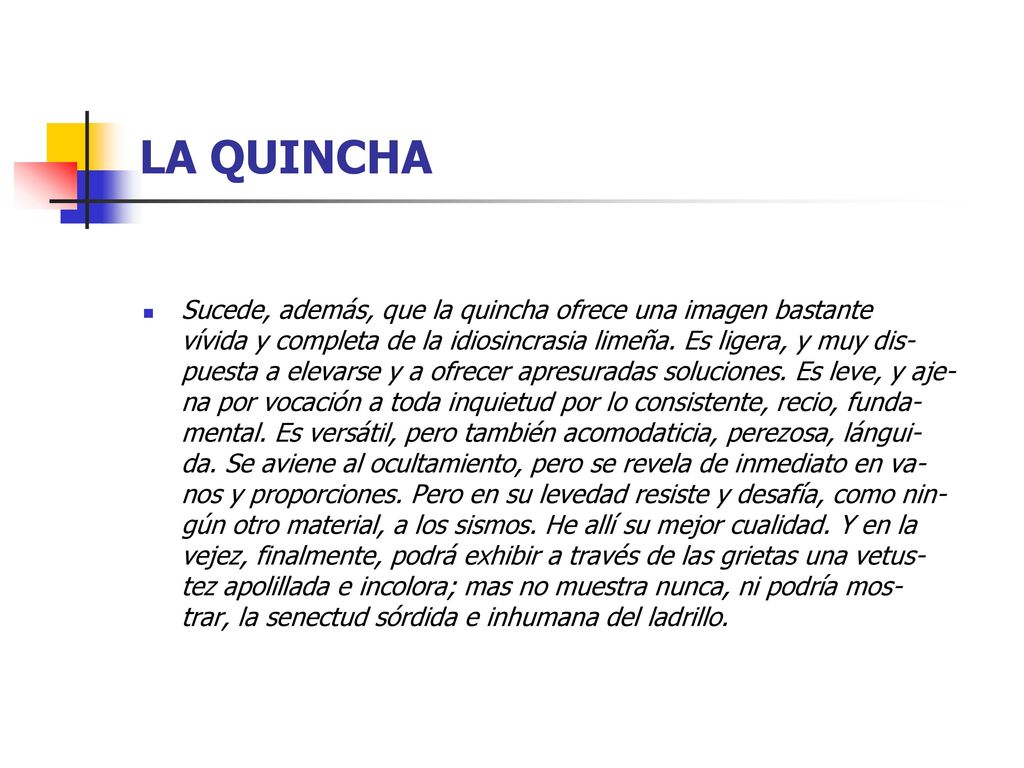

37 LA QUINCHA Sucede, además, que la quincha ofrece una imagen bastante vívida y completa de la idiosincrasia limeña. Es ligera, y muy dis- puesta a elevarse y a ofrecer apresuradas soluciones. Es leve, y aje- na por vocación a toda inquietud por lo consistente, recio, funda- mental. Es versátil, pero también acomodaticia, perezosa, lángui- da. Se aviene al ocultamiento, pero se revela de inmediato en va- nos y proporciones. Pero en su levedad resiste y desafía, como nin- gún otro material, a los sismos. He allí su mejor cualidad. Y en la vejez, finalmente, podrá exhibir a través de las grietas una vetus- tez apolillada e incolora; mas no muestra nunca, ni podría mos- trar, la senectud sórdida e inhumana del ladrillo.

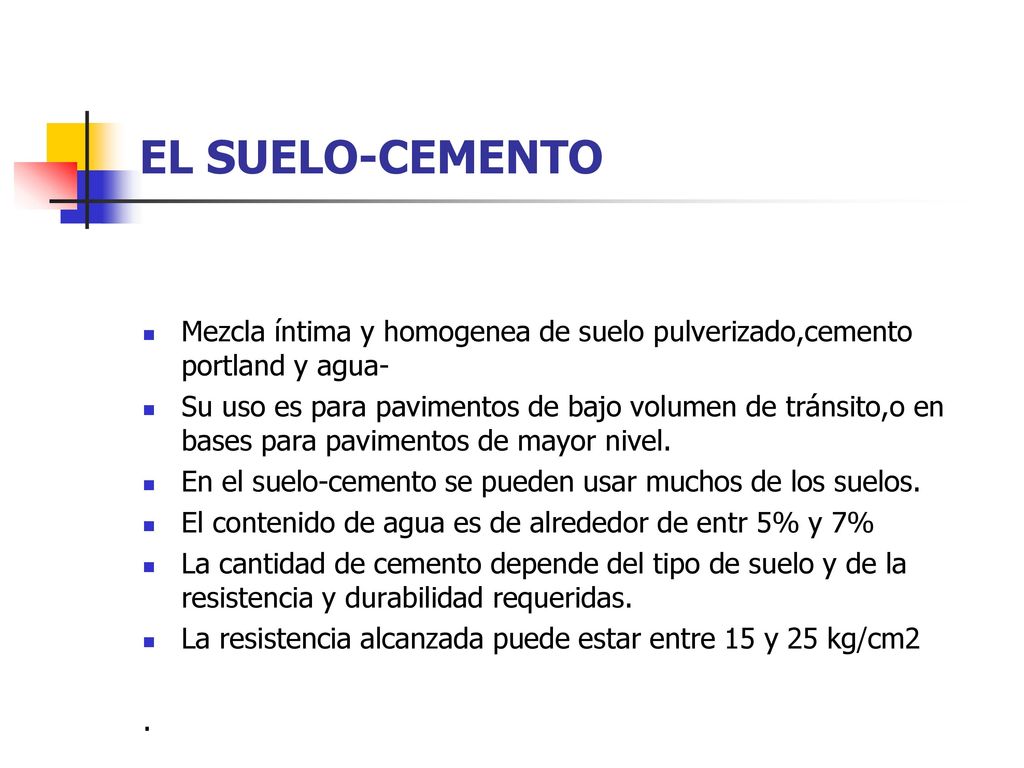

38 EL SUELO-CEMENTO Mezcla íntima y homogenea de suelo pulverizado,cemento portland y agua- Su uso es para pavimentos de bajo volumen de tránsito,o en bases para pavimentos de mayor nivel. En el suelo-cemento se pueden usar muchos de los suelos. El contenido de agua es de alrededor de entr 5% y 7% La cantidad de cemento depende del tipo de suelo y de la resistencia y durabilidad requeridas. La resistencia alcanzada puede estar entre 15 y 25 kg/cm2 .

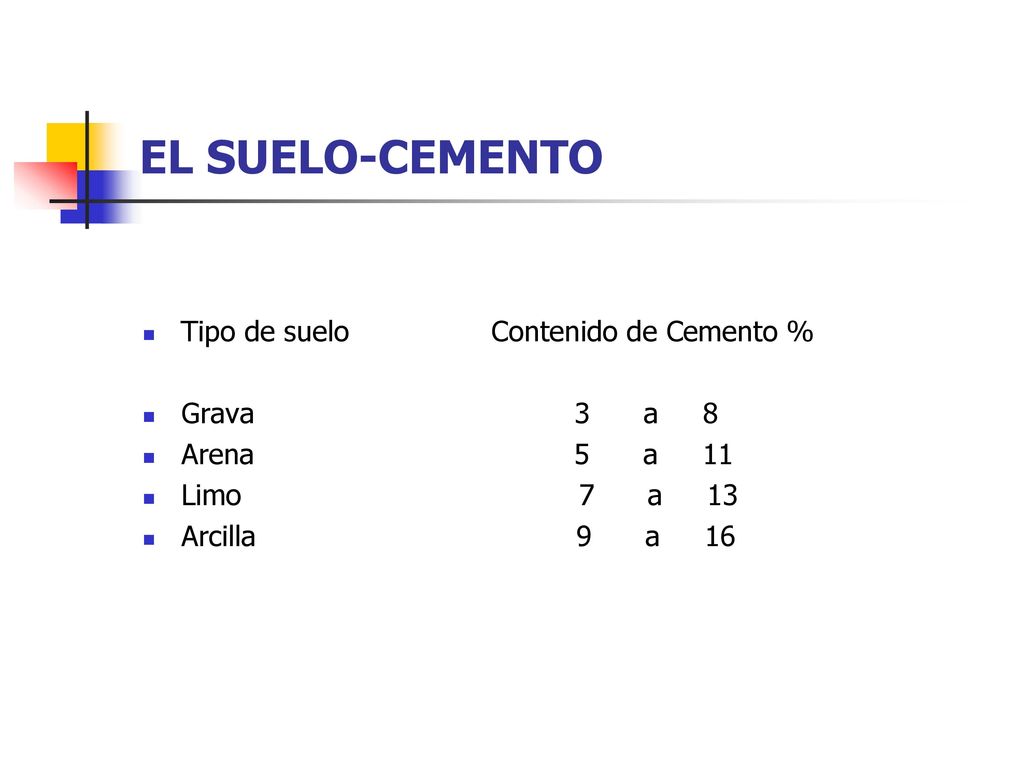

39 EL SUELO-CEMENTO Tipo de suelo Contenido de Cemento % Grava 3 a 8
Arena a Limo a Arcilla a

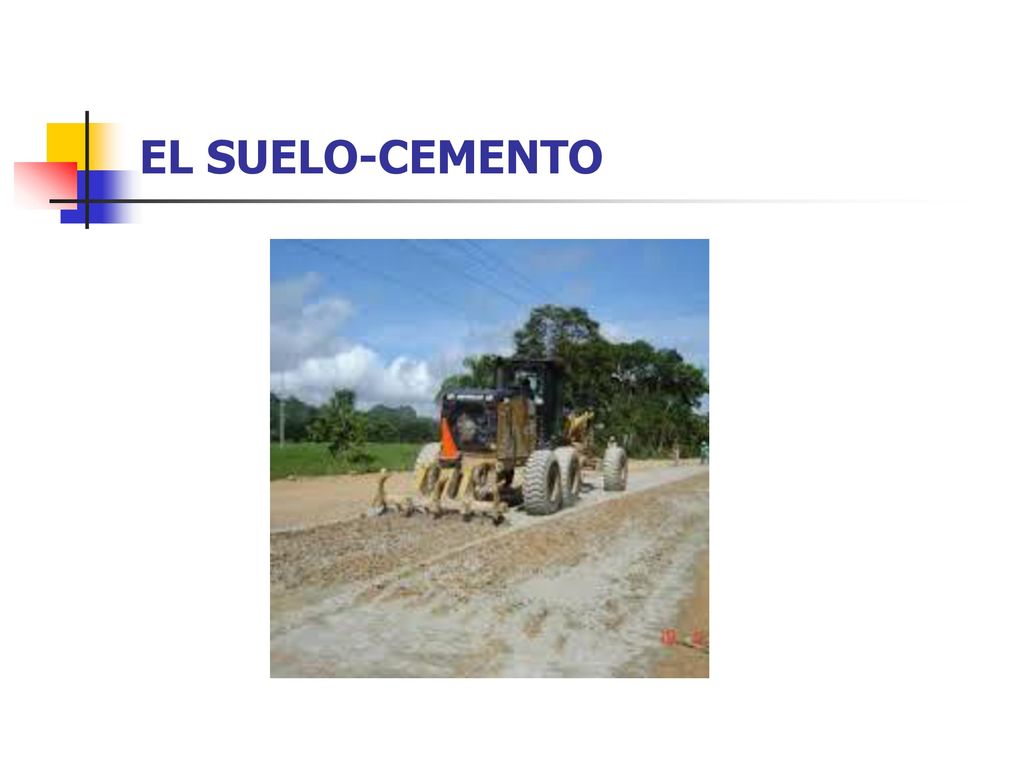

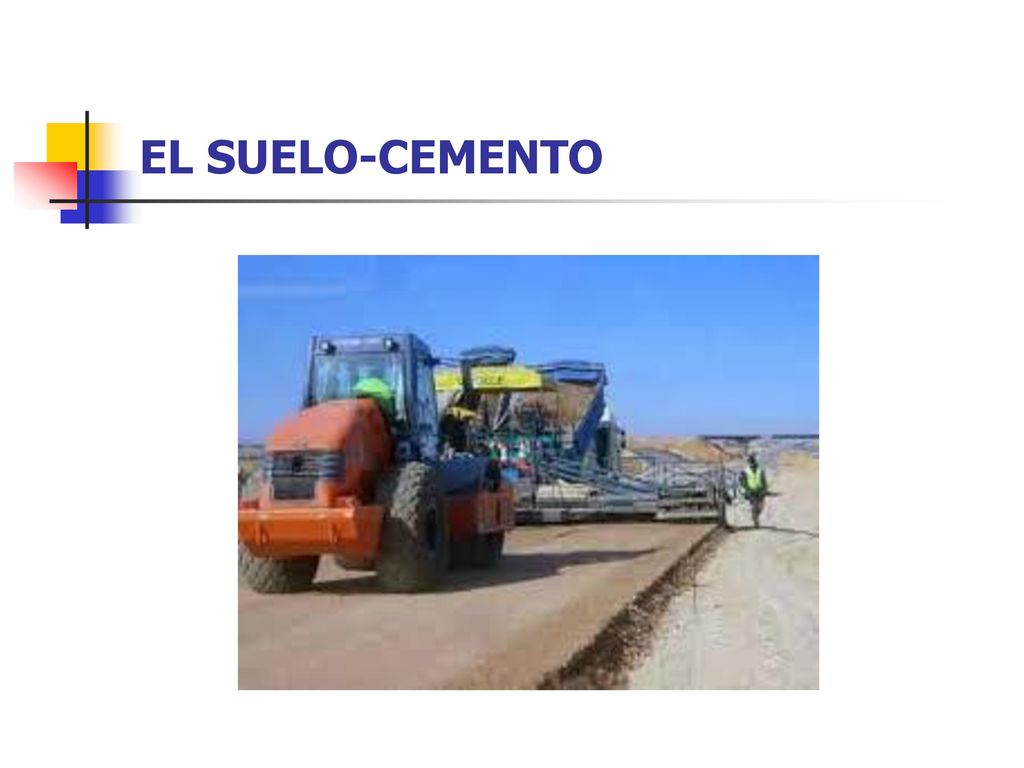

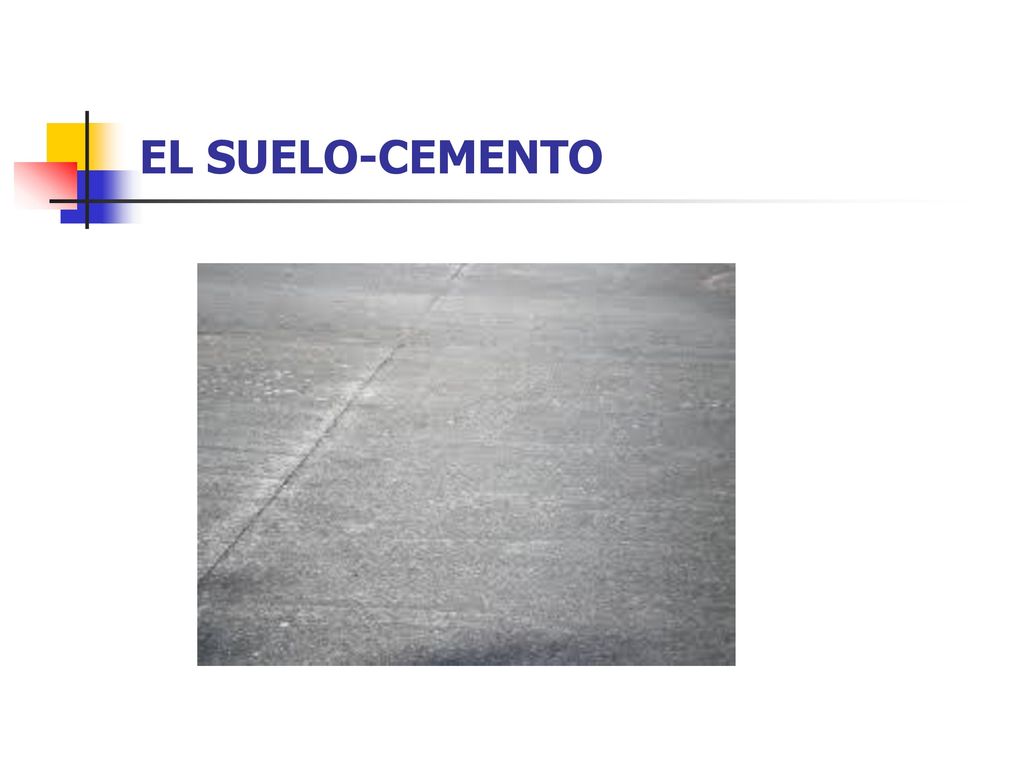

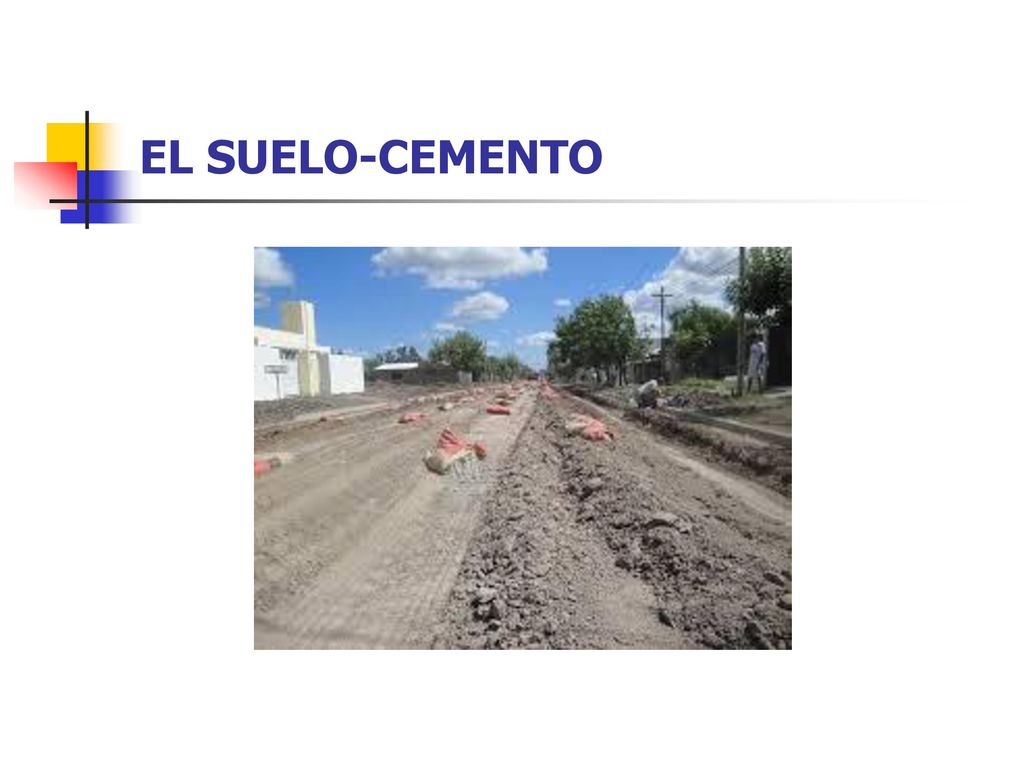

40 EL SUELO-CEMENTO

41 EL SUELO-CEMENTO

42 EL SUELO-CEMENTO

43 EL SUELO-CEMENTO

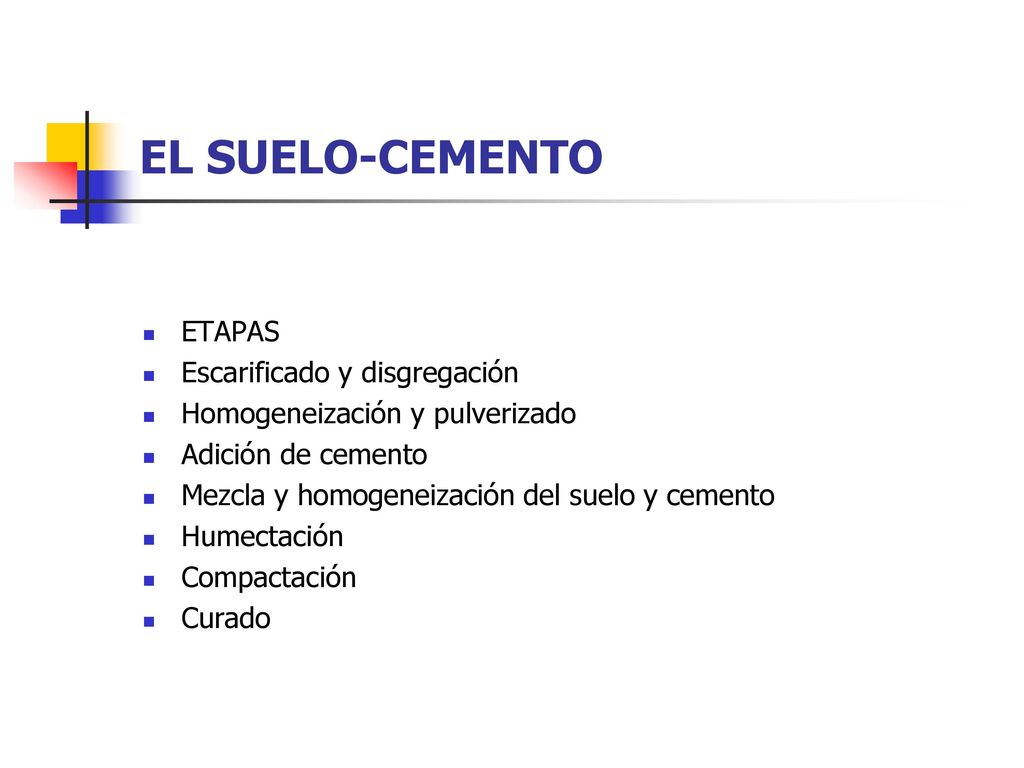

44 EL SUELO-CEMENTO ETAPAS Escarificado y disgregación
Homogeneización y pulverizado Adición de cemento Mezcla y homogeneización del suelo y cemento Humectación Compactación Curado
