Proyecto casa de perro Escala: 1: cm x 140 cm Altura 1 = 50 cm

Presentación del tema: "Proyecto casa de perro Escala: 1: cm x 140 cm Altura 1 = 50 cm"— Transcripción de la presentación:

1 Proyecto casa de perro Escala: 1:50 120 cm x 140 cm Altura 1 = 50 cm

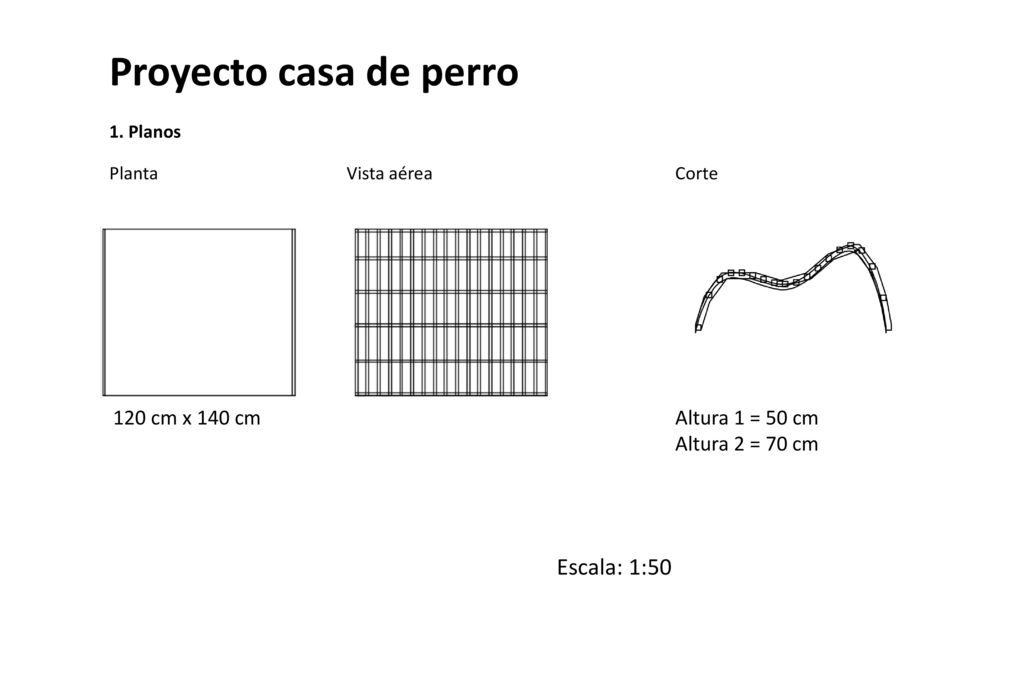

1. Planos Planta Vista aérea Corte 120 cm x 140 cm Altura 1 = 50 cm Altura 2 = 70 cm Escala: 1:50

2 2 Estrategia de modelación geométrica

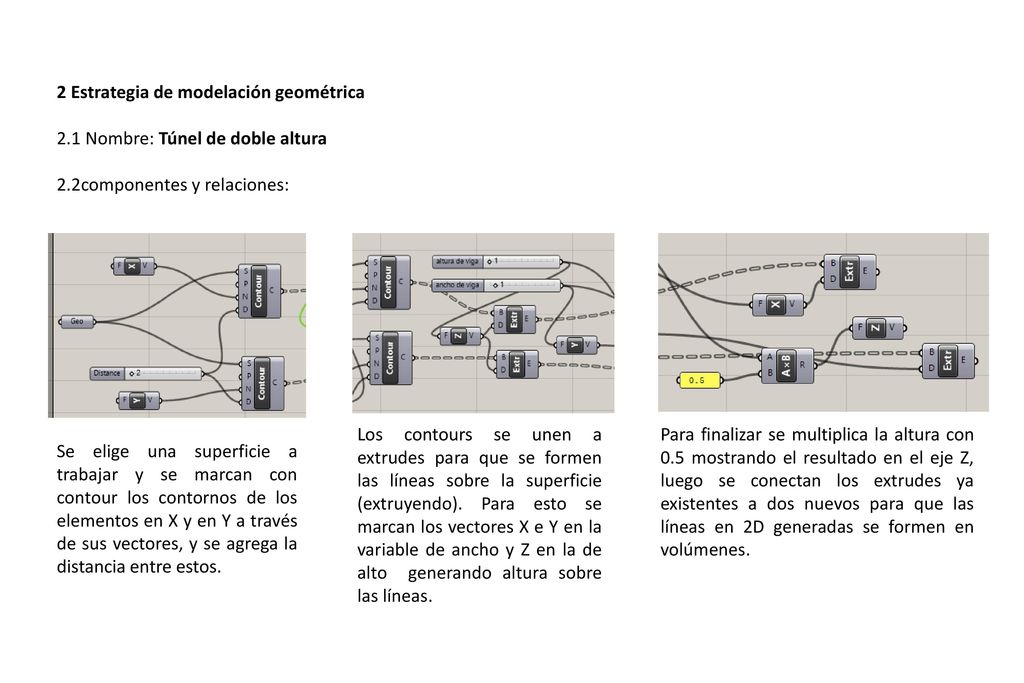

2.1 Nombre: Túnel de doble altura 2.2componentes y relaciones: Los contours se unen a extrudes para que se formen las líneas sobre la superficie (extruyendo). Para esto se marcan los vectores X e Y en la variable de ancho y Z en la de alto generando altura sobre las líneas. Para finalizar se multiplica la altura con 0.5 mostrando el resultado en el eje Z, luego se conectan los extrudes ya existentes a dos nuevos para que las líneas en 2D generadas se formen en volúmenes. Se elige una superficie a trabajar y se marcan con contour los contornos de los elementos en X y en Y a través de sus vectores, y se agrega la distancia entre estos.

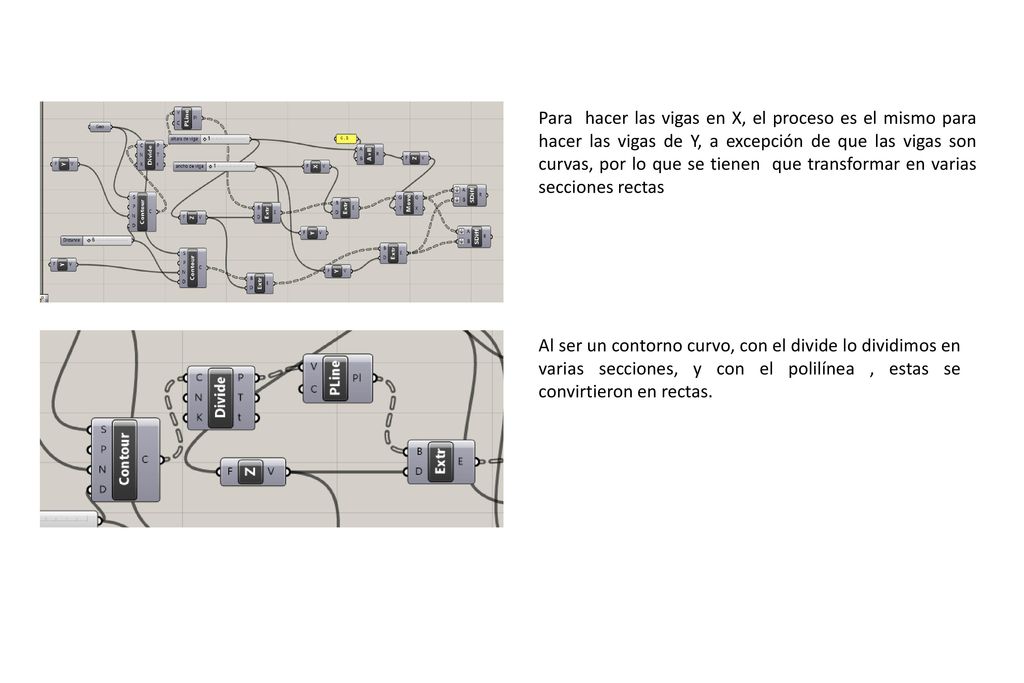

3 Para hacer las vigas en X, el proceso es el mismo para hacer las vigas de Y, a excepción de que las vigas son curvas, por lo que se tienen que transformar en varias secciones rectas Al ser un contorno curvo, con el divide lo dividimos en varias secciones, y con el polilínea , estas se convirtieron en rectas.

4 2.3 Secuencia en el tiempo: (explicación)

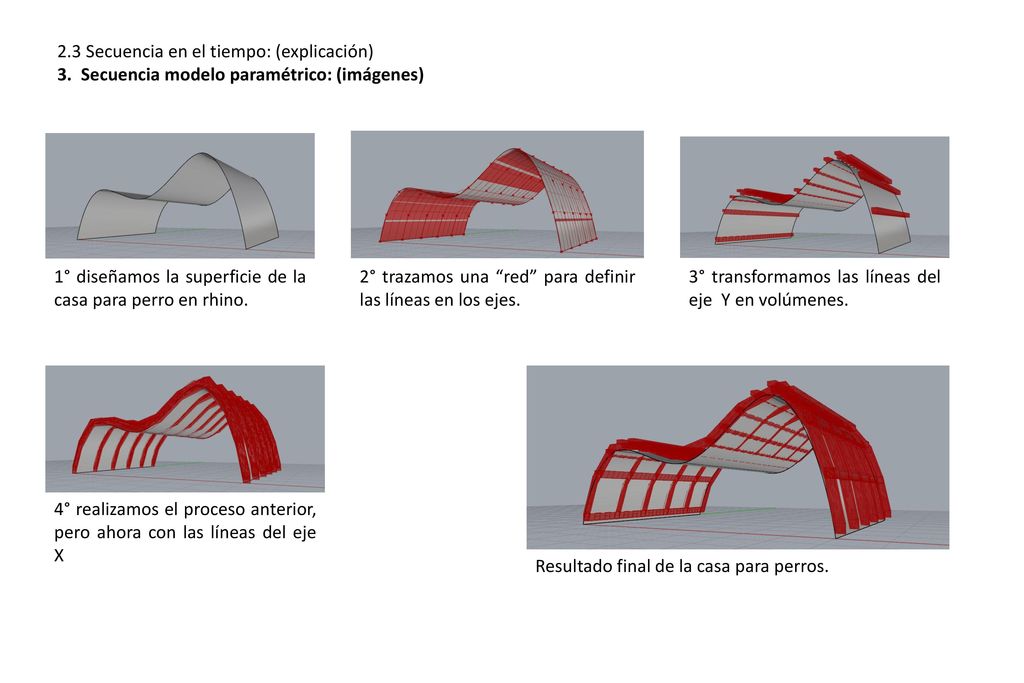

3. Secuencia modelo paramétrico: (imágenes) 1° diseñamos la superficie de la casa para perro en rhino. 2° trazamos una “red” para definir las líneas en los ejes. 3° transformamos las líneas del eje Y en volúmenes. 4° realizamos el proceso anterior, pero ahora con las líneas del eje X Resultado final de la casa para perros.
