Seminario 16: Determinación de la Norma de Tiempo

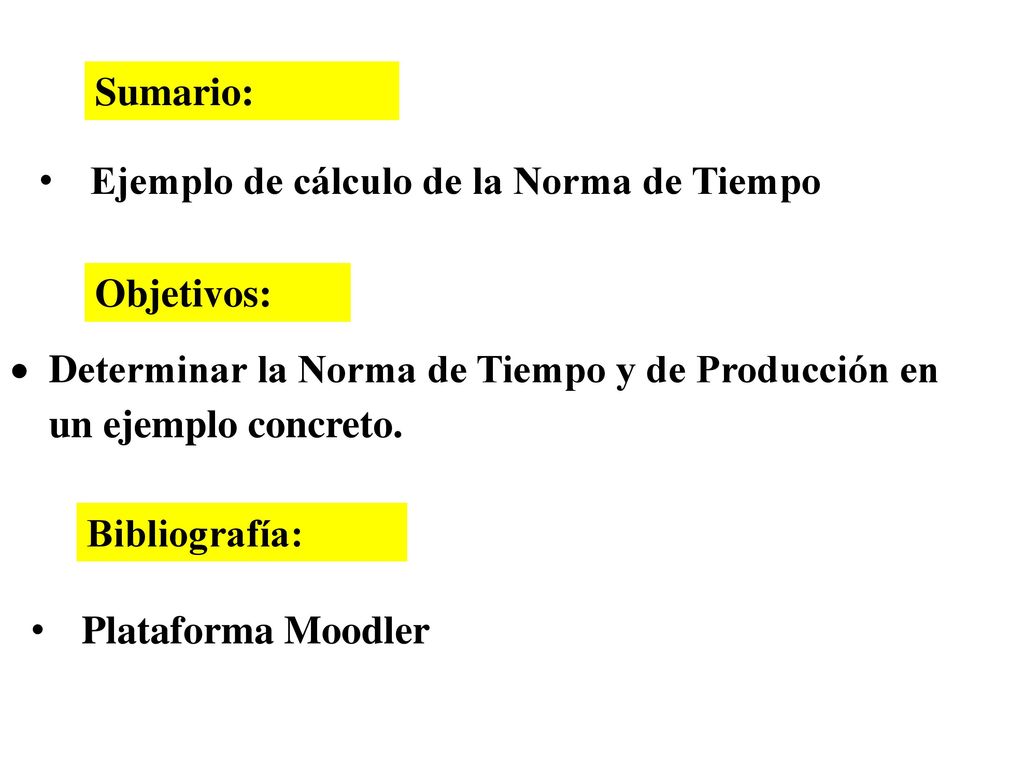

2 Sumario: Ejemplo de cálculo de la Norma de Tiempo Objetivos: Determinar la Norma de Tiempo y de Producción en un ejemplo concreto. Bibliografía: Plataforma Moodler

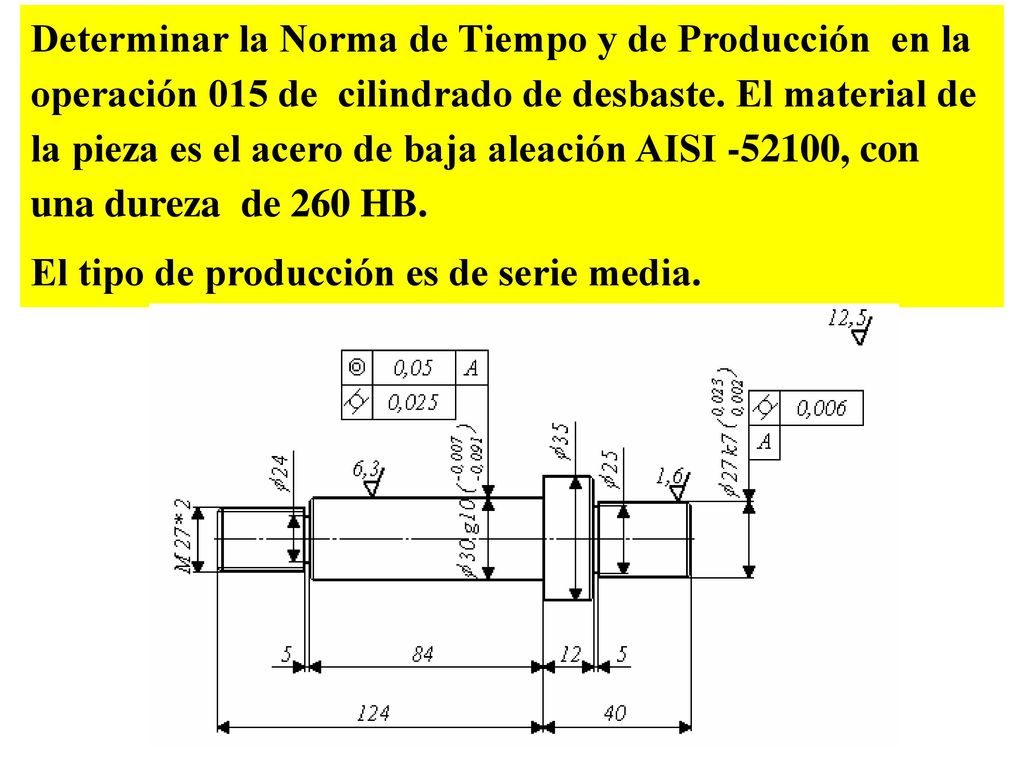

3 Determinar la Norma de Tiempo y de Producción en la operación 015 de cilindrado de desbaste. El material de la pieza es el acero de baja aleación AISI , con una dureza de 260 HB. El tipo de producción es de serie media.

4 Cilindrar de desbaste de Ø38 a mm en una longitud de 45 ±0,12mm 119
Esquema de Instalación y Basificación:   Descripción de la Instalación: A- Instalar pieza bruta entre plato y punto. Desinstalar Pasos Tec. Descripción: V `[m / min] S [mm/rev] t [mm] n min-1 Cantidad de pasadas i Descripción de la Herramienta: Instrumento de Medición: 1 Cilindrar de desbaste de Ø38 a mm en una longitud de 45 ±0,12mm 119 0,6 1.5 1000 1  P30- Φ 90 Pie de Rey de 0 a 150mm A=0,05 2 Cilindrar de desbaste de Ø35 a mm en una longitud de 37 ±0,12mm. 1,67

5 Calculo del Tiempo Operativo (to).

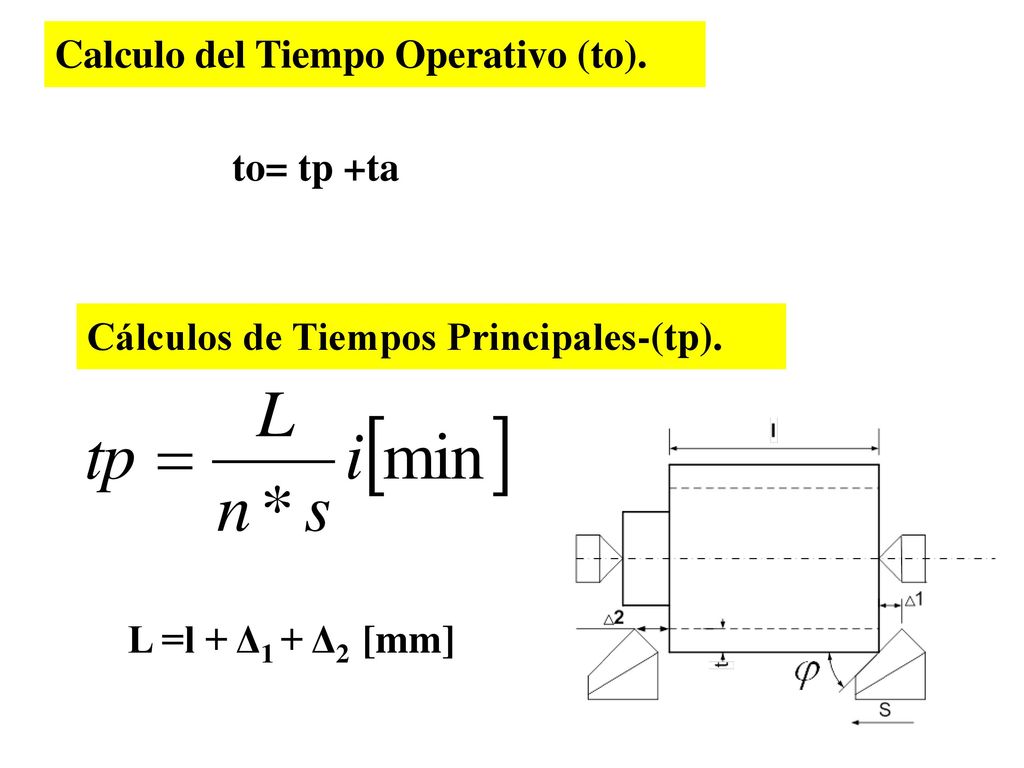

to= tp +ta Cálculos de Tiempos Principales-(tp). L =l + Δ1 + Δ2 [mm]

6 Paso Tecnológ. n (min-1) s (mm/rev) i l (mm) Δ1 Δ2 L Tp [min] 1 1000 0,6 45 0,075 2 37,2 0.124 Total 0,2

7 Cálculos de tiempos Auxiliares-(tp).

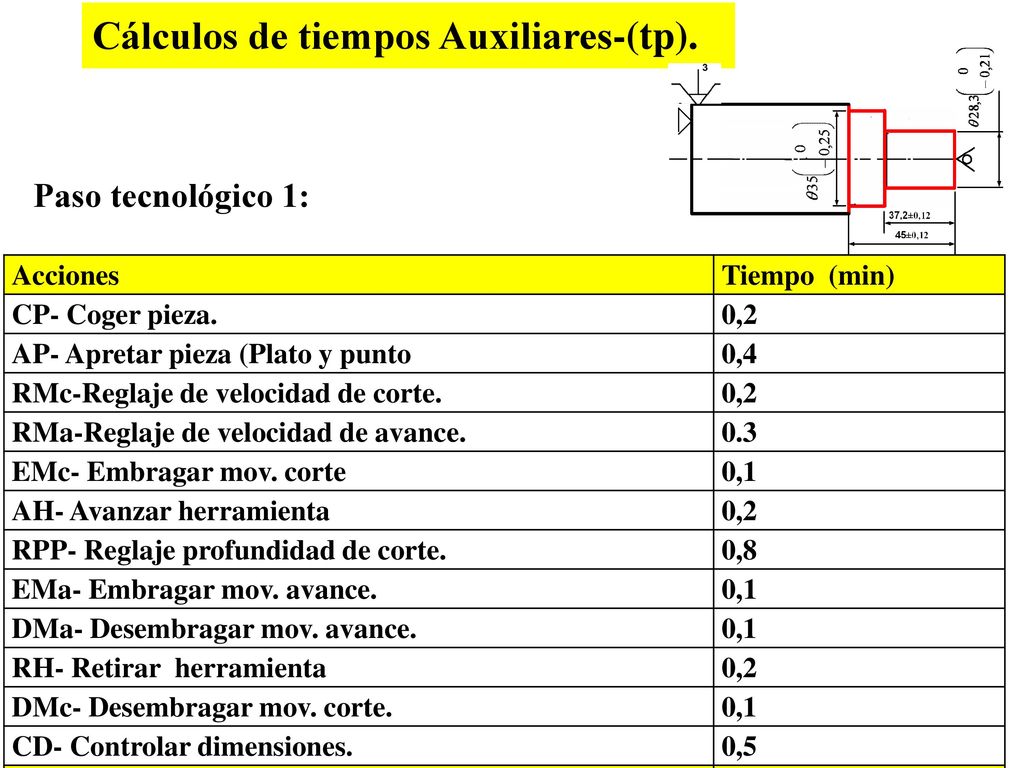

Paso tecnológico 1: Acciones Tiempo (min) CP- Coger pieza. 0,2 AP- Apretar pieza (Plato y punto 0,4 RMc-Reglaje de velocidad de corte. RMa-Reglaje de velocidad de avance. 0.3 EMc- Embragar mov. corte 0,1 AH- Avanzar herramienta RPP- Reglaje profundidad de corte. 0,8 EMa- Embragar mov. avance. DMa- Desembragar mov. avance. RH- Retirar herramienta DMc- Desembragar mov. corte. CD- Controlar dimensiones. 0,5 Total 3,2

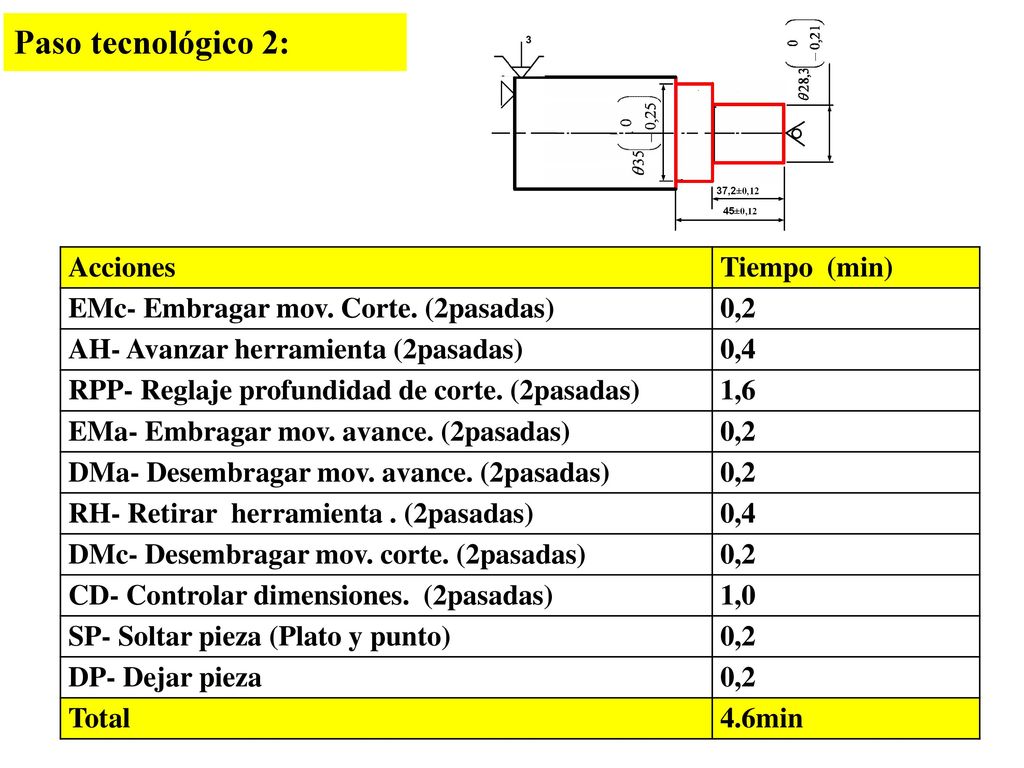

8 Paso tecnológico 2: Acciones Tiempo (min)
EMc- Embragar mov. Corte. (2pasadas) 0,2 AH- Avanzar herramienta (2pasadas) 0,4 RPP- Reglaje profundidad de corte. (2pasadas) 1,6 EMa- Embragar mov. avance. (2pasadas) DMa- Desembragar mov. avance. (2pasadas) RH- Retirar herramienta . (2pasadas) DMc- Desembragar mov. corte. (2pasadas) CD- Controlar dimensiones. (2pasadas) 1,0 SP- Soltar pieza (Plato y punto) DP- Dejar pieza Total 4.6min

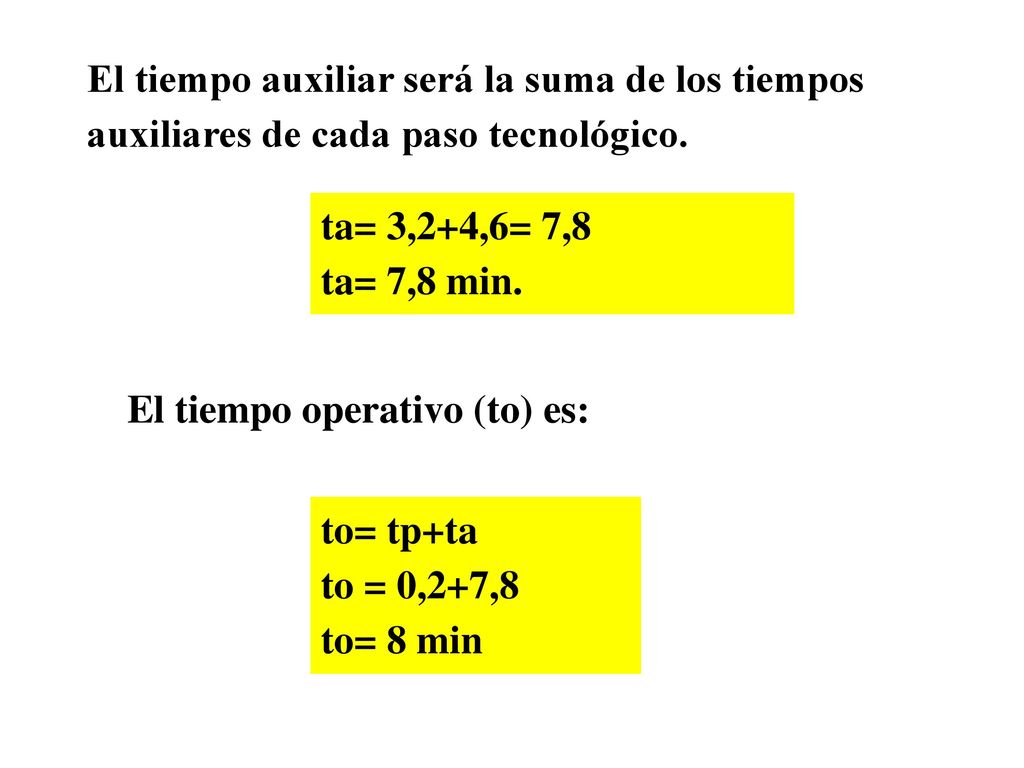

9 El tiempo auxiliar será la suma de los tiempos auxiliares de cada paso tecnológico.
ta= 3,2+4,6= 7,8 ta= 7,8 min. El tiempo operativo (to) es: to= tp+ta to = 0,2+7,8 to= 8 min

10 Cálculo del Tiempo Unitario (Tu).

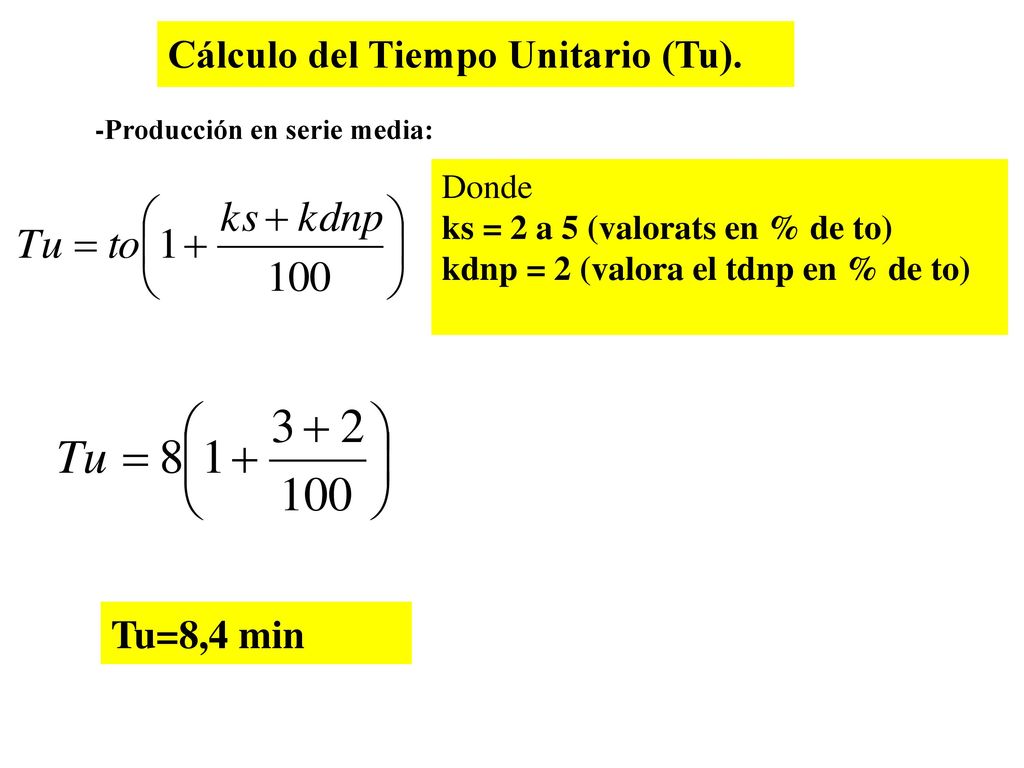

-Producción en serie media: Donde ks = 2 a 5 (valorats en % de to) kdnp = 2 (valora el tdnp en % de to) Tu=8,4 min

11 Determinación del tiempo Preparativo Conclusivo (Tpc).

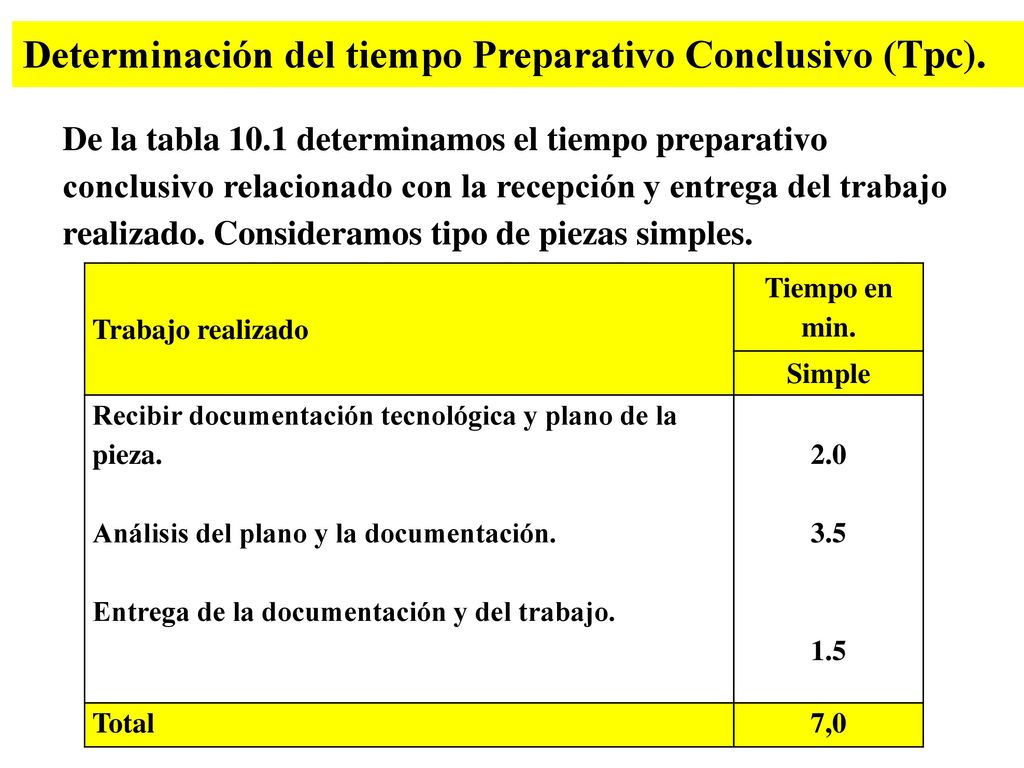

De la tabla 10.1 determinamos el tiempo preparativo conclusivo relacionado con la recepción y entrega del trabajo realizado. Consideramos tipo de piezas simples. Trabajo realizado Tiempo en min. Simple Recibir documentación tecnológica y plano de la pieza. Análisis del plano y la documentación. Entrega de la documentación y del trabajo. 2.0 3.5 1.5 Total 7,0

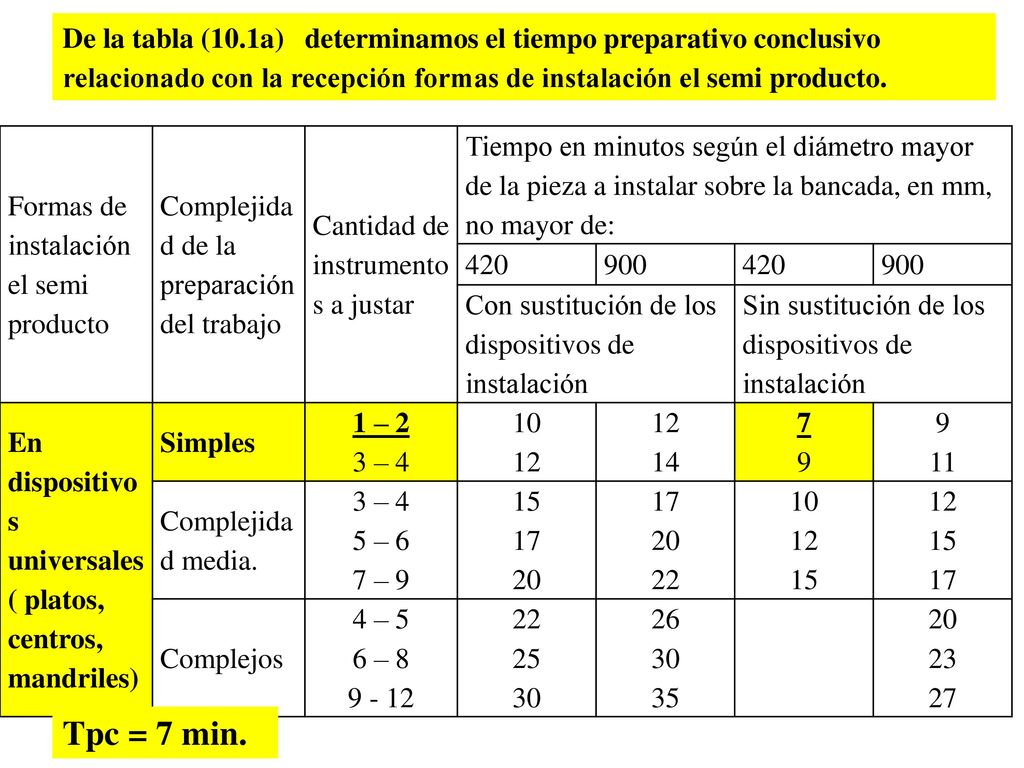

12 De la tabla (10.1a) determinamos el tiempo preparativo conclusivo relacionado con la recepción formas de instalación el semi producto. Formas de instalación el semi producto Complejidad de la preparación del trabajo Cantidad de instrumentos a justar Tiempo en minutos según el diámetro mayor de la pieza a instalar sobre la bancada, en mm, no mayor de: 420 900 Con sustitución de los dispositivos de instalación Sin sustitución de los dispositivos de instalación En dispositivos universales ( platos, centros, mandriles) Simples 1 – 2 3 – 4 10 12 14 7 9 11 Complejidad media. 5 – 6 7 – 9 15 17 20 22 Complejos 4 – 5 6 – 8 9 - 12 25 30 26 35 23 27 Tpc = 7 min.

13 Cambiar las muela del plato Mandrilar mulas blandas

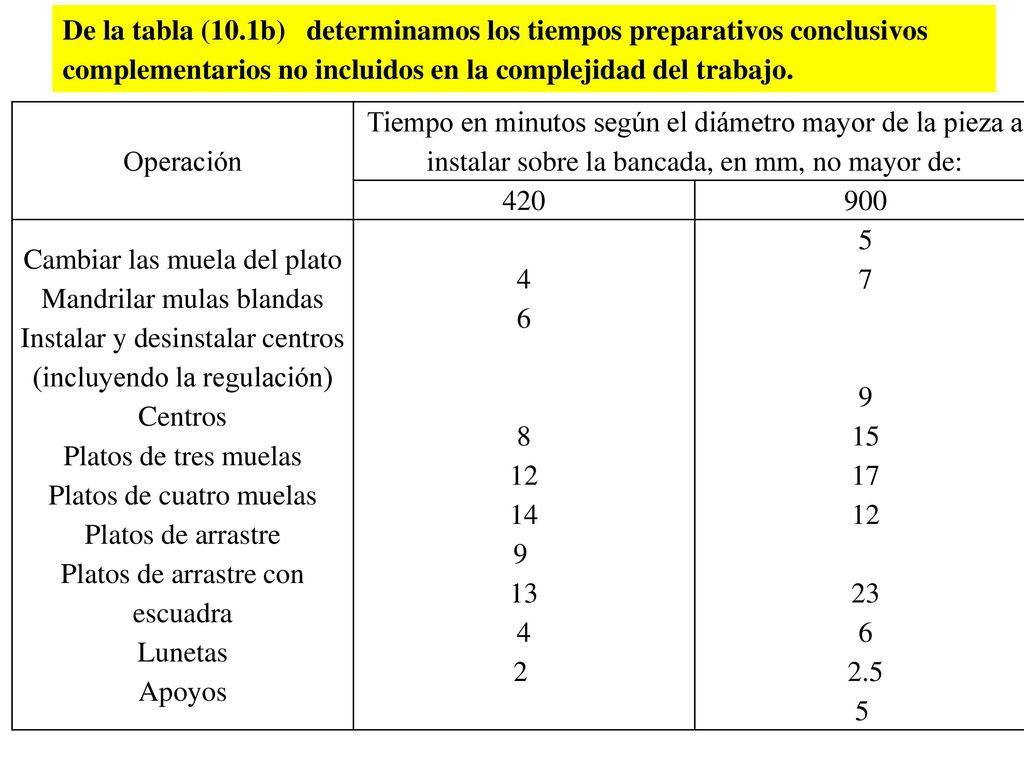

De la tabla (10.1b) determinamos los tiempos preparativos conclusivos complementarios no incluidos en la complejidad del trabajo. Operación Tiempo en minutos según el diámetro mayor de la pieza a instalar sobre la bancada, en mm, no mayor de: 420 900 Cambiar las muela del plato Mandrilar mulas blandas Instalar y desinstalar centros (incluyendo la regulación) Centros Platos de tres muelas Platos de cuatro muelas Platos de arrastre Platos de arrastre con escuadra Lunetas Apoyos 4 6 8 12 14 9  13 2  5 7 9 15 17 23 2.5 5

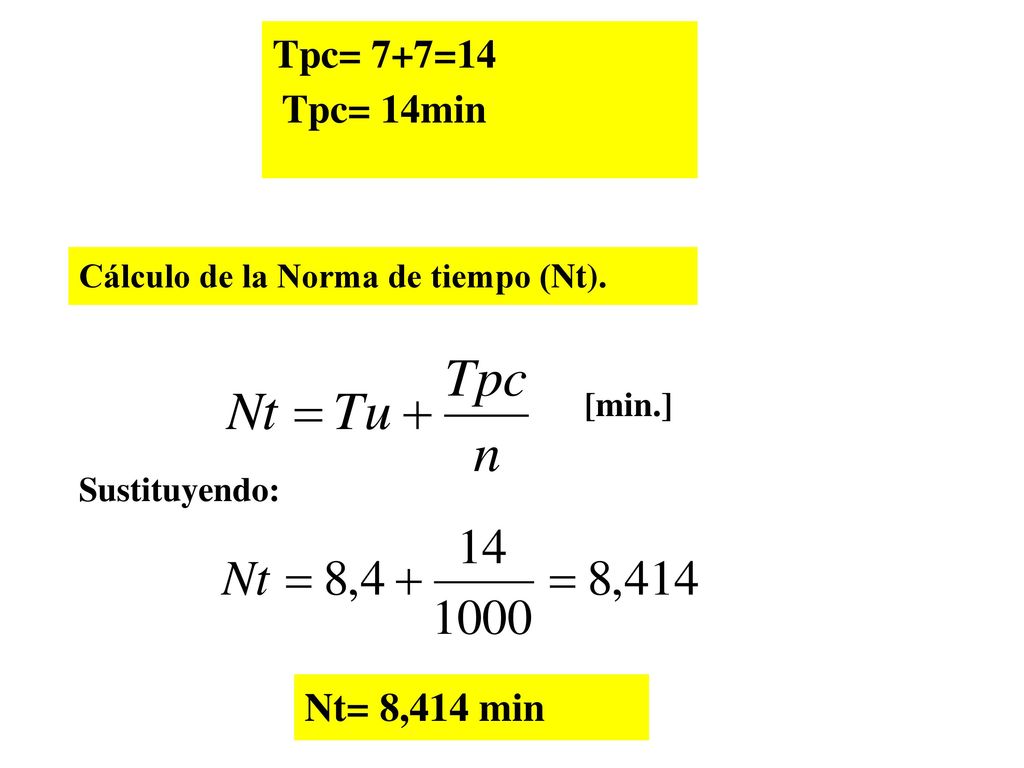

14 Tpc= 7+7=14  Tpc= 14min Cálculo de la Norma de tiempo (Nt). [min.] Sustituyendo: Nt= 8,414 min

15 Np = 38 piezas por cada turno de trabajo (8 horas)
 Cálculo de la Norma de Producción: [Piezas / Tiempo.] Donde: Tt = 8 horas = 480 min Sustituyendo: Np = 38 piezas por cada turno de trabajo (8 horas)
