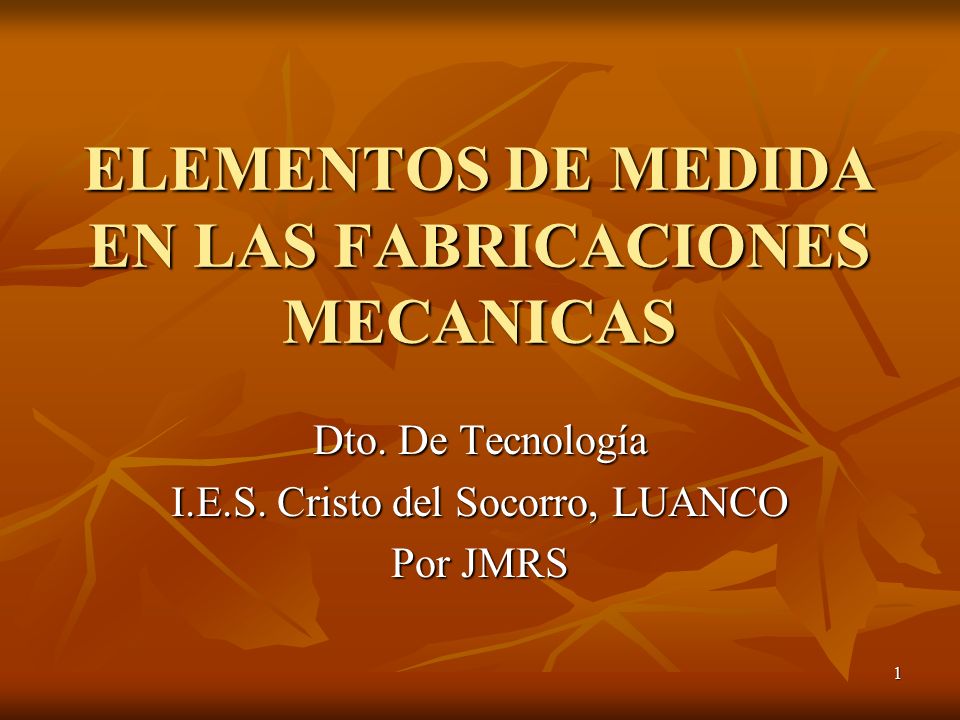

1 1 ELEMENTOS DE MEDIDA EN LAS FABRICACIONES MECANICAS Dto. De Tecnología I.E.S. Cristo del Socorro, LUANCO Por JMRS

2 2 MEDICIÓN El objetivo del empleo de las técnicas de fabricación mecánica es el de obtener piezas de tamaños y formas bien determinadas. El objetivo del empleo de las técnicas de fabricación mecánica es el de obtener piezas de tamaños y formas bien determinadas. El proceso consistente en la determinación de una dimensión, sea lineal o angular, se denomina medición o toma de medidas. El proceso consistente en la determinación de una dimensión, sea lineal o angular, se denomina medición o toma de medidas. Al conjunto de métodos o procedimientos necesarios para ejecutar correctamente las mediciones, recibe el nombre de metrología. Al conjunto de métodos o procedimientos necesarios para ejecutar correctamente las mediciones, recibe el nombre de metrología. La medición consiste en la comparación de una magnitud con otra de valor conocido, que se toma como unidad. La medición consiste en la comparación de una magnitud con otra de valor conocido, que se toma como unidad.

3 3 UNIDADES DE MEDIDA En construcciones mecánicas las magnitudes mas utilizadas son: En construcciones mecánicas las magnitudes mas utilizadas son: - El metro.- - El metro.- - El milímetro.- - El milímetro.- - La micra.- - La micra.- - La pulgada.- - La pulgada.- - Grados y minutos.- - Grados y minutos.- Es la distancia recorrida por la luz en el vació en un tiempo de:1/299 792 458 de segundo. Es la unidad del SI. Definición primaria.- Diezmillonésima parte del cuadrante meridiano terrestre. 10 1 000.000 Es la milésima parte de un metro 1m = 10 3 mm ; 1mm = 10 -3 m Es la milésima parte de un mm 1mm = 10 3  ; 1  = 10 -3 mm 1m = 10 6  ; 1  = 10 -6 m Es la unidad de longitud del sistema británico y equivale a: Pulgada 1 pie= 12 pulgadas 1” = 25,4 mm ; 1’ = 12 “ = 304,8 mm La unidad de medida angular es el grado sexagésimal, donde: 1º = 1/90 del ángulo recto. 1º = 1/360 de una circunferencia 1º = 60 ‘ ; 1’ = 60 “ 360º

4 4 EL CALIBRE O PIE DE REY El calibre es un instrumento de medida compuesto de dos piezas: El calibre es un instrumento de medida compuesto de dos piezas: una que contiene el nonio una que contiene el nonio y otra con forma de escuadra con la medida que se desliza sobre ella. y otra con forma de escuadra con la medida que se desliza sobre ella. Sus diferentes partes son: Sus diferentes partes son: Con el podemos realizar medidas de: Con el podemos realizar medidas de: - Exteriores. - Exteriores. - Interiores. - Interiores. - Profundidades. - Profundidades. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 0 1 2 3 4 5 6 7 8 9 10 1/20 Mordazas para medidas externasMordazas para medidas internas Palpador y coliza para medida de profundidades Escala de divisiones en mm. Nonio para fracciones de mm Botón de freno

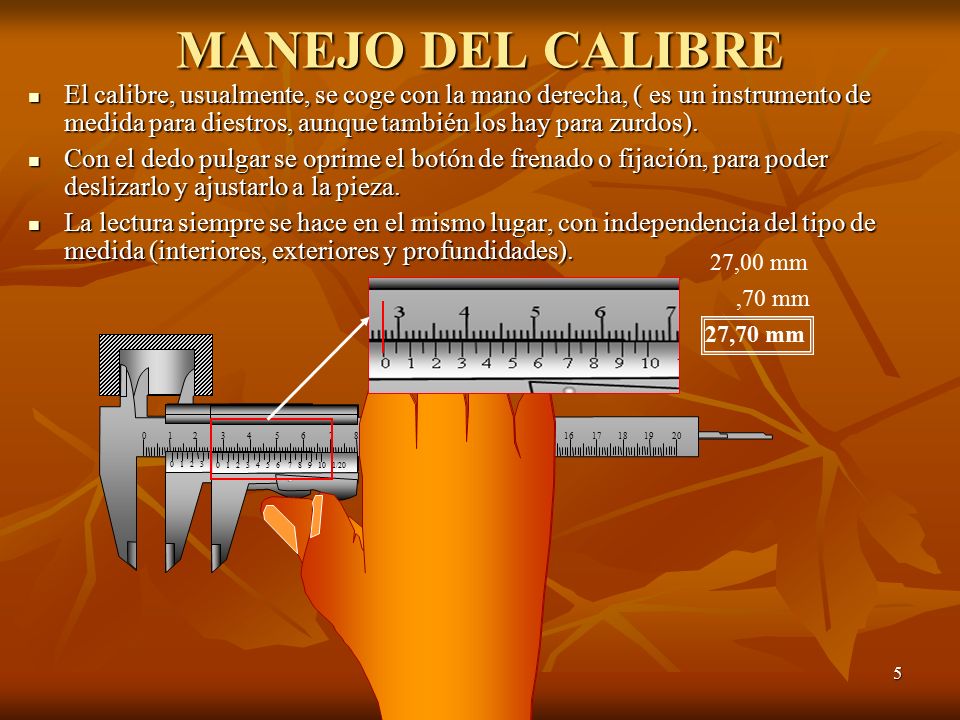

5 5 MANEJO DEL CALIBRE El calibre, usualmente, se coge con la mano derecha, ( es un instrumento de medida para diestros, aunque también los hay para zurdos). El calibre, usualmente, se coge con la mano derecha, ( es un instrumento de medida para diestros, aunque también los hay para zurdos). Con el dedo pulgar se oprime el botón de frenado o fijación, para poder deslizarlo y ajustarlo a la pieza. Con el dedo pulgar se oprime el botón de frenado o fijación, para poder deslizarlo y ajustarlo a la pieza. La lectura siempre se hace en el mismo lugar, con independencia del tipo de medida (interiores, exteriores y profundidades). La lectura siempre se hace en el mismo lugar, con independencia del tipo de medida (interiores, exteriores y profundidades). 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 0 1 2 3 4 5 6 7 8 9 10 1/20 27,00 mm,70 mm 27,70 mm
