eros Productos para la Automatización Grupo de Ingeniería y Desarrollo

Presentación del tema: "eros Productos para la Automatización Grupo de Ingeniería y Desarrollo"— Transcripción de la presentación:

1 eros Productos para la Automatización Grupo de Ingeniería y Desarrollo
División Nicaro Empresa de Servicios de Computación, Comunicaciones y Electrónica del Níquel Grupo Empresarial CubaNíquel

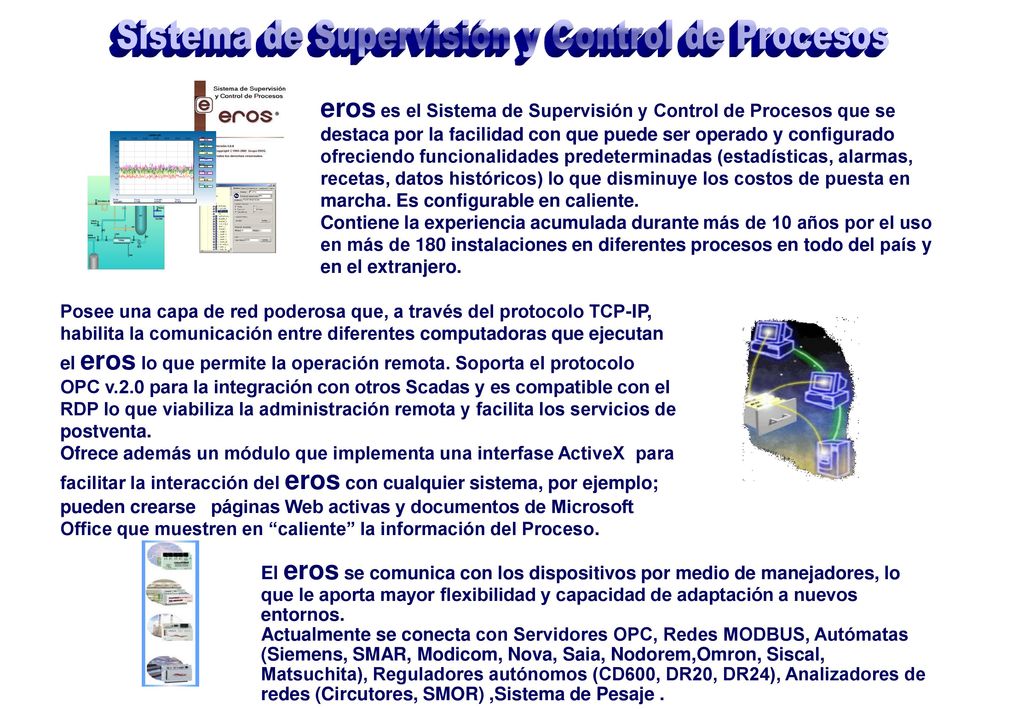

2 Sistema de Supervisión y Control de Procesos
eros es el Sistema de Supervisión y Control de Procesos que se destaca por la facilidad con que puede ser operado y configurado ofreciendo funcionalidades predeterminadas (estadísticas, alarmas, recetas, datos históricos) lo que disminuye los costos de puesta en marcha. Es configurable en caliente. Contiene la experiencia acumulada durante más de 10 años por el uso en más de 180 instalaciones en diferentes procesos en todo del país y en el extranjero. Posee una capa de red poderosa que, a través del protocolo TCP-IP, habilita la comunicación entre diferentes computadoras que ejecutan el eros lo que permite la operación remota. Soporta el protocolo OPC v.2.0 para la integración con otros Scadas y es compatible con el RDP lo que viabiliza la administración remota y facilita los servicios de postventa. Ofrece además un módulo que implementa una interfase ActiveX para facilitar la interacción del eros con cualquier sistema, por ejemplo; pueden crearse páginas Web activas y documentos de Microsoft Office que muestren en “caliente” la información del Proceso. El eros se comunica con los dispositivos por medio de manejadores, lo que le aporta mayor flexibilidad y capacidad de adaptación a nuevos entornos. Actualmente se conecta con Servidores OPC, Redes MODBUS, Autómatas (Siemens, SMAR, Modicom, Nova, Saia, Nodorem,Omron, Siscal, Matsuchita), Reguladores autónomos (CD600, DR20, DR24), Analizadores de redes (Circutores, SMOR) ,Sistema de Pesaje .

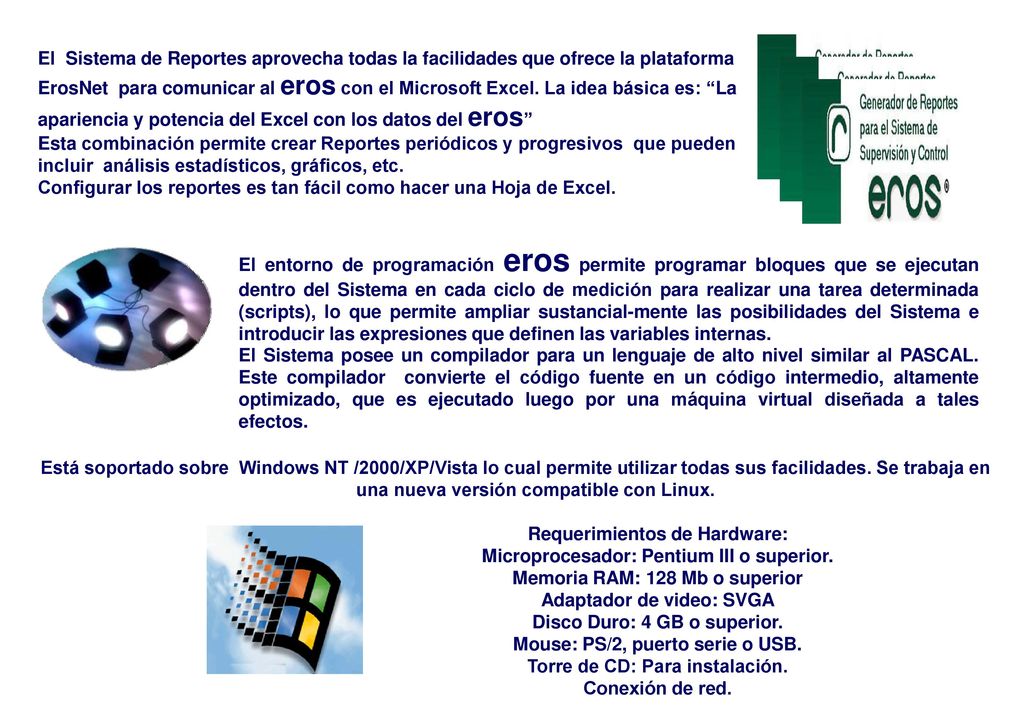

3 Configurar los reportes es tan fácil como hacer una Hoja de Excel.
El Sistema de Reportes aprovecha todas la facilidades que ofrece la plataforma ErosNet para comunicar al eros con el Microsoft Excel. La idea básica es: “La apariencia y potencia del Excel con los datos del eros” Esta combinación permite crear Reportes periódicos y progresivos que pueden incluir análisis estadísticos, gráficos, etc. Configurar los reportes es tan fácil como hacer una Hoja de Excel. El entorno de programación eros permite programar bloques que se ejecutan dentro del Sistema en cada ciclo de medición para realizar una tarea determinada (scripts), lo que permite ampliar sustancial-mente las posibilidades del Sistema e introducir las expresiones que definen las variables internas. El Sistema posee un compilador para un lenguaje de alto nivel similar al PASCAL. Este compilador convierte el código fuente en un código intermedio, altamente optimizado, que es ejecutado luego por una máquina virtual diseñada a tales efectos. Está soportado sobre Windows NT /2000/XP/Vista lo cual permite utilizar todas sus facilidades. Se trabaja en una nueva versión compatible con Linux. Requerimientos de Hardware: Microprocesador: Pentium III o superior. Memoria RAM: 128 Mb o superior Adaptador de video: SVGA Disco Duro: 4 GB o superior. Mouse: PS/2, puerto serie o USB. Torre de CD: Para instalación. Conexión de red.

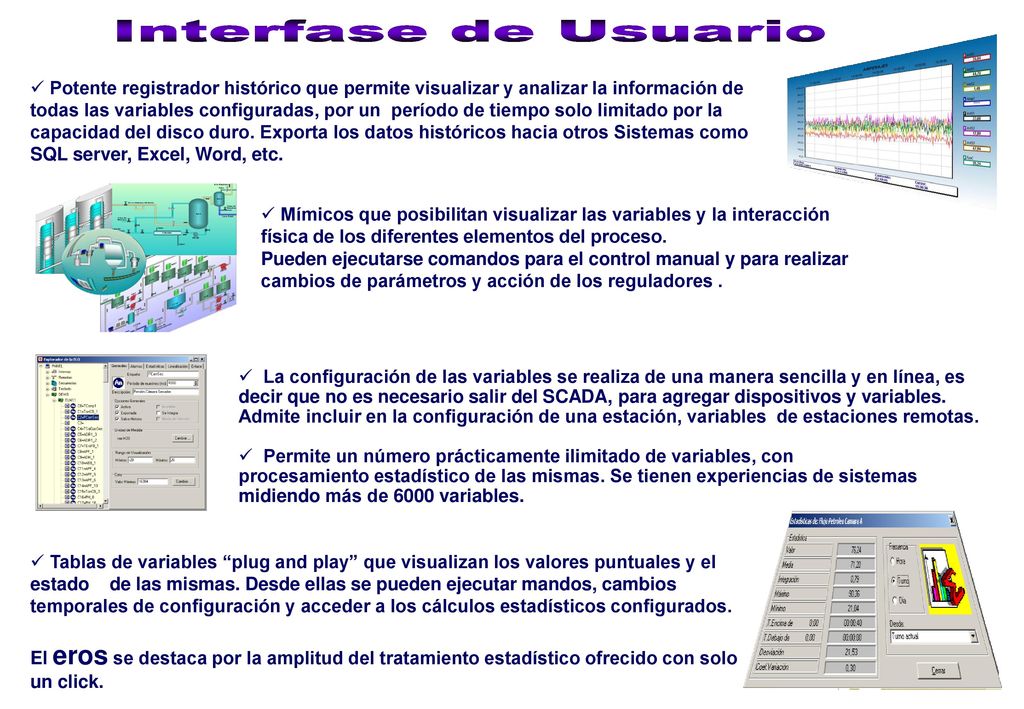

4 Interfase de Usuario Potente registrador histórico que permite visualizar y analizar la información de todas las variables configuradas, por un período de tiempo solo limitado por la capacidad del disco duro. Exporta los datos históricos hacia otros Sistemas como SQL server, Excel, Word, etc. Mímicos que posibilitan visualizar las variables y la interacción física de los diferentes elementos del proceso. Pueden ejecutarse comandos para el control manual y para realizar cambios de parámetros y acción de los reguladores . La configuración de las variables se realiza de una manera sencilla y en línea, es decir que no es necesario salir del SCADA, para agregar dispositivos y variables. Admite incluir en la configuración de una estación, variables de estaciones remotas. Permite un número prácticamente ilimitado de variables, con procesamiento estadístico de las mismas. Se tienen experiencias de sistemas midiendo más de 6000 variables. Tablas de variables “plug and play” que visualizan los valores puntuales y el estado de las mismas. Desde ellas se pueden ejecutar mandos, cambios temporales de configuración y acceder a los cálculos estadísticos configurados. El eros se destaca por la amplitud del tratamiento estadístico ofrecido con solo un click.

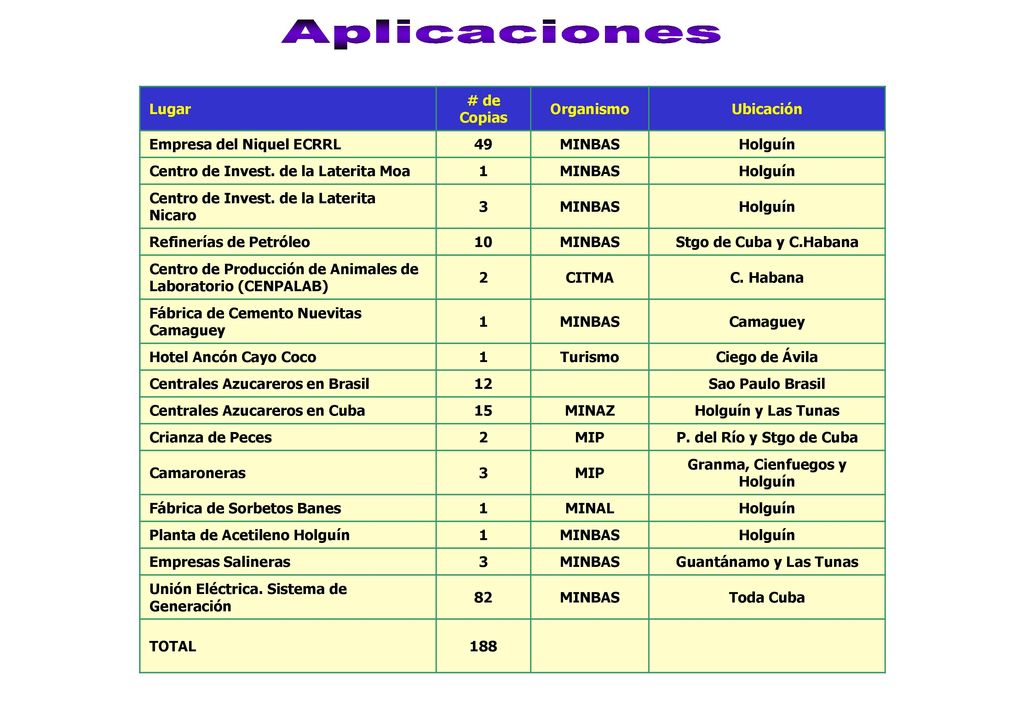

5 Granma, Cienfuegos y Holguín
Aplicaciones Lugar # de Copias Organismo Ubicación Empresa del Niquel ECRRL 49 MINBAS Holguín Centro de Invest. de la Laterita Moa 1 Centro de Invest. de la Laterita Nicaro 3 Refinerías de Petróleo 10 Stgo de Cuba y C.Habana Centro de Producción de Animales de Laboratorio (CENPALAB) 2 CITMA C. Habana Fábrica de Cemento Nuevitas Camaguey Camaguey Hotel Ancón Cayo Coco Turismo Ciego de Ávila Centrales Azucareros en Brasil 12 Sao Paulo Brasil Centrales Azucareros en Cuba 15 MINAZ Holguín y Las Tunas Crianza de Peces MIP P. del Río y Stgo de Cuba Camaroneras Granma, Cienfuegos y Holguín Fábrica de Sorbetos Banes MINAL Planta de Acetileno Holguín Empresas Salineras Guantánamo y Las Tunas Unión Eléctrica. Sistema de Generación 82 Toda Cuba TOTAL 188

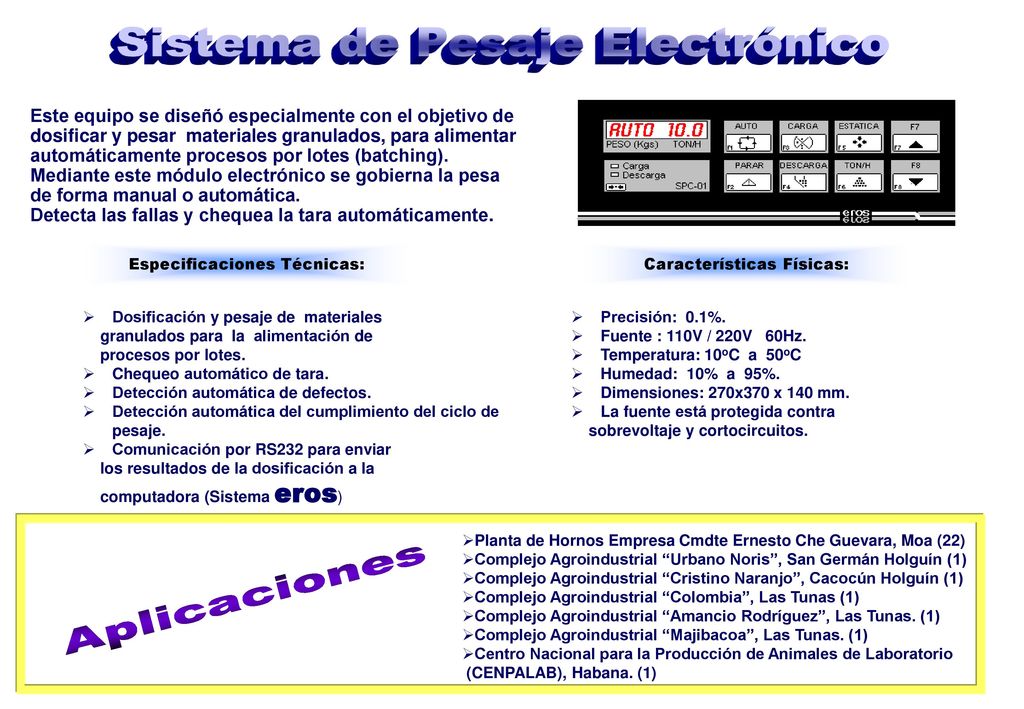

6 Sistema de Pesaje Electrónico
Este equipo se diseñó especialmente con el objetivo de dosificar y pesar materiales granulados, para alimentar automáticamente procesos por lotes (batching). Mediante este módulo electrónico se gobierna la pesa de forma manual o automática. Detecta las fallas y chequea la tara automáticamente. Especificaciones Técnicas: Características Físicas: Dosificación y pesaje de materiales granulados para la alimentación de procesos por lotes. Chequeo automático de tara. Detección automática de defectos. Detección automática del cumplimiento del ciclo de pesaje. Comunicación por RS232 para enviar los resultados de la dosificación a la computadora (Sistema eros) Precisión: 0.1%. Fuente : 110V / 220V 60Hz. Temperatura: 10oC a 50oC Humedad: 10% a 95%. Dimensiones: 270x370 x 140 mm. La fuente está protegida contra sobrevoltaje y cortocircuitos. Planta de Hornos Empresa Cmdte Ernesto Che Guevara, Moa (22) Complejo Agroindustrial “Urbano Noris”, San Germán Holguín (1) Complejo Agroindustrial “Cristino Naranjo”, Cacocún Holguín (1) Complejo Agroindustrial “Colombia”, Las Tunas (1) Complejo Agroindustrial “Amancio Rodríguez”, Las Tunas. (1) Complejo Agroindustrial “Majibacoa”, Las Tunas. (1) Centro Nacional para la Producción de Animales de Laboratorio (CENPALAB), Habana. (1) Aplicaciones

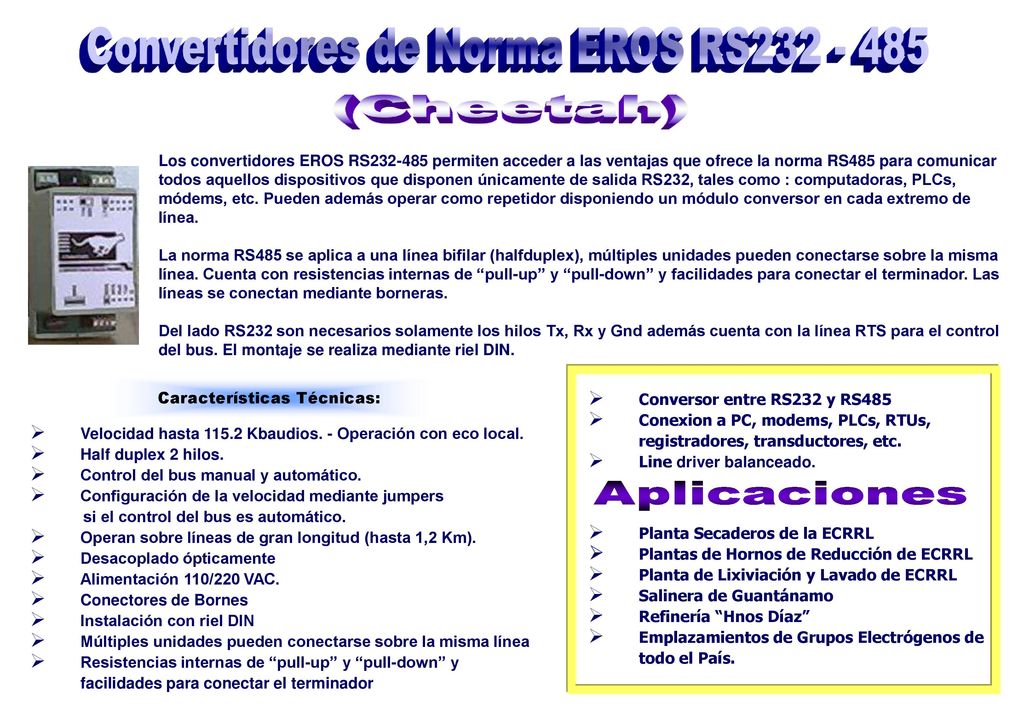

7 Convertidores de Norma EROS RS232 - 485 (Cheetah)
Los convertidores EROS RS permiten acceder a las ventajas que ofrece la norma RS485 para comunicar todos aquellos dispositivos que disponen únicamente de salida RS232, tales como : computadoras, PLCs, módems, etc. Pueden además operar como repetidor disponiendo un módulo conversor en cada extremo de línea. La norma RS485 se aplica a una línea bifilar (halfduplex), múltiples unidades pueden conectarse sobre la misma línea. Cuenta con resistencias internas de “pull-up” y “pull-down” y facilidades para conectar el terminador. Las líneas se conectan mediante borneras. Del lado RS232 son necesarios solamente los hilos Tx, Rx y Gnd además cuenta con la línea RTS para el control del bus. El montaje se realiza mediante riel DIN. Características Técnicas: Conversor entre RS232 y RS485 Conexion a PC, modems, PLCs, RTUs, registradores, transductores, etc. Line driver balanceado. Velocidad hasta Kbaudios. - Operación con eco local. Half duplex 2 hilos. Control del bus manual y automático. Configuración de la velocidad mediante jumpers si el control del bus es automático. Operan sobre líneas de gran longitud (hasta 1,2 Km). Desacoplado ópticamente Alimentación 110/220 VAC. Conectores de Bornes Instalación con riel DIN Múltiples unidades pueden conectarse sobre la misma línea Resistencias internas de “pull-up” y “pull-down” y facilidades para conectar el terminador Aplicaciones Planta Secaderos de la ECRRL Plantas de Hornos de Reducción de ECRRL Planta de Lixiviación y Lavado de ECRRL Salinera de Guantánamo Refinería “Hnos Díaz” Emplazamientos de Grupos Electrógenos de todo el País.

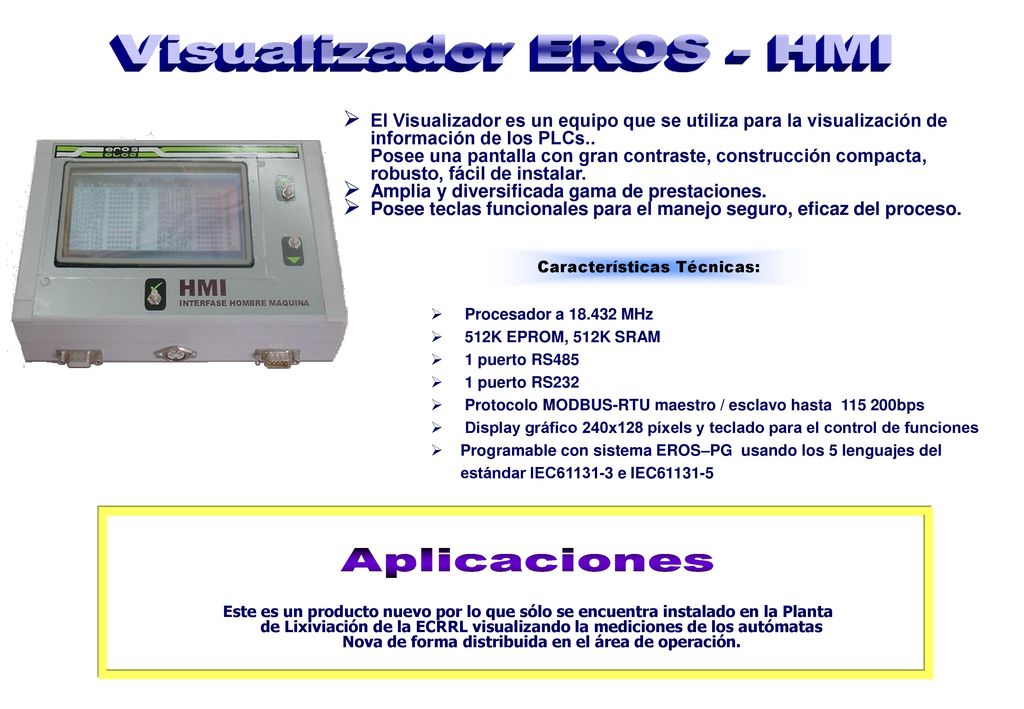

8 Visualizador EROS - HMI
El Visualizador es un equipo que se utiliza para la visualización de información de los PLCs.. Posee una pantalla con gran contraste, construcción compacta, robusto, fácil de instalar. Amplia y diversificada gama de prestaciones. Posee teclas funcionales para el manejo seguro, eficaz del proceso. Características Técnicas: Procesador a MHz 512K EPROM, 512K SRAM 1 puerto RS485 1 puerto RS232 Protocolo MODBUS-RTU maestro / esclavo hasta bps Display gráfico 240x128 píxels y teclado para el control de funciones Programable con sistema EROS–PG usando los 5 lenguajes del estándar IEC e IEC Aplicaciones Este es un producto nuevo por lo que sólo se encuentra instalado en la Planta de Lixiviación de la ECRRL visualizando la mediciones de los autómatas Nova de forma distribuida en el área de operación.

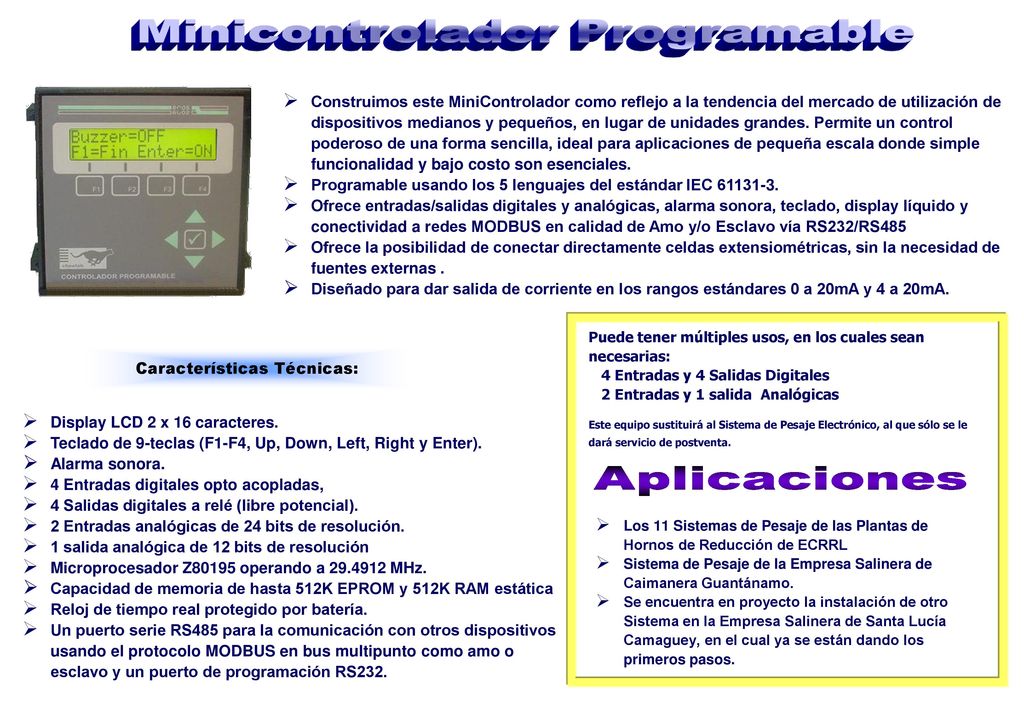

9 Minicontrolador Programable
Construimos este MiniControlador como reflejo a la tendencia del mercado de utilización de dispositivos medianos y pequeños, en lugar de unidades grandes. Permite un control poderoso de una forma sencilla, ideal para aplicaciones de pequeña escala donde simple funcionalidad y bajo costo son esenciales. Programable usando los 5 lenguajes del estándar IEC Ofrece entradas/salidas digitales y analógicas, alarma sonora, teclado, display líquido y conectividad a redes MODBUS en calidad de Amo y/o Esclavo vía RS232/RS485 Ofrece la posibilidad de conectar directamente celdas extensiométricas, sin la necesidad de fuentes externas . Diseñado para dar salida de corriente en los rangos estándares 0 a 20mA y 4 a 20mA. Puede tener múltiples usos, en los cuales sean necesarias: 4 Entradas y 4 Salidas Digitales 2 Entradas y 1 salida Analógicas Este equipo sustituirá al Sistema de Pesaje Electrónico, al que sólo se le dará servicio de postventa. Características Técnicas: Display LCD 2 x 16 caracteres. Teclado de 9-teclas (F1-F4, Up, Down, Left, Right y Enter). Alarma sonora. 4 Entradas digitales opto acopladas, 4 Salidas digitales a relé (libre potencial). 2 Entradas analógicas de 24 bits de resolución. 1 salida analógica de 12 bits de resolución Microprocesador Z80195 operando a MHz. Capacidad de memoria de hasta 512K EPROM y 512K RAM estática Reloj de tiempo real protegido por batería. Un puerto serie RS485 para la comunicación con otros dispositivos usando el protocolo MODBUS en bus multipunto como amo o esclavo y un puerto de programación RS232. Aplicaciones Los 11 Sistemas de Pesaje de las Plantas de Hornos de Reducción de ECRRL Sistema de Pesaje de la Empresa Salinera de Caimanera Guantánamo. Se encuentra en proyecto la instalación de otro Sistema en la Empresa Salinera de Santa Lucía Camaguey, en el cual ya se están dando los primeros pasos.

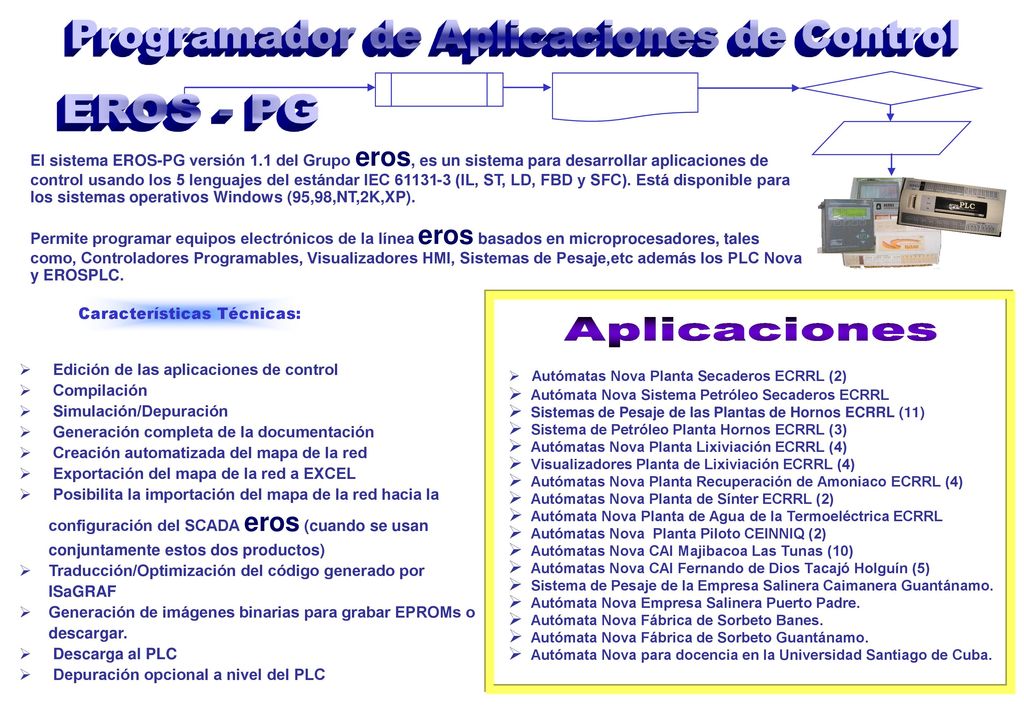

10 Programador de Aplicaciones de Control
EROS - PG El sistema EROS-PG versión 1.1 del Grupo eros, es un sistema para desarrollar aplicaciones de control usando los 5 lenguajes del estándar IEC (IL, ST, LD, FBD y SFC). Está disponible para los sistemas operativos Windows (95,98,NT,2K,XP). Permite programar equipos electrónicos de la línea eros basados en microprocesadores, tales como, Controladores Programables, Visualizadores HMI, Sistemas de Pesaje,etc además los PLC Nova y EROSPLC. Características Técnicas: Aplicaciones Edición de las aplicaciones de control Compilación Simulación/Depuración Generación completa de la documentación Creación automatizada del mapa de la red Exportación del mapa de la red a EXCEL Posibilita la importación del mapa de la red hacia la configuración del SCADA eros (cuando se usan conjuntamente estos dos productos) Traducción/Optimización del código generado por ISaGRAF Generación de imágenes binarias para grabar EPROMs o descargar. Descarga al PLC Depuración opcional a nivel del PLC Autómatas Nova Planta Secaderos ECRRL (2) Autómata Nova Sistema Petróleo Secaderos ECRRL Sistemas de Pesaje de las Plantas de Hornos ECRRL (11) Sistema de Petróleo Planta Hornos ECRRL (3) Autómatas Nova Planta Lixiviación ECRRL (4) Visualizadores Planta de Lixiviación ECRRL (4) Autómatas Nova Planta Recuperación de Amoniaco ECRRL (4) Autómatas Nova Planta de Sínter ECRRL (2) Autómata Nova Planta de Agua de la Termoeléctrica ECRRL Autómatas Nova Planta Piloto CEINNIQ (2) Autómatas Nova CAI Majibacoa Las Tunas (10) Autómatas Nova CAI Fernando de Dios Tacajó Holguín (5) Sistema de Pesaje de la Empresa Salinera Caimanera Guantánamo. Autómata Nova Empresa Salinera Puerto Padre. Autómata Nova Fábrica de Sorbeto Banes. Autómata Nova Fábrica de Sorbeto Guantánamo. Autómata Nova para docencia en la Universidad Santiago de Cuba.

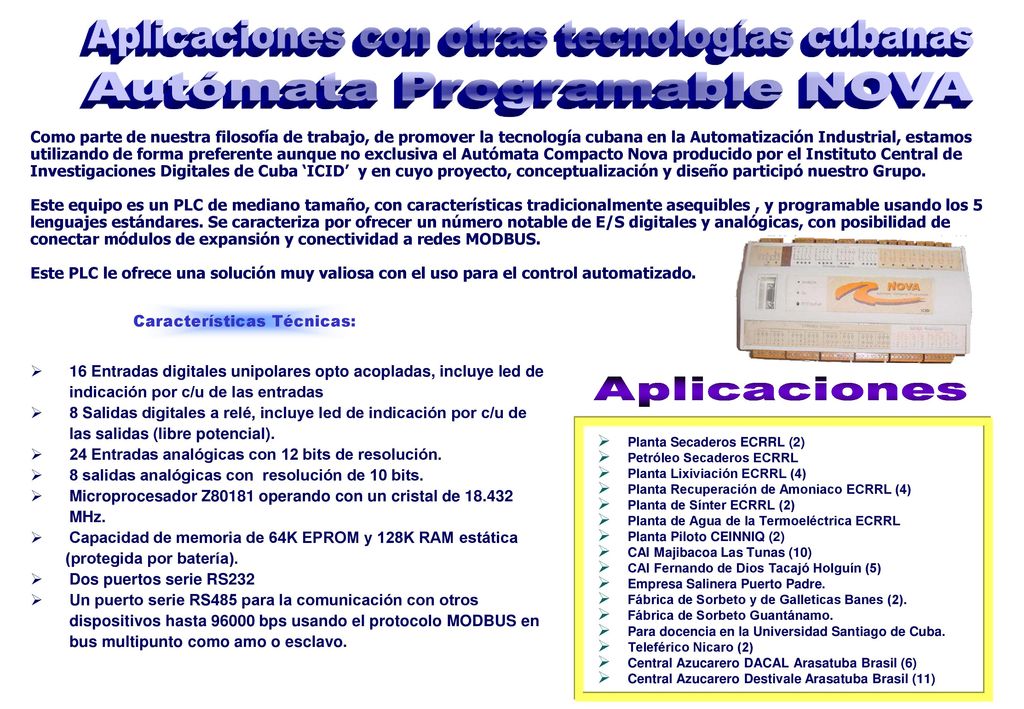

11 Aplicaciones con otras tecnologías cubanas Autómata Programable NOVA
Como parte de nuestra filosofía de trabajo, de promover la tecnología cubana en la Automatización Industrial, estamos utilizando de forma preferente aunque no exclusiva el Autómata Compacto Nova producido por el Instituto Central de Investigaciones Digitales de Cuba ‘ICID’ y en cuyo proyecto, conceptualización y diseño participó nuestro Grupo. Este equipo es un PLC de mediano tamaño, con características tradicionalmente asequibles , y programable usando los 5 lenguajes estándares. Se caracteriza por ofrecer un número notable de E/S digitales y analógicas, con posibilidad de conectar módulos de expansión y conectividad a redes MODBUS. Este PLC le ofrece una solución muy valiosa con el uso para el control automatizado. Características Técnicas: 16 Entradas digitales unipolares opto acopladas, incluye led de indicación por c/u de las entradas 8 Salidas digitales a relé, incluye led de indicación por c/u de las salidas (libre potencial). 24 Entradas analógicas con 12 bits de resolución. 8 salidas analógicas con resolución de 10 bits. Microprocesador Z80181 operando con un cristal de MHz. Capacidad de memoria de 64K EPROM y 128K RAM estática (protegida por batería). Dos puertos serie RS232 Un puerto serie RS485 para la comunicación con otros dispositivos hasta bps usando el protocolo MODBUS en bus multipunto como amo o esclavo. Aplicaciones Planta Secaderos ECRRL (2) Petróleo Secaderos ECRRL Planta Lixiviación ECRRL (4) Planta Recuperación de Amoniaco ECRRL (4) Planta de Sínter ECRRL (2) Planta de Agua de la Termoeléctrica ECRRL Planta Piloto CEINNIQ (2) CAI Majibacoa Las Tunas (10) CAI Fernando de Dios Tacajó Holguín (5) Empresa Salinera Puerto Padre. Fábrica de Sorbeto y de Galleticas Banes (2). Fábrica de Sorbeto Guantánamo. Para docencia en la Universidad Santiago de Cuba. Teleférico Nicaro (2) Central Azucarero DACAL Arasatuba Brasil (6) Central Azucarero Destivale Arasatuba Brasil (11)

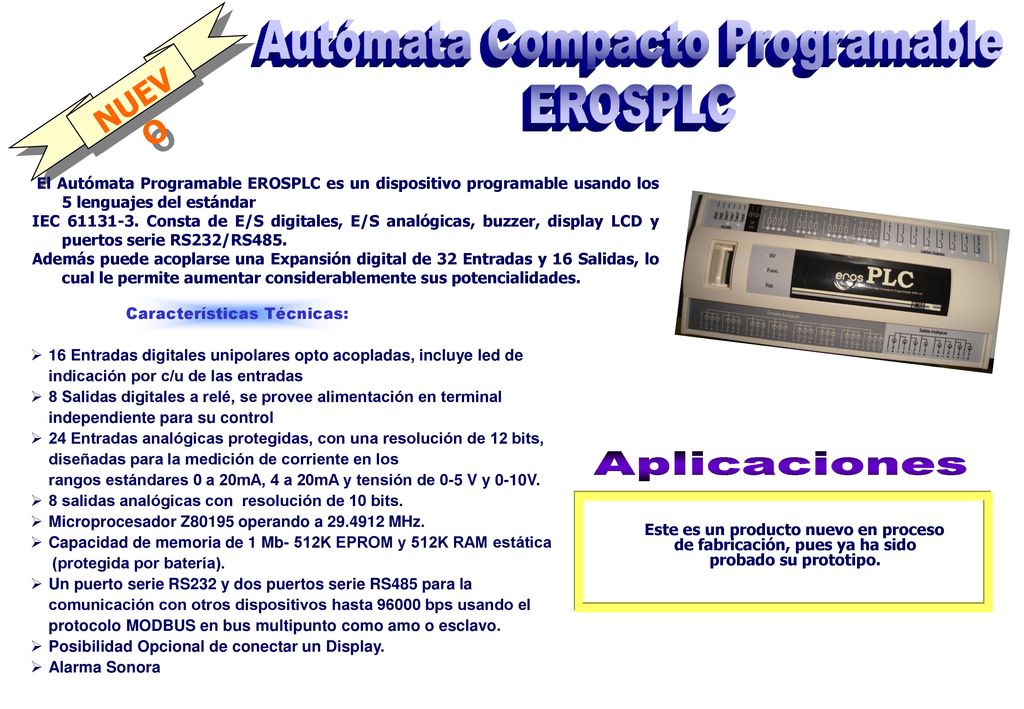

12 Autómata Compacto Programable EROSPLC
NUEVO El Autómata Programable EROSPLC es un dispositivo programable usando los 5 lenguajes del estándar IEC Consta de E/S digitales, E/S analógicas, buzzer, display LCD y puertos serie RS232/RS485. Además puede acoplarse una Expansión digital de 32 Entradas y 16 Salidas, lo cual le permite aumentar considerablemente sus potencialidades. Características Técnicas: 16 Entradas digitales unipolares opto acopladas, incluye led de indicación por c/u de las entradas 8 Salidas digitales a relé, se provee alimentación en terminal independiente para su control 24 Entradas analógicas protegidas, con una resolución de 12 bits, diseñadas para la medición de corriente en los rangos estándares 0 a 20mA, 4 a 20mA y tensión de 0-5 V y 0-10V. 8 salidas analógicas con resolución de 10 bits. Microprocesador Z80195 operando a MHz. Capacidad de memoria de 1 Mb- 512K EPROM y 512K RAM estática (protegida por batería). Un puerto serie RS232 y dos puertos serie RS485 para la comunicación con otros dispositivos hasta bps usando el protocolo MODBUS en bus multipunto como amo o esclavo. Posibilidad Opcional de conectar un Display. Alarma Sonora Aplicaciones Este es un producto nuevo en proceso de fabricación, pues ya ha sido probado su prototipo.

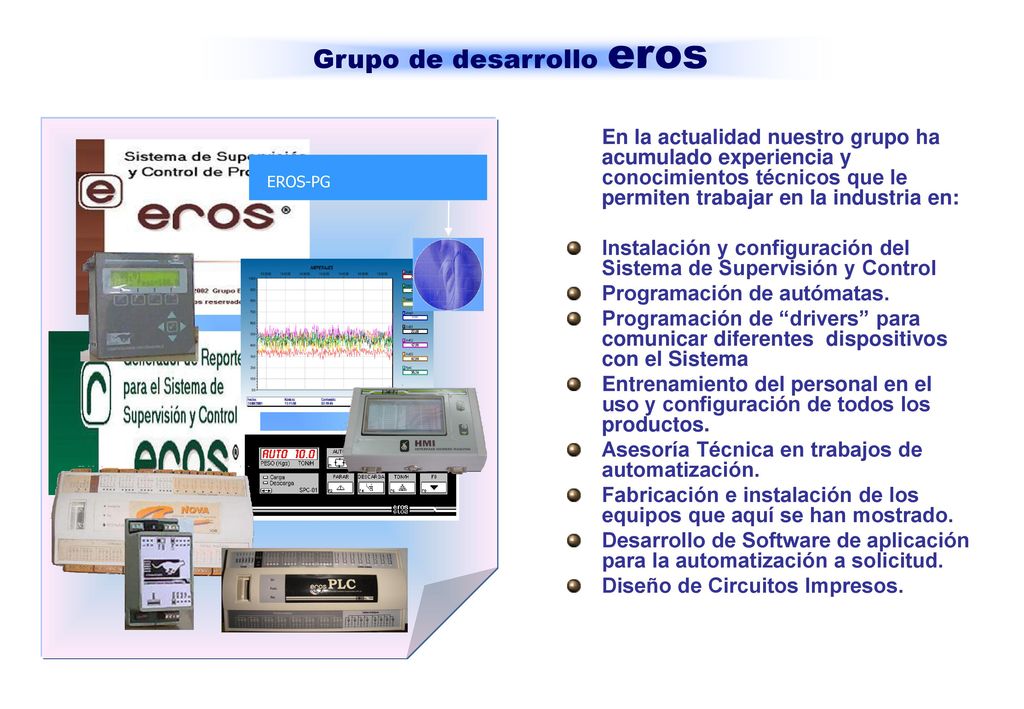

13 Grupo de desarrollo eros
En la actualidad nuestro grupo ha acumulado experiencia y conocimientos técnicos que le permiten trabajar en la industria en: Instalación y configuración del Sistema de Supervisión y Control Programación de autómatas. Programación de “drivers” para comunicar diferentes dispositivos con el Sistema Entrenamiento del personal en el uso y configuración de todos los productos. Asesoría Técnica en trabajos de automatización. Fabricación e instalación de los equipos que aquí se han mostrado. Desarrollo de Software de aplicación para la automatización a solicitud. Diseño de Circuitos Impresos. EROS-PG
