1
Solo para interconectar teléfono con auricular
CONECTORES CONECTOR RJ11 CONECTOR RJ9 Para interconectar computadoras con Internet por medio de módem, para recibir el servicio telefónico convencional. Encaja en hembra RJ45 Solo para interconectar teléfono con auricular Contacto Color Nuevo Función 1 2 3 Azul (Antiguo rojo) Entrada de Datos (Rx) 4 Blanco – Azul (Antiguo verde) Salida de Datos (Tx) 5 6
2
CONECTORES CONECTOR RJ45 cable directo cable cruzado Contacto Color
Código TIA 568 A Código TIA 568 B Función 1 Blanco - Verde Blanco - Naranja Salida de Datos (Tx+) 2 Verde Naranja Salida de Datos (Tx-) 3 Entrada de Datos (Rx+) 4 Azul Reservado para Telefonía 5 Blanco - Azul 6 Entrada de Datos (Rx-) 7 Blanco - Marrón 8 Marrón cable directo cable cruzado
3

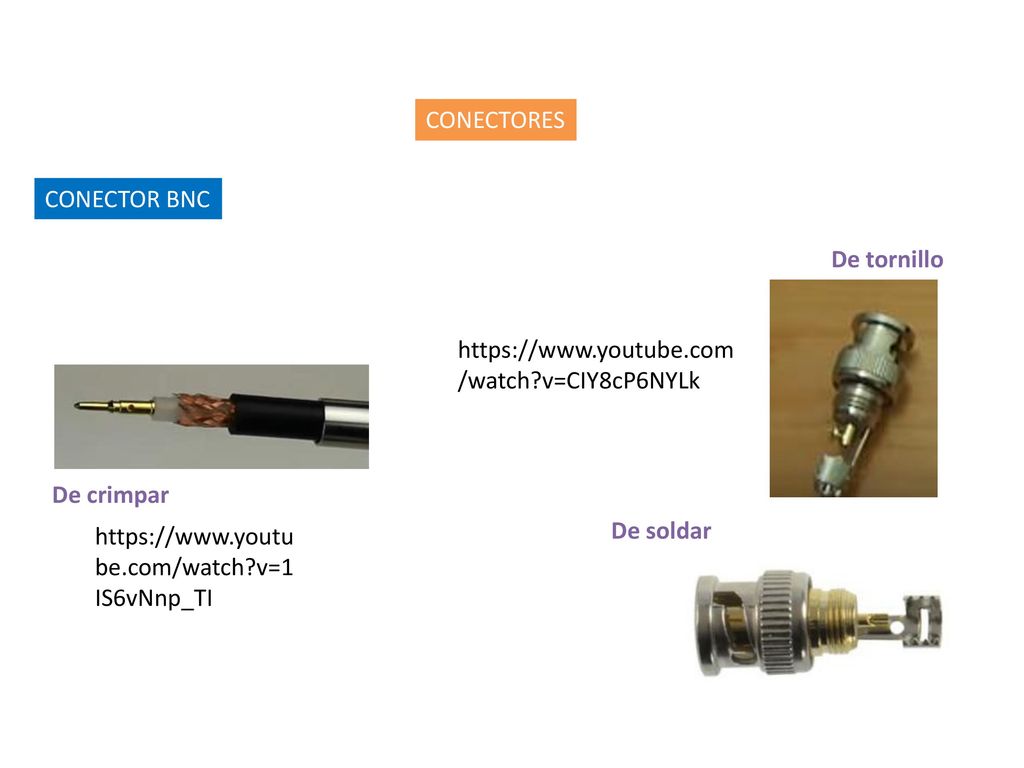

CONECTORES CONECTOR BNC De tornillo De crimpar De soldar
4
Según el apantallamiento frente al ruido STP
CABLES DE RED Cables de Par Trenzado UTP Según el apantallamiento frente al ruido STP FTP SSTP Según velocidad transmisión: categorías 1, 2, 3, 4, 5, 5e, 6, 6a, 7....
