Esquema de una refinería
Operaciones básicas de química industrial Caroline COLLET
2

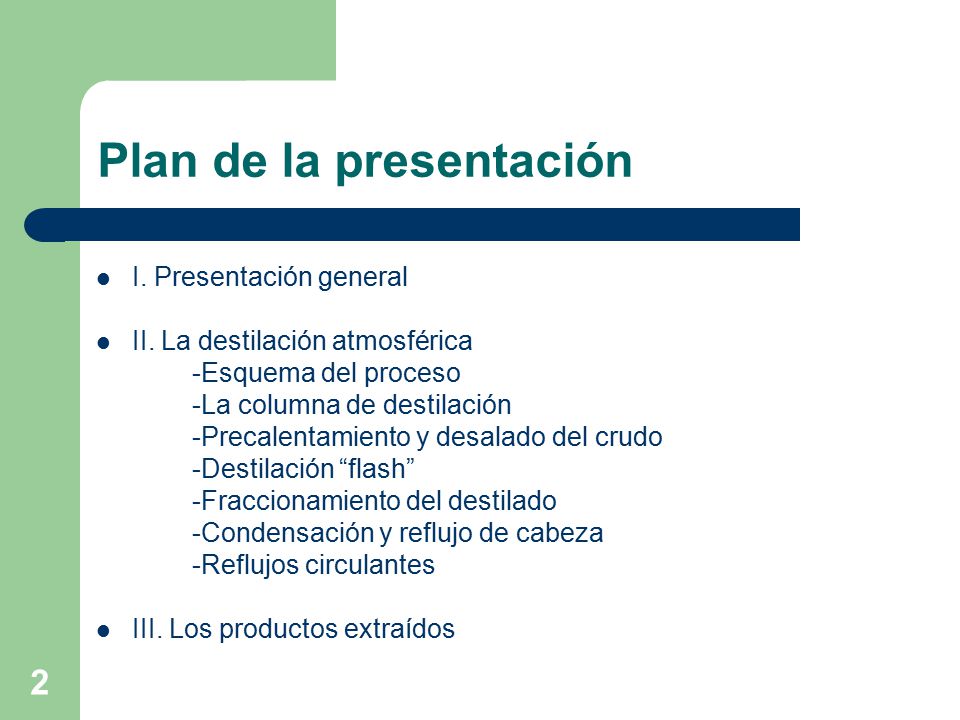

Plan de la presentación
I. Presentación general II. La destilación atmosférica -Esquema del proceso -La columna de destilación -Precalentamiento y desalado del crudo -Destilación “flash” -Fraccionamiento del destilado -Condensación y reflujo de cabeza -Reflujos circulantes III. Los productos extraídos
3
I. Presentación general
El petroleo crudo: -mezcla de hidrocarburos, azufre, nitrógeno, oxígeno, sales orgánicas e inorgánicas -propiedades fisicas variables Los productos finales: Fuel gas, gasolinas y naftas, kerosenos, aceites lubricantes, parafinas y ceras, asfaltos…
4

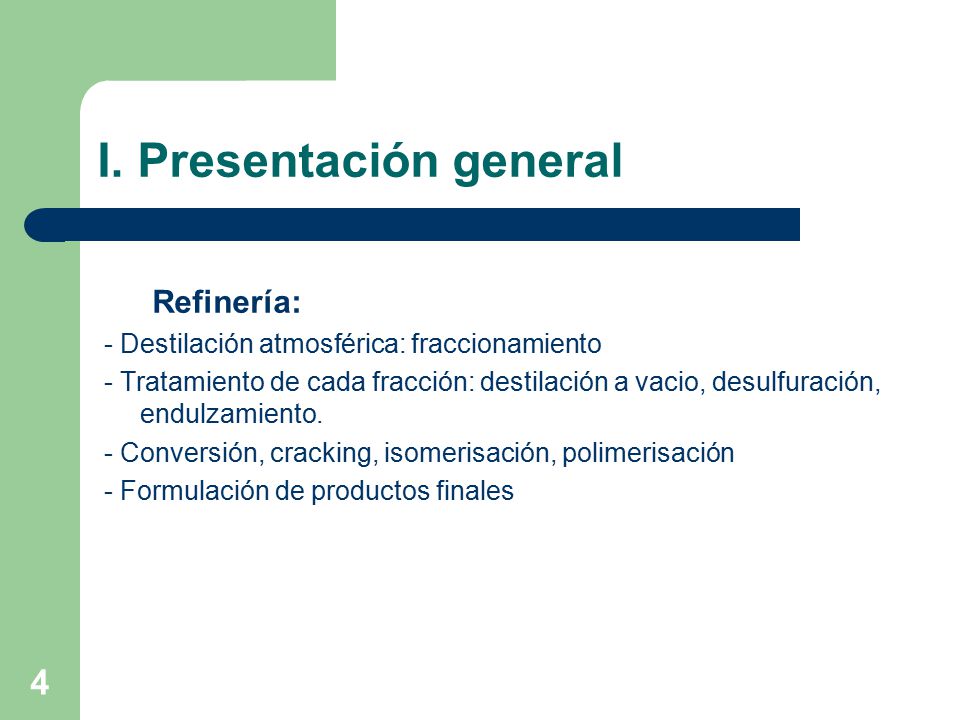

I. Presentación general
Refinería: - Destilación atmosférica: fraccionamiento - Tratamiento de cada fracción: destilación a vacio, desulfuración, endulzamiento. - Conversión, cracking, isomerisación, polimerisación - Formulación de productos finales
5

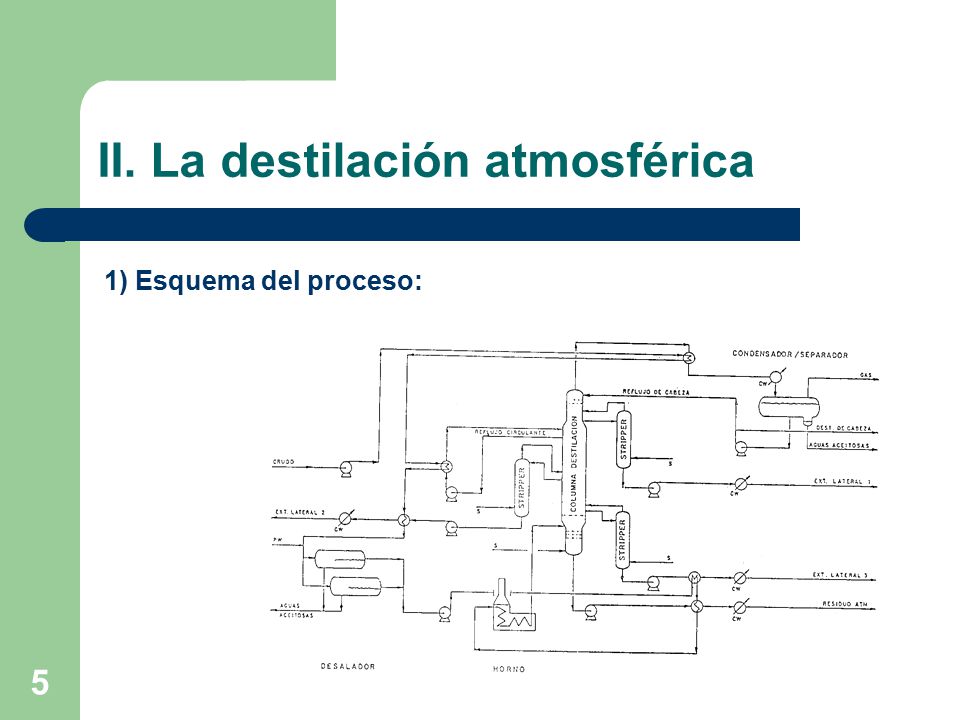

II. La destilación atmosférica
1) Esquema del proceso:
6

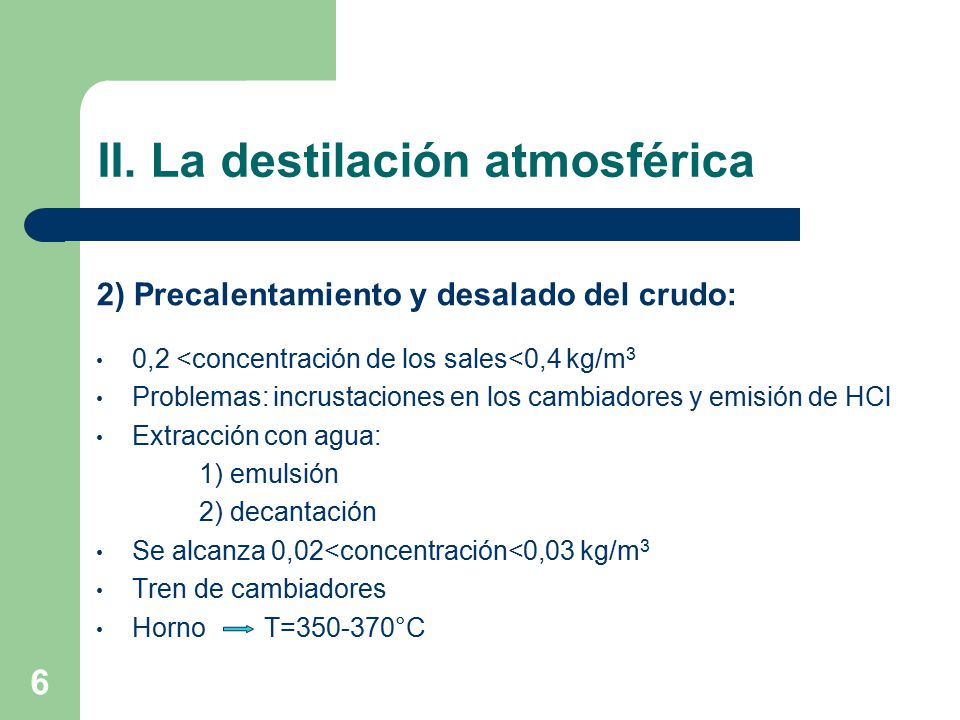

II. La destilación atmosférica
2) Precalentamiento y desalado del crudo: 0,2 <concentración de los sales<0,4 kg/m3 Problemas: incrustaciones en los cambiadores y emisión de HCl Extracción con agua: 1) emulsión 2) decantación Se alcanza 0,02<concentración<0,03 kg/m3 Tren de cambiadores Horno T= °C
7
II. La destilación atmosférica
3) La columna de destilación: entre 30 y 50 platos válvulas opera a presiones ligeramente superiores a la atmosférica 110°C < T< 350°C alimentación en el fondo extracciones laterales reflujos intermedios condensador parcial
8

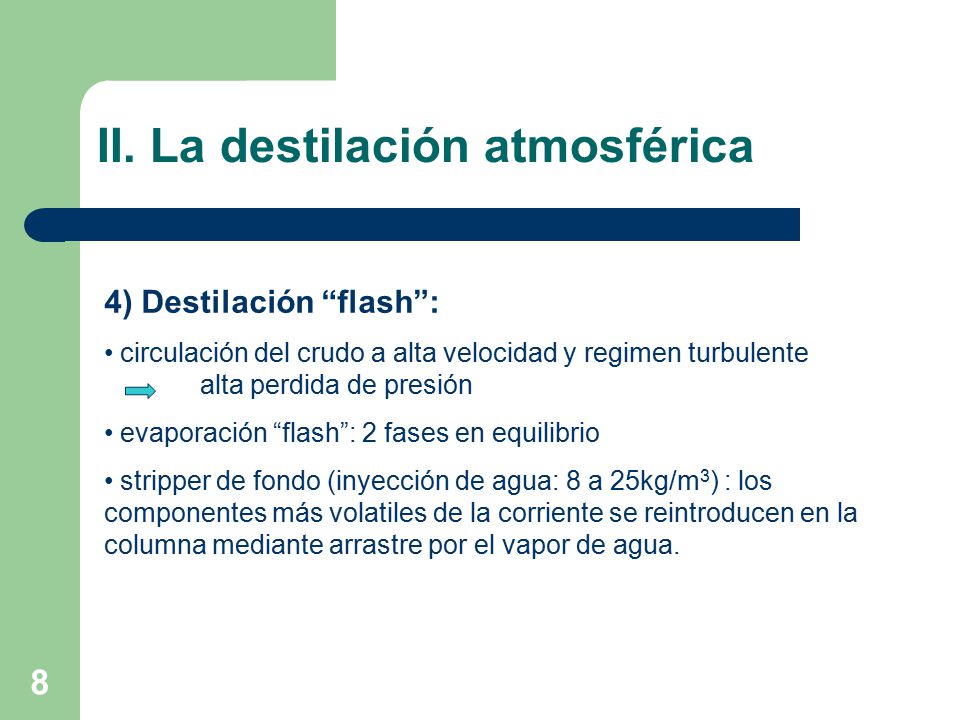

II. La destilación atmosférica
4) Destilación “flash”: circulación del crudo a alta velocidad y regimen turbulente alta perdida de presión evaporación “flash”: 2 fases en equilibrio stripper de fondo (inyección de agua: 8 a 25kg/m3) : los componentes más volatiles de la corriente se reintroducen en la columna mediante arrastre por el vapor de agua.
9

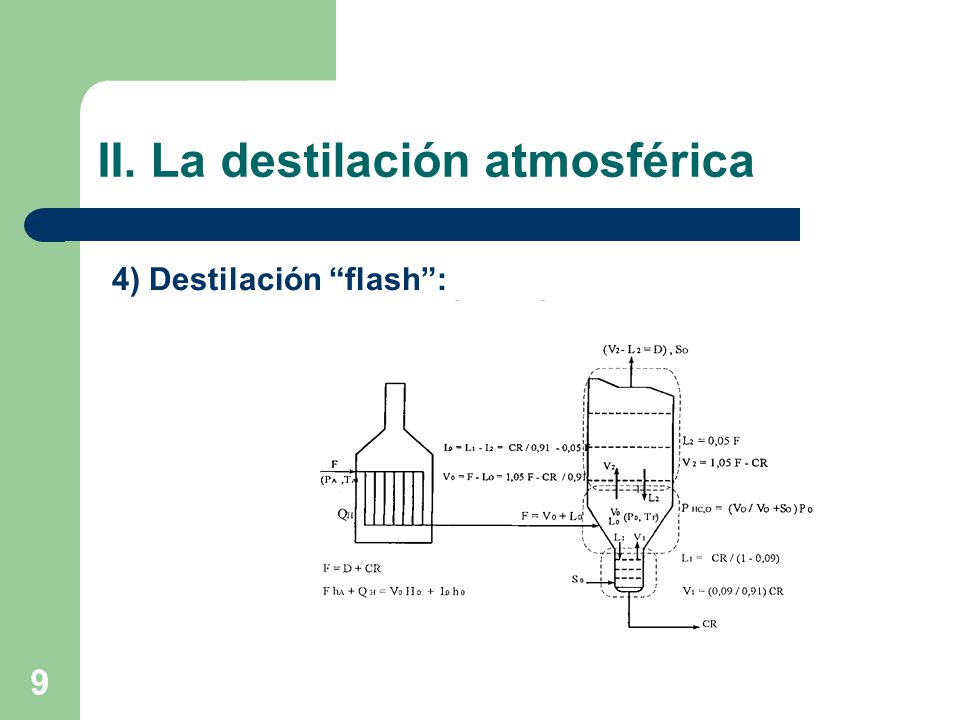

II. La destilación atmosférica
4) Destilación “flash”:
10

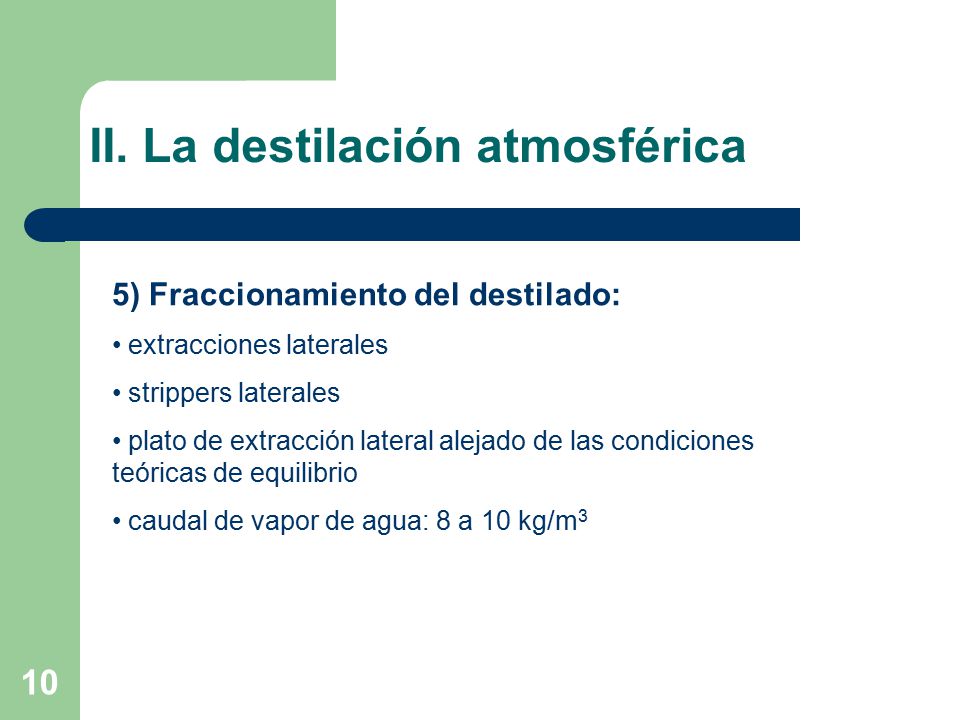

II. La destilación atmosférica
5) Fraccionamiento del destilado: extracciones laterales strippers laterales plato de extracción lateral alejado de las condiciones teóricas de equilibrio caudal de vapor de agua: 8 a 10 kg/m3
11

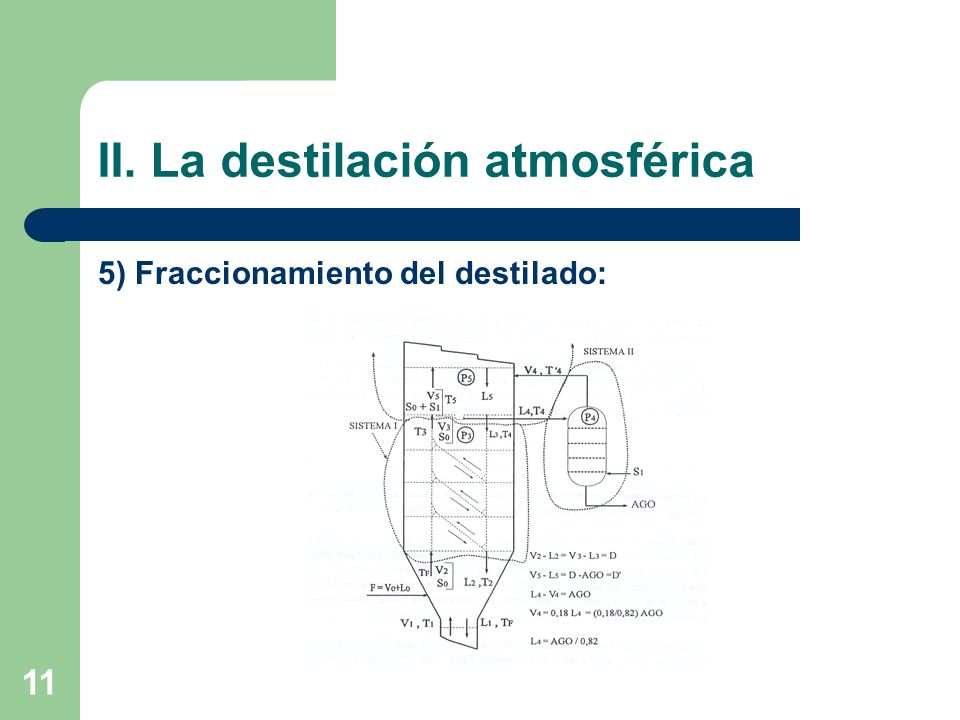

II. La destilación atmosférica
5) Fraccionamiento del destilado:
12
II. La destilación atmosférica
6) Condensación y reflujo de cabeza: - Extracción de los gases incondensables en la fase vapor - Extracción de las aguas aceitosas en la fase liquida - Reflujo liquido= naftas 7) Reflujos circulantes: - Extracciones de líquido que se enfrían y vuelven a introducir en la columna algunos platos encima de la extracción - Modificación del perfil de temperaturas - Eliminación de calor - Reducción del tráfico de vapor
13

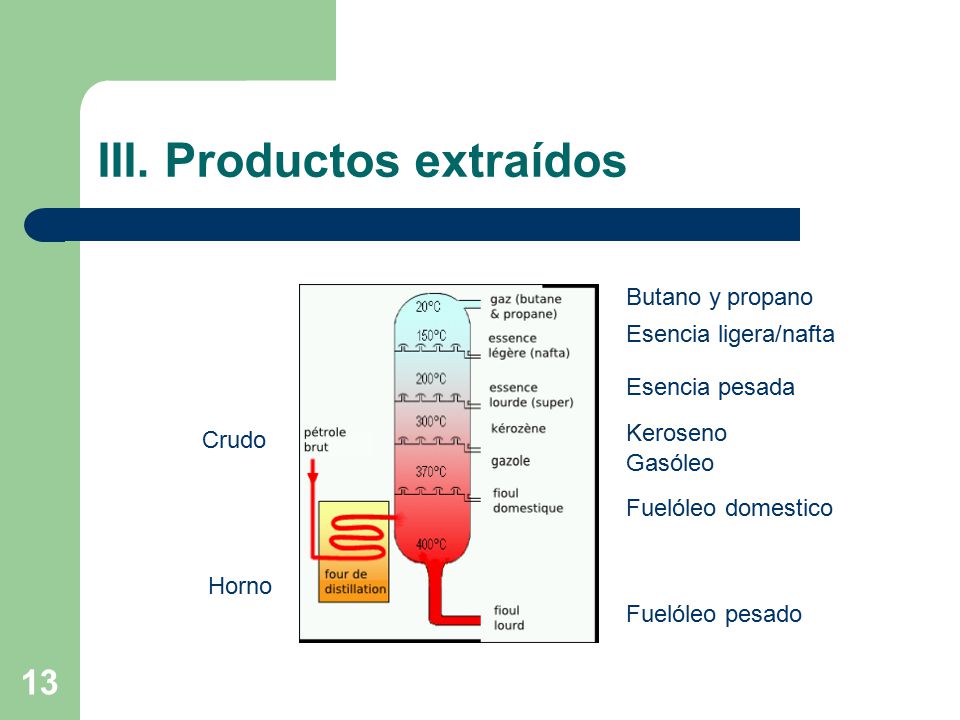

III. Productos extraídos
Butano y propano Esencia ligera/nafta Esencia pesada Keroseno Crudo Gasóleo Fuelóleo domestico Horno Fuelóleo pesado
