GABINETE para desconectadores de SOPORTE iNDEPENDIENTE, tipo 4

Presentación del tema: "GABINETE para desconectadores de SOPORTE iNDEPENDIENTE, tipo 4"— Transcripción de la presentación:

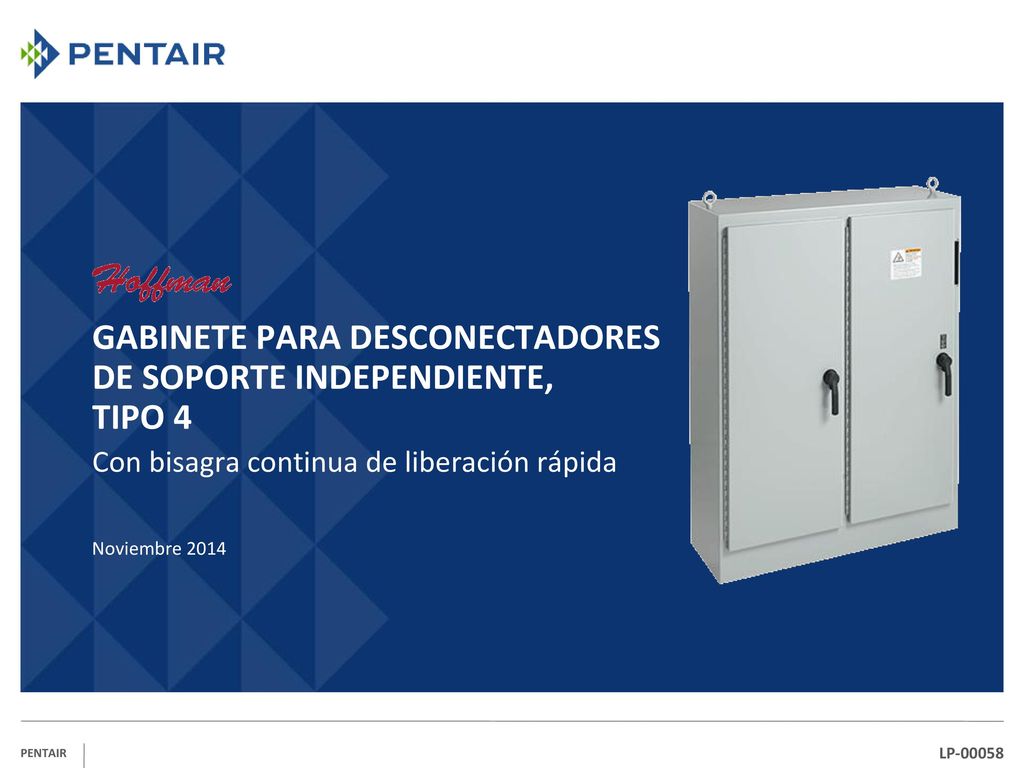

1 GABINETE para desconectadores de SOPORTE iNDEPENDIENTE, tipo 4
Con bisagra continua de liberación rápida Noviembre 2014 LP-00058

2 Mercados META y aplicacioneS

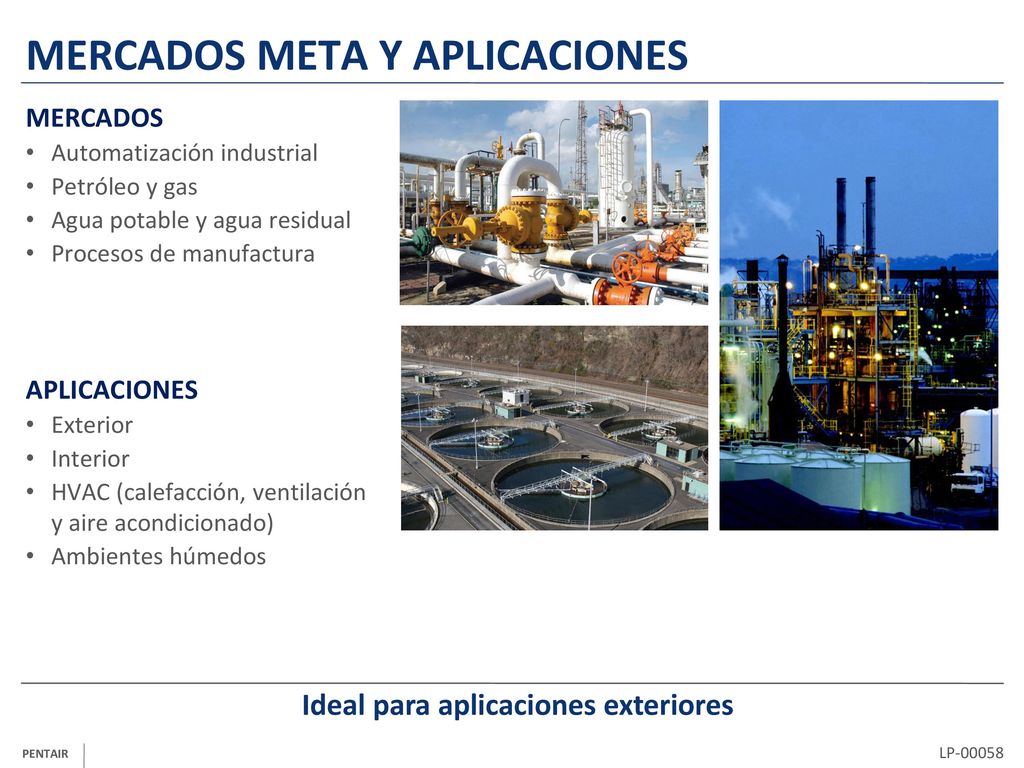

Automatización industrial Petróleo y gas Agua potable y agua residual Procesos de manufactura APLICACIONES Exterior Interior HVAC (calefacción, ventilación y aire acondicionado) Ambientes húmedos Ideal para aplicaciones exteriores

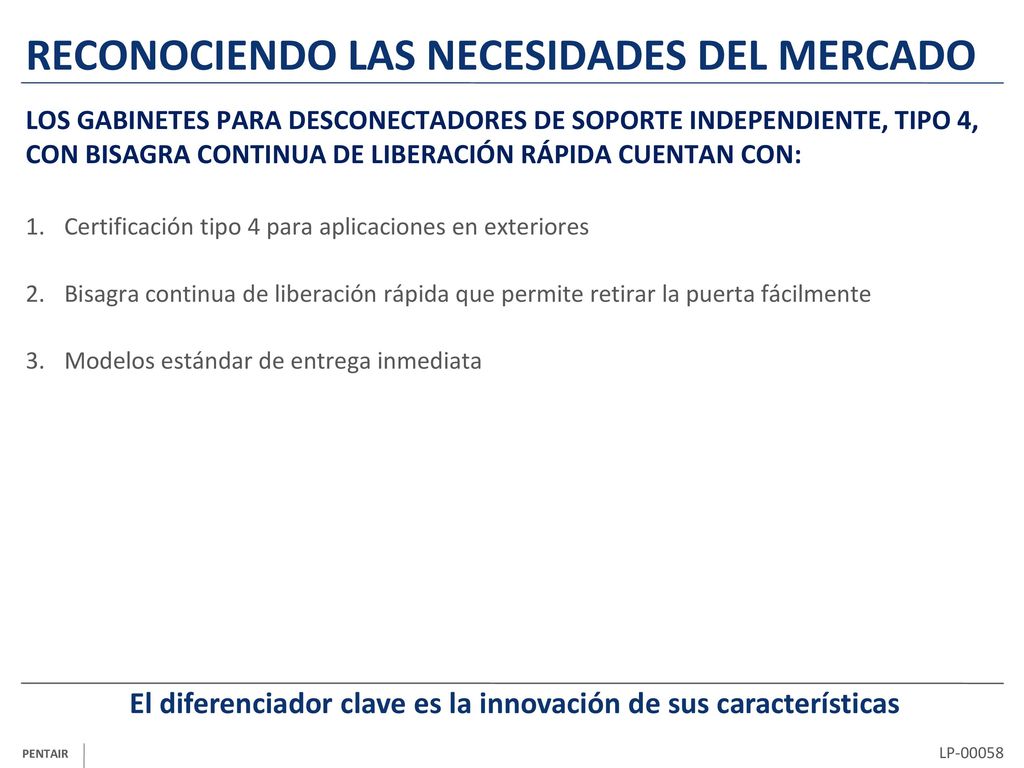

3 RECONOCIENDO LAS NECESIDADES DEL MERCADO
LOS GABINETES PARA DESCONECTADORES DE SOPORTE INDEPENDIENTE, TIPO 4, CON BISAGRA CONTINUA DE LIBERACIÓN RÁPIDA CUENTAN CON: Certificación tipo 4 para aplicaciones en exteriores Bisagra continua de liberación rápida que permite retirar la puerta fácilmente Modelos estándar de entrega inmediata El diferenciador clave es la innovación de sus características

4 BENEFICIOS DE SUS CARACTERÍSTICAS
BISAGRA CONTINUA DE LIBERACIÓN RÁPIDA 1. Retire los tornillos Observe el retiro de la puerta y su reinstalación 2. Levante la puerta para separarla de los ganchos 3. Comiece a trabajar Lo que tomaba horas, hoy se hace en minutos

5 BENEFICIOS DE SUS CARACTERÍSTICAS

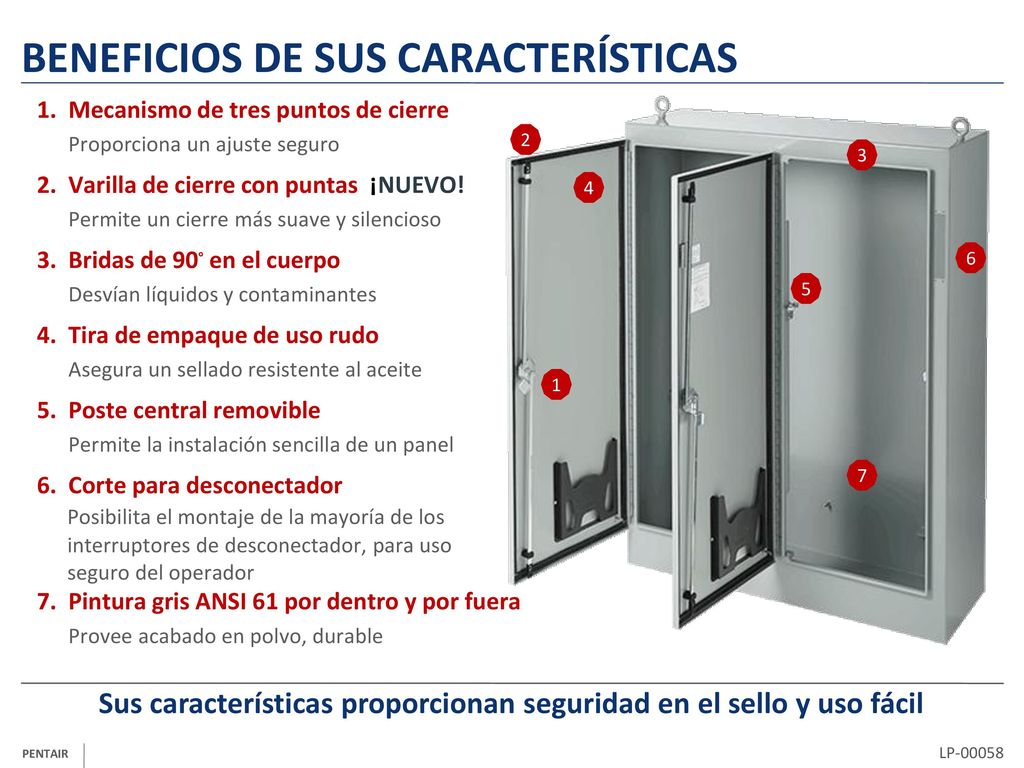

1. Mecanismo de tres puntos de cierre Proporciona un ajuste seguro 2. Varilla de cierre con puntas ¡NUEVO! Permite un cierre más suave y silencioso 3. Bridas de 90◦ en el cuerpo Desvían líquidos y contaminantes 4. Tira de empaque de uso rudo Asegura un sellado resistente al aceite 5. Poste central removible Permite la instalación sencilla de un panel 6. Corte para desconectador Posibilita el montaje de la mayoría de los interruptores de desconectador, para uso seguro del operador 7. Pintura gris ANSI 61 por dentro y por fuera Provee acabado en polvo, durable 2 3 4 6 5 1 7 Sus características proporcionan seguridad en el sello y uso fácil

6 GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES

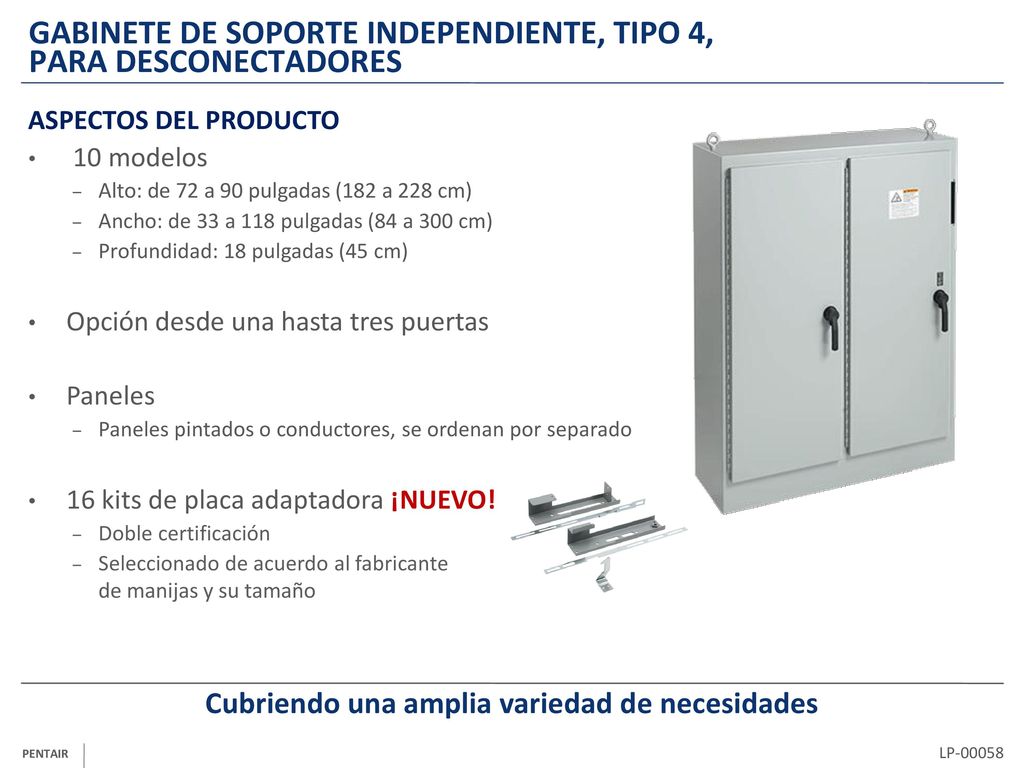

ASPECTOS DEL PRODUCTO 10 modelos Alto: de 72 a 90 pulgadas (182 a 228 cm) Ancho: de 33 a 118 pulgadas (84 a 300 cm) Profundidad: 18 pulgadas (45 cm) Opción desde una hasta tres puertas Paneles Paneles pintados o conductores, se ordenan por separado 16 kits de placa adaptadora ¡NUEVO! Doble certificación Seleccionado de acuerdo al fabricante de manijas y su tamaño Cubriendo una amplia variedad de necesidades

7 GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES
GABINETES 10 modelos Boletín Modelo Catálogo Descripción Panel correspondiente Pintado Conductor A4L3D 27805 A72XM3418FTCLP4 Una puerta, para desconectador, tipo 4, con bisagra continua de liberación rápida A72PM34 A72PM34G 27806 A72XM4018FTCLP4 A72PM40 A72PM40G 27807 A84XM4018FTCLP4 A84PM40 A84PM40G 27808 A90XM4018FTCLP4 A90PM40 A90PM40G 27811 A72XM5418FTCLP4 Dos puertas, para desconectador, tipo 4, con bisagra continua de liberación rápida A72PM54 A72PM54G 27812 A72XM6618FTCLP4 A72PM66 A72PM66G 27813 A72XM7818FTCLP4 A72PM78 A72PM78G 27814 A84XM7818FTCLP4 PM84PM78 PM84PM78G 27815 A90XM7818FTCLP4 A90PM78 A90PM78G 27816 A84XM3EW18FTCLP4 Tres puertas, para desconectador, tipo 4, con bisagra continua de liberación rápida A84PM78 A84PM78G Pulse aquí para ver las especificaciones en línea

8 GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES

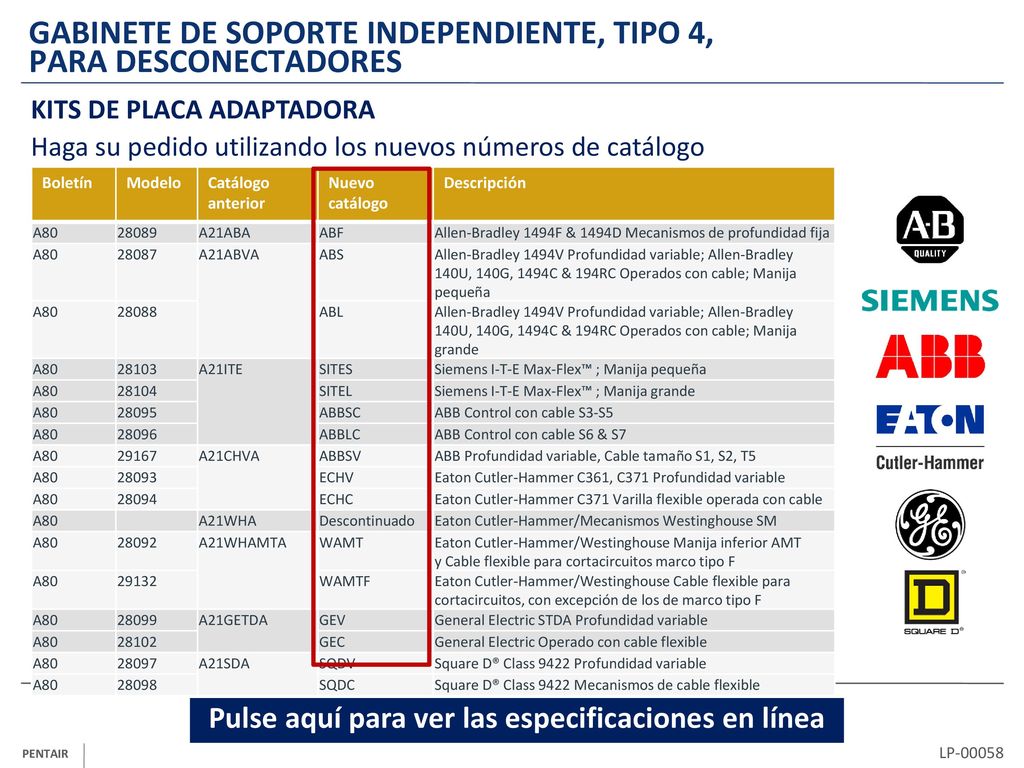

KITS DE PLACA ADAPTADORA Haga su pedido utilizando los nuevos números de catálogo Boletín Modelo Catálogo anterior Nuevo catálogo Descripción A80 28089 A21ABA ABF Allen-Bradley 1494F & 1494D Mecanismos de profundidad fija 28087 A21ABVA ABS Allen-Bradley 1494V Profundidad variable; Allen-Bradley 140U, 140G, 1494C & 194RC Operados con cable; Manija pequeña 28088 ABL Allen-Bradley 1494V Profundidad variable; Allen-Bradley 140U, 140G, 1494C & 194RC Operados con cable; Manija grande 28103 A21ITE SITES Siemens I-T-E Max-Flex™ ; Manija pequeña 28104 SITEL Siemens I-T-E Max-Flex™ ; Manija grande 28095 ABBSC ABB Control con cable S3-S5 28096 ABBLC ABB Control con cable S6 & S7 29167 A21CHVA ABBSV ABB Profundidad variable, Cable tamaño S1, S2, T5 28093 ECHV Eaton Cutler-Hammer C361, C371 Profundidad variable 28094 ECHC Eaton Cutler-Hammer C371 Varilla flexible operada con cable A21WHA Descontinuado Eaton Cutler-Hammer/Mecanismos Westinghouse SM 28092 A21WHAMTA WAMT Eaton Cutler-Hammer/Westinghouse Manija inferior AMT y Cable flexible para cortacircuitos marco tipo F 29132 WAMTF Eaton Cutler-Hammer/Westinghouse Cable flexible para cortacircuitos, con excepción de los de marco tipo F 28099 A21GETDA GEV General Electric STDA Profundidad variable 28102 GEC General Electric Operado con cable flexible 28097 A21SDA SQDV Square D® Class 9422 Profundidad variable 28098 SQDC Square D® Class 9422 Mecanismos de cable flexible Pulse aquí para ver las especificaciones en línea

9 GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES
PLACA LISA ADAPTADORA Ahora con doble certificación Nuevo catálogo: UBP Catálogo anterior: A21BAP Transforme en desconectador un gabinete estándar, tipo 4

10 GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES

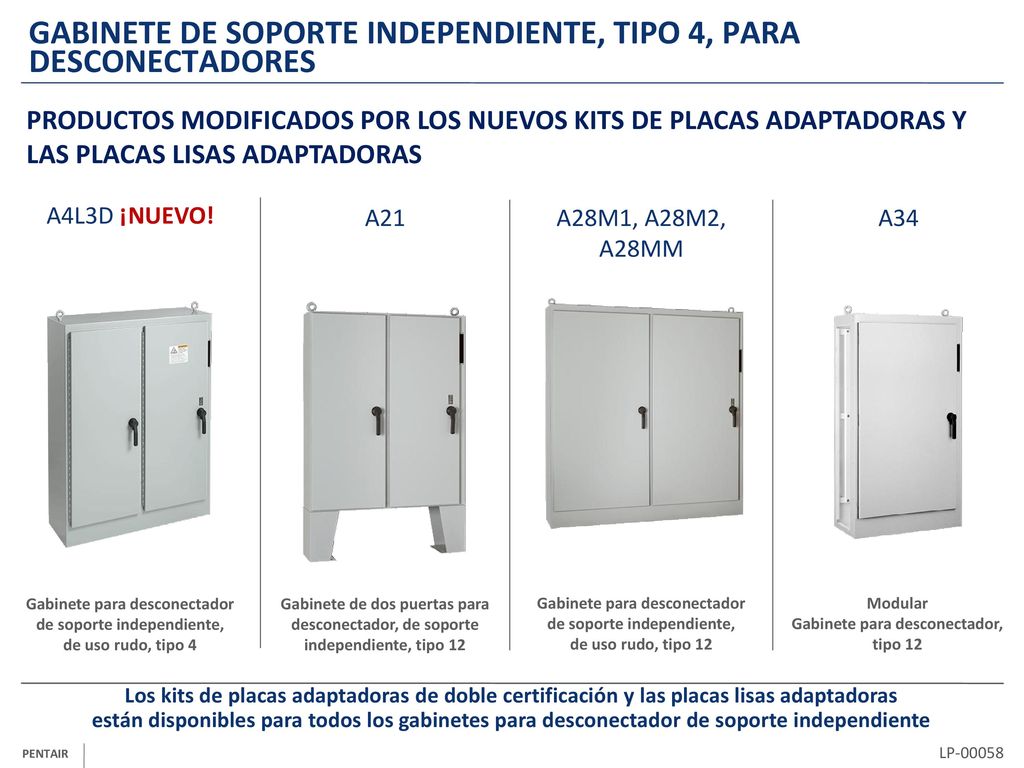

PRODUCTOS MODIFICADOS POR LOS NUEVOS KITS DE PLACAS ADAPTADORAS Y LAS PLACAS LISAS ADAPTADORAS A4L3D ¡NUEVO! A21 A28M1, A28M2, A28MM A34 Gabinete para desconectador de soporte independiente, de uso rudo, tipo 4 Gabinete de dos puertas para desconectador, de soporte independiente, tipo 12 Gabinete para desconectador de soporte independiente, de uso rudo, tipo 12 Modular Gabinete para desconectador, tipo 12 Los kits de placas adaptadoras de doble certificación y las placas lisas adaptadoras están disponibles para todos los gabinetes para desconectador de soporte independiente

11 Desafiando con características innovadoras a la competencia

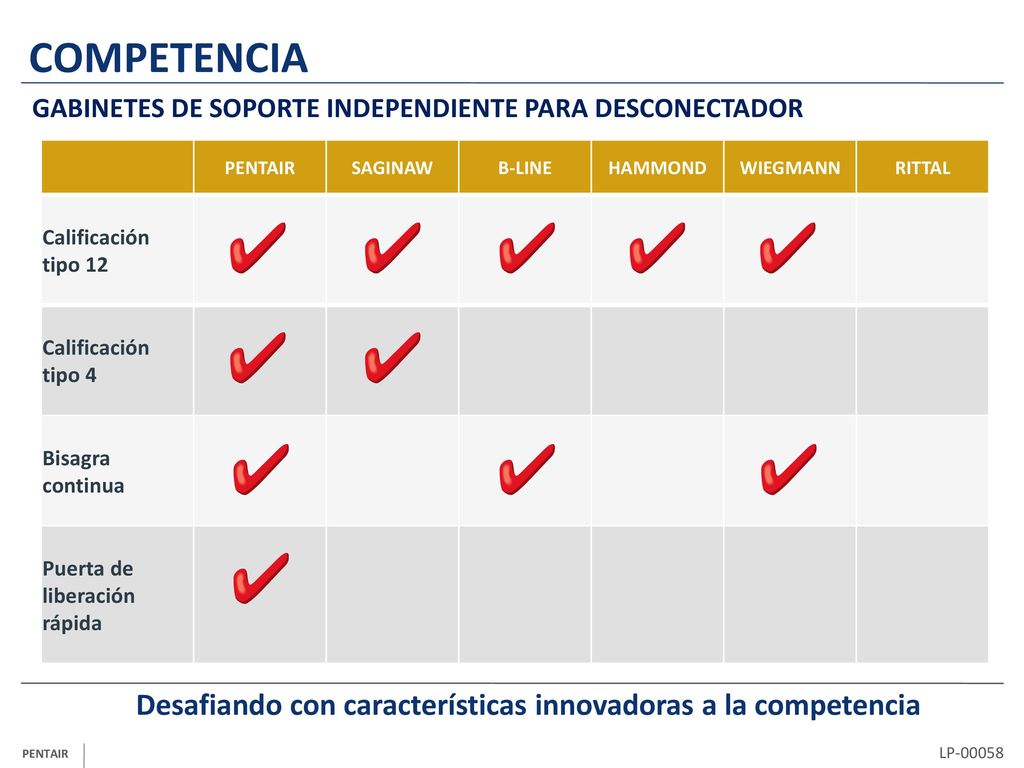

GABINETES DE SOPORTE INDEPENDIENTE PARA DESCONECTADOR PENTAIR SAGINAW B-LINE HAMMOND WIEGMANN RITTAL Calificación tipo 12 Calificación tipo 4 Bisagra continua Puerta de liberación rápida Desafiando con características innovadoras a la competencia

12 VENTAJAS COMPETITIVAS

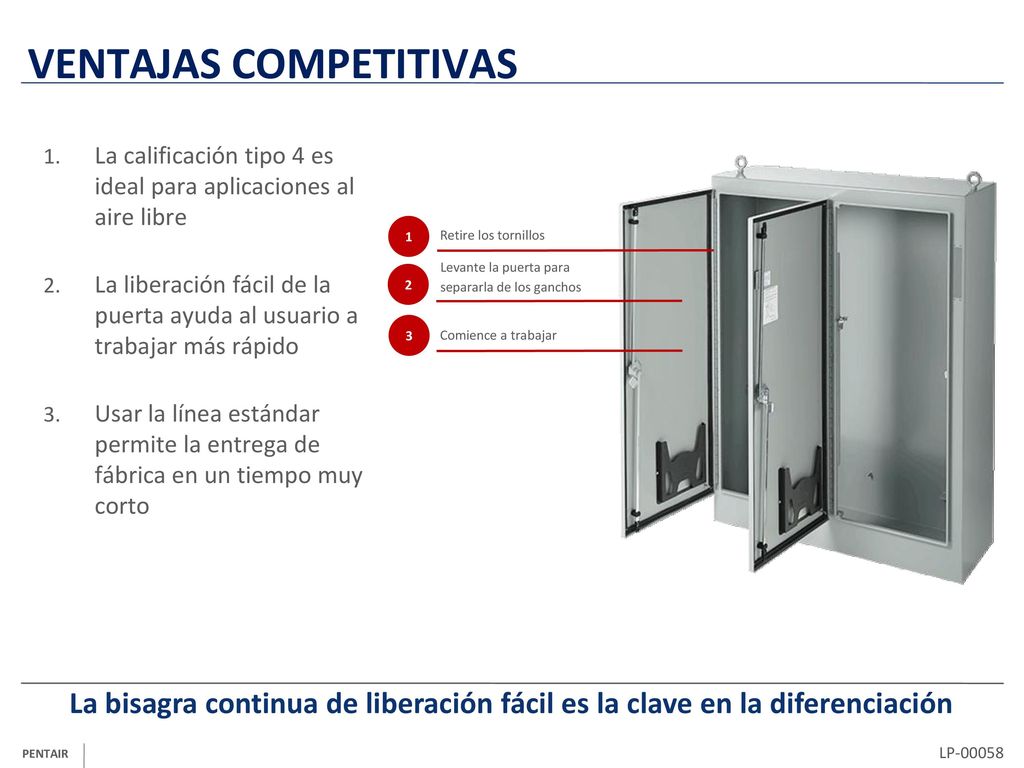

La calificación tipo 4 es ideal para aplicaciones al aire libre La liberación fácil de la puerta ayuda al usuario a trabajar más rápido Usar la línea estándar permite la entrega de fábrica en un tiempo muy corto 1 2 Levante la puerta para separarla de los ganchos Retire los tornillos 3 Comience a trabajar La bisagra continua de liberación fácil es la clave en la diferenciación

13

14 APÉNDICE

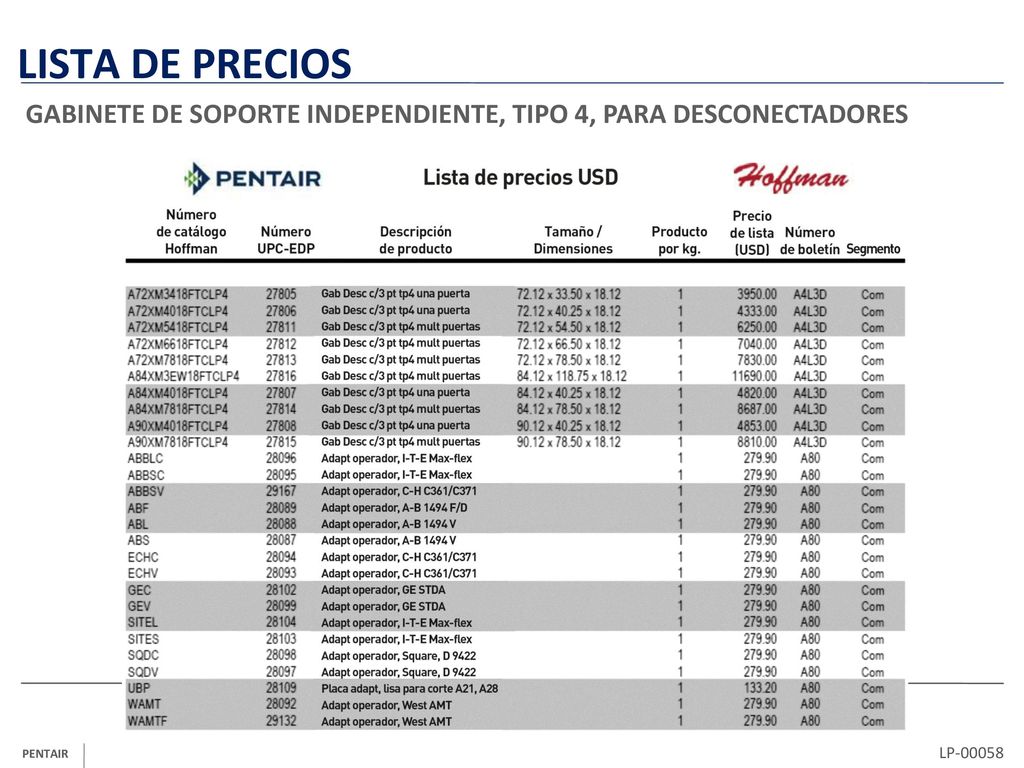

15 LISTA DE PRECIOS GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES

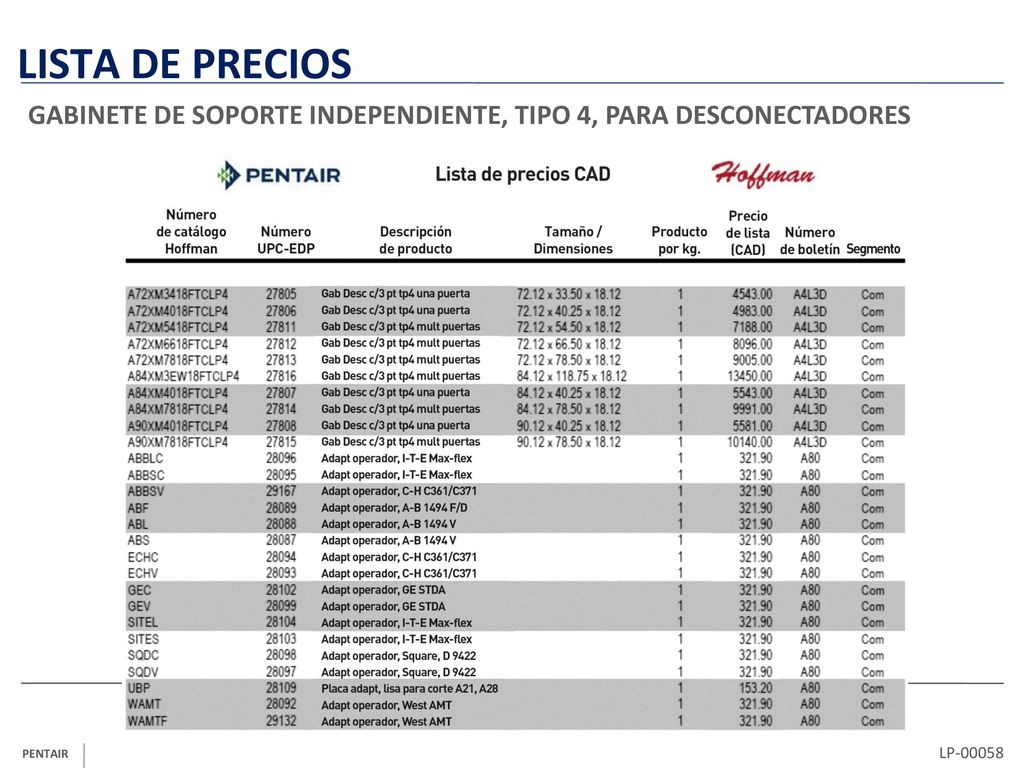

16 LISTA DE PRECIOS GABINETE DE SOPORTE INDEPENDIENTE, TIPO 4, PARA DESCONECTADORES
